Type de produit	Siège auto enfant Groupe 1
Marque	JANE
Modèle	EXO
Normes	ECE R44/04
Poids enfant	9 à 18 kg (environ 9 mois à 4 ans)
Installation	Sens de la marche, ISOFIX + Top Tether ou ceinture 3 points
Harnais	5 points, réglable en hauteur (4 positions)
Inclinaison	5 positions
Alimentation	3 piles AA (pour détection électronique ISOFIX)
Matériau housse	Tissu lavable à la main à 30°C max
Poids du siège	Environ 8 kg (estimation)
Sécurité	Détection électronique ISOFIX, indicateurs visuels et sonores, absorption chocs latéraux, système antibasculement Top Tether
Entretien	Housse déhoussable, lavage à la main ; parties plastiques lavage eau tiède et savon
Accessoires inclus	Sangle Top Tether avec crochet, guide ceinture, manuel d'instructions, guide rapide
Réparabilité	Aucune pièce détachée disponible ; remplacer après choc violent
Garantie	Garantie constructeur uniquement pour le premier acheteur
Recyclage	Conforme à la directive 2002/96/CE (DEEE)
Notice	Disponible en plusieurs langues, rangement dans casier latéral de la base

FOIRE AUX QUESTIONS - EXO JANE

Comment installer le siège EXO avec le système ISOFIX ?

Libérez les ancrages ISOFIX en soulevant la languette avant de la base. Guidez les ancrages vers les points d'ancrage du véhicule et appuyez jusqu'à entendre un clic. Vérifiez que les voyants verts sur le tableau de bord s'allument. Ensuite, sortez la sangle Top Tether, accrochez-la au point d'ancrage prévu et tendez-la jusqu'à disparition du témoin rouge de tension.

Comment régler la hauteur du harnais ?

Tirez sur l'anneau situé sur l'appui-tête pour débloquer le réglage. Déplacez l'appui-tête à la hauteur souhaitée (4 positions) jusqu'à entendre un clic de blocage. Les sangles doivent se trouver légèrement au-dessus des épaules de l'enfant.

Puis-je installer le siège sur le siège avant passager ?

Oui, à condition que l'airbag frontal soit désactivé. Il est recommandé de privilégier les sièges arrière. Ne jamais utiliser sur un siège avec airbag actif.

Que faire si le voyant ISOFIX reste rouge après installation ?

Si le voyant est rouge, les ancrages ne sont pas correctement fixés. Appuyez sur le bouton TEST pour vérifier. Déconnectez les ancrages, puis recommencez l'installation en vous assurant qu'ils s'enclenchent bien. Si le problème persiste, consultez la notice.

Comment laver la housse du siège EXO ?

La housse est déhoussable. Retirez d'abord les éléments amovibles (appui-tête, rembourrages d'épaule). Défaites le pourtour de la housse et ouvrez le velcro central pour retirer la housse. Lavez-la à la main à 30°C maximum. Ne pas utiliser d'eau de Javel ni de sèche-linge.

Quel type de piles utiliser pour le détecteur électronique ISOFIX ?

Utilisez 3 piles AA (LR6). Insérez-les en respectant la polarité. Ne mélangez pas piles neuves et usagées, ni différents types de piles. Enlevez les piles usagées du compartiment.

Jusqu'à quel poids mon enfant peut-il utiliser le siège EXO ?

Le siège est homologué pour les enfants de 9 kg à 18 kg (groupe 1, environ 9 mois à 4 ans). Il doit être installé dans le sens de la marche.

Comment utiliser la sangle Top Tether ?

Sortez la sangle de son sac à l'arrière du siège. Accrochez le crochet à un point d'ancrage prévu dans le véhicule (consultez le manuel auto). Tendez la sangle jusqu'à ce que l'indicateur de tension passe au vert (plus de rouge). Pour déconnecter, desserrez d'abord la sangle.

Que faire si le siège a subi un choc violent lors d'un accident ?

JANE recommande de remplacer le siège EXO par un neuf après un choc violent, même si aucun dommage n'est visible. La sécurité ne peut être garantie après un accident.

Le siège EXO est-il compatible avec tous les véhicules ?

Le siège est de type 'Universel' et adaptable sur la majorité des sièges auto munis de ceintures 3 points ou d'ancrages ISOFIX. Vérifiez la compatibilité dans le manuel de votre véhicule. Ne pas utiliser avec une ceinture 2 points.

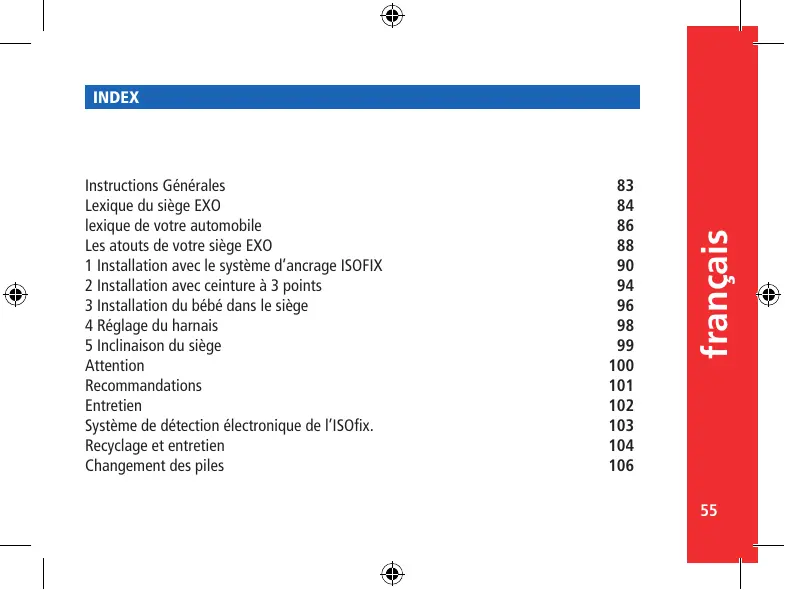

MODE D'EMPLOI EXO JANE

Instructions Générales 83

Lexique du siège EXO 84

lexique de votre automobile 86

Les atouts de votre siège EXO 88

1 Installation avec le système d'ancrage ISOFIX 90

2 Installation avec ceinture à 3 points 94

3 Installation du bébé dans le siège 96

4 Réglage du harnais 98

5 Inclinaison du siège 99

Attention 100

Recommendations 101

Entretien 102

Système de détection électronique de l'ISOfix. 103

Recyclage et entretien 104

Changement des piles 106

Votre nouveau siège-auto EXO de JANÉ a été conçu pour protéger les enfants dans l'automobile à partir de 9 mois approximativement (à partir de 9 kg.) et jusqu'à 4 ans approximativement ( poids:18 kg.).

EXO a passé avec succès les tests les plus exigeants en matière de sécurité et répond à la norme Européenne ECE 44/04 pour le groupe 1.

EXO est adaptable sur la majorité des sièges des automobiles. Lorsque le fabricant de l'automobile précise que ses sièges ont été conçus pour pouvoir installer des sièges auto de type « Universel », la compatibilité est totale.

Avant la première utilisation du siège-auto EXO il est très important de lire attentivement ces instructions. Assurez-vous que tous ceux qui s'en serviront de temps en temps savent bien l'utiliser et l'installer correctement. On a constaté qu'un fort pourcentage d'utilisateurs de siège-auto de sécurité n'installe pas correctement le siège, prendre le temps de bien comprendre les manuels d'instructions et suivre correctement leurs indications compte autant pour la sécurité que le siège-auto lui-même.

Gardez les instructions et le guide d'utilisation rapide dans le casier situé sur le côté de la base, consultez-les en cas de doute. Vous pouvez aussi les trouver sur notre site Web: HYPER-LINK "http://www.jane.es/" www.jane.es

INSTRUCTIONS GÉNÉRALES

Pour protéger l'enfant comme il se doit, assurer son confort et une retenue efficace dans l'automobile on doit respecter les instructions suivantes:

• Son siège-auto EXO peut être aussi bien installé sur le siège avant, si l'Air-Bag n'est pas mis, que sur l'assise arrière de votre automobile. De toute façon, on conseille plutôt de l'installer sur les s i è -ges arrière. Toutefois si vous l'installer sur le siège avant de l'automobile, celui-ci NE doit pas avoir d'Air-Bag ou celui-ci doit être déconnecté.
• Il est homologué pour les automobiles avec ceintures automatiques à trois points d'ancrage, con-formément au règlement ECE/16 ou autres normes équivalentes. Ne pas utiliser avec une ceinture à deux points d'ancrage.
• Tous les dispositifs de sécurité ne sont pas exactement identiques, c'est la raison pour laquelle nous vous conseillons d'essayer votre EXO dans l'automobile où il sera installé.
• Il est important de ne pas utiliser de produits de seconde main, car JANÉ ne peut garantir une totale sécurité que pour les articles achetés par le premier acheteur.
• JANÉ recommande de remplacer le siège EXO par un nouveau quand celui-ci a subi un choc violent suite à un accident.
• Vérifiez que toutes les ceintures sont correctement installées et ajustées à votre EXO. Vérifiez qu'aucune sangle n'est entortillée. Vous devez faire comprendre à l'enfant qu'il ne doit sous aucun prétexte toucher aux ceintures, ni aux systèmes de fermeture.
• Ce siège a été conçu pour une utilisation dans l'automobile, on ne doit pas l'utiliser à d'autres fins.

1 Socle, base
2 Siège
3 Têtière
4 Tirette ajustement hauteur têtière
5 Boucle de fermeture à 5 points
6 Tensionneur du harnais
7 Sangles d'épaule
8 Renfort matelassé d'épaule
9 Sangle d'entre-jambes
10 Ancrages Isofix
11 Tableau de bord ISOfix
11a Bouton de test
11b Voyant témoin ISOfix
11c Voyant témoin piles usées
12 Languette de démontage de l'ISOfix
13 Boutons de déblocage ISOfix
14 Sangles antibasculement (Top Tether)
14a Crochet Top Tether
14b Tensionneur

14c Sac
14d Indicador tensión
15 Guide ceinture abdominale
16 Blocage ceinture d'épaule
17 Anneau ceinture des épaules
18 Levier ajustement ceinture
19 Levier de réglage de l'inclinaison
20 Casier rangement instructions
21 Guides de connexion ISOfix
22 Manuel d'instructions
23 Guide d'utilisation rapide

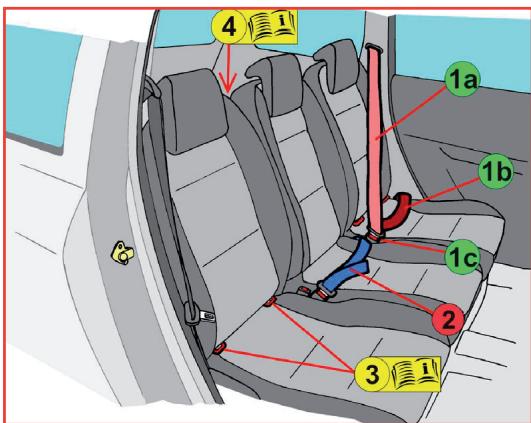

LEXIQUE DE VOTRE AUTOMOBILE

1 Ceinture à 3 points d'ancrage. Deux parties bien différenciées:

1a Partie sous-abdominale ou des épaules, qui part de la boucle et passe par la poitrine et les épaules.

1b Partie abdominale, c'est celle qui passe par-dessus les jambes.

1c Boucle de fermeture

2 Ceinture à 2 points d'ancrage. ATTENTION : On ne peut pas installer le siège-auto EXO avec ce type de ceintures.

3 Ancrages ISOfix. Les points d'ancrage se situent à l'intersection de l'assise et du dossier. Tous les sièges et toutes les automobiles ne disposent pas de ces points d'ancrage, pour plus d'informations consultez le manuel de votre automobile.

4 Sangle antibasculement (Top Tether). Le fabricant de votre automobile doit avoir placé des anneaux sur la partie arrière des sièges afin de retenir le système antibasculement de l'ISOfix. Sa localisation dépend de la marque et du modèle, consultez le manuel de votre automobile pour savoir où les trouver.

Les atouts de votre siège EXO

Le siège EXO a été conçu selon les dernières avancées en matière de sécurité et de confort:

1. EXO peut être installé avec les ceintures de sécurité à 3 points ou les ancrages ISOfix.
2. Si vous utilisez l'ISOfix, EXO dispose d'une sangle de tension, « Top Tether » comme système antibasculement.
3. Les ancrages ISOfix sont maintenus au siège grâce à un piston pneumatique, ce système unique et homologué amortit la violence du choc.
4. La hauteur des ceintures d'épaule se règle sans avoir besoin d'enlever les sangles. À cette amélioration on a ajouté une têtière qui tout en maintenant la tête protège plus efficacement

en cas de choc latéral.

1. Lorsqu'on tire les sangles des épaules vers le haut, la sangle d'entre-jambes se déplace vers l'avant. De cette façon lorsque votre enfant grandira, il bénéficiera de plus de place au niveau de l'entre-jambes.

2. La tension du harnais de votre EXO se régle au niveau des ceintures abdominales, alors que sur la plupart des sièges il se fait avec les ceintures des épaules. Cela améliore la retenue en cas de choc et permet en plus de profiter d'une longueur supérieure de sangle pour installer votre enfant.

3. EXO dispose de senseurs électroniques pour savoir si vous avez correctement installé les ancrages ISOfix. Vous pouvez vérifier périodique-

ment si les ancrages sont correctement fixés.

1. Si l'installation se fait avec une ceinture à trois points, EXO dispose d'un tensionneur. Avec lui le siège est solidement fixé sur l'assise de votre automobile.

2. L'intérieur de l'assise est recouvert de matériel d'absorption d'impacts. Bien que ce matériel ne soit exigé que dans la zone de l'appuitête, votre est EXO en a sur toute la superficie en contact avec votre enfant, même du côté des pieds.

3. Le siège possède de larges fentes d'aération.

Installation du siège dans l'automobile

Le siège EXO doit être installé dans le SENS DE LA MARCHE. De préférence sur les sièges arrière et jamais sur un siège doté d'un AirBag frontal. Si vous voulez installer le siège avec les ancrages ISOFIX, vous devez vérifier que la place où vous l'installerez dispose de points d'ancrage.

ATTENTION : LA POSITION DANS LE SENS DE LA MARCHE EST TOUT À FAIT DÉCON-SEILLÉE AUX ENFANTS PESANT MOINS DE 9 KG.

1 Installation avec le système d'ancrage ISOFIX

1a Libérez le système d'ancrage ISOfix (10) en soulevant la languette (12) située à l'avant de la base.

1b Guidez les deux points d'ancrage vers les pivots et appuyer pour que les deux côtés s'enclenchent, deux voyants verts sur le tableau de bord (11b) ou deux témoins vert sur les ancrages (10) vous indiqueront que les deux sont bien fixés. Si un ou deux des voyants/ ou des témoins étaient rouge, réessayez.

1c Tirer de nouveau sur la languette de démontage du système d'ancrage (12), poussez le siège-auto contre le dossier de l'automobile. Tout en continuant de pousser relâcher la manette et le système d'ancrage sera fixé.

1d Sortez la sangle du Top Tether de son sac (14a) située à l'arrière du siège.

1e Accrochez-le à un point d'ancrage prévu par le fabricant de l'automobile.

1f Puis tendez la sangle jusqu'à la disparition du témoin rouge de l'indicateur de tension (14c).

Pour enlever le siège avec l'installation ISOfix:

1g Desserez la sangle du Top Tether et déconnectez le crochet (14b)

1h Libérez les ancrages en faisant coulisser les boutons de déblocage (13) vers l'intérieur. Les voyants du tableau frontal (11c) s'allumeront en rouge.

1i Retirez le siège. Vous pouvez remettre en place le système d'ancrage ISOfix en tirant sur la languette frontale (12) et en poussant les ancrages pour les rentrer dans la base. Vous pouvez ranger la sangle du Top Tether (14) dans le sac (14a).

2 Installation avec ceinture à 3 points

2a Placez le siège dans la position la plus inclinée (voir 5, réglage du dossier) et tournez le levier de tension (18) vers l'arrière du siège. Faites passer la boucle de la ceinture à trois points entre la base et le siège (15) et bouclez-la.

2b Glissez la ceinture d'épaule de l'automobile dans la pince (16) située en haut du siège-auto, uniquement du côté opposé de la boucle. Fermez la pince.

2c Appuyez l'EXO contre l'assise et tendez manuellement la ceinture de l'automobile.

2d Faites passer la sangle dans l'anneau rouge (17) du siège-auto.

2e Puis, tournez le levier de tension (18) vers l'avant du siège.

3 Installation du bébé dans le siège.

3a Détendez le harnais en ramenant les sangles par-dessus la boucle de fermeture tout en appuyant sur le tensionneur.

3b Ouvrez la boucle (5). Pour faciliter l'installation du bébé dans le siège, vous pouvez retenir les ceintures sur les côtés.

3c Installez le bébé dans le siège en vérifiant qu'il est bien assis dans le fond et avec le dos bien redressé. Assemblez les extrémités des boucles de la partie supérieure.

3d Introduisez-les dans le système de fermeture et appuyez jusqu'au clic sonore.

3e Tirez sur la sangle du tensionneur (6).

4 Réglage du harnais.

Ajustement de la hauteur des sangles des épaules.

Vérifiez que l'enfant est correctement installé avec les sangles des épaules dans la position adéquate, elles doivent se trouver légèrement au-dessus des épaules du bébé. EXO possède 4 hauteurs, lorsqu'on le règle en hauteur l'appui-tête se déplace. Pour modifier la hauteur, suivez les indications ci-dessous:

4a Tirez sur l'anneau situé sur l'appui-tête (4), cela débloquera l'appui-tête.
4b Déplacez l'appui-tête (3) jusqu'à obtenir la position souhaitée pour le bébé et lâchez l'anneau.
4c Bougez l'appui-tête jusqu'au clic sonore indiquant le blocage. Tirez sur l'appui-tête pour vérifier qu'il est bien fixé.

5 Inclinaison du siège.

Le siège-auto EXO s'incline grâce à un levier situé sur la partie frontale (19). Il dispose de 5 positions.

Pour incliner le siège, appuyez sur le levier (19) et faites glisser le siège pour le mettre dans la position souhaitée.

ATTENTION

• Ne laissez jamais l'enfant seul.
• Une détérioration du dispositif, un ajout ou une modification quelconque sans l'autorisation de JANE peut altérer gravement la sécurité de ce système de retenue.
• Ne pas suivre attentivement les instructions pour utiliser correctement le système de retenue peut s'avérer dangereux pour la sécurité de l'enfant.
• Ce dispositif de sécurité ne peut pas être utilisé sans sa housse, ni être remplacé par une autre non agréée, car cette dernière fait partie intégrante du dispositif de sécurité.
• Assurez-vous que le siège-auto a été correctement installé.
• Vérifiez que la ceinture n'est pas restée coincée entre les sièges rabattables ou les portières.
• NE pas utiliser le siège-auto dans le sens de la marche pour des bébés pesant moins de 9 Kg.

RECOMMANDATIONS

• Gardez ce manuel d'instructions pour pouvoir le consulter ultérieurement. Emmenez-le toujours dans son compartiment situé sur le côté de la base (20).
• Vérifiez qu'à l'intérieur de l'automobile, l'équipement comme tout autre objet susceptible de pouvoir blesser en cas d'accident, est correctement fixé et retenu.
• Le siège-auto EXO devra être correctement fixé avec les ceintures de sécurité, même lorsqu'on ne l'utilise pas, car en cas d'accident il pourrait être projeté et blesser les occupants du véhicule.
• Souvenez-vous qu'on ne doit pas utiliser le siège-auto EXO dans les autos avec un air-bag frontal, à moins de pouvoir le déconnecter ou le désactiver, ce dont vous devrez vous informer auprès du fabricant ou revendeur de votre automobile.

ENTRETIEN

Ne laissez pas la housse exposée en plein soleil durant une longue période, lorsque vous n'utilisez pas le siège recouvrez-le ou rangez-la dans le compartiment range-accessoires.

Lavez les parties en plastique avec de l'eau tiède et du savon, puis séchez l'ensemble consciencieusement. La housse peut se retirer pour être lavée. Suivez les instructions suivantes:

Enlevez la housse de l'appui-tête et les rembourrages d'épaule. Défaire tout le pourtour dela housse du siège. Ouvrir le velcro situé sur la partie centrale et retirer la housse.

Lavage à la main et à 30° maximum.

Pour remettre la housse en place, suivre ces mêmes étapes dans le sens inverse.

Système de détection électronique de l'ISOfix.

Ce système détecte si les ancrages de l'ISOfix sont connectés. Vous pouvez vérifier visuellement l'état des ISOfix grâce aux voyants du tableau de bord frontal et auditivement grâce aux sons émis. Le tableau frontal possède 3 sigles, ceux des côtés (11b) indiquent comment se trouve l'ISOfix: vert s'ils sont bien connectés (son continu), rouge s'ils sont déconnectés (son intermittent). Lors de l'installation des ancrages ISOfix le système électronique s'activera automatiquement. Pour connaître la position des ancrages ISOfix juste après l'installation, appuyez sur la touche "TEST".

Le sigle placé au centre (11c) clignotera lorsque les piles seront épuisées.

Recyclage et entretien

Ce système de détection doit être recyclé conformément à la norme 2002/96/CE. Tous les appareils électriques et électroniques doivent être soumis au tri sélectif et collectés dans les endroits désignés par les autorités locales.

AVERTISSEMENTS: Attention! Le changement des piles doit être fait par un adulte. Conservez toujours les piles éloignées des enfants. Utiliser uniquement les piles recommandées. Insérer les piles dans le sens de polarité correcte. Ne pas mélanger différents types de piles entre elles, ni de piles neuves avec des piles usées. Ne pas recharger les piles non rechargeables. Retirer les piles usagées du système de détection électronique. Ne pas provoquer de courts-circuits sur les bornes. Maintenir l'emballage toujours hors de portée de l'enfant. Recharger uniquement

les piles rechargeables sous la surveillance d'un adulte. N'exposez pas ce produit, ni les piles au feu, les piles pourraient exploser ou éclater.

ATTENTION! N'utilisez jamais de piles qui fuient ou présentant des fissures, ne mélangez jamais différents: type de piles, de marques, de durées d'utilisation ou de capacités. Les piles usagées ne doivent pas être jetées au feu.

Changement des piles

Quand les piles faibliront, le voyant bleu s'allumera (11c) sur le tableau frontal. Pour les remplacer par des neuves vous devez retourner le siège-auto et ouvrir le compartiment avec un tournevis cruciforme. Il faut 3 piles AA.
