EXO - Silla de coche infantil JANE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Silla de coche para niños Grupo 1
Marca	JANE
Modelo	EXO
Normas	ECE R44/04
Peso del niño	9 a 18 kg (aproximadamente 9 meses a 4 años)
Instalación	Sentido de la marcha, ISOFIX + Top Tether o cinturón de 3 puntos
Arnés	5 puntos, ajustable en altura (4 posiciones)
Inclinación	5 posiciones
Alimentación	3 pilas AA (para detección electrónica ISOFIX)
Material de la funda	Tejido lavable a mano a 30°C máx
Peso de la silla	Aproximadamente 8 kg (estimación)
Seguridad	Detección electrónica ISOFIX, indicadores visuales y sonoros, absorción de impactos laterales, sistema antivuelco Top Tether
Mantenimiento	Funda desenfundable, lavado a mano; partes plásticas lavado con agua tibia y jabón
Accesorios incluidos	Correa Top Tether con gancho, guía de cinturón, manual de instrucciones, guía rápida
Reparabilidad	Ninguna pieza de repuesto disponible; reemplazar después de un golpe violento
Garantía	Garantía del fabricante solo para el primer comprador
Reciclaje	Conforme a la directiva 2002/96/CE (RAEE)
Manual	Disponible en varios idiomas, almacenamiento en el compartimento lateral de la base

Preguntas frecuentes - EXO JANE

¿Cómo instalar la silla EXO con el sistema ISOFIX?

Libere los anclajes ISOFIX levantando la lengüeta delantera de la base. Guíe los anclajes hacia los puntos de anclaje del vehículo y presione hasta escuchar un clic. Verifique que las luces verdes en el panel se enciendan. Luego, saque la correa Top Tether, enganchela en el punto de anclaje previsto y ténsela hasta que desaparezca el testigo rojo de tensión.

¿Cómo ajustar la altura del arnés?

Tire del anillo situado en el reposacabezas para desbloquear el ajuste. Mueva el reposacabezas a la altura deseada (4 posiciones) hasta escuchar un clic de bloqueo. Las correas deben quedar ligeramente por encima de los hombros del niño.

¿Puedo instalar la silla en el asiento delantero del pasajero?

Sí, siempre que el airbag frontal esté desactivado. Se recomienda priorizar los asientos traseros. No utilizar nunca en un asiento con airbag activo.

¿Qué hacer si el indicador ISOFIX permanece rojo después de la instalación?

Si el indicador está rojo, los anclajes no están correctamente fijados. Presione el botón TEST para verificar. Desconecte los anclajes y luego reinicie la instalación asegurándose de que se enganchen bien. Si el problema persiste, consulte el manual.

¿Cómo lavar la funda de la silla EXO?

La funda es desenfundable. Retire primero los elementos removibles (reposacabezas, acolchados de hombro). Deshaga el contorno de la funda y abra el velcro central para retirar la funda. Lávela a mano a 30°C máximo. No use lejía ni secadora.

¿Qué tipo de pilas usar para el detector electrónico ISOFIX?

Use 3 pilas AA (LR6). Insértelas respetando la polaridad. No mezcle pilas nuevas y usadas, ni diferentes tipos de pilas. Retire las pilas usadas del compartimento.

¿Hasta qué peso puede usar mi hijo la silla EXO?

La silla está homologada para niños de 9 kg a 18 kg (grupo 1, aproximadamente 9 meses a 4 años). Debe instalarse en el sentido de la marcha.

¿Cómo usar la correa Top Tether?

Saque la correa de su bolsa en la parte trasera de la silla. Enganche el gancho en un punto de anclaje previsto en el vehículo (consulte el manual del automóvil). Tense la correa hasta que el indicador de tensión se ponga verde (sin rojo). Para desconectar, afloje primero la correa.

¿Qué hacer si la silla ha sufrido un golpe violento en un accidente?

JANE recomienda reemplazar la silla EXO por una nueva después de un golpe violento, incluso si no se ven daños. La seguridad no puede garantizarse después de un accidente.

¿La silla EXO es compatible con todos los vehículos?

La silla es de tipo 'Universal' y adaptable en la mayoría de asientos de coche con cinturones de 3 puntos o anclajes ISOFIX. Verifique la compatibilidad en el manual de su vehículo. No usar con cinturón de 2 puntos.

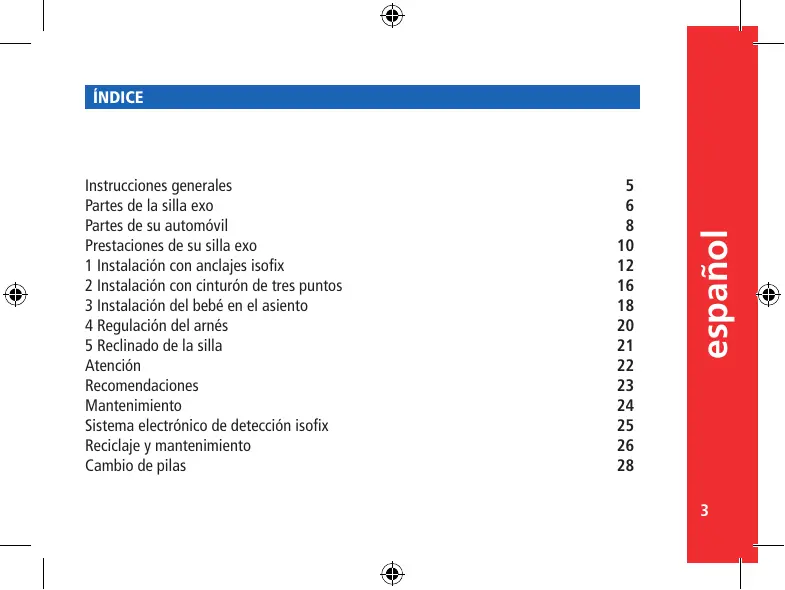

MANUAL DE USUARIO EXO JANE

Instrucciones generales 5
Partes de la silla exo 6
Partes de su automóvil 8
Prestaciones de su silla exo 10
1 Instalación con anclajes isofix 12
2 Instalación con cinturón de tres puntos 16
3 Instalación del bebé en el asiento 18
4 Regulación del arnés 20
5 Reclinado de la silla 21
Atención 22
Recomendaciones 23
Mantenimiento 24
Sistema electrónico de detección isofix 25
Reciclaje y mantenimiento 26
Cambio de pilas 28

Su nuevo EXO de JANÉ es un asiento diseñado para proteger al niño en el automóvil desde los 9 meses aproximadamente (desde 9 Kg. de peso) hasta aproximadamente 4 años de edad (18 Kg. de peso).

EXO ha superado las exigentes pruebas de seguridad de la directiva Europea ECE 44/04 para el grupo 1.

EXO es compatible con la mayoría de los asientos de automóviles. Cuando el fabricante del automóvil manifiesta que los asientos están previstos para la instalación de sillas del tipo "Universal", la compatibilidad es total.

Es muy importante que lea atentamente éstas instrucciones antes de usar la silla EXO por primera vez. Asegúrese que todos aquellos que alguna vez la vayan a usar también estén familiarizados con su correcta instalación y uso. Se ha comprobado que un porcentaje importante de usuarios de sillas de seguridad no instalan correctamente la silla, entender los manuales de instrucciones y aplicar correctamente lo que dicen es tan importante para la seguridad como la propia silla.

Guarde las instrucciones y la guía rápida en el compartimiento situado en un lateral de la base, consúltelas en caso de duda. También puede encontrarlas en nuestra página Web: www.jane.es

INSTRUCCIONES GENERALES

Con el fin de proteger adecuadamente al niño y, asegurar su confort y sujeción dentro del automóvil será necesario que respete las siguientes instrucciones:

• Su asiento EXO puede ser instalado tanto en el asiento delantero, si no lleva Air-Bag, como en el trasero de su automóvil. De todas formas, se aconseja instalarlo en los asientos traseros. Si lo coloca en el asiento delantero del automóvil, éste NO debe tener AIR-BAG o debe estar desconectado.
• Es válido sólo para automóviles dotados con cinturones automáticos de tres puntos de anclaje, homologados según el reglamento ECE-16 u otras normas equivalentes. NO usar con un cinturón de dos puntos de anclaje.
• No todos los sistemas de seguridad son exactamente iguales, por lo que aconsejamos que compruebe su EXO en el automóvil que vaya a ser montado.
• Es muy importante no utilizar productos de segunda mano, ya que JANÉ sólo puede garantizar la total seguridad en artículos usados por su primer comprador.
• JANÉ recomienda sustituir su asiento EXO por uno nuevo cuando haya sido sometido a violentas tensiones después de un accidente.
• Compruebe que todos los cinturones están en su correcta posición y debidamente ajustados a su EXO. Vigile que ningún cinturón esté enroscado. Debe hacer entender al niño que bajo ningún concepto manipule los cinturones o los enganches del mismo.
• Esta silla está concebida para su uso en el automóvil, por lo que no se debe usar fuera del mismo.

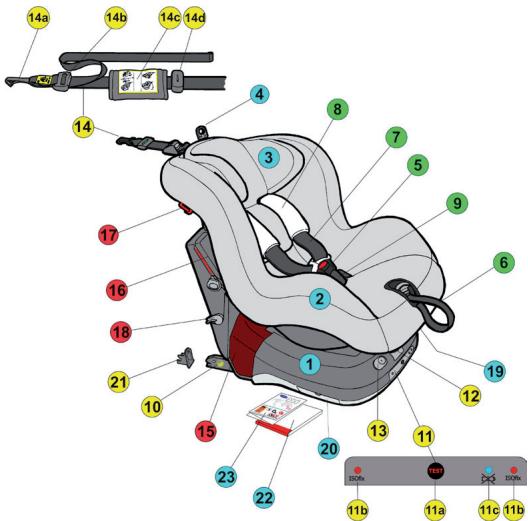

Partes de la silla EXO

1 Peana, base
2 Asiento
3 Cabezal
4 Tirador ajuste altura cabezal
5 Hebilla 5 puntos
6 Tensor arnés
7 Cinta de hombros
8 Acolchado hombros
9 Cinta entrepiernas
10 Anclajes Isofix
11 Panel de estado ISOfix
11a Botón de test
11b Piloto estado ISOfix
11c Piloto pila agotada
12 Palanca extracción ISOfix
13 Botones desbloqueo ISOfix
14 Cinta antirotación (Top Tether)
14a Gancho Top Tether
14b Tensor

14c Bolsa
14d Indicador tensión
15 Paso cinturón abdominal automóvil
16 Bloqueo cinturón hombros
17 Anilla cinturón hombros
18 Palanca tensor cinturón
19 Palanca regulación reclinado.
20 Compartimiento instrucciones.
21 Guías ISOfix
22 Manual de instrucciones
23 Guía rápida

Partes de su automóvil

1 Cinturón de tres puntos de anclaje. Costa de dos partes bien diferenciadas:

1a Parte sub-abdominal o de hombros, que desde la hebilla pasa por el pecho y los hombros

1b Parte abdominal, es la que pasa por encima de las piernas

1c Hebilla

2 Cinturón de dos puntos de anclaje. ATENCIÓN. No se puede instalar la silla EXO con este tipo de cinturones.

3 Anclajes ISOfix. Los anclajes están situados en la intersección entre el asiento y el respaldo. No todas las plazas ni todos los automóviles disponen de estos anclajes, consulte el manual de su automóvil para más información.
4 Cinta antirotación (Top tether). El fabricante de su automóvil debe haber dejado unas anillas en la parte trasera del asiento para sujetar el sistema antirotación del ISOfix. Su localización varia en cada marca y modelo, consulte el manual de su automóvil para saber donde encontrarlas.

EXO

Prestaciones de su silla EXO

La silla EXO ha sido diseñada con los últimos avances en materia de seguridad y confort:

1. EXO puede instalarse con cinturones de seguridad de tres puntos o con anclajes ISOfix.
2. Si usa ISOfix, EXO dispone de una cinta tensora, "Top Tether" como sistema antirotación.
3. Los anclajes ISOfix están sujetos a la silla a través de un pistón neumático, éste sistema único y patentado amortigua la dureza del choque.

4. La altura de los cinturones de hombros se ajusta sin necesidad de retirar las cintas. Esta acción se ha unido a un cabezal que protege mejor en caso de choque lateral a la vez que sostiene la cabeza.

5. Al graduar los cinturones de hombros hacia arriba, la cinta entrepiernas se desplaza hacia afuera. Así mientras crezca su hijo también dispondrá de más espacio en la entrepierna.

6. El tensado del arnés de su EXO se efectúa desde las cintas abdominales, mientras la mayoría de sillas lo hacen por las cintas de hombros. Esto mejora el comportamiento en choques y además permite disponer de más cinta para instalar a su hijo.
7. EXO incorpora sensores electrónicos para saber si ha instalado correctamente los anclajes ISOfix. Puede comprobar periódicamente si los anclajes están correctamente anclados.
8. Si la instalación es con cinturón de tres puntos, EXO dispone de un tensor. Con él, la silla

queda sólidamente anclada en el asiento de su automóvil.

1. El interior del asiento esta recubierto con material absorbente de impactos. Aunque solo se exige utilizar este material en el área de la cabeza, su EXO lo tiene en toda la superficie en contacto con su hijo, incluso en los pies.
2. La silla dispone de amplias ventanas de aireación.

Instalación de la silla en el automóvil

El asiento EXO se debe instalar en el SENTIDO DE LA MARCHA. Preferentemente en los asientos traseros y nunca en asientos dotados con Air-Bag frontal. Si quiere instalar la silla con los anclajes ISOFIX, asegúrese que la plaza donde va a instalarla dispone de los anclajes.

ATENCIÓN. LA POSICIÓN CARA A LA MARCHA ESTÁ TOTALMENTE DESACONSEJADA PARA BEBÉS DE MENOS DE 9 KG. DE PESO.

1 Instalación con anclajes ISOFIX

1a Extraiga los anclajes ISOfix (10) tirando de la palanca (12) situada en el frontal de la base.

1b Guíe ambos anclajes hacia los ejes y presione hasta que ambos lados queden bloqueados, dos luces verdes en el panel frontal (11b) o dos señales verdes en los anclajes (10) le indicarán que ambos están anclados. Si una o ambas luces y/o las señales fueran rojas, vuelva a intentarlo.

1c Tirando de nuevo de la palanca de extracción de los anclajes (12), presione la silla contra el respaldo del automóvil. Sin dejar de presionar suelte la palanca y los anclajes quedaran inmovilizados.

1d Extraiga la cinta del Top Tether de su bolsa (14a) situada en la parte posterior de la silla.

1e Engánchelo en uno de los anclajes previstos por el fabricante del automóvil.

1f Finalmente tense la cinta hasta que desaparezca la señal roja en el indicador de tensión (14c).

Para retirar la silla cuando se usa ISOfix:

1g Afloje la cinta del Top Tether y desconecte el gancho (14b)

1h Libere los anclajes deslizando ambos botones de desbloqueo (13) hacia el interior. Las luces del panel frontal (11c) se encenderán en rojo.

1i Retire la silla. Puede guardar los anclajes ISOfix tirando de la palanca frontal (12) y presionando los anclajes hacia el interior de la peana. Puede guardar la cinta del Top Tether (14) en la bolsa (14a).

1g

2 Instalación con cinturón de tres puntos.

2a coloque la silla EXO en la posición más reclinada (ver 5, regulación del respaldo) y gire la palanca de tensado (18) hacia la parte trasera de la silla. Pase la hebilla del cinturón de tres puntos entre la peana y la silla (15) y abróchela.

2b Deslice la cinta de hombros del cinturón del automóvil por la pinza (16) de la parte alta del asiento, solo la del lado contrario a la hebilla. Cierre la pinza.

2c Presione la EXO contra el asiento y tense manualmente el cinturón del automóvil.

2d Pase la cinta por la anilla roja (17) del asiento

2e Finalmente, gire la pa-lanca del tensor (18) hacia el frontal de la silla.

3 Instalación del bebé en el asiento.

3a Afloje el arnés tirando de las cintas por encima de la hebilla mientras presiona el botón tensor.

3b Desabroche la hebilla (5). Para facilitar la instalación del bebé en la silla, puede sujetar los cinturones en las cintas de los laterales.

3c Coloque al bebé en el asiento asegurando que está sentado en el fondo y con la espalda erguida. Junte los extremos superiores de las hebillas.

3d Introdúzcalos en el cierre y presione hasta oír un clic.

4 Regulación del arnés.

Ajuste de la altura de la cinta de hombros.

Compruebe con el niño correctamente sentado en la silla la posición adecuada de las cintas de hombros, éstas deben estar ligeramente por encima de los hombros del bebé. EXO dispone de 4 alturas, al ajustar la altura se desplaza el cabezal. Para cambiar la altura siga los siguientes pasos:

4a Tire de la anilla situada sobre el cabezal (4), esto desbloqueará el cabezal.
4b Desplace el cabezal (3) hasta la posición que necesite el bebé y suelte la anilla.
4c Mueva el cabezal hasta oír un clic de bloqueo. Tire del cabezal para comprobar que está sujeto.

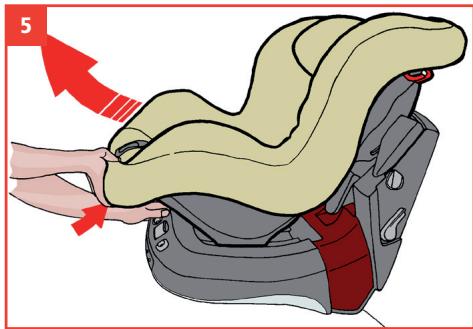

5 Reclinado de la silla.

La silla EXO se reclina por medio de una palanca situada en la parte frontal de la silla (19). Dispone de 5 posiciones.

Para reclinar la silla, presione la palanca (19) y deslice el asiento hacia la posición deseada.

ATENCIÓN

• No deje nunca al niño solo.
• Cualquier alteración o adición al dispositivo sin la oportuna autorización de JANÉ puede alterar gravemente la seguridad del sistema de retención.
• No seguir cuidadosamente las instrucciones para el correcto uso del sistema de retención puede ser peligroso para la seguridad del niño.
• Este dispositivo de seguridad no puede ser usado sin su tapizado, ni ser reemplazado por otro que no sea el original, ya que éste forma parte integrante de las características de seguridad del sistema.
• Compruebe que la silla ha sido colocada correctamente.
• Asegúrese que el cinturón no ha quedado pillado entre los asientos abatibles o puertas.
• NO utilizar la silla en el sentido de la marcha para bebes de menos de 9 Kg. de peso

RECOMENDACIONES

• Guarde este libro de instrucciones para futuras consultas. Llévelo siempre en su compartimiento situado en el lateral de la base (20).
• Asegúrese de que dentro del automóvil, tanto el equipaje como cualquier otro objeto susceptible de causar daños en caso de accidente estén debidamente fijados o resguardados.
• El asiento EXO deberá estar fijado debidamente con los cinturones de seguridad, aunque no se esté utilizando, ya que en caso de accidente podría resultar despedido provocando daños a los ocupantes del vehículo.
• Recuerde no usar el asiento EXO en automóviles dotados de air-bag frontal, a no ser que pueda ser desconectado o desactivado, caso que deberá consultar con el fabricante o comercio vendedor de su automóvil.

MANTENIMIENTO

No exponga el tapizado al sol durante largos periodos, mientras la silla no esté en uso cúbrala o guárdela en el compartimiento porta equipajes.

Lave las partes de plástico con agua templada y jabón, secando posteriormente todos los componentes concienzudamente. El tapizado puede desmontarse para ser lavado. Siga las siguientes instrucciones:

Desenfundar el cabezal y los protectores de hombros. Retirar el tapizado alrededor del ala de la silla. Abrir el velcro de la parte central y retirar el tapizado.

Lavar a mano y con una temperatura nunca superior a 30°C.

Para montar de nuevo la tapicería siga los mismos pasos a la inversa.

Sistema Electrónico de detección ISOfix

Este sistema detecta si los anclajes ISOfix están conectados. Puede saber el estado de los ISOfix visualmente mediante unas luces en el panel frontal y auditivamente con los pitidos que emite. El panel frontal tiene 3 leds, los laterales (11b) indican el estado de los ISOfix: verdes si están bien conectados (pitido largo), rojos si están desconectados (pitido intermitente). Durante la instalación con anclajes ISOfix se activará automáticamente el sistema electrónico. Para saber el estado actual de los anclajes ISOfix posteriormente a la instalación, presione la tecla "TEST".

El led central (11c) parpadeará cuando las pilas estén a punto de agotarse.

Reciclaje y mantenimiento

Este sistema de detección debe ser reciclado conforme a la directiva 2002/96/CE. Todos los aparatos eléctricos o electrónicos deben desecharse de forma selectiva a través de puntos de recogida designados por las autoridades locales.

ADVERTENCIAS: ¡Atención! el cambio de pilas debe ser realizado por un adulto. Mantenga siempre las pilas alejadas de los niños. Usar solo las pilas recomendadas. Insertar las pilas con la polaridad correcta. No mezclar diferentes tipos de pilas ni mezclar pilas nuevas con usadas. No recargar las pilas no recargables. Retirar las pilas gastadas del sistema electrónico de detección. No provocar cortocircuitos en los terminales. Mantener el embalaje siempre fuera del alcance del niño. Recargar únicamente las pilas recarga-

bles bajo la supervisión de un adulto. No exponga este producto ni las pilas al fuego, las pilas podrían estallar o reventar.

¡ATENCIÓN! No use nunca pilas que presenten síntomas de fugas o reventones, no mezcle nunca tipos de pilas, marcas, antigüedad o carga diferente. Las pilas usadas no deben lanzarse al fuego.

Cambio de pilas

Cuando las pilas estén a punto de agotarse se encenderá un piloto azul (11c) en el panel frontal. Para sustituirlas por nuevas debe dar la vuelta a la silla y abrir el compartimiento con un destornillador de estrella. Necesita 3 pilas AA.

Partes de la silla EXO

Partes de la silla EXO

Sistema Electrónico de detecção ISOfix.
