Tipo de produto	Cadeira auto para criança Grupo 1
Marca	JANE
Modelo	EXO
Normas	ECE R44/04
Peso da criança	9 a 18 kg (aproximadamente 9 meses a 4 anos)
Instalação	Sentido de marcha, ISOFIX + Top Tether ou cinto de 3 pontos
Arnês	5 pontos, ajustável em altura (4 posições)
Inclinação	5 posições
Alimentação	3 pilhas AA (para deteção eletrónica ISOFIX)
Material da capa	Tecido lavável à mão a 30°C máx
Peso da cadeira	Cerca de 8 kg (estimativa)
Segurança	Deteção eletrónica ISOFIX, indicadores visuais e sonoros, absorção de choques laterais, sistema anti-tombamento Top Tether
Manutenção	Capa removível, lavagem à mão; partes plásticas lavagem com água morna e sabão
Acessórios incluídos	Cinta Top Tether com gancho, guia de cinto, manual de instruções, guia rápido
Reparabilidade	Nenhuma peça de reposição disponível; substituir após choque violento
Garantia	Garantia do fabricante apenas para o primeiro comprador
Reciclagem	Em conformidade com a diretiva 2002/96/CE (REEE)
Manual de instruções	Disponível em vários idiomas, armazenamento no compartimento lateral da base

Perguntas frequentes - EXO JANE

Como instalar a cadeira EXO com o sistema ISOFIX?

Liberte os encaixes ISOFIX levantando a patilha frontal da base. Guie os encaixes para os pontos de ancoragem do veículo e pressione até ouvir um clique. Verifique se os indicadores verdes no painel acendem. Em seguida, retire a cinta Top Tether, prenda-a ao ponto de ancoragem previsto e estique-a até o indicador vermelho de tensão desaparecer.

Como ajustar a altura do arnês?

Puxe o anel localizado no apoio de cabeça para desbloquear o ajuste. Mova o apoio de cabeça para a altura desejada (4 posições) até ouvir um clique de bloqueio. As cintas devem ficar ligeiramente acima dos ombros da criança.

Posso instalar a cadeira no banco dianteiro do passageiro?

Sim, desde que o airbag frontal esteja desativado. Recomenda-se privilegiar os bancos traseiros. Nunca utilizar num banco com airbag ativo.

O que fazer se o indicador ISOFIX permanecer vermelho após a instalação?

Se o indicador estiver vermelho, os encaixes não estão corretamente fixados. Pressione o botão TEST para verificar. Desconecte os encaixes e recomece a instalação certificando-se de que encaixam bem. Se o problema persistir, consulte o manual de instruções.

Como lavar a capa da cadeira EXO?

A capa é removível. Retire primeiro os elementos amovíveis (apoio de cabeça, almofadas de ombro). Desfaça o contorno da capa e abra o velcro central para retirar a capa. Lave-a à mão a 30°C no máximo. Não usar lixívia nem secador de roupa.

Que tipo de pilhas usar para o detetor eletrónico ISOFIX?

Use 3 pilhas AA (LR6). Insira-as respeitando a polaridade. Não misture pilhas novas e usadas, nem diferentes tipos de pilhas. Remova as pilhas usadas do compartimento.

Até que peso o meu filho pode usar a cadeira EXO?

A cadeira é homologada para crianças de 9 kg a 18 kg (grupo 1, aproximadamente 9 meses a 4 anos). Deve ser instalada no sentido de marcha.

Como usar a cinta Top Tether?

Retire a cinta do seu saco na parte traseira da cadeira. Pendure o gancho num ponto de ancoragem previsto no veículo (consulte o manual do automóvel). Estique a cinta até o indicador de tensão ficar verde (sem vermelho). Para desconectar, primeiro afrouxe a cinta.

O que fazer se a cadeira sofreu um choque violento durante um acidente?

A JANE recomenda substituir a cadeira EXO por uma nova após um choque violento, mesmo que nenhum dano seja visível. A segurança não pode ser garantida após um acidente.

A cadeira EXO é compatível com todos os veículos?

A cadeira é do tipo 'Universal' e adaptável à maioria dos bancos de automóvel com cintos de 3 pontos ou encaixes ISOFIX. Verifique a compatibilidade no manual do seu veículo. Não usar com cinto de 2 pontos.

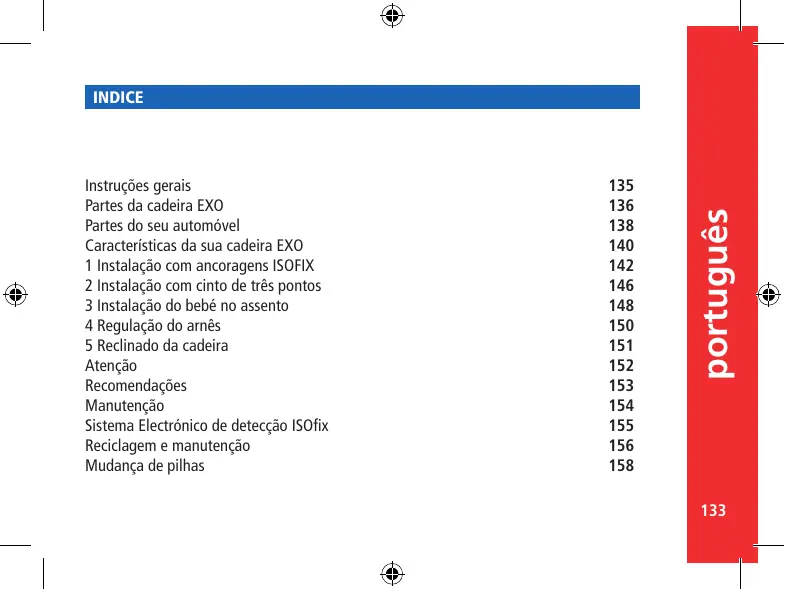

MANUAL DE UTILIZADOR EXO JANE

Instruções gerais 135
Partes da cadeira EXO 136
Partes do seu automóvel 138
Características da sua cadeira EXO 140
1 Instalação com ancoragens ISOFIX 142
2 Instalação com cinto de três pontos 146
3 Instalação do bebé no assento 148
4 Regulação do arnês 150
5 Reclinado da cadeira 151
Atenção 152
Recomendações 153
Manutenção 154
Sistema Electrónico de detecção ISOfix 155
Reciclagem e manutenção 156
Mudança de pilhas 158

O seu novo EXO da JANÉ é um assento concebido para proteger o bebé no automóvel desde os 9 meses aproximadamente (desde 9 Kg. de peso) até aproximadamente 4 anos de idade (18 Kg. de peso).

EXO superou os exigentes testes de segurança da directiva Europeia ECE 44/04 para o grupo 1.

EXO é compatível com a maioria dos assentos de automóveis. Quando o fabricante do automóvel manifesta que os assentos estão previstos para a instalação de cadeiras do tipo "Universal", a compatibilidade é total.

É muito importante que leia atentamente estas instruções antes de usar a cadeira EXO pela primeira vez. Assegure-se que todos aqueles que alguma vez forem usá-la também estejam familiarizados com a sua correcta instalação e uso. Comprovou-se que uma percentagem importante de utilizadores de cadeiras de segurança não instala correctamente a cadeira; entender os manuais de instruções e aplicar correctamente o que dizem é tão importante para a segurança como a própria cadeira.

Guarde as instruções e o guia rápido no compartimento situado num lateral da base, consulte-as em caso de dúvida. Também pode encontrá-las no nosso Site: www.jane.es

INSTRUÇÕES GERAIS

Com o fim de proteger adequadamente o bebé e assegurar o seu conforto e sujeição dentro do automóvel, será necessário que respeite as seguintes instruções:

• O seu assento EXO pode ser instalado quer no assento dianteiro, se não tiver Air-Bag, quer no traseiro do seu automóvel. Em qualquer caso, é aconselhado instalá-lo nos assentos traseiros. Se for colocado no assento dianteiro do automóvel, este não deve ter AIR-BAG ou deve estar desligado.
• É válido apenas para automóveis dotados com cintos automáticos de três pontos de ancoragem, homologados conforme o regulamento ECE-16 ou outras normas equivalentes. Não usar com um cinto de dois pontos de ancoragem.
• Nem todos os sistemas de segurança são exactamente iguais, pelo qual aconselhamos que comprove o seu EXO no automóvel onde vai ser montado.
• É muito importante não utilizar produtos em segunda mão, dado que a JANÉ apenas pode garantir a total segurança em artigos utilizados pelo primeiro comprador.
• A JANÉ recomenda substituir o seu assento EXO por um novo quando tiver sido submetido a violentas tensões depois de um acidente.
• Comprove que todos os cintos estão na sua correcta posição e devidamente ajustados ao seu EXO. Vigie que nenhum cinto esteja enroscado. Deve fazer entender ao bebé que sob nenhum conceito deve manipular os cintos ou os enganches do mesmo.
• Esta cadeira é concebida para o seu uso no automóvel, pelo qual não se deve usar fora do mesmo.

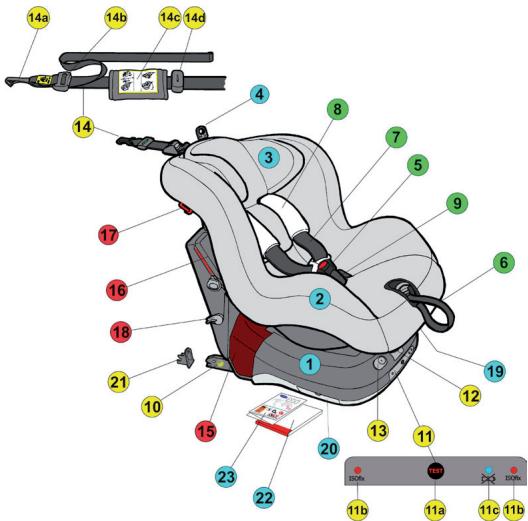

Partes da cadeira EXO

14c Saco
14d Indicador tensão
15 Passagem cinto abdominal automóvel
16 Bloqueio cinto ombros
17 Anilha cinto ombros
18 Alavanca tensor cinto
19 Alavanca regulação reclinado
20 Compartimento instruções
21 Guias ISOfix
22 Manual de instruções
23 Guia rápido

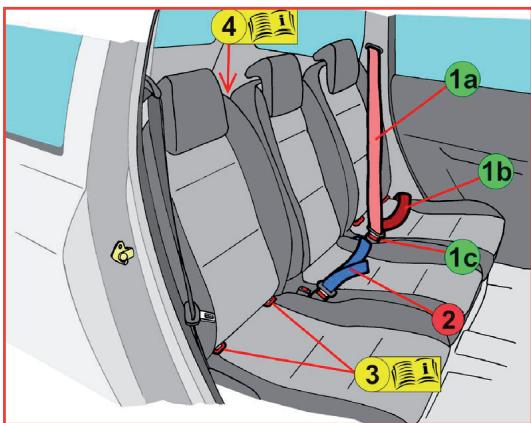

Partes do seu automóvel

1 Cinto de três pontos de ancoragem. Costa de duas partes bem diferenciadas:

1a Parte subabdominal ou de ombros, que da fivela passa pelo peito e os ombros

1b Parte abdominal, é a que passa acima das pernas

1c Fivela

2 Cinto de dois pontos de ancoragem. ATENÇÃO. Não se pode instalar a cadeira EXO com este tipo de cintos.

3 Ancoragens ISOfix. As ancoragens estão

situadas na intersecção entre o assento e o encosto. Nem todos os lugares nem todos os automóveis dispõem destas ancoragens, consulte o manual do seu automóvel para mais informação.

4 Cinta anti-rotação (Top tether). O fabricante do seu automóvel deve ter deixado umas anilhas na parte traseira do assento para sujeitar o sistema anti-rotação do ISOfix. A sua localização varia em cada marca e modelo, consulte o manual do seu automóvel para saber onde as encontrar.

Características da sua cadeira EXO

A cadeira EXO foi desenhada com os últimos avanços em matéria de segurança e conforto:

1. EXO pode ser instalado com cintos de segurança de três pontos ou com ancoragens ISO-fix.
2. Se utilizar ISOfix, EXO dispõe de uma cinta tensora, "Top Tether" como sistema anti-ro-tação.
3. As ancoragens ISOfix estão sujeitas à cadeira através de um pistão pneu, este sistema único e patenteado amortece a dureza do choque.
4. A altura dos cintos de ombros ajusta-se sem necessidade de retirar as cintas. Esta acção foi unida a uma cabeça que protege melhor em caso de choque lateral ao mesmo tempo que

sustenta a cabeça do bebé.

1. Ao graduar os cintos de ombros para cima, a cinta entrepernas desloca-se para fora. Desta forma quando o seu filho crescer também disporá de mais espaço nesta zona.
2. O esticado do arnês do seu EXO efectua-se a partir das cintas abdominais, porém na maioria das cadeiras o fazem pelas cintas de ombros. Isso melhora o comportamento em choques e também permite dispor de mais cinta para instalar o seu filho.
3. EXO incorpora sensores electrónicos para saber se instalou correctamente as ancoragens ISOfix. Pode comprovar periodicamente se as ancoragens estão correctamente ancoradas.

8.Se a instalação é com cinto de três pontos, EXO dispõe de um tensor. Com ele, a cadeira fica solidamente ancorada no assento do seu automóvel.
9.0 interior do assento está recoberto com material absorvente de impactos. Apesar de se exigir utilizar este material unicamente na área da cabeça, o seu EXO tem-no em toda a superfície em contacto com o seu filho, mesmo nos pés.
10. A cadeira dispõe de amplas janelas de arejamento.

Instalação da cadeira no automóvel

O assento EXO deve ser instalado no SENTIDO DA MARCHA. Preferentemente nos assentos traseiros e nunca em assentos dotados com AirBag frontal. Se quiser instalar a cadeira com as ancoragens ISOFIX, assegure-se de que o lugar onde a vai instalar dispõe das ancoragens.

ATENÇÃO. A POSIÇÃO FACE À MARCHA ESTÁ TOTALMENTE DESACONSELHADA PARA BEBÉS DE MENOS DE 9 KG. DE PESO.

1 Instalação com ancoragens ISOFIX

1a Extraia os ancoragens ISOfix (10) puxando a alavanca (12) situada no frontal da base.

1b Guie ambas as ancoragens para os eixos e pressione até ambos os lados ficarem bloqueados, duas luzes verdes no painel frontal (11b) ou dois sinais verdes nas ancoragens (10) indicam que ambos estão ancorados. Se uma ou ambas as luzes e/ou os sinais forem vermelhas, volta a tentá-lo.

1c Puxando de novo a alavanca de extracção das ancoragens (12), pressione a cadeira contra o encosto do automóvel. Sem deixar de pressionar, solte a alavanca e as ancoragens ficarão imobilizadas.

1d Tire a cinta do Top Tether do seu saco (14a) situado na parte posterior da cadeira.

1e Enganche-o numa das ancoragens previstas pelo fabricante do automóvel.

1f Finalmente estique a cinta até o sinal vermelho desaparecer no indicador de tensão (14c).

1h Liberte as ancoragens deslizando ambos os botões de desbloqueio (13) para o interior. As luzes do painel frontal (11c) acendem-se a vermelho.

1i Retire a cadeira. Pode guardar as ancoragens ISOfix puxando a alavanca frontal (12) e pressionando as ancoragens para o interior da base. Pode guardar a cinta do Top Tether (14) no saco (14a).

2 Instalação com cinto de três pontos.

2a Coloque a cadeira EXO na posição mais reclinada (ver 5, regulação do encosto) e gire a alavanca de esticado (18) para a parte traseira da cadeira. Passe a fivela do cinto de três pontos entre a base e a cadeira (15) e fecha-a.

2b Deslize a cinta de ombros do cinto do automóvel pela pinça (16) da parte alta do assento, unicamente a do lado contrário à fivela. Feche a pinça.

2c Pressione a EXO contra o assento e estique manualmente o cinto do automóvel.

2d Passe a cinta pela anilha vermelha (17) para o frontal da cadeira.

2e Finalmente, gire a alavanca do tensor (18) para o frontal da cadeira

3 Instalação do bebé no assento.

3a Afrouxe o arnês puxando as cintas por cima da fivela enquanto pressiona o botão tensor.

3b Abra a fivela (5). Para facilitar a instalação do bebé na cadeira, pode sujeitar os cintos nas cintas dos laterais.

3c Coloque ao bebé no assento assegurando-se de que está sentado no fundo e com as costas erguidas. Junte os extremos superiores das fivelas.

3d Introduza-os no fechamento e pressione até ouvir um click.

4 Regulação do arnês.

Ajuste da altura da cinta de ombros.

Comprove com o bebé correctamente sentado na cadeira a posição adequada das cintas de ombros, estas devem estar ligeiramente por cima dos ombros do bebé. EXO dispõe de 4 alturas, ao ajustar a altura desloca-se a cabeça da cadeira. Para mudar a altura siga os seguintes passos:

4a Puxe a anilha situada sobre a cabeça (4), isso desbloqueará a cabeça.
4b Desloque a cabeça (3) até à posição que necessite o bebé e solte a anilha.
4c Mova a cabeça da cadeira até ouvir um click de bloqueio. Puxe-a para comprovar que está sujeita.

5 Reclinado da cadeira.

A cadeira EXO reclina-se por meio de uma alavanca situada na parte frontal da cadeira (19). Dispõe de 5 posiciones.

Para reclinar a cadeira, pressione a alavanca (19) e deslize o assento para a posição desejada.

ATENÇÃO

• Nunca deixe o bebé sozinho.
• Qualquer alteração ou adição ao dispositivo sem a oportuna autorização da JANÉ pode alterar gravemente a segurança do sistema de retenção.
• Não seguir cuidadosamente as instruções para o correcto uso do sistema de retenção pode ser perigoso para a segurança do bebé.
• Este dispositivo de segurança não pode ser utilizado sem o seu revestimento, nem ser substituído por um outro que não seja o original, já que aquele forma parte integrante das características de segurança do sistema.
• Comprove que a cadeira foi colocada correctamente.
• Assegure-se que o cinto não ficou apanhado entre os assentos rebatíveis ou portas.
• NÃO utilizar a cadeira no sentido da marcha para bebés de menos de 9 Kg. de peso

RECOMENDAÇÕES

• Guarde este livro de instruções para futuras consultas. Leve-o sempre no seu compartimento situado no lateral da base (20).
• Assegure-se de que dentro do automóvel, tanto a bagagem como qualquer outro objecto susceptível de causar danos em caso de acidente, estão devidamente fixados ou resguardados.
• O assento EXO deverá estar fixado devidamente com os cintos de segurança, mesmo que não esteja a ser utilizado, já que em caso de acidente poderia ser cuspido provocando danos aos ocupantes do veículo.
• Lembre-se de não usar o assento EXO em automóveis dotados de air-bag frontal, a não ser que possa ser desligado ou desactivado, caso que deverá consultar com o fabricante ou comércio vendedor do seu automóvel.

MANUTENÇÃO

Não exponha o revestimento ao sol durante períodos prolongados, quando não utilizar a cadeira cubra-a ou guarde-a no compartimento porta-bagagens.

Lave as partes de plástico com água temperada e sabão, secando posteriormente todos os componentes com cuidado. O revestimento pode ser desmontado para a sua lavagem. Siga as seguintes instruções:

Tirar o revestimento da cabeça e dos protectores de ombros. Retirar o revestimento à volta da aba da cadeira. Abrir o velcro da parte central e retirar o revestimento.

Lavar à mão e com uma temperatura nunca superior a 30°C.

Para montar de novo o revestimento siga os mesmos passos ao contrário.

Este sistema detecta se as ancoragens ISOfix estão ligadas. Pode saber o estado dos ISOfix visualmente mediante umas luzes no painel frontal e auditivamente com os sons que emite. O painel frontal tem 3 leds, os laterais (11b) indicam o estado dos ISOfix: verdes se estão bem ligados (som prolongado), vermelhos se estão desligados (som intermitente). Durante a instalação com ancoragens ISOfix o sistema electrónico activa-se automaticamente. Para saber o estado actual das ancoragens ISOfix posteriormente à instalação, pressione a tecla "TEST".

O led central (11c) pisca quando as pilhas estão quase esgotadas.

Reciclagem e manutenção

Este sistema de detecção deve ser reciclado conforme à directiva 2002/96/CE. Todos os aparelhos eléctricos ou electrónicos devem ser deitados fora de forma selectiva através de pontos de recolha designados pelas autoridades locais.

ADVERTÊNCIAS: Atenção! A substituição de pilhas deve ser realizada por um adulto. Mantenha sempre as pilhas afastadas dos bebés. Usar apenas as pilhas recomendadas. Inserir as pilhas com a polaridade correcta. Não misturar diferentes tipos de pilhas nem misturar pilhas novas com usadas. Não recarregar as pilhas não recarregáveis. Retirar as pilhas gastos do sistema electrónico de detecção. Não provocar curto-circuitos nos terminais. Manter a embalagem sempre fora do alcance do bebé. Recarregar unica-

mente as pilhas recarregáveis sob a supervisão de um adulto. Não exponha este produto nem as pilhas ao fogo, as pilhas poderiam estalar ou rebentar.

ATENÇÃO! Nunca use pilhas que apresentem sintomas de fugas ou rebentamento, não misture nunca tipos de pilhas, marcas, antiguidade ou carga diferente. As pilhas usadas não devem ser lançadas para o fogo.

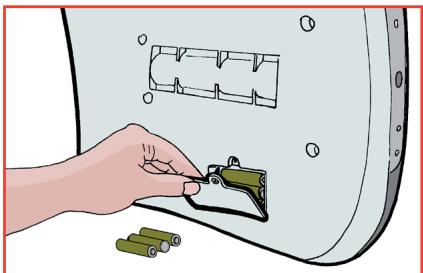

Mudança de pilhas

Quando as pilhas estiverem quase esgotadas acende-se um piloto azul (11c) no painel frontal. Para substitui-las por novas, deve virar a cadeira e abrir o compartimento com uma chave de estrela. Necessita 3 pilhas AA.
