EXO - Seggiolino auto per bambini JANE - Manuale utente e istruzioni gratuiti

MANUALE UTENTE EXO JANE

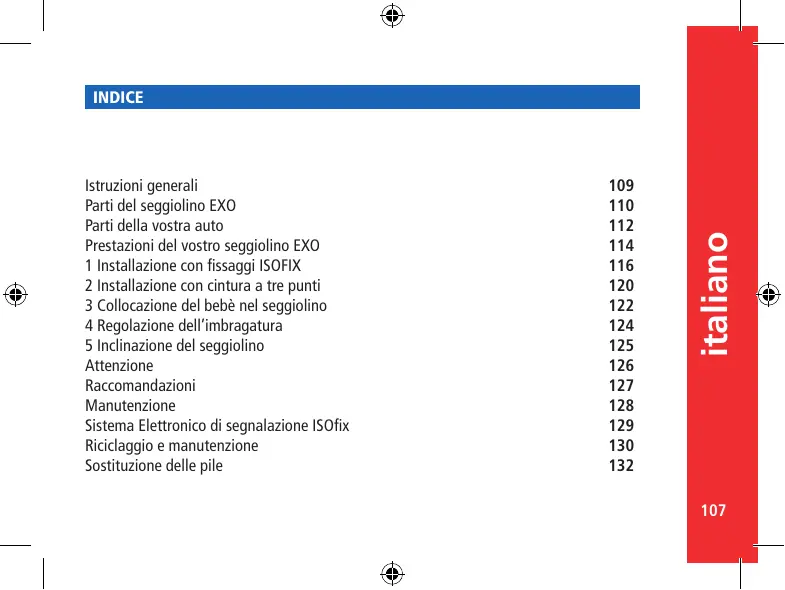

Istruzioni generali Parti del seggiolino EXO Parti della vostra auto Prestazioni del vostro seggiolino EXO 1 Installazione con fissaggi ISOFIX 2 Installazione con cintura a tre punti 3 Collocazione del bebè nel seggiolino 4 Regolazione dell’imbragatura 5 Inclinazione del seggiolino Attenzione Raccomandazioni Manutenzione Sistema Elettronico di segnalazione ISOfix Riciclaggio e manutenzione Sostituzione delle pile

EXO Il vostro nuovo EXO di JANÉ è un seggiolino auto disegnato per proteggere il bambino a partire dai 9 mesi circa (9 Kg. di peso) fino ai 4 anni di età approssimativamente (18 Kg. di peso). EXO ha superato le rigide prove di sicurezza della direttiva Europea ECE 44/04 per il gruppo 1. EXO è compatibile con la maggior parte dei sedili delle auto. Quando il fabbricante dell’auto dichiara che i sedili sono idonei all’installazione dei seggiolini tipo “Universal”, la compatibilità è totale.

È molto importante leggere attentamente queste istruzioni prima di usare il seggiolino EXO per la prima volta. Assicurarsi che tutti coloro che lo usino acquistino familiarità con la corretta installazione e uso dello stesso. È stato comprovato che una percentuale significativa di utenti di seggiolini auto non lo installano correttamente, comprendere i manuali d’istruzione ed applicare correttamente quanto esposto è tanto importante per la sicurezza quanto il seggiolino stesso. Conservare le istruzioni e la guida rapida nel compartimento situato nella parte laterale della base, consultarle in caso di dubbio. Si possono anche trovare nella nostra pagina Web: www.jane.es ISTRUZIONI GENERALI

• Il vostro seggiolino EXO può essere installato sia sul sedile anteriore, se non è dotato di Air-Bag, che su quello posteriore dell’auto. In ogni caso, si consiglia l’installazione sui sedili posteriori. Se si colloca sul sedile anteriore dell’auto, questo NON deve essere provvisto di AIR-BAG o deve essere scollegato.
• È valido esclusivamente per auto dotate di cinture automatiche a tre punti di ancoraggio, omologate secondo il regolamento ECE-16 o altre norme equivalenti. NON usare con una cintura a due punti di ancoraggio.
• Non tutti i sistemi di sicurezza sono esattamente uguali, ragion per cui si consiglia sempre di controllare l’EXO da montare nell’auto.
• È molto importante non utilizzare prodotti di seconda mano, JANÉ solo garantisce la totale sicurezza degli articoli usati dal suo primo acquirente.
• JANÉ raccomanda di sostituire il seggiolino EXO per uno nuovo nel caso in cui sia stato sottoposto a violente tensioni dopo un incidente.
• Controllare che tutte le cinture si trovino nella loro corretta posizione e debitamente allacciate al vostro EXO. Verificare che nessuna cintura sia attorcigliata. Bisogna far comprendere al bambino che non deve in nessun caso manipolare le cinture o gli agganci delle stesse
• Questo seggiolino è stato creato per essere usato esclusivamente nell’auto, non deve essere usato fuori dalla stessa. italiano Allo scopo di proteggere adeguatamente il bambino e di garantire il suo comfort e fissaggio all’interno dell’auto, sarà necessario rispettare le seguenti istruzioni:

EXO Parti del seggiolino EXO

Pedana, base Seduta Poggiatesta Tirante regolazione altezza poggiatesta Fibbia 5 punti Tirante imbragatura Cintura delle spalle Spallacci Cintura spartigambe Fissaggi Isofix Panello stato ISOfix Bottone test Spia stato ISOfix Spia pila scarica Leva estrazione ISOfix Bottoni sblocco ISOfix Cintura antirotazione (Top Tether) Gancio Top Tether Tensore 14c 14d

Borsa Indicatore tensione Passante cintura addominale auto Blocco cintura spalle Anello cintura spalle Leva tensore cintura Leva regolazione inclinazione. Compartimento istruzioni. Guide ISOfix Manuale d’istruzioni Guida rapida italiano

EXO Parti della vostra auto

1a Parte sub-addominale o delle spalle, che dalla fibbia passa per il petto e le spalle 1b Parte addominale, è quella che passa sulle gambe 1c Fibbia 2 Cintura a due punti di ancoraggio. ATTENZIONE. Non si può installare il seggiolino EXO con questo tipo di cinture. nell’intersezione tra il sedile e lo schienale. Non tutti i sedili né tutte le auto dispongono di questi fissaggi, per più informazioni consultare il manuale della vostra auto. 4 Cinghia antirotazione (Top tether). Il fabbricante della vostra auto deve aver collocato degli anelli nella parte posteriore del sedile per fissare il sistema antirotazione dell’ISOfix. La loro localizzazione varia a seconda della marca e del modello, consultate il manuale della vostra auto per conoscerne la localizzazione. italiano 1 Cintura a tre punti di ancoraggio. Consta di due parti ben differenziate: 3 Fissaggi ISOfix. I fissaggi sono situati

Prestazioni del vostro seggiolino EXO Il seggiolino EXO è stato disegnato grazie agli ultimi avanzi in materia di sicurezza e comfort: EXO

1. EXO può essere installato con cinture di sicurezza a tre punti o con fissaggi ISOfix.

2.Se si usa ISOfix, EXO dispone di una cinghia di tensione, “Top Tether” come sistema antirotazione. neamente sostiene la testa.

5. Graduando le cinture delle spalle verso

l’alto, la cinghia spartigambe si sposta verso l’esterno. In questo modo con la crescita vostro figlio disporrà di maggiore spazio tra le gambe.

3. I fissaggi ISOfix si sostengono al seggiolino

attraverso un pistone pneumatico, questo sistema unico e patentato ammortizza la durezza dell’urto.

6. La tensione dell’imbragatura del vostro EXO

si effettua dalle cinghie addominali, mentre nella maggior parte dei seggiolini si effettua dalle cinghie delle spalle. Ciò migliora il comportamento negli urti ed inoltre permette di disporre di più cinghia da collocare a vostro figlio.

4. L’altezza delle cinture delle spalle si regola

senza bisogno di ritirare le cinghie. Questo sistema è unito ad un poggiatesta che protegge meglio in caso di urto laterale e contempora-

7. EXO incorpora sensori elettronici per sapere se l’installazione dei fissaggi ISOfix è stata

effettuata correttamente. Si può comprovare periodicamente se i fissaggi sono stati collocati Installazione del seggiolino nell’automobile 8.Se l’installazione avviene con una cintura a tre punti, EXO dispone di un tensore. Con esso, il seggiolino rimane solidamente ancorato al sedile della vostra auto. Il seggiolino EXO deve essere installato nella DIREZIONE DI MARCIA. Preferibilmente sui sedili posteriori e mai su sedili dotati di Air-Bag frontale. Se si desidera installare il seggiolino con i fissaggi ISOFIX, assicurarsi che il posto in cui sarà installato disponga dei fissaggi adeguati.

9. La parte interna del seggiolino è ricoperta

con materiale assorbente agli impatti. Anche se si esige l’uso di questo materiale solo nell’area della testa, nel vostro EXO è presente in tutta la superficie a contatto con vostro figlio, includendo i piedi.

ATTENZIONE. LA POSIZIONE VISO VERSO

LA MARCIA È TOTALMENTE SCONSIGLIATA

PER BEBÈ CON MENO DI 9 KG. DI PESO. italiano correttamente. 10.Il seggiolino dispone di ampie finestre di ventilazione.

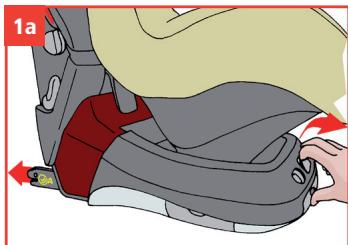

1 Installazione con fissaggi ISOFIX EXO 1a Estrarre i fissaggi ISOfix (10) tirando la leva (12) situata nella parte frontale della base.

1b Guidare entrambi i fissaggi verso gli assi e premere fino a che i due lati rimangano bloccati, due luci verdi sul pannello frontale (11b) o due segnali verdi nei fissaggi (10) indicheranno che entrambi sono stati ben fissati. Se una o entrambe le luci e/o i segnali fossero rossi, bisogna ripetere l’operazione.

1d Estrarre la cinghia Top Tether dalla sua borsa (14a) situata nella parte posteriore del seggiolino.

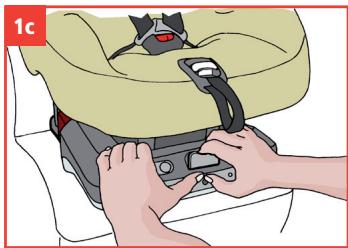

italiano 1c Tirando di nuovo la leva d’estrazione dei fissaggi (12), premere il seggiolino contro lo schienale dell’auto. Senza smettere di premere rilasciare la leva, i fissaggi rimarranno immobilizzati.

EXO 1e Agganciarla in uno dei fissaggi previsti dal fabbricante dell’auto. 1f Infine, tendere la cinghia fino a che scompaia il segnale rosso nell’indicatore di tensione (14c).

Per togliere il seggiolino quando si usa ISOfix:

1h Sganciare i fissaggi premendo i due bottoni di sblocco (13) verso l’interno. Le luci del pannello frontale (11c) si accenderanno di rosso. italiano 1g Allentare la cinghia Top Tether e scollegare il gancio (14b)

1i Togliere il seggiolino. Si possono conservare i fissaggi ISOfix tirando la leva frontale (12) e spingendo i fissaggi verso l’interno della pedana. Si può conservare la cinghia Top Tether (14) nella borsa (14a).

EXO 2 Installazione con cintura a tre punti.

2a Collocare il seggiolino EXO nella posizione più reclinata (vedere 5, regolazione dello schienale) e girare la leva della tensione (18) verso la parte posteriore del seggiolino. Passare la fibbia della cintura a tre punti tra la pedana e il seggiolino (15) ed allacciarla.

2b Far scivolare la cinghia delle spalle della cintura dell’auto attraverso la pinza (16) della parte alta del sedile, solamente quella del lato contrario alla fibbia. Chiudere la pinza.

2e Infine, girare la leva del tensore (18) verso la parte frontale del seggiolino.

italiano 2c Premere il seggiolino EXO contro il sedile e tendere manualmente la cintura dell’auto.

3 Collocazione del bebè nel seggiolino. 3a Allentare l’imbragatura tirando le cinghie sopra la fibbia mentre si preme il bottone tensore. EXO

3b Sbottonare la fibbia (5). Per facilitare la collocazione del bebè nel seggiolino, si possono fissare le cinture nelle cinghie dei laterali.

3c Collocare il bebè nella seduta assicurandosi che sia seduto correttamente e con la spalla dritta. Unire le estremità superiori delle fibbie.

3d Introdurle nella chiusura e premere fino ad udire un clic. 3e Tirare la cinghia di tensione (6).

4 Regolazione dell’imbragatura. Regolazione dell’altezza della cinghia delle spalle. EXO Comprovare con il bambino correttamente seduto nel seggiolino la posizione adeguata delle cinghie delle spalle, queste devono stare leggermente al di sopra delle spalle del bebè. EXO dispone di 4 altezze, regolando l’altezza si sposta il poggiatesta. Per cambiare l’altezza seguire i seguenti passi: 4a Tirare l’anello situato sul poggiatesta (4), che sbloccherà il poggiatesta. 4b Spostare il poggiatesta (3) fino alla posizione idonea al bebè e rilasciare l’anello. 4c Muovere il poggiatesta fino a udire un clic di blocco. Tirare il poggiatesta per comprovarne il fissaggio.

5 Inclinazione del seggiolino. Il seggiolino EXO si reclina per mezzo di una leva situata nella parte frontale del seggiolino (19). Dispone di 5 posizioni.

italiano Per reclinare il seggiolino, premere la leva (19) e far scivolare la seduta verso la posizione desiderata.

• Non lasciare mai il bambino da solo.
• Qualsiasi alterazione o aggiunta al dispositivo senza l’opportuna autorizzazione di JANÉ può alterare gravemente la sicurezza del sistema di ritenuta.
• Non seguire attentamente le istruzioni per il corretto uso del sistema di ritenuta può essere pericoloso per la sicurezza del bambino.
• Questo dispositivo di sicurezza non può essere usato senza il suo rivestimento, né essere sostituito con un altro che non sia quello originale, giacché forma parte integrante delle caratteristiche di sicurezza del sistema.
• Comprovare che il seggiolino sia stato collocato correttamente.
• Assicurasi che la cintura non sia rimasta impigliata tra i sedili abbattibili o le porte.
• NON utilizzare il seggiolino nella direzione di marcia per bebè con meno di 9 Kg. di peso

• Conservare questo libretto d’istruzioni per future consultazioni. Tenerlo sempre nel suo compartimento situato nella parte laterale della base (20).
• Assicurarsi che all’interno dell’auto, i bagagli e qualsiasi altro oggetto suscettibile di causare danni in caso d’incidente siano correttamente fissati o conservati.
• Il seggiolino EXO dovrà essere debitamente fissato con le cinture di sicurezza, anche nel caso in cui non si stia utilizzando, infatti, in caso d’incidente, potrebbe urtare violentemente provocando danni ai passeggeri del veicolo.
• Ricordare di non usare il seggiolino EXO nelle auto provviste di air-bag frontale, a meno che non venga scollegato o disattivato, in questo caso bisognerà consultare il fabbricante o rivenditore dell’auto. italiano RACCOMANDAZIONI

MANUTENZIONE Non esporre il rivestimento al sole durante lunghi periodi, quando non si usa il seggiolino coprirlo o conservarlo nel portabagagli. EXO Lavare le parti di plastica con acqua tiepida e sapone, asciugando posteriormente tutti gli elementi attentamente. Il rivestimento si può smontare per essere lavato. Seguire le seguenti istruzioni: Togliere la testata e gli spallacci. Ritirare il rivestimento intorno all’ala del seggiolino. Aprire il velcro della parte centrale ed estrarre il rivestimento. Lavare a mano e ad una temperatura non superiore a 30ºC. Per montare di nuovo il rivestimento seguire gli stessi passi al contrario.

Il led centrale (11c) lampeggerà quando le pile stanno per scaricarsi. italiano Sistema Elettronico di segnalazione ISOfix. Questo sistema segnala se i fissaggi ISOfix sono collegati. Si può controllare lo stato degli ISOfix visivamente mediante delle luci nel pannello frontale e acusticamente attraverso i suoni emessi. Il pannello frontale dispone di 3 led, quelli laterali (11b) indicano lo stato degli ISOfix: verdi se sono ben collegati (suono lungo), rossi se sono scollegati (suono intermittente). Durante l’installazione con fissaggi ISOfix si attiverà automaticamente il sistema elettronico. Per conoscere lo stato dei fissaggi ISOfix dopo l’installazione, premere il tasto “TEST”. Riciclaggio e manutenzione Questo sistema di segnalazione deve essere riciclato conforme alla direttiva 2002/96/CE. Tutti gli apparecchi elettrici o elettronici devono essere eliminati in maniera selettiva attraverso i punti di raccolta designati dalle autorità locali.

AVVERTENZE: Attenzione! Le pile devono essere sostituite da un adulto. Tenere sempre le pile lontano dai bambini. Usare solo le pile raccomandate. Inserire le pile nella polarità corretta. Non mischiare tipi diversi di pile né pile nuove e usate. Non ricaricare le pile non ricaricabili. Ritirare le pile scariche dal sistema elettronico di segnalazione. Non provocare cortocircuiti nei terminali. Mantenere l’imballaggio sempre fuori dalla portata del bambino. Ricaricare unicamente le pile ricaricabili sotto la supervisione di un ATTENZIONE! Non usare mai pile con fughe o fessure, non mischiare mai diversi tipi di pile, marca, antichità o carica diversa. Le pile usate non devono essere gettate al fuoco. italiano adulto. Non esporre questo prodotto né le pile al fuoco, le pile potrebbero esplodere o scoppiare.

Sostituzione delle pile EXO Quando le pile stanno per scaricarsi si accenderà una spia blu (11c) nel pannello frontale. Per sostituirle bisogna capovolgere il seggiolino ed aprire il compartimento con un cacciavite a stella. Si necessitano 3 pile AA.
