EXO - Kindersitz JANE - Kostenlose Bedienungsanleitung

Produkttyp	Kindersitz Gruppe 1
Marke	JANE
Modell	EXO
Normen	ECE R44/04
Kindgewicht	9 bis 18 kg (ca. 9 Monate bis 4 Jahre)
Installation	In Fahrtrichtung, ISOFIX + Top Tether oder Dreipunktgurt
Gurtsystem	5-Punkt, höhenverstellbar (4 Positionen)
Neigung	5 Positionen
Stromversorgung	3 AA-Batterien (für elektronische ISOFIX-Erkennung)
Bezugsmaterial	Handwaschbarer Stoff bei max. 30°C
Sitzgewicht	Ca. 8 kg (Schätzung)
Sicherheit	Elektronische ISOFIX-Erkennung, visuelle und akustische Anzeigen, Seitenaufprallschutz, Top Tether-Kippsicherung
Pflege	Bezug abnehmbar, Handwäsche; Kunststoffteile mit lauwarmem Wasser und Seife reinigen
Mitgeliefertes Zubehör	Top Tether-Gurt mit Haken, Gurtführung, Bedienungsanleitung, Kurzanleitung
Reparierbarkeit	Keine Ersatzteile verfügbar; nach heftigem Aufprall ersetzen
Garantie	Herstellergarantie nur für den Erstkäufer
Recycling	Entspricht der Richtlinie 2002/96/EG (WEEE)
Anleitung	In mehreren Sprachen verfügbar, Aufbewahrung im seitlichen Fach der Basis

Häufig gestellte Fragen - EXO JANE

Wie installiere ich den Sitz EXO mit dem ISOFIX-System?

Lösen Sie die ISOFIX-Verankerungen, indem Sie die vordere Lasche der Basis anheben. Führen Sie die Verankerungen zu den Verankerungspunkten des Fahrzeugs und drücken Sie, bis ein Klicken zu hören ist. Überprüfen Sie, ob die grünen Anzeigen auf der Konsole leuchten. Ziehen Sie dann den Top Tether-Gurt heraus, haken Sie ihn am vorgesehenen Verankerungspunkt ein und spannen Sie ihn, bis die rote Spannungsanzeige verschwindet.

Wie stelle ich die Höhe des Gurtsystems ein?

Ziehen Sie am Ring an der Kopfstütze, um die Verstellung zu entriegeln. Verschieben Sie die Kopfstütze auf die gewünschte Höhe (4 Positionen), bis ein Einrasten zu hören ist. Die Gurte sollten leicht über den Schultern des Kindes liegen.

Kann ich den Sitz auf dem Beifahrersitz installieren?

Ja, sofern der Frontairbag deaktiviert ist. Es wird empfohlen, die Rücksitze zu bevorzugen. Niemals auf einem Sitz mit aktivem Airbag verwenden.

Was tun, wenn die ISOFIX-Anzeige nach der Installation rot bleibt?

Wenn die Anzeige rot ist, sind die Verankerungen nicht richtig befestigt. Drücken Sie den TEST-Knopf zur Überprüfung. Trennen Sie die Verankerungen und beginnen Sie die Installation erneut, wobei Sie sicherstellen, dass sie einrasten. Wenn das Problem weiterhin besteht, schlagen Sie in der Anleitung nach.

Wie wasche ich den Bezug des Sitzes EXO?

Der Bezug ist abnehmbar. Entfernen Sie zuerst die abnehmbaren Teile (Kopfstütze, Schulterpolster). Lösen Sie den Rand des Bezugs und öffnen Sie den zentralen Klettverschluss, um den Bezug zu entfernen. Waschen Sie ihn per Hand bei max. 30°C. Kein Bleichmittel oder Trockner verwenden.

Welcher Batterietyp wird für den elektronischen ISOFIX-Detektor verwendet?

Verwenden Sie 3 AA-Batterien (LR6). Setzen Sie sie unter Beachtung der Polarität ein. Mischen Sie nicht neue und gebrauchte Batterien oder verschiedene Batterietypen. Entfernen Sie gebrauchte Batterien aus dem Fach.

Bis zu welchem Gewicht kann mein Kind den Sitz EXO nutzen?

Der Sitz ist für Kinder von 9 kg bis 18 kg (Gruppe 1, ca. 9 Monate bis 4 Jahre) zugelassen. Er muss in Fahrtrichtung installiert werden.

Wie verwende ich den Top Tether-Gurt?

Ziehen Sie den Gurt aus seiner Tasche auf der Rückseite des Sitzes. Haken Sie den Haken an einem vorgesehenen Verankerungspunkt im Fahrzeug ein (siehe Fahrzeughandbuch). Spannen Sie den Gurt, bis die Spannungsanzeige grün wird (kein Rot mehr). Zum Lösen lockern Sie zuerst den Gurt.

Was tun, wenn der Sitz bei einem Unfall einen heftigen Aufprall erlitten hat?

JANE empfiehlt, den Sitz EXO nach einem heftigen Aufprall durch einen neuen zu ersetzen, auch wenn keine Schäden sichtbar sind. Die Sicherheit kann nach einem Unfall nicht gewährleistet werden.

Ist der Sitz EXO mit allen Fahrzeugen kompatibel?

Der Sitz ist vom Typ 'Universal' und auf den meisten Autositzen mit Dreipunktgurten oder ISOFIX-Verankerungen anpassbar. Überprüfen Sie die Kompatibilität im Handbuch Ihres Fahrzeugs. Nicht mit einem Zweipunktgurt verwenden.

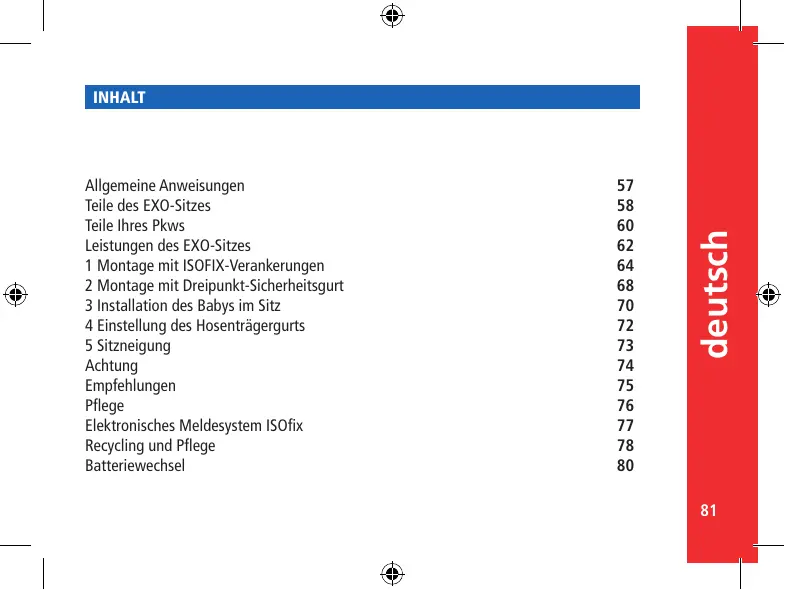

BEDIENUNGSANLEITUNG EXO JANE

Allgemeine Anweisungen 57

Teile des EXO-Sitzes 58

Teile Ihres Pkws 60

Leistungen des EXO-Sitzes 62

1 Montage mit ISOFIX-Verankerungen 64

2 Montage mit Dreipunkt-Sicherheitsgurt 68

3 Installation des Babys im Sitz 70

4 Einstellung des Hosenträgergurts 72

5 Sitzneigung 73

Achtung 74

Empfehlungen 75

Pflege 76

Elektronisches Meldesystem ISOfix 77

Recycling und Pflege 78

Batteriewechsel 80

Der neue EXO von JANÉ ist ein zum Schutz des Kindes im Auto entworfener Sitz, der für Kinder ab einem Alter von ca. 9 Monaten (ab 9 kg Gewicht) bis ca. 4 Jahre (18 kg Gewicht) vorgesehen ist.

EXO hat die anspruchsvollen Sicherheitsprüfungen der EU-Richtlinie ECE 44/04 für die Gruppe 1 bestanden.

EXO ist mit den meisten Fahrzeugsitzen kompatibel. Wenn der Fahrzeughersteller erklärt, dass die Autositze für den Einbau der Kindersitze des Typs „Universal“ vorgesehen sind, ist die Kompatibilität vollständig.

Es ist sehr wichtig, dass Sie diese Anweisungen aufmerksam durchlesen, bevor Sie den ExoSitz das erste Mal verwenden. Vergewissern Sie sich, dass alle diejenigen, die ihn benutzen, mit seinem Einbau und Gebrauch vertraut sind. Es ist festgestellt worden, dass ein erheblicher Prozentsatz der Benutzer der Sicherheitssitze den Sitz nicht richtig einbauen. Das Verstehen der Bedienungsanleitungen und ihre richtige Anwendung ist für die Sicherheit so wichtig wie der Sitz selbst.

Bewahren Sie die Anweisungen und den Schnellführer im Fach auf, das sich an einer Seite der Basis befindet und sehen Sie in ihnen bei Fragen nach. Sie können sie auch auf unserer Webseite www.jane.es finden.

ALLGEMEINE ANWEISUNGEN

Um das Kind angemessen zu schützen, seinen Komfort und die Befestigung im Fahrzeug zu gewährleisten, müssen Sie folgende Anweisungen beachten:

• Der EXO-Kindersitz kann sowohl auf dem Vordersitz, wenn er keinen Airbag hat, als auch auf dem Rücksitz Ihres Wagens angebracht werden. Auf jeden Fall wird empfohlen, ihn auf den Rücksitzen anzubringen. Wenn Sie ihn auf dem Vordersitz anbringen, darf dieser KEINEN Airbag haben oder er muss ausgeschaltet sein.
• Er darf nur in Pkws verwendet werden, die mit automatischen Dreipunkt-Sicherheitsgurten ausgestattet und nach der EU-Regelung ECE-16 oder anderen entsprechenden Vorschriften zugelassen sind. Er darf NICHT mit einem Zweipunkt-Sicherheitsgurt verwendet werden.
• Nicht alle Sicherheitssysteme sind exakt gleich, weshalb empfohlen wird, dass Sie den EXO-Sitz in dem Auto, in dem er angebracht wird, überprüfen.
• Es ist sehr wichtig, dass Sie keine gebrauchten Produkte verwenden, da JANÉ nur für die vom ersten Käufer gebrauchten Artikel die vollständige Sicherheit gewährleisten kann.
• JANÉ empfiehlt, den EXO-Sitz durch einen neuen zu ersetzen, wenn er bei einem Unfall starken Erschütterungen ausgesetzt gewesen ist.
• Überprüfen Sie, ob sich alle Gurte in ihrer richtigen Position befinden und ordnungsgemäß an den EXO-Sitz angepasst sind. Achten Sie darauf, dass kein Gurt verdreht ist. Sie müssen dem Kind klar machen, dass es unter keinen Umständen mit den Gurten oder seinen Verschlüssen hantieren darf.
• Dieser Sitz ist für den Gebrauch im Auto entworfen, weshalb er außerhalb von diesem nicht verwendet werden darf.

Teile des EXO-Sitzes

1 Sockel, Basis
2 Sitz
3 Kopfstütze
4 Griff zur Höhenverstellung der Kopfstütze
5 5-Punkt-Gurtschloss
6 Hosenträgergurtspanner
7 Schultergurt
8 Schulterpolster
9 Schrittgurt
10 ISOfix-Verankerungen
11 Statuspanel des ISOfix
11a Testknopf
11b Kontrolllampe für ISOfix-Status
11c Kontrolllampe für leere Batterie
12 Auszugshebel für ISOfix
13 Entriegelungsknöpfe für ISOfix
14 Anti-Rotationsgurt (Top Tether)
14a Top Tether Haken
14b Spanner

14c Tasche
14d Spannungsanzeiger
15 Durchgang für Beckengurt des Autos
16 Schultergurtsperre
17 Schultergurtöse
18 Gurtspannhebel
19 Neigungsverstellhebel
20 Fach für Bedienungsanleitungen
21 ISOfix-Führungen
22 Bedienungsanleitung
23 Schnellführer

Teile Ihres Pkws

1 Dreipunkt-Sicherheitsgurt. Er besteht aus zwei deutlich getrennten Teilen:
1a Der Teil unter dem Becken oder der Schulterteil, der vom Gurtschloss aus über Brust und Schultern verläuft.
1b Der Beckenteil, der über die Beine verläuft.
1c Gurtschloss
2 Zweipunkt-Sicherheitsgurt. ACHTUNG! Der EXO-Sitz darf nicht mit diesem Gurtyp angebracht werden.

3 ISOfix-Verankerungen. Die Verankerungen befinden sich in der Schnittstelle zwischen Sitz und Rückenlehne. Weder alle Sitzplätze noch alle Autos verfügen über diese Verankerungen. Sehen Sie im Handbuch Ihres Autos für weitere Informationen nach.
4 Anti-Rotationsgurt (Top Tether). Der Hersteller Ihres Autos muss einige Ösen auf der Rückseite des Sitzes zur Befestigung des Antirotationssystems von ISOfix hinterlassen haben. Sie befinden sich bei jeder Marke und bei jedem Modell an einer anderen Stelle. Sehen Sie im Handbuch Ihres Autos nach, um zu erfahren, wo Sie sie finden können.

Leistungen des EXO-Sitzes

Der EXO-Sitz ist mit den neuesten Sicherheits- und Komfortfortschritten entworfen worden:

1. Der EXO-Sitz kann mit Dreipunkt-Sicherheitsgurten oder mit ISOfix-Verankerungen montiert werden.
   2.Wenn Sie ISOfix verwenden, verfügt der EXO-Sitz über einen Top Tether Gurtspanner als Antirotationssystem.
2. Die ISOfix-Verankerungen sind durch einen Pneumatikkolben am Sitz befestigt. Dieses einzigartige und patentierte System dämpft die Aufprallhärte.
3. Die Höhe der Schultergurte wird eingestellt, ohne dass die Gurte herausgezogen werden müssen. Dieser Schritt kommt zu einer Ko-

pfstütze, die bei einem Seitenaufprall besser schützt und gleichzeitig den Kopf stützt, hinzu.

1. Bei der Verstellung der Schultergurte nach oben verschiebt sich der Schrittgurt nach außen. Auf diese Weise verfügt Ihr Kind, während es wächst, auch über mehr Platz im Schritt.
2. Die Spannung des Hosenträgergurts des EXO-Sitzes wird von den Beckengurten aus durchgeführt, während dies bei den meisten Sitzen durch die Schultergurte geschieht. Dies verbessert das Aufprallverhalten und ermöglicht außerdem, über mehr Gurt bei der Installation Ihres Kindes zu verfügen.
3. Der EXO-Sitz hat elektronische Sensoren

integriert, um zu erfahren, ob die ISOfix-Verankerungen richtig eingebaut worden sind. Sie können regelmäßig überprüfen, ob die Verankerungen richtig verankert sind.

8.Wenn die Montage mit einem Dreipunkt-Sicherheitsgurt erfolgt, verfügt der EXO-Sitz über einen Spanner. Mit ihm bleibt der Sitz fest in Ihrem Autositz verankert.

1. Das Innere des Sitzes ist mit einem aufprallabsorbierenden Material beschichtet. Obwohl die Verwendung dieses Materials nur im Kopfbereich obligatorisch ist, wird der EXO-Sitz mit ihm auf der gesamten Fläche, die mit Ihrem Kind in Berührung kommt, ausgestattet, sogar an den Füßen.

2. Der Sitz verfügt über große Belüftungsfenster.

Montage des Sitzes im Auto

Der EXO-Sitz muss in FAHRTRICHTUNG montiert werden. Vorzugsweise auf den Rücksitzen und niemals auf mit Frontairbag ausgestatteten Sitzen. Wenn Sie den Sitz mit den ISOfix-Verankerungen montieren möchten, vergewissern Sie sich, dass die Stelle, an der Sie ihn montieren werden, über die Verankerungen verfügt.

ACHTUNG! VON DER POSITION IN FAHR-TRICHTUNG WIRD FÜR BABYS, DIE WENIGER ALS 9 KG WIEGEN, AUSDRÜCKLICH ABGERATEN.

1 Montage mit ISOFIX-Verankerungen

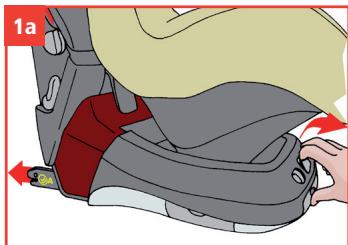

1a Ziehen Sie die ISOfix-Verankerungen (10) heraus, indem Sie den sich auf der Vorderseite der Basis befindenden Hebel (12) ziehen.

1b Führen Sie beide Verankerungen auf die Achsen und drücken Sie, bis beide Seiten verriegelt sind. Zwei grüne Lämpchen auf dem Frontpanel (11b) oder zwei grüne Signale auf den Verankerungen (10) zeigen Ihnen an, dass beide verankert sind. Sollten ein oder beide Lämpchen und/oder die Signale auf rot aufleuchten, müssen Sie es erneut versuchen.

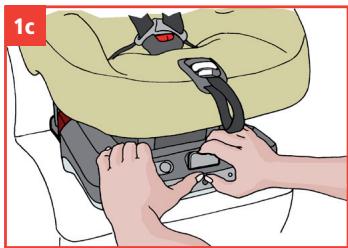

1c Ziehen Sie erneut den Auszugshebel der Verankerungen (12) und drücken Sie den Sitz gegen die Rückenlehne des Autos. Lassen Sie den Hebel los, ohne mit dem Drücken aufzuhören und die Verankerungen sind arretiert.

1d Ziehen Sie den Top Tether Gurt aus seiner Tasche (14a), die sich auf der Rückseite des Sitzes befindet.

1e Haken Sie ihn in eine der vom Autohersteller vorgesehenen Verankerungen ein.

1f Zum Schluss spannen Sie den Gurt solange, bis das rote Signal im Spannungsanzeiger (14c) verschwindet.

Zum Herausnehmen des Sitzes, wenn ISOfix verwendet wird, müssen Sie Folgendes machen:

1g Lockern Sie den Top Tether Gurt und trennen Sie den Haken (14b).

1h Entriegeln Sie die Verankerungen, indem Sie beide Entriegelungsknöpfe (13) nach innen schieben. Die Lämpchen des Frontpanels (11c) leuchten rot auf.

1i Ziehen Sie den Sitz heraus. Sie können die ISOfix-Verankerungen aufbewahren, indem Sie den Vorderhebel (12) ziehen und die Verankerungen in das Innere des Sockels drücken. Sie können den Top Tether Gurt (14) in der Tasche (14c) aufbewahren.

2 Montage mit Dreipunkt-Sicherheitsgurt

2a Bringen Sie den EXO-Sitz in die am stärksten geneigte Position (siehe 5, Verstellung der Rückenlehne) und drehen Sie den Spannhebel (18) zur Rückseite des Sitzes. Führen Sie die Gurtschnalle des Dreipunkt-Sicherheitsgurts zwischen dem Sockel und dem Sitz (15) hindurch und schließen Sie sie.

2b Schieben Sie den Schultergurt des Autogurts durch die Arretierung (16) des Oberteils des Sitzes. Nur denjenigen, der sich auf der entgegengesetzten Seite vom Gurtschloss befindet. Schließen Sie die Arretierung.

2c Drücken Sie den EXO-Sitz gegen den Autositz und spannen Sie den Autogurt mit der Hand.

2d Führen Sie den Gurt durch die rote Öse (17) des Sitzes.

2e Zum Schluss drehen Sie den Spannhebel (18) zur Vorderseite des Sitzes.

3 Installation des Babys im Sitz

3a Lockern Sie den Hosenträgergurt, indem Sie die Gurte über den Gurtverschluss ziehen, während Sie auf den Spanknopf drücken.

3b Öffnen Sie das Gurtschloss (5). Um die Installation des Babys im Sitz zu vereinfachen, können Sie die Gurte an den Seitenbändern befestigen.

3c Setzen Sie das Baby in den Sitz und vergewissern Sie sich, dass es hinten und mit geradem Rücken sitzt. Verbinden Sie die oberen äußeren Enden der Gurtschnallen.

3d Führen Sie sie in das Schloss ein und drücken Sie, bis Sie das Einrasten hören.

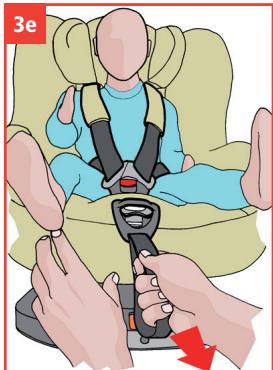

3e Ziehen Sie den Spanngurt (6).

4 Einstellung des Hosenträgergurts

Höhenverstellung des Schultergurts

Überprüfen Sie, wenn das Kind richtig im Sitz sitzt, die geeignete Position der Schultergurte, die sich leicht über den Schultern des Babys befinden müssen. Der EXO verfügt über 4 Höhen. Bei der Höhenverstellung verschiebt sich die Kopfstütze. Zur Höhenverstellung müssen Sie folgende Schritte befolgen:

4a Ziehen Sie an der über der Kopfstütze (4) gelegenen Öse, um die Kopfstütze zu entriegeln.
4b Schieben Sie die Kopfstütze (3) in die für das Baby benötigte Position und lassen Sie die Öse los.
4c Schieben Sie die Kopfstütze, bis Sie das Einrasten hören. Ziehen Sie an der Kopfstütze, um ihre Befestigung zu überprüfen.

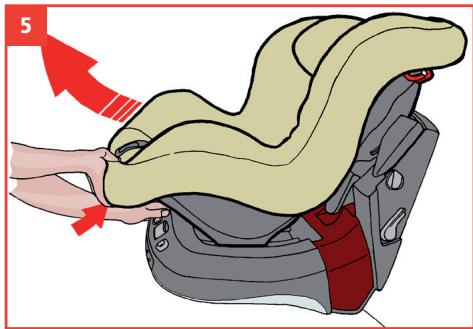

5 Sitzneigung

Der EXO-Sitz wird durch einen sich am Vorderteil des Sitzes (19) befindenden Hebel geneigt. Er verfügt über 5 Positionen.

Um den Sitz zu neigen, drücken Sie auf den Hebel (19) und schieben den Sitz in die gewünschte Position.

ACHTUNG

• Lassen Sie das Kind nie unbeaufsichtigt.
• Jede Änderung oder Hinzufügung am Gerät ohne die passende Genehmigung von JANÉ kann die Sicherheit des Rückhaltesystems schwer beeinträchtigen.
• Wenn Sie die Anweisungen für die richtige Verwendung des Rückhaltesystems nicht sorgfältig befolgen, können Sie die Sicherheit des Kindes gefährden.
• Diese Sicherheitsvorrichtung darf weder ohne ihren Bezug verwendet werden, noch durch einen anderen, der nicht der Originalbezug ist, ersetzt werden, da er ein integraler Bestandteil der Sicherheitseigenschaften des Systems ist.
• Überprüfen Sie, ob der Sitz richtig angebracht worden ist.
• Vergewissern Sie sich, dass der Gurt nicht zwischen den Klappsitzen oder den Türen eingeklemmt ist.
• Verwenden Sie den Sitz NICHT in Fahrtrichtung für Babys, die weniger als 9 kg wiegen.

EMPFEHLUNGEN

• Bewahren Sie diese Bedienungsanleitung für zukünftige Nachfragen auf. Führen Sie sie immer in ihrem Fach, das sich an der Seite der Basis (20) befindet, mit sich.
• Vergewissern Sie sich, dass im Auto sowohl das Gepäck als auch jeder andere Gegenstand, der bei einem Unfall Schäden verursachen kann, ordnungsgemäß befestigt oder aufbewahrt wird.
• Der EXO-Sitz muss ordnungsgemäß mit den Sicherheitsgurten befestigt werden, auch wenn er nicht benutzt wird, da er bei einem Unfall herausgeschleudert und Verletzungen bei den Fahrzeuginsassen verursachen könnte.
• Denken Sie daran, den EXO-Sitz nicht in Pkws mit Frontairbag zu verwenden, außer wenn er ausgeschaltet oder deaktiviert werden kann. In diesem Fall sollten Sie den Hersteller oder Verkaufsladen Ihres Autos um Rat fragen.

PFLEGE

Setzen Sie den Bezug nicht langer Sonneneinstrahlung aus, während der Sitz nicht benutzt wird, sondern bedecken Sie ihn oder bewahren Sie ihn im Gepäckträgerfach auf.

Waschen Sie die Plastikteile mit lauwarmem Wasser und Seife und trocknen Sie danach alle Einzelteile gewissenhaft ab. Der Bezug kann zum Waschen abgenommen werden. Befolgen Sie die folgenden Anweisungen:

Ziehen Sie die Kopfstütze und die Schulterschützer aus dem Bezug heraus. Entfernen Sie den Bezug um den Flügel des Sitzes. Öffnen Sie den Klettverschluss des Hauptteils und ziehen Sie den Bezug heraus.

Waschen Sie mit der Hand und einer Temperatur, die nie höher als 30°C ist.

Um den Bezug wieder anzubringen, müssen Sie die gleichen Schritte in umgekehrter Reihenfolge befolgen.

Elektronisches Meldesystem ISOfix

Dieses System zeigt an, ob die ISOfix-Verankerungen verbunden sind. Sie können den Status der ISOfix durch einige Lämpchen im Frontpanel sehen und durch einige Pfiffe, die es aussendet, hören. Das Frontpanel besitzt 3 LEDS und die seitlichen (11b) zeigen den Status der ISOfix an: Grün, wenn sie gut verbunden sind (langer Pfiff), rot, wenn sie getrennt sind (unterbrochener Pfiff). Während der Montage mit ISOfix-Verankerungen wird das Elektroniksystem automatisch aktiviert. Um den aktuellen Status der ISOfix-Verankerungen nach der Montage zu erfahren, drücken Sie auf die Taste „Test“.

Das LED in der Mitte (11c) blinkt, wenn die Batterien fast leer sind.

Recycling und Pflege

Dieses Meldesystem muss entsprechend der EU-Richtlinie 2002/96/CE recycelt werden. Alle elektrischen oder elektronischen Geräte müssen getrennt auf den von den lokalen Behörden bestimmten Sammelstellen entsorgt werden.

HINWEISE: Achtung! Der Batteriewechsel muss von einem Erwachsenen durchgeführt werden. Bewahren Sie die Batterien immer außerhalb der Reichweite von Kindern auf. Verwenden Sie nur die empfohlenen Batterien. Legen Sie die Batterien mit der richtigen Polarität ein. Mischen Sie weder verschiedene Batterietypen noch neue mit gebrauchten Batterien. Laden Sie nicht-wiederaufladbare Batterien nicht auf. Nehmen Sie die verbrauchten Batterien des elektronischen Meldesystems heraus. Verursachen Sie keine Kurschlüsse in den Terminals. Bewahren Sie die Verpackung immer außerhalb der Reichweite des Kindes auf. Laden Sie nur wiederaufladba-

re Batterien unter der Aufsicht eines Erwachsenen auf. Setzen Sie weder dieses Produkt noch die Batterien dem Feuer aus, denn die Batterien könnten explodieren oder platzen.

ACHTUNG! Verwenden Sie nie Batterien, die Anzeichen von undichten oder aufgeplatzten Stellen aufweisen, mischen Sie nie Batterietypen, -marken, -alter oder Batterien mit unterschiedlicher Ladung. Die benutzten Batterien dürfen nicht ins Feuer geworfen werden.

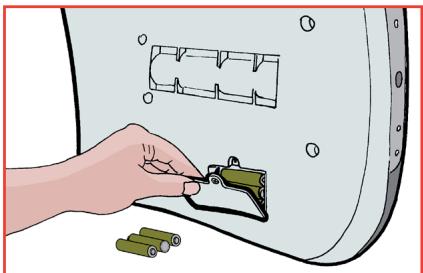

Batteriewechsel

Wenn die Batterien fast leer sind, leuchtet eine blaue Kontrolllampe (11c) im Frontpanel auf. Um sie durch neue zu ersetzen, müssen Sie den Sitz umdrehen und das Fach mit einem Kreuzschraubendreher öffnen. Sie benötigen 3 AA Batterien.
