CEN 126 IN - Meuble de cuisine ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type de meuble	Meuble sous-évier
Matériau	Bois aggloméré avec revêtement mélaminé
Finition	Blanc ou couleur bois clair
Dimensions approximatives	Largeur 100-120 cm, hauteur 80-90 cm, profondeur 50-60 cm
Nombre de portes	2
Type de portes	Charnières à montage rapide
Poignées	En métal ou plastique, forme ergonomique
Compartiments internes	1 espace ouvert central pour évier
Type de montage	Auto-assemblage avec visserie fournie
Accessoires inclus	Charnières, vis, pieds réglables
Poids approximatif	20-30 kg
Utilisation recommandée	Installation sous évier de cuisine
Entretien	Nettoyage avec chiffon humide
Origine	Non précisé
Garantie	Non précisée

FOIRE AUX QUESTIONS - CEN 126 IN ROSIERES

Comment installer le ROSIERES CEN 126 IN ?

Pour installer le ROSIERES CEN 126 IN, suivez le manuel d'installation fourni. Assurez-vous que l'appareil est placé sur une surface plane et stable, et que toutes les connexions électriques et de plomberie sont correctement effectuées.

Quels sont les dimensions du ROSIERES CEN 126 IN ?

Les dimensions du ROSIERES CEN 126 IN sont de 60 cm de large, 60 cm de profondeur et 85 cm de hauteur.

Comment nettoyer le ROSIERES CEN 126 IN ?

Pour nettoyer le ROSIERES CEN 126 IN, utilisez un chiffon doux et un détergent doux. Évitez les produits abrasifs et les éponges rugueuses qui pourraient rayer la surface.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché. Ensuite, vérifiez le fusible ou le disjoncteur. Si le problème persiste, contactez le service après-vente.

Comment régler la température du ROSIERES CEN 126 IN ?

La température peut être réglée à l'aide du panneau de commande. Tournez le bouton de température vers la droite pour augmenter la chaleur et vers la gauche pour la diminuer.

Le ROSIERES CEN 126 IN a-t-il une garantie ?

Oui, le ROSIERES CEN 126 IN est généralement livré avec une garantie de 2 ans. Pour plus de détails, veuillez consulter le manuel d'utilisateur.

Comment résoudre un problème de fuite d'eau ?

Vérifiez les connexions de plomberie pour vous assurer qu'elles sont bien serrées. Inspectez également les joints et les tuyaux pour détecter toute usure ou dommage. Si le problème persiste, contactez un professionnel.

Quels accessoires sont compatibles avec le ROSIERES CEN 126 IN ?

Le ROSIERES CEN 126 IN est compatible avec divers accessoires tels que les grilles de cuisson, les plats à rôtir et les ustensiles de cuisine en métal. Vérifiez le manuel pour des recommandations spécifiques.

MODE D'EMPLOI CEN 126 IN ROSIERES

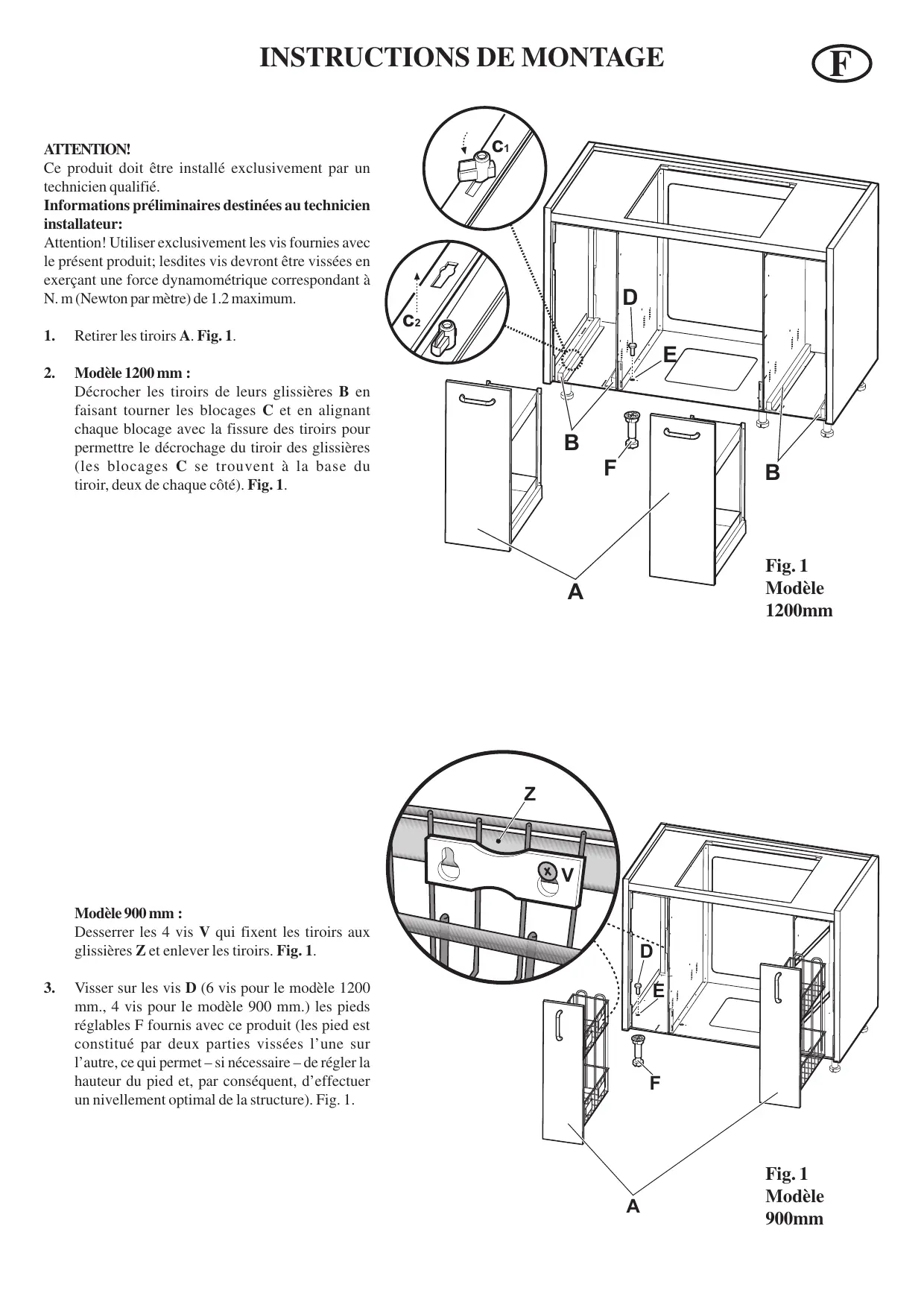

Ce produit doit être installé exclusivement par un technicien qualifié.

Informations préliminaires destinées au technicien installateur:

Attention! Utiliser exclusivement les vis fournies avec leprésent produit; lesdites vis devront'être visées en exerçant une force dynamométrique correspondant à N. m (Newton par mètre) de 1.2 maximum.

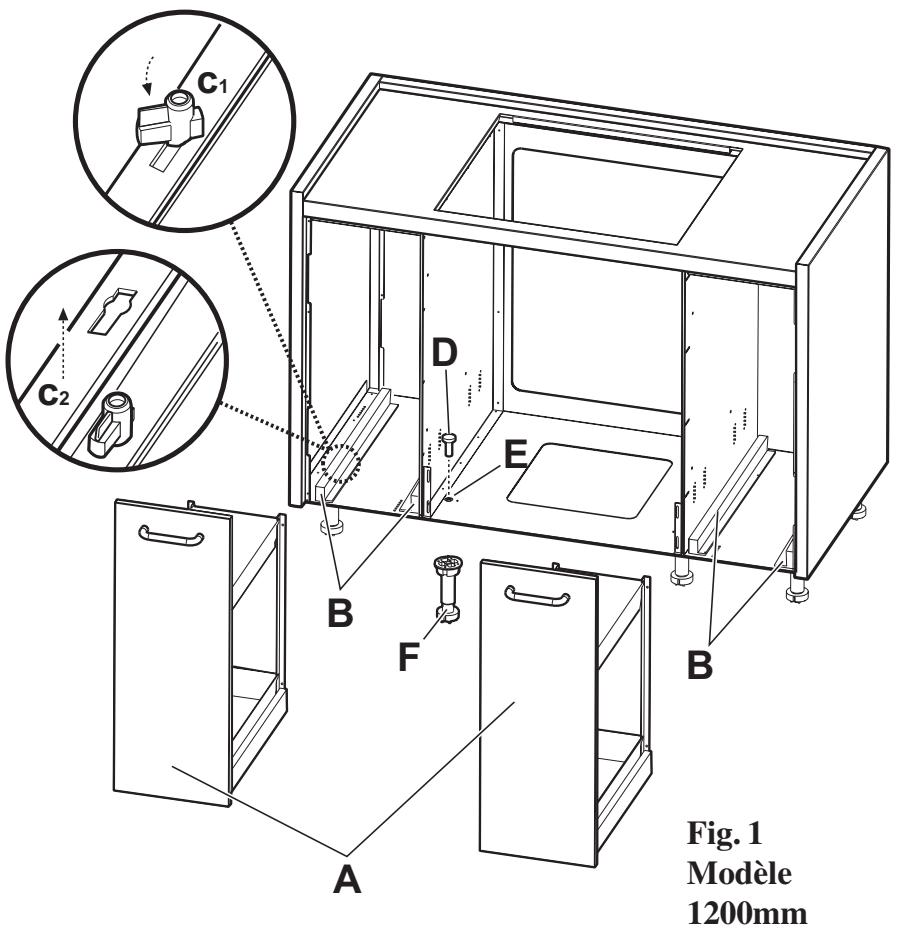

1. Retirer les tiroirs A. Fig. 1.

2. Modèle 1200 mm :

Décrocher les tiroirs de leurs glissières B en faisant tourner les blocages C et en alignant chaque blocage avec la fissure des tiroirs pour permettre le décrochage du tiroir des glissières (les blocages C se trouvent à la base du tiroir, deux de chaque côté). Fig. 1.

Modèle 900 mm :

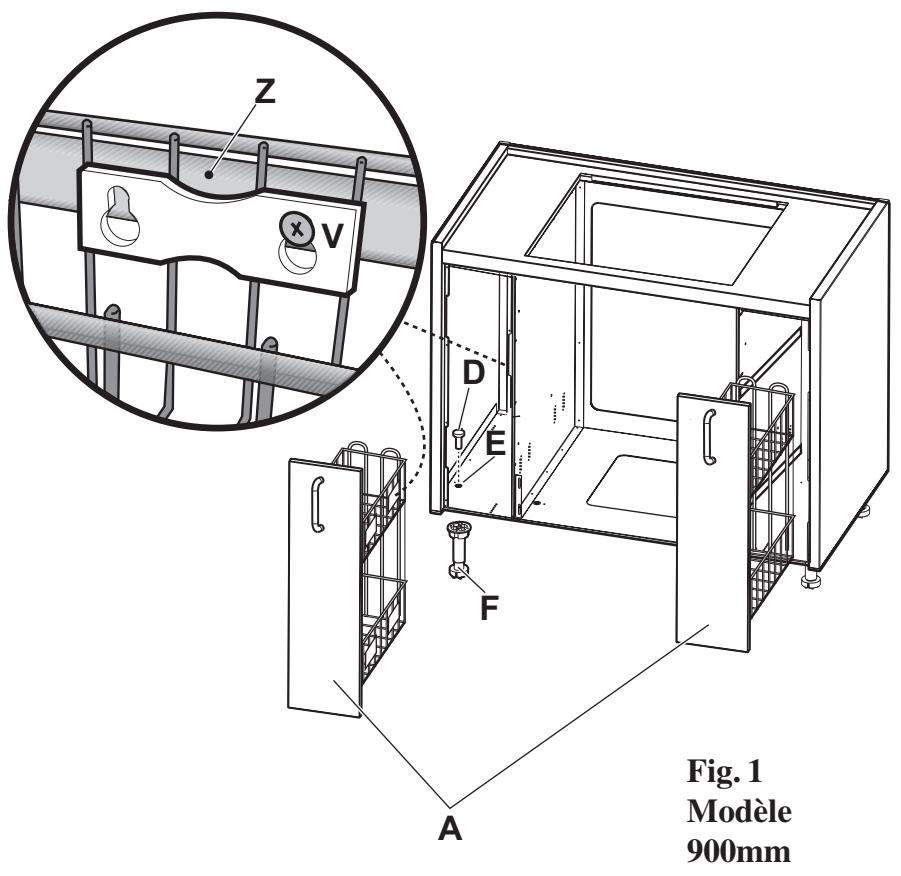

Desserrer les 4 vis V qui fixent les tiroirs aux glissières Z et enlever les tiroirs. Fig.1.

1. Visser sur les vis D (6 vis pour le modele 1200 mm., 4 vis pour le modele 900~mm .) les pieds reglables F fournis avec ce produit (les pied est constitué par deux parties visées l'une sur l'autre, ce qui permet - si nécessaire - de régler la hauteur du pied et, par conséquent, d'effectuer un nivélément optimal de la structure). Fig. 1.

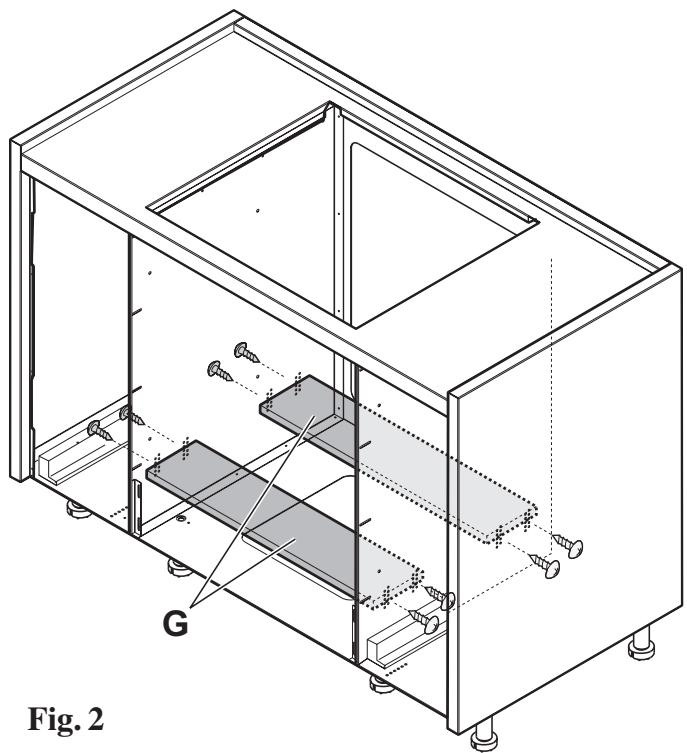

1. REMARQUE: Les supports du four G sont fournis déjà montés; il est possible d'en régler la hauteur, selon les nécessités, en effectuant les opérations suivantes:

a. Démonter les supports du four G en retardant les vis laterales qui le fixent aux parois du logement-four.
b. Positionner les deux supports G du four jusqu'à ce qu'ils atteignent la hauteur souhaitation, puis fixer ces derniers dans la nouvelle position, à l'aide des vis spécifique prévues.

Attention! Fixer les supports de façon à ce que, lorsque le four est monté, il reste un espace minimum de 5mm . entre le côte supérieur du four et le côte inférieur du plan de cuisson, afin de permettre le passage de l'air de refroidissement pour le four. Fig. 2.

Fig. 2

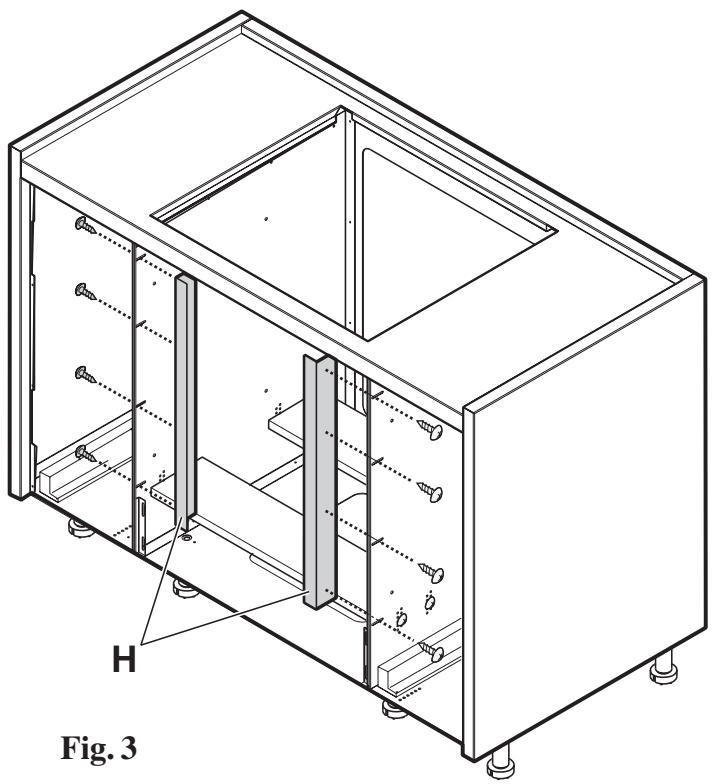

1. REMARQUE: Les brides H pour la fixation définitive du four sont fournies déjà montées; il est possible d'en régler la profondeur, selon les nécessités, en effectuant les opérations suivantes:

a. Desserrer les vis qui fixent les brides H.
b. Déplacer les brides H jusqu'à ce qu'elles atteignent la profondeur souhaitée (les brides doivent être positionnées de façon à ce que le cadre du four, lorsque l'installation est terminée, soit parfaitement aligné avec les tiroirs lateraux).

Fig. 3.

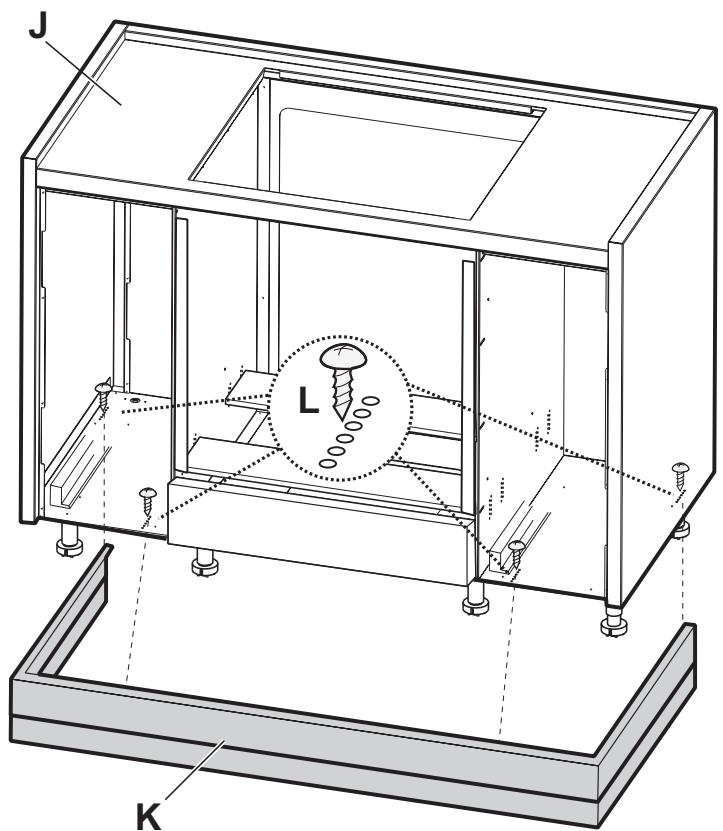

1. Positionner le meuble dans la zone可以选择 et vérifier que le plan de travail J est parfaitement horizontal (le cas échéant, régler les pieds F). Fig. 5.
2. Fixer la plaine K au meuble à l'aide de 4 vis (la plaine peut être fixée à différentes profondeurs en fonction des nécessités, dans ce but plusieurs séries de troughs L sont percées). Fig. 5.

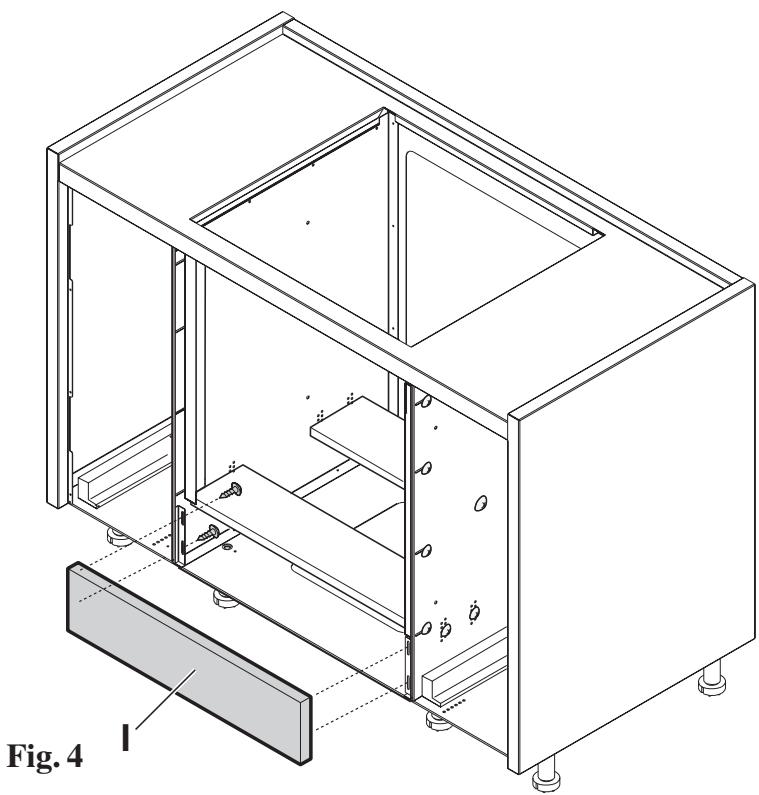

1. REMARQUE: La partie frontale inférieure de raccord du four I est fournie deja montée; veiller à ce qu'elle soit positionnée correctement par rapport au four qui doit être installé en effectuant les opérations suivantes:

a. Insérer le four et ouvrir le volet du four;
b. veiller à ce que l'ouverture ne soit entravée en aucune sorte par la partie frontale et installer le four; dans le cas contraire:

b1. régler la position de la partie frontale;
b2. sortir le four;
b3. desserrer les vis qui fixent le raccord contre les parois du logement du four;
b4. régler la hauteur de la partie frontale, puis serrer à nouveau les vis;

c. repeter les opérations indiquées aux points a et b. Fig. 4.

Fig. 5

1. Remonter les tiroirs (les bloquer avec les dispositifs de blocage C dans le cas du modulo 1200mm ou accrocher les tiroirs aux vis V placees sur les glissières Z-fig. 1). Fig. 6.

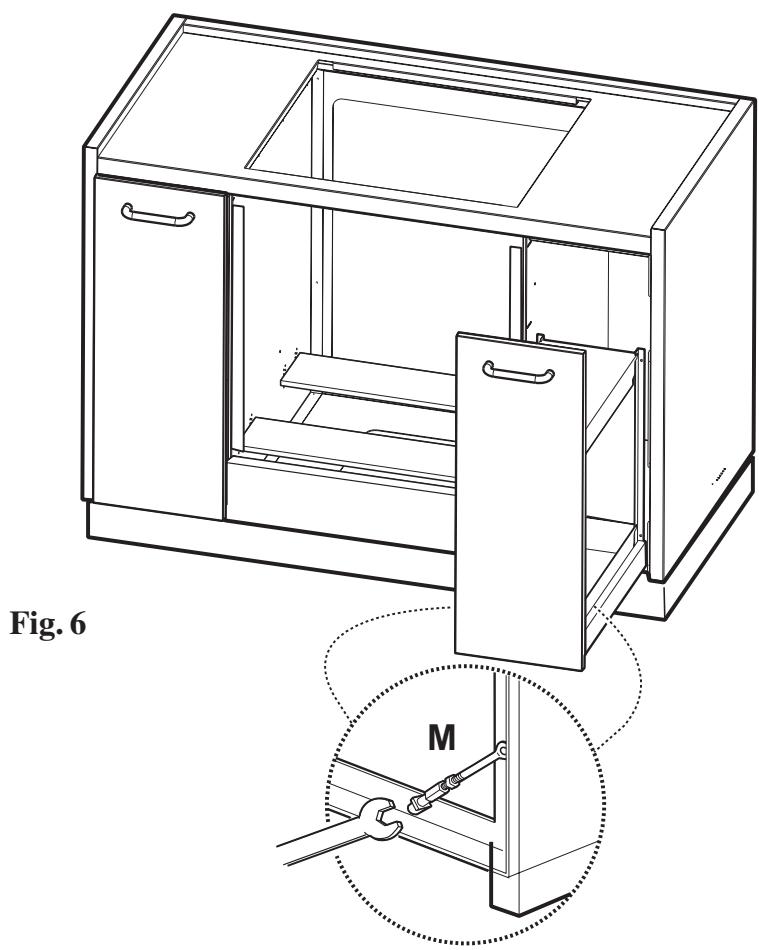

2. Régler la fermeture des tiroirs extractibles en agissant sur les vis de réglage M. Fig. 6.

CAUTION!
