GEBRUIKSAANWIJZING CEN 126 IN ROSIERES

Dit product mag uitsluitend worden geinstalleerd door een gekwalificeerd technicus.

Informatie vooraf voor de installmenteur:

Let op! Gebruikuitsluitend de bijgeleverde schroeven,\ deze要去en worden aangehaald met een\ aanhaalkoppel van max. 1,2 Nm (Newton per meter).

1. Haal de laden Auit het meubel.Afb.1.

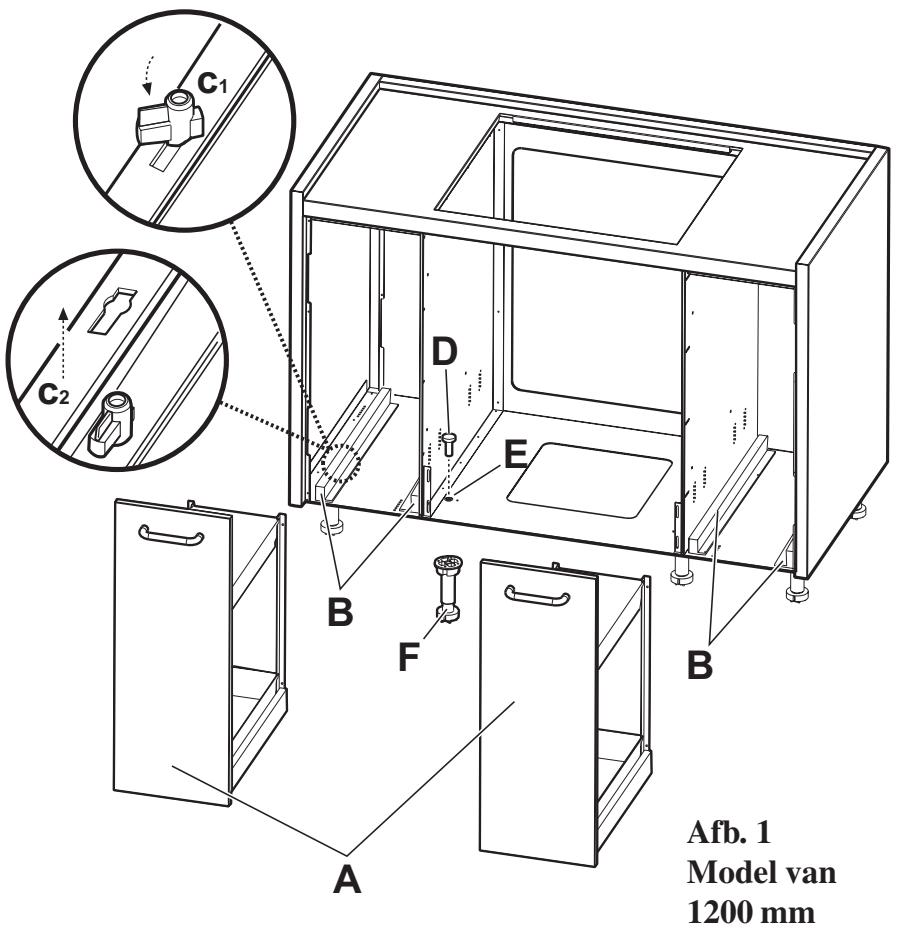

2. Model van 1200 mm:

Maak de laden los van de rails B door de blokkeringen C te draaien en elk blokje uit te lijnen met de uitsparing van de laden, totdat de lade loskomt van de rails (de blokkeringen C bevinden zich aan de onderkant van de lade, twee aan elke kant). Afb.1.

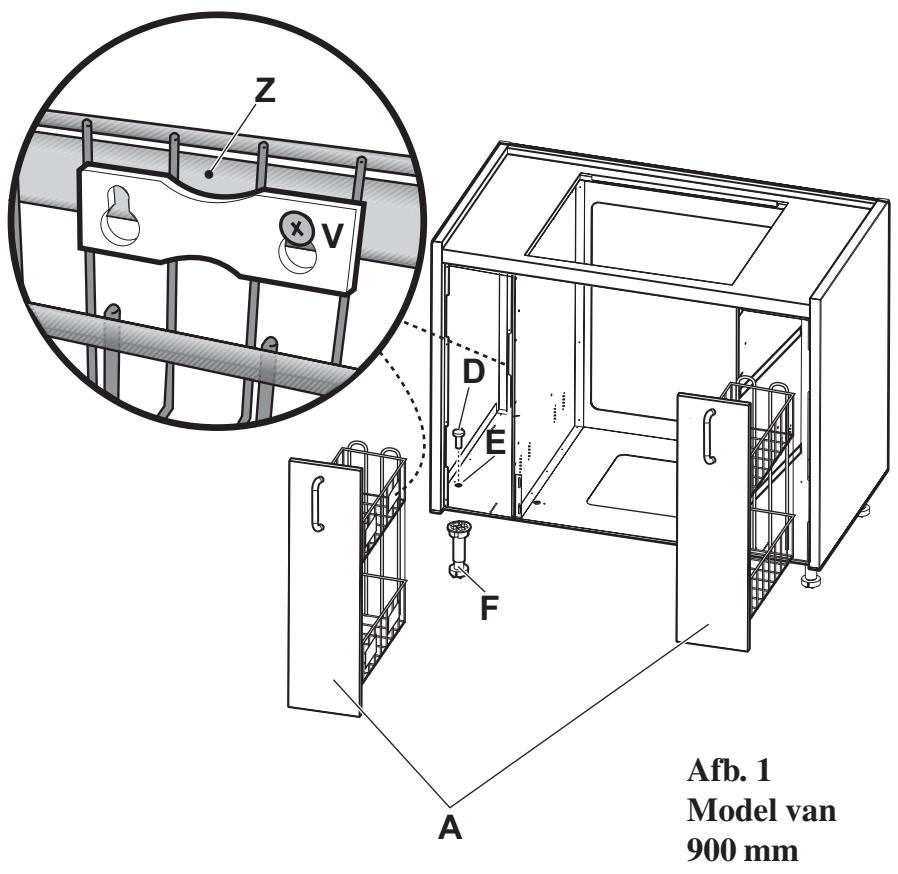

Model van 900 mm:

Haal de 4 schroeven V los waarmee de laden aan de rails Z bevestigd zich, en verwijder de laden. Afb.1.

1. Schroef op de schroeven D (6 schroeven voor het model van 1200mm , 4 schroeven voor het model van 900mm ) de bijgeleverde stelpootjes F (het pootje bestaat uit twee op elkaar geschroefde delen, hierdoor is het indien nodig möglichk de hoogte van het pootje te regelen en kan de structuur perfect waterpas worden gezet). Afb. 1.

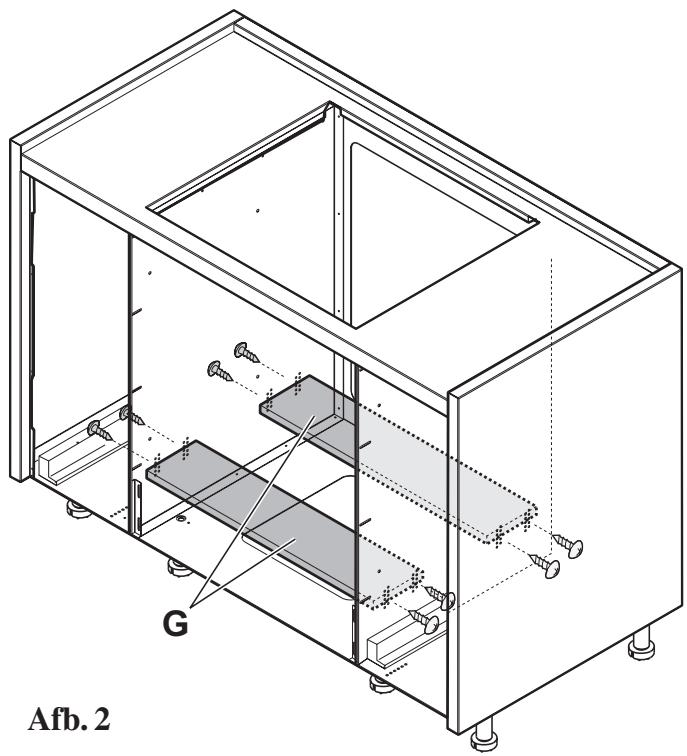

1. N.B.: de steunen van de oven G worden al gemonteerd geleverd, zich hunnen als volgt in hoogte worden geregeld, voor zover nodig:

a. demonteer de steunen van de oven G door de schroeven aan de zijkanten weg te halen waarmee hij aan de wanden van de ovenruimte bevestigd is.
b. Plaats de twee steunen G van de oven op de gewenste hoogte en zet hen op de(AP)e positie vast met de waarvoortbestemde schroeven.

Let op! Zet de steunen zo vast dat nadat de oven gemonteerd is een ruimte van minimum 5mm over isCUSen de bovenkant van de oven en de onderkant van de kookplaat, om de koellucht van de oven te latent passeren. Afb. 2.

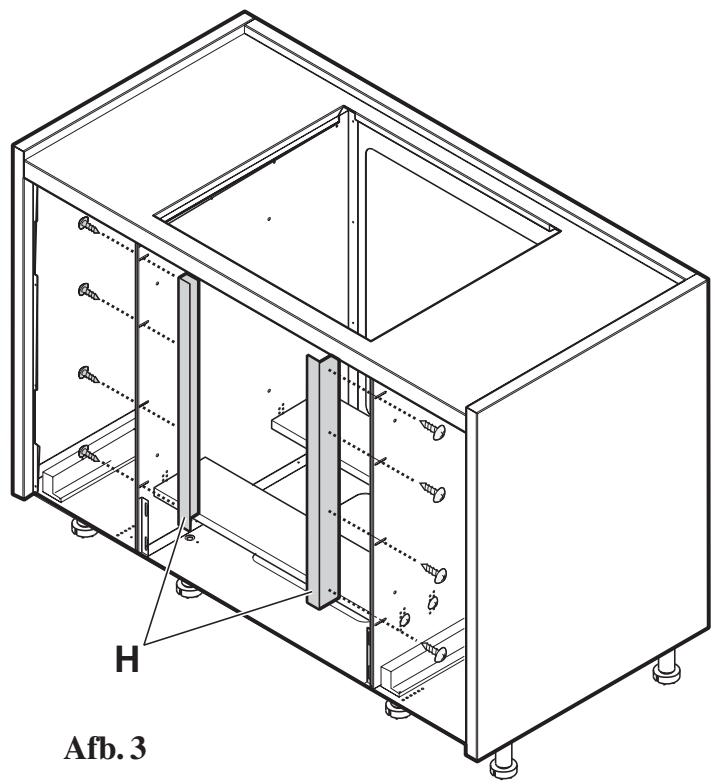

1. N.B.: de beugels H voor de definitieve bevestiging van de oven worden al gemonteerd geleverd, zich hunnen indien nodig als volgt in diepte worden geregeld:

a. haal de bevestigingschroeven van de beugels H los.
b. Verplaats de beugels H op de gewenste diepe (de beugels要去en zo worden geplaatst dat de omlijsting van de oven na de installmentie in lijn is met de laden aan de zijkant). Afb.3.

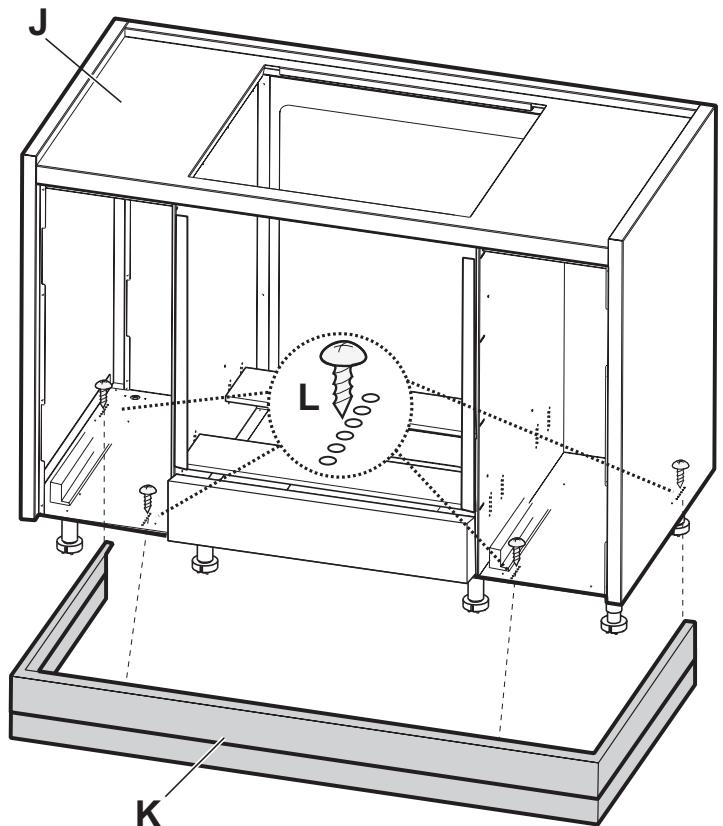

1. Zet het meubel op de gewensteplaats en controllerer of het werkblad J perfect horizontal is (stel eventueel de pootjes F bij). Afb.5.
2. Zet het verbindingsstuk K vast aan het meubel met 4 schroeven (het verbindingsstuk kan met verzillende diepten worden bevestigd, afhankelijk van de omstandigheden, hiervoor zich verzillende series bevestigingsgaten L aanwezig). Afb. 5.

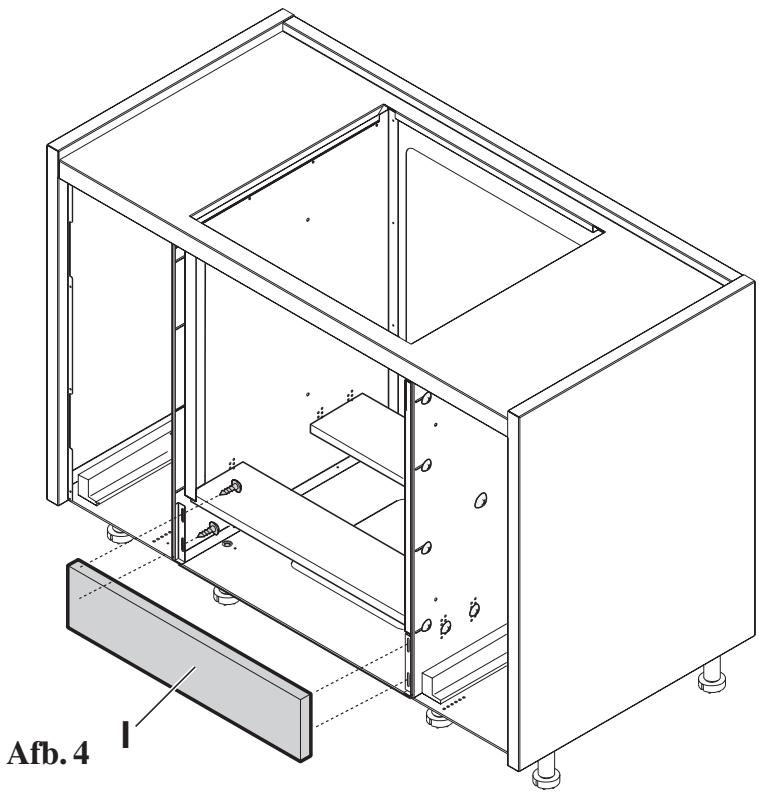

1. N.B.: het onderste ovenverbindingsstuk van het frontpaneel I worden al gemonteerd geleverd, controller als volgt of de positie ervan geschikt is voor de oven die geinstalleerd要去 worden:

a. Plaats de oven en open de ovendeur
b. controller of de opening op geen enkele manier wordt gehinderd door het frontpaneel en installerer de oven, anders:

b1. stel de positie van het frontpaneel bij
b2. verwijder de oven
b3. haal de schroeven los waarmee het verbindingsstuk aan de ovenwanden is bevestigd.
b4. regul de hoogte van het frontpaneel en span de schroeven opnieuw.

c. Herhaaldezelfdehandelingena,b.Afb.4

Afb.5

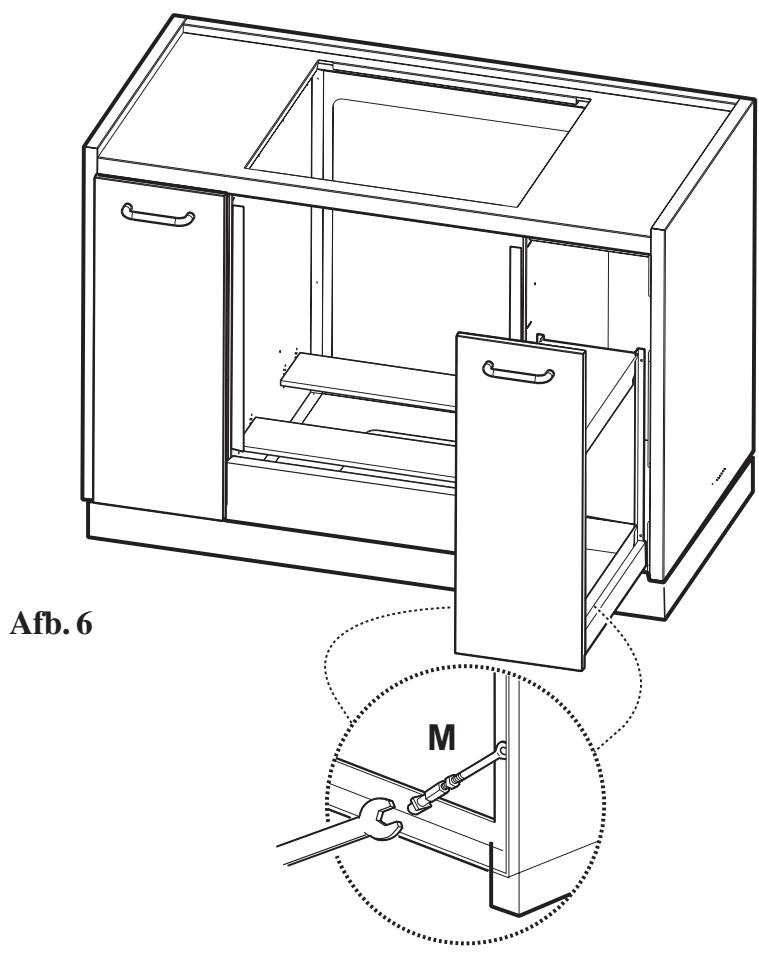

1. Monteer de laden weir (blokkeer hen met de blokkeringen C in het geval van het model van 1200mm of haak de laden aan de schroeven V op de rails Z- afb. 1). Afb. 6.
2. Regel de sluiting van de uittrekbare laden door met de stelschroeven M te werken. Afb. 6.
