CEN 126 IN - Küchenmöbel ROSIERES - Kostenlose Bedienungsanleitung

Produkttyp	Küchenunterschrank
Marke	ROSIERES
Modell	CEN 126 IN
Verfügbare Breite	900 mm oder 1200 mm
Verstellbare Höhe	Ja, über verstellbare Füße
Verstellbare Tiefe	Ja, über verstellbare Befestigungslaschen
Geschätztes Gewicht	Ca. 35 kg
Material	Metallstruktur und Holzplatten
Farbe	Nicht spezifiziert (üblich weiß oder Edelstahl)
Anzahl der Schubladen	2 ausziehbare Schubladen (je nach Modell)
Ofenfach	Ja, mit höhenverstellbaren Halterungen
Installationstyp	Einbau unter der Arbeitsplatte (durch qualifizierten Techniker)
Mitgeliefertes Zubehör	Befestigungsschrauben, verstellbare Füße, Ofenhalterungen, Laschen, Arbeitsplatte
Nivellierung	Über verstellbare Füße (Höhe einstellbar)
Pflege	Reinigung mit feuchtem Tuch und mildem Reinigungsmittel
Sicherheit	Ausschließlich die mitgelieferten Schrauben verwenden (max. Anzugsmoment 1,2 Nm)
Kühlabstand	5 mm zwischen Ofen und Kochfeld
Reparierbarkeit	Ersatzteile auf Anfrage erhältlich
Garantie	2 Jahre (Standardannahme)

Häufig gestellte Fragen - CEN 126 IN ROSIERES

Wie installiere ich den Schrank CEN 126 IN?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Entfernen Sie zuerst die Schubladen und schrauben Sie dann die mitgelieferten verstellbaren Füße fest. Platzieren Sie den Schrank und überprüfen Sie die Waagerechtigkeit der Arbeitsplatte. Befestigen Sie die Platte mit den Schrauben. Setzen Sie schließlich die Schubladen wieder ein und stellen Sie deren Schließung ein.

Wie stelle ich die Höhe des Schranks ein?

Die verstellbaren Füße F bestehen aus zwei aufeinandergeschraubten Teilen. Drehen Sie die Teile, um die Höhe anzupassen und die Struktur zu nivellieren.

Wie montiere ich den Ofen im Schrank?

Verwenden Sie die mitgelieferten Halterungen G. Bauen Sie diese aus, indem Sie die seitlichen Schrauben lösen, positionieren Sie sie in der gewünschten Höhe mit einem Abstand von 5 mm zum Kochfeld und schrauben Sie sie wieder fest. Setzen Sie den Ofen ein und befestigen Sie ihn mit den Laschen H.

Welches Zubehör wird mit dem Schrank mitgeliefert?

Der Schrank wird mit Befestigungsschrauben, verstellbaren Füßen, Ofenhalterungen, Befestigungslaschen und einer Arbeitsplatte geliefert.

Wie reinige ich den Küchenschrank?

Verwenden Sie ein feuchtes Tuch mit einem milden Reinigungsmittel. Vermeiden Sie Scheuermittel, die die Oberfläche beschädigen könnten.

Welche Breite hat der Schrank?

Das Modell CEN 126 IN ist in zwei Breiten erhältlich: 900 mm und 1200 mm. Überprüfen Sie die genaue Referenz Ihres Produkts.

Kann die Tiefe der Schubladen eingestellt werden?

Die Tiefe der Laschen H kann eingestellt werden, indem Sie die Schrauben lösen und sie bis zur gewünschten Ausrichtung mit dem Ofenrahmen verschieben.

Welches Anzugsmoment sollte für die Schrauben verwendet werden?

Verwenden Sie ausschließlich die mitgelieferten Schrauben und ziehen Sie diese mit einem maximalen Drehmoment von 1,2 Nm (Newton pro Meter) an.

Wo finde ich Ersatzteile für diesen Schrank?

Ersatzteile sind auf Anfrage beim Kundendienst von ROSIERES erhältlich. Kontaktieren Sie Ihren Händler oder den Hersteller.

Ist der Schrank mit allen Öfen kompatibel?

Dieser Schrank ist für einen handelsüblichen Einbauofen ausgelegt. Überprüfen Sie die Maße Ihres Ofens und passen Sie die Halterungen gemäß der Anleitung an.

BEDIENUNGSANLEITUNG CEN 126 IN ROSIERES

Dieses Produkt darf ausschließlich von Fachpersonal installiert werden.

Einleitende Informationen für den installmentenden Techniker:

Achtung! Ausschließlich die mitgelieferten Schrauben verwenden, wobei eine dynamometrische Kraft von max. 1.2Nm (Newton pro Meter) anzuwenden ist.

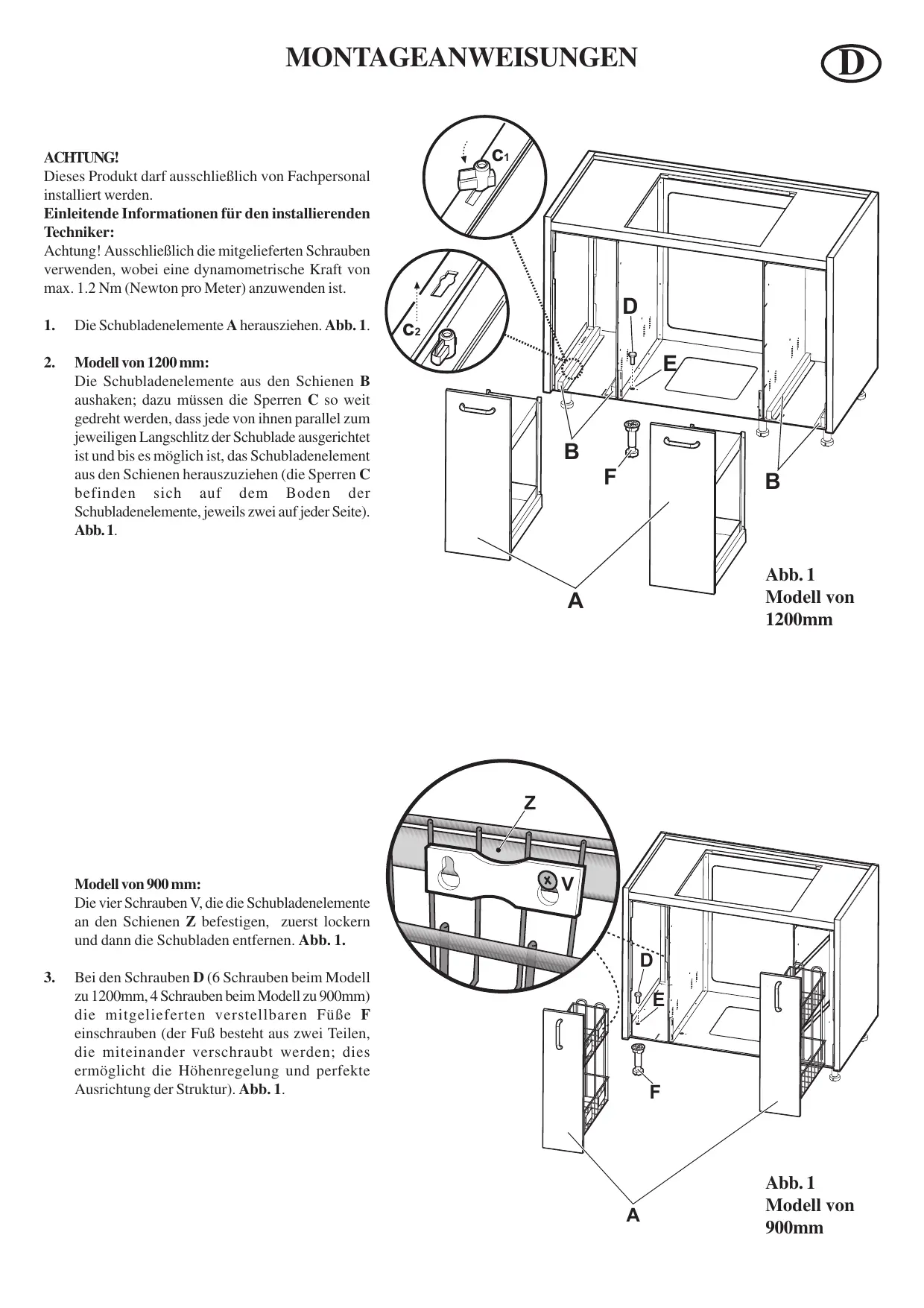

1. Die Schubladenelemente A herausziehen. Abb. 1.
2. Modell von 1200 mm:

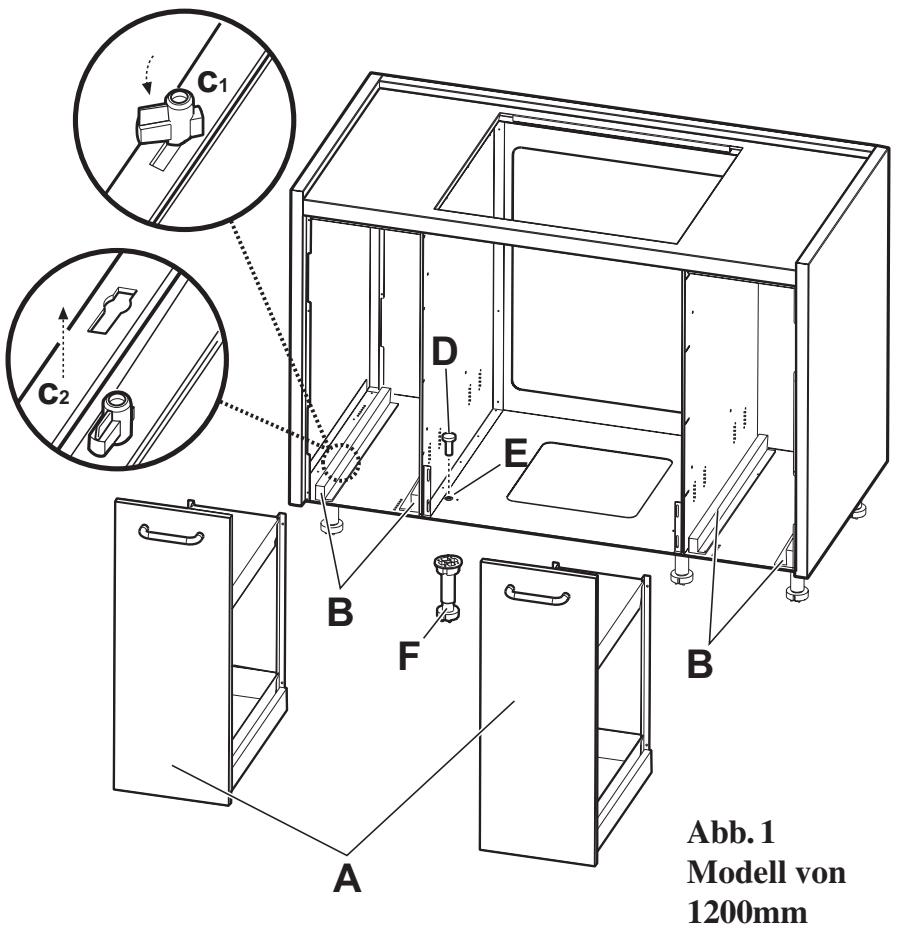

Die Schubladenelemente aus den Schieren B aushaken; dazu,müssen die Sperren C soweit gedreht werden, dass jeder von ihren parallel zum jeweiligen Langschlitz der Schublade ausgerichtet ist und bis es möglich ist, das Schubladenelement aus den Schieren Herauszuziehen (die Sperren C befinden sich auf dem Boden der Schubladenelemente,jeweils zwei auf jeder Seite). Abb.1.

Modell von 900 mm:

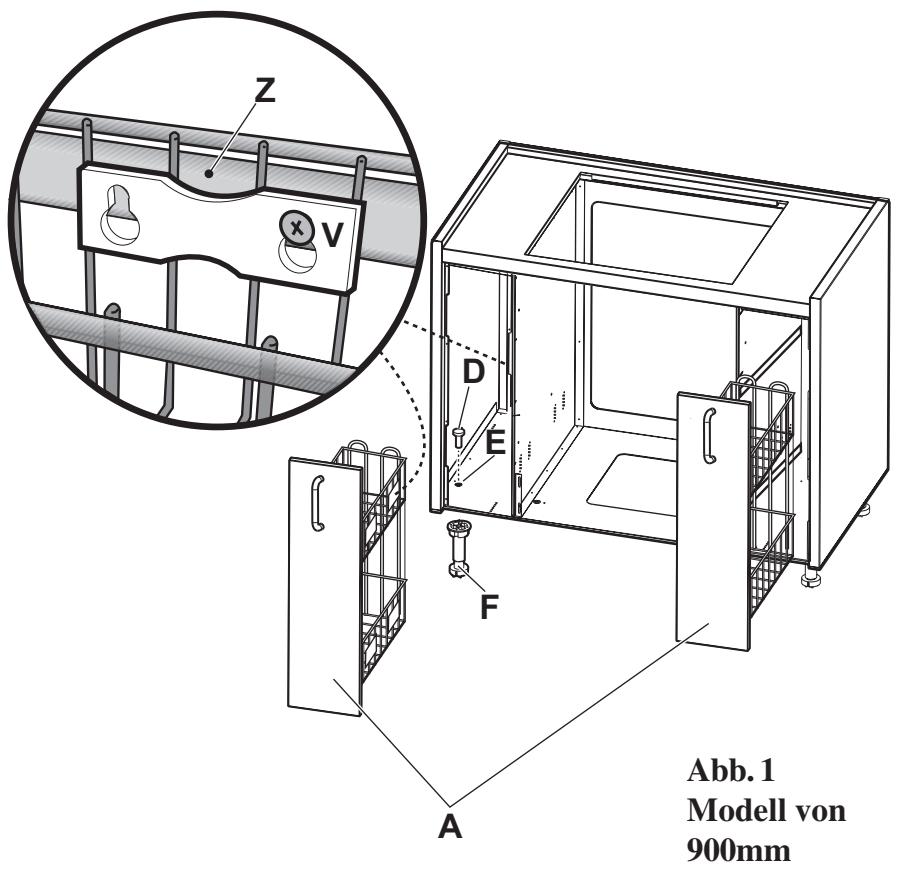

Die vier Schrauben V, die die Schubladenelemente an den Schieren Z befestigen, zuerst lockern und dann die Schubladen entfernen. Abb. 1.

1. Bei den Schrauben D (6 Schrauben beim Modell zu 1200mm, 4 Schrauben beim Modell zu 900mm) die mitgelieferten verstillbaren Fuß eineschrauben (der Fuß besteht aus zwei Teilen, die miteinander verschraubt werden; dies ermöglich die Höhenregelung und perfekte Ausrichtung der Struktur). Abb. 1.

1. N.B.: Die Ofenauflagen G werden bereits montiert gefelert und können wie nachstehend beschreiben auf die gewünschte Höhe eingestellt werden:

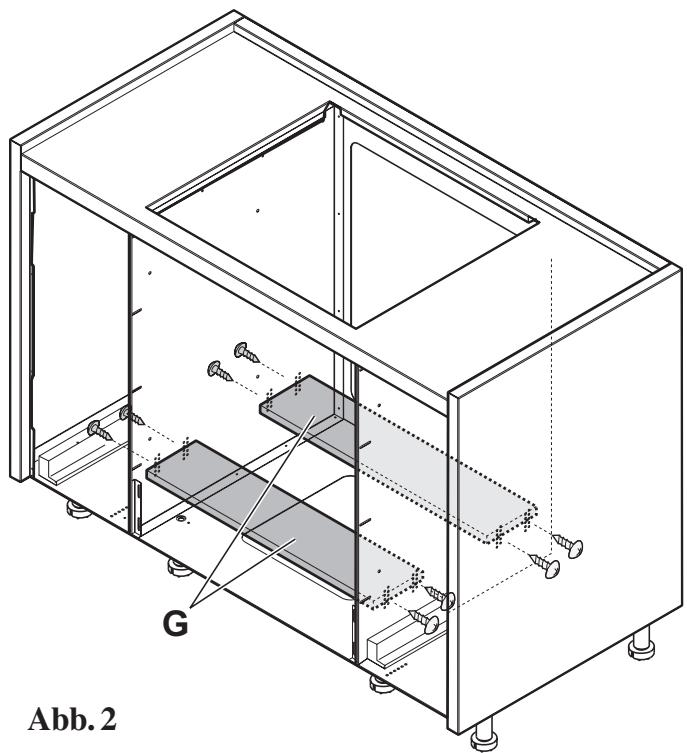

a. Die Ofenauflagen G demontieren, indem die seitlichen Schrauben zur Fixierung an den Wänden gelöst werden.
b. Die beiden Ofenauflagen G in gewürschter Höhe positionieren und mit den entsprechenden Schrauben in der neuen Position fixieren.

Achtung! Die Auflagen müssen so montiert werden, dass ein minimaler Zwischenraum von 5mm zwischen der Ofenoberseite und der Unterseite der Kochmulde frei bleibt, der der Kühlluft des Ofens dient. Abb. 2.

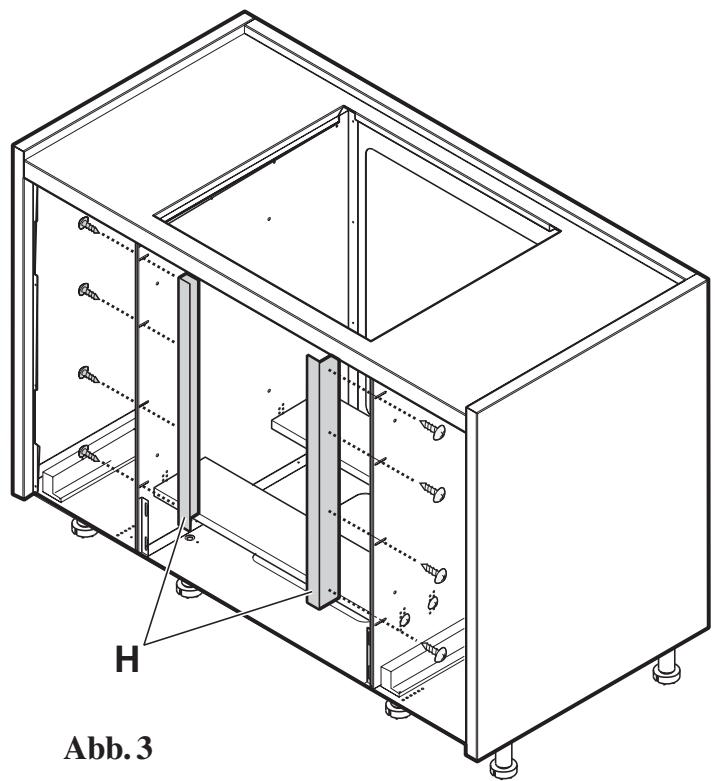

1. N.B.: Die Bügel H zur endgültigen Fixierung des Ofens werden bereits montiert gefeliefert und konnen je nach Bedarf tiefenreguliert werden, wobei folgendermaßen vorzugehen ist:

a. Die Schrauben zur Fixierung der Bügel H lockern.
b. Die Bügel H auf die gewündte Tiefe einstellen (sie müssen so positioniert werden, dass der Ofenrahmen nach der Installation auf die seitlichen Schubladen ausgerichtet ist). Abb. 3.

1. Die Möbelstruktur an dem darauf vorgesehenen Platz positionieren und überprüfen, dass die Arbeitsplatte J absolut eben ist (gegebenenfalls die Schrankfüsse F regulierten). Abb. 5.

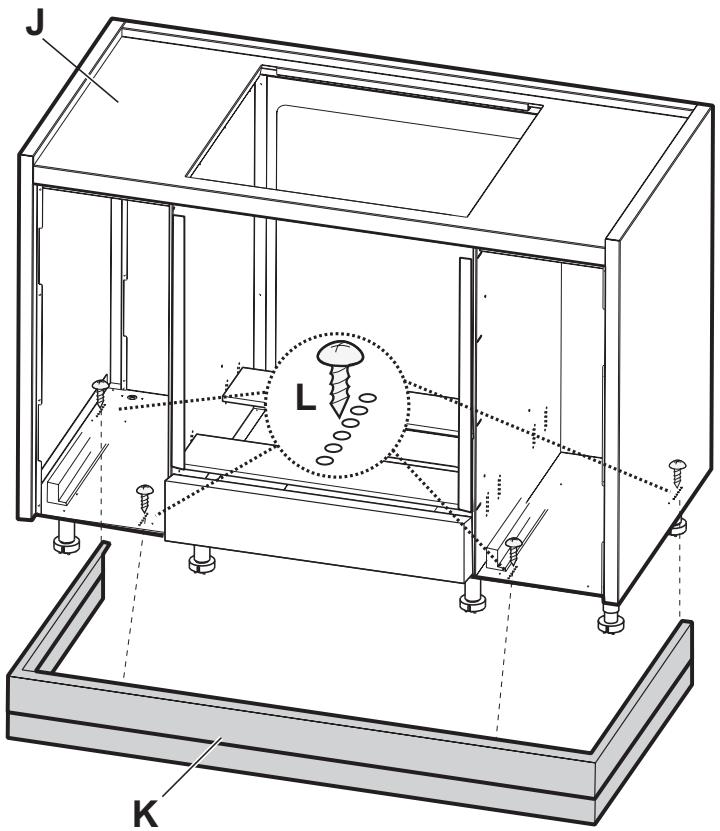

2. Die Fussleiste K mit vier Schrauben an der Struktur des Möbelstücks befestigen (die Fussleiste kann in entsprechenden Tiefen, je nach Notwendigkeit, am Möbelstück befestigt werden; zum Festschauben stehen die Locher L in verschiedene Positionen zur Verfügung). Abb. 5.

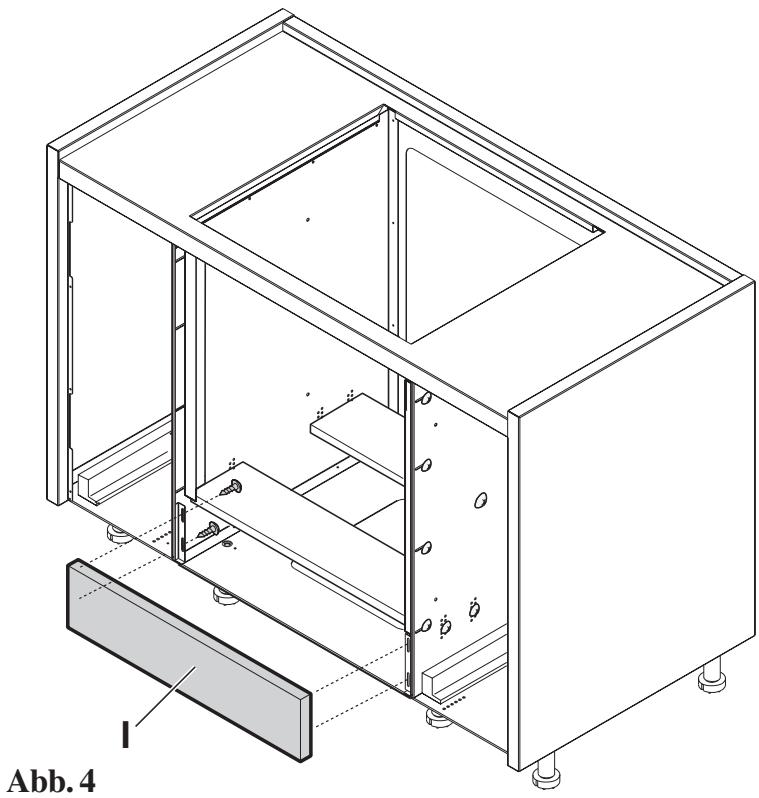

1. N.B.: Dieunte Ofenfront I wird bereits montiert gefelwert; wie nachstehend erklart prufen, ob ihre Position fur den Ofen geeignet ist:

a. Den Ofen einfügen und die Ofentür öffnen.
b. Prufen, dass das Öffnend der Tur von der Ofenfront in keiner Weise befindert wird und den Ofen installieren; ansonsten

b1. Die Position der Ofenfront regulieren.
b2. Den Ofen Herausnehmen.
b3. Die Schrauben, die dieunte Ofenfront fixieren, losen.
b4. Die Höhe der Ofenfront regulieren und die Schrauben wieder festziehen.

c. Die unter Punkt a und b genannten Vorgänge wiederholen. Abb.4

Abb.5

1. Die Schubladen wieder einsetzten (die Schubladenelemente des Modells von 1200mm mit Hilfe der Sperren C sichern oder in die Schrauben V, die sich auf den Schieren Z befinden, einhaken - Abb. 1). Abb. 6.

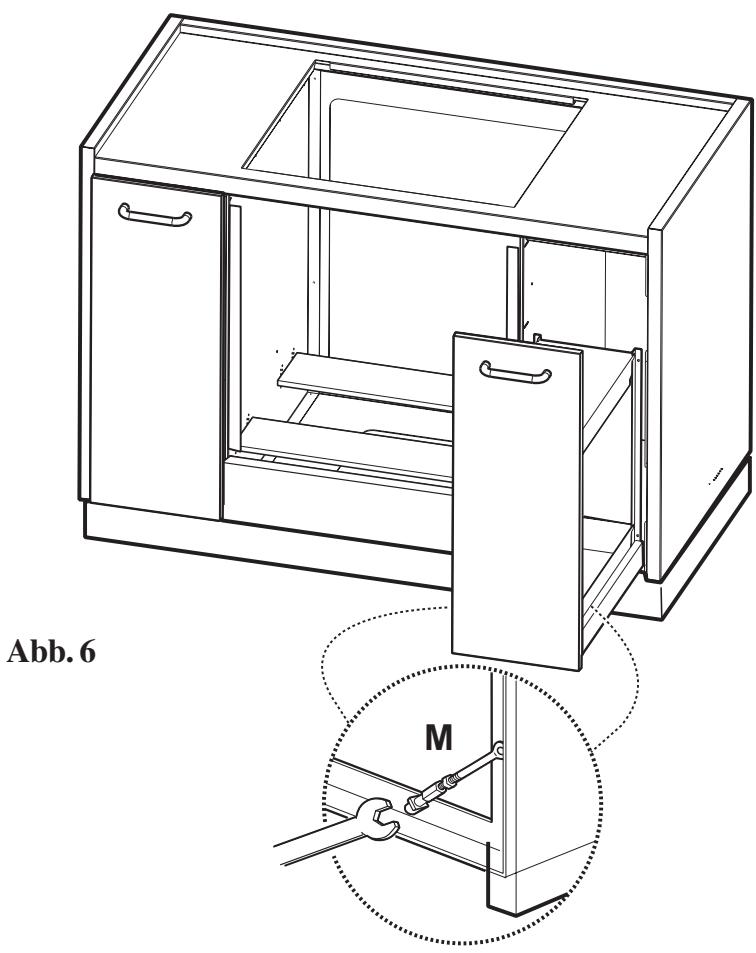

2. Die Öffnung und Schliessung der ausziehbaren Schubladenelemente durch Verstellen der Schrauben M einstehen. Abb. 6.

LETOP!
