MANUAL DE UTILIZADOR CEN 126 IN ROSIERES

Informações preliminares para o专业技术 instalador:

Atença! Utilize exclusivamente os parafusos fornecidos com o aparecido; elesdeerao ser atarraxadosexercendoumaforcadinamometrica maior igual a1,2N.mNewton por metro).

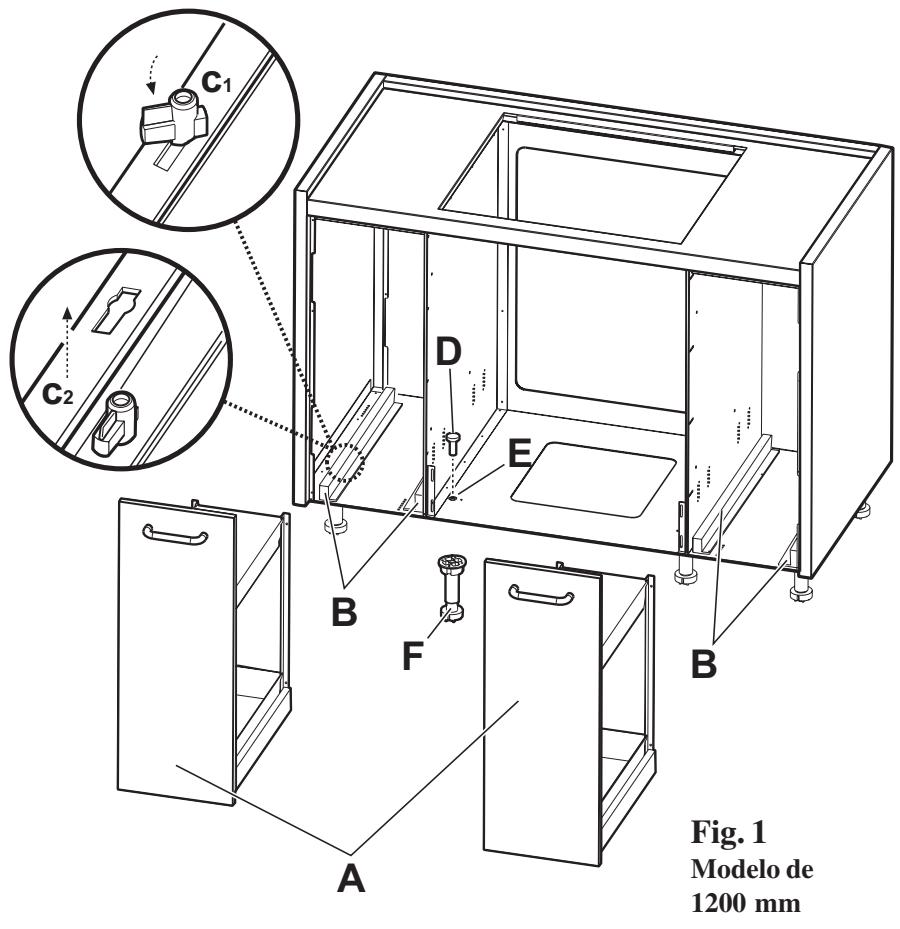

Liberte as gavetas dos trilhos de guia B rodando cada um dos blocos C para os alinhar com os furos oblongos presentes nas gavetas até permitir a extracção这对于aulta (os blocos C situam-se na base da gaveta,does em cadaazo).Fig.1

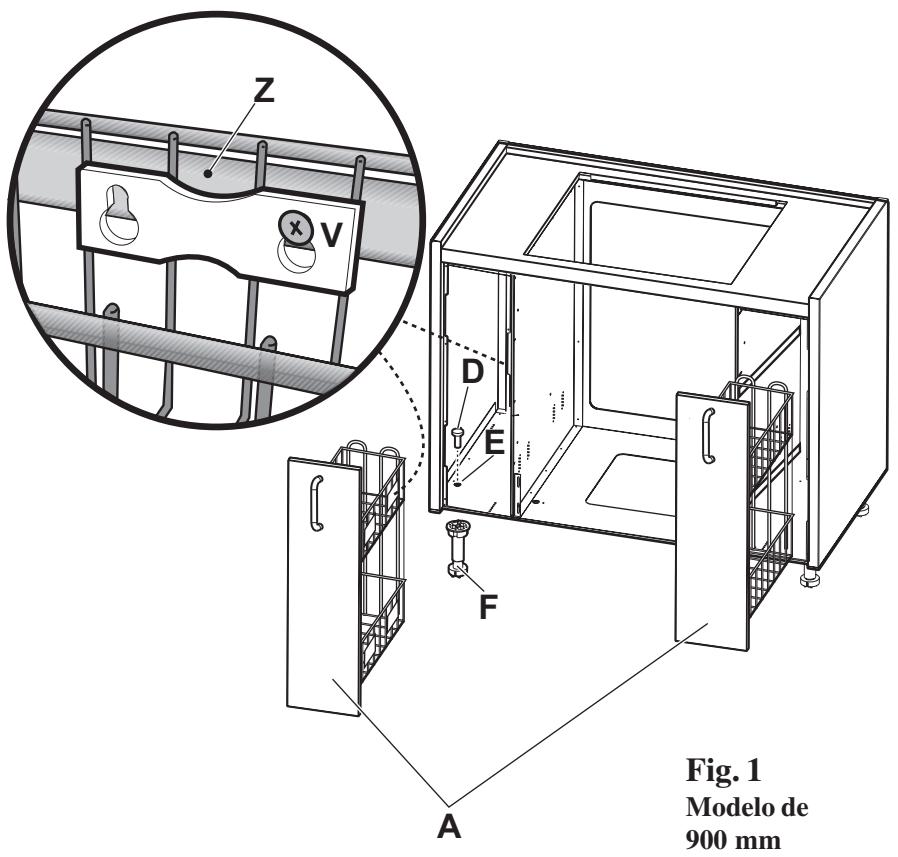

Modelo de 900 mm:

Desaperte os 4 parafusos V que fixam as gavetas nos trilhos de guia Z e remove as gavetas. Fig.1.

1. Atarraxe nos parafusos D (6 parafusos para o modelo de 1200mm , 4 parafusos para o modelo de 900mm ) os pés de apoio reguláveis F fornecidos (o pé é constituído por两大 partes atarraxadas uma na outras; isto permite regular a alta do pé e, consequentemente, obter o nivelamento perfeito da estrutura). Fig. 1.

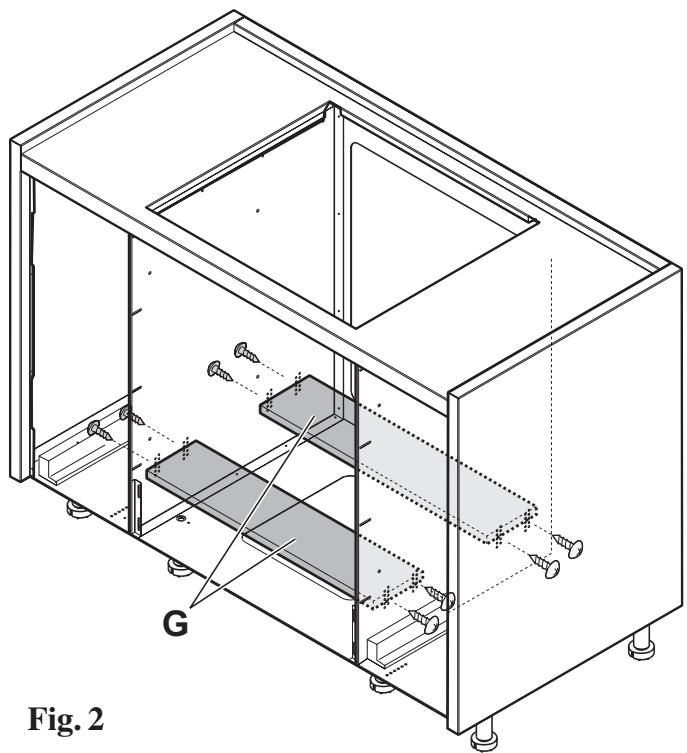

1. NOTEA: os suportes doorno G são fornecidos já montados; eles podem ser regulados em alta, de acordo com as necessidades, da segunte maneira:

a. Desmonte os suportes doorno G tirando os parafusos laterais que o fixam nas paredes do compartmento doorno.
b. Ponha osdoesuportesGdo fornoaalta desejadae fixeos na nova posicao com os parafusos correspondentes.

Atença! Fixe o suporte de maneira que, com oorno montado, está um espaço-minimo de 5mm entre o topo doorno e o lado inferior da placá de cozedura, para permitir a passagem do ar de correfimento doorno. Fig. 2.

Fig. 2

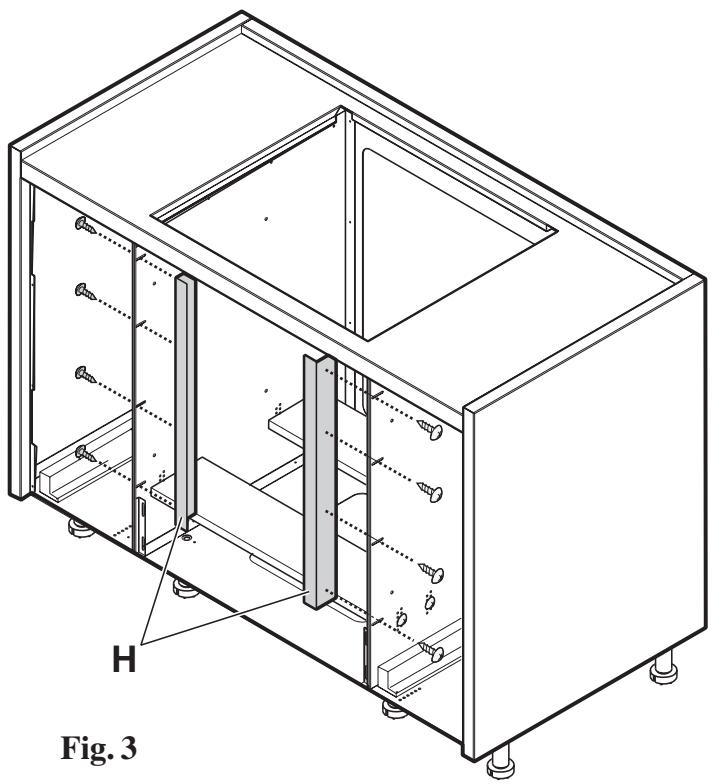

1. NOTEA: Os supportes H para a fixação definitiva doorno são fornecidos já montados; eles podem ser regulados em profundidade, de acordo com as necessidades, da segunte maneira:

a. Desaperte os parafusos que fixam os suportes H.
b. Desloque os suportes H à profundidade desejada (os suportes devem ser postos numa posicao que permit a moldura doorno, com a instalação terminada, fazer alinhada com as gavetas laterais). Fig. 3.

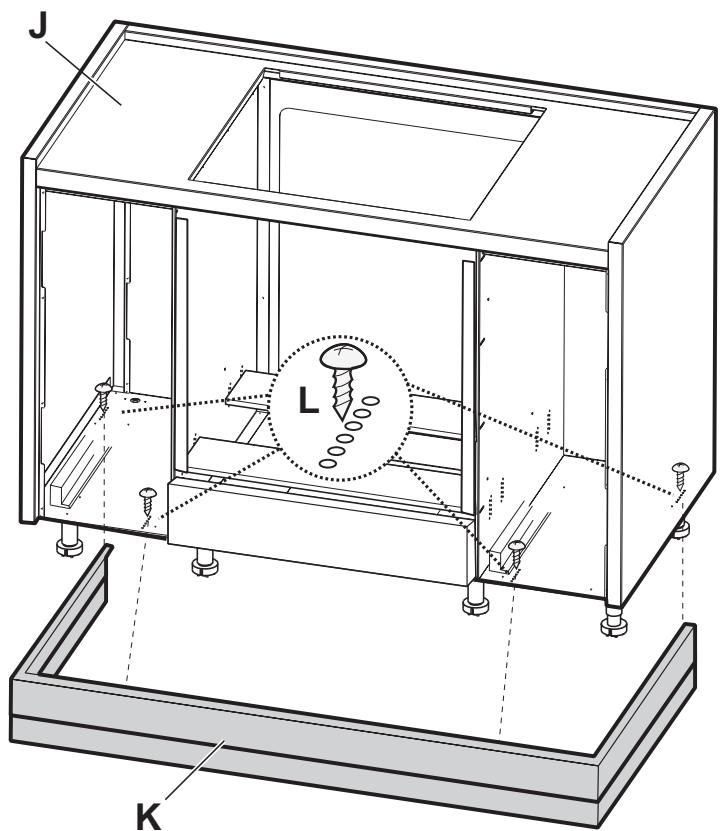

1. Ponha a estrutura na posicao escolhida e verifique se a mesa de trabalho J está perfeitamente nivelada (se necessario, regule os pés de apoio F). Fig. 5.
2. Fixe o rodapé K na estrutura com 4 parafusos (o rodapé pode ser fixado com varias profundidas em funcão das necessidades; para o efeito, há varias séries de furos L para a fixação). Fig.5.

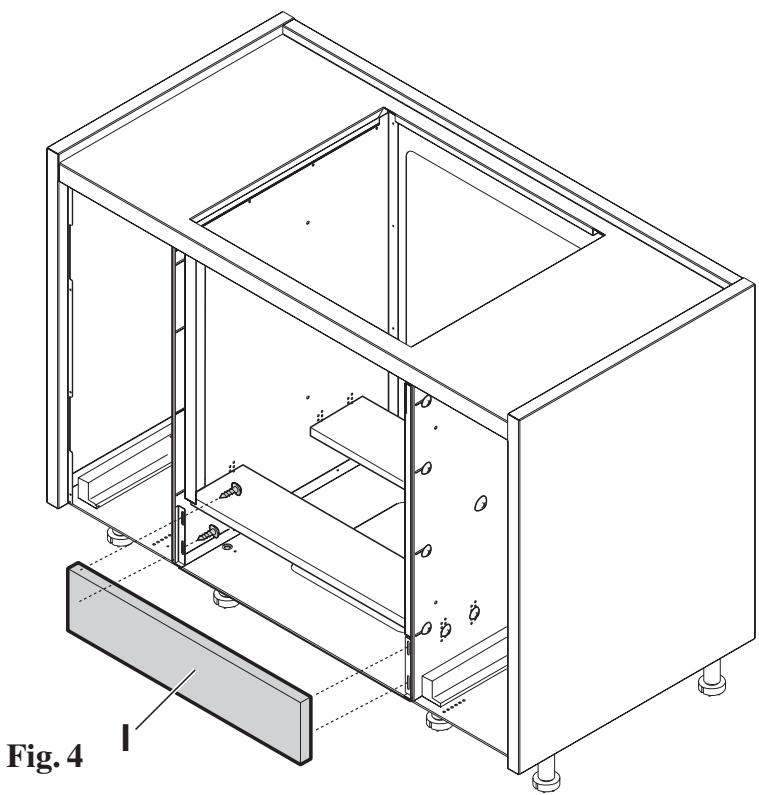

1. NOTEA: A cobertura inferior frontal do forno é fornecida já montada. Verifique se a sua posicao é adequada ao forno a instalar seguido das instruções:

a. Introduza o forn o abra a sua porta
b. verifique se a cobertura frontal não atrapalha a abertura da porta e instale oorno; caso contrario
b1. regule a posicao da cobertura frontal
b2. tire o forno
b3. desaperte os parafusos que fixam a cobertura nas paredes do compartmento doorno.
b4. regule a alta do forno e aperte os parafusos de novo.
c. Repita as/DDas a,b.Fig.4

Fig. 5

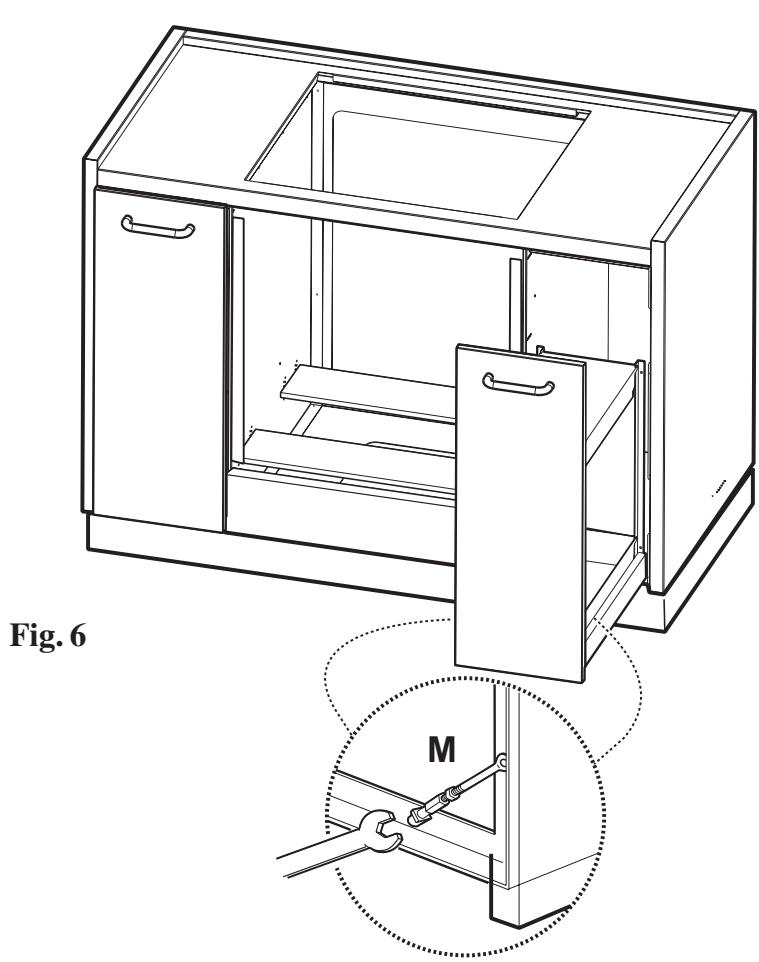

1. Reinstale as gavetas (bloqueando-as com os dispositivos de bloqueio C para o Modelo de 1200mm ou prendendo as gavetas nos parafusos V postos nos trilhos de guia Z- fig. 1). Fig. 6.
2. Regule omeeting das gavetas extraíveis por intermédia dos parafusos de regulação M. Fig. 6.
