MANUALE UTENTE CEN 126 IN ROSIERES

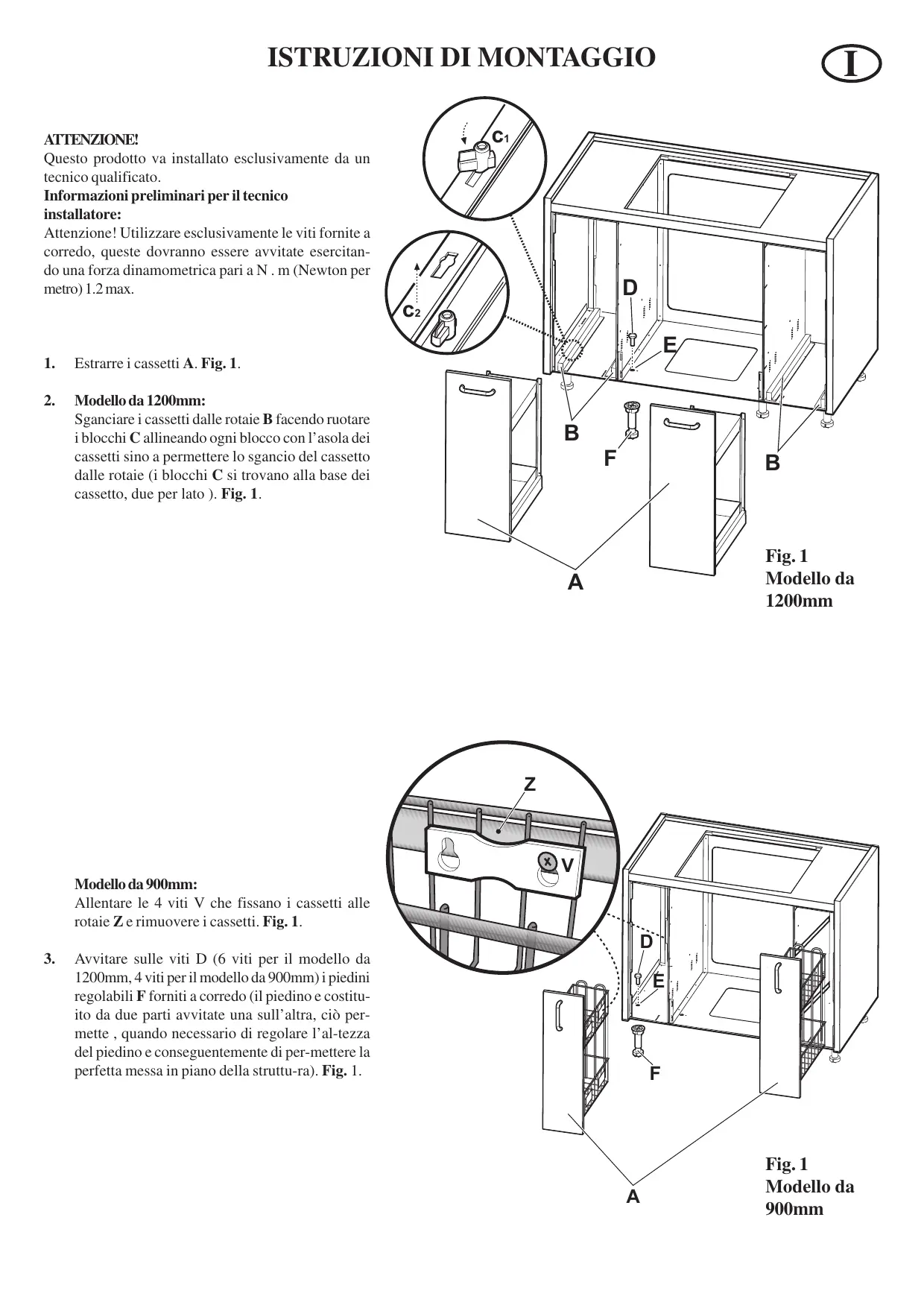

Questo prodotto va installato esclusivamente da un technique qualificato.

Informazioni preliminari per il technique

installatore:

Attenzione! Utilizzare esclusivamente le viti fornite a corredo, queste dovranno essere avvitate esercitando una forza dinamometrica parla N. m (Newton per metro) 1.2 max.

1. Estrarre i cassetti A. Fig. 1.

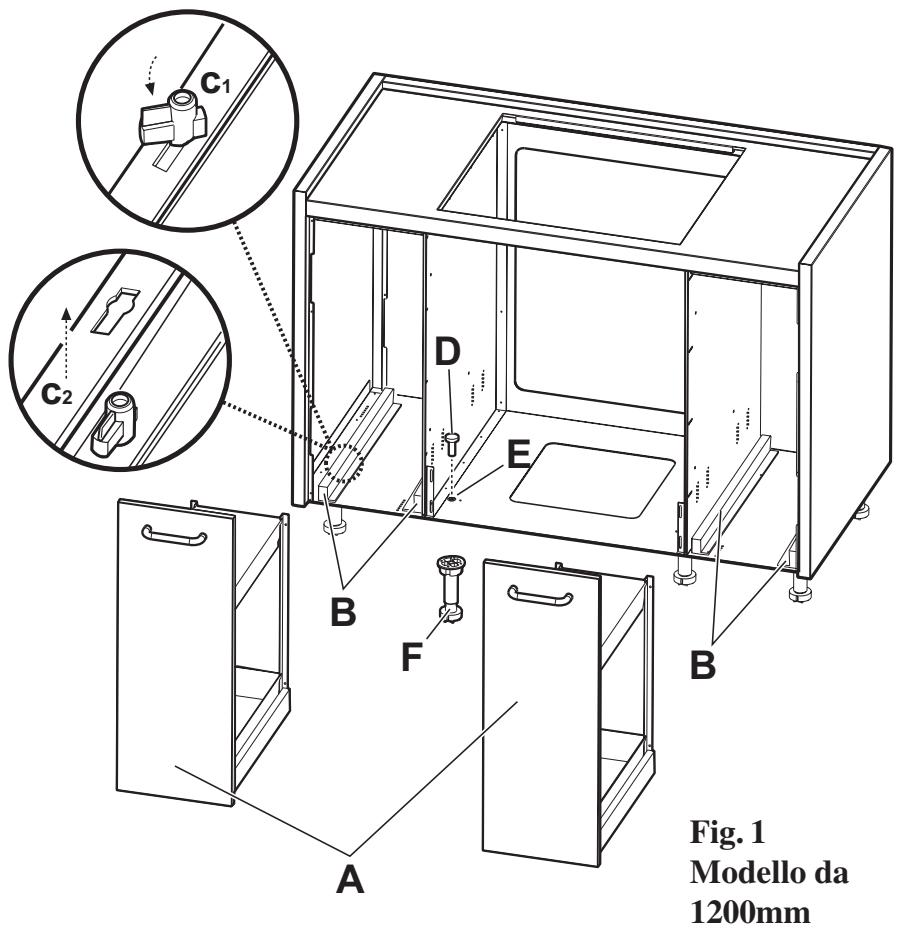

2. Modello da 1200mm:

Sganciare i cassetti dalle rotaie B facendo ruotare i blocchi C allineando agli blocco con l'asola dei cassetti sino a permettere lo sgancio del cassetto dalle rotaie (i blocchi C si trovano alla base dei cassetto, due per lato). Fig. 1.

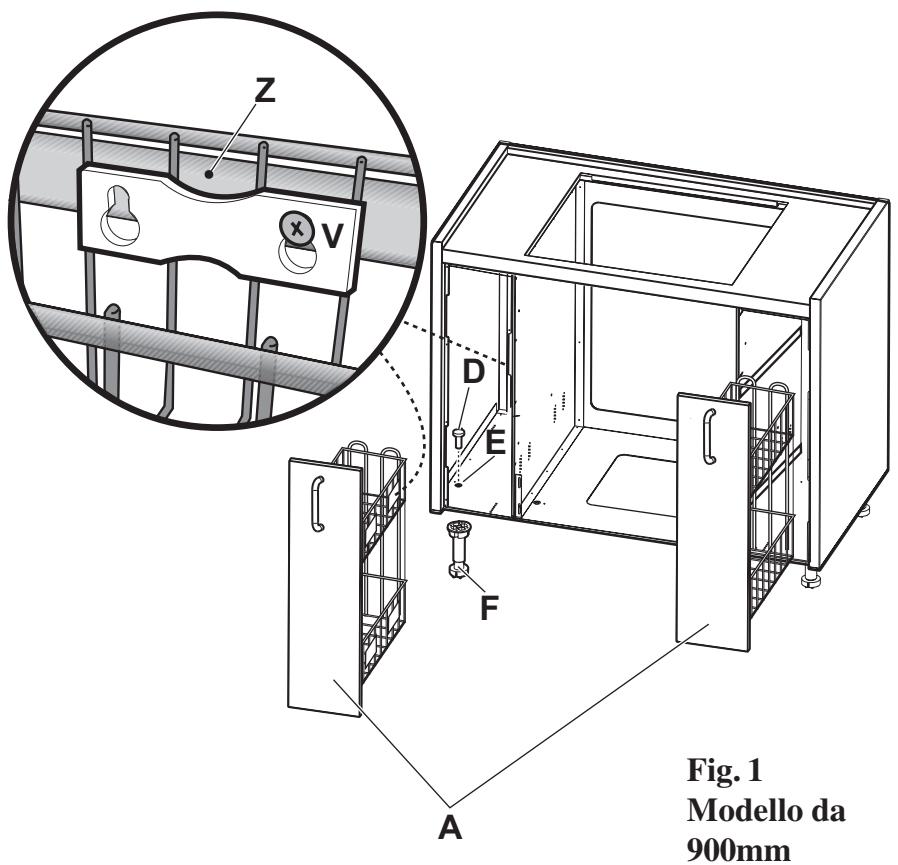

Modello da 900mm:

Allentare le 4 viti V che fissano i cassetti alle rotaie Z e rimuovere i cassetti. Fig.1.

1. Avvitre sulle viti D (6 viti per il modello da 1200mm , 4 viti per il modello da 900mm ) i piedini regolabili F forniti a corredo (il piedino e costuuto da due parti avvitate una sull'altra, ciò permette, quando necessario di regolare l'al-tezza del piedino e conseguentemente di per-mettere la perfetta messa in piano della struttu-ra). Fig. 1.

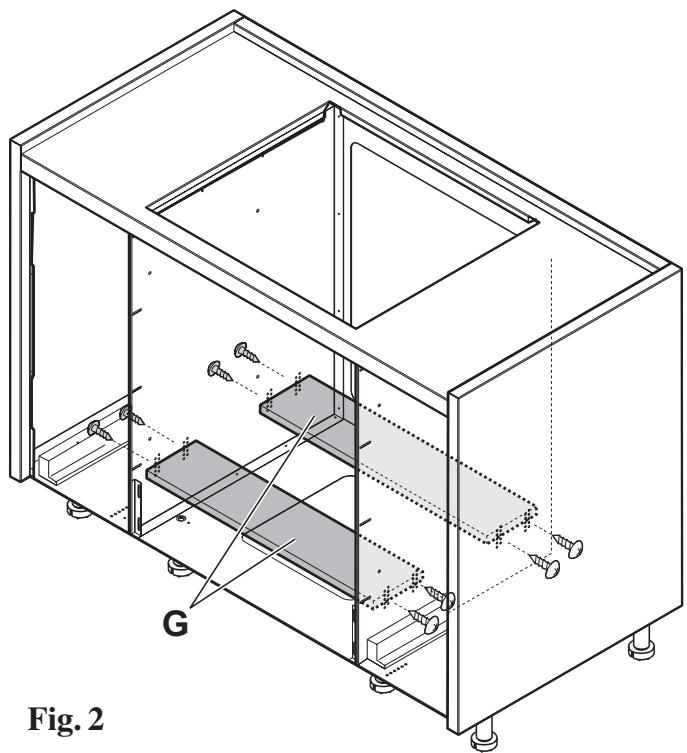

1. N.B.: I supporti del forno G vengono forniti già montati, que-sti possono essere regolati in altezza, in base alle necessità, procedendo nel modo seguente:

a. Smontare i supporti del forno G togliendo le viti laterali che lo fissano alle pareti del vano-formo.
b. Posizione are i due supporti G del forno all'altezza beside-rata e fissarli nella nuova posizione con le apposite viti.

Attenzione! Fissare i supporto in modo che a forno mon-tato rimanga uno spazio di minimo 5mm tra il lato superiore del forno e il lato inferiore del piano di cottura per permettere il passaggio dell'aria di raffreddamento del forno. Fig. 2.

Fig. 2

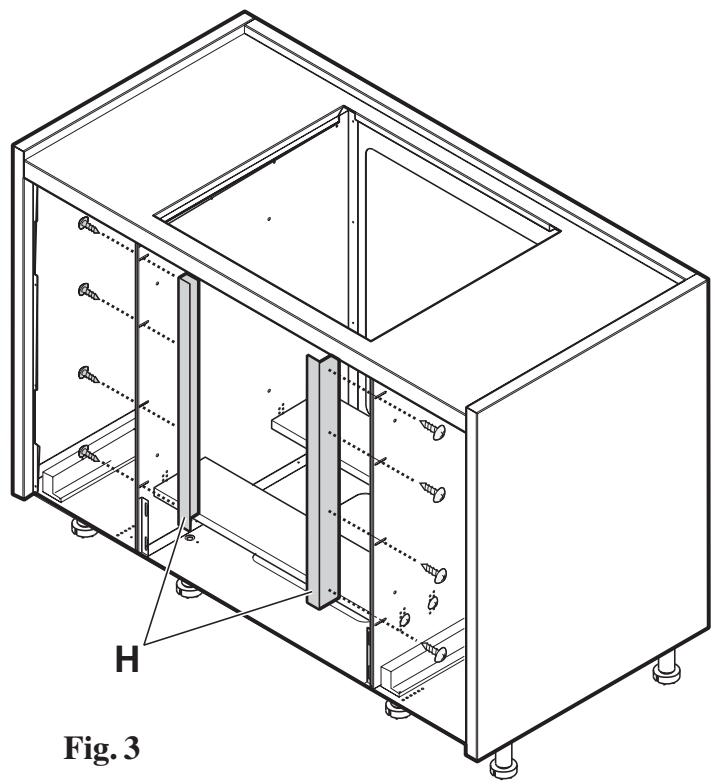

1. N.B.: Le staffe H per il fissaggio definitivo del forno vengono fornite più montate, QUESTe possono essere re-golate in profondità, in base alle necessità, procedendo nel modo seguente:

a. Allentare le viti che fissano le staffe H.
b. Spostare le staffe H alla profondità desiderata (le staffe vanno posizionate in modo che la cornice del forno, ad installazione completata, sia in linea con i cassetti laterali). Fig. 3.

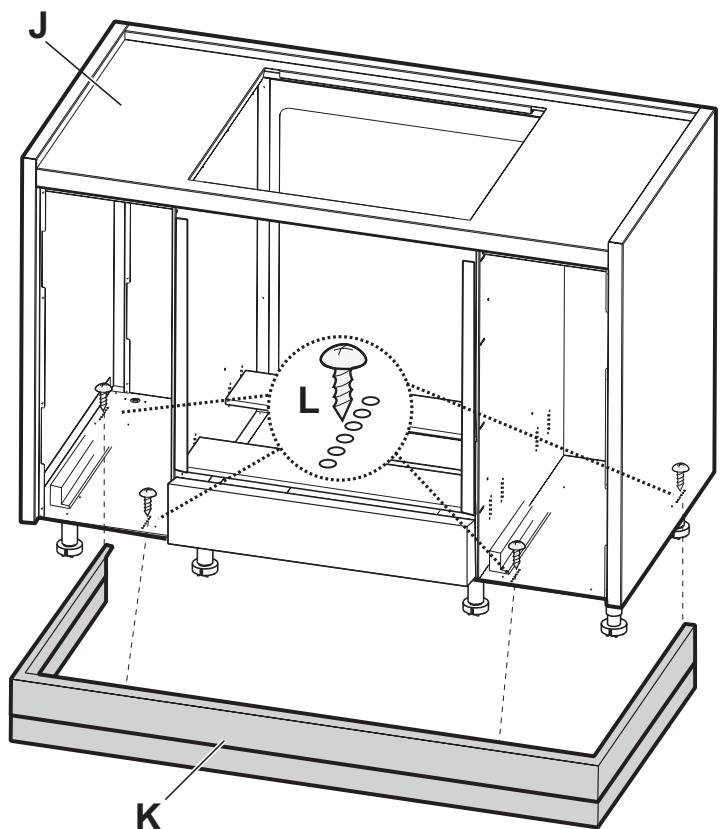

1. Posizione are la struttura nella zona prescelta e controllare che il piano di lavoro J via perfettamente in piano (eventualmente regolare i piedini F). Fig. 5.
2. Fissare il raccordo K alla struttura con 4 viti (il raccordo cui estere fissato con varie profundità in base alla necessità, a quello scopo sono forniti più seri di fori L per il fissaggio). Fig.5.

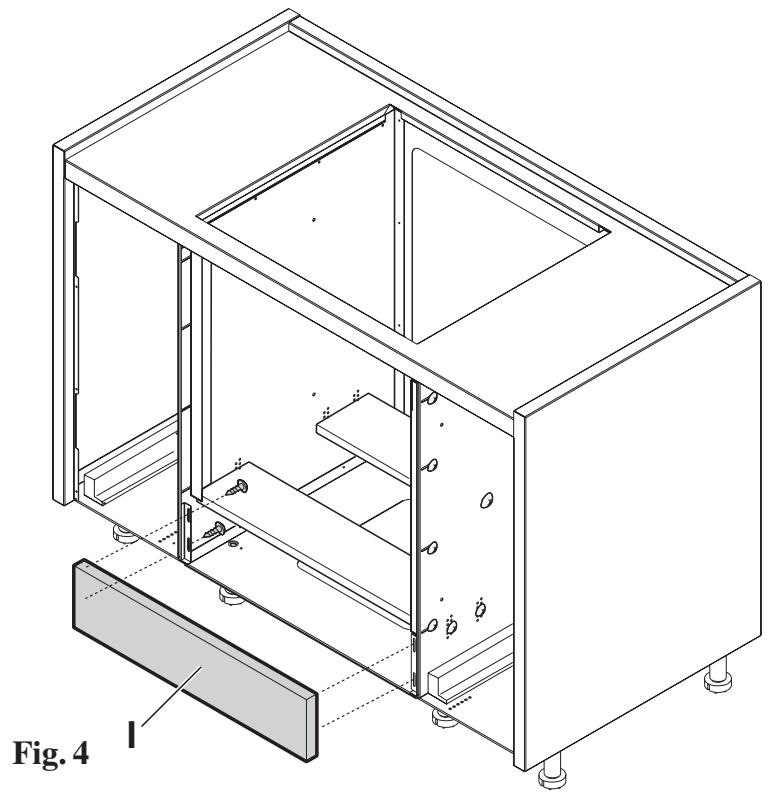

1. N.B.: Il frontale raccordo forno inferiore I viene fornito più montato, controllare che la sua posizione sia idonea al forno da installare procedendo come segue:

a. Inserire il forn o ed aprire lo sportello del forn o
b. controllare che l'apertura non sia in alcun modo ostacolata dal frontale e installare ilorno, altri-menti
b1. regolare la posizione del frontale
b2. togliere il forno
b3. allentare le viti che fissano il raccordo alle parenti del vano forno.
b4. regolare l'altezza del frontale e serrare di nuovo le viti.
c. Ripetere le stesses operazioni a,b. Fig.4

Fig. 5

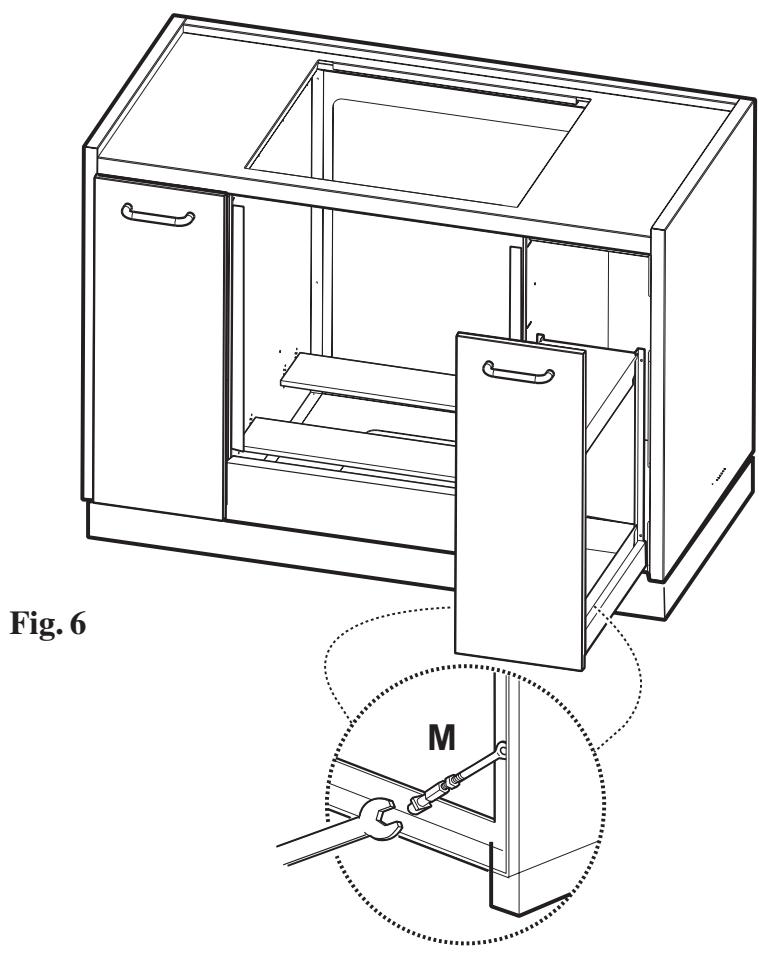

1. Rimontare i cassetti (bloccarli tramite i dispositivi di bloccaggio C nel caso di modello da 1200mm o agganciare i cassetti alle viti V poste sulle rotaie Z_- fig. 1). Fig. 6.
2. Regolare la chiusura dei cassetti estraibili agenda sulle viti di regolazione M. Fig. 6.
