INSTRUKCJA OBSŁUGI CEN 126 IN ROSIERES

Konstrukcja ta powinna bye montowana jedynie przy wykalifikowanego technika.

Wstepne informacja dla osoby montujucej:

Uwaga! Uzywać wyłącznie szrub dostarczonych w wyposzażeniu, króre powinny być wkręcane z uźyciem sily dynamometrycznej rownej maksymalnie 1,2 N x m (Newton x metr).

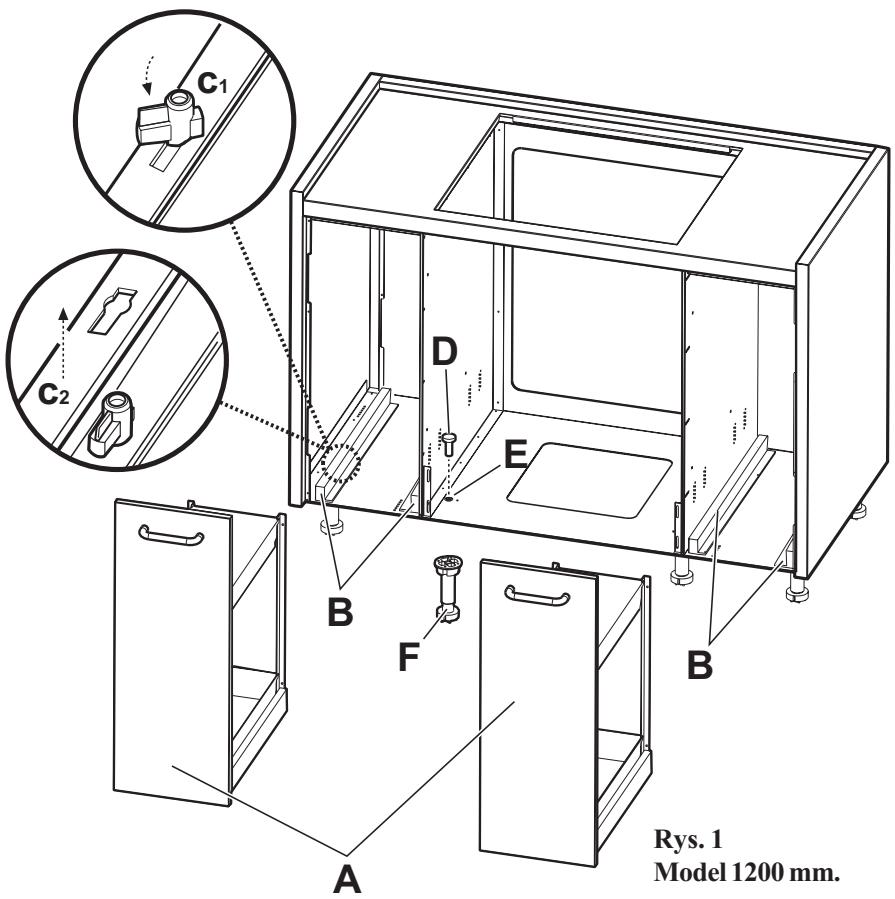

1. Wyciagnac szuflady A. Rys. 1.

2. Model 1200mm

Zdjac szuflady z szyn B, poruszajac bloki C, ustawiajac kaźdy bloc równo z otworem w szufladach, aż pozwoli to na odccephienie szuflady z szyny (bloki C znajduja są u podstawy szyn, po dwa z zaźdej strony.). Rys. 1.

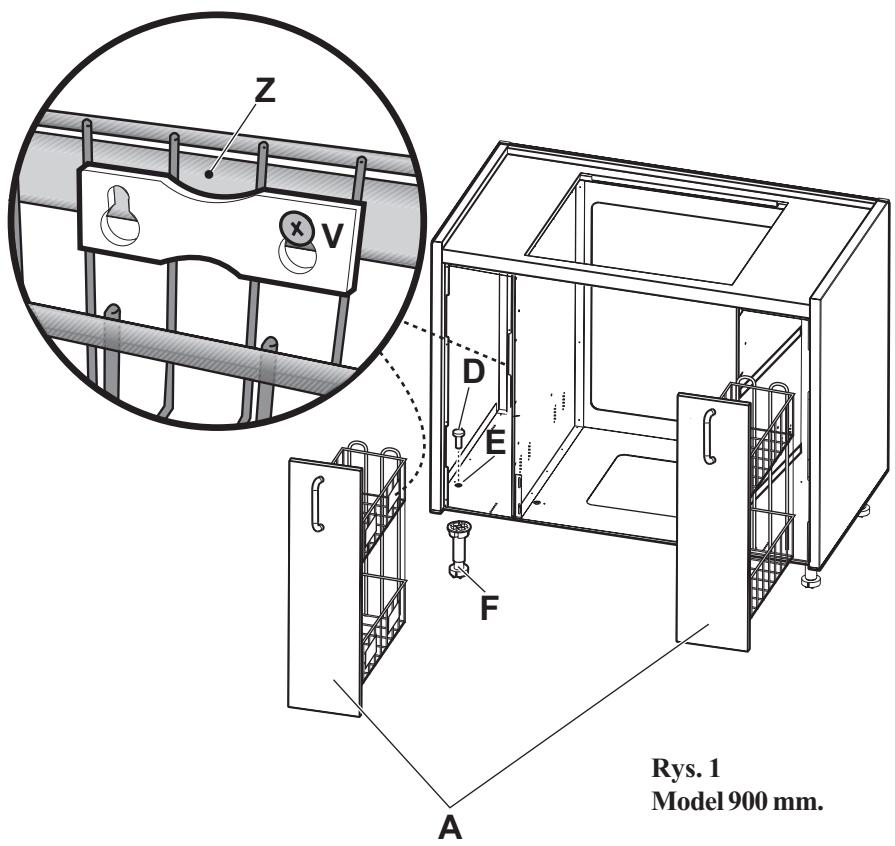

Model 900 mm:

Poluzowac 4 s Ruby V przytrzymujuace szuflady do szyn Z i wyjaco szuflady. Rys. 1.

1. Umocowa srbami D (6招投标 dla modelu 1200 mm, 4 dla modelu 900~mm ) regulowane nozki F dostarczone w wyposzażniu (noźka składa są z 2噤ci umocowanychaddresses na drugiej, co pozwala w razie potrzeby regulować wysokość noźki, uzȩliwojasć doskonałe ustawuminium w poziomie calęj konstrukcy). Rys. 1

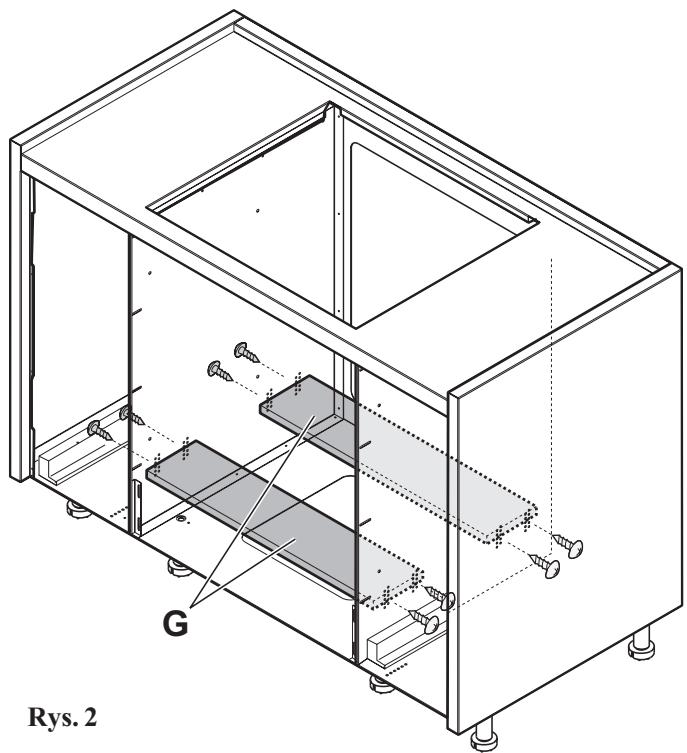

1. UWAGA: Wsporniki G piekarnika są dostarczone judz zamontowane,MZa regulowaicich wysokość wedlug potrzeby, postepujac w nastepujacy sposob:

a. rozmontowac wsporniki G piekarnika, okrćajć boczne s Ruby przytrzymuźć sciany obudowy piekarnika;
b. ustawicoba wsporniki G na zadanej wysokosci i umocowa je w nowej pozycji przy pomocy odpowiednich szub

Uwaga! Mocowa wsporniki w taki sposob, zeby bylo przyznajmniej 5 mm wolnej przyestrzeni między górna scianka piekarnika a dolna powierzchnia płyty kuchennej, co uzmolniwu przypełny powietrza ochladzajęcego piekarnik. Rys. 2

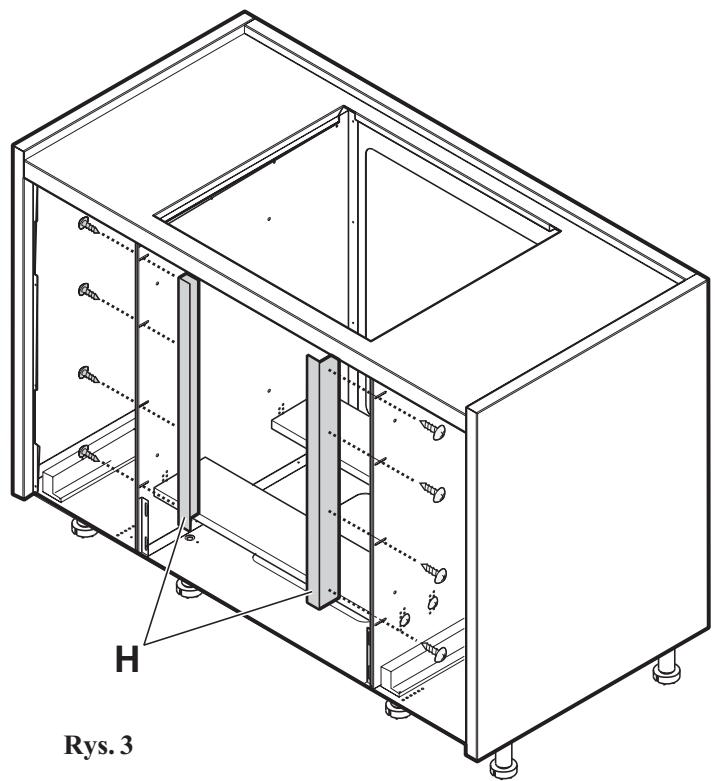

1. UWAGA: Kątownik i H, są zęcć do końcowego przyzmocgowania piekarnika do obudowy, są dostarczoneJuniorzamontowane, a glębokość ich osadzenia sąbyegrulowana, jesto potrzejne, w nastepujczy sposob:

a. odkrećić Sruby przytrzymujuć katowniki H;
b. przyśsunać katowniki H na zȩdano g到账ocosć (katowniki sąbyć ustawione w ten sposob, zȩby rama pickarnika, po zakończonym montaźu, była w jedernym rzejdie z szufladami bocznymi). Rys. 3

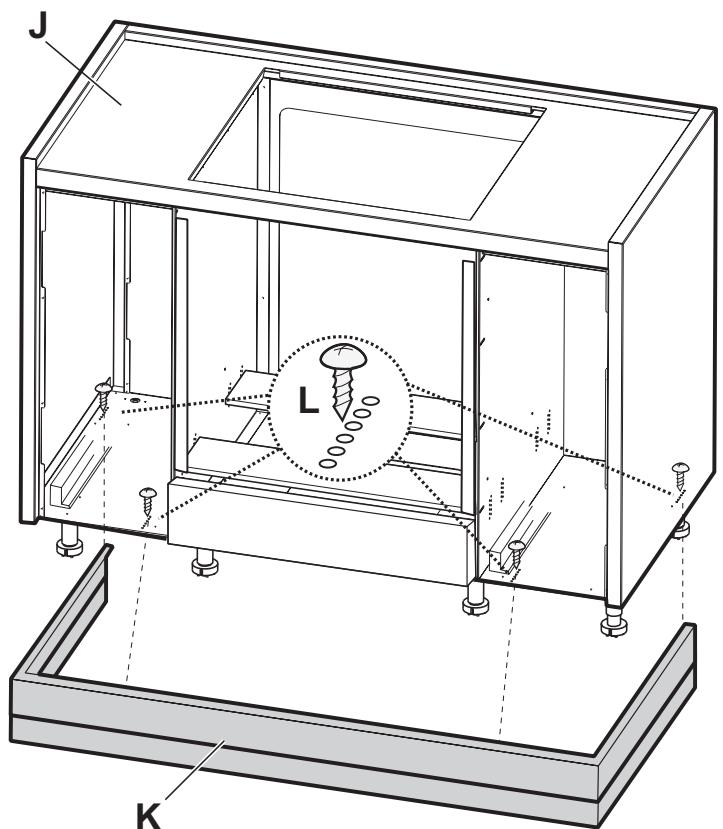

1. Ustawic konstrukcje w wybranych几点cu i sprawdzić, czy powierzchnia robocza J jest idealnie pozioma (ewentualnie wyregulować noźki F). Rys. 5.
2. Zamocowej oszone K do konstrukcji za pomocaj 4 szrub (oslona要去 byc zamocowana, zaleznie od potrzeb, na rożnej glębokość wźgludem scianki czołowey, wybier(jjac dowolne otwory L). Rys.5

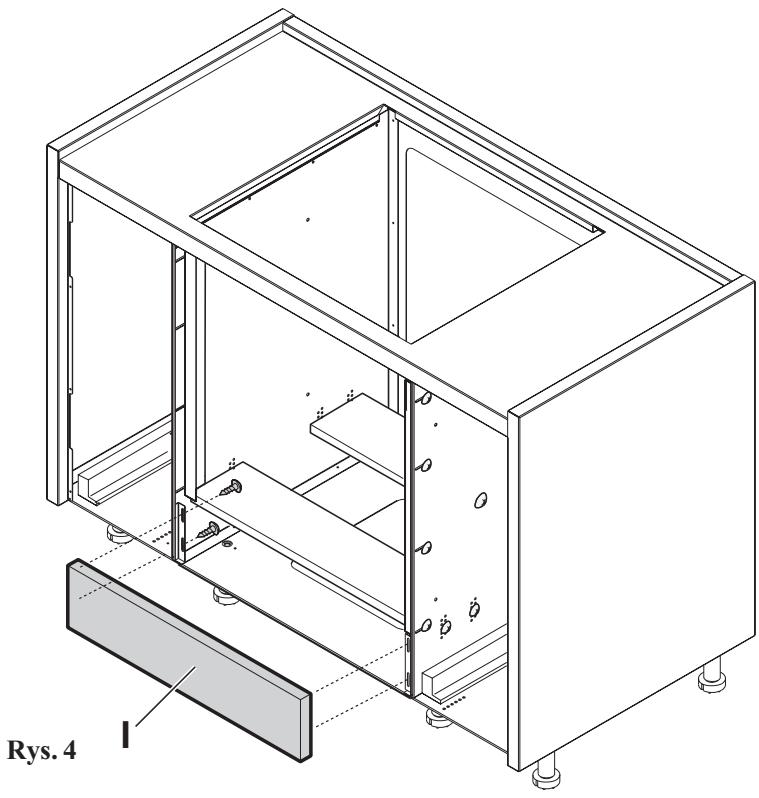

1. UWAGA: Panel przy zamontowany; przy sprewdzić, przy)... przy montazu przy poępowac w sątepućy sposob:

a. włoźyc piekarnik i otworźyc和他的 drzwczki
b. sprawdzić,czy otwarcie wźaden sposobNie zawadza o panel,i zamocowac piekarnik; ewentualnie-

b1. wyregulowa połozenia panelu
b2. wciąnac piekarnik
b3. rozluznic s Ruby przytwierdzajace panel do scianek
b4. ustawic wysokosc panelu i ponownie przykrecić s Ruby

c. powtorzyc czynosci a, b. Rys. 4

Rys. 5

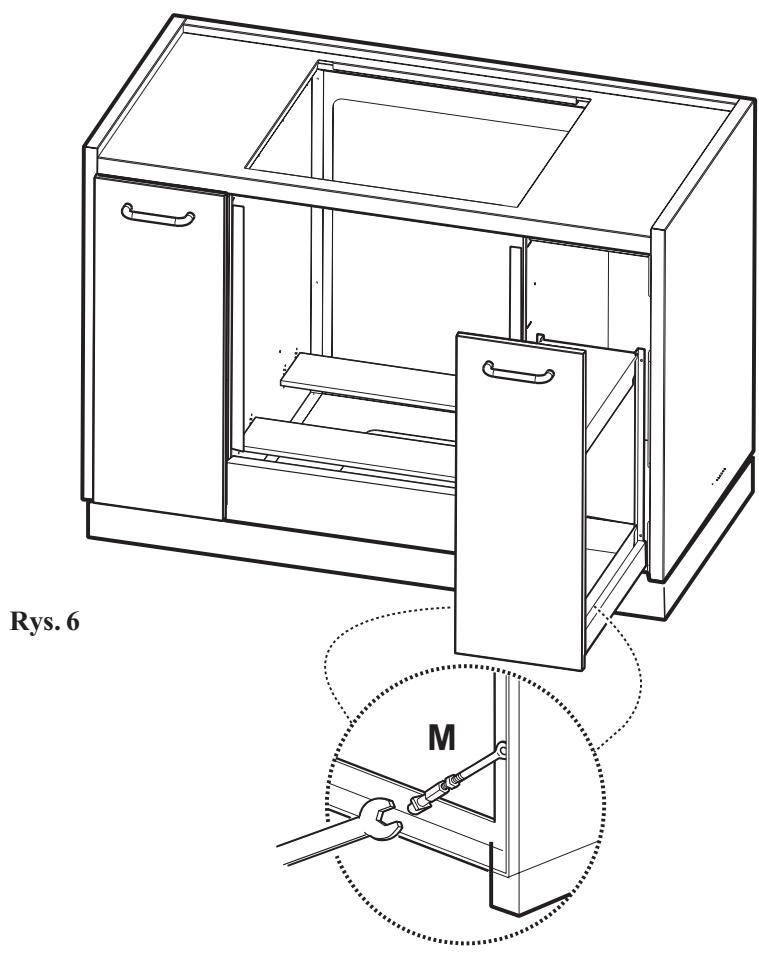

1. Załoźyc szuflady (zablokować je za pomoczą elementów mocujacych C – model 1200 mm lub zahaczyc szuflady za sruby V załozzone na szyny Z-rys.1). Rys.6.
2. Wyregulowa zamykanie szuflad wyjmowanych za pomocą srub regulacyjnych M. Rys.6.
