T1500-28PCT - Commutateur réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	TP-Link
Modèle	T1500-28PCT
Catégorie	Switch administrable (Smart)
Nombre de ports Ethernet	24 ports 10/100/1000Base-T
Ports PoE+	24 ports PoE+ (IEEE 802.3at/af)
Ports SFP	4 emplacements SFP (1000Base-X)
Port console	1 port RJ45 console
Alimentation	Interne, 100-240 V~ 50/60 Hz
Consommation électrique maximale	250 W (avec charge PoE max)
Dimensions (L x P x H)	440 x 260 x 44 mm (1U)
Poids	2,5 kg
Montage	Sur bureau ou en rack 19"
Interface d'administration	Web (HTTP/HTTPS), CLI (console/telnet/SSH)
Protocoles de gestion	SNMP, RMON, VLAN, QoS, IGMP snooping
Garantie	Garantie limitée TP-Link (voir notice)
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10% à 90% sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas démonter, ne pas utiliser près de l'eau, débrancher pour mise hors tension.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. Pour toute réparation, contacter le service client.

FOIRE AUX QUESTIONS - T1500-28PCT TP-LINK

Comment connecter le switch à mon réseau ?

Branchez un câble Ethernet RJ45 d'un routeur ou d'un autre switch à l'un des ports du T1500-28PCT. Utilisez des câbles droits pour connecter des équipements terminaux comme des ordinateurs.

Comment configurer l'adresse IP du switch ?

Par défaut, l'adresse IP est 192.168.0.1. Assurez-vous que votre ordinateur est dans le même sous-réseau (par exemple 192.168.0.x). Ouvrez un navigateur et rendez-vous sur http://192.168.0.1. Connectez-vous avec le nom d'utilisateur et mot de passe admin.

Puis-je utiliser ce switch avec des appareils non-PoE ?

Oui, les ports PoE+ sont rétrocompatibles avec les appareils non-PoE. Le switch ne délivrera pas d'alimentation sur ces ports.

Comment monter le switch en rack ?

Fixez les équerres de montage fournies de chaque côté du switch avec les vis incluses. Utilisez des boulons adaptés (non fournis) pour le fixer au rack 19 pouces.

Comment accéder à l'interface en ligne de commande (CLI) ?

Connectez un câble console (fourni) du port console du switch à un port série ou USB de votre ordinateur. Utilisez un émulateur de terminal (baud rate 115200) pour vous connecter. Les identifiants par défaut sont admin.admin.

Quelle est la puissance PoE totale disponible ?

Le switch peut fournir jusqu'à 250 W au total sur l'ensemble des ports PoE+, avec un maximum de 30 W par port.

Que faire si le switch ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise secteur et au switch. Essayez une autre prise électrique. Si le problème persiste, contactez le service client TP-Link.

Comment réinitialiser le switch aux réglages d'usine ?

Maintenez enfoncé le bouton Reset (situé sur le panneau avant) pendant environ 10 secondes, puis relâchez. Le switch redémarrera avec les paramètres par défaut.

Puis-je empiler plusieurs switches T1500-28PCT ?

Ce modèle ne prend pas en charge l'empilement physique. Vous pouvez les interconnecter via des ports SFP ou Ethernet et les gérer individuellement.

Quelles sont les précautions de sécurité à respecter ?

Ne pas démonter l'appareil. Ne pas l'utiliser à proximité d'eau. Débranchez le cordon d'alimentation pour mettre le switch hors tension. Seul un personnel qualifié doit effectuer les réparations.

MODE D'EMPLOI T1500-28PCT TP-LINK

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protections présentes sur les adhésifs des pieds caoutchouc fournis.
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.
2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

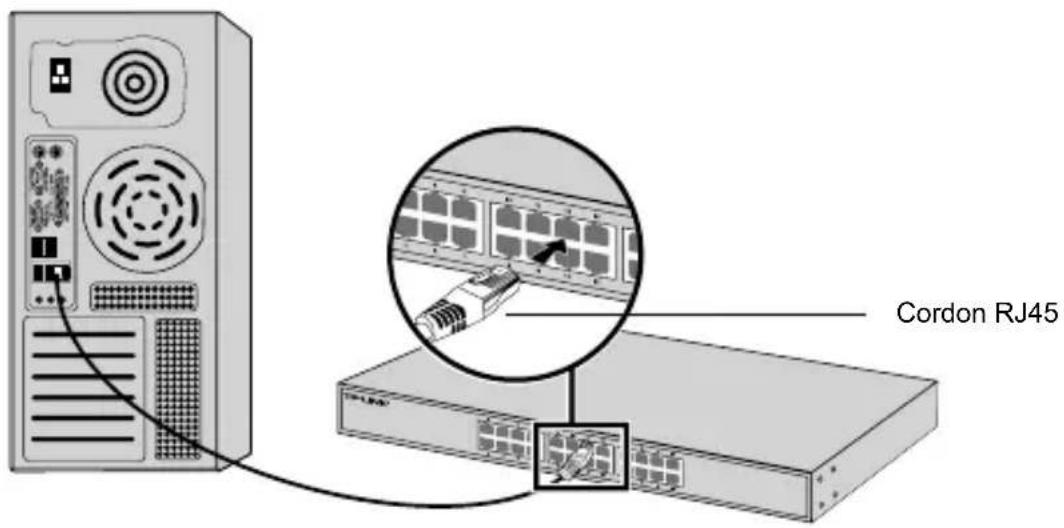

Connecter un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mise sous tension

Connectez le connecteur femelle du cordon fourni dans la prise du switch, puis connectez la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x compris entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisissez admin en minuscules dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées, référez-vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées, merci de vous référer au guide d'utilisation de l'utilitaire.

Installation

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garantit les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
