Type de produit	Commutateur réseau Gigabit PoE+ 16 ports
Marque	TP-Link
Modèle	TL-SG1016PE
Catégorie	Domotique
Alimentation	Secteur 100-240 V AC, 50/60 Hz, prise IEC
Fonctions principales	16 ports RJ45 10/100/1000 Mbps, 8 ports PoE+ (802.3af/at), budget PoE 65W, gestion via interface web ou utilitaire Easy Smart, QoS, VLAN, montage bureau ou rack 19 pouces, ventilation silencieuse
Entretien et nettoyage	Débrancher l'appareil avant tout nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Ne pas démonter l'appareil. Ne pas utiliser à proximité d'eau. Débrancher en cas d'orage. Utiliser uniquement l'adaptateur secteur fourni.
Pièces détachées et réparabilité	Aucune pièce détachable disponible. Toute ouverture annule la garantie. Contactez TP-Link pour toute réparation.
Informations générales	Switch administrable Easy Smart, conforme aux normes IEEE 802.3, boîtier métallique, ventilateur intégré, température de fonctionnement 0°C à 40°C, humidité 10% à 90% sans condensation.

FOIRE AUX QUESTIONS - TL-SG1016PE TP-LINK

Comment installer le switch TL-SG1016PE sur un bureau ?

Placez le switch sur une surface plane et stable. Retirez les protections des patins caoutchouc fournis et collez-les aux quatre coins du boîtier pour éviter les glissements.

Puis-je monter le switch dans un rack ?

Oui, fixez les équerres de montage de chaque côté du switch avec les vis fournies, puis fixez le switch au rack avec des boulons adaptés (non fournis).

Comment connecter le switch à mon réseau ?

Utilisez un câble Ethernet pour relier un port RJ45 du switch à votre routeur ou à un autre périphérique réseau. Branchez l'alimentation après les connexions.

Quelle est l'adresse IP par défaut pour accéder à l'interface d'administration ?

L'adresse IP par défaut est 192.168.0.1. Configurez votre ordinateur sur le même sous-réseau (ex: 192.168.0.x avec masque 255.255.255.0).

Comment configurer le switch via l'interface web ?

Ouvrez un navigateur et entrez http://192.168.0.1. Connectez-vous avec le nom d'utilisateur et mot de passe par défaut admin (en minuscules). Vous pourrez alors paramétrer le switch.

Comment utiliser l'utilitaire Easy Smart pour configurer le switch ?

Téléchargez l'utilitaire Easy Smart depuis le site TP-Link. Lancez-le et il détectera automatiquement les switches compatibles sur votre réseau. Vous pourrez les configurer de manière centralisée.

Que faire si je ne parviens pas à accéder à l'interface d'administration ?

Vérifiez que votre ordinateur a une adresse IP dans le même sous-réseau (192.168.0.x). Assurez-vous que le câble Ethernet est bien connecté et que le switch est sous tension. Si besoin, réinitialisez le switch aux paramètres d'usine.

Le switch chauffe-t-il normalement ?

Oui, le switch peut chauffer en fonctionnement normal, surtout en utilisation PoE. Assurez-vous qu'il est bien ventilé et ne bloquez pas les ouvertures d'aération.

Puis-je utiliser des modules SFP avec ce switch ?

Le modèle TL-SG1016PE ne dispose pas d'emplacements SFP. Seuls les ports RJ45 sont disponibles. Pour des liaisons fibre, utilisez un convertisseur média.

Comment nettoyer le switch ?

Débranchez l'alimentation avant nettoyage. Utilisez un chiffon sec et doux. N'utilisez jamais de liquides ou de produits chimiques.

MODE D'EMPLOI TL-SG1016PE TP-LINK

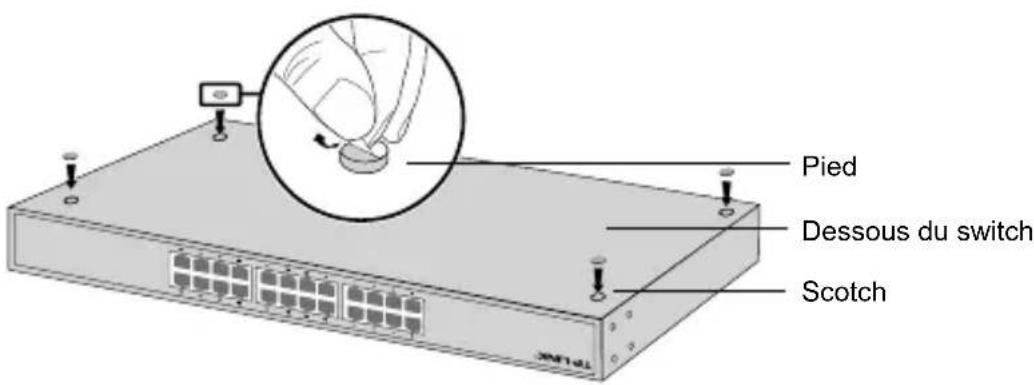

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

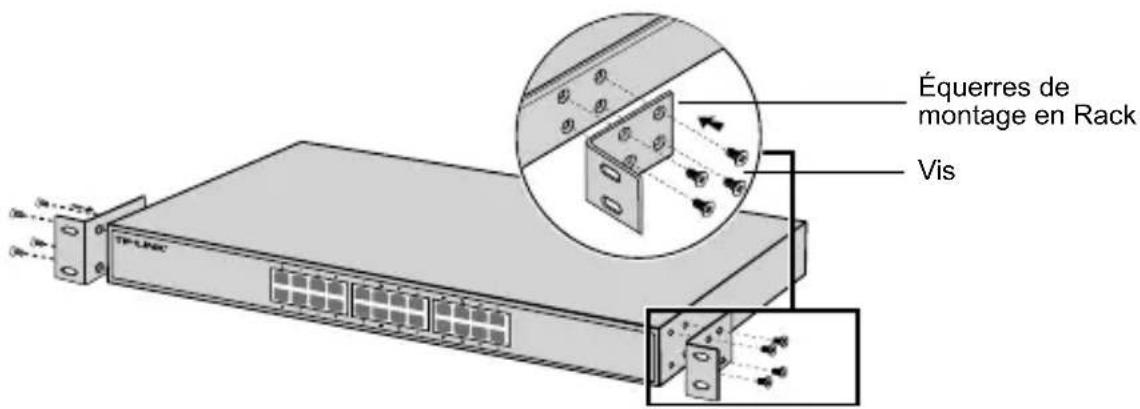

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

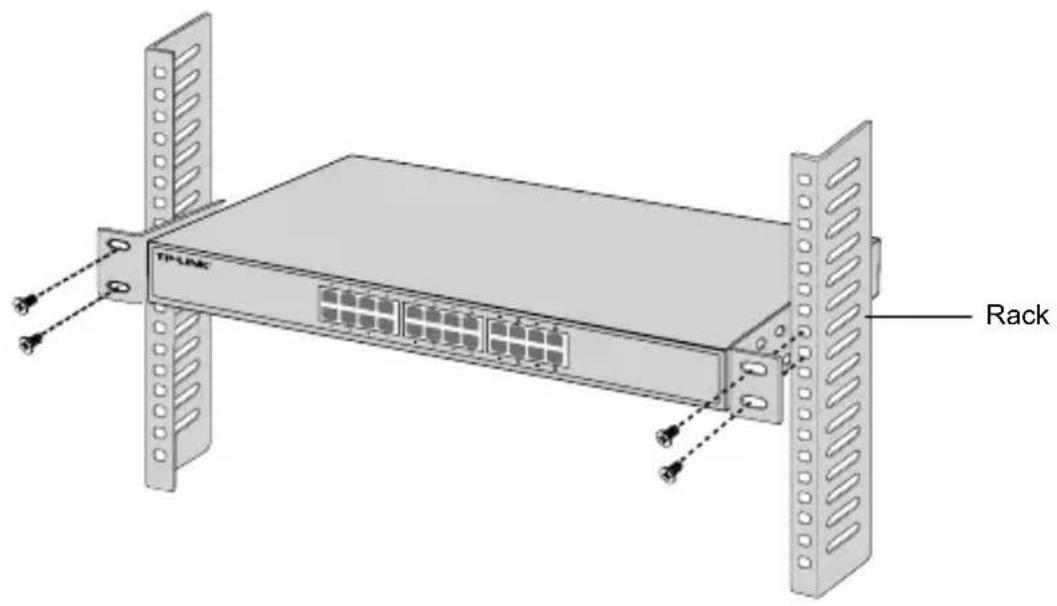

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

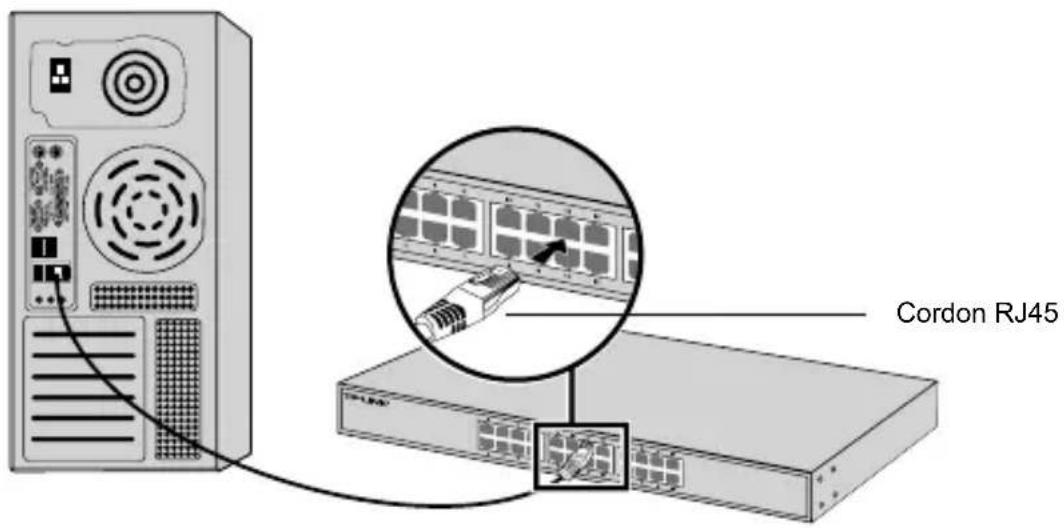

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

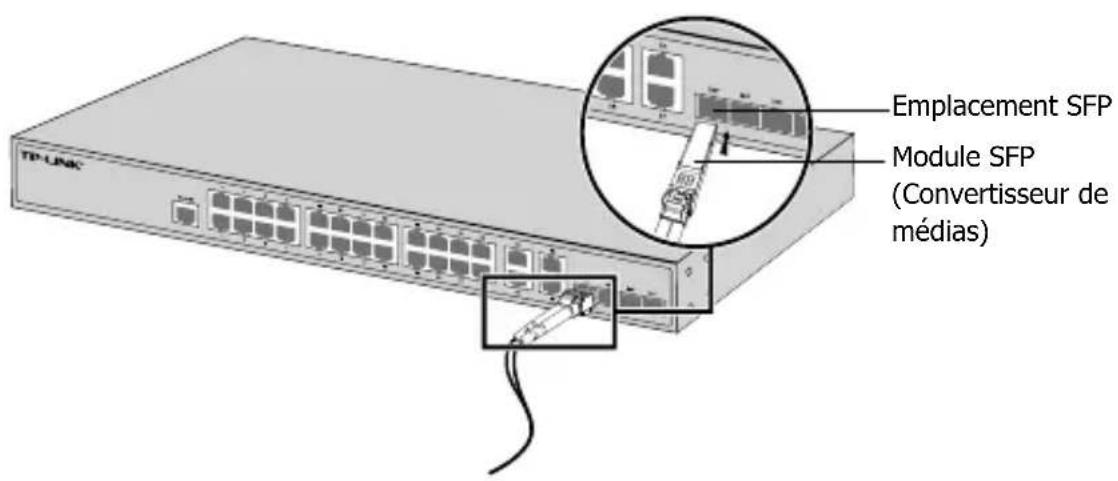

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
