Tipo di prodotto	Switch di rete Gigabit PoE+ 16 porte
Marca	TP-Link
Modello	TL-SG1016PE
Categoria	Domotica
Alimentazione	Rete 100-240 V AC, 50/60 Hz, presa IEC
Funzioni principali	16 porte RJ45 10/100/1000 Mbps, 8 porte PoE+ (802.3af/at), budget PoE 65W, gestione tramite interfaccia web o utility Easy Smart, QoS, VLAN, montaggio da tavolo o rack 19 pollici, ventilazione silenziosa
Manutenzione e pulizia	Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare solventi né prodotti abrasivi.
Sicurezza	Non smontare l'apparecchio. Non utilizzare in prossimità di acqua. Scollegare in caso di temporale. Utilizzare solo l'adattatore di rete fornito.
Parti di ricambio e riparabilità	Nessuna parte staccabile disponibile. Qualsiasi apertura invalida la garanzia. Contattare TP-Link per qualsiasi riparazione.
Informazioni generali	Switch gestibile Easy Smart, conforme agli standard IEEE 802.3, scatola metallica, ventola integrata, temperatura di funzionamento 0°C a 40°C, umidità 10% a 90% senza condensa.

Domande frequenti - TL-SG1016PE TP-LINK

Come installare lo switch TL-SG1016PE su una scrivania?

Posizionare lo switch su una superficie piana e stabile. Rimuovere le protezioni dei piedini in gomma forniti e incollarli ai quattro angoli del case per evitare scivolamenti.

Posso montare lo switch in un rack?

Sì, fissare le staffe di montaggio su ogni lato dello switch con le viti fornite, quindi fissare lo switch al rack con bulloni adatti (non forniti).

Come collegare lo switch alla mia rete?

Utilizzare un cavo Ethernet per collegare una porta RJ45 dello switch al router o a un altro dispositivo di rete. Collegare l'alimentazione dopo le connessioni.

Qual è l'indirizzo IP predefinito per accedere all'interfaccia di amministrazione?

L'indirizzo IP predefinito è 192.168.0.1. Configurare il computer sulla stessa sottorete (es: 192.168.0.x con maschera 255.255.255.0).

Come configurare lo switch tramite l'interfaccia web?

Aprire un browser e inserire http://192.168.0.1. Accedere con nome utente e password predefiniti admin (in minuscolo). Sarà quindi possibile configurare lo switch.

Come utilizzare l'utility Easy Smart per configurare lo switch?

Scaricare l'utility Easy Smart dal sito TP-Link. Avviarla e rileverà automaticamente gli switch compatibili sulla rete. Sarà possibile configurarli in modo centralizzato.

Cosa fare se non riesco ad accedere all'interfaccia di amministrazione?

Verificare che il computer abbia un indirizzo IP nella stessa sottorete (192.168.0.x). Assicurarsi che il cavo Ethernet sia ben collegato e che lo switch sia acceso. Se necessario, ripristinare lo switch alle impostazioni di fabbrica.

Lo switch si scalda normalmente?

Sì, lo switch può scaldarsi durante il normale funzionamento, soprattutto con l'uso PoE. Assicurarsi che sia ben ventilato e non bloccare le prese d'aria.

Posso utilizzare moduli SFP con questo switch?

Il modello TL-SG1016PE non dispone di slot SFP. Sono disponibili solo porte RJ45. Per collegamenti in fibra, utilizzare un convertitore di media.

Come pulire lo switch?

Scollegare l'alimentazione prima della pulizia. Utilizzare un panno asciutto e morbido. Non utilizzare mai liquidi o prodotti chimici.

MANUALE UTENTE TL-SG1016PE TP-LINK

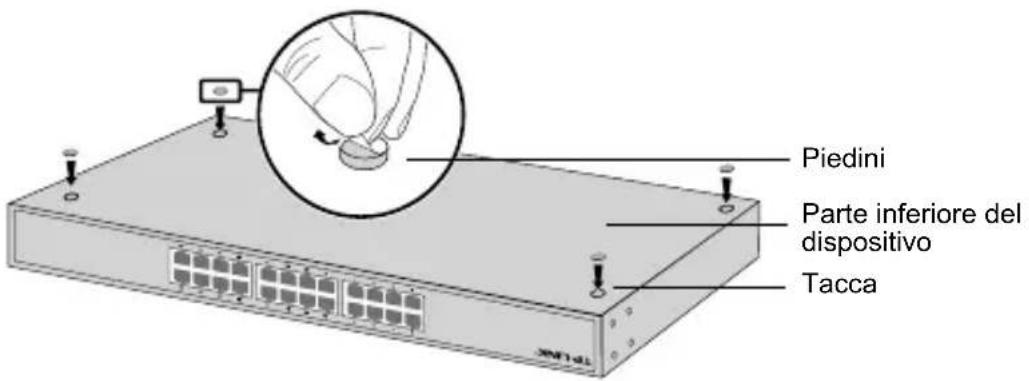

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizionate il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.
2. Montate, tramite le relative viti, le staffe per il montaggio a rack su ogni lato del dispositivo.

1. Dopo che sono state montate le staffe sul dispositivo, usate altre viti (non incluse) per installare il dispositivo a rack.

Connessione

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come mostrato nella seguente illustrazione.

- Slot SFP

Per gli switch con slot SFP, potete inserire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non potrà essere utilizzata.

- Porta Console

Per gli switch con porta console, potete connettere la porta console al vostro computer mediante cavo console. Quindi potete caricare CLI per gestire lo switch.

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

1. Impostate l'indirizzo IP del vostro computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.
2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quindi premete il tasto Enter.
3. Immettete admin (in caratteri minuscoli) come Username e Password di default, quindi fate clic sul pulsante Login o premete il tasto Enter.
4. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configure Io Switch usando la CLI (Solo per Switch Smart e Managed)

Fate login allo switch e accedete alla CLI per gestire lo switch. Per avere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch usando la Utility (solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per avere istruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

Instalação

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzare il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in questo caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
