Tuotetyyppi	16-porttinen Gigabit PoE+ -verkkokytkin
Brändi	TP-Link
Malli	TL-SG1016PE
Kategoria	Kotiautomaatio
Virransyöttö	Verkko 100-240 V AC, 50/60 Hz, IEC-liitin
Tärkeimmät toiminnot	16 RJ45-porttia 10/100/1000 Mbps, 8 PoE+-porttia (802.3af/at), PoE-budjetti 65W, hallinta verkkokäyttöliittymän tai Easy Smart -apuohjelman kautta, QoS, VLAN, pöytä- tai 19 tuuman telineasennus, hiljainen tuuletus
Huolto ja puhdistus	Irrota laite verkkovirrasta ennen puhdistusta. Käytä pehmeää, kuivaa liinaa. Älä käytä liuottimia tai hankaavia aineita.
Turvallisuus	Älä pura laitetta. Älä käytä veden lähellä. Irrota verkkovirrasta ukkosella. Käytä vain mukana toimitettua verkkovirtalaitetta.
Varaosat ja korjattavuus	Mitään irrotettavia osia ei ole saatavilla. Takuu raukeaa, jos kotelo avataan. Ota yhteys TP-Linkiin korjausta varten.
Yleiset tiedot	Easy Smart -hallittava kytkin, IEEE 802.3 -standardien mukainen, metallikotelo, sisäänrakennettu tuuletin, käyttölämpötila 0 °C - 40 °C, kosteus 10% - 90% tiivistymätön.

Usein kysytyt kysymykset - TL-SG1016PE TP-LINK

Miten TL-SG1016PE-kytkin asennetaan pöydälle?

Aseta kytkin tasaiselle ja vakaalle alustalle. Irrota mukana toimitettujen kumisten jalkojen suojukset ja liimaa ne kotelon neljään kulmaan liukumisen estämiseksi.

Voinko asentaa kytkimen telineeseen?

Kyllä, kiinnitä asennuskulmat kytkimen molemmille puolille mukana tulevilla ruuveilla ja kiinnitä kytkin telineeseen sopivilla pulteilla (eivät sisälly toimitukseen).

Miten kytkin liitetään verkkoon?

Käytä Ethernet-kaapelia yhdistääksesi kytkimen RJ45-portin reitittimeesi tai muuhun verkkolaitteeseen. Kytke virta liitäntöjen jälkeen.

Mikä on oletusarvoinen IP-osoite hallintakäyttöliittymään pääsemiseksi?

Oletusarvoinen IP-osoite on 192.168.0.1. Aseta tietokoneesi samaan aliverkkoon (esim. 192.168.0.x, maski 255.255.255.0).

Miten kytkin määritetään verkkokäyttöliittymän kautta?

Avaa selain ja kirjoita http://192.168.0.1. Kirjaudu sisään oletuskäyttäjänimellä ja salasanalla admin (pienillä kirjaimilla). Voit sitten määrittää kytkimen.

Miten Easy Smart -apuohjelmaa käytetään kytkimen määrittämiseen?

Lataa Easy Smart -apuohjelma TP-Linkin verkkosivuilta. Käynnistä se, niin se tunnistaa automaattisesti yhteensopivat kytkimet verkossasi. Voit määrittää ne keskitetysti.

Mitä teen, jos en pääse hallintakäyttöliittymään?

Varmista, että tietokoneesi IP-osoite on samassa aliverkossa (192.168.0.x). Varmista, että Ethernet-kaapeli on kunnolla kiinni ja kytkin on päällä. Tarvittaessa palauta kytkin tehdasasetuksiin.

Kuumeneko kytkin normaalisti?

Kyllä, kytkin voi kuumentua normaalissa käytössä, erityisesti PoE:ta käytettäessä. Varmista, että se tuulettuu hyvin äläkä tuki ilmanvaihtoaukkoja.

Voinko käyttää SFP-moduuleja tämän kytkimen kanssa?

Mallissa TL-SG1016PE ei ole SFP-paikkoja. Vain RJ45-portit ovat käytettävissä. Kuituyhteyksiä varten käytä mediamuunninta.

Miten kytkin puhdistetaan?

Irrota virtajohto ennen puhdistusta. Käytä kuivaa ja pehmeää liinaa. Älä koskaan käytä nesteitä tai kemikaaleja.

KÄYTTÖOHJE TL-SG1016PE TP-LINK

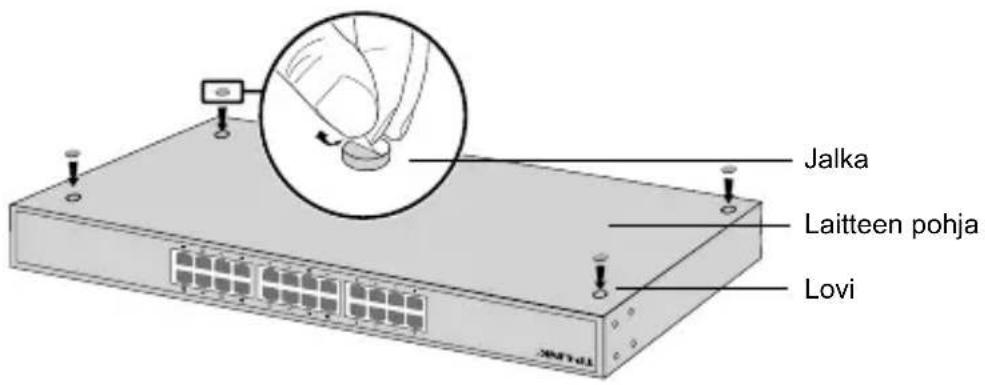

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

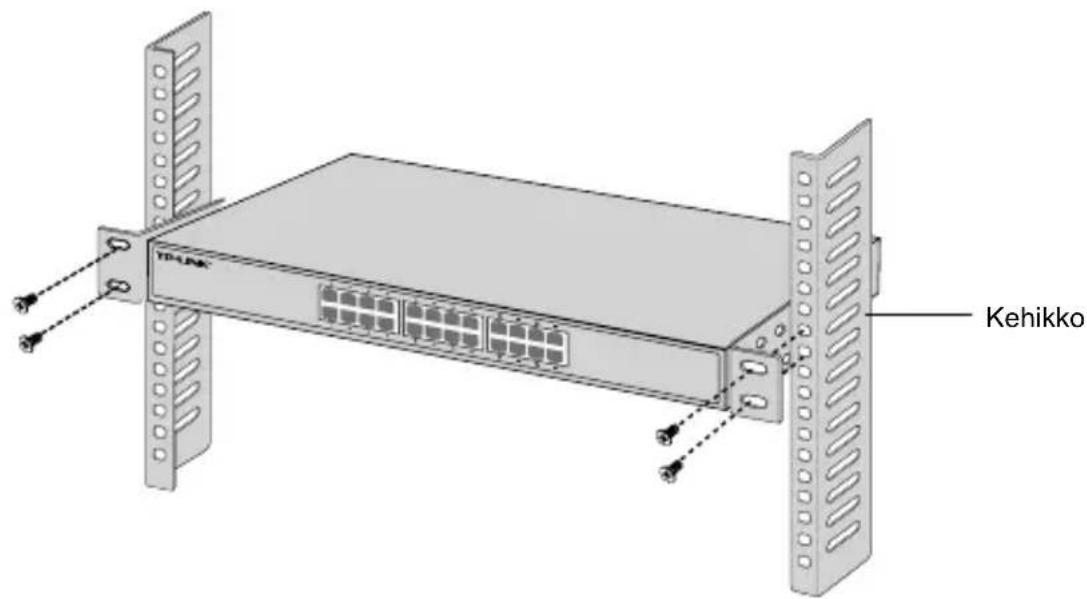

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduuliin. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttää.

- Konsoliportti

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

1. Määritä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero välillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.
3. Kirjoita admin pienin kirjaimin sekä käyttäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:Ilä. Tästä on täsmällisemmät ohjeet CLI:n käyttöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoa keskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttöoppaassa.

Installatie

- Desktop installatie

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
