Produkttyp	Gigabit PoE+ 16-Port Netzwerk-Switch
Marke	TP-Link
Modell	TL-SG1016PE
Kategorie	Hausautomation
Stromversorgung	Netzteil 100-240 V AC, 50/60 Hz, IEC-Stecker
Hauptfunktionen	16 RJ45-Ports 10/100/1000 Mbps, 8 PoE+ Ports (802.3af/at), PoE-Budget 65W, Verwaltung über Webinterface oder Easy Smart Utility, QoS, VLAN, Tisch- oder 19-Zoll-Rack-Montage, leiser Lüfter
Pflege und Reinigung	Gerät vor der Reinigung vom Netz trennen. Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Gerät nicht öffnen. Nicht in der Nähe von Wasser verwenden. Bei Gewitter vom Netz trennen. Nur das mitgelieferte Netzteil verwenden.
Ersatzteile und Reparierbarkeit	Keine austauschbaren Teile verfügbar. Öffnen des Geräts führt zum Garantieverlust. Bei Reparaturen wenden Sie sich an TP-Link.
Allgemeine Informationen	Easy Smart Managed Switch, konform zu IEEE 802.3, Metallgehäuse, integrierter Lüfter, Betriebstemperatur 0°C bis 40°C, Luftfeuchtigkeit 10% bis 90% nicht kondensierend.

Häufig gestellte Fragen - TL-SG1016PE TP-LINK

Wie installiere ich den Switch TL-SG1016PE auf einem Schreibtisch?

Stellen Sie den Switch auf eine ebene, stabile Fläche. Entfernen Sie die Schutzfolien der mitgelieferten Gummifüße und kleben Sie diese an die vier Ecken des Gehäuses, um ein Verrutschen zu verhindern.

Kann ich den Switch in einem Rack montieren?

Ja, befestigen Sie die Montagewinkel mit den mitgelieferten Schrauben an beiden Seiten des Switches und befestigen Sie den Switch dann mit geeigneten Schrauben (nicht im Lieferumfang) im Rack.

Wie schließe ich den Switch an mein Netzwerk an?

Verbinden Sie einen RJ45-Port des Switches über ein Ethernet-Kabel mit Ihrem Router oder einem anderen Netzwerkgerät. Schließen Sie das Netzteil erst nach den Verbindungen an.

Welche Standard-IP-Adresse wird für den Zugriff auf die Verwaltungsoberfläche verwendet?

Die Standard-IP-Adresse lautet 192.168.0.1. Konfigurieren Sie Ihren Computer im selben Subnetz (z.B. 192.168.0.x mit Subnetzmaske 255.255.255.0).

Wie konfiguriere ich den Switch über das Webinterface?

Öffnen Sie einen Browser und geben Sie http://192.168.0.1 ein. Melden Sie sich mit dem Standard-Benutzernamen und -Passwort admin (Kleinschreibung) an. Dann können Sie den Switch konfigurieren.

Wie verwende ich das Easy Smart Utility zur Konfiguration des Switches?

Laden Sie das Easy Smart Utility von der TP-Link-Website herunter. Starten Sie es, es erkennt automatisch kompatible Switches in Ihrem Netzwerk. Sie können sie zentral konfigurieren.

Was tun, wenn ich nicht auf die Verwaltungsoberfläche zugreifen kann?

Überprüfen Sie, ob Ihr Computer eine IP-Adresse im selben Subnetz (192.168.0.x) hat. Stellen Sie sicher, dass das Ethernet-Kabel richtig angeschlossen ist und der Switch eingeschaltet ist. Setzen Sie den Switch bei Bedarf auf die Werkseinstellungen zurück.

Wird der Switch normal heiß?

Ja, der Switch kann im normalen Betrieb heiß werden, besonders bei PoE-Nutzung. Sorgen Sie für ausreichende Belüftung und blockieren Sie keine Lüftungsöffnungen.

Kann ich SFP-Module mit diesem Switch verwenden?

Das Modell TL-SG1016PE hat keine SFP-Steckplätze. Es sind nur RJ45-Ports vorhanden. Für Glasfaserverbindungen verwenden Sie einen Medienkonverter.

Wie reinige ich den Switch?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Flüssigkeiten oder Chemikalien.

BEDIENUNGSANLEITUNG TL-SG1016PE TP-LINK

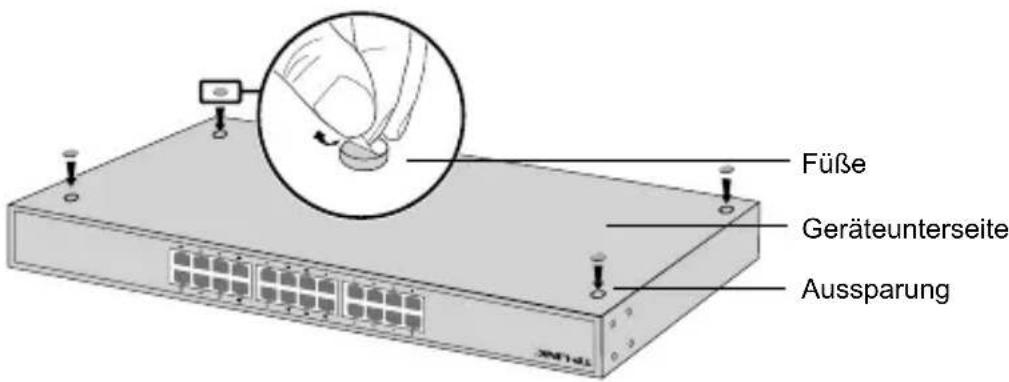

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

- Rackmontage

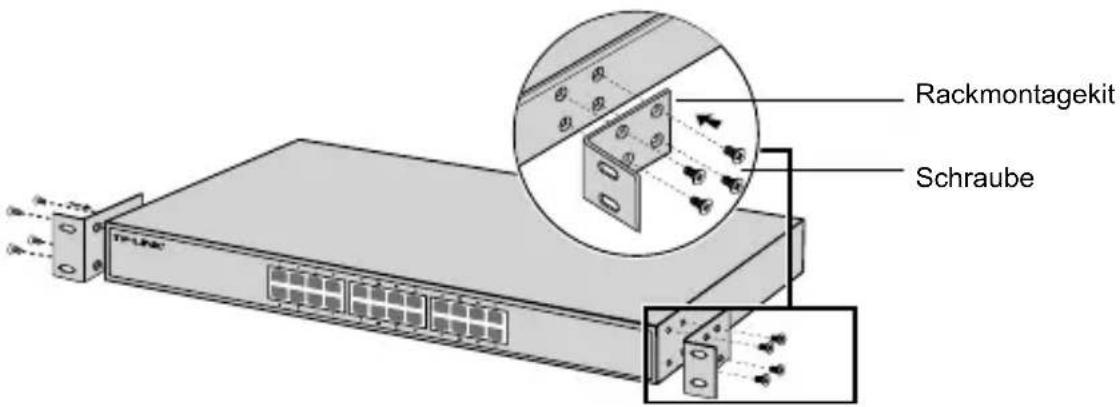

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.
2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

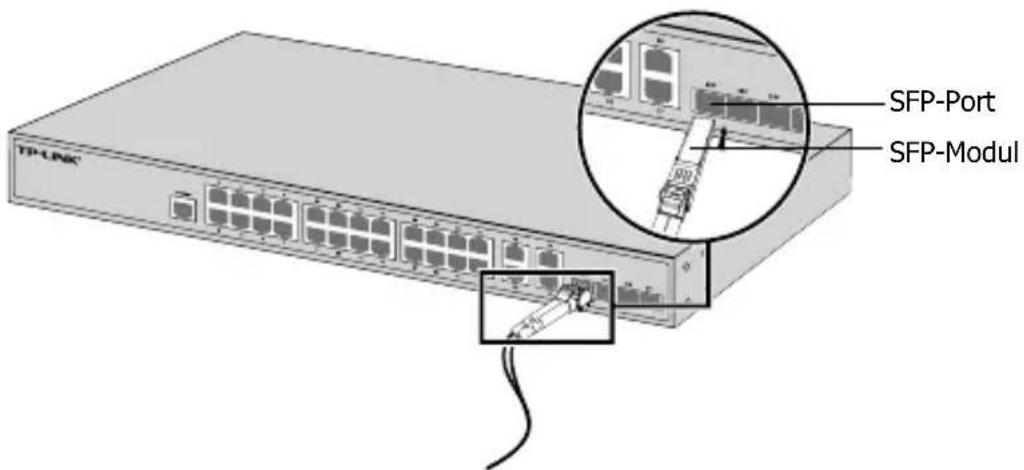

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
