Ürün Tipi	16 Portlu Gigabit PoE+ Ağ Anahtarı
Marka	TP-Link
Model	TL-SG1016PE
Kategori	Ev Otomasyonu
Güç Kaynağı	100-240 V AC, 50/60 Hz, IEC fişli şebeke gücü
Ana Fonksiyonlar	16 adet RJ45 10/100/1000 Mbps port, 8 adet PoE+ (802.3af/at) port, 65W PoE bütçesi, web arayüzü veya Easy Smart yardımcı programı ile yönetim, QoS, VLAN, masa veya 19 inç raf montajı, sessiz fan
Bakım ve Temizlik	Temizlikten önce cihazın fişini çekin. Yumuşak ve kuru bir bez kullanın. Çözücü veya aşındırıcı ürünler kullanmayın.
Güvenlik	Cihazı sökmeyin. Su yakınında kullanmayın. Fırtına durumunda fişini çekin. Yalnızca verilen güç adaptörünü kullanın.
Yedek Parçalar ve Tamir Edilebilirlik	Çıkarılabilir parça yoktur. Herhangi bir açma işlemi garantiyi geçersiz kılar. Herhangi bir onarım için TP-Link ile iletişime geçin.
Genel Bilgiler	Easy Smart yönetilebilir anahtar, IEEE 802.3 standartlarına uygun, metal kasa, dahili fan, çalışma sıcaklığı 0°C ila 40°C, nem %10 ila %90 yoğuşmasız.

Sık sorulan sorular - TL-SG1016PE TP-LINK

TL-SG1016PE anahtarı bir masaya nasıl kurarım?

Anahtarı düz ve sabit bir yüzeye yerleştirin. Verilen lastik pedlerin koruyucularını çıkarın ve kaymayı önlemek için kasenin dört köşesine yapıştırın.

Anahtarı bir rafa monte edebilir miyim?

Evet, verilen vidalarla anahtarın her iki yanına montaj braketlerini takın, ardından uygun cıvatalarla (verilmez) anahtarı rafa sabitleyin.

Anahtarı ağıma nasıl bağlarım?

Anahtarın bir RJ45 portunu yönlendiricinize veya başka bir ağ cihazına bağlamak için bir Ethernet kablosu kullanın. Bağlantılardan sonra gücü takın.

Yönetim arayüzüne erişmek için varsayılan IP adresi nedir?

Varsayılan IP adresi 192.168.0.1'dir. Bilgisayarınızı aynı alt ağa yapılandırın (ör: 192.168.0.x, alt ağ maskesi 255.255.255.0).

Web arayüzü üzerinden anahtarı nasıl yapılandırırım?

Bir tarayıcı açın ve http://192.168.0.1 yazın. Varsayılan kullanıcı adı ve şifre admin (küçük harflerle) ile oturum açın. Ardından anahtarı yapılandırabilirsiniz.

Anahtarı yapılandırmak için Easy Smart yardımcı programını nasıl kullanırım?

Easy Smart yardımcı programını TP-Link sitesinden indirin. Çalıştırın ve ağınızdaki uyumlu anahtarları otomatik olarak algılayacaktır. Bunları merkezi olarak yapılandırabilirsiniz.

Yönetim arayüzüne erişemezsem ne yapmalıyım?

Bilgisayarınızın aynı alt ağda (192.168.0.x) bir IP adresine sahip olduğunu kontrol edin. Ethernet kablosunun doğru takılı olduğundan ve anahtarın açık olduğundan emin olun. Gerekirse anahtarı fabrika ayarlarına sıfırlayın.

Anahtar normalde ısınır mı?

Evet, anahtar normal çalışma sırasında, özellikle PoE kullanımında ısınabilir. İyi havalandırıldığından emin olun ve havalandırma deliklerini kapatmayın.

Bu anahtarla SFP modülleri kullanabilir miyim?

TL-SG1016PE modelinde SFP yuvaları yoktur. Yalnızca RJ45 portları mevcuttur. Fiber bağlantılar için bir medya dönüştürücü kullanın.

Anahtarı nasıl temizlerim?

Temizlikten önce gücü fişten çekin. Kuru ve yumuşak bir bez kullanın. Asla sıvı veya kimyasal madde kullanmayın.

KULLANIM KILAVUZU TL-SG1016PE TP-LINK

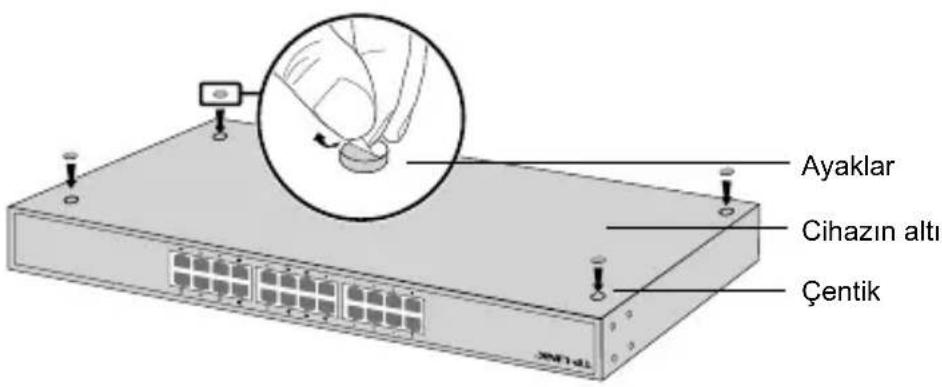

Cihazı masaüstüne kurmak için lütfen aşağıdaki adımları izleyin:

1. Cihazı, bütün parçalarıyla birlikte cihazın bütün ağırlığını taşıyabilecek kadar sabit ve düz bir zemin üzerine yerleştirin.
2. Lastik ayaklardan yapışkanlı koruyucu kağıtları çıkarın.
3. Cihazı çevirin ve cihazın her bir köşesinin altındaki girintili alanlara size sağlanan lastik ayakları takın.

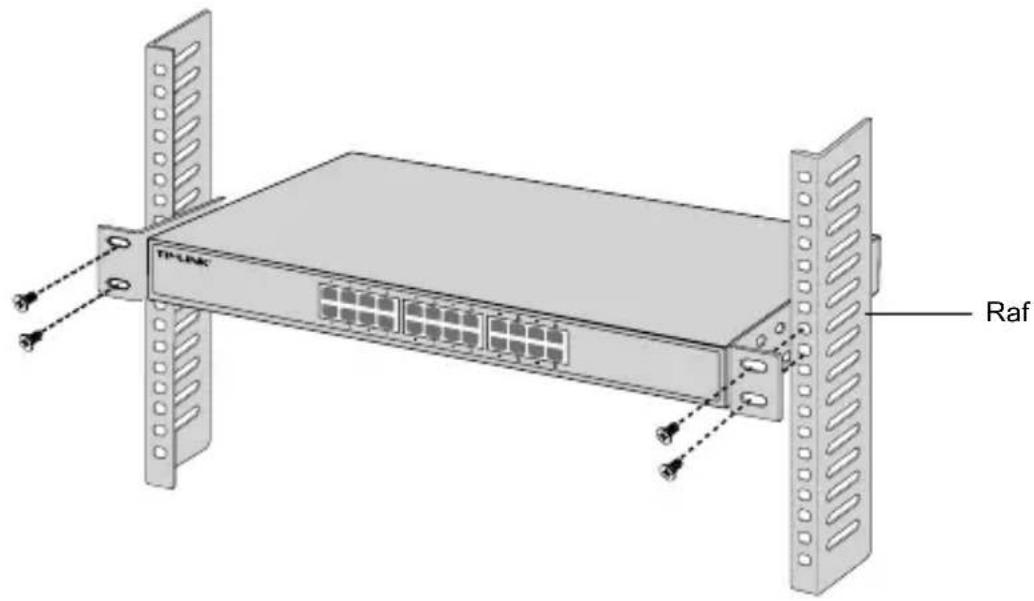

- Raf Kurulumu

Cihazı rafa monte etmek için aşağıda tanımlanan talimatları izleyin:

1. Rafın temelini ve sabitliğini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafına raf montajını sağlamlaştırın.

1. Destekler cihaza takıldıktan sonra, rafa sabitlemek için uygun vidalar (beraberinde gelen vidalar değil) kullanın.

Bağlantı

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşağıdaki şekilde gösterildiği gibi bağlayın.

- SFP Portu

SFP portlu switch'ler için, SFP portunu SFP modülüne bağlayabilirsiniz. Eğer switch'te SFP alıcı-verici bir modül takılıysa ve port üzerinde bir bağlantı varsa, ilgili RJ45 portu devre dışı kalacaktır ve kullanılamayacaktır.

- Konsol Portu

Konsol portuna sahip switch'lerde, konsol kablosu kullanarak bilgisayarınız ile konsol portuna bağlanabilirsiniz. Ardından. switch'i yönetmek için CLI arayüzüne erişebilirsiniz.

Ürünle birlikte gelen güç kablosunu kullanarak cihaza enerji sağlayınız.

- Switch'i GUI kullanarak Yapılandırma

1. Bilgisayarınızın IP adresini switch ile aynı alt ağda olacak şekilde belirleyin. IP adresi 192.168.0.x'dır. (x değeri 2 ila 254 arasında herhangi bir sayıdır.); Alt Ağ Maskesi 255.255.255.0 'dır.
2. Bir web tarayıcısı açın ve tarayıcının adres alanına varsayılan yönetim adresi olan http://192.168.0.1'i yazın ve Enter tuşuna basın.
3. Varsayılan User Name (Kullanıcı Adı) ve Password (Şifre)'si için admin kelimesini girin. Kullanıcı Adı ve Şifre'nin tamamı küçük harflerden oluşmaktadır. Sonrasında Login (Oturum Aç) butonuna tıklayın veya Enter tuşuna basın.
4. Arayüze başarılı bir şekilde giriş yaptıktan sonra, yönetim sayfasından switch'i yapılandırabilirsiniz.

- Switch'i CLI Arayüzü Üzerinden Yapılandırma (Sadece Akıllı Switch'ler ve Yönetilebilir Switch'ler İçindir)

Switch üzerinde oturum açabilir ve switch'i yönetmek için CLI arayüzüne erişebilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen CLI Kılavuzuna bakınız.

- Swi tch'i Yardımcı Ya zıl im İle Ya pılan dırm a (Sadece Kolay Akıllı Switch'ler içindir.)

Easy Smart Switch'lerin bütün ağlarını merkezi olarak yönetmek için Easy Smart Yapılandırma Yardımcı Uygulamasını kullanabilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen Yardımcı Yazılım Kullanıcı Kılavuzuna bakınız.

Deutsch

Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.
• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.
• Ürünü sıvı ortamların yakınında çalıştırmayınız.
