Tipo de produto	Switch de rede Gigabit PoE+ de 16 portas
Marca	TP-Link
Modelo	TL-SG1016PE
Categoria	Automação residencial
Alimentação	Rede elétrica 100-240 V CA, 50/60 Hz, plugue IEC
Principais funções	16 portas RJ45 10/100/1000 Mbps, 8 portas PoE+ (802.3af/at), orçamento PoE 65W, gerenciamento via interface web ou utilitário Easy Smart, QoS, VLAN, montagem em mesa ou rack de 19 polegadas, ventilação silenciosa
Manutenção e limpeza	Desconecte o aparelho antes de qualquer limpeza. Use um pano macio e seco. Não use solventes ou produtos abrasivos.
Segurança	Não desmonte o aparelho. Não use perto de água. Desconecte em caso de tempestade. Use apenas o adaptador de rede fornecido.
Peças de reposição e reparabilidade	Nenhuma peça destacável disponível. Qualquer abertura anula a garantia. Entre em contato com a TP-Link para qualquer reparo.
Informações gerais	Switch gerenciável Easy Smart, conforme os padrões IEEE 802.3, caixa metálica, ventoinha integrada, temperatura de operação 0°C a 40°C, umidade 10% a 90% sem condensação.

Perguntas frequentes - TL-SG1016PE TP-LINK

Como instalar o switch TL-SG1016PE em uma mesa?

Coloque o switch em uma superfície plana e estável. Remova as proteções dos pés de borracha fornecidos e cole-os nos quatro cantos da caixa para evitar deslizamentos.

Posso montar o switch em um rack?

Sim, fixe os suportes de montagem em cada lado do switch com os parafusos fornecidos, em seguida, fixe o switch no rack com parafusos adequados (não fornecidos).

Como conectar o switch à minha rede?

Use um cabo Ethernet para conectar uma porta RJ45 do switch ao seu roteador ou outro dispositivo de rede. Conecte a alimentação após as conexões.

Qual é o endereço IP padrão para acessar a interface de administração?

O endereço IP padrão é 192.168.0.1. Configure seu computador na mesma sub-rede (ex: 192.168.0.x com máscara 255.255.255.0).

Como configurar o switch via interface web?

Abra um navegador e digite http://192.168.0.1. Faça login com o nome de usuário e senha padrão admin (em minúsculas). Você poderá então configurar o switch.

Como usar o utilitário Easy Smart para configurar o switch?

Baixe o utilitário Easy Smart do site da TP-Link. Execute-o e ele detectará automaticamente os switches compatíveis em sua rede. Você poderá configurá-los de forma centralizada.

O que fazer se não conseguir acessar a interface de administração?

Verifique se seu computador tem um endereço IP na mesma sub-rede (192.168.0.x). Certifique-se de que o cabo Ethernet está bem conectado e que o switch está ligado. Se necessário, redefina o switch para as configurações de fábrica.

O switch esquenta normalmente?

Sim, o switch pode aquecer durante a operação normal, especialmente com uso PoE. Certifique-se de que está bem ventilado e não bloqueie as aberturas de ventilação.

Posso usar módulos SFP com este switch?

O modelo TL-SG1016PE não possui slots SFP. Apenas as portas RJ45 estão disponíveis. Para conexões de fibra, use um conversor de mídia.

Como limpar o switch?

Desconecte a alimentação antes da limpeza. Use um pano seco e macio. Nunca use líquidos ou produtos químicos.

MANUAL DE UTILIZADOR TL-SG1016PE TP-LINK

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

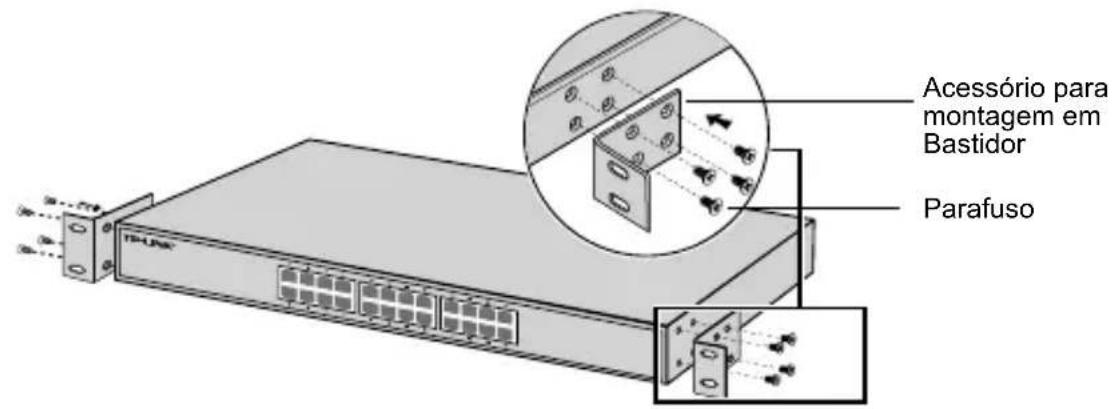

- Instalação em Bastidor

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados módulos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente será desativada e não poderá ser utilizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá utilizar a interface de linha de comandos para gerir o switch.

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no seguinte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após iniciar a sessão com sucesso, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizando a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulte o guia da Interface de Linha de Comandos.

- Configurar o Switch via utilitário de Configuração (Apenas para Switches da linha Easy Smart)

Poderá utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulte o Guia de Utilizador do Utilitário.

Asennus

- Pöytäasennus

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
