Type de produit	Adaptateur réseau CPL (Powerline)
Marque	TP-Link
Modèle	TL-PA6010KIT
Débit maximal	Jusqu'à 600 Mbps
Interface réseau	1 port Ethernet Gigabit (10/100/1000 Mbps)
Standard CPL	HomePlug AV2
Bouton de fonction	Bouton Pair pour sécuriser le réseau
Prise gigogne	Oui, intégrée (prise femelle)
Dimensions (L x l x H)	95 x 55 x 35 mm
Poids	Environ 150 g
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	≤ 3 W en veille, ≤ 6 W en fonctionnement
Indicateurs LED	Power, Powerline, Ethernet
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% HR (sans condensation)
Contenu du kit	2 adaptateurs CPL, 2 câbles Ethernet RJ45, guide d'installation rapide
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ou d'aérosols.
Sécurité	Ne pas exposer à l'eau, au feu ou à une chaleur excessive. Ne pas ouvrir ni réparer soi-même.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Aucune pièce détachée fournie. Contacter le service après-vente.
Garantie	Garantie limitée 3 ans TP-Link
Informations générales	Plug and Play. Sécurisation par bouton Pair. Utilitaire tpPLC disponible pour configuration avancée.

FOIRE AUX QUESTIONS - TL-PA6010KIT TP-LINK

Comment réinitialiser mon adaptateur CPL TP-Link ?

Maintenez enfoncé le bouton Pair pendant environ 10 secondes jusqu'à ce que la LED d'alimentation s'éteigne brièvement. Vous pouvez également utiliser l'utilitaire tpPLC pour effectuer une réinitialisation.

Que faire si je n'ai pas accès à Internet via le réseau CPL ?

Vérifiez que tous les adaptateurs sont branchés sur le même circuit électrique. Assurez-vous que les LEDs Powerline sont allumées sinon réappairez les adaptateurs. Contrôlez les connexions Ethernet et que votre ordinateur est dans le même sous-réseau que le routeur.

Pourquoi mes adaptateurs CPL appairés ne se reconnectent-ils pas après les avoir déplacés ?

Essayez de les brancher sur d'autres prises du même circuit. Si le problème persiste, réappairez les adaptateurs. Éloignez-les d'appareils électriques générant des interférences (sèche-linge, climatiseur, etc.).

Comment sécuriser mon réseau CPL avec le bouton Pair ?

Appuyez sur le bouton Pair d'un adaptateur pendant 1 seconde, puis dans les 2 minutes appuyez sur le bouton Pair du second adaptateur pendant 1 seconde. Les LEDs Powerline clignotent puis restent allumées pour indiquer que le réseau est sécurisé.

Comment ajouter un nouvel adaptateur à un réseau CPL existant ?

Appuyez sur le bouton Pair d'un adaptateur déjà dans le réseau pendant 1 seconde, puis dans les 2 minutes appuyez sur le bouton Pair du nouvel adaptateur pendant 1 seconde. Répétez pour chaque adaptateur à ajouter.

Puis-je utiliser plusieurs adaptateurs CPL sur le même réseau électrique ?

Oui, vous pouvez ajouter jusqu'à 16 adaptateurs ou extenseurs CPL sur le même circuit. Assurez-vous de les appairer pour former un réseau sécurisé.

Que faire si les vitesses CPL sont faibles ?

Vérifiez que les adaptateurs sont branchés directement sur des prises murales, pas sur des multiprises. Évitez les interférences d'appareils électriques. Utilisez l'utilitaire tpPLC pour vérifier la qualité du signal.

Comment installer l'utilitaire tpPLC ?

Téléchargez l'utilitaire depuis le site Web TP-Link (www.tp-link.com). Installez-le sur votre ordinateur pour gérer les paramètres avancés comme la QoS, les mises à jour firmware ou le diagnostic.

Les adaptateurs CPL sont-ils compatibles avec les prises multiples ?

Il est déconseillé de brancher les adaptateurs CPL sur des multiprises. Utilisez de préférence une prise murale directe. Si l'adaptateur possède une prise gigogne, branchez la multiprise sur cette prise, mais n'y connectez pas un autre adaptateur CPL.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez la notice d'utilisation complète. Si le problème persiste, contactez le support technique TP-Link. Ne tentez pas d'ouvrir ou de réparer l'adaptateur vous-même, cela annulerait la garantie.

MODE D'EMPLOI TL-PA6010KIT TP-LINK

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL ⏚ de chaque adaptateur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciez!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utilisant leurs paramètres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommandons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton Pair d'un des adaptateurs pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, répéter les étapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'adaptateur à ajouter au réseau pendant 1 seconde.

3 Terminé.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL ?

R1. L'adaptateur CPL étant branché à une prise électrique, maintenir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.

R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

Français

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL ?
R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.
R2. Assurez vous que toutes les DELs CPL 📁 sont allumées. Si ce n'est pas le cas réappairez adaptateurs et extenseurs.
R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez vous que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises électriques du même circuit.
R2. Essayez de le réappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les éventuelles interférences, telles un séchoir, un climatiseur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise femelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique éventuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

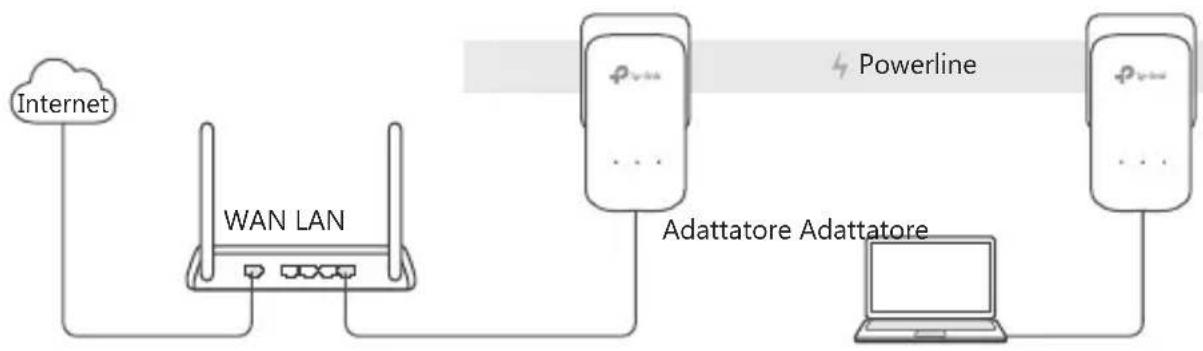

Plug and Play

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

- Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.

- Ne pas tenter de démonter, réparer ou modifier l'appareil.

- La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
