Tuotetyyppi	CPL-verkkosovitin (Powerline)
Merkki	TP-Link
Malli	TL-PA6010KIT
Suurin nopeus	Jopa 600 Mbps
Verkkoliitäntä	1 Gigabit Ethernet -portti (10/100/1000 Mbps)
CPL-standardi	HomePlug AV2
Toimintopainike	Pair-painike verkon suojaamiseen
Läpivientipistorasia	Kyllä, sisäänrakennettu (pistorasia)
Mitat (P x L x K)	95 x 55 x 35 mm
Paino	Noin 150 g
Virtalähde	100-240 V AC, 50/60 Hz
Virrankulutus	≤ 3 W lepotilassa, ≤ 6 W käytössä
LED-merkkivalot	Power, Powerline, Ethernet
Käyttölämpötila	0 °C – 40 °C
Käyttökosteus	10% – 90% RH (ilman kondensoitumista)
Paketin sisältö	2 CPL-sovitinta, 2 Ethernet RJ45 -kaapelia, pika-asennusopas
Huolto ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä nesteitä tai suihkeita.
Turvallisuus	Älä altista vedelle, tulelle tai liialliselle kuumuudelle. Älä avaa tai korjaa itse.
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa. Varaosia ei toimiteta. Ota yhteys huoltopalveluun.
Takuu	TP-Linkin rajoitettu 3 vuoden takuu
Yleiset tiedot	Plug and Play. Suojaus Pair-painikkeella. tpPLC-apuohjelma saatavilla lisäasetuksia varten.

Usein kysytyt kysymykset - TL-PA6010KIT TP-LINK

Kuinka nollaan TP-Link CPL -sovittimeni?

Pidä Pair-painiketta painettuna noin 10 sekunnin ajan, kunnes virran LED sammuu hetkeksi. Voit myös käyttää tpPLC-apuohjelmaa tehdäksesi nollauksen.

Mitä teen, jos minulla ei ole Internet-yhteyttä CPL-verkon kautta?

Tarkista, että kaikki sovittimet on kytketty samaan sähköpiiriin. Varmista, että Powerline-LEDit palavat; muussa tapauksessa pariliitä sovittimet uudelleen. Tarkista Ethernet-liitännät ja että tietokoneesi on samassa aliverkossa reitittimen kanssa.

Miksi pariliitetyt CPL-sovittimeni eivät yhdistä uudelleen siirron jälkeen?

Kokeile kytkeä ne muihin saman piirin pistorasioihin. Jos ongelma jatkuu, pariliitä sovittimet uudelleen. Pidä ne etäällä häiriötä aiheuttavista sähkölaitteista (kuivausrumpu, ilmastointilaite jne.).

Kuinka suojaan CPL-verkkoni Pair-painikkeella?

Paina yhden sovittimen Pair-painiketta 1 sekunnin ajan, ja paina 2 minuutin kuluessa toisen sovittimen Pair-painiketta 1 sekunnin ajan. Powerline-LEDit vilkkuvat ja jäävät palamaan osoittaen verkon olevan suojattu.

Kuinka lisään uuden sovittimen olemassa olevaan CPL-verkkoon?

Paina verkossa jo olevan sovittimen Pair-painiketta 1 sekunnin ajan, ja paina 2 minuutin kuluessa uuden sovittimen Pair-painiketta 1 sekunnin ajan. Toista jokaiselle lisättävälle sovittimelle.

Voinko käyttää useita CPL-sovittimia samassa sähköverkossa?

Kyllä, voit lisätä jopa 16 CPL-sovitinta tai -laajenninta samaan piiriin. Varmista, että pariliität ne muodostaaksesi suojatun verkon.

Mitä teen, jos CPL-nopeudet ovat alhaiset?

Tarkista, että sovittimet on kytketty suoraan seinäpistorasioihin, ei jatkojohtoihin. Vältä sähkölaitteiden aiheuttamia häiriöitä. Käytä tpPLC-apuohjelmaa signaalin laadun tarkistamiseen.

Kuinka asennan tpPLC-apuohjelman?

Lataa apuohjelma TP-Link-verkkosivustolta (www.tp-link.com). Asenna se tietokoneellesi hallitaksesi lisäasetuksia, kuten QoS:aa, laiteohjelmistopäivityksiä tai diagnostiikkaa.

Ovatko CPL-sovittimet yhteensopivia jatkojohtojen kanssa?

CPL-sovittimia ei suositella kytkettäväksi jatkojohtoihin. Käytä mieluiten suoraa seinäpistorasiaa. Jos sovittimessa on läpivientipistorasia, kytke jatkojohto siihen, mutta älä liitä toista CPL-sovitinta siihen.

Mitä teen vika- tai toimintahäiriön sattuessa?

Lue käyttöohjeet kokonaan. Jos ongelma jatkuu, ota yhteyttä TP-Linkin tekniseen tukeen. Älä yritä avata tai korjata sovitinta itse, sillä se mitätöi takuun.

KÄYTTÖOHJE TL-PA6010KIT TP-LINK

1. Kytke yksi sovitin reitittimen LAN-porttiin Ethernet-kaapelilla.
2. Kytke toinen sovitin pistorasiaan, joka on samassa virtapiirissä.
3. Odota, kunnes sovittimen Powerline-merkkivalo 🏠 sammuu.
4. Kytke tietokone sovittimeen käyttämällä Ethernet-kaapelia.
5. Hyviä hetkiä tuotteesi parissa!

Lisää Voit lisätä uusia Powerline-sovittimia ja -laajentimia oletusasetuksin, kytke ne vain pistorasiaan, joka on samassa virtapiirissä.

Suomi

Huomio

• Kytke Powerline-laitteet suoraan pistorasiaan ilman jatkojohtoa.
• Jos Powerline-laitteet ovat läpilaskevia, kytke jatkojohdot Powerline-laitteen integroituun pistorasiaan.

Muodosta Powerline-verkko Pair-painikkeella

Vinkkejä: Suosittelemme, että kytket Powerline-laitteet lähelle toisiaan laiteparin muodostamisen ajaksi.

Määritä suojattu verkko:

1 Paina yhden sovittimen Pair-painiketta 1 sekunnin ajan.

2 Paina 2 minuutin sisällä toisen sovittimen Pair-painiketta 1 sekunnin ajan.

3 Valmis.


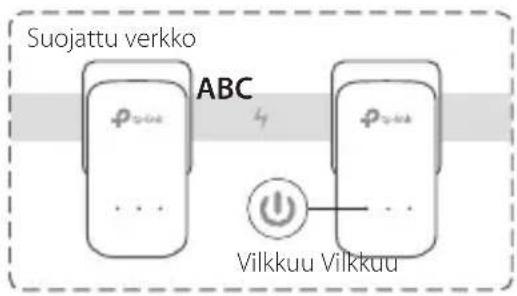

Jos Powerline-tuotteita on useampi kuin 2, toista yllä olevat vaiheet kunkin määritettävän laitteen kohdalla:

1 Paina suojatun verkon kunkin Powerline-laitteen Pair-painiketta 1 sekunti.

2 Paina 2 minuutin sisällä toisen Powerline-laitteen Pair-painiketta 1 sekunnin ajan.

3 Valmis.

FAQ (usein kysytyt kysymykset)

K1. Miten nollaan Powerline-sovittimen?

V1. Kun Powerline sovitin asetetaan pistorasiaan, pidä Pair-painiketta painettuna, kunnes Power LED usmuuu hetkiseksi ja syttyy uudelleen.

V2. Nollaa Powerline-sovitin tpPLC-apuohjelmalla.

Suomi

K2. Miten suoritan vianmäärityksen, jos Powerline-verkossa ei ole Internet-yhteyttä?

V1. Varmista, että kaikki Powerline-laitteet ovat samassa sähköpiirissä.
V2. Varmista, että kaikki Powerline-merkkivalot 📁 palavat. Jos eivät pala, muodosta sovittimien ja laajentimien välille uudelleen laitepari.
V3. Varmista, että kaikki laiteliitännät on kytketty oikein ja tiukasti.
V4. Tarkista Internet-yhteys kytkemällä tietokone suoraan modeemiin tai reitittimeen.
V5. Varmista, että tietokoneen IP-osoite on samassa segmentissä kuin reitittimen.

K3. Mltä voin tehdä, jos Powerline-laite, jonka laiteparin muodostus on onnistunut, ei muodosta yhteyttä kun se siirretään uuteen paikkaan?

V1. Kokeile toista pistorasiaa ja varmista, että se kuuluu samaan virtapiiriin.
V2. Kokeile muodostaa laitepari uudelleen ja varmista, että Powerline-merkkivalo 📁 palaa.
V3. Tarkista häiriöt, kuten pesukoneet, ilmastointilaitteet ja muut laitteet, jotka saattavat olla liian lähellä jotain Powerline-laitetta. Kytke laite integroituun sähköpistokkeeseen (jos Powerline-laitteessa on sellainen) vähentääksesi sähköistä kohinaa.

Lisäkonfiguraatioihin, kuten laiteohjelmistopäivityksiin ja QoS-konfiguraatioon, päästään tpPLC-apuohjelman kautta. Voit asentaa tpPLC-apuohjelman TP-Linkin viralliselta sivustolta.

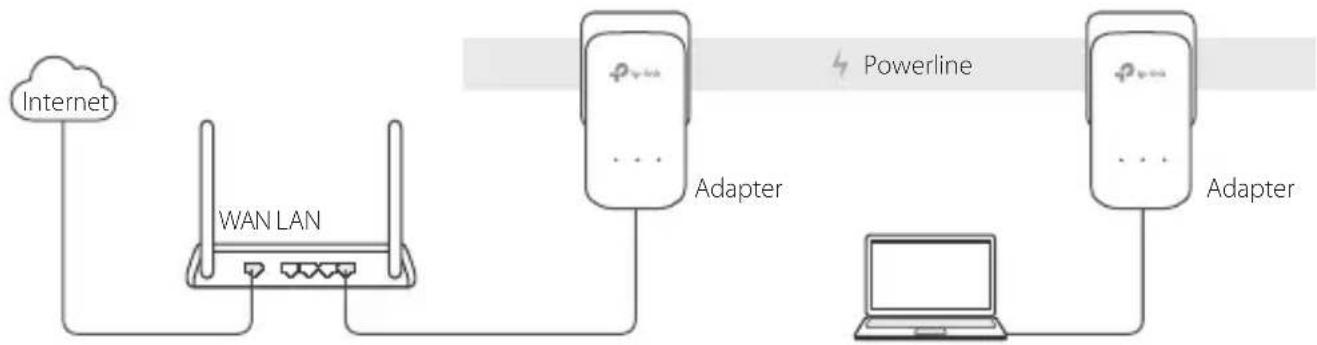

Plug en Play

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/30/EU, 2014/35/EU, 2009/125/EY ja 2011/65/EU olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa http://www.tp-link.com/en/ce.

Nederlands

Turvallisuutta koskevat tiedot

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.
• Älä yritä purkaa, korjata tai muuntaa laitetta.
• Pistoke asennetaan laitteiden lähelle ja helposti saataville.
• Yhdistä jatkojohto Passthrough-laitteiden kohdalla laitteiden integroituihin sähköpistokkeisiin, mutta saman tai eri tyypin laitteita ei tule normikäytössä kasata yhteen.
• Kytke Powerline-laitteet suoraan seinäpistokkeisiin, ei jatkojohtoihin.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Link kolmen vuoden rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-Link:in ohjeiden mukaisessa käytössä, KOLMENA VUOTENA siitä päivämäärästä, jona loppukäyttäjä sen alun perin hankki.
