Personal VT+IX/A/100 - Hotte aspirante ELICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Elica
Modèle	Personal VT+IX/A/100
Version d'utilisation	Aspirante (évacuation extérieure) ou filtrante (recyclage intérieur)
Alimentation électrique	230 V ~ 50 Hz (vérifier la plaque signalétique)
Éclairage	Technologie LED (remplacement par service technique)
Nombre de vitesses d'aspiration	3 vitesses (minimum, moyenne, maximum)
Commande	Touches mécaniques (ON/OFF éclairage, aspiration, sélection vitesse)
Type de filtre à graisse	Filtre métallique, lavable au lave-vaisselle (nettoyage mensuel)
Type de filtre à charbon (version recyclage)	Filtre à charbon actif, lavable ou régénérable (remplacement tous les 3-4 mois)
Distance minimale de la table de cuisson	50 cm (électrique) / 65 cm (gaz ou mixte)
Sortie d'air	Supérieure (diamètre de tuyau non spécifié, à choisir selon installation)
Cheminée télescopique	Oui, réglable en hauteur
Installation	Angle de cuisine, fixation murale et/ou plafond
Entretien recommandé	Nettoyage extérieur avec chiffon humide et détergent neutre ; nettoyage filtres à graisse tous les mois ; filtre à charbon tous les 2 mois
Indice de protection	Classe II (double isolation)
Poids	Environ 15 kg (estimation)
Dimensions (L x P x H)	Environ 100 cm x 50 cm x 50 cm (estimation)

FOIRE AUX QUESTIONS - Personal VT+IX/A/100 ELICA

Quelle est la différence entre la version aspirante et la version filtrante ?

La version aspirante évacue l'air vers l'extérieur via un conduit. La version filtrante recycle l'air à l'intérieur grâce à un filtre à charbon actif. Le choix dépend de la possibilité d'installer un conduit d'évacuation.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques doivent être nettoyés une fois par mois à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Tirez sur la poignée à ressort pour les démonter.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif (version recyclage) doit être remplacé tous les 3 à 4 mois ou selon le système d'indication de saturation. Certains filtres sont lavables et régénérables en les passant au four à 100°C pendant 10 minutes.

Comment changer l'ampoule LED ?

L'éclairage est à technologie LED. Pour le remplacement, contactez le service d'assistance technique agréé. Ne pas tenter de le faire soi-même.

Quelle distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 50 cm pour une cuisinière électrique et de 65 cm pour une cuisinière à gaz ou mixte. Respectez toujours les instructions de votre appareil de cuisson.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, n'utilisez jamais la hotte sans la grille et les filtres à graisse correctement montés. Cela pourrait causer un risque d'incendie ou endommager le moteur.

Comment installer la hotte dans un angle ?

La hotte est conçue pour une installation en angle. Tracez des lignes horizontales sur les deux murs, fixez la structure de support avec des chevilles adaptées, puis accrochez la hotte. Suivez scrupuleusement le schéma d'installation fourni.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché et que le disjoncteur n'a pas sauté. Si le problème persiste, faites appel à un technicien qualifié. Ne démontez pas la hotte vous-même.

La hotte fait beaucoup de bruit, est-ce normal ?

Le niveau sonore dépend de la vitesse d'aspiration et de l'installation. Assurez-vous que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué. En vitesse maximale, le bruit est plus élevé mais doit rester raisonnable.

Puis utiliser la hotte avec un programmateur ou une minuterie ?

Non, il est formellement interdit d'utiliser un programmateur, une minuterie ou un système de commande à distance pour allumer la hotte automatiquement. Cela présente un risque électrique.

MODE D'EMPLOI Personal VT+IX/A/100 ELICA

FR Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambre d'hôtes.

• Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifiez qu'il n'y a aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

Remarque : Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des

enfants sans surveillance.

• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

- Ne pas flamber d'aliments sous la hotte. - Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

- Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.

- En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.

- L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

- Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.

• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION!

- Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.

- Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence

d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Version évacuation extérieure

La hotte est équipée d'une sortie de l'air supérieure B pour l'évacuation des fumées vers l'extérieur ( tuyau d'évacuation et colliers de fixation non fournis).

Version recyclage

Dans l'éventualité où il ne serait pas possible d'évacuer les fumées et les vapeurs de cuisson vers l'extérieur, il est possible d'utiliser la hotte dans la version recyclage, en effectuant le montage d'un filtre à charbon actif et d'un déflecteur F sur le support (bride) G. Les fumées et les vapeurs sont recyclées à travers le grillage supérieur H, au moyen d'un tuyau d'évacuation connecté à la sortie d'air supérieure B et à la bague de connexion montée sur le déflecteur F (tuyau d'évacuation et colliers de fixation non fournis).

Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie).

Les instructions de raccordement sont fournies avec l'unité périphérique d'aspiration.

Installation

La hotte est conçue pour être installée dans un angle de la cuisine.

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

⚠️ Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de

catégorie surtension III, conformément aux réglementations de montage.

ATTENTION!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement. La hotte est pourvue d'un câble d'alimentation spécial; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.

Montage

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Attention! La cheminée est prévue pour l'installation dans la version recyclage.

Dans certains modèles, au cas où l'on souhaiterait utiliser la hotte dans la version évacuation, il est possible de renverser la section supérieure de la cheminée jusqu'à l'insérer dans la section inférieure de la cheminée, de façon à ce que les ouïe de sortie de l'air ne soient plus visibles. Il est possible de reconnaître les cheminées où cette opération peut être effectuée, étant donné que les points de fixation à la bride G sont présents même dans la partie inférieure de la section supérieure de la cheminée.

Fig. 4-5-6-7-8-9-10-11-12-13-14-15-16

Attention ! Il est conseillé de faire installer cette hotte par un installateur qualifié car il est absolument nécessaire d'effectuer l'installation avec la plus grande compétence. Pour l'installation, il faut avoir un niveau du type professionnel et une foreuse avec pointes de ∅8mm pour le mur et de ∅3,5mm pour le métal, un tournevis.

Débranchez la hotte en opérant sur le tableau général de l'habitation pour les phases du raccordement électrique.

Enlevez le(s) filtre(s) à graisse et le châssis du filtre à charbon.

1. À l'aide d'un rayon, tracez 2 paires de lignes PARFAITEMENT HORIZONTALES sur la paroi de droite et la paroi de gauche qui correspondent à l'angle de la cuisine où l'on désire monter la hotte:

La première paire représente la distance entre la table de cuisson et la hotte.

La deuxième paire, située 56 mm plus en haut par rapport à la première, indique le placement du côté inférieur de la structure de support de la hotte.

1. Posez la structure de support sur l'angle de la paroi de manière telle que ses côtés, droit et gauche, soient équidistants de l'angle de la paroi (vérifiez en outre que le côté avec la série de trous horizontaux sera dirigé vers le haut), tracez les 4 trous extérieurs et forez, insérez les 4 chevilles murales et fixez avec 4 vis.

2. Appliquer les 3 vis de fixation à la structure de support.

3. Appliquez l'étrier de support cheminées „G“ sur la paroi adhérente au plafond de manière telle que ses côtés, droit et gauche, soient équidistants de l'angle de la paroi, utilisez l'étrier de support cheminées comme gabarit de forage et tracez 4 trous à l'aide d'un crayon, effectuez les trous, insérez les 4 chevilles..

Version aspirante / Version filtrante: Fixer l'étrier de support cheminées à la paroi et au plafond à l'aide de 4 vis.

Uniquement version filtrante: réglez l'extension du déflecteur F selon la longueur de l'étrier de support cheminées "G", fixez les rallonges avec 2 vis et fixez le déflecteur à l'étier de support cheminées G avec 4 vis.

1. Accrocher la hotte aux vis de fixation et serrer les vis.

2. Enfiler la partie inférieure de la hotte dans le groupe d'aspiration et fixer à l'aide de 6 vis.

Attention! La hotte n'est pas encore fixée définitivement à la paroi, par conséquent toute opération successive doit être effectuée avec prudence afin d'éviter que la hotte ne se décroche de l'étrier de support et ne cause des dommages aux personnes ou objets.

1. Effectuer le raccordement électrique entre les deux parties.

2. Pré assembler l'écran de vapeurs et l'étrier de centrage cheminées en utilisant les vis et boulons fournis dans le kit.

3. Fixer l'ensemble écran vapeur - étrier de centrage cheminées au-dessus de la hotte.

4. a. Fixer définitivement l'ensemble écran vapeur – étrier de centrage cheminées à l'aide de 2 vis.

b. Il est possible d'effectuer d'ultérieurs petits ajustements de la position de l'écran vapeurs en réglant les 6 vis de l'intérieur de la hotte, lorsque le réglage est effectué, resserrer les 6 vis.

1. Fixez définitivement le groupe moteur à la structure de support:, avec une foreuse, percez un trou pilote de ∅2,5mm dans la structure de support en passant à travers le trou situé en bas à l'intérieur du logement moteur, ensuite fixez définitivement avec 1 vis et rondelle..

2. Effectuez le raccordement d'un tuyau (tuyau et anneaux pour la fixation ne sont pas fournis, à acheter séparément) pour l'évacuation des fumées, à la bague de raccordement placée au-dessus de l'unité moteur aspirant.

L'autre extrémité du tuyau devra être raccordée à un dispositif d'expulsion des fumées vers l'extérieur dans le cas d'utilisation de la hotte en version aspirante ou au déflecteur F dans le cas d'utilisation de la hotte en version filtrante..

1. Effectuez le raccordement électrique.

2. Appliquer les cheminées au-dessus du tube d'évacuation en faisant dépasser le câble électrique de la fente de la section inférieure de la cheminée.

Note: vérifier que les languettes de la section inférieure de la cheminée entrent sous les languettes de l'étrier de centrage de façon à le bloquer.

1. Fixer à l'aide de 2 vis.

2. Extraire la partie supérieure de la cheminée et la fixer à l'étrier de support cheminées "G" à l'aide de 2 vis.

3. Raccorder le câble électrique au panneau de contrôle et le fixer à la fente rectangulaire (fixation encastrée).
   Remontez le châssis du filtre à charbon et le(s) filtre(s) à graisse et contrôlez le fonctionnement parfait de la hotte.

Description de la hotte

Fig. 1

1. Panneau de contrôle
2. Filtre anti-graisse
3. Poignée de décrochage du filtre anti-graisse
4. Lampe halogène
5. Écran vapeurs
6. Cheminée télescopique
7. Sortie de l'air (uniquement pour emploi dans la version recyclage)

Fonctionnement

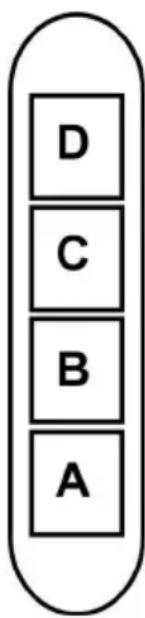

A. touche ON/OFF éclairage.
B. touche OFF/ON aspiration et sélection puissance minimum
B+C.touche selection puissance d'aspiration moyenne
B+D. touche selection puissance d'aspiration maximum

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Fig. 2

Filtre à charbon actif (uniquement pour version recyclage)

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite enlever le coussinet posé à l'intérieur du châssis en plastique et le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé.

Enlever le châssis de support filtre en tournant de 90° les boutons (g) qui le fixent à la hotte.

Introduire le coussinet (i) au charbon à l'intérieur du châssis (h), puis remonter le tout dans le logement spécialement prévu à cet effet (j).

Fig. 3

On peut utiliser un filtre à charbon traditionel, ni lavable ni régénérable, qui doit être changé tous les 3 ou 4 mois.

Châssis tapis du filtre à charbon sont soudés ensemble, le châssis éventuellement fourni avec la hotte ne doit donc pas être utilisé.

Si on veut utiliser ce filtre, l'introduire dans son logement et fermer-le on tournant les 2 boutons.

Remplacement des lampes

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDS garantissent un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.

Pour le remplacement, s'adresser au service d'assistance technique.
