Intitulé	Description
Type de produit	Tracteur de jardin
Caractéristiques techniques principales	Moteur à essence, 4 temps, refroidi par air
Alimentation électrique	Non applicable (moteur à essence)
Dimensions approximatives	Longueur : 1,7 m, Largeur : 1,0 m, Hauteur : 1,1 m
Poids	Environ 200 kg
Compatibilités	Accessoires Husqvarna compatibles
Type de batterie	Non applicable
Tension	Non applicable
Puissance	Environ 12,5 kW
Fonctions principales	Coupe de gazon, tonte, déchiquetage
Entretien et nettoyage	Vérifier régulièrement l'huile, nettoyer le filtre à air, affûter les lames
Pièces détachées et réparabilité	Pièces disponibles via le réseau de distribution Husqvarna
Sécurité	Utiliser des équipements de protection individuelle, respecter les consignes de sécurité
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - CTH126 HUSQVARNA

Comment démarrer la tondeuse HUSQVARNA CTH126 ?

Assurez-vous que le réservoir de carburant est rempli et que la clé de contact est insérée. Appuyez sur le frein et actionnez le levier de démarrage pour démarrer le moteur.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que le réservoir de carburant est plein, que la bougie d'allumage est en bon état et que la batterie est chargée. Assurez-vous également que le frein est bien appliqué.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur de coupe situé à côté du siège pour ajuster la hauteur selon vos préférences de 25 mm à 100 mm.

Quel type de carburant utiliser pour la HUSQVARNA CTH126 ?

Utilisez de l'essence sans plomb avec un indice d'octane d'au moins 87. Évitez d'utiliser des mélanges d'huile et d'essence.

Comment entretenir la lame de la tondeuse ?

Inspectez la lame régulièrement pour des dommages et affûtez-la si nécessaire. Il est recommandé de la nettoyer après chaque utilisation et de la remplacer si elle est trop usée.

Que faire si la tondeuse fait un bruit étrange ?

Arrêtez la tondeuse immédiatement et vérifiez s'il y a des objets coincés dans la lame ou sous la tondeuse. Si le bruit persiste, consultez un professionnel.

Comment stocker la tondeuse pour l'hiver ?

Nettoyez la tondeuse, videz le réservoir de carburant, retirez la batterie et entreposez-la dans un endroit sec et protégé du gel.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant de la HUSQVARNA CTH126 a une capacité de 6,5 litres.

Comment changer l'huile moteur ?

Vidangez l'huile usagée à l'aide d'un dispositif approprié, puis remplissez le moteur avec de l'huile neuve de type SAE 30 ou 10W-30 selon les recommandations du fabricant.

MODE D'EMPLOI CTH126 HUSQVARNA

Merci de lire trés attentivement le manuel d'instructions. Assurez-vous d'avoir tout compris avant d'utiliser ce tracteur. Safety rules. Sicherheitsvorschriften. Règles de sécurité. Functional description. Funktionsbeschreibung. Description du fonctionnement.

1. Règles de Sécurité

Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse Lisez toutes les instructions soigneusement. Familiarisez vous avec les commandes pour appprendre à utiliser efficacement cette machine.

• Ne jamais autoriser les enfants ou les personnes qui n’auraient pas lu ce manuel d’utilisation à utiliser ce tracteur de pelouse. La règlementation locale peut de plus interdire l’utilisation de telle machine au-dessous d’un certain âge.
• Ne jamais tondre à proximité de personnes, d’enfants ou d’animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d’un tracteur de pelouse est responsable des accidents ou dommages causés à une personne ou a ses biens.
• Ne transportez pas de passagers.
• Tous les utilisateurs doivent rechercher et obtenir une formation personnelle sérieuse et pratique qui devra insister : - sur la nécessité absolue d’être attentif et concentré lorsqu’on utilise un tracteur de pelouse, - le fait qu’un tracteur de pelouse glissant sur une pente ne pourra pas être arrêté en appuyant simplement sur la pédale de frein. Les raisons principales de cette perte de contrôle sont : a) L’adhérence insuffisante des pneus, b) Une conduite trop rapide, c) Un freinage insuffisant, d) Un tracteur de pelouse inadaptée aux conditions d’utilisation, e) Une mauvaise appréciation des contraintes résultant de la nature du terrain à entretenir et, tout particuliérement de la présence de pentes sur ce terrain, f) L’attelage incorrect d’une remorque et la mauvaise répartition des masses.

III. UTILISATION

II. PRÉPARATION

Remplacer les pots d’échappement défectueux. Avant d’utiliser un tracteur de pelouse, toujours vérifier que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endommagés. Toujours remplacer les lames et les boulons simultanément de façon à éviter tout probléme d’équilibrage. Sur les tracteurs de pelouse multi-lames, ne pas oublier que la rotation d’une lame peut entraîner celle des autres.

Pour réduire le risque d’incendie – avant l’usage, lorsque vous faites le plein et chaque fois que vous cessez de tondre – inspectez le tracteur et éliminez tous les débris accumulés sur le tracteur, la tondeuse et derrière les protections. Pendant la tonte, ne porter que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussé de sandales. Contrôlez systématiquement et soigneusement l’état de la surface à tondre et retirer tous les objets susceptibles de devenir des projectiles lors du passage de la machine. ATTENTION – Le carburant est très inflammable. - Pour transporter ou stocker le carburant, n’utiliser exclusivement que des récipients conçus et approuvés pour ces usages. - Toujours remplir le réservoir de carburant à l’air libre et ne pas fumer pendant le remplissage. - Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en foctionnement ou qu’il est encore chaud. - Si du carburant a été renversé, ne pas tenter de démarrer le tracteur, mais le pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées. - Refermer avec précautions les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.

Ne jamais démarrer un moteur à l’intérieur dans un espace confiné où des émanations dangereuses de monoxyde de carbone pourraient s’accumulées. Tondre uniquement à la lumière du jour ou avec une bonne lumière artificielle. Avant de tenter de démarrer le moteur, s’assurer que les lames sont débrayées et que la boîte de vitesses est au point mort. Ne jamais utiliser un tracteur de pelouse sur des pentes supérieures à 5°. Se souvenir qu’il n’existe pas de pente «sûre». Conduire sur des pentes herbeuses demande une attention particulière. Afin d’éviter tout risque de retournement du tracteur, appliquer avec soin les consignes suivantes : - ne pas s’arrêter ou démarrer brusquement dans une pente, - embrayer doucement et ne jamais arrêter le tracteur de pelouse dans une pente, et plus particulièrement dans le sens de la descente. - conduire toujours lentement dans les pentes, tout comme dans les virages serrés, - faire attention aux irrégularités du terrain, - ne jamais tondre en travers d’une pente, à moins que le tracteur de pelouse n’ait été spécialement conçu à cet effet. Faire attention lors de la traction de charges ou lors de l’utilisation d’équipements lourds. - N’utiliser que des points d’attelage approuvés. - Limiter les charges à celles qu’il est possible de contrôler avec sécurité. - Ne pas tourner trop brusquement. Rester très prudent lors des conduites en marche arrière. - Utiliser les masses de roues ou les contrepoids lorsqu’ils sont conseillés dans ce manuel d’utilisation. Faire attention à la circulation lorsque l’on doit utiliser le tracteur près d’une route ou lorsqu’on doit traverser une route. Toujours stopper la rotation des lames lorsqu’on doit traverser une surface autre que du gazon. Lors de l’utilisation d’accessoires, ne jamais les utiliser ou les déposer à proximité de quelqu’un. Ne jamais utiliser le tracteur à gazon avec un déflecteur ou protecteur défectueux, ou sans les dispositifs de protection en place. Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au dessus de son régime nominal car cela peut être dangereux. Avant de quitter le siége : - débrayer les lames et abaisser le carter de coupe, - mettre le levier de vitesse au point mort et enclencher le frein de parking, - arrêter le moteur et retirer les clés,

Débrayer les lames, arrêter le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de contact : - avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer. - avant de contrôler, nettoyer ou travailler sur le carter de coupe, - avant de retirer un objet coincé dans le tracteur de pelouse. Dans ce cas inspecter aussitôt la machine pour s’assurer qu’elle n’est pas endommagée et, si nécessaire, faire ou faire faire impérativement les réparations avant de la remettre en marche et de la faire fonctionner à nouveau. - si la machine commence à vibrer anormalement. Dans ce cas vérifier immédiatement le carter de coupe. Débrayer systématiquement les lames quand le tracteur n’est pas utilisé ou quand il doit être transporté. Débrayer les lames puis arrêter le moteur : - avant de faire le plein d’essence, - avant d’enlever le collecteur, - avant de régler la hauteur de coupe à moins que ce réglage ne puisse s’effectuer du poste de conduite. Lorsque la tonte est terminée, réduire les gaz avant de couper le moteur et, si le tracteur de pelouse est équipée d’un robinet d’arrêt du carburant, fermer celui-ci. S’assurer que tous les écrous, boulons et vis sont bien serrés pour être certain que l’équipement est prêt à fonctionner de nouveau, dans de bonnes conditions. Ne jamais entreposer le tracteur de pelouse avec du carburant dans le réservoir, dans un bâtiment où les vapeurs pourraient s’enflammer au contact d’une flamme ou d’une étincelle de l’allumage. Attendre le refroidissement du moteur avant d’entreposer la tondeuse autoportée dans un espace fermé. Pour supprimer les risques d’incendie s’assurer que le moteur, le pot d’échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l’herbe, des feuilles ou des surplus de graisse. Vérifier souvent le bac ou le collecteur pour vous assurer qu’il est propre et qu’il n’est pas endommagé. Pour plus de sécurité, remplacer systématiquement les pièces usées ou détériorées. Si le réservoir de carburant doit être vidangé, procéder à cette opération à l’extérieur. Sur les tracteur de pelouse multi-lames, ne pas oublier que la rotation d’une lame peut entraîner celle des autres. Quand le tracteur de pelouse est garé, entreposé ou tout simplement inutilisé, régler la hauteur de coupe dans sa position la plus basse. ATTENTION: Toujours débrancher le fil de la bougie d’allumage et le placer de telle sorte qu’il ne puisse, en aucun cas, entrer en contact avec la bougie afin de prévenir les démarrages accidentels, lors du montage, du transport, des réglages ou des réparations.

Avant d'utiliser la tondeuse autoportée, certains éléments livrés dans l'emballage doivent être montés. Monter la rallonge d'arbre de direction (1). Positionner le cache sur la colonne de direction. S'assurer que les ergots du cache colonne de direction sont bien clipsés dans les quatre orifices du tableau de bord. Enlevez le manchon de direction du volant de direction et glissez le manchon sur l’arbre de rallonge. Vérifier que les roues avant sont bien alignées droit vers l’avant et positionner le volant sur le moyeu. Positionner la grande rondelle plate, la rondelle frein et le boulon hexagonal 5/16 ème. Visser fortement, Encliqueter le cache volant dans le volant de direction.

1. ARBRE D’EXTENSION

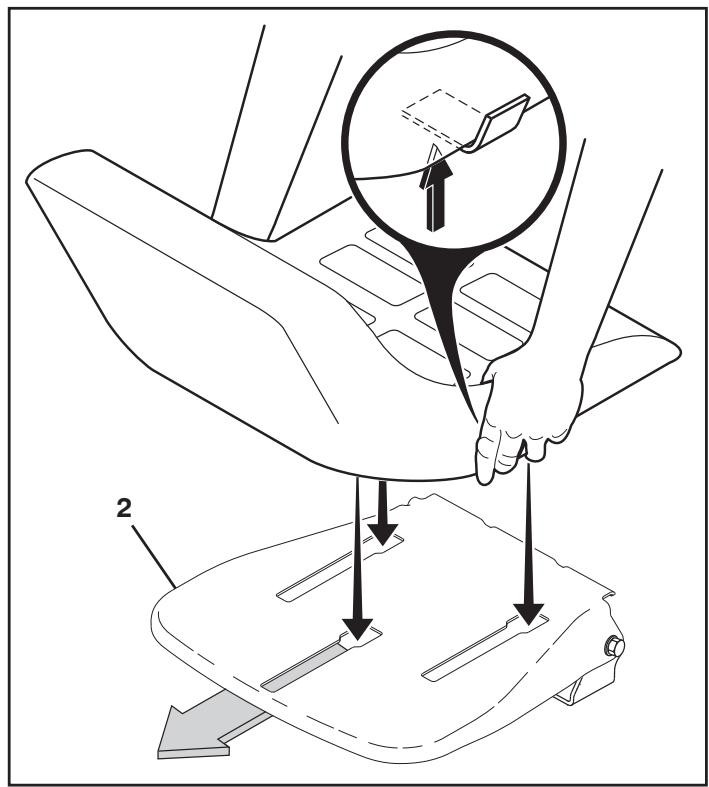

MISE EN PLACE DU SIEGE

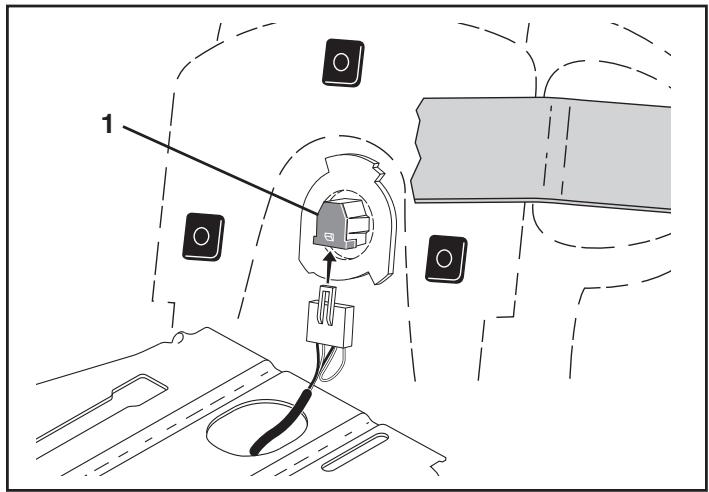

Retirer le bouton de réglage et la rondelle plate qui fixent le siège à l'emballage de carton, le conserver pour le montage du siège sur le tracteur. Se débarrasser ensuite de l'emballage. REMARQUE: Vérifier que le câble électrique est bien connecté sur le contacteur de sécurité (1) placé sous l'embase du siège. Placer le siège sur son embase de façon que la tête de la vis à épaulement se place dans le trou à l'extrémité de la large fente de l'embase (2). Pousser le siège vers le bas pour engager la vis à épaulement dans la fente puis repousser le siège vers l'arrière du tracteur. Serrer ensuite à fond la vis (3). Tirez vers le haut le levier de réglage (4) et faites glisser le siège jusqu’à ce que vous soyez confortablement assis et que vous puissiez enfoncer complètement la pédale de frein/d’embrayage. Libérez le levier pour verrouiller la position du siège.

Embase du siège Capuchon de protection Câble (+) Câble (-) Vers l'avant du tracteur Carrosserie Borne de batterie Batterie

WARNING: Positive terminal must be connected first to

prevent sparks from accidental grounding. Remove terminal caps and discard. Connect the red cable to + and then the black earth cable to -. Screw tight the cables. Grease the battery poles with vaseline to prevent corrosion. WARNUNG! Um einen Kurzschluß zu vermeiden, muß der Pluspol zuerst angeschlossen werden. Die Schutzkappen von den Anschlußklemmen entfernen und entsorgen. Zuerst das rote Kabel an + und dann das schwarze Kabel an - anschließen. Die Kabel fest anschrauben. Batterieklemmen mit wasserfreiem Fett (Vaseline) einfetten, um Korrosion zu verhindern. ATTENTION: La borne positive doit être connectée la première pour éviter les étincelles dues à une mise à la masse accidentelle. Enlever les capuchons de protections des bornes et les mettre de côté. Commencer par brancher le câble rouge au pôle positif puis le câble noir de la masse au pôle négatif. Fixer les deux câbles à l’aide des vis et des écrous. Lubrifier les bornes de la batterie avec de la graisse résistante à l’eau. ADVERTENCIA: A fin de evitar chispas por contacto accidental a tierra hay que conectar primero el borne positivo. Remueva las tapas protectoras de los terminales y póngalas de lado. Conecte primero el cable rojo al borne positivo y después el negro de masa al borne negativo. Sujete los cables. Lubrique los bornes con grasa que no contenga agua (vaselina) a fin de evitar la corrosión. PERICOLO: Il polo positivo deve essere collegato per primo onde evitare scintille. Togliere i cappucci protettivi dai poli e scartarli. Collegare il cavo rosso al polo positivo (+) e quello nero negativo (-) alla terra. Ingrassare i poli con grasso privo di acqua (vasellina) per evitare corrosione. WAARSCHUWING: De positieve klem moet eerst aangesloten worden om vonken door per ongeluk aarden te voorkomen. Verwijder de beschermdoppen van de accupolen en gooi ze weg. Sluit eerst de rode kabel aan op + en daarna de zwarte aard-kabel op -. Schroef de kabels vast. Smeer de accupolen in met watervrij vet (vaseline) om corrosie te voorkomen.

BAGGER PARTS (6) 1/4 x 20 x 1.15 Shoulder Bolts Ansatzschrauben Boulons à épaulement Pernos de tope Bulloni di spallamento Borstbouten (2) #8 x 1.25 Flat Head Screw Flachkopfschraube Vis à tête plate Tornillo de cabeza plana Vite a testa piatta Platkopschroef

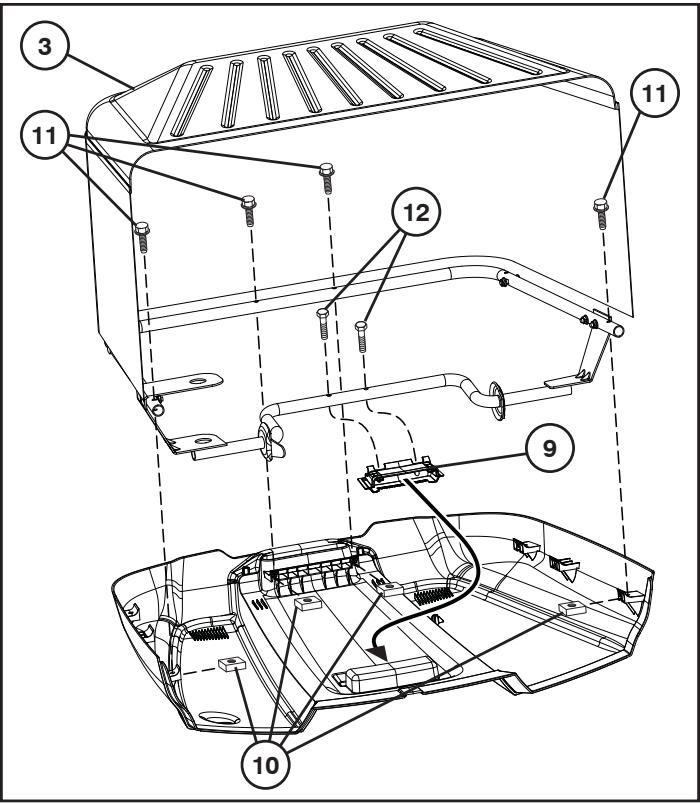

POUR ASSEMBLER LE COLLECTEUR

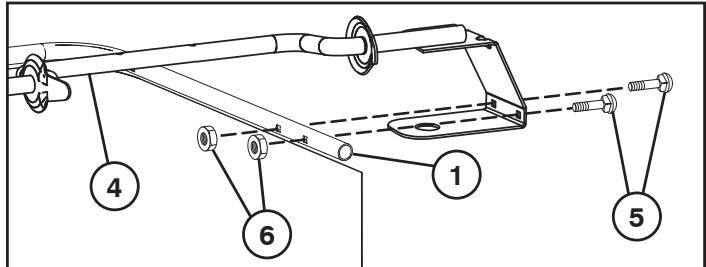

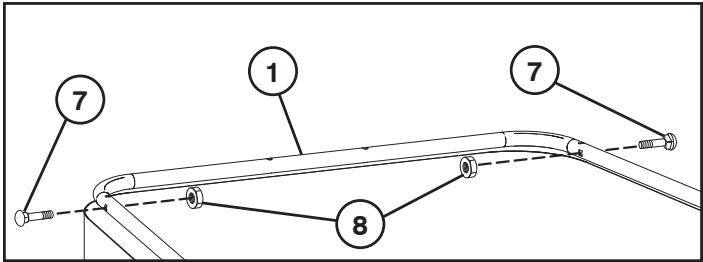

Introduisez le tube du châssis supérieur du bac collecteur (1) à travers la boucle (2) située dans la partie supérieure du sac en toile du bac (laissez flotter les segments de boucle aux extrémités).

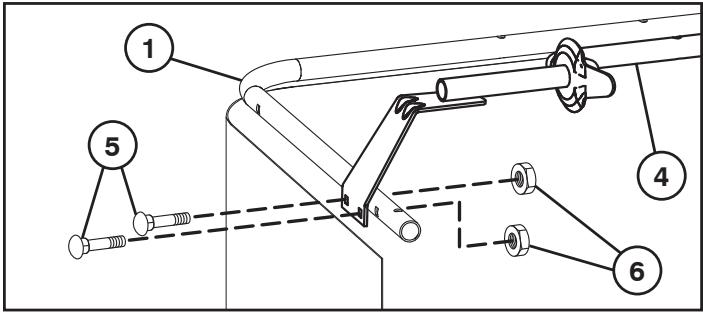

Commencez par aligner les deux orifices du côté droit de la structure supérieure soudée du châssis du bac (4) sur les orifices correspondants du tube du châssis supérieur du bac collecteur (1). Placez deux boulons de carrosserie de 1/4 – 20 x 1,25 po (5) et fixez avec deux écrous de 1/4 po (6).

Alignez les deux orifices du côté gauche de la structure supérieure soudée du châssis du bac (4) sur les orifices correspondants du tube du châssis supérieur du bac collecteur (1). Placez deux boulons de carrosserie de 1/4 – 20 x 1,25 po (5) et fixez avec deux écrous de 1/4 po (6).

Insérez deux autres boulons de carrosserie (7) vers l’arrière sur les côtés du tube du châssis supérieur du bac, et serrez les contre-écrous à la main (8).

Placez le couvercle du bac à l’envers (l’enveloppe de protection doit rester intacte). Faites glisser l’attache de la poignée du bac (9) dans le trou à l’intérieur du couvercle du bac. Veillez à ce que les deux taquets de la partie supérieure s’emboîtent dans le couvercle du bac. Les dents de la partie inférieure de l’attache de la poignée du bac doivent glisser entre les dents du couvercle. Insérez deux écrous carrés (10) dans les deux rainures carrées de la partie antérieure du couvercle et deux autres écrous carrés dans les deux rainures carrées (une rainure de chaque côté) de la poignée postérieure du couvercle du bac. Placez le bac (3) à l’envers, alignez les orifices du châssis sur ceux du couvercle du bac et veillez à ce que le tube de la structure supérieure soudée du châssis soit bien placé dans le support en plastique de l’attache de la poignée (9). Introduisez quatre boulons hexagonaux de 1/4 po (11) (1/4-20 UNC x 1.15) dans les orifices avec quatre écrous carrés (10) et serrez jusqu’à ce qu’ils soient complètement bloqués. Placez deux vis de 1/4 po (12) (1/4-20 UNC x 1.15 Jaune)

dans les orifices du centre de la structure supérieure soudée du châssis. Tournez le côté droit, face vers le haut. Placez deux boulons de carrosserie de 1/4 po (13) dans la partie inférieure du châssis avant du bac (14) et serrez les contre-écrous à la main (15). Introduisez le châssis avant (14) à travers les boucles du sac en toile à l’avant du bac. Enclenchez la partie inférieure du châssis avant (14) dans la pièce en plastique située à l’avant du fond du bac. Faites glisser les segments de boucle de tissu, situés aux extrémités du sac, sur le tube du châssis supérieur du bac. Introduisez deux boulons hexagonaux de 1/4 po (16) à travers les orifices de la partie supérieure du châssis avant du bac et enfilez-les dans les écrous à l’intérieur des tubes du châssis. Introduisez une pince en plastique (17) vers le bas par la boucle de tissu sur le côté droit et enclenchez-la dans

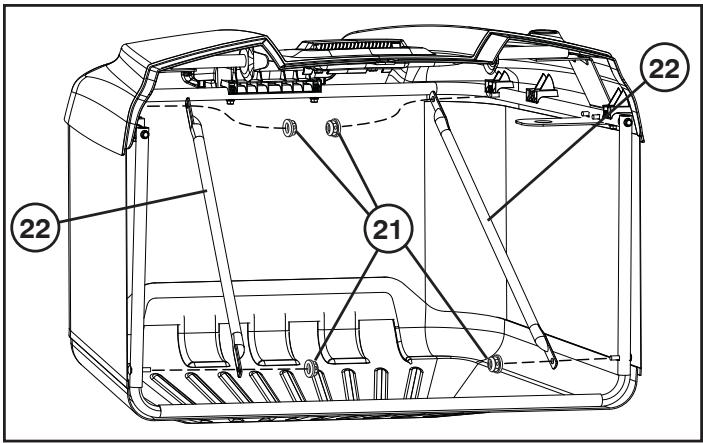

Replacez les contre-écrous (21) et serrez-les jusqu’à ce qu’ils soient complètement bloqués. Faites glisser le joint en caoutchouc (23) jusqu’à la partie supérieure de la poignée métallique du bac (24). Faites glisser la poignée du bac (24) vers le bas à travers le couvercle et les orifices de la structure supérieure soudée du châssis. Introduisez la cheville (25) à travers l’orifice de la partie inférieure de la poignée du bac et faites glisser le ressort de

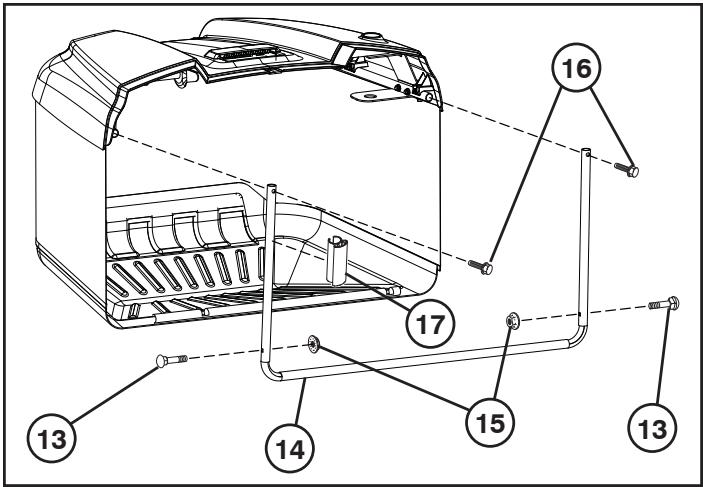

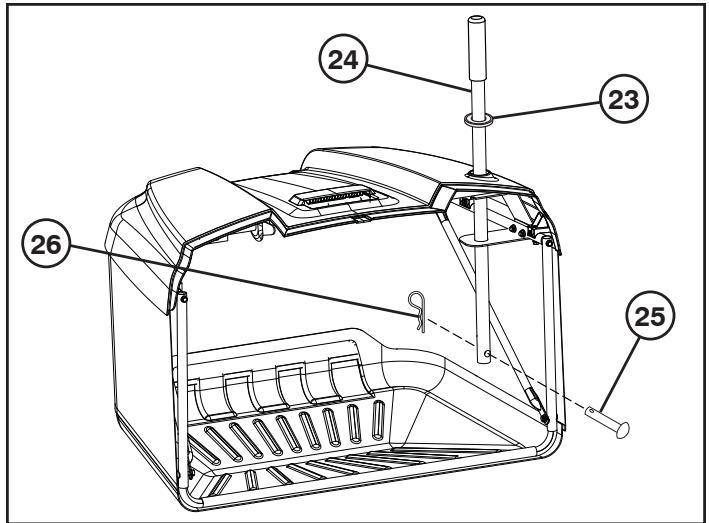

le châssis avant (14) à 101mm (4 pouces) de la partie supérieure du tube du châssis avant du bac. Desserrez les contre-écrous (21) de la partie postérieure du châssis supérieur et de la partie inférieure du châssis avant du bac et fixez des renforts (22) de chaque côté.

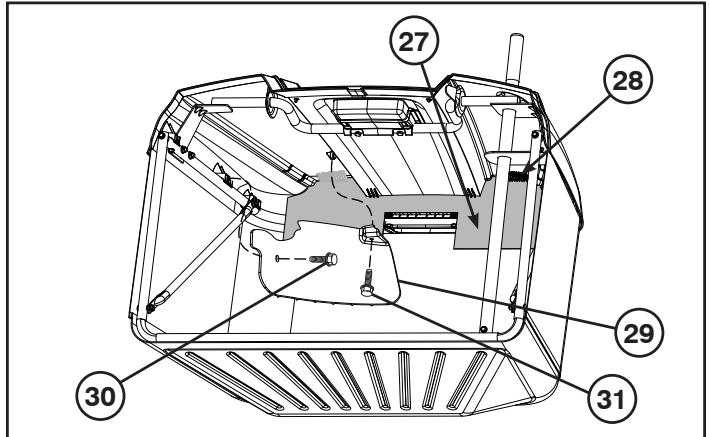

retenue (26) dans l’orifice à l’extrémité de la cheville jusqu’à ce qu’il se verrouille en position. Replacez la pièce de fermeture en plastique (27) pour l’enclencher sur les bords de fixation (28). Alignez les orifices du déflecteur d’herbe (29) sur les protubérances du couvercle du bac. Placez d’abord un boulon hexagonal de 1/4 po (30) (1/4"-15 x 1/2") sur le côté, comme illustré. Puis, placez un autre boulon hexagonal de 1/4 po (31) (1/4"-15 x 1/2") dans la partie supérieure, comme illustré. Avant l’installation, il faut arrêter le moteur du tracteur et serrer le frein à main. En vous plaçant debout derrière le tracteur, le bac étant retiré de la plaque arrière (1), repérez la zone de contact total (2) du bac. (Voir la Fig. 1)

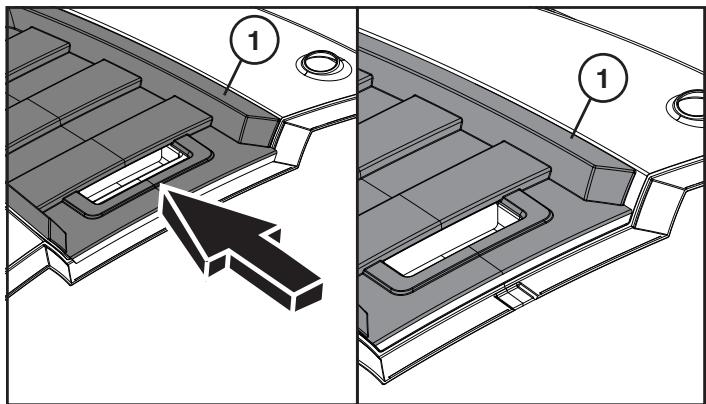

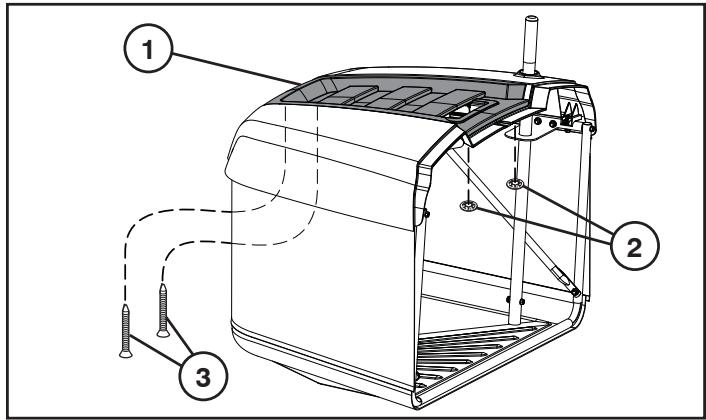

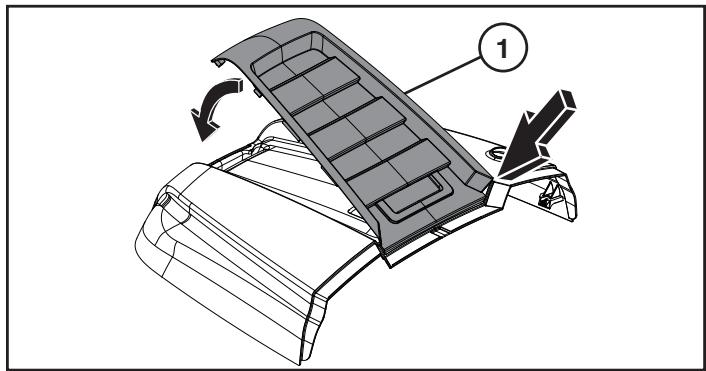

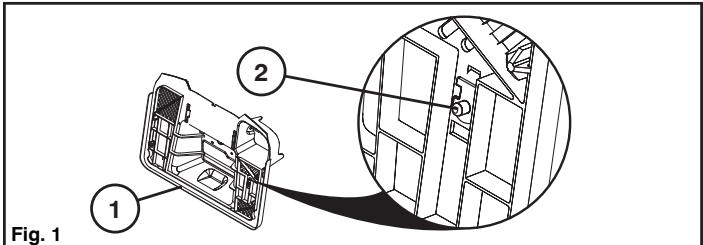

Pour installer le panneau de recouvrement (1), orientez les angles des montants en plastique de la partie avant du panneau (1) dans les rainures correspondantes de la partie antérieure du couvercle du bac. Faites tourner l’extrémité postérieure du panneau de recouvrement (1) vers le bas jusqu’à ce qu’elle repose sur le couvercle du bac.

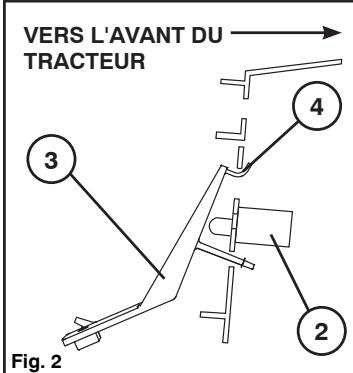

VERS L'AVANT DU

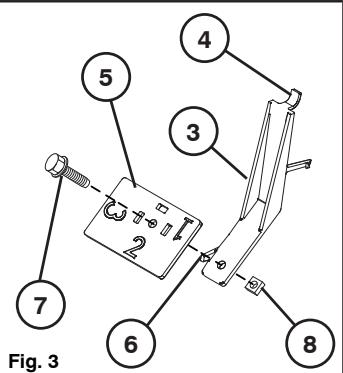

Saisissez le levier complet du bac (3), insérez le taquet (4) dans la rainure supérieure et tounez jusqu’à ce que le levier (3) s’enclenche en position (Voir la Fig. 2 et la Fig. 3) N’installez pas la palette (5) lorsque vous travaillez sur de l’herbe mouillée très lourde. Si l’herbe est plus légère, vous pouvez utilisez la palette (5) avec les réglages “1”, “2” ou “3” (“3” sert pour l’herbe sèche moins lourde). Choisissez votre réglage et tournez la palette du bac (5) pour que le numéro (réglage) de votre choix soit orienté vers vous. Placez la palette (5) sur le levier (3) pour que le taquet (6) de la partie inférieure du levier complet du bac (3) passe à travers la rainure rectangulaire appropriée, et veillez à ce que les orifices du levier complet (3) et de la palette (5) soient alignés. Insérez une vis (7) à travers les orifices de la palette (5) et du levier (3) du bac, et utilisez un écrou (8) pour la fixer (Voir la Fig. 3) Pour changer le réglage, desserrez les fixations (7 et 8), retirez ou faites tourner la palette (5), et serrez de nouveau.

Faites glisser tout le panneau (1) vers l’arrière de façon à ce que les dents situées au-dessous de l’ouverture du panneau glissent dans les dents de la partie de poignée appartenant au couvecle. Placez des écrous à enfoncer (2) sur les montants en plastique pour fixer le panneau (1) à l’avant. Fixez la partie postérieure du panneau (1) au couvercle du bac et insérez deux vis n°8 (3) dans le panneau (1) à travers la poignée postérieure du couvercle du bac.

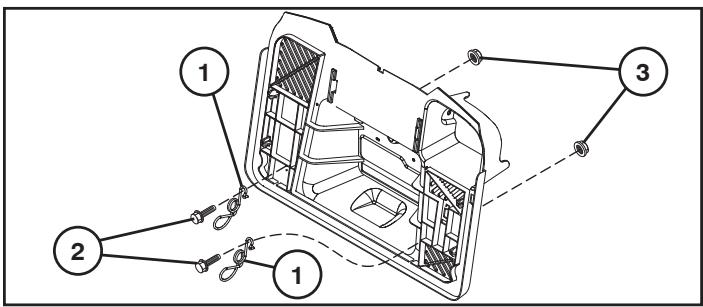

Avant l’installation, il faut arrêter le moteur du tracteur et serrer le frein à main. Installez les ressorts de fermeture (1) dans les orifices de montage de la plaque arrière. Insérez le boulon hexagonal (2) à travers l’orifice du ressort de fermeture et l’orifice correspondant de la plaque arrière. Fixez le contre-écrou (3) au boulon de l’autre côté de la plaque arrière.

Emplacement des commandes

Comandi Interrupteur des phares (si équipé) Commande de gaz Pédale de frein et d'embrayage Pédale de marche avant/marche arrière Embrayage/débrayage du groupe de coupe Abaissement et relevage du plate au de coupe. Serrure de contact Frein de parking. Blocage/déblocage de la roue libre Rappel Entetien/Compteur Horaire

1. Interrupteur des phares

2. Commande des gaz et starter

La commande des gaz permet de faire varier le régime du moteur et donc la vitesse de rotation des lames. En poussant la manette vers le haut jusqu'en butée, le stater s'enclenche automatiquement. Lorsque la manette se trouve en position la plus basse, le moteur tourne au ralenti. Entre ces deux positions extrèmes, se trouve le régime optimum pour la tonte. Il est signalé par une encoche située sur le bord de la fente dans laquelle se déplace la manette.

3. Pédale de frein/D’embrayage

Permet de débrayer et de freiner le tracteur et de démarrer le moteur.

4. Pédale de marche avant/arrière

La direction et la vitesse du déplacement sont contrôlées par les pédales de marche avant et de marche arrière.

5. Commande d'embrayage et de débrayage du

carter de coupe Pousser le levier vers l'avant et le verrouiller pour embrayer le carter de coupe. Les courroies d'entraînement seront alors en tension et les lames commenceront à tourner. Ramener le levier vers l'arrière pour débrayer le carter de coupe, les lames seront alors freinées par le frottement des patins de frein sur les poulies d'entraînement. Si le bac n’est pas complètement fermé, les lames ne seront pas actionnées lors du mouvement du levier vers l’avant et le moteur s’arrêtera. Si le bac se détache pendant la coupe, le moteur s’arrêtera.

6. Relevage et abaissement du carter de coupe

Tirer sur le levier vers l'arrière pour relever rapidement le carter de coupe lors du passage sur une surface accidentée. Pour le transport, le carter de coupe doit être dans sa position la plus élevée (relevé au maximum). Pour cela, tirer le levier vers l'arrière jusqu'à sa butée.

7. Clé de contact et de démarrage

La clé de contact a quatre positions différentes. OFF Le circuit électrique est coupé (éteint) ROS ON Sécurité Marche Arrière (ROS) branchée Le circuit électrique est fermé (allumé) START Le démarreur du moteur est alimenté Le dispositif de sécurité marche arrière permet de faire fonctionner une faucheuse ou tout autre équipement quand la marche arrière est enclenchée (Voir Section 5 – "Conduite"). ATTENTION! Lorsque la machine doit rester sans surveillance, même pour un court instant, toujours arrêter le moteur, mettre le levier de commande de vitesse au point mort (Neutre) et retirer la clé de contact.

8. Frein de stationnement

Pour enclencher le frein de stationnement :

1. Enfoncer à fond la pédale d'embrayage/frein.

2. Relever vers le haut le levier du frein de stationnement

et le maintenir dans cette position.

3. Relâcher la pédale d'embrayage/frein. Relâcher le levier

du frein de stationnement qui restera dans sa position verrouillée (en haut). Pour desserrer le frein de parking, il suffit d'enfoncer la pédale d'embrayage/frein pour que le levier du frein de parking soit déverrouillé et qu'il revienne automatiquement dans sa position de repos.

9. Blocage et déblocage de la roue libre

Pour remorquer ou déplacer le tracteur sans l'aide du moteur, la commande de roue libre, qui se trouvesur le tablier arrière du châssis du tracteur, doit être tirée vers l'extérieur et bloquée dans cette position.

14. Rappel Entetien/Compteur Horaire

Indique à quel moment exécuter les opérations d’entretien du moteur et de la tondeuse.

Plein de carburant Utiliser de l'essence pure (sans ajouter d'huile) sans plomb. Remplir le réservoir jusqu'au bord inférieur de l'orifice de remplissage, jamais plus haut. ATTENTION! L'essence est un produit inflammable. Prendre les précautions nécessaires et faire le plein en extérieur. Ne jamais fumer lors du remplissage du réservoir, ou à proximité, et ne pas refaire le plein tant que le moteur est encore chaud. Ne pas trop remplir le réservoir, penser à l'expansion de l'essence à la chaleur ce qui risquerait d'entraîner le débordement du réservoir. Toujours s'assurer, après le plein, que le bouchon du réservoir est correctement vissé et serré. Conserver l'essence dans un récipient spécialement conçu à cet effet et dans un local frais et aéré. Vérifier régulièrement le réservoir et le circuit d'alimentation en carburant.

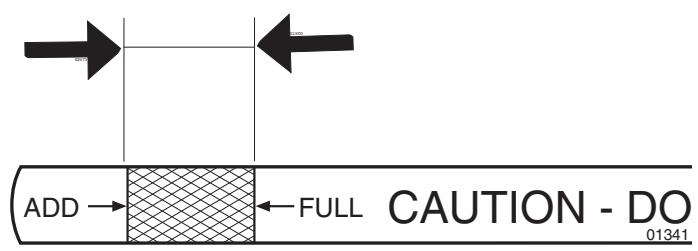

Oil level L'orifice de remplissage avec son bouchon/jauge est accessible après basculement du capot moteur vers l'avant. Le niveau d'huile du moteur doit être contrôlé avant chaque utilisation. S'assurer que le tracteur se trouve bien à plat, dévisser le bouchon avec sa jauge, essuyer cette dernière. Remettre en place le bouchon/jauge et le revisser. Attendre quelques secondes et retirer à nouveau la jauge. Contrôler le niveau de l'huile sur la jauge. Le niveau atteint par l'huile doit se trouver entre les deux repères sur la jauge. Si ce n'est pas le cas, faire l'appoint avec de l'huile moteur SAE 30 jusqu'au repère "maxi" (FULL), jamais au dessus. En hiver, lorsque la température est inférieure à 0°, utilser de l'huile moteur SAE 5W30.

ADD FULL Pression de gonflage des pneus Vérifier régulièrement la pression de gonflage des pneus. La pression de l'air dans les pneus doit être de 1 bar pour les roues avant et de 0,8 bar pour les roues arrières. Démarrage du moteur Asseyez-vous sur le siège en position de conduite, appuyez sur la pédale de frein et tirez le frein à main. S’assurer que le carte de coupe est en position de transport (en position supérieure) et que le levier pour l’embrayage/débrayage du carte de coupe est en position de débrayage. REMARQUE Ne pas faire tourner le démarreur pendant plus de 5 secondes à la fois. Si le moteur ne démarre pas, attendre une dizaine de secondes avant de refaire un essai de démarrage. Ponga la llave de encendido en la posición de arranque ”START”. Laat de startmotor niet langer dan ca 5 sek. per keer draaien. Als de motor niet start, wacht dan ca 10 sek voordat u volgende poging doet. Nach Anspringen des Motors den Zündschlüssel in die Stellung “ON” zurückgehen lassen. Den Gashebel auf die gewünschte Motordrehzahl stellen. Bei Mähen: Vollgas. Laisser revenir la clef de contact à la position “ON” lorsque le moteur a démarré. Amener la manette de gaz à la position de régime moteur désiré. Pour la coupe, positionner la manette dans l'encoche correspondant au régime moteur optimal pour la tonte (accélération maximale du moteur). Dejar que la llave de encendido vuelva a la posición “ON” cuando ha arrancado el motor. Ponga el acelerador en la posición deseada. Al cortar, a plenos gases. Dopo l’avviamento, riportare la chiave su “ON”. Regolare il gas sul regime desiderato. Per il taglio: massimo regime “F”. Pour assurer un fonctionnement et un rendement corrects, il est recommandé de purger la transmission avant d'utiliser le tracteur pour la première fois. Cette opération supprimera l'air emprisonné à l'intérieur de la transmission pendant le transport du tracteur. ATTENTION! SI LA TRANSMISSION A ETE DEPOSE POUR SON ENTRETIEN OU SON REMPLACEMENT, ELLE DEVRA ETRE PURGEE APRES SON REMONTAGE ET AVANT REUTILISATION DU TRACTEUR.

• Placer le tracteur sur une surface plane afin qu'il ne puisse pas rouler dans aucune direction. Le frein de stationnement doit être desserré pour effectuer les opérations suivantes.
• Débrayer la transmission en plaçant la commande de roue libre sur sa position de marche en roue libre (Se référer à la section "TRANSPORT" de ce livret).
• Démarrer le moteur et mettre la commande des gaz en position de ralenti. S'assurer que le frein de stationnement n'est pas serré.
• Déplacer à fond le levier de commande d'avancement en position de marche avant et le maintenir ainsi pendant 5 secondes. Déplacer ensuite à fond le levier en position de marche arrière et le maintenir ainsi pendant 5 secondes. Répéter ces opérations 3 fois de suite.
• Arrêter le moteur du tracteur en amenant la clé de contact sur sa position d'arrêt (OFF).
• Embrayer à nouveau la transmission en replaçant la commande de roue libre dans sa position "embrayée" (Voir section "TRANSPORT de ce manuel).
• Redémarrer le moteur et placer la commande des gaz en position de ralenti.
• Faire avancer le tracteur de 1 à 2 mètres en marche avant, puis de la même distance en marche arière. Répéter cette opération 3 fois de suite.
• Le tracteur est maintenant prêt pour une utilisation normale. La machine est équipée d'un dispositif de sécurité qui arrête le moteur immédiatement, s'il est encore en fonctionnement, lorsque le conducteur quitte le siège du tracteur.

Pour avancer et pour reculer La direction et la vitesse du déplacement sont contrôlées par les pédales de marche avant et de marche arrière.

• Démarrer le tracteur et relâcher le frein de stationnement.
• Appuyer doucement sur la pédale de marche avant, ou sur celle de marche arrière, pour que le tracteur commence à se déplacer. Plus la pédale est enfoncée, plus la vitesse augmente. Coupe Abaissser le carter de coupe en repoussant le levier de commande de relevage vers l'avant et embrayer le carter de coupe. Choisir la vitesse d'avancement en fonction du terrain et de la qualité de coupe désirée.

Sécurité Marche Arrière (ROS) Votre tracteur est équipé d’un dispositif de sécurité de fonctionnement en marche arrière (ROS). Dès que l’opérateur essaie d’enclencher la marche arrière en actionnant l’embrayage de l’équipement , le moteur s’arrête si la clé de contact n’est pas en position ROS "ON" (sécurité marche arrière). ATTENTION! Il est fortement déconseillé de faire marche arrière avec l’embrayage de l’équipement enclenché. Mettre la sécurité ROS en position "ON" pour faire marche arrière avec l’embrayage de l’équipement enclenché uniquement lorsque l’opérateur décide que cette opération est nécessaire pour repositionner le tracteur avec l’équipement enclenché. N’utiliser la faucheuse en marche arrière que si c’est absolument nécessaire.

UTILISATION DU DISPOSITIF DE SECURITE ROS

• Laisser tourner le moteur et tourner la clé de contact vers la gauche sur ROS "Marche" (ON).
• Regarder en bas et derrière avant de faire marche arrière.
• Appuyer doucement sur la pédale de marche arrière pour commencer le mouvement
• Quand les manœuvres avec le dispositif ROS sont terminées, tourner la clé de contact vers la droite sur la position Moteur "Marche" (ON).

Conseils pour la tonte

Retirer de la pelouse, les pierres et autres objets qui pourraient être propulsés par les lames et devenir ainsi des projectiles dangereux. Localiser et marquer les pierres et autres obstacles fixes afin d'éviter une éventuelle collision pendant la tonte. Commencer par couper assez haut, puis réduire progressivement cette hauteur de coupe jusqu'à obtention du résultat souhaité. Le meilleur résultat de coupe sera obtenu avec un régime de rotation du moteur élevé (Les lames tournent très vite) et une vitesse d'avancement réduite (Le tracteur avance lentement). Si l'herbe n'est pas trop haute, ni trop dense, la vitesse d'avancement du tracteur peut être augmentée, en choisissant le rapport de boîte de vitesses supérieur ou en réduisant le régime du moteur, sans affecter la qualité de la coupe. Les plus belles pelouses sont celles qui sont tondues souvent. La coupe est plus régulière et l'herbe est mieux répartie sur la surface. Le temps passé pour effectuer la tonte ne sera pas nécessairement plus important, car la vitesse d'avancement pourra être plus élevée sans que l'aspect de la pelouse n'en soit affecté. Eviter de tondre une pelouse mouillée, car la qualité de la coupe ne pourrait être correcte du fait de l'enfoncement des roues du tracteur dans le sol. Nettoyer le carter de coupe, et en particulier le fond, au jet ou au nettoyeur à haute pression, après chaque utilisation. Une raclette peut être utile pour décoller l'herbe fraîche du carter ou de la goulotte d'éjection.

Ne jamais utiliser un tracteur sur des pentes excédant 5°. Les risques de renversement étant alors très importants. Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. Ne jamais arrêter ou démarrer un tracteur en pente. ADVERTENCIA!

Extinction du moteur Déplacez la commande de débrayage pour libérer la position. Déplacez la commande des gaz à mi-chemin entre la mi-vitesse et la vitesse maximum (rapide). Levez la barre de coupe et faites tourner la clé de contact sur STOP. Ne jamais laisser la clé de contact sur la machine lorsqu'elle reste sans surveillance afin d'éviter que des enfants ou d'autres personnes non autorisées ne puissent démarrer le moteur.

ATTENTION! Avant toute intervention sur le moteur ou l'unité de coupe suivre les instructions ci-après:

• Enfoncer la pédale de frein pour mettre le frein de parking.
• Débrancher le câble d'allumage de la bougie.

(1) Capot (2) Connexion des phares Relever le capot, Débrancher les phares, Après s'être placé devant le tracteur, prendre le capot par les côtés, le faire basculer vers l'avant puis le soulever pour le libérer des encoches qui le retiennent au châssis. Pour le remettre en place, repositionner les ergots du capot dans les encoches du châssis. Rebrancher les phares et refermer le capot. Entretien REMARQUE : Le tracteur doit être entretenu régulièrement afin de maintenir ses performances. ATTENTION!Toujours débrancher le fil de la bougie, afin d'éviter tout démarrage accidentel, lors d'une réparation, d'une inspection ou d'une opération de maintenance. Avant chaque utilisation :

• Contrôler le niveau d'huile et lubrifier, si nécessaire, les points d'articulation,
• Vérifier que tous les boulons, écrous et épingles sont en place et solidement fixés,
• Contrôler la batterie, ses cosses et sa mise à l'air libre,
• La recharger doucement à 6 ampères, si nécessaire,
• Nettoyer la grille de ventilation du moteur,
• Nettoyer le filtre à air,
• Nettoyer le tracteur afin d'évacuer la poussière et les brindilles qui risqueraient d'endommager le moteur ou de provoquer un échauffement anormal.
• Vérifier le fonctionnement du frein. Nettoyage N’utilisez pas de nettoyeur haute pression pour le lavage. L’eau pourrait s’infiltrer dans le moteur et abréger ainsi la durée de l’appareil.

POUR CHANGER L’HUILE

Vidange de l'huile du moteur Retirer le bouchon (1) et placer le tuyau de vidange (2). Pour ouvrir la soupape de vidange, repousser légèrement la soupape en la faisant tourner dans le sens contraire des aiguilles d'une montre pour sortir du cran, puis tirer sur la soupape pour libérer l'huile.

• Pour refermer la soupape de vidange, repousser la soupape et la faire tourner légèrement dans le sens des aiguilles d'une montre jusqu'au verrouillage du cran et relâcher la soupape.
• Retirer le tuyau de vidange et replacer le bouchon.

1. Bouchon

2. Tuyau de vidange

SCHEMA D'ENTRETIEN Consigner les dates d'intervention après chaque opération d'entretien. Selon les besoins Toutes les 8 H Toutes les 25 H Vidange de l'huile moteur Toutes les 50 H Toutes les 100 H Toutes les 200 H

(sans filtre à huile) .................................................................................... Vidange de l'huile moteur (avec filtre à huile) ......................................................................................................... Graissage des articulations ....................................................................... Vérification des freins .......................................

Nettoyage de la grille d'aération ............................................ Nettoyage du filtre à air et du pré-filtre ................................................................................. Remplacement de la cartouche du filtre à air ............................................................................................................................................. Nettoyage des ailettes de refroidissement moteur .................................................................................................

Remplacement de la bougie ............................................................................................................... Vérification du gonflage des pneus ..................

Remplacement du filtre à carburant ........................................................................................................................ Nettoyage des cosses de la batterie et des connexions ...................................................................

Vérification du pot d'échappement ................................................................................

Système de détection opérateur et sécurité de marche arrière (ROS) S’assurer que les dispositifs de sécurité (présence opérateur et marche arrière) fonctionnement correctement. Si votre tracteur ne fonctionne pas comme il est décrit plus haut, remédier au problème immédiatement.

• Le moteur ne devrait pas démarrer si la pédale du frein n’est pas complètement appuyée et si l’embrayage de l’équipement n’est pas relâché. VERIFIER LE CAPTEUR DE PRESENCE OPERATEUR :
• Le moteur s’arrêtera chaque fois que l’opérateur se lève de son siège sans avoir d’abord enclenché le frein de stationnement .
• Le moteur s’arrêtera chaque fois que l’opérateur se lève de son siège et que l’embrayage de l’équipement est enclenché.
• L’embrayage de l’équipement ne devrait jamais être enclenché si l’opérateur n’est pas assis dans son siège.

VERIFIER LE DISPOSITIF DE SECURITE MARCHE

• Le moteur s’arrêtera chaque fois que l’opérateur essaie d’enclencher la marche arrière quand la clé de contact est sur la position Moteur "Marche" (ON) et que l’embrayage de l’équipement est enclenché.
• Le moteur s’arrêtera chaque fois que l’opérateur essaie d’enclencher la marche arrière quand la clé de contact est en position ROS "Marche" (ON) et que l’embrayage de l’équipement est enclenché.

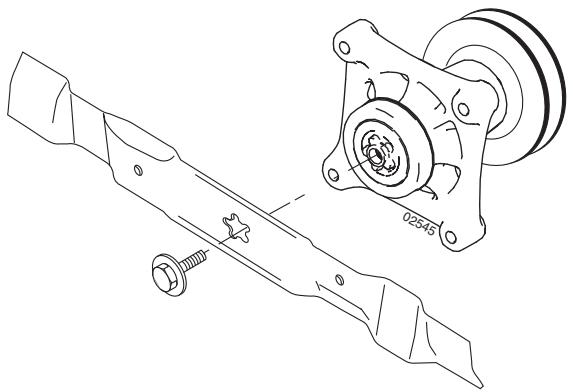

Lames: Pour avoir une bonne qualité de coupe, il est indispensable d'avoir des lames bien affûtées. Changer les lames défectueuse ou tordues. L'affûtage peut se faire avec une lime ou avec une meule. REMARQUE: Il est très important d'affûter en même temps et de façon identique les deux extrémités de la lame pour éviter tout déséquilibrage. POUR RETIRER LES LAMES:

• Relever au maximum la machine pour avoir accès aux lames de coupe. Enlevez le boulon de blocage de la lame.
• Mettre en place une lame neuve, ou la lame d'origine réaffutée, avec le tranchant tourné vers le haut (fond du carter de coupe), comme indiqué sur la figure. ATTENTION : Le montage de la lame est correct lorsque son alésage central en forme d' étoile est parfaitement emboîtée sur l'étoile se trouvant à l'extrémité du moyeu.
• Remontez le boulon de blocage de la lame et serrez fortement (couple de torsion 45-55 pieds par livre). ATTENTION: La vis de fixation de la lame est traitée thermiquement en classe 8, bien respecter le couple de serrage. Pour Démonter La Faucheuse Placez l’embrayage de l’accessoire en position “DÉGAGÉ”. Faites descendre le levier de levage de l’accessoire dans sa position la plus basse.
• Pour retirer le câble (P), appuyez sur le taquet (L) PRUDENCE: Le tendeur de la courroie est à ressort. Saisissez-le fermement et libérez-le lentement. Otez la courroie de la faucheuse de la poulie de l’embrayage (M).
• Déposer le ressort en forme d'épingle à cheveauz (E) et enlever le levier.
• Déposer le ressort en forme d'épingle à cheveauz (A) et enlever le levier.
• Déposer le ressort en forme d'épingle à cheveauz (D) et enlever le levier. PRUDENCE: Le levier de levage est à ressort. Saisissez-le fermement et libérez-le lentement. Faites sortir la faucheuse en la faisant glisser par l’avant du tracteur.

Mise en place du carter de coupe

Pousser le carter de coupe sous le tracteur. Le déflecteur du canal d'éjection doit se trouver du côté droit. La mise en place se fait dans l'ordre inverse de celui de la dépose. Pour remplacer la courroie de transmission DÉMONTAGE DE LA COURROIE DE TRANSMISSION

DE LA TONDEUSE

1. Garez le tracteur bien à plat. Engagez le frein de stationnement.

2. Faites descendre le levier de levage de l’accessoire dans

sa position la plus basse.

3. Eliminez la saleté ou les brins d’herbe qui s’accumulent

autour des arbres et à la surface du pont supérieur.

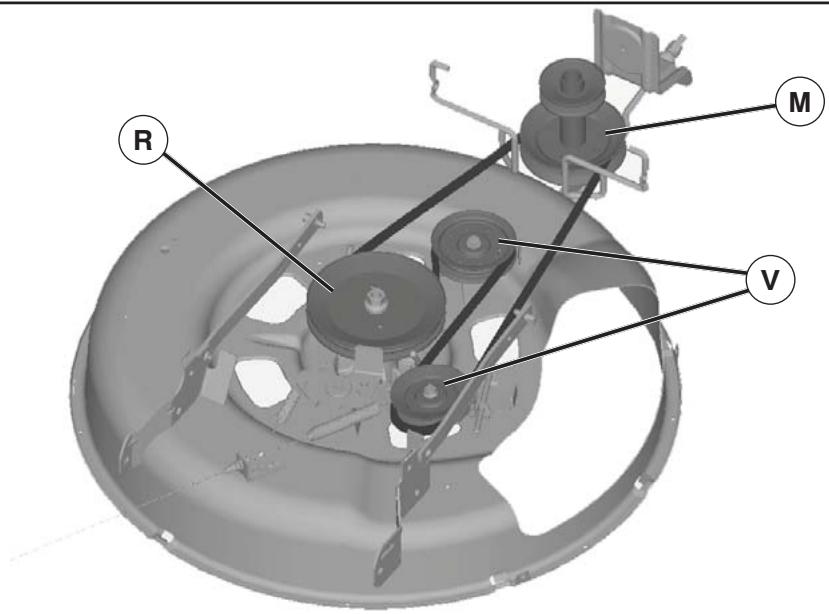

4. Retirez la courroie de la poulie d’embrayage (M), de la

poulie du mandrin (R) et des poulies guides (V). MONTAGE DE LA COURROIE DE TRANSMISSION DE LA TONDEUSE

1. Placez la courroie autour des deux poulies (R) de l’arbre

et des poulies folles (V) de la façon illustrée.

2. Montez la courroie sur la poulie (M) de l’embrayage.

IMPORTANT: Vérifiez si la courroie est correctement passée dans toutes les gorges des poulies de la tondeuse.

3. Faites monter le levier de levage de l’accessoire dans sa

position la plus élevée.

Pour mettre la tondeuse à niveau RÉGLAGE D’AVANT EN ARRIÈRE IMPORTANT: Le pont doit être mis à niveau bilatéralment. Pour que la coupe soit parfaite, les lames de la tondeuse doivent être réglées de façon à ce que la pointe avant se trouve 1/8 –3/8" pouce plus bas que la pointe arrière lorsque la tondeuse est dans sa position la plus élevée. Vérifiez si les pneus sont correctement gonflés à la pression indiquée sur les pneus. Des pneus trop ou trop peu gonflés risquent de nuire à l’aspect de votre pelouse et de vous laisser croire que votre tondeuse est mal réglée.

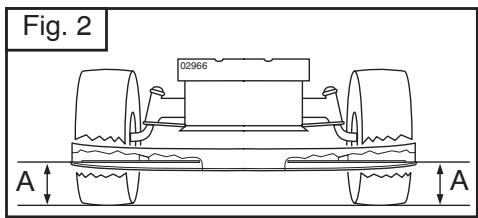

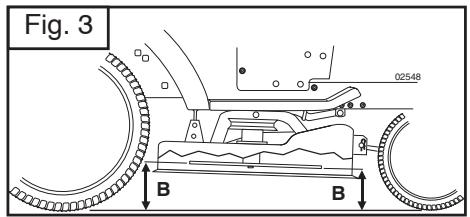

RÉGLAGE VISUEL BILATÉRAL

1. Si votre pelouse est inégale même si les pneus sont

correctement gonflés, observez de quel côté la tondeuse tond plus bas.

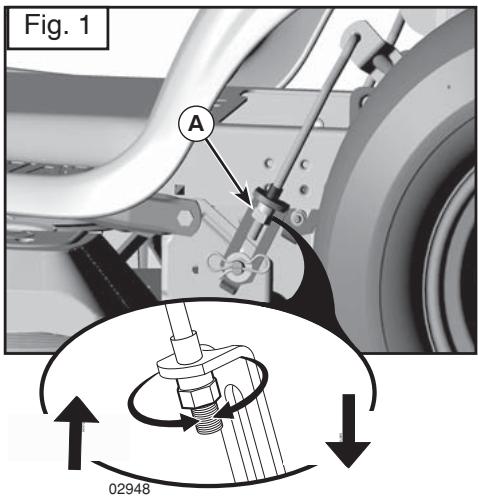

2. Avec une clé de 3/4 de pouce ou une clé réglable, faites

tourner l’écrou de réglage (A) vers la gauche pour baisser la tondeuse ou vers la droite pour la monter (Fig. 1). REMARQUE: Chaque tour complet de l’écrou de réglage fait monter (descendre) la tondeuse de 3/16 de pouce environ.

3. Vérifiez si votre réglage est correct en tondant un peu

d’herbe et en observant l’aspect final. Répétez le réglage en cas de besoin jusqu’à ce que vous soyez satisfait du résultat.

DANGER: La lame est tranchante. Protégez vos mains

en portant des gants et(ou) enveloppez les lames dans une étoffe épaisse.

• Faites monter la tondeuse dans sa position la plus élevée.
• Placez les lames de façon à ce que la pointe soit orientée vers l’avant. Mesurez la distance (B) entre le sol et les pointes avant et arrière de la lame (Fig. 3).
• Si la pointe avant de la lame n’est pas 1/8–3/8" pouce plus bas que la pointe arrière, allez à l’avant du tracteur.
• Avec une clé réglable ou de 11/16 pouce, desserrez le contre-écrou (A) de plusieurs tours pour libérer le contreécrou B.
• Avec une clé de 3/4 de pouce ou une clé réglable, faites tourner l’écrou de réglage (B) de la connexion avant en sens horaire (serrage) pour faire monter l’avant de la tondeuse ou en sens antihoraire (desserrage) pour l’abaisser (Fig. 4). REMARQUE: Chaque tour complet de l’écrou de réglage fait monter (descendre) la tondeuse de 1/8 de pouce environ.
• Vérifiez à nouveau la mesure, réglez au besoin jusqu’à ce que la pointe de la lame se trouve 1/8–3/8" de pouce plus bas que la pointe arrière.
• Maintenez l’écrou de réglage dans cette position à l’aide de la clé et serrez solidement le contre-écrou contre l’écrou de réglage. RÉGLAGE BILATÉRAL DE PRÉCISION

1. Les pneus étant correctement gonflés, garez le tracteur

sur un sol plat ou dans une allée.

DANGER: La lame est tranchante. Protégez vos mains

en portant des gants et(ou) enveloppez les lames dans une étoffe épaisse.

2. Faites monter la tondeuse dans sa position la plus élevée.

3. Des deux côtés de la tondeuse, placez la lame sur le côté

et mesurez la distance (A) entre le bas de la lame et le sol. La distance doit être la même des deux côtés (Fig. 2).

4. Si vous devez effectuer le réglage, reportez-vous aux étape

2 des Instruction du réglage visuel qui précèdent.

5. Vérifiez à nouveau la distance et réglez-la au besoin

jusqu’à ce que les deux côtés soient identiques.

Pour vérifier le frein Le tracteur a besoin de plus de cinq (5) pieds pour s’arrêter complètement lorsqu’il est lancé à pleine vitesse et que la vitesse supérieure est engagée, sur une surface en béton sec ou pavée, les freins ont donc besoin d’être entretenus. Vous pouvez aussi vérifiez le frein en :

1. Stationnant le tracteur sur une surface plate, en béton

sec ou pavée, en appuyant à fond sur la pédale de frein et en engageant le frein de stationnement.

2. Débrayer la transmission en plaçant la commande de

roue libre sur sa position de marche en roue libre (Se référer à la section "TRANSPORT" de ce livret). Les roues arrière doivent se verrouiller et patiner si vous essayez de pousser le tracteur à la main vers l’avant. Si les roues arrière tournent, le frein a besoin d’être révisé. Adressez-vous à un service après-vente ou à un mécanicien spécialisé. La mise en place d'une courroie se fait dans l'ordre inverse de la dépose. Vérifier que la courroie est bien positionnée devant tous les guides de courroie. Utiliser exclusivement une courroie d'origine lors d'un remplacement. Remplacement de la courroie d'entraînement Désaccoupler le carter de coupe et le sortir de sous le tracteur comme indiqué précédemment. Serrer le frein de stationnement et retirer la courroie d'entraînement de la poulie (1), puis de la poulie de tension (2) et de la poulie motrice (3). Enfin, sortir la courroie, par l'arrière, à partir de la poulie (4) située sur le carter de transmission.

REFROIDISSEMENT DE LA TRANSMISSION

Le ventilateur et les ailettes de refroidissement du carter de transmission doivent être maintenus propres pour assurer un refroidissement correct. Ne pas essayer de nettoyer le ventilateur ou la transmission tant que le moteur est en fonctionnement ou que la transmssion est chaude.

• Vérifier le ventilateur de refroidissement afin de s'assurer que ses pales sont en bon état et propres.
• Vérifier l'état des ailettes de refroidissement du carter de transmission qui ne doivent pas être couvertes de poussière, de résidus de coupe ou d'autres matériaux. Afin d'éviter des fuites éventuelles au niveau des joints, ne pas utiliser d'air comprimé ou de nettoyeur à haute pression pour nettoyer les ailettes.

FLUIDE DE LA POMPE HYDRAULIQUE

La transmission est scellée en usine et il n'est donc pas nécessaire de contrôler ou de parfaire le niveau du fluide. Dans le cas où la transmission présenterait une fuite ou nécessiterait une intervention, contacter un réparateur agréé de la marque de la transmission.

RECORDATORIO MANTENIMIENTO/CUENTAHORAS

RAPPEL D’ENTRETIEN/COMPTEUR HORAIRE

Le témoin de rappel d’entretien affiche le nombre total d’heures pendant lesquelles le moteur a fonctionné et son clignotement indique qu’il est temps d’exécuter les opérations d’entretien du moteur. Lorsqu’il est temps d’exécuter les opérations d’entretien, le témoin de rappel d’entretien clignote pendant deux heures. Pour exécuter les opérations d’entretien sur le moteur et la tondeuse, consultez le chapitre Entretien de ce manuel. REMARQUE: Le rappel d’entretien continue à fonctionner si la clé de contact n’est pas sur STOP. Pour que la lecture soit précise, n’oubliez pas de mettre la clé de contact sur STOP lorsque le moteur n’est pas en marche.

PORT DE LAVAGE DU CHÂSSIS

Le châssis de votre tracteur est doté d’un port de lavage nécessaire pour le nettoyage. Il est conseillé d’en faire usage après chaque utilisation de la tondeuse.

• Amenez le tracteur sur une surface plane, assez près d’une arrivée d’eau pour y brancher votre tuyau d’arrosage. IMPORTANT : Veillez à ce que la goulotte d’éjection du tracteur ne soit PAS orientée vers votre maison, garage, voiture en stationnement, etc. Retirez l’ensacheuse ou le cache-paillis, si présent.
• Vérifiez que la prise de force - PDF- (Lame engagée) n’est pas enclenchée, mettez le frein de stationnement et arrêtez le moteur.
• Vissez l’adaptateur de l’embout (A) (fourni avec le manuel d’utilisation du tracteur) à l’extrémité de votre tuyau d’arrosage (B).
• Reculez le collier de serrage de l’adaptateur d’embout et enfoncez l’adaptateur dans le port de lavage, à l’extrémité gauche du châssis (C). Replacez le collier de serrage pour fixer l’adaptateur sur l’embout. IMPORTANT : Tirez sur le tuyau pour vous assurer qu’il est bien attaché.
• Ouvrez l’arrivée d’eau.
• Prenez place sur le fauteuil du tracteur, puis redémarrez le mo"). teur et mettez le levier d’accélérateur en position «Fast»(" IMPORTANT : Vérifiez à nouveau que rien ni personne ne se trouve à proximité du tracteur.
• MettezlaPDFdutracteur(Lameengagée)enpositionON.Restez à la place du conducteur jusqu’à ce qu’à la fin du nettoyage.
• Mettez la PDF du tracteur (Lame engagée) en position OFF. Mettez la clé de contact sur STOP afin d’arrêter le moteur du tracteur. Fermez l’arrivée d’eau.
• Retirez le collier de serrage de l’adaptateur d’embout pour sortir l’adaptateur du port de lavage.
• Déplacez le tracteur vers une zone sèche, de préférence goudronnée ou pavée. Enclenchez la PDF pour retirer l’excès d’eau et faire sécher le tracteur avant de le ranger.

AVERTISSEMENT : En l’absence de raccord

de lavage ou si le raccord de lavage utilisé est endommagé, tout objet entrant en contact avec la lame risque être projeté et représente un danger pour vous ou toute autre personne. Remplacez les raccords de lavage absents ou endommagés immédiatement, avant la prochaine utilisation de la tondeuse. Bouchez tout éventuel orifice dans la tondeuse à l’aide de boulons et d’écrous.

7. Recherche des pannes. 7. Búsqueda de averías.

Le moteur ne démarre pas

1. Manque de carburant dans le réservoir.

2. Bougie d'allumage défectueuse.

3. Le câblage de la bougie d'allumage défectueux.

4. Il y a des impuretés dans le carburateur ou dans le circuit

du carburant. Le démarreur n'entraîne pas le moteur

1. La batterie est déchargée.

2. Mauvais contact entre les cosses des câbles de batterie

et les bornes de la batterie.

3. Le levier de commande d'embrayage/débrayage n'est

pas en bonne position.

4. Le fusible principal est hors d'usage.

5. Le contacteur de démarrage est endommagé.

6. Le contacteur de sécurité sur la pédale d'embrayage/

frein est défectueux ou endommagé.

7. La pédale d'embrayage/frein n'est pas suffisamment

enfoncée. Le moteur ne tourne pas régulièrement

1. Un rapport de vitesse trop élevé est enclenché.

2. La bougie est défectueuse.

3. Le carburateur est mal réglé.

4. Le filtre à air est colmaté.

5. La mise à l'air libre du réservoir est bouchée.

6. Le réglage de l'allumage est incorrect.

7. Il y a des impuretés dans le circuit de carburant.

Le moteur manque de puissance

1. Le filtre à air est colmaté.

2. La bougie d'allumage est défectueuse

3. Il y a des impuretés dans le circuit de carburant.

4. Le carburateur est mal réglé.

1. Le moteur est en surcharge.

2. La prise d'air ou les ailettes de refroidissement sont

3. La turbine de refroidissement est endommagée.

4. Le niveau d'huile est trop bas ou il n'y a pas d'huile dans

5. Le réglage de l'allumage est incorrect.

6. La bougie d'allumage est défectueuse.

La batterie ne charge pas

1. Le fusible est hors d'usage.

2. Une ou plusieurs cellules sont endommagées.

3. Mauvais contact entre les bornes de la batterie et les

cosses des câbles de batterie. L'éclairage ne fonctionne pas

1. Les ampoules sont grillées.

2. L'interrupteur de commande est défectueux.

3. Il y a un court circuit dans le faisceau de raccordement.

1. Les lames de coupe sont mal fixées ou mal positionnées.

2. Le moteur est mal fixé.

3. Un déséquilibre est apparue à la suite de l'endommagement

d'une ou de plusieurs lames de coupe ou à la suite d'un mauvais affûtage. Coupe irrégulière

1. Mauvais affûtage des lames de coupe.

2. Le carter de coupe n'est pas à l'horizontale.

3. L'herbe est haute et humide.

4. L'herbe est accumulée sous le carter de coupe.

5. La pression de gonflage des pneumatiques n'est pas

identique du côté droit et du côté gauche.

6. Le rapport de vitesse enclenché est trop élevé.

7. La courroie d'entraînement du carter de coupe patine.

8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación.

Suivre la procédure suivante une fois la saison terminée:

• En fin de saison, suivre la procédure suivante pour le remisage. N’utilisez pas de nettoyeur haute pression pour le lavage. L’eau pourrait s’infiltrer dans le moteur et abréger ainsi la durée de l’appareil.
• Nettoyer l'ensemble de la machine et plus particulièrement l'intérieur du carter de coupe.
• Effectuer les retouches de peinture qui s'avèreraient nécessaires afin d'éviter la corrosion.
• Retirer la bougie d'allumage et verser une cuillère à soupe d'huile dans le moteur. Faire tourner le moteur à la main pour répartir l'huile et remettre la bougie en place.
• Déposer la batterie et la remisée dans un endroit frais après l'avoir rechargée. La protéger des grands froids.
• Remiser la machine à l'abri dans un endroit sec et protégé de la poussière. Ne jamais utiliser d'essence pour effectuer le nettoyage. Utiliser un détergent du commerce et de l'eau chaude. Entretien et réparations Pour commander des pièces de rechange, indiquer le nom du modèle, sa version, l'année d'achat, l'année de fabrication et le numéro de série de la machine. Prendre contact avec le revendeur local pour les révisions sous garantie et pour les réparations. Toujours utiliser des pièces de rechange d'origine.
