YTH1942 - Tracteur de jardin HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Tracteur de jardin
Motorisation	Moteur à essence, 4 temps
Puissance du moteur	19,5 ch
Largeur de coupe	107 cm
Type de transmission	Transmission automatique
Capacité du réservoir	15 litres
Hauteur de coupe	25 à 100 mm, réglable
Utilisation	Idéal pour les jardins de taille moyenne à grande
Entretien	Vérification régulière de l'huile, nettoyage du filtre à air
Sécurité	Système de sécurité pour l'arrêt du moteur en cas de levée du siège
Poids	Environ 200 kg
Dimensions	Longueur : 2,5 m; Largeur : 1,1 m; Hauteur : 1,2 m
Garantie	2 ans

FOIRE AUX QUESTIONS - YTH1942 HUSQVARNA

Comment démarrer le tracteur HUSQVARNA YTH1942 ?

Assurez-vous que le levier de vitesses est en position neutre, appuyez sur le frein et tournez la clé de contact en position 'ON'. Ensuite, tournez la clé pour démarrer le moteur.

Que faire si le moteur ne démarre pas ?

Vérifiez la batterie, assurez-vous qu'elle est chargée. Vérifiez également le niveau de carburant et assurez-vous que le levier de vitesses est en position neutre.

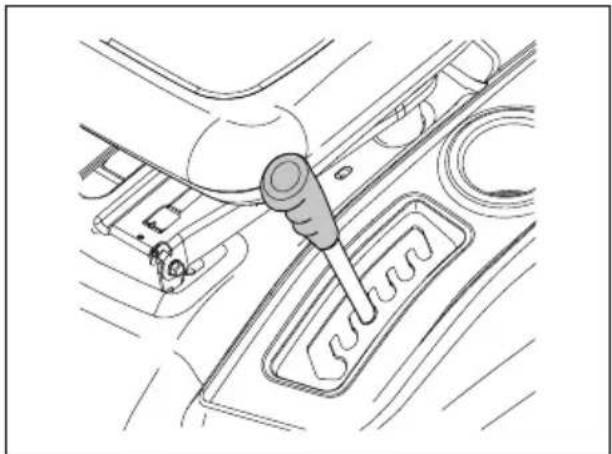

Comment ajuster la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur de coupe situé près du siège pour sélectionner la hauteur désirée. Assurez-vous que le tracteur est à l'arrêt lors de l'ajustement.

Comment effectuer l'entretien régulier du HUSQVARNA YTH1942 ?

Effectuez un entretien régulier en vérifiant l'huile moteur, en nettoyant le filtre à air, en vérifiant les bougies d'allumage et en inspectant les lames de coupe. Consultez le manuel d'utilisation pour un calendrier d'entretien spécifique.

Que faire si les lames ne tournent pas ?

Vérifiez que le levier de débrayage des lames est engagé. Si les lames ne tournent toujours pas, contrôlez les courroies et les fusibles pour détecter d'éventuels dommages.

Comment nettoyer le tracteur après utilisation ?

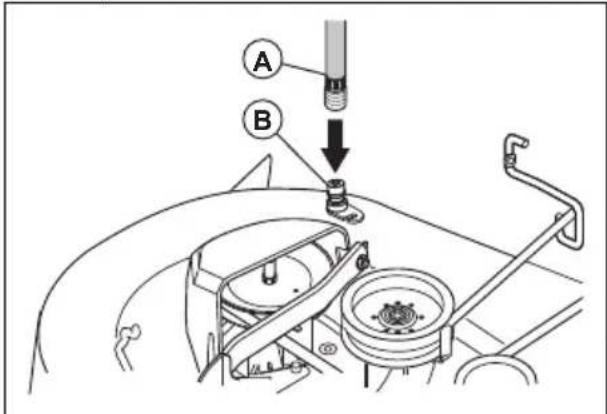

Utilisez un tuyau d'arrosage pour rincer la partie inférieure du plateau de coupe et éliminer l'herbe et les débris. Ne pas utiliser de jet d'eau à haute pression.

Que faire si le tracteur tire d'un côté ?

Vérifiez la pression des pneus et assurez-vous qu'ils sont uniformément gonflés. Inspectez également les lames pour voir si elles sont endommagées ou mal alignées.

Comment stocker le tracteur HUSQVARNA YTH1942 pendant l'hiver ?

Pour un stockage hivernal, nettoyez le tracteur, changez l'huile, retirez la batterie et stockez-la dans un endroit sec. Ajoutez un stabilisateur de carburant au réservoir.

MODE D'EMPLOI YTH1942 HUSQVARNA

FR-CA Manuel d'utilisation 2-39

Table des matières

Introduction	2
Sécurité	5
Montage	11
Fonctionnement	13
Entretien	18
Dépannage	31

Transport, entreposage et mise au rebut	37
Entreposage	37
Mise au rebut	38
Caractéristiques techniques	38
Service	39
Annexe	40

Introduction

Inspection avant livraison et numéros de produit

une copie signée du document d'inspection avant livraison auprès de votre concessionnaire.

Remarque : Une inspection avant livraison a été effectuée pour ce produit. S'assurer de recevoir

Coordonnées d’un agent d’entretien :
Ce manuel de l’opérateur appartient à la machine ayant le numéro de produit ou le numéro de série :
/
Moteur :
Transmission :

Description du produit

Ceci est un tracteur de tonte de pelouse dont l'unité de coupe se situe entre les essieux avant et arrière. Il est doté d'un moteur à essence quatre temps.

Accessoires en option :

• Collecteur d'herbe
• Bouchon de broyage

Utilisation prévue

L'utilisation de cette machine est prévue uniquement pour couper de l'herbe dans des jardins privés et sur des pentes qui ne dépassent pas 15°. Il n'est pas prévu pour une utilisation dans les parcs publics, les terrains de sport, l'agriculture ou la foresterie. Utilisez la machine seulement avec des accessoires homologués par le fabricant.

Une utilisation différente de la machine de celle prévue constitue une mauvaise utilisation. Elle annulera votre garantie et rejettera de la part du fabricant toute responsabilité des dommages causés à l'utilisateur ou à des tiers.

Reportez-vous aux directives locales concernant l'utilisation de tondeuses à gazon.

Soutien/aide

Si vous avez besoin d'aide ou si vous avez des questions concernant l'utilisation, le fonctionnement, l'entretien ou les pièces pour votre produit :

• Rendez-vous sur notre site web à l'adresse : www.husqvarna.com
• Appelez nous sans frais : 1-800-487-5951

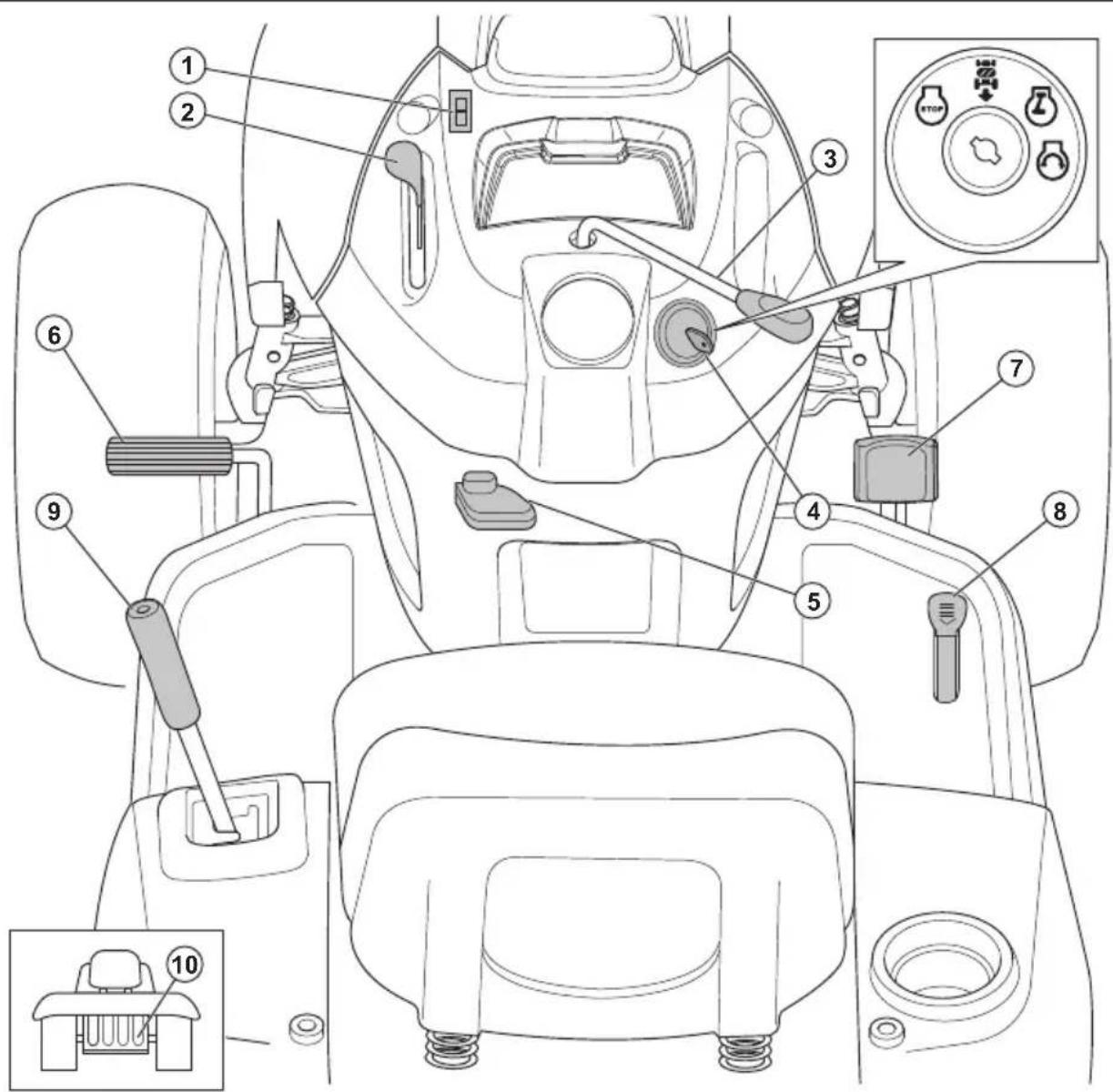

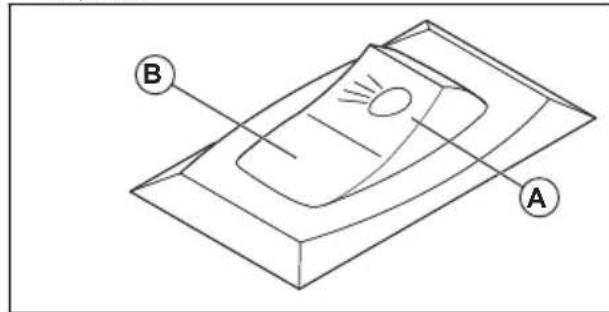

1. Commutateur d'éclairage
2. Commande d'accélérateur
3. Embrayage d'accessoire désengagé
4. Contacteur d'allumage
5. Levier du frein de stationnement
6. Pédale de frein
7. Pédale de marche avant
8. Pédale de marche arrière
9. Levier de levage d'accessoire
10. Levier de roue libre

Symboles figurant sur le produit

Avertissement! Faire attention et utiliser le produit correctement. Cet outil peut causer des blessures graves, ou même mortelles, à l'utilisateur et à d'autres personnes.

MISE EN GARDE : L'utilisation inappropriée peut causer des dommages au produit ou des dommages matériels.

Lire soigneusement le manuel d'instructions et veiller à bien comprendre les directives avant d'utiliser cette machine.

Marche arrière.

Neutre.

Élevé.

Faible.

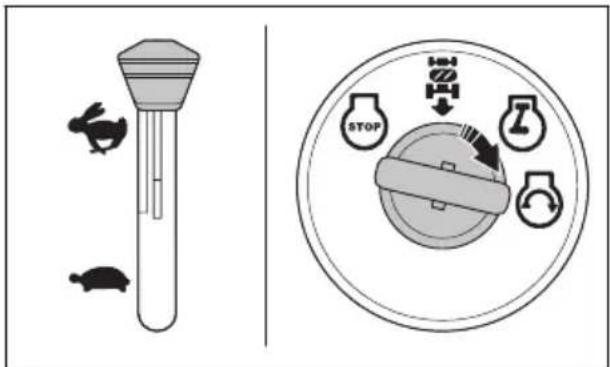

Position de démarrage par temps froid.

Rapide.

Lent.

Volet de départ.

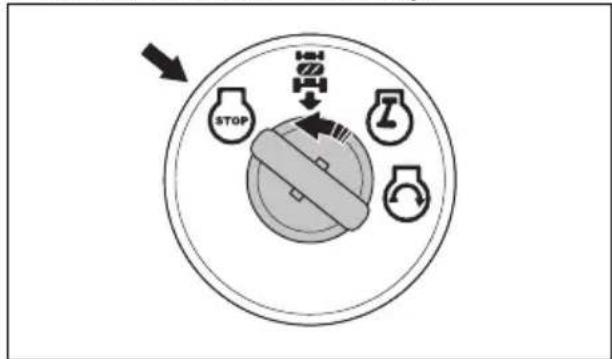

Contacteur d'allumage.

Arrêt du moteur.

Démarrage du moteur.

Moteur en marche.

Pédale de frein et d'embrayage.

Frein de stationnement.

Frein de stationnement serré.

Frein de stationnement desseré.

Hauteur de coupe.

Levage de l'unité de coupe.

Verrouillage du différentiel.

Système de fonctionnement en marche arrière (ROS).

Marche arrière.

Marche avant.

Feux allumés.

Carburant.

Pression d'huile.

Batterie.

Protecteurs d'oreilles recommandés.

Lames désengagées.

Lames engagées.

Risque d'empoisonnement au monoxyde de carbone.

Prendre garde aux projections d'objets.

Danger. Garder les mains et les pieds à l'écart.

Tenir toute personne à distance.

Le symbole de feu indique un risque qui, s'il n'est pas évité, peut entraîner la mort, des blessures graves ou des dommages matériels.

Niveau de puissance acoustique.

Garder les mains et les pieds éloignés de cette zone.

Ne pas utiliser le produit dans des pentes dont l'inclinaison est supérieure à 15°.

Surfaces chaudes. Ne pas toucher.

Le déflecteur sur l'unité de coupe doit être installé lorsque le produit est utilisé.

Le collecteur d'herbe doit être installé lorsque le produit est utilisé.

Enchevêtrement des mains.

Charge de barre d'atte- lage.

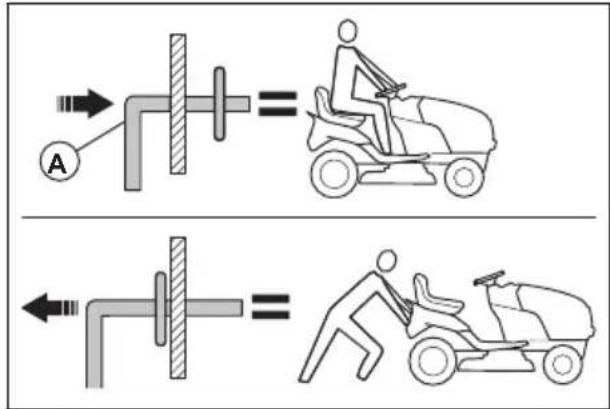

Roue libre (modèles automatiques uniquement).

Responsabilité concernant le produit

Comme indiqué dans les lois en vigueur sur la responsabilité concernant les produits, nous ne serons pas tenus responsables des dommages que notre produit causerait dans les situations suivantes :

• Le produit n'est pas réparé de façon adéquate.
• Le produit est réparé avec des pièces qui ne sont pas fournies ou homologuées par le fabricant.
• Le produit comprend un accessoire qui n'est pas fourni ou homologué par le fabricant.
• Le produit n'est pas réparé par un centre de service après-vente agréé ou par une autorité homologuée.

Sécurité

Définitions relatives à la sécurité

Les avertissements, recommandations et remarques soulignent des points du manuel qui revêtent une importance particulière.

AVERTISSEMENT : Indique la présence d'un risque de blessure ou de décès de l'utilisateur ou de personnes à

proximité si les instructions du manuel ne sont pas suivies.

MISE EN GARDE : Indique la présence d'un risque de dommages au produit, à d'autres appareils ou à la zone adjacente si les instructions du manuel ne sont pas suivies.

Remarque : Utilisé pour donner des renseignements plus détaillés qui sont nécessaires dans une situation donnée.

Pratiques sécuritaires d'utilisation des tondeuses autoportées

AVERTISSEMENT : Ce produit peut amputer les mains et les pieds et projeter des objets. Le non-respect des consignes de sécurité suivantes peut entraîner des blessures graves ou mortelles.

AVERTISSEMENT : Pour empêcher tout départ accidentel pendant l'installation, le transport, le réglage ou la réparation, débrancher toujours le fil de bougie et le placer de façon à ce qu'il ne touche pas la bougie.

AVERTISSEMENT : Ne pas rouler au point mort lors d'une descente sur une pente, au risque de perdre le contrôle du tracteur.

AVERTISSEMENT : Remorquer seulement les accessoires recommandés et conformes aux spécifications du fabricant du tracteur. Faire preuve de bon sens lors du remorquage. Utiliser seulement à la vitesse minimale sur les pentes. Le remorquage sur les pentes est dangereux si la charge est trop lourde. Les pneus peuvent perdre leur adhérence au sol et occasionner la perte de maîtrise de votre tracteur.

AVERTISSEMENT : Les gaz d'échappement du moteur de cet appareil, certains de ses constituants et certains composants du véhicule contiennent ou émettent des substances chimiques considérées par l'état de la Californie comme cancérigènes et capables de causer des malformations

congénitales ou autres effets nuisibles sur les organes reproducteurs.

I. ENFANTS

AVERTISSEMENT : LES ENFANTS PEUVENT ÊTRE BLESSÉS PAR CET ÉQUIPEMENT. L'American Academy of Pediatrics recommande que les enfants soient âgés d'au moins 12 ans avant de pouvoir utiliser une tondeuse à conducteur à pied et d'au moins 16 ans dans le cas d'un tracteur à gazon.

AVERTISSEMENT : LES ENFANTS PEUVENT ÊTRE GRAVEMENT BLESSÉS OU TUÉS PAR CET ÉQUIPEMENT. Lire attentivement et suivre toutes les consignes de sécurité indiquées ci- dessous.

Des accidents tragiques peuvent se produire si l'utilisateur n'est pas alerte à la présence d'enfants. Les enfants sont souvent attirés par la machine et la tonte de la pelouse. Ne jamais supposer que les enfants restent à l'endroit où ils se trouvaient lorsque vous les avez vus précédemment.

• Tenir les enfants éloignés de la zone de travail et sous la supervision d'un adulte responsable, autre que l'opérateur.
• Rester sur ses gardes et arrêter la machine si des enfants pénètrent dans la zone.
• Avant et pendant une marche arrière, regarder derrière et devant pour la présence éventuelle de petits enfants.
• Ne jamais transporter d'enfants sur la machine même lorsque les lames ne fonctionnent pas. Ils risquent de tomber et de se blesser gravement ou d'interférer avec l'utilisation sécuritaire de la machine. Les enfants qui, par le passé, sont montés sur la machine peuvent apparaître soudainement pour faire un autre tour et être renversés ou écrasés par la machine.
• Ne jamais laisser un enfant manœuvrer la machine.
• Prendre des précautions supplémentaires à l'approche des coins sans visibilités, des arbustes, des arbres ou tout autre objet qui pourraient bloquer la vision.

II. FONCTIONNEMENT GÉNÉRAL

• Lire, comprendre et suivre toutes les instructions figurant sur la machine et dans le manuel avant de se servir de la machine.
• Ne jamais placer les mains ou les pieds près des pièces en mouvement ou sous la machine. Toujours se tenir à l'écart de l'ouverture d'éjection.

- Ne laisser que des adultes responsables, qui connaissent les instructions, utiliser la machine.

- Retirer de la zone les objets tels que des pierres, des jouets, des câbles, etc., qui pourraient être aspirés puis projetés par les lames.

- S'assurer que la zone est libre de passants avant de manœuvrer. Arrêter la machine si une personne pénètre dans la zone.

- Ne jamais transporter de passagers.

- Ne pas tondre en marche arrière à moins que ce ne soit absolument nécessaire. Regarder toujours au sol et en arrière avant et pendant qu'on recule.

- Ne jamais diriger le matériau éjecté vers quiconque. Éviter de projeter tout matériau contre un mur ou tout obstacle. Les matières peuvent ricocher et revenir vers l'opérateur. Arrêter les lames au moment de circuler sur des surfaces de gravier.

- Ne pas faire fonctionner la machine sans le bac de ramassage complet, la goulotte de décharge ou tout autre dispositif de sécurité en place et en fonction.

• Ralentir avant de tourner.

- Ne jamais laisser une machine en marche sans surveillance. Toujours désactiver les lames, serrer le frein de stationnement et arrêter le moteur avant de descendre de la machine.

- Débrayer les lames quand on ne tond pas. Arrêter le moteur et attendre que toutes les pièces soient complètement arrêtées avant de nettoyer la machine, de retirer le bac de ramassage ou de dégager la goulotte de décharge.

- N'utiliser la machine qu'à la lumière du jour ou avec un bon éclairage d'appoint.

- Ne pas manœuvrer la machine sous l'influence de l'alcool ou de drogues.

- Surveiller la circulation lors de l'utilisation à proximité des routes ou en les traversant.

- Faire très attention lors du chargement ou du déchargement de la machine sur une remorque ou un camion.

- Toujours porter des lunettes de protection lors de l'utilisation de la machine.

- Utiliser des protecteurs auditifs pour éviter d'endommager l'ouïe.

- Les données indiquent que les utilisateurs, âgés de 60 ans et plus, sont impliqués dans un fort pourcentage des blessures associées à l'utilisation d'une tondeuse. Ces utilisateurs doivent évaluer leur capacité à faire fonctionner la machine de manière suffisamment sûre pour se protéger et protéger autrui de toute blessure.

- Observer les recommandations du fabricant concernant le poids des roues ou les contrepoids.

- Maintenir la machine dégagée d'herbe, de feuilles ou d'autres débris qui peuvent s'accumuler et entrer en contact avec les pièces chaudes du système d'échappement ou du

moteur et brûler. Ne pas faire passer le plateau de coupe sur des feuilles ou autres débris qui pourraient causer une accumulation. Nettoyer tout déversement de carburant ou d'huile avant d'utiliser ou d'entreposer la machine. Laisser la machine refroidir avant de l'entreposer.

Instructions de sécurité pour l'utilisation

Équipement de protection personnelle

AVERTISSEMENT : Lire les messages d'avertissement qui suivent avant d'utiliser le produit.

• Utiliser un équipement de protection personnelle homologué lors de l'utilisation du produit. Cet équipement de protection personnelle n'élimine pas complètement les risques de blessures, mais il peut en réduire la gravité en cas d'accident. Laisser le concessionnaire aider à sélectionner l'équipement adéquat.
• Toujours porter des protecteurs d'oreille homologués. L'exposition prolongée au bruit peut causer des lésions auditives permanentes.
• Porter toujours des chaussures ou des bottes de protection. Des embouts en acier sont recommandés. Ne pas utiliser le produit pieds nus.

• Porter des gants au besoin, par exemple lors de la fixation, de l'examen ou du nettoyage de l'équipement de coupe.
• Ne pas porter un habillement confortable, des bijoux ou d'autres objets pouvant se prendre dans les pièces en mouvement.
• Garder une trousse de premiers soins et un extincteur à portée de main.

Dispositifs de sécurité sur le produit

AVERTISSEMENT : Lire les messages d'avertissement qui suivent avant d'utiliser le produit.

- Ne pas utiliser un outil dont les dispositifs de sécurité sont défectueux. Vérifier régulièrement les dispositifs de sécurité. Si les dispositifs de sécurité sont défectueux, parler à votre agent d'entretien Husqvarna.

- Ne pas modifier les dispositifs de sécurité. Ne pas utiliser le produit si les plaques et les couvercles de protection, les interrupteurs de sécurité ou d'autres dispositifs de protection ne sont pas fixés ou sont défectueux.

Vérification du contrôle de présence de l'opérateur

AVERTISSEMENT : Ne pas utiliser le produit si le contrôle de présence de l'opérateur est défectueux. S'il est défectueux, le réparer immédiatement. Communiquer avec un atelier spécialisé agréé.

• S'assurer que le moteur ne peut pas démarrer si la pédale de frein n'est pas complètement enfoncée et si l'unité de coupe n'est pas débrayée.
• Vérifier que le moteur s'arrête dès que le conducteur quitte le siège alors que le frein de stationnement est desserré.
• Vérifier que le moteur s'arrête dès que le conducteur quitte le siège alors que l'unité de coupe est engagée.
• S'assurer que la commande d'embrayage de l'unité de coupe ne peut pas fonctionner lorsque l'opérateur n'est pas dans le siège.

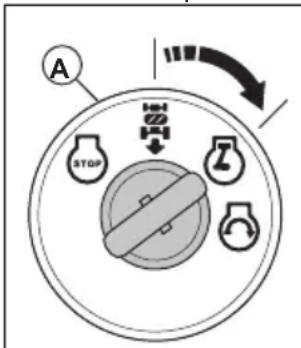

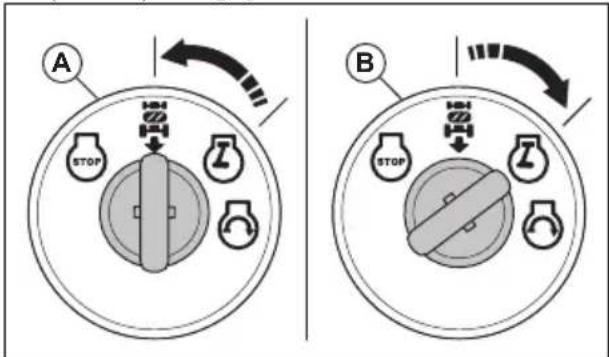

Pour vérifier le système de fonctionnement en marche arrière (ROS)

Si le système de fonctionnement en marche arrière ne fonctionne pas correctement, réparer immédiatement la machine. Communiquer avec un atelier spécialisé agréé.

1. Démarrer le produit. Se reporter à Mise sous tension de l'appareil à la page 13.

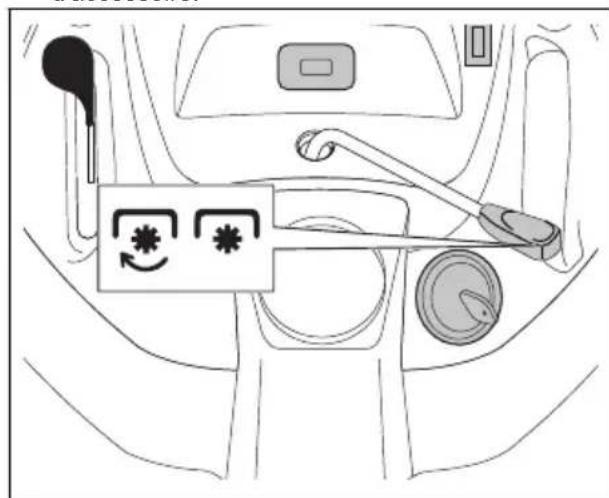

2. Engager l'unité de coupe. Se reporter à Embrayage et débrayage de l'unité de coupe à la page 16.
3. S'assurer que le moteur s'arrête lorsque l'on tente de faire une marche arrière avec la clé de contact à la position de contact mis (A).

1. Démarrer le produit et engager à nouveau l'unité de coupe.

2. Placer le contacteur d'allumage en position ROS ON (marche) (B).

3. S'assurer que le moteur ne s'arrête pas lorsque l'on fait marche arrière avec la clé de contact en position ROS ON (marche).

Vérification des freins

AVERTISSEMENT : L'entretien des freins est indispensable si la machine nécessite plus de 1,5 m (5 pi) pour s'arrêter complètement à la vitesse la plus élevée dans le rapport le plus élevé sur une surface plane et sèche.

1. Stationner la machine sur une surface plane et sèche, en béton ou pavée. Appuyer à fond sur la pédale de frein et serrer le frein de stationnement.
2. Placer la commande de roue libre en position désengagée pour débrayer la transmission.
3. Les roues arrière doivent se bloquer et glisser lorsque vous tentez de pousser manuellement la machine vers l'avant. Si les roues arrière tournent, il est nécessaire de procéder à l'entretien des freins.
4. Communiquer avec un centre de service après-vente agréé.

Frein de stationnement

AVERTISSEMENT : Si le frein de stationnement ne fonctionne pas, le produit peut commencer à se déplacer et provoquer des blessures ou des dommages. S'assurer que le frein de stationnement est régulièrement examiné et réglé.

Se reporter à Vérification des freins à la page 8.

Silencieux

Le silencieux maintient le niveau de bruit au minimum et dirige les gaz d'échappement loin de l'utilisateur.

Ne pas utiliser l'outil si le silencieux est manquant ou défectueux. Un silencieux défectueux augmente le niveau sonore et le risque d'incendie.

AVERTISSEMENT : Le silencieux devient très chaud pendant et après utilisation et lorsque le moteur tourne au ralenti. Faire attention à proximité des matériaux inflammables ou des fumées afin d'éviter tout risque d'incendie.

Pour vérifier le silencieux

- Examiner régulièrement le silencieux pour s'assurer qu'il est correctement raccordé et en bon état.

Pour couper l'herbe sur des terrains en pente

AVERTISSEMENT : Lire les messages d'avertissement qui suivent avant d'utiliser le produit.

• Couper l'herbe sur des terrains en pente accroît le risque de perte de contrôle du produit et de son basculement. Cela peut provoquer des blessures, voire la mort. Sur tous les terrains en pente, il est nécessaire de couper l'herbe avec précaution. S'il n'est pas possible de monter une pente à reculons, ou en cas d'appréhension, ne pas effectuer de coupe.
• Retirer les pierres, les branches et d'autres obstacles.
• Couper vers le haut ou vers le bas de la pente, et non d'un côté à l'autre.
• Ne pas descendre une pente avec l'unité de coupe levée.
• Ne pas utiliser le produit sur un sol dont la pente est supérieure à 15°.

• Ne pas démarrer ou arrêter le produit sur un terrain en pente.
• Déplacer le produit lentement et sans à-coups sur des terrains en pente.
• Ne pas faire de brusques changements de vitesse ou de direction.
• Ne pas virer plus que nécessaire. Virer lentement et progressivement lors de la descente d'une pente. Se déplacer à faible vitesse. Tourner les roues avec précaution.
• Faire attention aux sillons, aux trous ou aux bosses et ne pas se déplacer sur ces objets. Il y a un risque élevé que le produit bascule sur un sol qui n'est pas plat. L'herbe longue peut dissimuler des obstacles.
• Ne pas couper de l'herbe à proximité des bordures, des fossés ou des talus. Le produit peut basculer soudainement si une roue passe à travers la bordure d'une pente raide ou d'un fossé, ou si une bordure cède.
• Ne pas tondre sur de l'herbe mouillée. Elle est glissante; les pneus pourraient perdre leur adhérence et le produit déraper.
• Ne pas mettre le pied au sol pour essayer de rendre le produit plus stable.

- Se déplacer très prudemment si un accessoire ou un autre objet pouvant rendre le produit moins stable est fixé.

Sécurité – carburant

AVERTISSEMENT : Lire les messages d'avertissement qui suivent avant d'utiliser le produit.

• L'essence est inflammable et les vapeurs sont explosives. Faire attention avec le carburant afin d'éviter toute blessure, tout incendie et toute explosion.
• Ne pas respirer les vapeurs de carburant. Les vapeurs de carburant sont toxiques et peuvent provoquer des blessures. S'assurer que le débit d'air est suffisant.
• Ne pas enlever le bouchon du réservoir de carburant ou remplir le réservoir de carburant lorsque le moteur est en marche.
• Laisser le moteur refroidir avant de faire l'appoint.
• Ne pas faire le plein de carburant à l'intérieur. Un débit d'air insuffisant peut entraîner des blessures ou la mort en raison d'une asphyxie ou du monoxyde de carbone.
• Ne pas fumer à proximité du carburant ou du moteur.
• Ne pas placer des objets chauds à proximité du carburant ou du moteur.
• Ne pas faire l'appoint de carburant à proximité d'étincelles ou de flammes.
• Avant de faire le plein, ouvrir lentement le couvercle du réservoir de carburant et relâcher la pression avec précaution.
• Le carburant peut provoquer des lésions cutanées. Si du carburant se déverse sur la peau, se nettoyer au savon doux et à l'eau.
• Si du carburant se déverse sur les vêtements, changer immédiatement de vêtement.
• Ne jamais remplir le réservoir de carburant complètement. La chaleur provoque une dilatation du carburant. Laisser un espace dans la partie supérieure du réservoir de carburant.
• Serrer fermement le couvercle du réservoir de carburant. Si le couvercle du réservoir de carburant n'est pas bien serré, il y a un risque d'incendie.
• Avant de démarrer l'outil, le déplacer à au moins 3 m (10 pi) de l'endroit où le plein de carburant a eu lieu.
• Ne pas démarrer l'outil s'il y a du carburant ou de l'huile moteur sur l'outil. Éponger le carburant et l'huile moteur indésirables et laisser l'outil sécher avant de démarrer le moteur.

• Vérifier régulièrement le moteur à la recherche de fuites. S'il y a des fuites dans le système de carburant, ne pas démarrer le moteur jusqu'à ce que les fuites soient réparées.

• Ne pas utiliser les doigts pour rechercher d'éventuelles fuites au niveau du moteur.

• N'entreposer le carburant que dans des contenants homologués.
• Lorsque l'outil et le carburant sont entreposés, s'assurer que le carburant et les vapeurs de carburant ne peuvent pas provoquer de dommages.
• Vider le carburant dans un contenant homologué à l'extérieur et loin d'étincelles ou de flammes.

Sécurité en matière de batteries

AVERTISSEMENT : Une

batterie endommagée peut engendrer une explosion et des blessures. Si la batterie est détériorée ou endommagée, communiquer avec un agent d'entretien Husqvarna agréé.

AVERTISSEMENT : Lire les

messages d'avertissement qui suivent avant d'utiliser le produit.

• Utiliser des lunettes de protection en cas de présence à proximité des batteries.
• Ne pas porter des montres, des bijoux ou d'autres objets métalliques à côté de la batterie.
• Entreposer la batterie hors de portée des enfants.
• Charger la batterie dans un endroit avec une bonne ventilation.
• Conserver les matériaux inflammables à une distance minimale d'un mètre lors du chargement de la batterie.
• Mettre au rebut les batteries remplacées. Voir Mise au rebut à la page 38.
• Les gaz explosifs peuvent provenir de la batterie. Ne pas fumer à proximité de la batterie. Maintenir la batterie à l'écart de flammes nues et d'étincelles.

Sécurité de transport

• Utiliser un véhicule de transport approuvé pour le transport du produit.
• Les régulations nationales ou locales peuvent définir des limites pour le transport du produit.
• Le conducteur du véhicule de transport est responsable de l'immobilisation du produit en toute sécurité pendant le transport. Se reporter à Transport à la page 37.

Consignes de sécurité pour la maintenance

AVERTISSEMENT : La

machine est lourde et peut engendrer des blessures ou endommager des biens ou la zone dans laquelle elle se trouve. Ne pas procéder à l'entretien sur

le moteur ou l'unité de coupe sans que les conditions suivantes soient vérifiées :

• Le moteur est coupé.
• La machine est stationnée sur une surface plane.
• Le frein de stationnement est serré.
  • La clé de contact est retirée.
  • L'unité de coupe est désengagée.
• Les câbles d'allumage sont retirés des bougies d'allumage.

AVERTISSEMENT : Les gaz d'échappement du moteur contiennent du monoxyde de carbone, un gaz inodore, toxique et très dangereux. Ne pas faire fonctionner la machine dans un local clos ou dans des espaces qui n'ont pas une circulation d'air suffisante.

AVERTISSEMENT : Lire les messages d'avertissement qui suivent avant de procéder à l'entretien de la machine.

• Pour obtenir le meilleur rendement et la sécurité optimale, procéder à l'entretien régulier de la machine comme indiqué dans le calendrier d'entretien. Se reporter à la section Calendrier de maintenance à la page 19.
• Des décharges électriques peuvent causer des blessures. Ne pas toucher les câbles lorsque le moteur tourne. Ne pas effectuer un test de fonctionnement du système d'allumage avec vos doigts.
• Ne pas démarrer le moteur si les couvercles de protection sont retirés. Il y a un risque élevé de blessure causée par des pièces en mouvement ou des pièces chaudes.
• Laisser le produit se refroidir avant de procéder à l'entretien près du moteur.
• Les lames sont très tranchantes et peuvent provoquer des coupures. Disposer d'une protection contre le vent autour des lames ou porter des gants de protection en cas d'intervention sur les lames.
• Toujours placer l'unité de coupe à la position d'entretien pour la nettoyer. Ne pas stationner le produit près du bord d'un fossé ou sur une pente pour accéder à l'unité de coupe.

MISE EN GARDE : Lire les consignes de prudence qui suivent avant d'utiliser le produit.

• Ne pas retourner le moteur si la bougie d'allumage ou le câble d'allumage a été enlevé.
• S'assurer que tous les écrous et boulons sont correctement serrés et que l'équipement est en bon état.

- Ne pas changer le réglage des régulateurs. Si le régime du moteur est trop élevé, les composants du produit peuvent s'endommager.

- Le produit n'est approuvé que s'il est équipé de l'équipement fourni ou recommandé par le fabricant.

Montage

Introduction

AVERTISSEMENT : Lire et comprendre le chapitre sur la sécurité avant d'assembler le produit.

Retrait du produit du carton

1. Retirer toutes les pièces desserrées incluses avec l'outil.
2. Retirer les panneaux d'extrémité.
3. Retirer les panneaux latéraux et les placer sur une surface plane.
4. Retirer tous les matériaux d'emballage.
5. Retirer le produit du carton et s'assurer qu'aucune pièce libre n'est laissée dans le carton.

Outils d'assemblage

• Clé 1/2 po (13 mm)
• Clés de 7/16 po (11 mm) (2 pièces)
  • Jauge à pression de pneus
• Couteau
• Pinces
• Jeu de clés à douille (en option)

Pièces libres ayant besoin de montage

Le produit n'est pas entièrement assemblé. Les pièces qui suivent sont libres au moment de l'achat du produit.

Clé, 2 pièces

Tôle inclinée, 1 pièce

Vis à tête hexagonale, 2 pièces

Écrous, 2 pièces

Adaptateur de buse, 1 pièce

Tuyau de vidange d'huile, 1 pièce

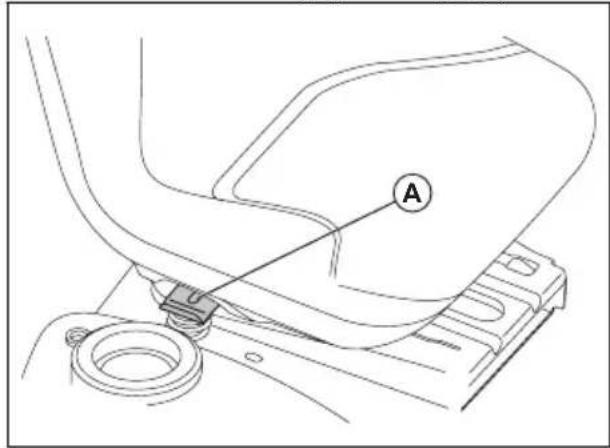

Réglage du siège

1. S'asseoir sur le siège.
2. Soulever le levier de réglage du siège (A).

1. Déplacer le siège jusqu'à ce qu'il soit dans une position où l'on peut appuyer sur les pédales de frein et d'embrayage.
2. Relâcher le levier de réglage du siège (A) pour verrouiller le siège en position.

Branchement de la batterie

AVERTISSEMENT : Risques d'électrocution et de brûlures. Ne pas utiliser de bracelets métalliques ou d'autres accessoires en métal. Les objets métalliques qui touchent les bornes de la batterie peuvent présente des risques de brûlures, d'électrocution et de court-circuit de la batterie.

Remarque : Si le moment est ultérieur à l'année et au mois inscrits sur l'étiquette de la batterie, charger la batterie. Charger la batterie pendant un minimum de une heure à 6-10 ampères.

1. Trouver l'emplacement de la batterie sous le siège ou le couvercle du moteur.

2. Soulever le plateau de siège ou le couvercle du moteur pour le placer en position relevée.

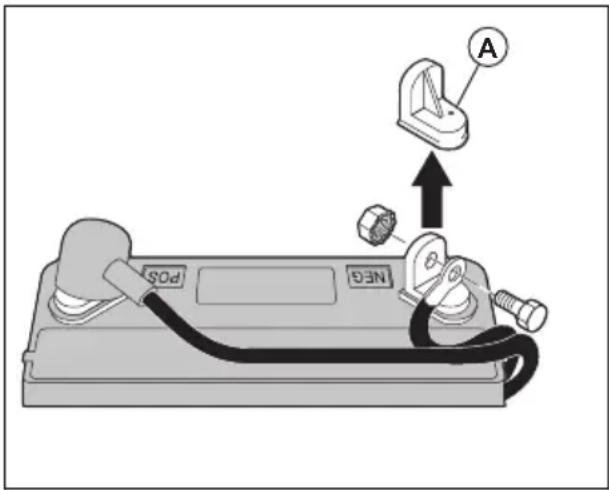

3. Déposer les deux caches de borne (A) et les mettre au rebut.

POS NED A

1. Brancher le câble de batterie rouge sur la borne positive (+) et serrer le boulon et son écrou comme illustré. Placer le cache sur la borne.

AVERTISSEMENT : Risque de production d'étincelles. Le câble rouge de la batterie doit être branché à la borne positive avant que le câble noir de la batterie ne soit branché à la borne négative. Cela permet d'éviter les étincelles et les mises à la terre accidentelles.

1. Brancher le câble noir sur la borne négative (−) et serrer complètement le boulon et son écrou.
2. Appliquer de la gelée de pétrole sur les câbles de la batterie pour prévenir la corrosion.
3. Abaisser le plateau du siège ou le couvercle du moteur.

Descente la machine de la plateforme

1. Relever l'unité de coupe à la position la plus élevée. Utiliser le levier de levage.
2. Enfoncer la pédale d'embrayage et de frein pour desserrer le frein de stationnement.
3. Placer la commande de roue libre en position « Transmission désengagée ». Se reporter à la section Transport, entreposage et mise au rebut à la page 37.

4. Pousser la machine vers l'avant pour la descendre de la plateforme.

5. Retirer la sangle qui maintient la protection du déflecteur contre le produit.

Vérification générale après le montage

• S'assurer que toutes les instructions de montage sont respectées.
• Vérifier qu'il ne reste aucune pièce dans l'emballage.
• Vérifier que la batterie est préparée et chargée correctement.
• S'assurer que les boulons du siège sont bien serrés et que le siège est correctement réglé.
• S'assurer que les pneus sont correctement gonflés.
• Pour obtenir les meilleurs résultats de coupe, s'assurer que l'unité de coupe est bien équilibrée d'un côté à l'autre et de l'avant à l'arrière. S'assurer que les pneus sont gonflés correctement pour une unité de coupe équilibrée.
• Examiner l'unité de coupe et les courroies d'entraînement. S'assurer que les courroies d'entraînement sont correctement installées autour des poulies et à l'intérieur de tous les guides de courroies.
• Examiner les fils électriques. S'assurer que tous les câbles et tous les connecteurs sont bien fixés.
• S'assurer que la commande de roue libre se trouve en position « Transmission engagée ». Se reporter à Transport à la page 37.
• Vérifier que l'huile moteur est au niveau correct.
• S'assurer que le réservoir est rempli avec le bon type de carburant.
• S'assurer de connaître l'emplacement et la fonction de toutes les commandes.
• Vérifier que le système de freinage est en bon état de marche.
• S'assurer que le système de contrôle de présence de l'opérateur (OPC) et le système de fonctionnement en marche arrière (ROS) fonctionnent correctement. Se reporter à Vérification du contrôle de présence de l'opérateur à la page 8 et à Pour vérifier le système de fonctionnement en marche arrière (ROS) à la page 8.
• Purger l'air de la transmission avant la première utilisation. Se reporter à Purge de l'air dans la transmission à la page 30.

Fonctionnement

Introduction

AVERTISSEMENT : Lire et comprendre le chapitre sur la sécurité avant d'utiliser le produit.

Faire le plein

AVERTISSEMENT : L'essence est très inflammable. Être prudent et faire l'appoint de carburant à l'extérieur. Se reporter à Sécurité – carburant à la page 9.

MISE EN GARDE : Toujours utiliser un carburant du type approprié. Un type de carburant inapproprié endommage le produit.

• Utiliser de l'essence du type approprié. Se reporter à Caractéristiques techniques à la page 38. Pour obtenir plus de renseignements sur le carburant, se reporter au manuel du moteur fourni par le fabricant du moteur.
• Vérifier le niveau de carburant avant chaque utilisation et faire l'appoint de carburant au besoin.
• Ne pas remplir complètement le réservoir de carburant. Laisser un espace d'au moins 1 in.

Mise sous tension de l'appareil

Avant de démarrer le produit

AVERTISSEMENT : Avant d'utiliser la machine, lire et comprendre les instructions de sécurité et les instructions d'utilisation.

1. Vérifier le niveau d'huile moteur. Se reporter à Vérification du niveau d'huile moteur à la page 29.
2. Remplir le réservoir de carburant. Se reporter à Faire le plein à la page 13.
3. Désactiver le mode roue libre. Se reporter à Activation du mode roue libre à la page 17.
4. S'asseoir dans le siège en position d'utilisation.

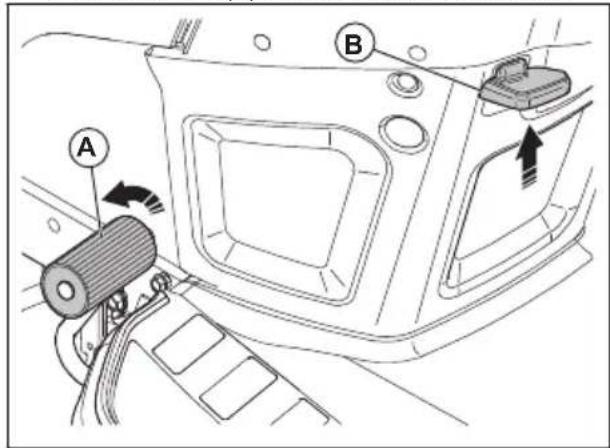

5. Engager le frein de stationnement. Se reporter à Engagement et désengagement du frein de stationnement à la page 15.
6. Vérifier que l'unité de coupe est débrayée. Se reporter à Embrayage et débrayage de l'unité de coupe à la page 16.

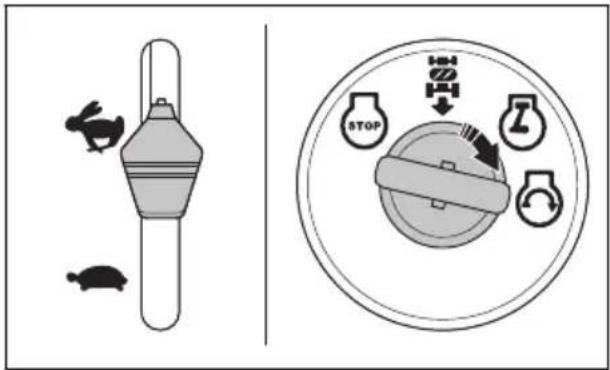

Démarrage d'un moteur chaud

1. S'asseoir sur le siège.
2. Vérifier que l'unité de coupe est débrayée. Se reporter à Embrayage et débrayage de l'unité de coupe à la page 16.
3. Régler l'unité de coupe à la position de transport. Se reporter à Réglage de l'unité de coupe en position de transport ou de tonte à la page 14.
4. Déplacer la commande d'accélérateur à la position rapide.
5. Appuyer à fond sur la pédale de frein et la maintenir enfoncée.
6. Placer la clé de contact dans la fente d'allumage.
7. Tourner la clé de contact à la position MARCHE et relâcher la clé de contact lorsque le moteur démarre.

MISE EN GARDE : Ne pas utiliser le démarreur plus de 15 secondes consécutives par minute.

1. Si la température est basse, laisser le moteur se réchauffer avant de commencer la coupe.

Démarrage d'un moteur froid

1. S'asseoir sur le siège.

2. Vérifier que l'unité de coupe est débrayée. Se reporter à Embrayage et débrayage de l'unité de coupe à la page 16.

3. Régler l'unité de coupe à la position de transport. Se reporter à Réglage de l'unité de coupe en position de transport ou de tonte à la page 14.

4. Régler la commande d'accélération en position du starter.
5. Appuyer à fond sur la pédale de frein et la maintenir enfoncée.
6. Placer la clé de contact dans la fente d'allumage.
7. Tourner la clé de contact à la position MARCHE et relâcher la clé de contact lorsque le moteur démarre.

MISE EN GARDE : Ne

pas utiliser le démarreur plus de 15 secondes consécutives par minute.

1. Lorsque le moteur démarre, placer la commande d'accélération à la position rapide (D) pour réchauffer le moteur. Si la température est basse, le moteur a besoin de quelques minutes pour se réchauffer.

MISE EN GARDE : Si la

température ambiante est inférieure à 4 °C (40 °F), il faut laisser le moteur tourner pendant une minute au régime de ralenti avant de faire fonctionner le produit. Cela permet à la transmission de se réchauffer. S'assurer que le levier de commande de la transmission est en position neutre et que la pédale de frein est complètement relâchée.

Réchauffement de la transmission par temps froid

Remarque : Avant d'utiliser la machine par temps froid, faire chauffer la transmission.

1. Stationner la machine sur une surface de niveau.
2. Desserrer le frein de stationnement et laisser la pédale de frein monter lentement.
3. Laisser chauffer la transmission pendant une minute. Ceci peut être fait durant la période de préchauffage du moteur.
4. Dès que la transmission est chaude, l'équipement attelé peut être utilisé durant la période de préchauffage du moteur. Pour ce faire, il peut être nécessaire de tirer la commande d'étrangleur d'un niveau réduit.

Démarrage du moteur lorsque la charge de la batterie est faible

AVERTISSEMENT : Les

batteries au plomb peuvent générer des gaz explosifs. Eviter les étincelles, les flammes ou de fumer près des

batteries. Toujours porter des lunettes de protection à proximité des batteries.

Si la batterie est trop faible pour démarrer le moteur, il faut la charger.

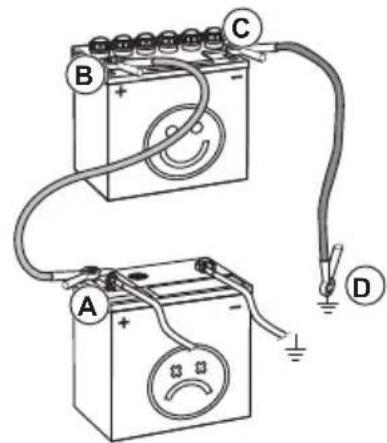

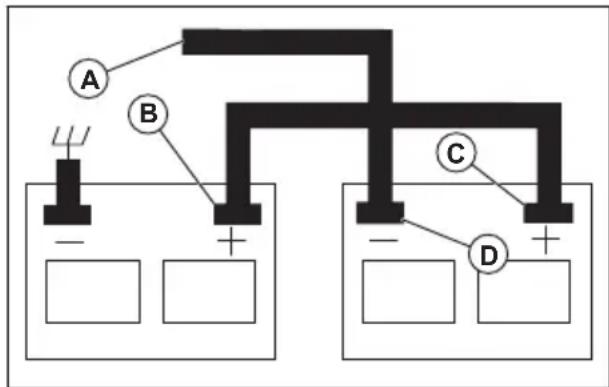

Si des câbles de démarrage sont utilisés pour un survoltage d'urgence, suivre la procédure décrite ci-dessous :

A B C D

1. Raccorder une extrémité du câble ROUGE à la borne POSITIVE (+) de chaque batterie (B-C).

MISE EN GARDE : Faites attention à ne pas se provoquer de court-circuit contre le châssis de la machine.

1. Brancher une extrémité du câble NOIR à la borne NÉGATIVE (-) (D) de la batterie entièrement chargée.
2. Brancher l'autre extrémité du câble NOIR (A) à une bonne masse du châssis, à l'écart du réservoir de carburant et de la batterie.

Pour retirer les câbles de démarrage

Remarque : Retirer les câbles de démarrage dans l'ordre inverse par rapport à celui observé lors de leur raccordement.

1. Retirer le câble NOIR du châssis.
2. Retirer le câble NOIR de la batterie complètement chargée.
3. Retirer le câble ROUGE des 2 batteries.

Réglage de l'unité de coupe en position de transport ou de tonte

L'unité de coupe doit être en position de transport pendant le transport.

• Pour mettre le produit à la position de transport, tirer le levier de hauteur de coupe en direction du siège et le mettre à la position de hauteur de coupe la plus élevée.
• Pour mettre le produit en position de coupe, régler la hauteur de coupe correcte. Se reporter à Réglage de la hauteur de coupe à la page 15.

Réglage de la hauteur de coupe

- Tirer le levier de levage en direction du siège et le placer dans l'une des encoches correspondant à la hauteur de coupe correcte.

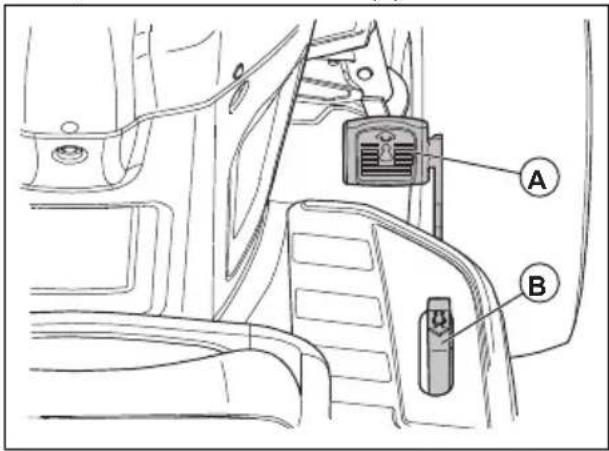

Déplacement en marche avant ou arrière

Le sens et la vitesse de déplacement sont contrôlés par les pédales de commande de déplacement en marche avant et arrière.

1. Démarrer le moteur.
2. Desserrer le frein de stationnement. Se reporter à Engagement et désengagement du frein de stationnement à la page 15.
3. Pour commencer à avancer ou reculer, appuyer lentement sur la pédale de marche avant (A) ou la pédale de marche arrière (B).

Remarque : Les pédales de commande de déplacement en marche avant et arrière reviennent en position neutre lorsqu'elles ne sont pas poussées vers le bas.

1. Appuyer davantage sur la pédale de marche avant ou la pédale de marche arrière pour augmenter la vitesse.

Engagement et désengagement du frein de stationnement

1. Pour serrer le frein de stationnement, enfoncer la pédale de frein (A) à sa position la plus basse.

A B

1. Avec la pédale de frein enfoncée, tirer le levier de frein de stationnement (B) vers le haut.
2. Relâcher la pédale de frein.
3. Relâcher le levier du frein de stationnement.

Remarque : S'assurer que le frein de stationnement retient le produit en toute sécurité.

1. Pour desserrer le frein de stationnement, enfoncer la pédale de frein.

Mise hors tension de l'appareil

AVERTISSEMENT : Toujours arrêter le produit, serrer le frein de stationnement et retirer la clé de contact avant de quitter le produit.

MISE EN GARDE : Les gaz d'échappement du moteur chaud peuvent brûler la pelouse. Pour éviter les brûlures, toujours arrêter le moteur lorsque la machine est en stationnement sur les surfaces de pelouse.

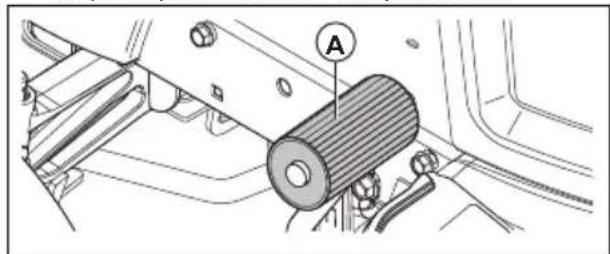

1. Appuyer à fond sur la pédale de frein (A) jusqu'à ce que le produit s'arrête complètement.

1. Désengager l'unité de coupe. Se reporter à Embrayage et débrayage de l'unité de coupe à la page 16.

2. Mettre la commande d'accélérateur à la position lente et laisser le moteur tourner au ralenti pendant quelques minutes.

3. Régler l'unité de coupe à la position de transport. Se reporter à Réglage de l'unité de coupe en position de transport ou de tonte à la page 14.

4. Tourner la clé de contact à la position ARRÊT et la retirer du contacteur d'allumage.

STOP I I

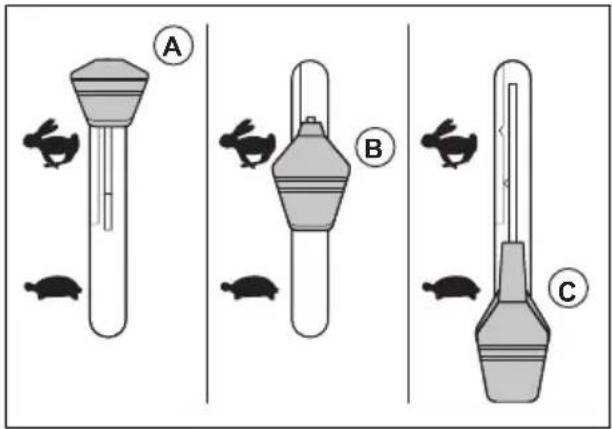

Utilisation de la commande d'accélérateur

La commande d'accélérateur permet de modifier le régime du moteur et la vitesse des lames de l'unité de coupe.

• Placer la commande d'accélération à la position du starter (A) au démarrage d'un moteur froid. Se reporter à Démarrage d'un moteur froid à la page 13.
• Placer la commande d'accélérateur à la position rapide (B) pour faire fonctionner le moteur à plein régime. La commande d'accélérateur doit toujours être à la position rapide pour la coupe.
• Placer la commande d'accélérateur à la position lente (C) pour faire fonctionner le moteur au régime de ralenti.

Utilisation du phare

- Mettre l'interrupteur en position (A) pour allumer le phare.

B A

- Mettre l'interrupteur en position (B) pour éteindre le phare.

Embrayage et débrayage de l'unité de coupe

AVERTISSEMENT : Ne pas utiliser l'unité de coupe sans qu'un déflecteur ou un collecteur d'herbe soit installé sur le dispositif d'évacuation de l'herbe.

Le produit dispose d'un contrôle de présence de l'opérateur. Lorsque l'opérateur quitte le siège alors que le moteur est en marche et que l'unité de coupe est embrayée, le moteur s'arrête.

Rester bien assis au centre du siège pour que le moteur fonctionne correctement et ne s'arrête pas sur un terrain accidenté ou des pentes.

1. Sélectionner la hauteur de coupe correcte. Se reporter à Réglage de la hauteur de coupe à la page 15.
2. Déplacer la commande d'embrayage d'accessoire.

a) Tirer la commande d'embrayage d'accessoire vers le haut pour embrayer l'unité de coupe.
b) Pousser la commande d'embrayage d'accessoire vers le bas pour débrayer l'unité de coupe.

Utilisation du système de fonctionnement en marche arrière (ROS)

Remarque : Lors de la tentative de marche arrière avec le produit lorsque l'unité de coupe est engagée, le moteur s'arrête immédiatement. Engager le ROS pour aller vers l'arrière avec le produit lorsque l'unité de coupe est engagée.

AVERTISSEMENT : Avant et pendant l'utilisation du produit en marche arrière, regarder vers le bas et derrière le produit pour la sécurité des autres.

1. Tourner la clé de contact dans le sens antihoraire pour la placer à la position ROS ON (marche) et engager le ROS.

1. Appuyer lentement sur la pédale de marche arrière pour commencer à reculer.
2. Tourner la clé de contact dans le sens horaire à la position MARCHE de moteur (B) pour désengager le ROS.

Pour obtenir un bon résultat de coupe

• Pour obtenir le meilleur rendement, procéder à l'entretien régulier du produit comme indiqué dans le calendrier d'entretien. Se reporter à Calendrier de maintenance à la page 19.
• Ne pas couper une pelouse mouillée. L'herbe mouillée peut entraîner un mauvais résultat de coupe.
• Ne pas utiliser de chaînes antidérapantes pour fixer l'unité de coupe au produit.

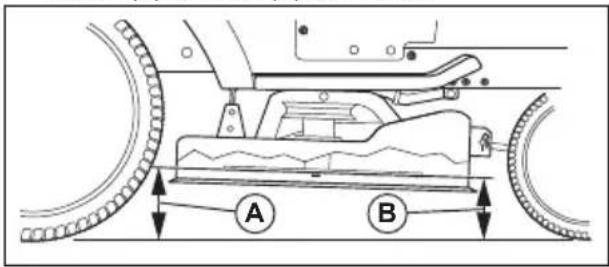

  • Vérifier que l'unité de coupe est de niveau. Se reporter à Réglage du parallélisme de l'unité de coupe à la page 26.
• Si l'herbe est haute, démarrer avec une hauteur de coupe élevée, puis réduire progressivement.
• Faire avancer le produit à vitesse lente si l'herbe est haute et épaisse.

• Utiliser le plein régime lors de la coupe de l'herbe.

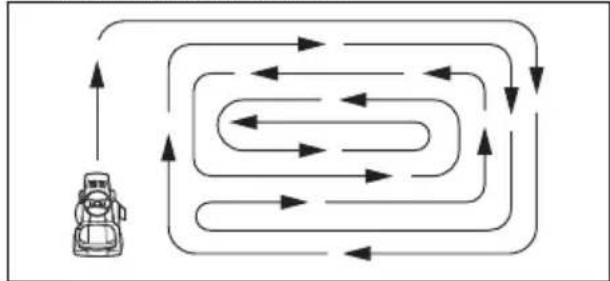

  • Couper l'herbe selon un parcours aléatoire.

• Utiliser le côté gauche de l'unité de coupe lors de la coupe près d'arbres, de buissons ou de chemins. La lame coupe à environ 15 mm du côté de l'unité de coupe.

• Lors de la coupe de grandes surfaces, déplacer le produit vers la droite pendant 1 à 2 tours autour de la surface de travail. Cette procédure permet d'éloigner l'herbe coupée déchargée des arbustes, des clôtures et des allées. Après avoir fait environ 2 tours de la zone de travail, couper dans la direction opposée.

- Pour obtenir un résultat de coupe optimal, couper régulièrement l'herbe.

Activation du mode roue libre

S'il est nécessaire de déplacer ou de remorquer le produit sans l'aide du moteur, il faut placer le produit en mode roue libre.

AVERTISSEMENT : Ne pas placer le produit en mode roue libre sur une pente.

- Pousser le levier de commande roue libre (A) pour mettre le produit en mode roue libre.

- Tirer le levier de commande roue libre pour faire fonctionner le produit avec le moteur.

Installation du bouchon de broyage (accessoire)

Le produit peut être utilisé avec un bouchon de broyage.

1. Régler l'unité de coupe à la position de transport. Se reporter à Réglage de l'unité de coupe en position de transport ou de tonte à la page 14.

2. Retirer le collecteur d'herbe ou le déflecteur de décharge arrière (accessoire) s'il est installé.

3. Faire passer le bouchon de broyage à travers la plaque arrière et dans l'adaptateur de goulotte de l'unité de coupe.

4. Brancher les 2 sangles sur les trous des bras de support du collecteur d'herbe.
5. Installer le collecteur d'herbe ou le déflecteur de décharge arrière.
6. Retirer le bouchon de broyage dans l'ordre inverse.

Installation du collecteur d'herbe (accessoire)

Le produit peut être utilisé avec un collecteur d'herbe.

1. Régler l'unité de coupe à la position de transport. Se reporter à Réglage de l'unité de coupe en position de transport ou de tonte à la page 14.
2. Retirer le déflecteur de décharge arrière (accessoire) ou le bouchon de broyage (accessoire) s'il est installé.
3. Faire passer la goulotte de décharge à travers la plaque arrière et dans l'adaptateur de goulotte de l'unité de coupe.
4. Installer les 2 écrous à oreilles.
5. Installer le collecteur d'herbe.
6. Retirer le collecteur d'herbe dans l'ordre inverse.

Entretien

Introduction

AVERTISSEMENT : Lire et comprendre le chapitre sur la sécurité avant de faire l'entretien du produit.

Calendrier de maintenance

Calendrier de maintenance Avant		chaque usage	À inter-valles de 8 heures	À inter-valles de 25 heures	À inter-valles de 50 heures	À inter-valles de 100 heures	Chaque saison	Avant l'entre-posage
Produit Vérifier le fonctionnement du frein.		X	X
		Vérifier la pression des pneus.	X	X
		Vérifier le contrôle de présence de l'opérateur.	X
		Vérifier le système de fonctionnement en marche arrière (ROS).	X
		Vérifier le serrage des fixations.	XXX
		Examiner les lames pour déceler de l'usure ou des dommages.			X^2
		Lubrifier la tondeuse. Se reporter à Calendrier de lubrification à la page 20.			X			X
		Vérifier la charge de la batterie.			X
		Nettoyer la batterie et ses bornes.			X			X
		Nettoyer les débris de la plaque de direction. Se reporter à Nettoyage du produit à la page 21.			X
		Vérifier le ventilateur de refroidissement de la boîte-pont.			X
		Vérifier que l'unité de coupe est de niveau.				X
		Vérifier les courroies trapézoïdales.					X

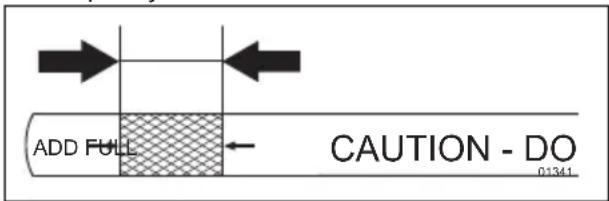

Moteur Vérifier le niveau d'huile moteur.		X	X
		Vidanger l'huile moteur et remplacer le filtre à huile.				X^1		X
		Nettoyer le filtre à air. X			3
		Nettoyer la crépine de filtre à air.			X^3
		Inspector le silencieux et le pare-étincelles.				X
		Remplacer le filtre à hui-le.					X^1
		Nettoyer les ailettes de refroidissement du mo-teur.					X^3
		Remplacer la bougie d'allumage.					X	X
		Remplacer la cartouche en papier du filtre à air.				X^3

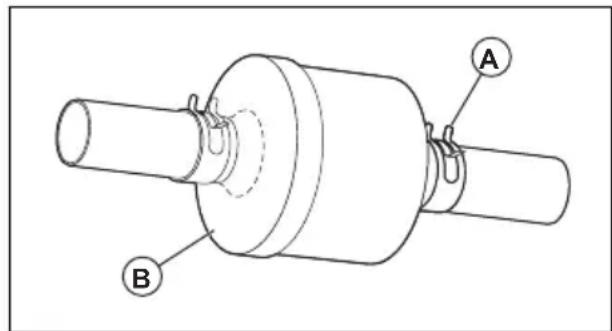

		Remplacer le filtre à carburant						X

Calendrier de lubrification

MISE EN GARDE : Ne pas lubrifier les points pivots qui ont des roulements en nylon spéciaux. Les lubrifiants collants peuvent fixer la saleté. La saleté réduit la durée de vie des roulements en nylon spéciaux. S'il est nécessaire de lubrifier les roulements en nylon, n'utiliser qu'une petite quantité de lubrifiant sec.

1 À répéter fréquemment lors du fonctionnement avec une charge lourde, à des températures ambiantes élevées ou dans des conditions sales.

3 À répéter fréquemment lors du fonctionnement dans des conditions sales.

3 À répéter fréquemment lors du fonctionnement dans des conditions sales.

1 À répéter fréquemment lors du fonctionnement avec une charge lourde, à des températures ambiantes élevées ou dans des conditions sales.

3 À répéter fréquemment lors du fonctionnement dans des conditions sales.

3 À répéter fréquemment lors du fonctionnement dans des conditions sales.

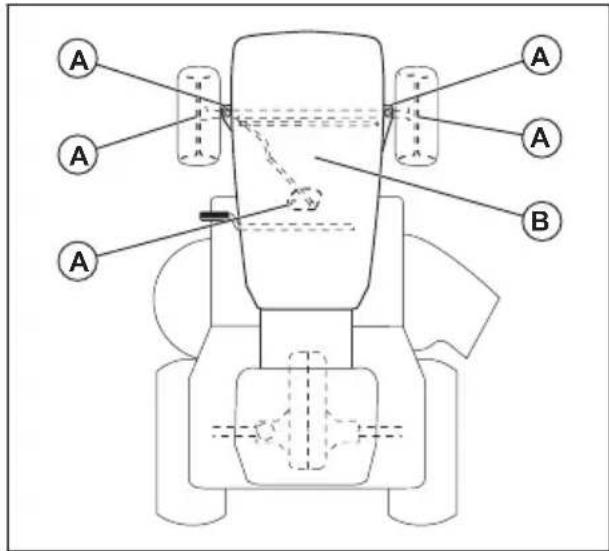

A. Graissage général. Graisser le raccord de graissage de broches, le roulement de roue avant et les dents d'engrenage du système de direction.

B. Graissage du moteur. Se reporter à Lubrification du moteur à la page 28.

Tracteur

Nettoyage du produit

Ne pas utiliser de tuyau d'arrosage ni de nettoyeur haute pression pour nettoyer les surfaces, sauf pour le raccord de lavage. Garder l'eau à l'écart du moteur et de la transmission. L'eau dans le moteur peut raccourcir la durée de vie de celui-ci. Utiliser de l'air comprimé ou une souffleuse à feuilles pour chasser l'herbe, les feuilles et les détritus.

- Nettoyer toutes les matières indésirables du moteur, de la batterie, du siège et des autres pièces de la machine.

- Nettoyer toute trace de débris sur la plaque de direction. La contamination limite les mouvements de l'axe de la pédale d'embrayage et de frein, peut provoquer le relâchement de la courroie et réduire le déplacement vers l'avant.

MISE EN GARDE : Évitez les points de pincement et les pièces mobiles.

- Nettoyer les surfaces et les roues de toutes traces d'huile, d'essence, etc.

- Utiliser une cire de type pour automobile pour prévenir tout dommage aux surfaces.

Utilisation du raccord de lavage de l'unité de coupe

L'unité de coupe comporte un raccord de lavage de l'unité de coupe qui fait partie du système de nettoyage de l'unité de coupe.

AVERTISSEMENT : Ne pas utiliser le produit si le raccord de lavage de l'unité de coupe est endommagé ou manquant. Il y a un risque de projection d'objets. Remplacer immédiatement un raccord de lavage de l'unité de coupe endommagé ou manquant.

Remarque : Dans le cas des modèles avec un protecteur, le raccord de lavage se trouve sur le protecteur gauche, tout juste à l'avant du pneu arrière.

1. Stationner le produit dans une zone dégagée de la pelouse, à proximité d'une source d'eau avec un tuyau d'arrosage.

MISE EN GARDE : Ne pas orienter la goulotte de décharge du

produit en direction de bâtiments ou de véhicules.

1. Vérifier que l'unité de coupe est débrayée. Se reporter à Embrayage et débrayage de l'unité de coupe à la page 16.
2. Tourner la clé de contact à la position ARRÊT pour arrêter le moteur.
3. Engager le frein de stationnement.
4. Retirer la goulotte du collecteur d'herbe ou le bouchon de broyage s'il est installé.
5. Placer l'adaptateur de buse sur l'extrémité du tuyau d'arrosage (A). S'assurer que le tuyau d'arrosage est entièrement branché à l'adaptateur de buse.

1. Tirer en arrière sur le collier d'arrêt de l'adaptateur de buse et pousser l'adaptateur de buse sur le raccord de lavage de l'unité de coupe (B).
2. Tirer délicatement sur le tuyau d'arrosage pour s'assurer qu'il est bien branché.
3. Relâcher le collier d'arrêt pour verrouiller l'adaptateur sur le raccord de lavage de l'unité de coupe.
4. Démarrer l'alimentation en eau.
5. S'asseoir sur le siège et démarrer le moteur.

MISE EN GARDE :

Examiner à nouveau la zone pour s'assurer qu'elle est dégagée.

1. Déplacer la commande d'accélérateur à la position rapide. Se reporter à Utilisation de la commande d'accélérateur à la page 16.
2. Embrayer l'unité de coupe et la laisser fonctionner jusqu'à ce que l'unité de coupe soit propre. Se reporter à Embrayage et débrayage de l'unité de coupe à la page 16.
3. Désengager l'unité de coupe. Se reporter à Embrayage et débrayage de l'unité de coupe à la page 16.
4. Tourner la clé de contact à la position ARRÊT pour arrêter le moteur.

5. Fermer l'alimentation en eau.

6. Tirer en arrière sur le collier d'arrêt de l'adaptateur de buse et débrancher l'adaptateur de buse du raccord de lavage de l'unité de coupe.

7. Déplacer la machine vers une zone sèche.
8. Embrayer l'unité de coupe et la laisser fonctionner jusqu'à ce que l'unité de coupe soit sèche.

Réglage du câble de commande d'accélérateur

La commande d'accélérateur est réglée en usine et son réglage ne devrait pas être nécessaire. Si un réglage est nécessaire, voir le manuel d'utilisation du moteur.

Examen des dispositifs de verrouillage et des relais

Remarque : Des fils desserrés ou endommagés peuvent entraîner un fonctionnement incorrect de votre produit, le faire s'arrêter ou l'empêcher de démarrer.

- Examiner les câbles.

Remplacement de l'ampoule de projecteur

1. Ouvrir le couvercle du moteur.
2. Tourner légèrement le porte-ampoule dans le sens antihoraire et le retirer du support situé derrière la grille.
3. Remplacer l'ampoule dans le porte-ampoule.
4. Pousser le porte-ampoule dans le support situé derrière la grille.
5. Tourner légèrement le porte-ampoule dans le sens horaire pour l'installer.
6. Fermer le couvercle du moteur.

Vérification des pneus

Remarque : Pour boucher les crevaisons des pneus et prévenir le dégonflement des pneus à cause de fuites lentes, se procurer un produit d'étanchéité auprès d'un détaillant de pièces local. Le produit d'étanchéité empêche aussi le séchage et la corrosion du pneu.

• Vérifier que la pression d'air est correcte dans tous les pneus (les pressions correctes en PSI sont indiquées sur les flancs des pneus).
• Garder les pneus exempts de toute trace d'essence, d'huile et de produits chimiques destinés à repousser les insectes, car ils peuvent endommager le caoutchouc des pneus.
• Veiller à ne pas rouler avec les pneus sur des souches, des pierres, des trous d'ornières, des objets pointus et tous autres objets dangereux qui risquent d'abîmer les pneus.

Réparation des pneus

1. Soulever l'essieu avant et le soutenir en toute sécurité.

MISE EN GARDE : Soulever et soutenir un essieu à la fois.

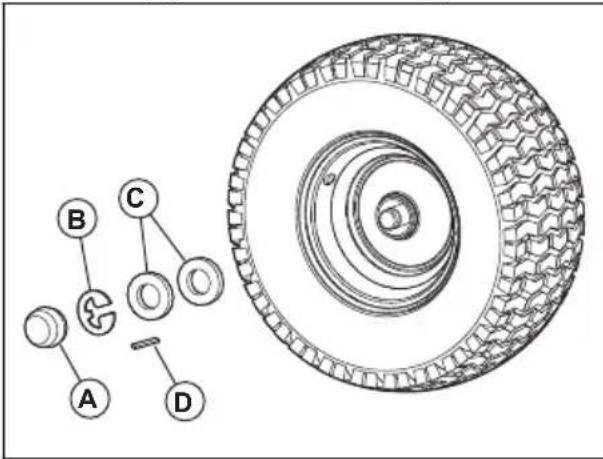

1. Déposer le cache-poussière (A), l'E-clip (B), la rondelle (C) et la clavette carrée (D).

Remarque : Il y a des clavettes carrées uniquement sur les roues arrière.

1. Retirer la roue de l'essieu.
2. Retirer le pneu de la roue.
3. Réparer la roue.

Remarque : Utiliser du produit d'étanchéité pour pneus pour boucher les trous dans le pneu. Le produit d'étanchéité empêche aussi le séchage et la corrosion du pneu.

1. Installer le pneu sur la roue.
2. Installer la roue, la rondelle, la clavette carrée et l'E-clip sur l'essieu. S'assurer que l'E-clip est correctement installé dans la rainure sur l'essieu.
3. Installer le capuchon pare-poussière.

Vérification des courroies trapézoïdales

Les courroies ne sont pas réglables.

• Examiner les courroies trapézoïdales pour en repérer la détérioration ou l'usure après chaque intervalle de 100 heures de fonctionnement.
• Remplacer les courroies trapézoïdales si elles commencent à se déplacer du fait de l'usure.

Entretien du ventilateur de refroidissement de la boîte-pont

MISE EN GARDE : Ne pas nettoyer le ventilateur ou la transmission pendant que le moteur est en marche ou lorsque la transmission est chaude.

MISE EN GARDE : Ne pas utiliser un nettoyeur haute pression ou un nettoyeur à vapeur. L'eau peut pénétrer dans les paliers et les connexions électriques et provoquer la corrosion qui endommage le produit.

Pour garder la transmission froide, garder propres le ventilateur de la transmission et les ailettes de refroidissement.

• Avant de nettoyer avec de l'eau, nettoyer au moyen d'une brosse. Retirer les débris d'herbe coupée et les saletés sur et autour du ventilateur de la boîte-pont et des ailettes de refroidissement.
• Examiner le ventilateur de refroidissement pour vérifier que les pales du ventilateur sont propres et qu'elles ne sont pas endommagées.

Vérification du liquide de la pompe de boîte-pont

• S'assurer que le liquide de la pompe de boîte-pont ne fuit pas.
• Si du liquide de la pompe de boîte-pont fuit, le signaler au centre de service après-vente agréé le plus proche.

Réglage du pincement et de la cambrure des roues avant

Le pincement et la cambrure des roues avant sont réglés correctement en usine. Le pincement et la cambrure des roues avant ne sont pas réglables.

- Communiquer avec un centre de service après-vente agréé si vous constatez que le pincement et la cambrure des roues avant réglés en usine sont déréglés.

Remplacement du fusible principal

Cette machine est dotée d'un fusible de type automobile de 20 A. Le support à fusible se trouve derrière le tableau de bord.

1. Maintenir le support à fusible et retirer le fusible grillé.
2. Placer un fusible neuf dans le support à fusible.

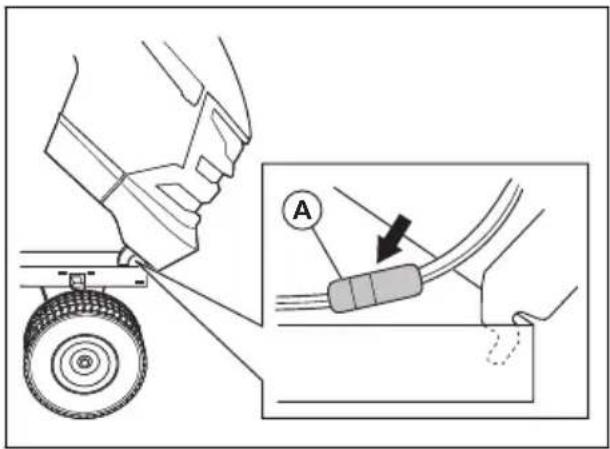

Retrait et installation de l'ensemble couvercle du moteur et grille

1. Soulever le couvercle du moteur.
2. Débrancher le connecteur du câble de phare (A).
3. Rester à l'avant du tracteur. Maintenir le couvercle du moteur sur ses côtés. Incliner le couvercle du moteur dans la direction du moteur et le soulever pour le retirer du produit.
4. Effectuer l'installation dans l'ordre inverse.

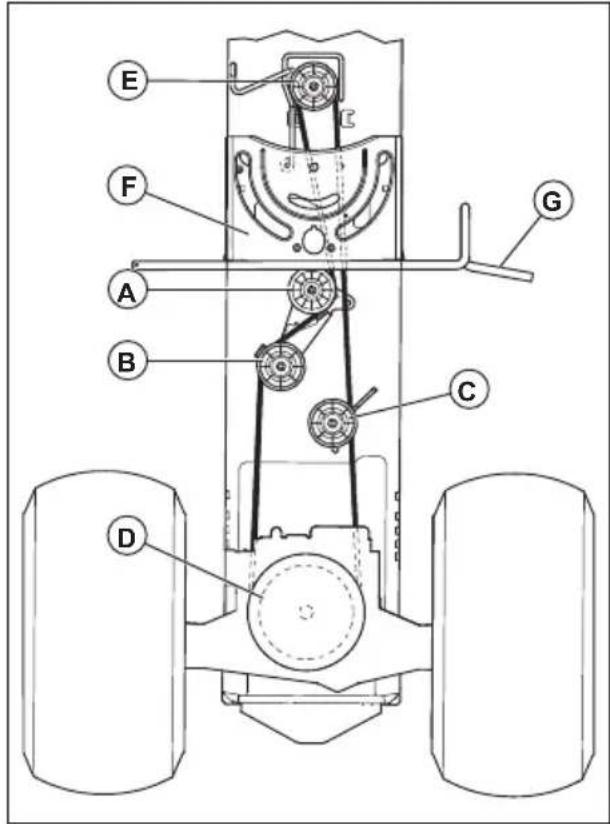

Pour remplacer la courroie d'entraînement

1. Stationner la tondeuse sur une surface de niveau et serrer le frein de stationnement. Se reporter à Engagement et désengagement du frein de stationnement à la page 15.
2. Retirer l'unité de coupe. Se reporter à Retrait et installation de l'unité de coupe à la page 25.
3. Retirer la courroie d'entraînement de la poulie (A) et de la poulie d'embrayage (B).

1. Retirer la courroie d'entraînement de la poulie de tension de courroie (C).
2. Tirer la courroie d'entraînement vers l'arrière et la retirer de la poulie d'entrée de transmission (D) et du dessus des pales du ventilateur de refroidissement.
3. Retirer la courroie de la poulie moteur (E) se trouvant sur l'arbre du moteur.
4. Déplacer la courroie d'entraînement vers l'arrière et au-dessus de la plaque de direction (F) pour retirer la courroie d'entraînement du produit.
5. Installer la nouvelle courroie d'entraînement dans l'ordre inverse. Veiller à installer la courroie d'entraînement au-dessus du plateau de support de direction (F) et de l'arbre de la pédale d'embrayage ou de frein (G).

Batterie

Entretien de la batterie

Remarque : La batterie de votre produit est de type sans entretien. Ne pas ouvrir ou retirer les capuchons ou les couvercles.

Remarque : Chargez régulièrement la batterie avec un chargeur de voiture pour prolonger la durée de vie de la batterie.

• Garder la batterie et les bornes propres.
- S'assurer que tous les boulons qui maintiennent la batterie et les câbles sont correctement serrés.
- Conserver les petits trous de ventilation de la batterie ouverts.
- Charger la batterie entre 6 et 10 A pendant une heure.

Nettoyage de la batterie et de ses bornes

La corrosion et la saleté sur la batterie et les bornes peuvent entraîner une perte de puissance.

1. Retirer le cache-borne.
2. Débrancher le câble NOIR de la batterie.
3. Débrancher le câble ROUGE et sortir la batterie de la machine.
4. Vaporiser de l'eau sur la batterie et la laisser sécher.
5. Nettoyer les bornes et les extrémités des câbles de la batterie à l'aide d'une brosse métallique.
6. Lubrifier les bornes à l'aide de graisse ou un produit équivalent.
7. Installer la batterie. Se reporter à Remplacement de la batterie à la page 24.

Remplacement de la batterie

La batterie est installée sous le siège.

AVERTISSEMENT : Risques d'électrocution et de brûlures. Ne pas utiliser de bracelets métalliques ou d'autres accessoires en métal. Les objets métalliques qui touchent les bornes de la batterie peuvent présenter des risques de brûlures, d'électrocution et de court-circuit de la batterie.

1. Éteindre le produit. Se reporter à Mise hors tension de l'appareil à la page 15.
2. Plier le siège vers l'avant.
3. Retirer les cache-bornes (A).

1. Retirer le boulon et l'écrou pour débrancher le câble noir (négatif) de la batterie de la borne négative (-).

AVERTISSEMENT :

Risques d'électrocution et de brûlures. Le câble noir (négatif) de la batterie doit être débranché avant de débrancher le câble rouge (positif) de la batterie.

1. Retirer le boulon et l'écrou pour débrancher le câble rouge (positif) de la batterie de la borne positive (+).
2. Retirer prudemment la batterie de la machine.
3. Installer une nouvelle batterie.
4. Brancher le câble de batterie (positif) rouge sur la borne positive (+) et serrer le boulon et son écrou.

AVERTISSEMENT :

Risques d'électrocution et de brûlures. Le câble rouge (positif) de la batterie doit être branché à la borne positive (+) avant que le câble noir (négatif) de la batterie ne soit branché à la borne négative (-) pour éviter toute blessure et toute mise à la terre accidentelle.

1. Brancher le câble de batterie (négatif) noir sur la borne négative (-) et serrer le boulon et son écrou.

2. Installer les cache-bornes.

3. Rabattre le siège vers l'arrière.

Raccordement des câbles volants

AVERTISSEMENT : Risque d'explosion en raison de gaz explosif qui provient de la batterie. Ne pas brancher la borne négative de la batterie chargée à la borne négative de la batterie faible ou à proximité de celle-ci.

MISE EN GARDE : Ne pas utiliser la batterie du produit pour démarrer d'autres véhicules.

1. Raccorder une extrémité du câble rouge de la batterie à la borne POSITIVE (+) de la batterie faible (A).

1. Raccorder l'autre extrémité du câble rouge à la borne POSITIVE (+) de la batterie chargée (B).

AVERTISSEMENT : Ne pas laisser les extrémités du câble rouge toucher le châssis. Sinon, cela provoque un court-circuit.

1. Raccorder une extrémité du câble noir de la batterie à la borne NÉGATIVE (-) de la batterie faible (C).
2. Raccorder l'autre extrémité du câble noir à une MASSE DU CHÂSSIS (D), à l'écart du réservoir de carburant et de la batterie.

Pour retirer les câbles de démarrage

Remarque : Retirer les câbles de démarrage dans l'ordre inverse par rapport à celui observé lors de leur raccordement.

1. Retirer le câble NOIR du châssis.
2. Retirer le câble NOIR de la batterie complètement chargée.
3. Retirer le câble ROUGE des 2 batteries.

Unité de coupe

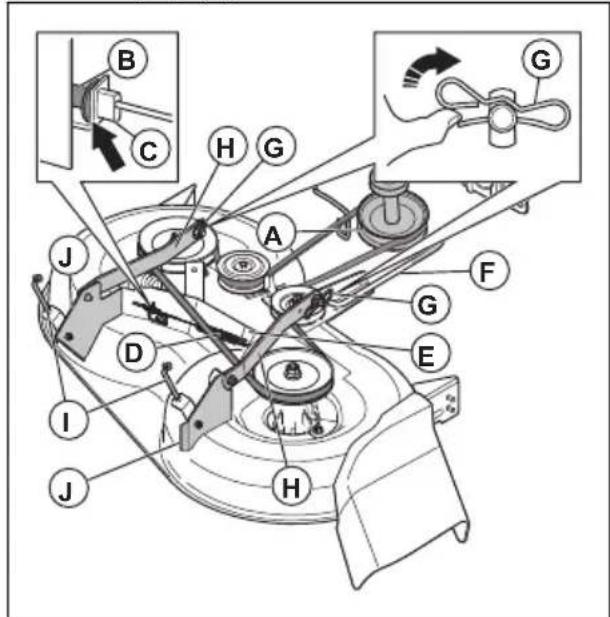

Retrait et installation de l'unité de coupe

Remarque : Si un accessoire autre que l'unité de coupe doit être utilisé, le bras avant et les bras de levage arrière doivent être retirés du produit. De plus, le ressort du câble d'embrayage doit être placé dans le guide-câble sur le bord avant de la partie inférieure du tableau de bord.

1. Désengager l'unité de coupe. Se reporter à Embrayage et débrayage de l'unité de coupe à la page 16.
2. Éteindre le produit. Se reporter à Mise hors tension de l'appareil à la page 15.
3. Abaisser l'unité de coupe à la position la plus basse.
4. Retirer la courroie d'entraînement de la poulie d'embrayage (A).

1. Retirer le câble d'embrayage (B), pousser la patte (C) et retirer le câble d'embrayage du support.
2. Retirer soigneusement le ressort du câble d'embrayage (D) du bras de renvoi (E).
3. Détacher le bras avant (F) de l'unité de coupe, et retirer le ressort de retenue et la rondelle.
4. Retirer les agrafes (G) et débrancher les bras de suspension (H) des axes du châssis.
5. Détacher les bras de levage arrière (I) des supports arrière de l'unité de coupe (J) de chaque côté de l'unité de coupe.
6. Retirer l'unité de coupe du produit.
7. Installer l'unité de coupe dans l'ordre inverse. S'assurer que le côté de la décharge se trouve sur le côté droit du produit.

Remarque : Avant de déplacer l'unité de coupe sous le produit, les bras de suspension doivent être en position avant.

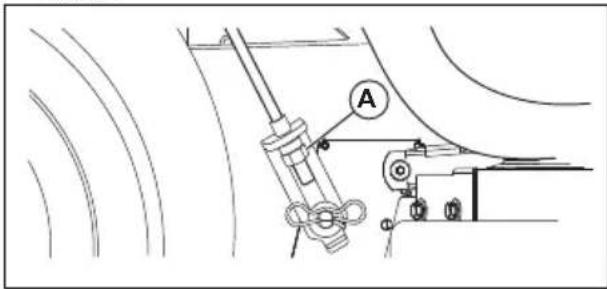

Réglage du parallélisme de l'unité de coupe

Réglage visuel d'un côté à l'autre de l'unité de coupe

Si la hauteur de coupe n'est pas la même sur les côtés droit et gauche de la machine, la hauteur de coupe peut être réglée. Régler la hauteur de coupe sur le côté de l'unité de coupe dont la hauteur de coupe est inférieure.

1. S'assurer que les pneus sont complètement gonflés.

2. Stationner la machine sur une surface de niveau.

3. Aller sur le côté de l'unité de coupe dont la hauteur de coupe est inférieure.

Remarque : Certains modèles ne disposent que d'un réglage sur le côté gauche.

1. Régler la hauteur de coupe à l'aide d'une clé de 3/4 po.

Remarque : Chaque tour complet de l'écrou de réglage modifie la hauteur de l'unité de coupe de 4,7 mm (3/16 po).

a) Dévisser l'écrou de réglage (A) vers la gauche pour abaisser l'unité de coupe. b) Visser l'écrou de réglage (A) vers la droite pour relever l'unité de coupe.

1. Couper un peu d'herbe et examiner les résultats. Régler au besoin.

Réglage de précision d'un côté à l'autre de l'unité de coupe

1. S'assurer que les pneus sont complètement gonflés.
2. Stationner la machine sur une surface de niveau.
3. Régler l'unité de coupe à la position de transport. Se reporter à Réglage de l'unité de coupe en position de transport ou de tonte à la page 14.
4. Tourner les pointes de lame extérieures pour les aligner côte à côte avec l'unité de coupe.

AVERTISSEMENT : Les

lames de l'unité de coupe sont tranchantes et peuvent causer des blessures. Porter des gants de protection.

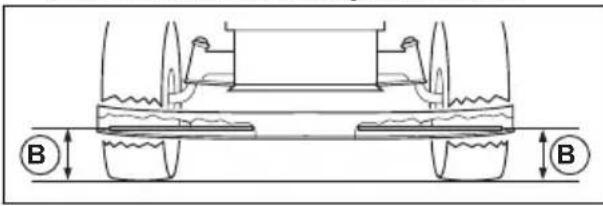

1. Mesurer la distance (B) entre le bord inférieur de la lame et le sol des côtés gauche et droit.

B B

Remarque : Cette distance doit être identique des deux côtés.

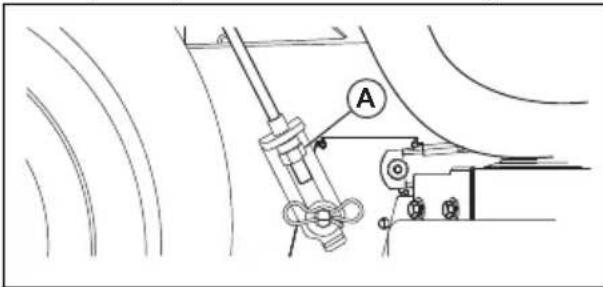

1. Régler la hauteur de coupe à l'aide d'une clé de 3/4 po.

Remarque : Chaque tour complet de l'écrou de réglage modifie la hauteur de l'unité de coupe d'environ 4,7 mm (3/16 po).

a) Dévisser l'écrou de réglage (A) vers la gauche pour abaisser l'unité de coupe.

b) Visser l'écrou de réglage (A) vers la droite pour relever l'unité de coupe.

1. Mesurer la distance de nouveau. Régler jusqu'à ce que les deux côtés soient identiques.
2. Couper un peu d'herbe et examiner les résultats. Régler au besoin.

Réglage avant-arrière de l'unité de coupe

L'unité de coupe doit être de niveau d'un côté à l'autre avant d'effectuer un réglage avant-arrière. Se reporter à Réglage visuel d'un côté à l'autre de l'unité de coupe à la page 26.

1. S'assurer que les pneus sont complètement gonflés.
2. Stationner la machine sur une surface de niveau.
3. Régler l'unité de coupe à la position de transport. Se reporter à Réglage de l'unité de coupe en position de transport ou de tonte à la page 14.
4. Tourner les lames jusqu'à ce qu'elles soient dirigées vers l'avant.

AVERTISSEMENT : Les

lames de l'unité de coupe sont tranchantes et peuvent causer des blessures. Porter des gants de protection.

1. Mesurer la distance entre le sol et les extrémités arrière (A) et avant (B) de la lame.

Remarque : Pour obtenir la meilleure coupe possible, les lames doivent être ajustées de manière à ce que l'avant soit d'environ 3,1 à 12,7 mm (1/8 à 1/2 po) plus bas que l'arrière lorsque l'unité de coupe est à la position la plus élevée.

1. Aller à l'avant de la machine pour effectuer un réglage.

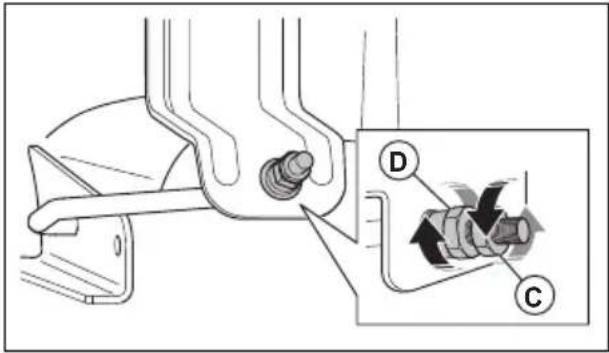

2. À l'aide d'une clé de 11/16 po, desserrer l'écrou de blocage (C) afin de dégager l'écrou de réglage (D).

1. Régler la hauteur de coupe à l'aide d'une clé de 3/4 po.

Remarque : Chaque tour complet de l'écrou de réglage modifie la hauteur de l'unité de coupe de 3,1 mm (1/8 po).

a) Tourner l'écrou de réglage dans le sens antihoraire pour abaisser l'unité de coupe.
b) Tourner l'écrou de réglage dans le sens horaire pour relever l'unité de coupe.

1. Mesurer à nouveau la distance avant et arrière.
2. Régler jusqu'à ce que l'extrémité avant de la lame soit entre 3,1 mm et 12,7 mm (1/8 et 1/2 po) plus basse que l'extrémité arrière.
3. Tenir l'écrou de réglage en position avec la clé et serrer le contre-écrou.

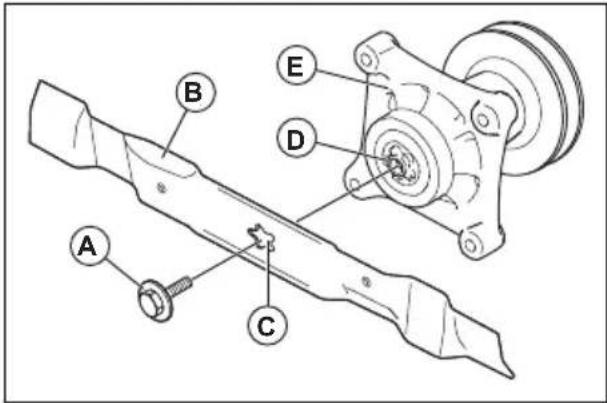

Remplacement les lames

Une lame bien affûtée permet d'obtenir les meilleurs résultats. Remplacer les lames courbées ou endommagées.

MISE EN GARDE : Utiliser seulement une lame de remplacement approuvée par le fabricant. Il est dangereux d'utiliser une lame non approuvée par le fabricant de la machine. Elle peut causer des dommages à la machine et annuler sa garantie.

1. Régler l'unité de coupe à la position de transport. Se reporter à Réglage de l'unité de coupe en position de transport ou de tonte à la page 14.
2. Retirer le boulon (A) en le tournant dans le sens antihoraire et retirer la lame (B).

lames de l'unité de coupe sont tranchantes et peuvent causer des blessures. Porter des gants de protection.

1. Installer la nouvelle lame ou la lame affûtée et le boulon.

MISE EN GARDE : Le trou central (C) de la lame doit être aligné avec l'étoile (D) sur l'ensemble du mandrin (E).

1. Serrer le boulon au couple de 62 à 75 Nm (45 à 55 lb-po).

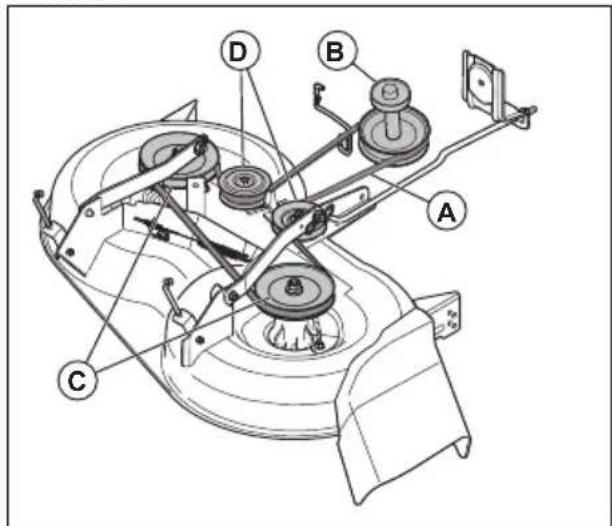

Retrait de la courroie d'entraînement pour l'unité de coupe

1. Stationner la tondeuse sur une surface de niveau et serrer le frein de stationnement. Se reporter à Engagement et désengagement du frein de stationnement à la page 15.
2. Retirer l'unité de coupe. Se reporter à Retrait et installation de l'unité de coupe à la page 25.

3. Enlever la saleté et l'herbe autour des mandrins et sur la surface supérieure de l'unité de coupe.

4. Retirer la courroie d'entraînement (A) de la poulie d'embrayage (B) se trouvant sur l'arbre du moteur.

1. Retirer la courroie d'entraînement des poulies de mandrin (C) et des poulies folles (D).

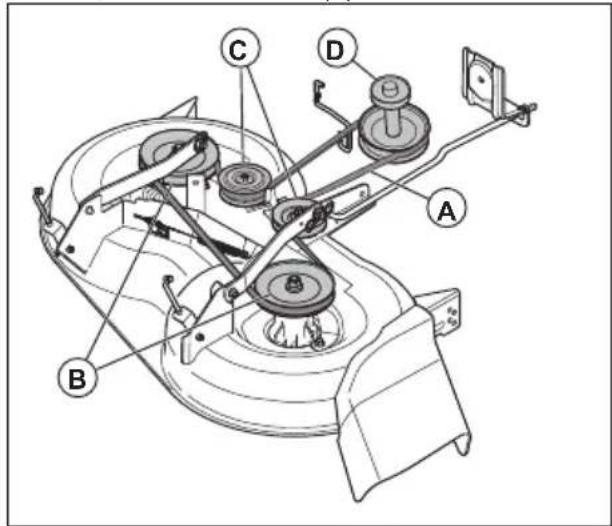

Installation de la courroie d'entraînement pour l'unité de coupe

1. Installer la courroie d'entraînement (A) autour des poulies de mandrin (B).

Placer correctement la courroie d'entraînement dans toutes les rainures des poulies de l'unité de coupe. La courroie d'entraînement peut être endommagée si elle n'est pas installée correctement.

1. Installer la courroie d'entraînement autour des poulies folles (C).

2. Installer la courroie d'entraînement autour de la poulie d'embrayage (D) se trouvant sur l'arbre du moteur.

3. Installer l'unité de coupe sur le produit. Se reporter à Retrait et installation de l'unité de coupe à la page 25.

4. Régler l'unité de coupe à la position de transport. Se reporter à Réglage de l'unité de coupe en position de transport ou de tonte à la page 14.

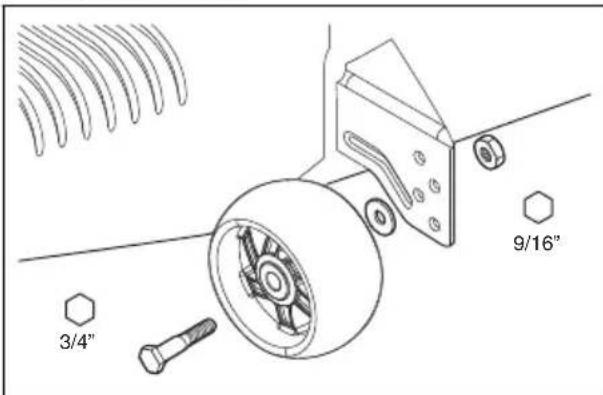

Réglage des rouleaux anti-arrachement

Les rouleaux anti-arrachement maintiennent l'unité de coupe à la bonne position au sol pour éviter d'arracher la pelouse sur la plupart des terrains. Les rouleaux anti-arrachement sont correctement réglés s'ils sont légèrement surélevés par rapport au sol et si l'unité de coupe est à la hauteur de coupe nécessaire.

1. Stationner le produit sur une surface de niveau et arrêter le moteur.
2. Régler le produit à la hauteur de coupe nécessaire. Se reporter à Réglage de la hauteur de coupe à la page 15.
3. Retirer l'écrou, le boulon, la rondelle et le rouleau anti-arrachement.

1. Installer le rouleau anti-arrachement, le boulon, la rondelle et l'écrou dans la bonne position.
2. Régler tous les autres rouleaux anti-arrachement et les installer suivant la même procédure.

Moteur

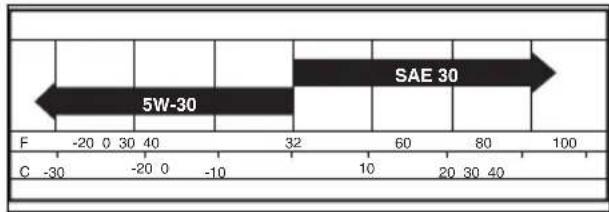

Lubrification du moteur

Utiliser uniquement une huile détergente de haute qualité évaluée selon la classification SJ-SN des normes API. La viscosité de l'huile SAE fait référence à la température d'opération correcte.

5W-30 SAE 30 F -20 0 30 40 32 60 80 100 C -30 -20 0 -10 10 20 30 40

Remarque : Les huiles multiviscosité (5W30, 10W30 et ainsi de suite) aident le moteur à démarrer plus facilement par temps froid, mais provoquent une plus grande consommation d'huile lorsqu'elles sont utilisées à des températures au-dessus de 0 °C (32 °C). Vérifiez plus souvent le niveau d'huile du moteur pour éviter tout risque de dommage au moteur dû à un faible niveau d'huile.

• Vidanger l'huile après chaque intervalle de 50 heures de fonctionnement. Si la machine n'est pas utilisée pendant 50 heures en une année, vidanger l'huile au moins une fois par an.
• Vérifier le niveau d'huile du carter moteur avant de démarrer le moteur et après chaque huit (8) heures d'utilisation.
• Resserrer le bouchon de remplissage d'huile et la jauge après chaque contrôle du niveau d'huile.

Vérification du niveau d'huile moteur

Le moteur de ce produit est rempli d'huile moteur pour des températures ambiantes supérieures à 0 °C (32 °F). Pour un fonctionnement à des températures ambiantes inférieures à 0 °C (32 °F), utiliser l'huile moteur adéquate pour faciliter le démarrage du produit. Se reporter à Caractéristiques techniques à la page 38.

1. Stationner le produit sur un sol plat.
2. Déposer le bouchon de remplissage d'huile, puis retirer la jauge d'huile et la nettoyer avec un chiffon.

3. Insérer la jauge dans le tube de remplissage d'huile. Ne pas tourner le bouchon de remplissage d'huile sur le tube de remplissage d'huile.

4. Retirer la jauge d'huile. Comparer le niveau d'huile réel aux repères sur la jauge d'huile moteur. Si nécessaire, rajouter de l'huile jusqu'à atteindre le repère « FULL » sur la jauge d'huile. Ne pas ajouter d'huile en excès.

ADD FULL CAUTION - DO 01341

1. Insérer la jauge dans le tube de remplissage d'huile. S'assurer que le bouchon de remplissage d'huile est bien serré.

Remarque : Pour vidanger l'huile moteur, se reporter à Vidange de l'huile moteur à la page 29.

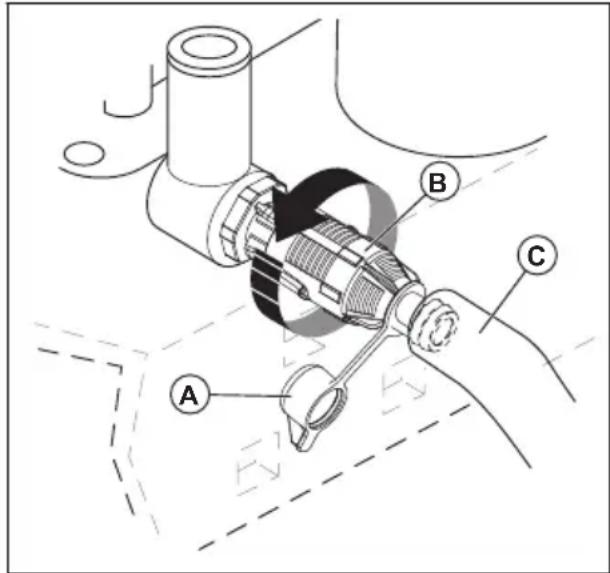

Vidange de l'huile moteur

Si le moteur est froid, démarrer le moteur pendant 1 à 2 minutes avant de vidanger l'huile moteur. Cela réchauffe l'huile moteur et facilite la vidange.

AVERTISSEMENT : Ne pas faire fonctionner le moteur pendant plus d'une à deux minutes avant de vidanger l'huile moteur. L'huile moteur devient très chaude et peut causer des brûlures graves. Laisser le moteur se refroidir avant de vidanger l'huile moteur.

AVERTISSEMENT : Porter des gants de protection. En de déversement d'huile moteur sur votre corps, nettoyer avec du savon et de l'eau.

1. Stationner le produit sur une surface de niveau et arrêter le produit. Se reporter à Mise hors tension de l'appareil à la page 15.
2. Retirer toute saleté autour du bouchon du réservoir d'huile.
3. Retirer le bouchon du réservoir d'huile et la jauge d'huile.
4. Retirer le bouchon jaune (A) de la vanne de vidange d'huile (B).

1. Insérer le tuyau de vidange (C) sur l'orifice de la vanne de vidange d'huile.
2. Placer un récipient sous le moteur pour recueillir l'huile moteur et mettre l'autre extrémité du tuyau de vidange d'huile dans le récipient.
3. Enfoncer et tourner la vanne de vidange d'huile dans le sens antihoraire pour la déverrouiller.
4. Tirer sur la vanne de vidange pour l'ouvrir.
5. Laisser l'huile moteur s'écouler dans le récipient.
6. Enfoncer et tourner la vanne de vidange d'huile dans le sens horaire pour la verrouiller.
7. Retirer le tuyau de vidange d'huile.
8. Installer le bouchon jaune.
9. Remplir avec de l'huile neuve et vérifier le niveau d'huile moteur. Se reporter à Vérification du niveau d'huile moteur à la page 29.
10. Installer le bouchon du réservoir d'huile et la jauge d'huile.

Remarque : Pour mettre au rebut de façon sécuritaire l'huile moteur usée, se reporter à Mise au rebut à la page 38.

Remplacement du filtre à huile du moteur

AVERTISSEMENT : Porter des gants de protection. En de déversement d'huile moteur sur votre corps, nettoyer avec du savon et de l'eau.

1. Vidanger l'huile moteur du réservoir d'huile. Se reporter à Vidange de l'huile moteur à la page 29.
2. Tourner le filtre à huile du moteur dans le sens antihoraire pour le retirer.
3. Lubrifier légèrement le joint en caoutchouc du filtre à huile neuf avec de l'huile moteur neuve.
4. Pour installer le filtre à huile neuf, le tourner dans le sens horaire jusqu'à ce que le joint en caoutchouc se loge correctement, puis serrer d'un demi-tour supplémentaire.
5. Remplir le réservoir d'huile avec de l'huile moteur neuve. Se reporter à Vidange de l'huile moteur à la page 29.
6. Démarrer le moteur et le laisser tourner au régime de ralenti pendant trois minutes.
7. Arrêter le moteur et vérifier qu'il n'y a pas de fuite d'huile au niveau du filtre à huile.

Remarque : S'il y a une fuite d'huile, resserrer le filtre à huile.

1. Ajouter de l'huile dans le réservoir d'huile pour remplacer l'huile moteur absorbée par le filtre à huile neuf.

Nettoyage du filtre à air

Le moteur ne fonctionnera pas correctement si son filtre à air est sale. Nettoyer le filtre à air plus fréquemment dans des conditions poussiéreuses.

Nettoyage de la crépine de filtre à air

Remarque : La crépine de filtre à air doit être exempte de saletés pour prévenir tout dommage causé par une surchauffe du moteur.

- Nettoyer la crépine de filtre à air avec une brosse métallique ou de l'air comprimé pour en enlever la saleté.

Entretien du système de refroidissement du moteur

Remarque : L'écran à herbe colmaté, les ailettes de refroidissement sales ou encombrées, le carter de ventilateur démonté et ainsi de suite peuvent entraîner la surchauffe du moteur et l'endommager.

- Veiller à ce que l'écran à herbes, les ailettes de refroidissement et autres surfaces externes du moteur restent propres à tout moment.

- Après chaque intervalle de 100 heures d'utilisation (plus souvent dans des conditions extrêmement poussiéreuses et sales), retirer le carter du ventilateur et les autres pièces du système de refroidissement du moteur. Nettoyer les ailettes de refroidissement et les surfaces externes au besoin. Veiller à replacer correctement les pièces du système de refroidissement du moteur.

Remplacement des bougies d'allumage

La section Caractéristiques techniques à la page 38 indique le type de bougie et l'écart (réglage de l'écartement) à appliquer.

- Remplacer les bougies d'allumage au début de chaque saison de coupe ou toutes les 100 heures de fonctionnement.

Remplacement du filtre à carburant en ligne

Remarque : Remplacer le filtre à carburant en ligne chaque année au minimum.

Remplacer le filtre en ligne s'il est bouché et s'il arrête le flux de carburant vers le carburateur.

1. Laisser refroidir le moteur.
2. Déposer le filtre à carburant en ligne (B) et boucher les deux sections de la conduite de carburant avec des bouchons.
3. Placer un nouveau filtre à carburant en ligne dans la conduite de carburant avec la flèche de repérage pointant vers le carburateur.
4. Vérifier qu'il n'y a pas aucune fuite dans la conduite de carburant et que les colliers de serrage (A) se trouvent à leur emplacement correct.
5. En cas de déversement de carburant, nettoyer immédiatement la machine.

Purge de l'air dans la transmission

MISE EN GARDE : Ne jamais engager ni désengager le levier de désengagé lorsque le moteur est en marche.

Pour garantir la meilleure performance, purger l'air de la transmission avant d'utiliser la machine pour la première fois.

Si la transmission doit être remplacée, purger l'air dans la nouvelle transmission avant d'utiliser le produit.

1. Stationner le produit sur une surface plane, ouverte et dégagée.
2. Arrêter le moteur et serrer le frein de stationnement.
3. Placer la commande de débrayage en position désengagée. Se reporter à Transport à la page 37.
4. Démarrer le moteur. Après le démarrage du moteur, déplacer la commande d'accélérateur sur la position de vitesse lente, puis désengager le frein de stationnement.
5. Effectuer les étapes suivantes à trois reprises.

Remarque : Au cours de cette procédure, il peut y avoir un mouvement des roues d'entraînement.

a) Pousser la pédale de marche avant à la position maximale vers l'avant et la maintenir enfoncée pendant cinq secondes avant de la relâcher.
b) Pousser la pédale de marche arrière à la position maximale vers l'arrière et la maintenir enfoncée pendant cinq secondes avant de la relâcher.

1. Arrêter le moteur et serrer le frein de stationnement.

2. Placer la commande de débrayage en position engagée. Se reporter à Transport à la page 37.

3. S'asseoir sur le siège et démarrer le moteur. Après le démarrage du moteur, placer la commande d'accélération à la position de demi vitesse.
4. Desserrer le frein de stationnement.
5. Faire avancer la machine sur une distance d'environ 1,5 m (5 pi), puis vers l'arrière sur 1,5 m (5 pi). Répéter cette procédure trois fois.

Dépannage

Problème Cause Intervention
Le moteur ne démarre pas. Le réservoir ne contient pas de carburant.		Remplir le réservoir de carburant.
		La commande d'accélérateur n'est pas dans la bonne position.
		La bougie d'allumage est défectueuse.
		Le filtre à air est sale. Nettoyer ou remplacer le filtre à air.
		Le filtre à carburant est bouché. Remplacer le filtre à carburant.
		Il y a de l'eau dans le carburant. Retirer tout le carburant du réservoir et du carburateur. Remplir le réservoir de carburant neuf et remplacer le filtre à carburant.
		Les fils sont lâches ou endommagés.
		Les soupapes du moteur ne sont pas réglées correctement.
		Le moteur est noyé. Attendre 2 à 3 minutes avant de tenter de redémarrer le moteur.
		Le carburant dans le réservoir est mauvais.
Le moteur de démarreur n'entraîne pas le moteur.	La batterie est trop faible. Charger la batterie.
	La commande d'embrayage d'accessoire est engagée.	Désengager la commande d'embrayage d'accessoire.
	La pédale d'embrayage/de frein n'est pas enfoncée à fond.	Appuyer à fond sur la pédale d'embrayage/de frein lors du démarrage du moteur.
	La connexion au niveau des connecteurs de câbles sur les bornes de batterie est défectueuse.	Vérifier les branchements de la batterie.
	Le fusible principal est défectueux.	Remplacer le fusible principal.
	Le dispositif de blocage de l'allumage est défectueux.	Communiquer avec un atelier spécialisé agréé.
	Le connecteur de sécurité de la pédale d'embrayage/de frein est défectueux.	Communiquer avec un atelier spécialisé agréé.
	Le moteur du démarreur ou le solénoïde est défectueux.	Communiquer avec un atelier spécialisé agréé.
	Le contrôle de présence de l'opérateur est défectueux.	Vérifier tous les câbles, interrupteurs et branchements. Si impossible de réparer, communiquer avec un atelier spécialisé agréé. Ne pas utiliser le produit avec un contrôle de présence de l'opéra-teur défectueux.

Problème Cause Intervention
Le moteur ne tourne pas en dou-ceur.	La bougie d'allumage est défect- tueuse.	Remplacer la bougie d'allumage.
	Le carburateur n'est pas correcte- ment réglé.	Communiquer avec un atelier spé- cialisé agréé.
	Le filtre à air est sale. Nettoyer ou remplacer le filtre à air.
	Le clapet antiretour du bouchon du réservoir de carburant est défectu- eux.	Remplacer le capuchon du réser- voir de carburant.
	Le réservoir de carburant est pres- que vide.	Remplir le réservoir de carburant.
	Il y a de l'eau dans le carburant. Retirer tout le carburant du réser- voir et du carburateur. Remplir le réservoir de carburant neuf et rem- placer le filtre à carburant.
	L'étrangleur est engagé et le mo- teur est chaud.	Désengager le starter.
	Mélange de carburant ou type de carburant incorrect.	Retirer tout le carburant du réser- voir et du carburateur. Remplir le réservoir de carburant avec le mé- lange ou le type de carburant ap- proprié.
	Le filtre à carburant est bouché. Remplacer le filtre à carburant.
	La bougie d'allumage est défect- tueuse.	Remplacer la bougie d'allumage.
	Il y a de la saleté dans le carbura- teur ou dans la conduite de carbu- rant.	Nettoyer le carburateur et les con- duites de carburant.
Le moteur devient trop chaud. Il y a une surcharge dans le mo- teur.		Réduire la charge.
		La prise d'air ou les ailettes de re- froidissement du moteur sont blo- quées.
		Le ventilateur de refroidissement est défectueux.	Communiquer avec un atelier spé- cialisé agréé.
		Le niveau d'huile dans le moteur est trop faible.	Vérifier le niveau d'huile moteur. Remplir d'huile moteur au besoin.
		Le dispositif de blocage de l'allu- mage est défectueux.	Communiquer avec un atelier spé- cialisé agréé.
		La bougie d'allumage est défect- tueuse.	Remplacer la bougie d'allumage.
Problème Cause Intervention
Il y a une perte de puissance. Le produit est utilisé à une vitesse avant ou arrière trop élevée lors de la coupe.		Utiliser une vitesse plus lente.
		La commande d'accélérateur est en position d'étranglement.
		Il y a une accumulation d'herbe, de feuilles ou de matières indésirables sous l'unité de coupe.
		Le filtre à air est sale. Nettoyer ou remplacer le filtre à air.
		Le niveau d'huile dans le moteur est trop faible.
		L'huile moteur est souillée. Vidanger l'huile moteur.
		La bougie d'allumage est défectueuse.
		Le filtre à carburant est souillé. Remplacer le filtre à carburant.
		Le carburant dans le réservoir est mauvais.
		Il y a de l'eau dans le carburant. Retirer tout le carburant du réservoir et du carburateur. Remplir le réservoir de carburant neuf et remplacer le filtre à carburant.
		Le câble de bougie d'allumage est desserré.
		La prise d'air ou les ailettes de refroidissement du moteur sont bloquées.
		Le silencieux est bouché ou endommagé.
		Le câblage est lâche ou endommagé.
		Les soupapes du moteur ne sont pas réglées correctement.
Le produit vibre. Les lames sont desserrées. Serrer les boulons des lames.
			Une ou plusieurs lames sont endommagées ou ne sont pas équilibrées.
			Le moteur est desserré. Serrer les boulons du moteur.
La batterie ne se recharge pas. Le fusible principal est défectueux. Remplacer le fusible principal.
			La batterie est défectueuse. Remplacer la batterie.
			Le câble de charge est débranché. Brancher le câble de charge.
			La connexion au niveau des connecteurs de câbles sur les bornes de batterie est défectueuse.

Problème Cause Intervention
Le moteur fonctionne lorsque le conducteur quitte le siège alors que l'unité de coupe est engagée.	Le contrôle de présence de l'opérateur est défectueux.	Vérifier tous les câbles, interrupteurs et branchements. Si impossible de réparer, communiquer avec un atelier spécialisé agréé. Ne pas utiliser le produit avec un contrôle de présence de l'opérateur défectueux.
Les lames ne peuvent pas tourner.	y a un blocage du mécanisme d'embrayage.	Éliminer le blocage.
	La courroie d'entraînement de l'unité de coupe est usée ou endommagée.	Remplacer la courroie d'entraînement pour l'unité de coupe.
	Une poulie de tension de courroie est bloquée.	Remplacer la poulie de tension de courroie.
	Un mandrin de lame est bloqué. Remplacer le mandrin de lame.
Décharge de l'herbe défectueuse. Le régime du moteur est trop bas. Déplacer la commande d'accélérateur à la position rapide.
Le phare ne fonctionne pas. Vérifier	que l'interrupteur marche/arrêt du phare est à la position Arrêt.	Placer l'interrupteur marche/arrêt du phare est à la position Marche.
	L'ampoule est défectueuse. Remplacer l'ampoule.
	L'interrupteur marche/arrêt du phare est défectueux.	Remplacer l'interrupteur marche/arrêt du phare.
	Le câble du phare n'est pas branché.	Vérifier tous les câbles et branche-ments.
	Il y a un court-circuit dans le câble du phare.	Communiquer avec un atelier spécialisé agréé.
Le produit se déplace lentement, à une vitesse irrégulière ou pas du tout.	Le produit est en mode roue libre.	Tirer le levier de commande roue libre. Se reporter à Activation du mode roue libre à la page 17.
	Le frein de stationnement est serré.	Desserrer le frein de stationnement.
	La courroie d'entraînement est lâche ou endommagée.	Remplacer la courroie d'entraînement.
	Il y a de l'air dans la transmission.	Purger l'air dans la transmission. Se reporter à Purge de l'air dans la transmission à la page 30.
	Il y a des matières indésirables sur la plaque de direction (si la plaque de direction est installée).	Nettoyer le produit.
	La clavette carrée de l'essieu est manquante.	Installer la clavette carrée. Se reporter à Réparation des pneus à la page 22.
Le résultat de coupe est insatisfaisant.	Les lames sont émoussées ou endommagées.	Affûter les lames ou remplacer les lames.
	L'unité de coupe n'est pas parallèle.	Régler le parallélisme de l'unité de coupe. Se reporter à Réglage du parallélisme de l'unité de coupe à la page 26.
	L'herbe est humide. Laisser l'herbe	sécher avant de la couper.
	L'herbe est haute. Démarrer avec une hauteur de coupe élevée, puis réduire progressivement.
	La pression de gonflage des pneus est incorrecte.	Vérifier la pression de gonflage des pneus. Ajuster la pression des pneus si nécessaire.
	Le produit est utilisé à une vitesse avant ou arrière trop élevée.	Utiliser une vitesse plus lente.
	La courroie d'entraînement de l'unité de coupe est usée ou endommagée.	Remplacer la courroie d'entraînement pour l'unité de coupe.
Le moteur refoule quand il s'arrête.Le moteur s'arrête lors de la tentative de marche arrière.	La commande d'accélérateur n'est pas placée en position lente.	Se reporter à Mise hors tension de l'appareil à la page 15.
	Le système de fonctionnement en marche arrière (ROS) n'est pas embrayé.	Embrayer le système de fonctionnement en marche arrière (ROS). Se reporter à Utilisation du système de fonctionnement en marche arrière (ROS) à la page 17.

Transport, entreposage et mise au rebut

Transport

Remarque : Fermer et attacher le capot à la machine pendant le transport pour éviter tout dommage. Attacher le capot à la machine à l'aide des outils appropriés (sangle, corde et ainsi de suite).

Pour déplacer la machine, placer la commande de roue libre en position de marche roue libre pour désengager la transmission. La commande de roue libre se trouve derrière la barre de traction de la machine.

1. Relever l'accessoire à la position la plus haute avec la commande de levage d'accessoire.
2. Tirer sur le levier de commande de la roue libre et le placer dans la fente puis le relâcher afin qu'il soit retenu dans la position désengagée.
3. Ne pas déplacer la machine à plus de 3,2 km/h (2 mi/h).
4. Pour engager de nouveau la transmission, effectuer la procédure ci-dessus dans l'ordre inverse.

Sécurité de remorquage

• Utiliser uniquement un équipement de remorquage approuvé par Husqvarna.
• Utiliser la barre de remorquage pour fixer l'équipement.
• Ne pas remorquer un équipement qui est plus lourd que le poids maximum autorisé.
• S'assurer qu'aucune autre personne ne se trouve à proximité de la machine lors du remorquage de l'équipement.
• Ne pas remorquer l'équipement sur un terrain en pente ou accidenté.
• Utiliser la machine à basse vitesse lors du remorquage de l'équipement.

Entreposage

Préparer le produit pour le remiser à la fin de la saison, et avant plus de 30 jours de remisage. Si le carburant est conservé dans le réservoir de carburant pendant une période de 30 jours ou plus, des particules collantes peuvent obstruer le carburateur. Cela a un effet négatif sur le fonctionnement du moteur.

Pour éviter l'accumulation de particules collantes pendant le remisage, ajouter un stabilisateur au carburant. Si de l'alkylat est utilisé, le stabilisateur n'est pas nécessaire. Si de l'essence ordinaire est utilisée, ne pas le remplacer par l'alkylat. Cela peut provoquer le durcissement des pièces en caoutchouc sensibles. Ajouter un stabilisateur au carburant du réservoir ou dans le récipient utilisé pour le remisage. Utiliser toujours les proportions de mélange indiquées par le fabricant. Faire tourner le moteur pendant au moins 10 minutes après avoir

ajouté le stabilisateur jusqu'à ce qu'il s'écoule dans le carburateur.

AVERTISSEMENT : Ne pas remiser le produit avec du carburant dans le réservoir dans un endroit à l'intérieur d'un bâtiment ou dans des endroits avec une mauvaise ventilation. Risque d'incendie si les vapeurs de carburant se rapprochent de flammes nues, d'étincelles ou de veilleuses, par exemple dans des chaudières, des réservoirs d'eau chaude et des séchoirs à vêtement.

AVERTISSEMENT : Retirer l'herbe, les feuilles et d'autres matériaux inflammables du produit afin de réduire

le risque d'incendie. Laisser le produit refroidir avant de le remiser.

• Nettoyer le produit, se reporter à la section Nettoyage du produit à la page 21. Réparer les dommages à la peinture pour prévenir la corrosion.
• Examiner le produit pour détecter d'éventuelles pièces usées ou endommagées, puis serrer les vis et les écrous desserrés.
• Retirer la batterie. La nettoyer, la charger et la maintenir à l'écart de la chaleur pendant la période de remisage.
• Vidanger l'huile moteur, puis mettre au rebut l'huile usagée.
• Vider le réservoir de carburant. Démarrer le moteur et le faire tourner jusqu'à ce qu'il ne reste plus de carburant dans le carburateur.

Remarque : Ne pas vider le réservoir de carburant et le carburateur si un stabilisateur a été ajouté.

• Enlever les bouchons et verser environ une cuillère à soupe d'huile moteur dans chaque cylindre. Tourner manuellement l'arbre du moteur pour appliquer l'huile, puis remettre en place les bouchons.
• Graisser tous les raccords de graissage, les joints et les arbres.
• Entreposer le produit dans un endroit propre et sec, puis le couvrir pour une protection supplémentaire.
• Un couvercle pour protéger votre produit pendant le stockage ou le transport est disponible auprès de votre concessionnaire.

Mise au rebut

• Les produits chimiques peuvent être dangereux et ne doivent pas se déverser au sol. Toujours mettre au rebut les produits chimiques usagés dans un centre d'entretien ou dans un emplacement de mise au rebut applicable.
• Lorsque le produit est usé, l'envoyer à votre concessionnaire ou dans un emplacement recyclage applicable.
• L'huile, les filtres à huile, le carburant et la batterie peuvent avoir des effets négatifs

sur l'environnement. Respecter les exigences locales en matière de recyclage et la réglementation en vigueur.

- Ne pas mettre au rebut la batterie comme un déchet domestique ordinaire.

- Envoyer la batterie à un agent d'entretien Husqvarna ou la mettre au rebut dans un emplacement de mise au rebut des batteries usagées.

Caractéristiques techniques

	YTH1942
Moteur
Marque de moteur Briggs & Stratton
Modèle de moteur 33S877-0037-G1
Puissance nominale du moteur, HP/kW ^1	19,0 / 14,2
Régime maximal du moteur, tr/min 3300 ± 100
Régime du moteur, tr/min 1750 ± 100
Vitesse maximale en marche avant, mi/h / km/h 5,5/8,9
Vitesse maximale en marche arrière, mi/h / km/h 2,5/4
Carburant, indice d’octane min. sans plomb, 10 % d’éthanol max., 15 % de MTBE max., AKI / RON	87/91
Volume du réservoir de carburant, gal / L 2,5/9,46
Type d’huile supérieur à 32 °F/0 °C (API : SJ-SN) : SAE 30
Type d'huile inférieur à 32 °F/0 °C (API : SJ-SN) : SAE	5W30
Volume d'huile avec filtre, oz / L 48 / 1,4
Volume d'huile sans filtre, oz / L 42/1,24
Dispositif de lubrification Pression avec filtre à huile
Système de refroidissement Refroidissement à air
Filtre à air Double
Alternateur, V et A à 3600 tr/min 12 V, 3 A à 3 600 tr/min
Dispositif auxiliaire de démarrage Démarrage électrique, 12 V
Poids
Poids, réservoirs vides, lb/kg 494 / 224
Unité de coupe
Nombre de lames 2
Longueur de lame, po / cm 21/53,34
Largeur de coupe, po / cm 42/107
Hauteur de coupe, po / cm 1,0 à 4,0 / 2,5 à 10,2
Pneus
Pression des pneus, arrière - avant, kPa / lb/po2 / bar	103 / 15 / 1
Pneus à chasse avant, po 15 x 6-6
Pneus arrière, pneumatique Turf, po 20 x 8-8
Freins Frein de stationnement mécanique
Système électrique
Type 12 V
Batterie	28 A
Bougie d'allumage	Champion RCJ7Y
Écartement des électrodes, po / mm 0,030/0,76
Couple de serrage des bougies, lb-pi / Nm	14,75 / 20

Service

Service

Faire une vérification annuelle dans un centre d'entretien agréé pour s'assurer que le produit fonctionne correctement de façon sécuritaire et donne un rendement optimal pendant la haute saison. Le meilleur moment d'effectuer un entretien ou une révision du produit est la basse saison.

Lors de la commande d'une pièce de rechange, fournir des renseignements sur l'année d'achat, le modèle, le type et le numéro de série.

Toujours utiliser des pièces de rechange d'origine.

SUGGESTED GUIDE FOR SIGHTING SLOPES FOR SAFE OPERATION

Instructions d'origine
