Caractéristiques	Détails
Type de produit	Tracteur de jardin
Modèle	HUSQVARNA R 418TsX AWD
Transmission	Transmission automatique
Type de traction	AWD (All-Wheel Drive)
Largeur de coupe	Déterminée par le plateau de coupe
Type de moteur	Moteur à essence
Puissance du moteur	Spécifications non disponibles
Capacité du réservoir de carburant	Spécifications non disponibles
Hauteur de coupe réglable	Oui
Utilisation recommandée	Entretien des pelouses et jardins
Maintenance	Vérification régulière de l'huile, nettoyage du filtre à air
Mesures de sécurité	Porter des équipements de protection, ne pas utiliser par temps humide
Garantie	Conditions de garantie à vérifier auprès du revendeur
Accessoires disponibles	Plateaux de coupe, remorques, accessoires de nettoyage

FOIRE AUX QUESTIONS - R 418TsX AWD HUSQVARNA

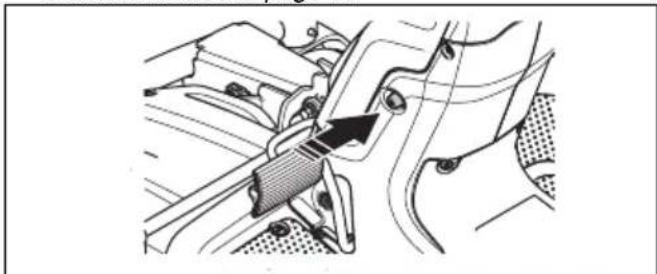

Comment démarrer le HUSQVARNA R 418TsX AWD ?

Pour démarrer le tracteur, assurez-vous que le levier de vitesse est en position neutre, appuyez sur le frein, puis tournez la clé de contact en position 'ON' et démarrez le moteur.

Que faire si le tracteur ne démarre pas ?

Vérifiez que la batterie est chargée, que le coupe-circuit n'est pas activé et que le réservoir de carburant est plein. Assurez-vous également que le levier de vitesse est en position neutre.

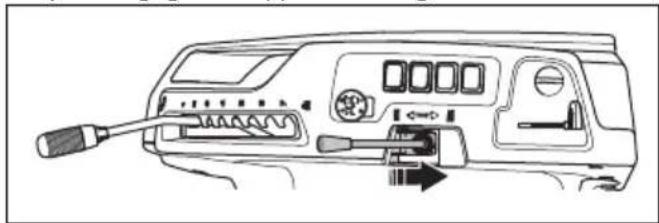

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur de coupe situé sur le tableau de bord ou sous le siège pour ajuster la hauteur de coupe à votre convenance.

Le tracteur fait un bruit inhabituel, que faire ?

Vérifiez le niveau d'huile et l'état des courroies et des lames. Si le bruit persiste, contactez un service de maintenance agréé.

Comment nettoyer le plateau de coupe ?

Pour nettoyer le plateau de coupe, arrêtez le moteur et assurez-vous que les lames sont complètement arrêtées. Utilisez un tuyau d'arrosage ou une brosse pour enlever l'herbe et les débris.

Comment entretenir la batterie du tracteur ?

Vérifiez régulièrement la charge de la batterie, nettoyez les bornes et serrez les connexions. Si la batterie est vieille ou défectueuse, envisagez de la remplacer.

Que faire si les lames ne tournent pas ?

Vérifiez si le levier de commande des lames est en position 'ON'. Si les lames ne tournent toujours pas, inspectez les courroies et les fusibles.

Comment stocker le HUSQVARNA R 418TsX AWD pour l'hiver ?

Nettoyez le tracteur, vidangez l'huile, remplissez le réservoir de carburant avec un stabilisateur et rangez-le dans un endroit sec et abrité.

Quelle est la capacité du réservoir de carburant ?

Le HUSQVARNA R 418TsX AWD a une capacité de réservoir de carburant de 12 litres.

Comment utiliser les accessoires du tracteur ?

Référez-vous au manuel d'utilisation pour des instructions spécifiques sur l'installation et l'utilisation des accessoires compatibles avec votre tracteur.

Où trouver des pièces de rechange ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés Husqvarna ou sur le site officiel de Husqvarna.

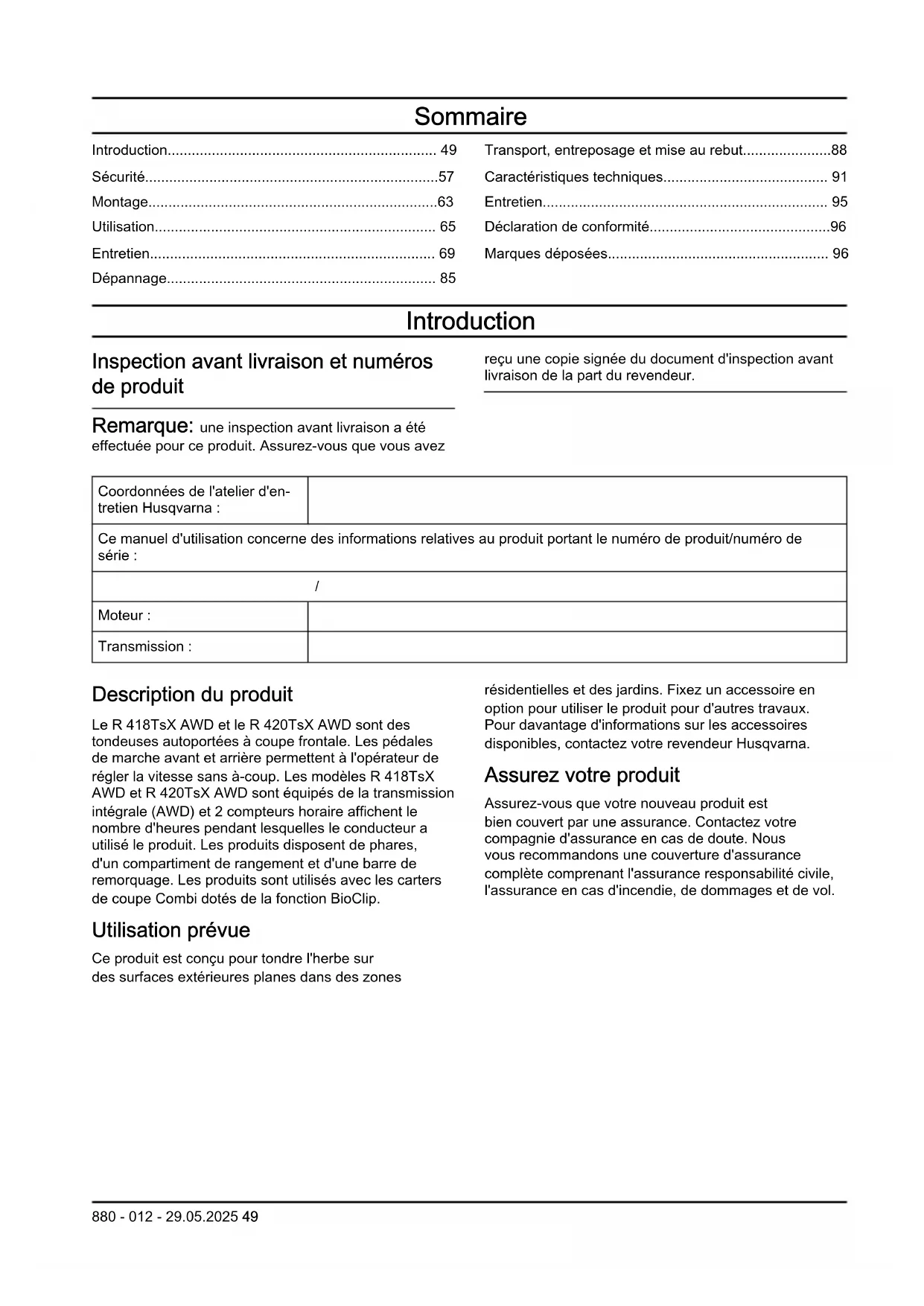

MODE D'EMPLOI R 418TsX AWD HUSQVARNA

Manuel d'utilisation 49-96

Introduction	49
Sécurité	57
Montage	63
Utilisation	65
Entretien	69
Dépannage	85

Transport, entreposage et mise au rebut	88
Caractéristiques techniques	91
Entretien	95
Déclaration de conformité	96
Marques déposées	96

Inspection avant livraison et numéros de produit

reçu une copie signée du document d'inspection avant livraison de la part du revendeur.

Remarque: une inspection avant livraison a été effectuée pour ce produit. Assurez-vous que vous avez

Coordonnées de l'atelier d'en-tretien Husqvarna :
Ce manuel d'utilisation concerne des informations relatives au produit portant le numéro de produit/numéro de série :
/
Moteur :
Transmission :

Description du produit

Le R 418TsX AWD et le R 420TsX AWD sont des tondeuses autoportées à coupe frontale. Les pédales de marche avant et arrière permettent à l'opérateur de régler la vitesse sans à-coup. Les modèles R 418TsX AWD et R 420TsX AWD sont équipés de la transmission intégrale (AWD) et 2 compteurs horaire affichent le nombre d'heures pendant lesquelles le conducteur a utilisé le produit. Les produits disposent de phares, d'un compartiment de rangement et d'une barre de remorquage. Les produits sont utilisés avec les carters de coupe Combi dotés de la fonction BioClip.

Utilisation prévue

Ce produit est conçu pour tondre l'herbe sur des surfaces extérieures planes dans des zones

résidentielles et des jardins. Fixez un accessoire en option pour utiliser le produit pour d'autres travaux. Pour davantage d'informations sur les accessoires disponibles, contactez votre revendeur Husqvarna.

Assurez votre produit

Assurez-vous que votre nouveau produit est bien couvert par une assurance. Contactez votre compagnie d'assurance en cas de doute. Nous vous recommandons une couverture d'assurance complète comprenant l'assurance responsabilité civile, l'assurance en cas d'incendie, de dommages et de vol.

1. Pédale de marche avant
2. Pédale de marche arrière
3. Écran
4. Lever de hauteur de coupe

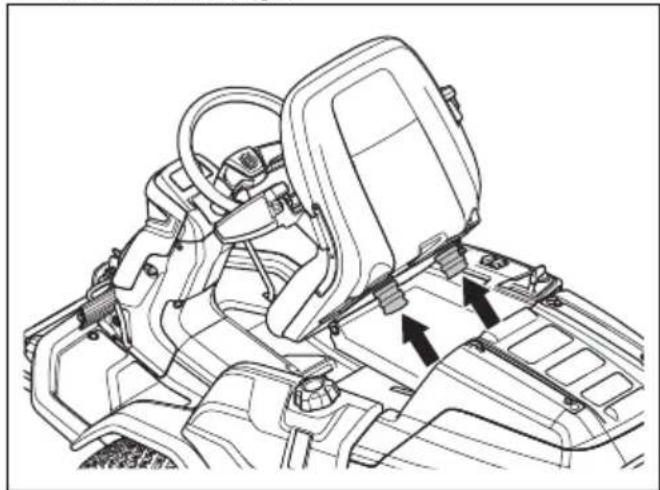

5. Levier de réglage du siège
6. Levier de transfert de poids
7. Levier de levage du carter de coupe
8. Bouton de PDF
9. Interrupteur de fonction de la prise électrique arrière
10. Interrupteur de la prise électrique arrière
11. Interrupteur de la prise électrique sur le côté droit du panneau de commande
12. Interrupteur des phares
13. Clé de contact
14. Lever d'accélération
15. Levier du starter
16. Prise électrique 12 V
17. Attaches du capot du moteur
18. Lever pour embrayer ou débrayer l'unité d'entraînement sur l'arbre arrière
19. Prise électrique arrière 12 V
20. Rails du compartiment de rangement
21. Bouchon du réservoir d'essence
22. Plaque signalétique avec codes optiquement lisibles
23. Lever pour embrayer ou débrayer l'unité d'entraînement sur l'arbre avant

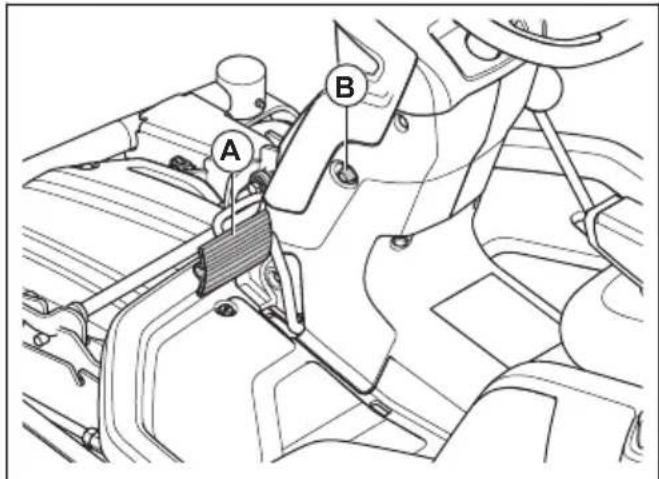

24. Bouton de blocage du frein de stationnement
25. Frein de stationnement et pédale de frein de service

1. Batterie
2. Capteur de carburant
3. Contrôle de présence de l'utilisateur (OPC)
4. Écran
5. Capteur de transfert de poids
6. Feu de travail
7. Feu de route
8. Capteur du carter de coupe
9. Microrupteur du frein de stationnement
10. Fusibles
11. Avertisseur sonore
12. Prise de courant
13. Bouton de PDF
14. Interrupteur des prises électriques
15. Interrupteur des phares
16. Module de commande de tondeuse
17. Solénoïde de démarrage
18. Clé de contact
19. Embrayage de PDF

Module de commande de tondeuse

Le produit est équipé d'un module électronique de commande qui fournit à l'utilisateur des informations sur le produit. Les informations s'affichent sur l'écran du tableau de bord. Reportez-vous à la section Écran d'affichage à la page 55.

Le module électronique permet aux techniciens de se connecter au produit lors de l'entretien.

Husqvarna connect

Le produit est équipé de la technologie sans fil Bluetooth® et peut se connecter aux appareils mobiles sur lesquels l'application Husqvarna Connect est installée. L'application Husqvarna Connect est une application gratuite pour votre appareil mobile. L'application Husqvarna Connect offre des fonctions étendues à votre produit Husqvarna :

• Informations produit détaillées.
• Informations et aide sur les pièces et l'entretien du produit.

Bluetooth® technologie sans fil

Les produits dotés de la technologie sans fil Bluetooth® intégrée peuvent se connecter aux appareils mobiles et activent des fonctionnalités supplémentaires.

Le symbole de la technologie sans fil Bluetooth® s'allume lorsque votre appareil mobile est connecté au produit.

Husqvarna fleet services™

Husqvarna Fleet Services™ est une solution cloud qui permet au gestionnaire du parc commercial d'avoir un aperçu de tous les produits. Pour en savoir plus sur Husqvarna Fleet Services™, reportez-vous à la section www.husqvarna.com.

Se connecter au produit avec husqvarna fleet services™

1. Téléchargez l'application Husqvarna Fleet Services™ sur votre appareil mobile.
2. Connectez-vous à l'application Husqvarna Fleet Services™.
3. Suivez les instructions pour appairer le produit avec Husqvarna Fleet Services™.

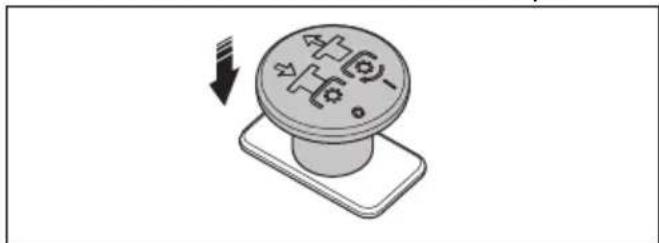

Interrupteur de PDF (prise de force)

L'interrupteur de PDF permet d'engager et de désengager l'embrayage de PDF et le carter de coupe ou tout autre équipement qui lui est accouplé. Les conditions de démarrage correctes doivent être respectées pour engager l'entraînement des lames. Reportez-vous à la section Conditions de fonctionnement à la page 60 pour connaître les conditions de démarrage correctes.

- Tirez le bouton de PDF pour engager l'entraînement des lames ou des autres équipements.

- Appuyez sur le bouton de PDF pour désengager l'entraînement des lames ou des autres équipements.

Fonction de transfert de poids

La fonction de transfert de poids déplace le poids de l'accessoire vers le produit. La pression au sol augmente sur les roues avant du produit et diminue sur les roues pivotantes. Activez la fonction de transfert de poids pour obtenir un résultat optimal lorsque vous coupez de l'herbe, même lorsque vous utilisez un balai. Pendant le déneigement, Husqvarna recommande de désactiver la fonction de transfert de poids pour appliquer une pression au sol maximale.

sur l'accessoire. Le cadre de l'équipement ne peut pas être complètement abaissé si la fonction de transfert de poids est activée.

AVERTISSEMENT: Pour éviter tout risque d'écrasement, la fonction de transfert de poids doit être désactivée lorsque vous changez d'accessoire.

Phares

Le phare est équipé d'un feu de travail et d'un feu de route.

Poussez l'interrupteur pour allumer les feux de travail (B) ou les éteindre (A). Poussez l'interrupteur pour allumer les feux de route et les feux de travail (C) ou les éteindre (A).

A B C

Les feux de travail restent allumés pendant 3 minutes après la coupure du contact. Lorsque les phares sont allumés, l'écran affiche le symbole de phare. Reportez-vous à la section Écran d'affichage à la page 55.

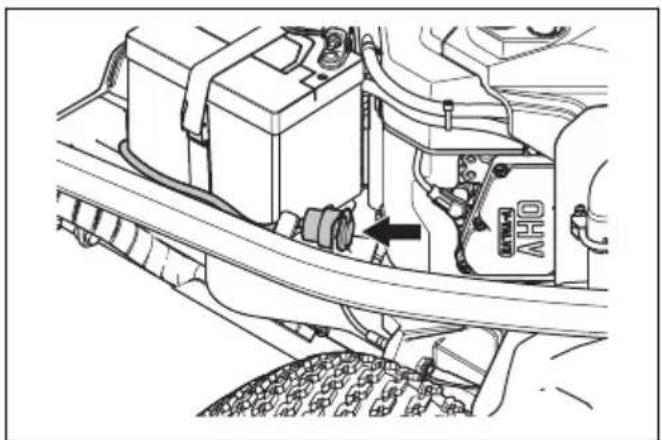

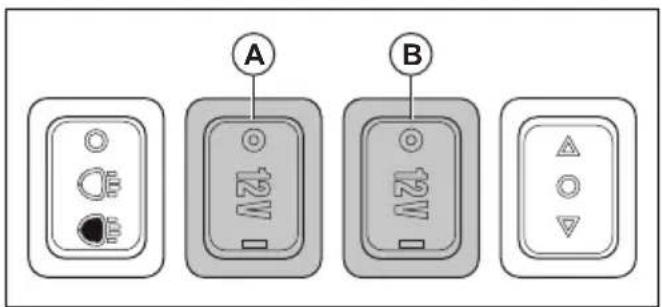

Prise de courant

Le produit dispose de 2 prises électriques. La prise électrique sur le panneau de commande côté droit près du siège présente une tension de 12 V.

La prise électrique dans le carter moteur présente une tension de 12 V.

• Appuyez sur l'interrupteur (A) pour activer ou désactiver la prise électrique sur le panneau de commande côté droit.
• Appuyez sur l'interrupteur (B) pour activer ou désactiver la prise électrique dans le carter moteur.

A B

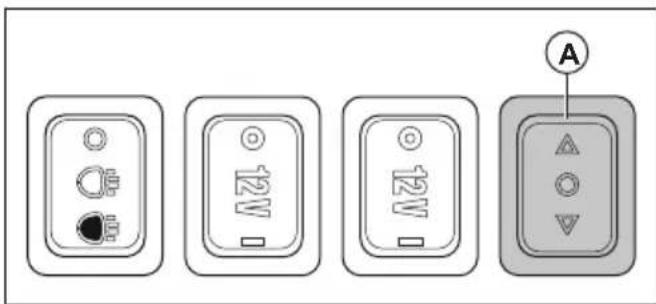

Interrupteur de fonction de la prise électrique arrière

L'interrupteur de fonction (A) est utilisé pour actionner certains des accessoires homologués connectés à la prise électrique arrière. L'interrupteur de fonction dispose de différentes fonctions sur différents types d'accessoires. Pour obtenir la liste des accessoires, reportez-vous au manuel de l'opérateur.

Le produit dispose de 2 compteurs horaires sur l'écran. Les compteurs horaires affichent le nombre d'heures de fonctionnement du moteur, au total (A) et pendant la période de fonctionnement (B). Le dernier chiffre du compteur horaire de la période de fonctionnement indique les dixièmes d'heures (6 minutes).

Le temps où le contact est mis sans que le moteur tourne n'est pas enregistré.

Remarque: le compteur horaire total (A) affiche uniquement les heures complètes.

Remarque: une période de fonctionnement correspond à la durée de fonctionnement du moteur sur une journée. Une nouvelle période de fonctionnement commence lorsque le moteur est coupé pendant au moins 6 heures.

A B h h

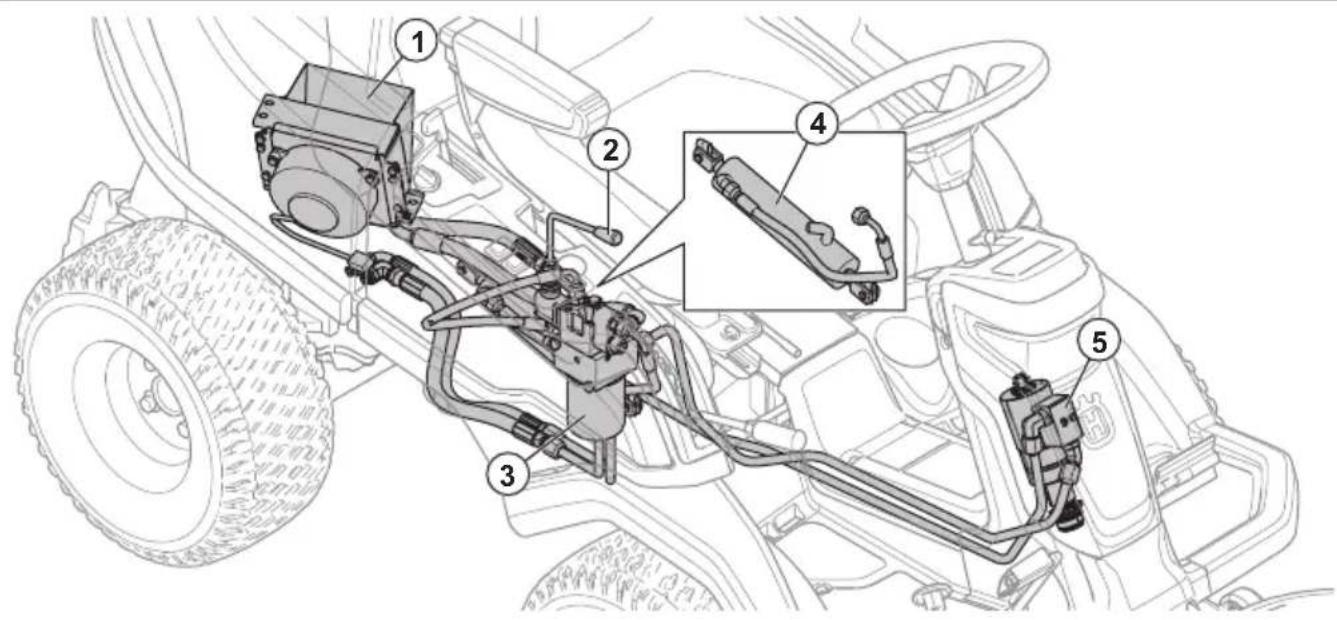

Présentation du système hydraulique

1. Refroidisseur d'huile hydraulique
2. Levier de levage
3. Filtre à huile
4. Cylindre
5. Unité de direction centrale

Pédales de marche avant et arrière

La vitesse se règle progressivement avec 2 pédales. La pédale gauche (A) permet de se déplacer vers l'avant et la pédale droite (B) sert à se déplacer vers l'arrière. Le produit freine lorsque les pédales sont relâchées.

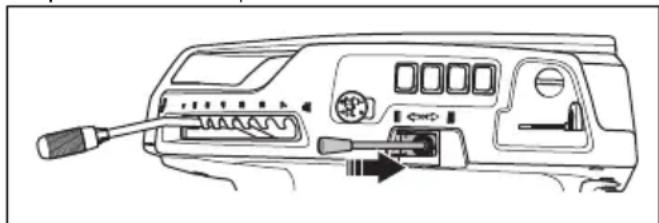

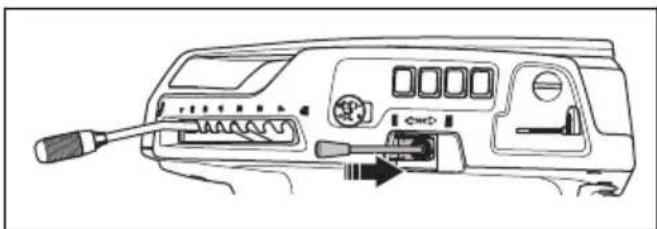

Lever de levage hydraulique du carter de coupe

Le levier de levage contrôle le levage hydraulique. Utilisez le levage hydraulique pour relever le carter de coupe en position de transport ou pour l'abaisser en position de tonte. Ce levage utilise la pression hydraulique. Le moteur doit être démarré pour que le levage fonctionne.

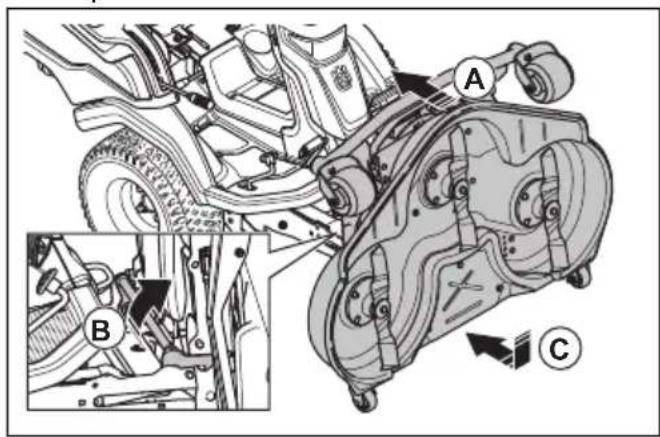

Les carters de coupe pour ce produit sont de type Combi avec fonction BioClip. La fonction BioClip coupe l'herbe et la transforme en engrais. Les carters de coupe Combi sont aussi utilisables sans la fonction BioClip. Sans la fonction BioClip, l'herbe est éjectée vers l'arrière.

Écran d'affichage

L'écran du tableau de bord affiche des informations sur l'état du produit.

1 2 3 4 5 6 7 RPM Low Hi 9 (P) 10 11 12 13 15 14 OFF 16 20 17 18 h h

1. Indicateur de pente, voir Indicateur de pente à la page 60.
2. Indicateur de température hydraulique
3. Indicateur de pression d'huile
4. Indicateur de niveau de batterie
5. Indicateur de présence de carter de coupe
6. Indicateur de PDF
7. Compte-tours
8. Régime moteur recommandé pendant le fonctionnement du produit.
9. Voyant de frein de stationnement
10. Contrôle de présence de l'utilisateur (OPC)
11. Jauge de carburant
12. Indicateur de feux de travail ou de feux de route
13. Bluetooth®
14. Transfert de poids désengagé
15. Indicateur d'entretien
16. Jauge de niveau de carburant mesurée par paliers de 5 %
17. Indicateur de faible niveau de carburant
18. Durée de fonctionnement totale
19. Verrouillage numérique
20. Durée de fonctionnement

Remarque: L'apparence de l'écran peut varier en fonction des modèles.

Symboles concernant le produit

AVERTISSEMENT : soyez prudent et utilisez le produit correctement. Ce produit peut causer des blessures graves, voire mortelles, à l'opérateur ou à d'autres personnes.

Lisez le manuel d'utilisation et assurez-vous de bien comprendre les instructions avant d'utiliser ce produit.

Lames en rotation. Maintenez toutes les parties du corps à l'écart.

Avertissement : pièces rotatives. Maintenez toutes les parties du corps à l'écart.

N'utilisez jamais la machine si des personnes, en particulier des enfants ou des animaux domestiques, se trouvent à proximité immédiate.

Regardez derrière vous avant et pendant que vous effectuez une marche arrière avec la machine.

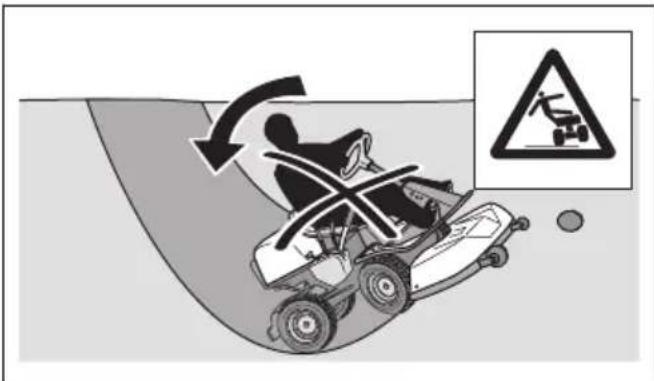

Ne coupez jamais l'herbe en travers d'une pente. Ne coupez pas l'herbe sur un sol dont la pente est supérieure à 10°. Reportez-vous à la section Pour couper l'herbe sur des terrains en pente à la page 60.

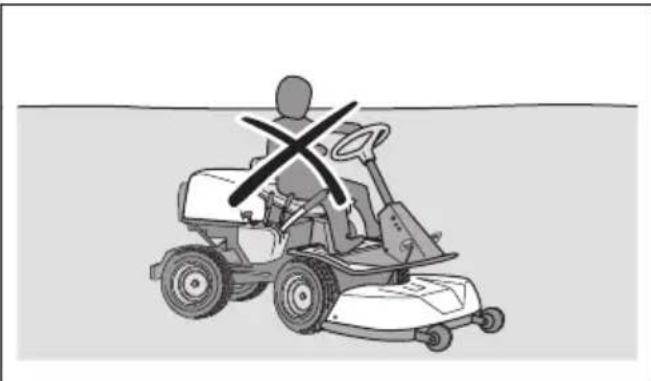

Ne transportez jamais de passagers sur le produit ou l'équipement.

Marche avant.

Point mort.

Marche arrière.

Frein de stationnement.

Ce produit est conforme aux directives CE en vigueur.

Le produit est conforme aux directives de l'Union douanière eurasiatique en vigueur. Valable uniquement pour R 420TsX AWD.

Étiquette relative aux émissions sonores dans l'environnement selon les directives et réglementations européennes et du Royaume-Uni et la législation de la Nouvelle-Galles du Sud « Protection of the Environment Operations (Noise Control) Regulation 2017 ». Le niveau de puissance sonore garanti du produit est spécifié dans la section Caractéristiques techniques à la page 91 et sur l'étiquette.

Utilisez toujours des protège-oreilles agréés.

Transfert de poids désengagé.

Transfert de poids engagé.

Arrêtez le moteur.

Démarrer le moteur.

Vitesse du moteur – rapide.

Vitesse du moteur – lente.

Carburant.

Max. 10 % d'éthanol.

Hauteur de coupe.

Position d'entretien du levier de hauteur de coupe.

Les lames sont engagées.

Les lames sont désengagées.

Position de transport du carter de coupe.

Position d'utilisation du carter de coupe.

Engager et désengager le système d'entraînement.

Niveau d'huile.

QR code

yyyywwxxxx La plaque signalétique ind-

désigne le numéro de série. aaaa désigne l'année de production et ww désigne la semaine de production.

Remarque : les autres symboles/autocollants présents sur le produit concernent des exigences de certification spécifiques à certains marchés.

Symboles de conformité

FR Cet appareil se recycle À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHÉTERIE OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Ce produit est conforme aux directives applicables du décret français n° 2014-1577. Ne jetez pas ce produit dans les déchets ménagers. Il doit être mis au rebut conformément aux réglementations environnementales locales en vigueur.

Émissions euro v

AVERTISSEMENT: toute altération

du moteur a pour effet d'annuler l'homologation de type UE de ce produit.

Endommagement du produit

Nous ne sommes pas responsables des dommages subis par le produit si :

• le produit n'est pas correctement réparé;
• le produit est réparé avec des pièces qui ne proviennent pas du fabricant ou qui ne sont pas homologuées par le fabricant;
• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant;
• le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuée.

Assistance

Pour obtenir de l'aide concernant le produit, rendez-vous dans la section Support du site afin d'accéder aux instructions, aux guides de dépannage ou pour utiliser le libre-service et l'assistant de produit Husqvarna (si disponibles sur votre marché). Pour obtenir de l'aide concernant le produit, contactez votre atelier d'entretien Husqvarna.

Définitions de sécurité

Des avertissements, des recommandations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

AVERTISSEMENT: Symbole utilisé en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées.

REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériaux ou les environs si les instructions du manuel ne sont pas respectées.

Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

Instructions générales de sécurité

AVERTISSEMENT: Ce produit peut couper les mains et les pieds. Il peut aussi projeter des objets. Des blessures graves ou mortelles peuvent se produire si vous ne respectez pas les consignes de sécurité.

AVERTISSEMENT: N'utilisez plus un produit dont les équipements de coupe sont endommagés. Les équipements de coupe peuvent projeter des objets

et provoquer des blessures graves, voire mortelles. Remplacez les lames endommagées immédiatement.

AVERTISSEMENT: Ce produit génère un champ électromagnétique durant son fonctionnement. Ce champ peut, dans certaines circonstances, perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser ce produit.

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Soyez toujours prudent et utilisez votre bon sens. Évitez les situations que vous n'êtes pas sûr de maîtriser. Si, après avoir lu le manuel d'utilisation, vous n'êtes toujours pas sûr de la procédure à suivre, demandez conseil à un expert avant de poursuivre.
• Veuillez lire attentivement et comprendre le manuel de l'utilisateur et les instructions concernant la machine avant de la mettre en marche.
• Apprenez à utiliser la machine et ses commandes en toute sécurité et apprenez à l'arrêter rapidement.
• Apprenez à reconnaître les autocollants de sécurité.
• Veuillez à ce que la machine reste propre pour pouvoir lire clairement les symboles et les autocollants.
• N'oubliez pas que l'opérateur sera tenu responsable des accidents occasionnés à des tiers et à leurs biens.
• Ne transportez pas de passagers. La machine doit être utilisée par une seule personne.

- Ne laissez pas la machine sans surveillance lorsque le moteur tourne. Arrêtez toujours les lames, tirez le frein de stationnement, arrêtez le moteur et retirez la clé de contact avant de laisser la machine sans surveillance.

• Utilisez la machine uniquement à la lumière du jour ou dans des conditions d'éclairage appropriées. Maintenez la machine à une distance de sécurité des ornières et autres irrégularités du sol. Soyez attentif à d'autres risques possibles.
• N'utilisez pas la machine par mauvais temps, par exemple en cas de brouillard, de pluie, d'humidité, de vent violent, de froid intense, de risque d'éclair, etc.
• Repérez et marquez les pierres et les autres obstacles fixes afin d'éviter les collisions.
• Débarrassez la zone de travail d'objets tels que des pierres, des jouets ou encore des câbles risquant d'être happés et éjectés par les lames de la machine.

• Ne laissez pas des enfants ou d'autres personnes non homologuées utiliser ou entretenir la machine. L'âge minimum de l'utilisateur peut être régi par les législations locales.
• Assurez-vous que personne ne se trouve à proximité de la machine lorsque vous démarrez le moteur, embrayez l'unité d'entraînement ou commencez à avancer avec la machine.
• Faites attention à la circulation lorsque vous tondez à proximité d'une route ou que vous traversez une route.
• N'utilisez pas la machine si vous êtes fatigué, avez bu de l'alcool ou pris des médicaments susceptibles d'affecter votre vue, votre jugement ou la maîtrise de votre corps.
• Garez toujours la machine sur une surface plane et le moteur arrêté.

Consignes de sécurité pour les enfants

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

- Des accidents graves peuvent se produire si vous quittez des yeux les enfants se trouvant à proximité de la machine. Les enfants peuvent être attirées par la machine et par la tonte. Il est fort possible que les enfants ne resteront pas là où vous les avez vus pour la dernière fois.

- Éloignez les enfants de la zone à tondre. Assurez-vous qu'un adulte supervise les enfants.

- Soyez attentif et arrêtez la machine si des enfants pénètrent dans la zone de travail. Soyez très prudent.

À l'approche de coins, de buissons, d'arbres ou de tout autre objet qui empêche d'avoir une vue dégagée.

• Avant et pendant que vous faites une marche arrière avec la machine, vérifiez l'absence de petits enfants à proximité en regardant en arrière et vers le bas.
• Ne faites pas monter d'enfants sur la machine. Ils risquent de tomber et de se blesser gravement ou d'empêcher de manœuvrer la machine en toute sécurité.
• Ne laissez pas des enfants utiliser la machine.

Avertissement: ne touchez pas

le moteur ou le système d'échappement pendant ou directement après utilisation. Le moteur et le système d'échappement des gaz deviennent très chauds pendant le fonctionnement. Risque de brûlures, d'incendie ou de dégâts matériels ou des zones adjacentes. Lors de l'utilisation du produit, restez à distance des buissons et autres éléments.

Avertissement: lisez les instructions qui suivent avant d'utiliser le produit.

• Regardez toujours vers le bas et l'arrière avant et pendant que vous effectuez une marche arrière. Soyez attentif aux grands et aux petits obstacles.
• Réduisez la vitesse avant de prendre un virage.
• Arrêtez les lames lorsque vous vous déplacez dans des zones que vous ne tondez pas.

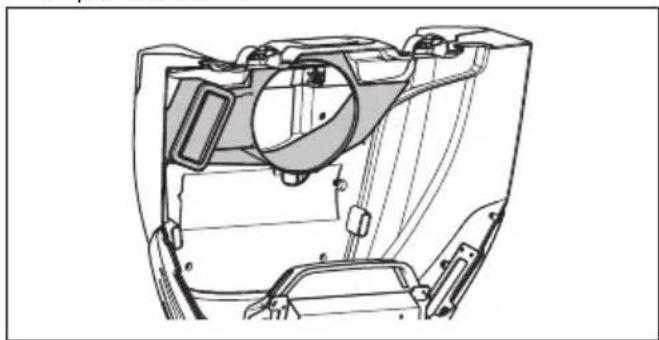

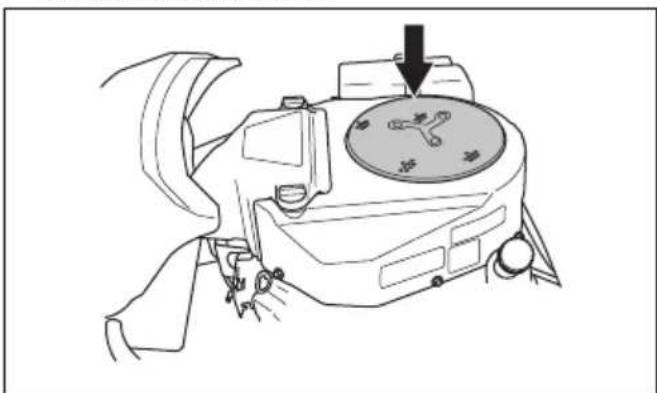

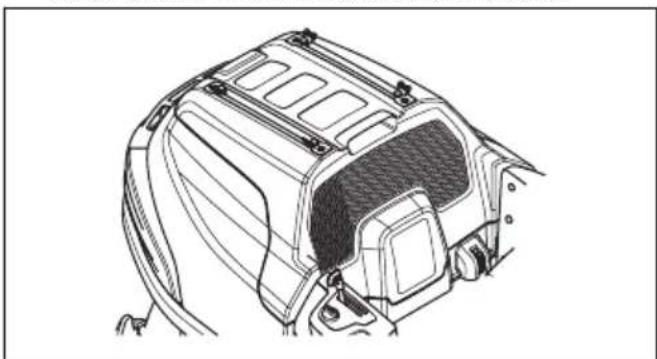

- Avant d'utiliser le produit, débarrassez la prise d'air froid du moteur des résidus d'herbe et de la saleté. Si la prise d'air froid est bloquée, le moteur risque d'être endommagé.

• Déplacez-vous autour des pierres et d'autres objets de taille importante avec précaution et assurez-vous que les lames ne heurtent pas les objets.
• Ne passez pas avec le produit par-dessus des objets. Arrêtez et examinez la machine et le carter de coupe si vous avez heurté ou si vous êtes passé avec le produit par-dessus un objet. Si nécessaire, effectuez les réparations requises avant de redémarrer.

Avertissement: lisez les instructions qui suivent avant d'utiliser le produit.

• Utilisez un équipement de protection individuel homologué lorsque vous utilisez le produit. L'équipement de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures en cas d'accident. Faites appel à votre revendeur pour vous aider à sélectionner l'équipement adéquat.
• Utilisez des protège-oreilles homologués. Une exposition prolongée au bruit risque de causer des lésions auditives permanentes.
• Portez des bottes ou des chaussures antidérapantes et résistantes. Des embouts de sécurité en acier sont recommandés. Ne portez pas de chaussures ouvertes et ne soyez pas pieds nus lorsque vous utilisez le produit.

• Portez des gants de protection en cas de besoin, par exemple lorsque vous fixez, examinez ou nettoyez l'équipement de coupe.
• Ne portez pas de vêtements amples, de bijoux ou d'autres articles pouvant s'accrocher dans les pièces mobiles.
• Gardez toujours une trousse de premiers soins et un extincteur à portée de main.

Avertissement: lisez les instructions qui suivent avant d'utiliser le produit.

- N'utilisez pas un produit dont les dispositifs de sécurité sont endommagés ou ne fonctionnent pas

correctement. Contrôlez les dispositifs de sécurité régulièrement. Si les dispositifs de sécurité sont endommagés, parlez-en à votre atelier d'entretien HUSQVARNA.

- Ne modifiez aucun dispositif de sécurité. N'utilisez pas le produit si les plaques de protection, les couvercles de protection, les interrupteurs de sécurité ou d'autres dispositifs de protection ne sont pas fixés ou sont endommagés.

Pour contrôler la serrure de contact

• Démarrez et arrêtez le moteur pour contrôler la serrure de contact. Consultez les sections Pour démarrer le moteur à la page 67 et Pour arrêter le moteur à la page 68.
• Assurez-vous que le moteur démarre lorsque vous tournez la clé de contact sur la position START.
• Assurez-vous que le moteur s'arrête immédiatement lorsque vous tournez la clé de contact sur la position STOP.

Conditions de fonctionnement

Les conditions suivantes sont nécessaires au démarrage du moteur :

• Le frein de stationnement est serré.
• L'entraînement des lames est désengagé.

Le moteur doit s'arrêter dans les situations suivantes :

- Le frein de stationnement n'est pas serré et l'opérateur se lève de son siège.

L'entraînement des lames doit s'arrêter dans les situations suivantes :

• Le frein de stationnement est serré et l'opérateur se lève de son siège. • Le bouton de PDF est enfoncé.

Essayez de démarrer le moteur lorsque l'une des conditions n'est pas remplie. Modifiez les conditions et réessayez. Procédez à ce contrôle quotidiennement.

Indicateur de pente

L'indicateur de pente affiche un avertissement lorsque le produit est utilisé dans des pentes > 10 %.

Pour vérifier les pédales de marche avant et de marche arrière

1. Faites démarrer le produit.
2. Assurez-vous que les pédales de marche avant et de marche arrière ne sont pas bloquées et peuvent être utilisées librement.
3. Appuyez sur la pédale de marche avant avec précaution pour avancer.
4. Relâchez la pédale de marche avant pour freiner. Assurez-vous que le frein s'engage lorsque la pédale de marche avant est relâchée.
5. Effectuez la même procédure pour la pédale de marche arrière.

Remarque : le produit est équipé d'un frein automatique qui s'engage lorsque vous relâchez les pédales. Pour réduire la vitesse plus rapidement, appuyez sur l'autre pédale.

1. Assurez-vous que le produit ne bouge pas lorsque les pédales de marche avant et arrière ne sont pas engagées.

Frein de stationnement

AVERTISSEMENT: Si le frein de stationnement ne fonctionne pas, la machine peut commencer à se déplacer et occasionner des blessures ou des dégâts. Assurez-vous que le frein de stationnement est régulièrement examiné et réglé.

Reportez-vous à la section Pour contrôler le frein de stationnement à la page 74.

Silencieux

Le silencieux est conçu pour réduire au maximum le niveau sonore et rejeter les gaz d'échappement loin du conducteur.

N'utilisez pas le produit si le silencieux est manquant ou défectueux. Un silencieux endommagé augmente le niveau sonore et le risque d'incendie.

AVERTISSEMENT: Le silencieux devient très chaud pendant et après utilisation et lorsque le moteur fonctionne au régime de ralenti. Soyez vigilant à proximité des matériaux inflammables et/ou des fumées pour prévenir tout risque d'incendie.

Pour contrôler le silencieux

Examinez le silencieux régulièrement pour s'assurer qu'il est correctement fixé et qu'il n'est pas endommagé.

Capots de protection

Les capots de protection manquants ou endommagés augmentent le risque de blessure sur les parties mobiles et les surfaces chaudes. Contrôlez les capots de protection avant d'utiliser le produit. Assurez-vous que les capots de protection sont correctement fixés et qu'ils ne sont pas fissurés ou endommagés. Remplacez tout capot endommagé.

Pour couper l'herbe sur des terrains en pente

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• La tonte d'herbe sur des terrains en pente accroît le risque que vous perdiez le contrôle du produit et qu'il se retourne. Cela peut provoquer des blessures graves, voire mortelles. Il est nécessaire de tondre l'herbe avec précaution sur les pentes. Si vous ne pouvez pas remonter une pente en marche arrière ou si vous ne vous sentez pas en sécurité, ne procédez pas à la tonte.
• Retirez les obstacles tels que les pierres et les branches.
• Tondez la pente de bas en haut et de haut en bas, et non en travers.
• Ne descendez pas une pente avec le carter de coupe levé.
• Ne faites pas fonctionner la machine sur un sol dont la pente est supérieure à.

• Ne démarrez et n'arrêtez pas la machine en pente.
• Sur un terrain en pente, déplacez la machine lentement et sans à-coups.
• Ne faites pas de changements brusques de vitesse ou de direction.
• Ne tournez pas plus que nécessaire. Tournez lentement et progressivement lorsque vous déplacez la machine le long d'une pente. Déplacez-vous à faible vitesse. Tournez le volant avec précaution.
• Identifiez et ne passez pas avec la machine au-dessus de sillons, de trous ou de bosses. Il y a plus de risque que la machine se retourne lorsque le sol n'est pas plat. L'herbe haute peut cacher des obstacles.
• Ne tondez pas d'herbe à proximité de bordures, de fossés ou de talus. La machine risque de soudainement se renverser si une roue atteint le bord d'une pente raide ou d'un fossé, ou si un bord cède. Il existe un risque de noyade si la machine tombe dans l'eau.

• Ne tondez pas d'herbe mouillée. Elle rend le terrain glissant et risque de faire perdre leur adhérence aux pneus et de faire ainsi déraper la machine.
• Ne mettez pas votre pied au sol pour essayer de rendre la machine plus stable.
• Déplacez la machine avec précaution si un accessoire ou tout autre objet qui pourrait rendre la machine moins stable s'est attaché.
• Pour augmenter la stabilité, fixez des contrepoids. Pour davantage d'informations, contactez votre revendeur.

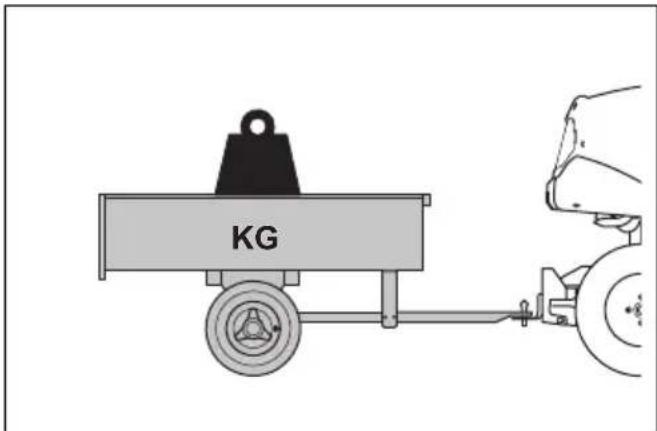

Sécurité lors du remorquage

• Utilisez uniquement un équipement de remorquage homologué par HUSQVARNA.
• Utilisez la barre de remorquage pour atteler l'équipement.
• Ne remorquez pas un équipement dépassant le poids de remorquage maximal autorisé. Reportez-vous à la section Caractéristiques techniques à la page 91.

KG

• Assurez-vous que personne ne se trouve à proximité du produit lorsque vous remorquez un équipement. - Soyez prudent lorsque vous remorquez un équipement sur des terrains en pente ou accidentés. - Utilisez le produit à vitesse réduite lorsque vous remorquez un équipement.

Sécurité carburant

AVERTISSEMENT: Faites attention avec le carburant. Il est très inflammable et

peut provoquer des blessures ou des dégâts matériels.

Avertissement: lisez les instructions qui suivent avant d'utiliser le produit.

• Ne remplissez pas le réservoir de carburant à l'intérieur.
• L'essence et les fumées d'essence sont nocives et très inflammables. Faites attention à l'essence pour éviter les risques de blessures ou d'incendie.
• Ne retirez pas le bouchon du réservoir de carburant et ne remplissez pas le réservoir quand le moteur tourne.
• Laissez le moteur se refroidir avant de faire le plein.
• Ne fumez pas lorsque vous remplissez le réservoir de carburant.
• Ne remplissez pas le carburant à proximité d'étincelles ou de flammes nues.
• S'il y a des fuites dans le système de carburant, ne démarrez pas le moteur jusqu'à ce que les fuites soient réparées.
• Ne remplissez pas au-delà du niveau de carburant recommandé. La chaleur du moteur et du soleil dilate le carburant. Le carburant peut déborder si le réservoir est trop rempli.
• Ne remplissez pas excessivement. Si, par accident, vous versez du carburant sur la machine, nettoyez le carburant répandu et attendez que ce soit sec avant de démarrer le moteur. Si vous renversez du carburant sur vos vêtements, changez-les.
• Entreposez le carburant uniquement dans des récipients homologués.
• Entreposez la machine et le carburant de façon à éviter le risque de fuite ou de vapeurs de carburant pouvant causer des dégâts.
• Videz le carburant dans un récipient homologué à l'extérieur et loin de toute flamme nue.

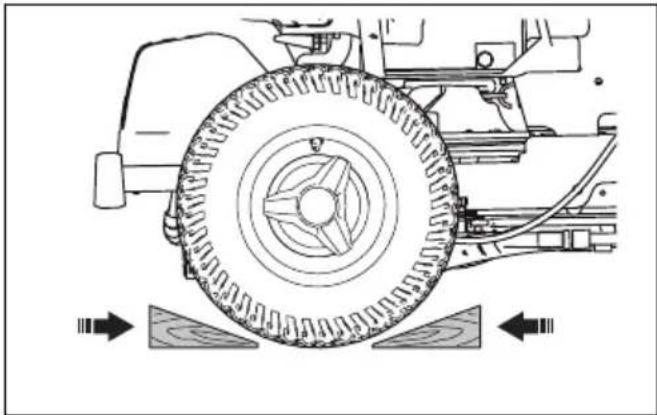

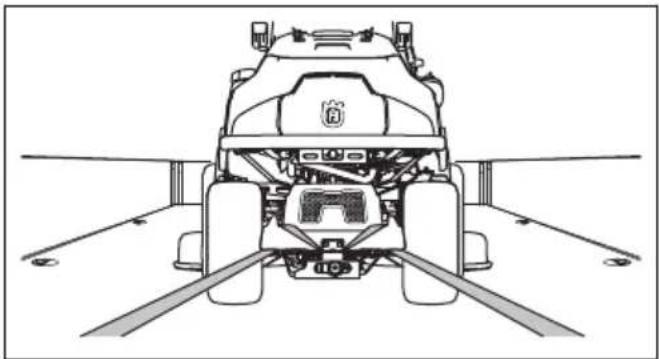

Sécurité de transport

• Utilisez un véhicule de transport homologué pour le transport du produit.
• La machine est lourde et peut causer des blessures par écrasement. Soyez prudent lorsque vous chargez ou déchargez la machine d'un véhicule ou d'une remorque.
• La législation nationale ou locale des marchés peut imposer des limites au transport du produit.
• Le conducteur du véhicule de transport est tenu de fixer et de sécuriser le produit pendant le transport. Reportez-vous à la section Transport à la page 88.

Consignes de sécurité relatives à l'utilisation de la batterie

AVERTISSEMENT: Une batterie endommagée peut exploser et causer des blessures. Si la batterie présente une déformation ou est endommagée, contactez un atelier d'entretien HUSQVARNA.

AVERTISSEMENT: lisez les instructions qui suivent avant d'utiliser le produit.

AVERTISSEMENT: des étincelles peuvent se produire lorsque vous chargez ou remplacez la batterie. Cela peut provoquer l'explosion de la batterie, un incendie et des blessures aux yeux. Aucune étincelle ne peut se produire dans le circuit lorsque le câble de masse de la batterie est débranché.

• Portez des lunettes de protection lorsque vous êtes à proximité des batteries.
• Conservez la batterie hors de portée des enfants.
• Mettez au rebut les batteries remplacées. Reportez-vous à la section Mise au rebut à la page 90.

Respectez les instructions suivantes pour éviter toute étincelle :

• Ne portez pas de montres, de bijoux ou d'autres objets métalliques lorsque vous vous trouvez à proximité de la batterie.
• Assurez-vous que le bouchon du réservoir est correctement fixé.
• Ne stockez pas les liquides inflammables dans des récipients ouverts.
• Conservez les matériaux inflammables à une distance minimale de 1 m lorsque vous rechargez la batterie.
• N'effectuez pas de travaux sur le circuit du moteur du démarreur à proximité de déversements de carburant.
• La batterie est susceptible de dégager des gaz explosifs. Ne fumez pas à proximité de la batterie. Maintenez la batterie à l'écart des flammes nues et des étincelles.
• Débranchez en premier le câble de masse de la batterie et rebranchez-le en dernier.
• Veillez à ne pas provoquer de courts-circuits avec vos outils.
• Veillez à ne pas court-circuiter les connexions du relais de démarreur afin d'actionner le moteur du démarreur.

Respectez les instructions suivantes lorsque vous chargez la batterie :

• Rechargez la batterie dans un espace bien aéré.
• Chargez la batterie à 12 V pendant au moins 4 heures. Utilisez le chargeur de batterie Husqvarna.
• Assurez-vous que la tension du chargeur de batterie est identique à celle de la batterie.
• Arrêtez la charge si la température de la batterie dépasse 45 °C.

Consignes de sécurité pour l'entretien

AVERTISSEMENT: Le produit est lourd et peut provoquer des blessures ou endommager des biens ou la zone adjacente. N'effectuez pas l'entretien du moteur ou du carter de coupe sans que ces conditions ne soient remplies :

• Le moteur est coupé.
• La machine est garée sur un sol plat.
• Le frein de stationnement est appliqué. • La clé de contact est retirée.
• L'unité de coupe est désengagée.
• Les câbles d'allumage sont débranchés des bougies.

AVERTISSEMENT: Les gaz d'échappement du moteur contiennent du monoxyde de carbone, un gaz inodore, toxique et très dangereux. Ne faites pas fonctionner le produit dans des endroits clos ou dans lesquels le débit d'air n'est pas suffisant.

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

- Pour de meilleures performances et des raisons de sécurité, procédez à l'entretien de la

machine régulièrement, comme indiqué dans le schéma d'entretien. Consultez la section Calendrier d'entretien à la page 69.

• Des décharges électriques peuvent causer des blessures. Ne touchez pas les câbles lorsque le moteur tourne. Ne testez pas le fonctionnement du système d'allumage avec vos doigts.
• Ne démarrez pas le moteur si les capots de protection sont retirés. Il existe un risque élevé de blessure en cas de manipulation de pièces en mouvement ou brûlantes.
• Laissez la machine refroidir avant de procéder à des tâches d'entretien à proximité du moteur.
• Les lames sont tranchantes et présentent un risque de coupures. Enroulez des protections autour des lames ou utilisez des gants de protection lorsque vous manipulez les lames.

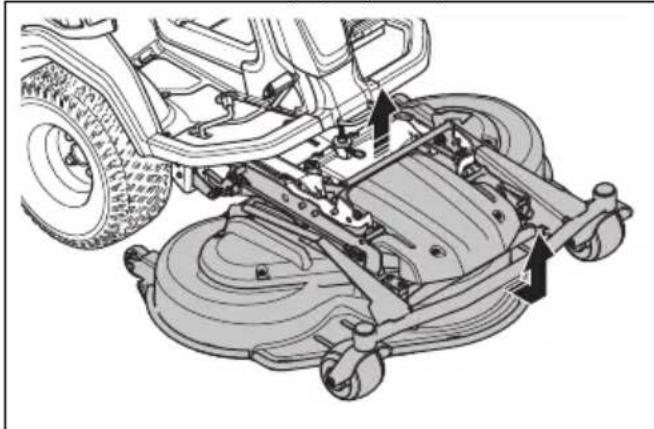

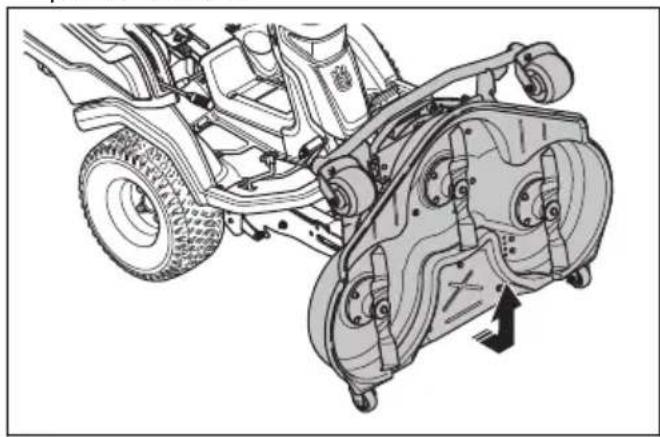

• Mettez toujours le carter de coupe en position d'entretien pour le nettoyer. Ne garez pas la machine près du bord d'un fossé ou d'une pente pour pouvoir accéder au carter de coupe.

REMARQUE: Lisez les instructions de mise en garde qui suivent avant d'utiliser la machine.

• Ne retournez pas le moteur si la bougie ou le câble d'allumage ont été retirés.
• Assurez-vous que tous les écrous et boulons sont correctement serrés et que l'équipement est en bon état.
• Ne changez pas le réglage des régulateurs. Si la vitesse du moteur est trop élevée, cela peut endommager les composants du produit. Consultez la section Caractéristiques techniques à la page 91 pour connaître la vitesse du moteur maximum autorisée.
• La machine est homologuée uniquement avec l'équipement fourni ou recommandé par le fabricant.

Montage

AVERTISSEMENT: Assurez-vous de lire et de comprendre le chapitre dédié à la sécurité avant de monter l'appareil.

Pour fixer le carter de coupe

1. Garez la machine sur une surface plane.
2. Serrez le frein de stationnement.
3. Réglez le levier de levage du carter de coupe en position de transport.

1. Relevez le levier de transfert de poids pour désengager le transfert de poids.

1. Réglez le levier de levage du carter de coupe en position de tonte.

1. Arrêtez le moteur.
2. Réglez le levier de hauteur de coupe en position d'entretien.

1. Alignez le carter de coupe sur le cadre de l'équipement.

1. Poussez l'unité de coupe dans le cadre de l'équipement jusqu'au bout.

1. Abaissez la poignée de blocage.

1. Réglez le levier de levage du carter de coupe en position de transport.

1. Abaissez le levier de transfert de poids pour engager le transfert de poids.

Pour retirer le carter de coupe

AVERTISSEMENT: Pour éviter tout risque d'écrasement, la fonction de transfert

La fonction de transfert de poids doit être désactivée lorsque vous changez d'accessoire.

1. Effectuez les étapes 1 à 7 pour fixer le carter de coupe à la page 63.
2. Tirez et maintenez la poignée de blocage.

1. Tenez le bord avant du carter de coupe et tirez vers l'avant tout en maintenant la poignée de blocage. Tirez le carter de coupe jusqu'à la position finale.

Remarque: Si vous ne pouvez pas tirer le carter de coupe jusqu'à sa position finale, relâchez la poignée de blocage puis tirez-la de nouveau.

1. Tirez et maintenez la poignée de blocage puis levez l'avant du carter de coupe jusqu'à ce qu'il soit libéré. Levez jusqu'à ce que l'avant du carter de coupe soit libéré du cadre de l'équipement.
2. Extrayez le carter de coupe.

Utilisation

AVERTISSEMENT: Avant d'utiliser le produit, vous devez lire et comprendre le chapitre sur la sécurité.

Pour commencer à utiliser husqvarna connect

1. Téléchargez l'application Husqvarna Connect sur votre appareil mobile.
2. Enregistrez-vous sur l'application Husqvarna Connect.
3. Suivez les instructions de l'application Husqvarna Connect pour vous connecter et enregistrer le produit.

Pour remplir le réservoir de carburant

AVERTISSEMENT: L'essence est très inflammable. Soyez prudent et faites le plein en extérieur, reportez-vous à Sécurité carburant à la page 61.

AVERTISSEMENT: N'utilisez pas le réservoir de carburant comme support.

REMARQUE: L'utilisation d'un type de carburant inadéquat peut endommager le moteur.

Le moteur fonctionne avec de l'essence ayant un indice d'octane minimum de 91 RON (87 AKI), sans mélange essence-huile. Nous vous recommandons l'essence alkylate, qui est biodégradable. N'utilisez pas d'essence contenant plus de 10 % d'éthanol.

• Contrôlez le niveau de carburant avant chaque utilisation et faites le plein si nécessaire.
• Ne remplissez pas complètement le réservoir de carburant. Laissez un espace minimum de 2,5 cm.

Pour ajuster le siège

AVERTISSEMENT: Ne réglez pas le siège lorsque le produit fonctionne.

1. Pour avancer ou reculer le siège, posez les pieds sur les repose-pieds.
2. Poussez le levier sous le bord avant du siège vers le côté et déplacez le siège dans la position correcte.

1. Pour régler les ressorts du siège, déplacez les 2 butées en caoutchouc sous le siège, comme indiqué sur l'illustration. Placez les 2 butées en caoutchouc dans les trous avant, du milieu ou arrière en dessous du siège.

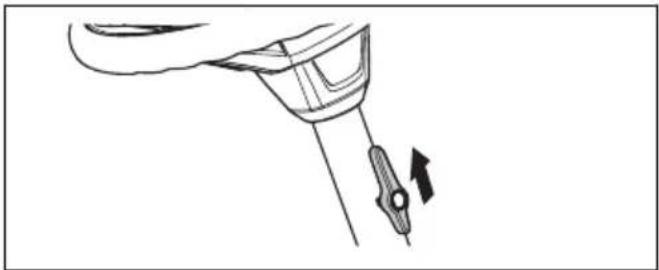

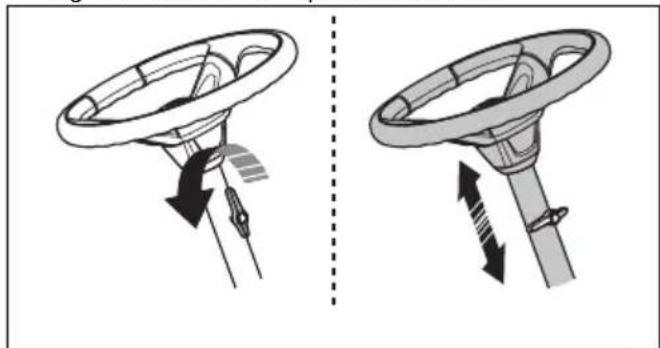

Pour régler la hauteur du volant

AVERTISSEMENT: Ne réglez pas la hauteur du volant au cours de l'utilisation du produit.

1. Tournez le bouton dans le sens contraire des aiguilles d'une montre pour le desserrer.

1. Réglez la hauteur du volant.
2. Tournez le bouton dans le sens des aiguilles d'une montre pour le serrer.

REMARQUE: Assurez-vous que l'extrémité allongée du bouton pointe vers le haut.

Pour serrer et desserrer le frein de stationnement

1. Appuyez sur la pédale de frein de stationnement (A).
2. Appuyez et maintenez enfoncé le bouton de blocage (B).

1. Maintenez enfoncé le bouton de blocage et relâchez la pédale de frein de stationnement.
2. Pour desserrer le frein de stationnement, appuyez sur la pédale de frein de stationnement.

Pour engager et désengager le système d'entraînement

Pour déplacer la machine lorsque le moteur est arrêté, le système d'entraînement doit être désengagé. Tirez le levier du système d'entraînement au maximum pour désengager l'entraînement sur l'arbre. Poussez le levier du système d'entraînement au maximum pour engager l'entraînement sur l'arbre. N'utilisez pas de position centrale.

Le produit dispose d'un levier du système d'entraînement pour l'arbre avant et d'un autre pour

l'arbre arrière. Le levier du système d'entraînement pour l'arbre arrière se trouve derrière la roue arrière gauche.

Le levier du système d'entraînement pour l'arbre avant se trouve derrière la roue avant gauche.

Pour relever et abaisser le carter de coupe

- Pour relever le carter de coupe en position de transport, tirez le levier de levage vers l'arrière.

- Pour abaisser le carter de coupe en position de tonte, poussez le levier de levage vers l'avant.

Pour démarrer le moteur

1. Appuyez sur le bouton de PDF pour désengager l'entraînement du carter de coupe.

1. Serrez le frein de stationnement. Reportez-vous à la section Pour serrer et desserrer le frein de stationnement à la page 66.

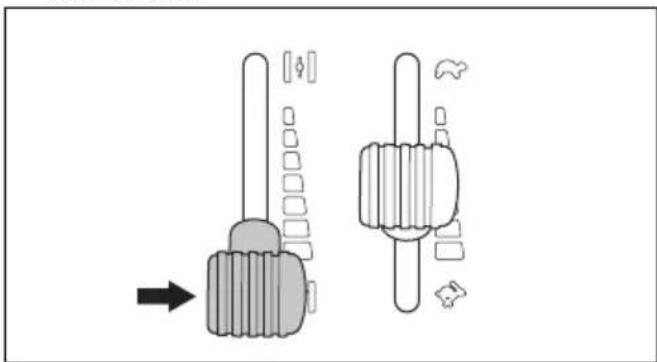

1. Si le moteur est froid, placez le starter complètement vers l'arrière.

1. Tournez la clé de contact en position de démarrage.

1. Dès que le moteur démarre, relâchez immédiatement la clé de contact en position neutre.

Remarque: Ne laissez pas la clé de contact en position de démarrage plus de 5 secondes à la fois.

Si le moteur ne démarre pas, attendez 15 secondes avant de réessayer.

1. Laissez le moteur tourner à demi-régime pendant 3 à 5 minutes avant de le solliciter.
2. Poussez la commande d'accélération en position de plein régime.

Pour utiliser le produit

1. Démarrez le moteur. Reportez-vous à la section Pour démarrer le moteur à la page 67.
2. Relâchez le frein de stationnement.

1. Appuyez doucement sur l'une des pédales d'accélération. Plus vous appuyez sur la pédale, plus la vitesse augmente. Utilisez la pédale (A) pour avancer, et la pédale (B) pour reculer.

1. Relâchez la pédale de frein.

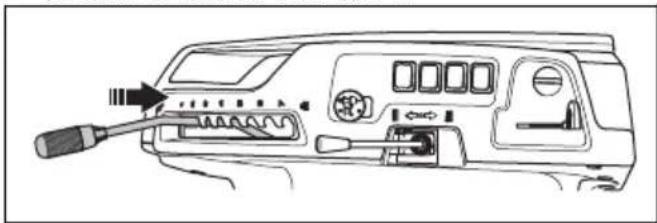

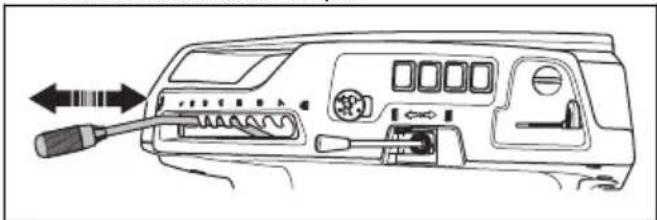

2. Choisissez la hauteur de coupe (de 1 à 7) à l'aide du levier de hauteur de coupe.

1. Avancez le levier de levage pour abaisser le carter de coupe en position de tonte.

1. Tirez le bouton de PDF pour engager l'entraînement des lames.

Pour arrêter le moteur

1. Appuyez sur le bouton de PDF pour désengager l'entraînement des lames du carter de coupe.

1. Tirez le levier de levage du carter de coupe vers l'arrière pour soulever le carter de coupe.

1. Serrez le frein de stationnement.
2. Tournez la clé de contact sur la position stop.

Pour obtenir de bons résultats de tonte

• Pour des performances optimales, procédez régulièrement à l'entretien du produit, comme indiqué dans le schéma d'entretien. Reportez-vous à la section Calendrier d'entretien à la page 69.
• Ne tondez pas la pelouse lorsqu'elle est mouillée. L'herbe humide peut nuire à la qualité de la tonte.
• Commencez avec une hauteur de coupe élevée et abaissez-la progressivement.
• Coupez avec des lames qui tournent à grande vitesse (pour connaître la vitesse maximale autorisée du moteur, voir Caractéristiques techniques à la page 91). Avancez avec la machine à faible vitesse. Si l'herbe n'est pas trop haute ni trop épaisse, vous pouvez également obtenir de bons résultats de tonte à une vitesse supérieure.

Entretien

devez lire et comprendre le chapitre sur la sécurité.

Avertissement: avant

d'effectuer des travaux d'entretien, vous

Calendrier d'entretien

Fonctionnement avant utilisation

Assurez-vous qu'il n'y a pas de fuite d'huile ou de carburant.

Nettoyer le produit. Reportez-vous à la section Pour nettoyer le produit à la page 71.

Nettoyez les surfaces internes du carter de coupe. Reportez-vous à la section Pour nettoyer le produit à la page 71.

Nettoyez le moteur et le silencieux. Reportez-vous à la section Pour nettoyer le moteur et le silencieux à la page 72.

Assurez-vous que la prise d'air froid du moteur n'est pas obstruée. Reportez-vous à la section Pour nettoyer la prise d'air froid du moteur à la page 72.

Assurez-vous que les dispositifs de sécurité ne sont pas endommagés. Reportez-vous à la section Conditions de fonctionnement à la page 60.

Examinez les lames du carter de coupe. Reportez-vous à la section Pour examiner les lames à la page 80.

Examinez et testez les freins. Reportez-vous aux sections Pour contrôler le frein de stationnement à la page 74 et Pour vérifier les pédales de marche avant et de marche arrière à la page 60.

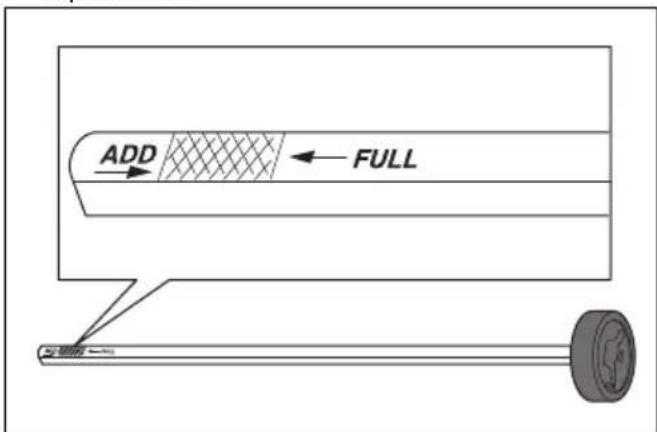

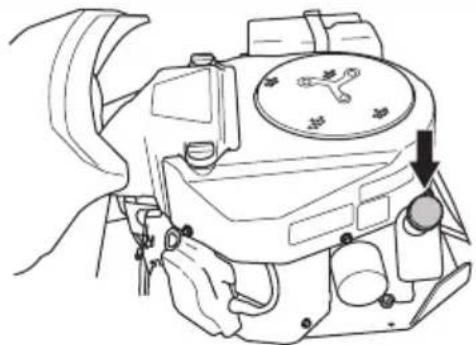

Contrôlez le niveau d'huile moteur. Reportez-vous à la section Pour contrôler le niveau d'huile moteur à la page 81.

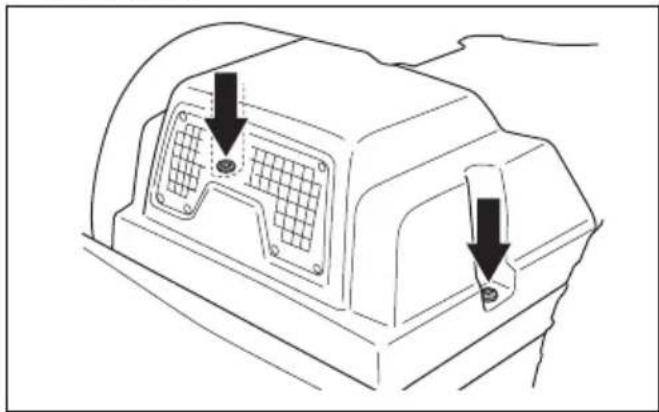

Contrôlez le niveau d'huile de la transmission. Reportez-vous à la section Pour contrôler le niveau d'huile de transmission à la page 82.

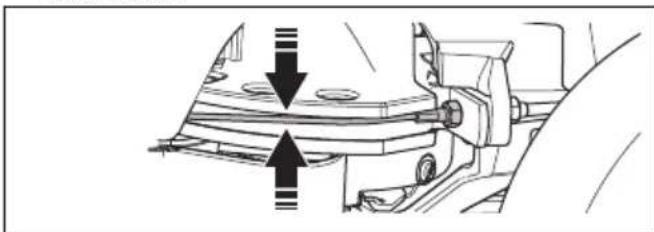

Contrôlez les câbles de direction. Reportez-vous à la section Pour examiner les câbles de direction à la page 74.

Assurez-vous que les feux de route et de travail fonctionnent correctement (le cas échéant). Reportez-vous à la section Phares à la page 52.

X = Les instructions sont mentionnées dans le manuel d'utilisation. O = Les instructions ne sont pas mentionnées dans le manuel d'utilisation. Faites réaliser l'entretien par un atelier d'entretien Husqvarna.

Entretien Premier	entretien	Intervalle d'entretien en heures
	50 100	200
Contrôlez et nettoyez les flexibles et les raccords hydrauliques. Remplacez si nécessaire.		O
Contrôlez les courroies et les poulies. O O
Contrôlez la chaîne de direction du côté intérieur du conduit du châssis. O

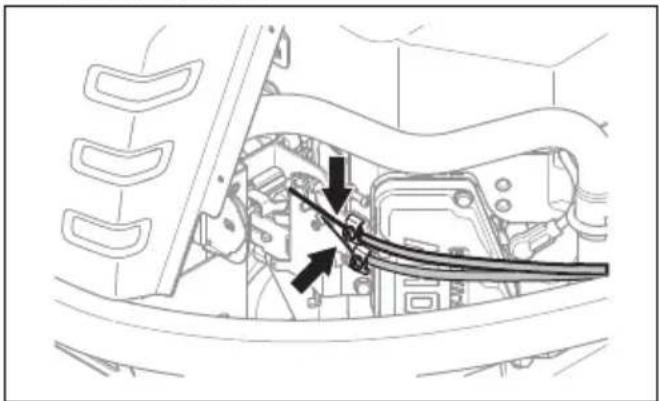

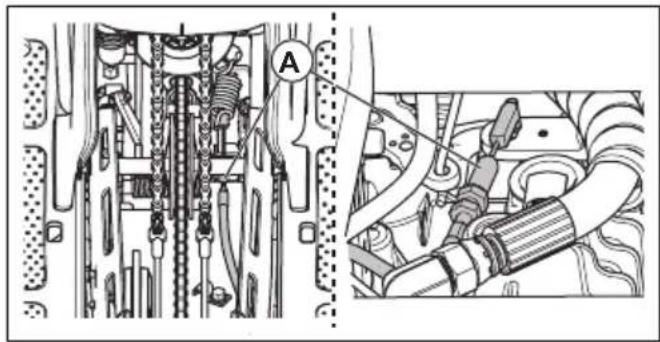

Inspectez, lubrifiez et réglez tous les câbles. O

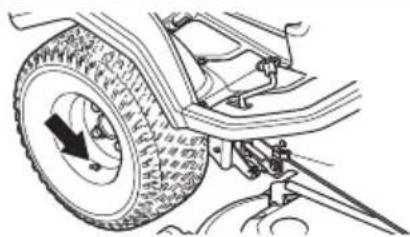

Assurez-vous que la pression des pneus est correcte. Reportez-vous à la section Pression des pneus à la page 77.	X	X
Assurez-vous que toutes les vis et tous les écrous sont serrés au couple correct.	O
Lubrifiez le siège conducteur. O

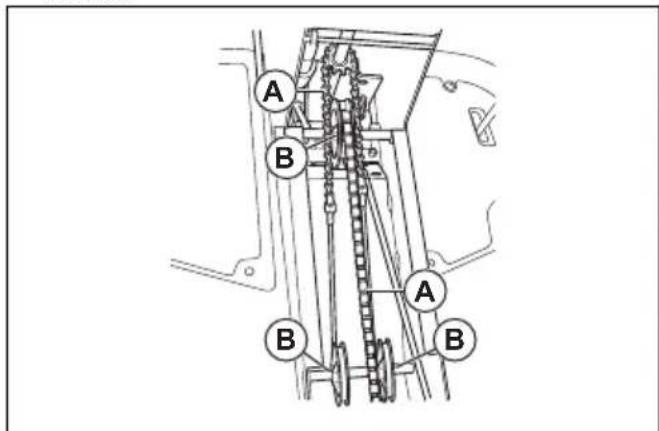

Lubrifiez toutes les chaînes. O

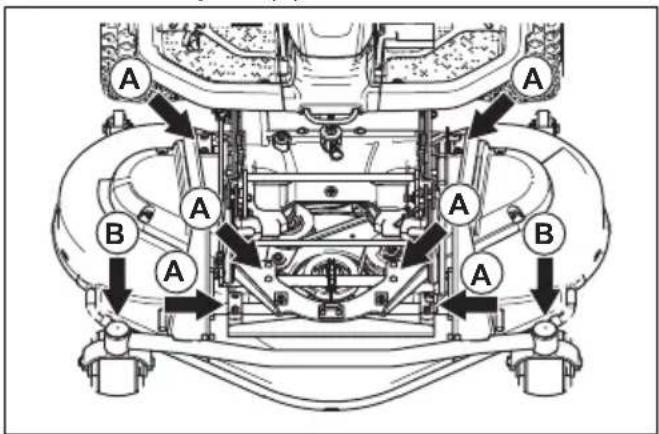

Lubrifiez les roues et les roulements de lame du carter de coupe (le cas échéant).	O	O
Lubrifiez les pédales du côté intérieur du conduit du châssis. O

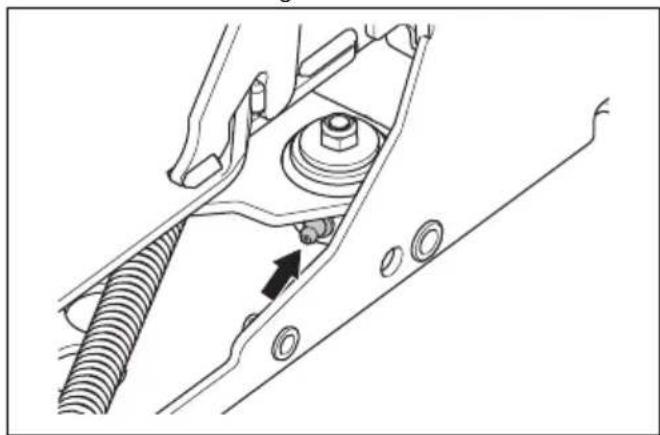

Lubrifiez les tendeurs de courroie O
Retirez les roues d'entraînement et lubrifiez les arbres (pour les séries 200-300 uniquement)		O
Contrôlez le tuyau de carburant. Remplacez-le si nécessaire. O

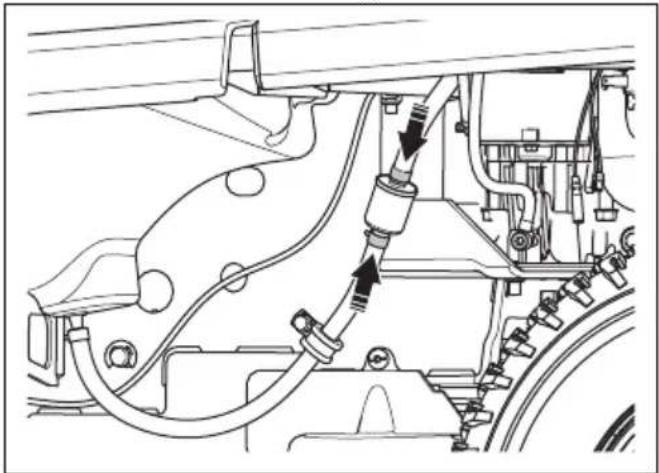

Remplacez le filtre à carburant. Reportez-vous à la section Pour remplacer le filtre à carburant à la page 74.		X

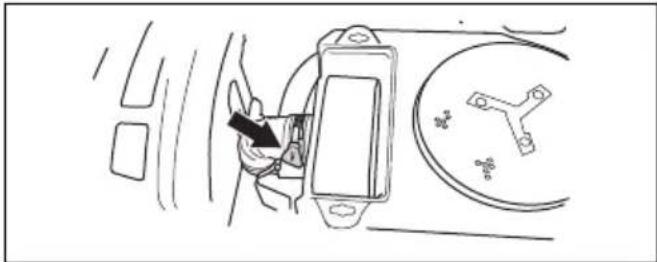

Nettoyez le filtre à air. Reportez-vous à la section Pour nettoyer et remplacer le filtre à air à la page 75.	X
Remplacez le filtre à air. Reportez-vous à la section Pour nettoyer et remplacer le filtre à air à la page 75.		X
Inspectez les ailettes de refroidissement sur la transmission hydrostatique. O
Nettoyez le moteur et la transmission hydrostatique. O
Contrôlez le silencieux et le déflecteur de chaleur. O O

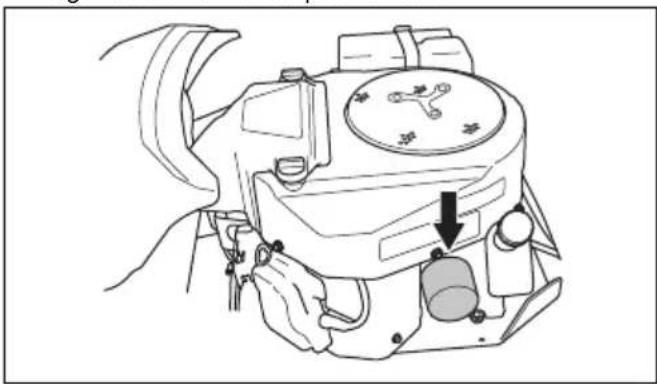

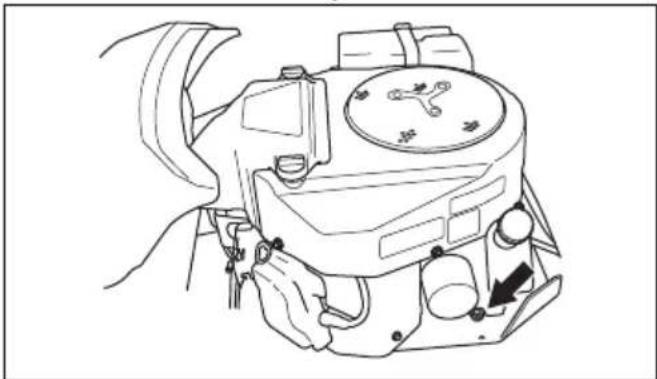

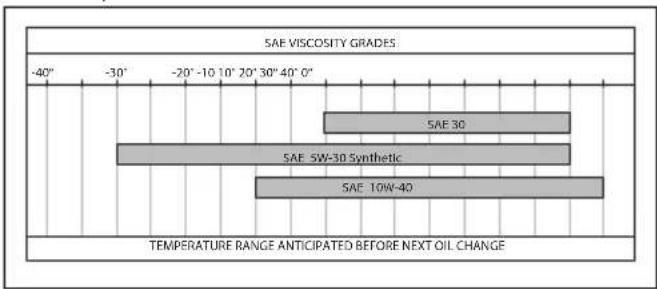

Changez l'huile moteur. Reportez-vous à la section Pour remplacer l'huile moteur et le filtre à huile à la page 81.	X^12	X^13
Remplacez le filtre à huile du moteur Pour remplacer l'huile moteur et le filtre à huile à la page 81.	X^14	X^15
Remplacez la bougie. Reportez-vous à la section Pour examiner et remplacer la bougie à la page 75.		X
Contrôlez les feux (le cas échéant). Reportez-vous à la section Phares à la page 52.	X	X
Mettez à jour le firmware (le cas échéant). O O
Vérifiez la batterie et chargez-la si nécessaire. Reportez-vous à la section Pour charger la batterie à la page 76.	X	X
Vérifiez et réglez la vitesse de rotation des roues avant et arrière (modèles AWD uniquement).	O	O

50 heures ou un an (premier entretien uniquement).

Toutes les 100 heures ou 1 fois par an.

50 heures ou un an (premier entretien uniquement).

Toutes les 100 heures ou 1 fois par an.

Entretien Premier	entretien	Intervalle d'entretien en heures
	50 100	200
Remplacer le filtre de transmission (pour les modèles AWD uniquement). O O
Remplacez le filtre vissable du servo (le cas échéant). O O
Contrôlez le ventilateur de refroidissement sur la transmission hydrostatique. O O
Vérifiez l'huile dans la transmission et faites l'appoint si nécessaire. Reportez-vous à la section Pour contrôler le niveau d'huile de transmission à la page 82.		X
Changez l'huile dans la transmission. O O
Examinez et réglez le frein de stationnement. O O
Nettoyer les surfaces extérieures et intérieures du carter de coupe et les capots du carter de coupe. Reportez-vous à la section Pour nettoyer le produit à la page 71.	X	X

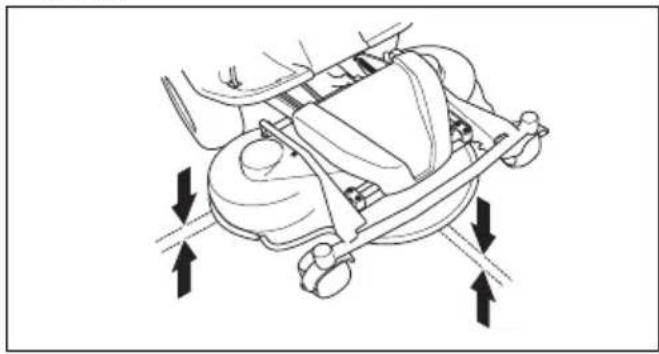

Contrôlez et réglez la hauteur de coupe et le pas. Reportez-vous aux sections Pour contrôler le parallélisme du carter de coupe à la page 78 et Pour régler le parallélisme du carter de coupe à la page 78.	X	X
Examinez les lames du carter de coupe, affûtez-les et équilibrez-les si nécessaire. Reportez-vous aux sections Pour examiner les lames à la page 80 et Pour remplacer les lames à la page 80.		X
Contrôlez et réglez le régime moteur. O O
Vérifiez que le produit est immobile en position neutre. Reportez-vous à la section Pour vérifier les pédales de marche avant et de marche arrière à la page 60.	X	X
Contrôlez la marche avant et la marche arrière à différentes vitesses. O O
Vérifiez l'engagement de la lame, le siège, le levage et la marche avant/le frein. Reportez-vous à la section Dispositifs de sécurité sur le produit à la page 59.	X	X
Vérifiez le système de collecte (pour les modèles de collecte uniquement). X X

Pour nettoyer le produit

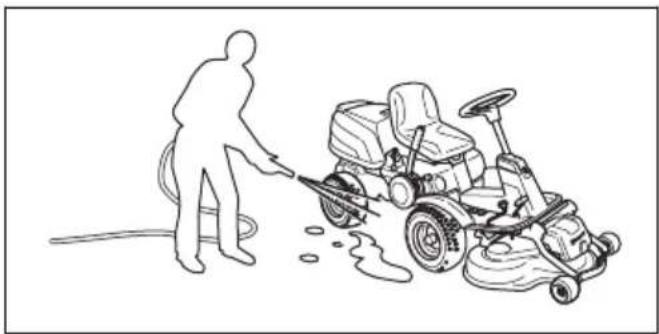

REMARQUE: N'utilisez pas de nettoyeur haute pression ni de dispositif de lavage à la vapeur. L'eau risque de pénétrer dans les paliers de lames et les raccordements électriques et provoquer leur corrosion, ce qui endommagerait la machine.

Nettoyez la machine immédiatement après utilisation.

• Ne nettoyez pas les surfaces chaudes telles que le moteur, le silencieux et le système d'échappement. Patientez jusqu'à ce que les surfaces refroidissent, puis enlevez l'herbe et les saletés.
• Avant de la nettoyer avec de l'eau, nettoyez-la avec une brosse. Retirez l'herbe coupée et les saletés sur et autour de la transmission, de la prise d'air de la transmission et du moteur.
• Nettoyez la machine à l'eau courante à l'aide d'un tuyau. N'utilisez pas de haute pression.
• Ne dirigez pas le jet vers les composants électriques ou les paliers. Les détergents aggravent généralement les dommages.
• Pour nettoyer le carter de coupe, placez-le dans la position d'entretien et lavez-le avec un tuyau d'arrosage.
• Lorsque la machine est propre, démarrez le carter de coupe quelques instants afin d'éliminer l'eau résiduelle.

Pour nettoyer le moteur et le silencieux

Maintenir le moteur et le silencieux exempts de l'herbe coupée et les saletés. L'herbe coupée trempée dans le carburant ou l'huile sur le moteur peut augmenter le risque d'incendie et le risque que le moteur devienne trop chaud. Laisser refroidir le moteur avant qu'il soit nettoyé. Nettoyer avec de l'eau et une brosse.

L'herbe coupée autour du silencieux sécher rapidement et représentent un risque d'incendie. Utilisez une brosse ou retirez l'herbe coupée avec de l'eau quand le silencieux est froid.

Pour nettoyer la prise d'air froid du moteur

AVERTISSEMENT: Arrêtez le moteur. La prise d'air froid tourne et peut blesser vos doigts.

1. Assurez-vous que la grille pour la prise d'air froid sur le capot du moteur n'est pas obstruée. Retirez tout résidu d'herbe et de saletés avec une brosse.

1. Ouvrez le capot du moteur.
2. Assurez-vous que la prise d'air froid du moteur n'est pas obstruée. Retirez tout résidu d'herbe et de saletés avec une brosse.

1. Examinez le conduit d'air, que vous trouverez sur la surface interne du capot du moteur. Assurez-vous que le conduit d'air est propre et ne frotte pas contre la prise d'air froid.

Pour déposer et installer le capot du moteur

1. Rabattez le siège vers l'avant.
2. Dégagez les 2 attaches sur le capot du moteur avec l'outil attaché à la clé de contact.

1. Déposez les vis des charnières.

1. Rabattez le capot du moteur vers l'arrière.
2. L'installation s'effectue en suivant les étapes dans l'ordre inverse.

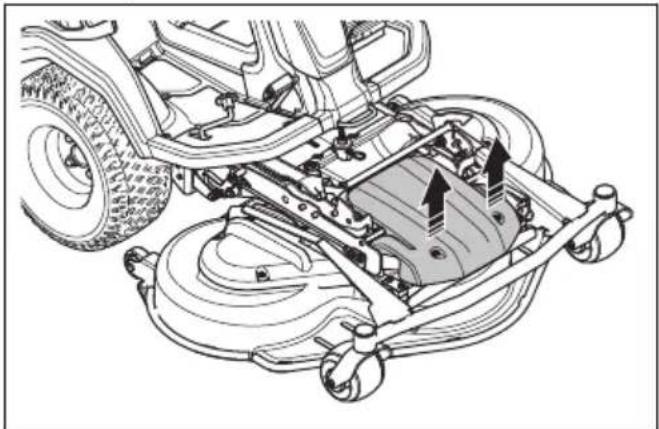

Pour déposer et installer le capot avant du carter de coupe

1. Retirez le carter de coupe. Reportez-vous à la section Pour retirer le carter de coupe à la page 64.
2. Retirez les 2 vis et déposez le capot avant du carter de coupe.

1. L'installation s'effectue en suivant les étapes dans l'ordre inverse.

Pour déposer et installer le capot latéral du carter de coupe

1. Retirez le carter de coupe. Reportez-vous à la section Pour retirer le carter de coupe à la page 64.
2. Retirez les 2 vis (A) du capot latéral du carter de coupe.

1. Desserrez la vis (B) sans les retirer.
2. Tournez et déposez le capot latéral du carter de coupe.
3. L'installation s'effectue en suivant les étapes dans l'ordre inverse.

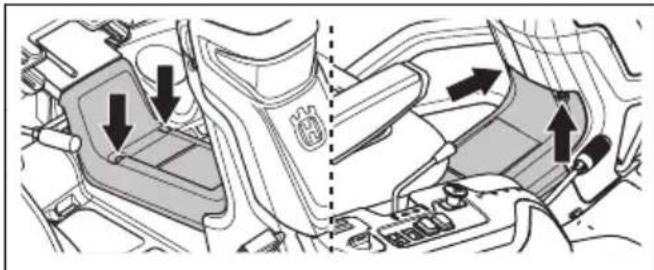

Pour déposer et installer le capot du conduit du châssis

1. Reculez le siège. Reportez-vous à la section Pour remplir le réservoir de carburant à la page 65.
2. Retirez les 4 vis et déposez le capot du conduit du châssis.

1. L'installation s'effectue en suivant les étapes dans l'ordre inverse.

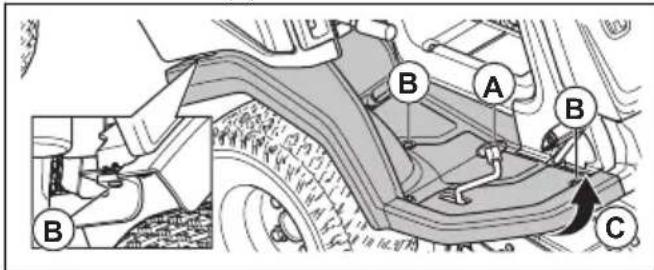

Pour déposer et installer le repose-pied droit

1. Déposez le capot du conduit du châssis. Reportez-vous à la section Pour déposer et installer le capot du conduit du châssis à la page 73.
2. Tournez le bouton situé sur la pédale de marche arrière (A) pour le retirer.
3. Retirez les 3 vis (B).

1. Desserrez les bords de la plaque repose-pied (C).
2. Retirez la plaque repose-pied.
3. L'installation s'effectue en suivant les étapes dans l'ordre inverse.

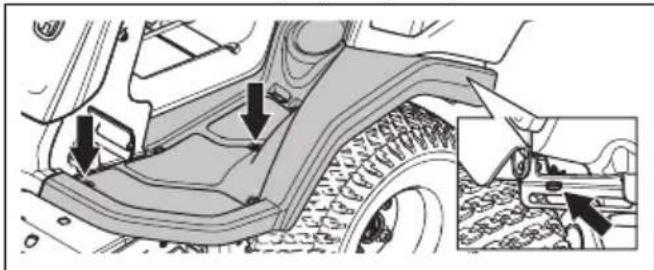

Pour déposer et installer la plaque repose-pied gauche

1. Déposez le capot du conduit du châssis. Reportez-vous à la section Pour déposer et installer le capot avant du carter de coupe à la page 72.
2. Retirez les 3 vis et la plaque repose-pied.

1. L'installation s'effectue en suivant les étapes dans l'ordre inverse.

Pour déposer et installer le capot latéral extérieur droit

1. Ouvrez le capot du moteur. Reportez-vous à la section Pour déposer et installer le capot du moteur à la page 72.
2. Retirez les 6 vis et déposez le capot latéral droit.

1. L'installation s'effectue en suivant les étapes dans l'ordre inverse.

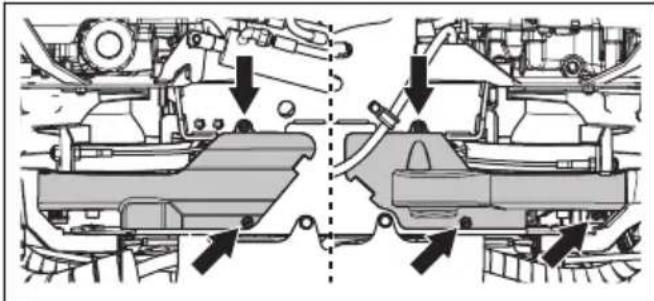

Pour déposer les carters de la courroie inférieurs

1. Retirez les vis qui maintiennent le carter de la courroie inférieur. Il y a 2 vis sur le côté droit du produit et 3 vis sur le côté gauche.

1. Déposez le carter de la courroie inférieure.
2. Le montage s'effectue en suivant les étapes dans l'ordre inverse.

Pour examiner les câbles de direction

La tension des câbles de direction peut diminuer après un laps de temps. Cela peut dérégler la direction.

Examinez et réglez la direction comme suit :

1. Les câbles de direction sont correctement serrés si vous pouvez les faire bouger manuellement 5 mm vers le haut ou vers le bas dans la rainure du collet de direction.

1. Si les câbles sont trop lâches, faites-les régler par un agent d'entretien HUSQVARNA agréé.

Pour contrôler le frein de stationnement

1. Garez la machine sur une surface dure en pente de maximum.

Remarque: ne garez pas le produit sur une pente herbeuse lorsque vous contrôlez le frein de stationnement.

1. Appuyez sur la pédale de frein de stationnement (1).
2. Pressez et maintenez enfoncé le bouton de blocage (2) et relâchez la pédale de frein de stationnement pendant que le bouton est enfoncé.

1. Si le produit commence à se déplacer, faites régler le frein de stationnement par un atelier d'entretien HUSQVARNA.
2. Appuyez sur la pédale de frein de stationnement à nouveau pour desserrer le frein de stationnement.

Pour remplacer le filtre à carburant

1. Utilisez une paire de pinces plates pour retirer les colliers de serrage du filtre.
2. Retirez le filtre des extrémités des flexibles.

1. Emboîtez le filtre neuf dans les extrémités des flexibles. Appliquez du détergent liquide sur les extrémités du filtre pour l'emboîter plus facilement.
2. Poussez les colliers de serrage sur le filtre.

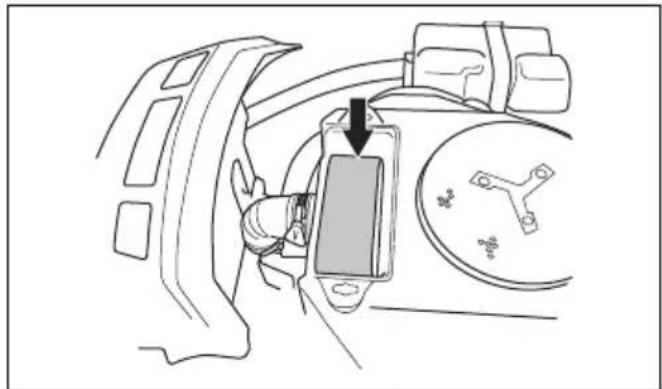

Pour nettoyer et remplacer le filtre à air

1. Ouvrez le capot du moteur.
2. Desserrez les 2 boutons qui maintiennent en place le couvercle du filtre à air et retirez le couvercle.

1. Desserrez le collier de durite qui maintient la cartouche de filtre à air en place.
2. Retirez la cartouche de filtre à air du boîtier de filtre.

1. Déposez le filtre en caoutchouc mousse autour de la cartouche de filtre à air.
2. Nettoyez le filtre en caoutchouc mousse avec un détergent doux.
3. Laissez le filtre en caoutchouc mousse complètement sécher.
4. Nettoyez le filtre en papier en le frappant contre une surface dure. N'utilisez pas d'air comprimé.
5. Si le filtre en papier n'est pas nettoyé, remplacez-le.
6. Replacez le filtre en caoutchouc mousse autour de la cartouche de filtre à air.
7. Replacez la cartouche de filtre à air sur le tuyau d'air.
8. Fixer la cartouche de filtre à air avec le collier de durite.

1. Fixez le couvercle du filtre à air et serrez les boutons.

Pour examiner et remplacer la bougie

1. Ouvrez le capot du moteur.
2. Retirez la cosse du câble d'allumage et nettoyez autour de la bougie.
3. Retirez la bougie à l'aide d'une clé à bougie.
4. Vérifiez la bougie. Remplacez-la si les électrodes sont brûlées ou si l'isolation est fissurée ou endommagée. Si la bougie n'est pas endommagée, nettoyez-la avec une brosse en acier.
5. Mesurez l'écartement des électrodes et vérifiez qu'il est correct. Consultez la section Caractéristiques techniques à la page 91.

1. Pliquez l'électrode latérale pour régler l'écartement.
2. Remettez la bougie en place et vissez-la à la main jusqu'à ce qu'elle atteigne son logement.
3. Serrez la bougie avec la clé à bougie de façon à comprimer la rondelle.
4. Serrez une bougie usagée d'un huitième de tour supplémentaire et une nouvelle bougie plus d'un quart de tour supplémentaire.

REMARQUE: Les bougies qui ne sont pas correctement serrées peuvent endommager le moteur.

REMARQUE: Ne tentez pas de démarrer le moteur si vous avez retiré la bougie ou le câble d'allumage.

Pour remplacer les fusibles

Les fusibles sont divisés en 2 groupes. Les fusibles pour le module de commande de tondeuse et le moteur se trouvent dans un porte-fusibles devant la batterie. Les fusibles des sorties électriques auxiliaires se trouvent dans un porte-fusibles devant le refroidisseur d'huile hydraulique. Un fusible grillé est indiqué par un connecteur brûlé.

1. Ouvrez le capot du moteur.
2. Sortez le fusible du porte-fusibles.

1. Remplacez le fusible grillé.
2. Fermez le capot du moteur.

Si le fusible grille à nouveau peu de temps après son remplacement, c'est qu'il y a un court-circuit. Réparez le court-circuit avant d'utiliser à nouveau le produit.

Pour charger la batterie

AVERTISSEMENT: assurez-vous de lire le chapitre dédié à la sécurité avant de charger la batterie. Reportez-vous à la section Consignes de sécurité relatives à l'utilisation de la batterie à la page 62

• Chargez la batterie si elle est trop faible pour démarrer le moteur.
• Utilisez un chargeur de batterie standard.
• Débranchez toujours le chargeur avant de démarrer le moteur.

Pour remplacer la batterie

AVERTISSEMENT: assurez-vous de lire le chapitre dédié à la sécurité avant de charger la batterie. Reportez-vous à la section Consignes de sécurité relatives à l'utilisation de la batterie à la page 62

REMARQUE: chargez toujours entièrement la batterie avant de l'installer dans le produit.

1. Retirez le capot du moteur. Reportez-vous à la section Pour déposer et installer le capot du moteur à la page 72.
2. Débranchez la borne de masse (A) puis la borne positive (B) de la batterie.

AVERTISSEMENT: Risque d'étincelles. Reportez-vous à la section Consignes de sécurité relatives à l'utilisation de la batterie à la page 62

1. Desserrez la sangle qui maintient la batterie.
2. Soulevez la batterie et retirez-la du produit.
3. Nettoyez les bornes de la batterie neuve.
4. Installez la batterie neuve.
5. Serrez la sangle autour de la batterie.
6. Branchez le câble positif à la borne positive de la batterie.
7. Branchez le câble de masse à la borne de masse de la batterie.

Pour effectuer un démarrage d'urgence du moteur

Si la batterie est trop faible pour démarrer le moteur, vous pouvez utiliser des câbles de démarrage pour effectuer un démarrage d'urgence. Ce produit est équipé d'un système de masse négative de 12 V. Le produit utilisé pour le démarrage d'urgence doit également être équipé du même système.

REMARQUE: N'utilisez pas d'accélérateur de charge/de dispositif d'aide au démarrage. Vous pourriez endommager le système électrique du produit.

Pour connecter les câbles de démarrage

AVERTISSEMENT: Risque d'explosion en raison de gaz explosifs

émis par la batterie. Ne reliez pas la borne négative de la batterie complètement chargée à, ou à proximité de, la borne négative de la batterie déchargée.

REMARQUE: N'utilisez pas la batterie du produit pour démarrer d'autres véhicules.

1. Branchez une extrémité du câble rouge à la borne POSITIVE (+) de la batterie faible (A).

1. Branchez l'autre extrémité du câble rouge à la borne POSITIVE (+) de la batterie complètement chargée (B).

AVERTISSEMENT: Ne provoquez pas un court-circuit contre le châssis avec les extrémités du câble rouge.

1. Branchez une des extrémités du câble noir à la borne NÉGATIVE (-) de la batterie complètement chargée (C).
2. Branchez l'autre extrémité du câble noir à une MASSE DU CHÂSSIS, loin du réservoir de carburant et de la batterie.

Pour retirer les câbles de démarrage

Remarque: Retirez les câbles de démarrage dans l'ordre inverse de leur branchement.

1. Retirez le câble NOIR du châssis.
2. Retirez le câble NOIR de la batterie complètement chargée.
3. Retirez le câble ROUGE des 2 batteries.

Pression des pneus

Assurez-vous d'avoir la bonne pression pour tous les 4 pneus. Reportez-vous à la section Caractéristiques techniques à la page 91.

Pour mettre le carter de coupe en position d'entretien

1. Effectuez les étapes 1 à 7 dans Pour fixer le carter de coupe à la page 63.
2. Tirez et maintenez la poignée de blocage.

1. Tenez le bord avant du carter de coupe et tirez vers l'avant tout en maintenant la poignée de blocage. Tirez le carter de coupe jusqu'à la position finale.

Remarque: Si vous ne pouvez pas tirer le carter de coupe jusqu'à sa position finale, relâchez la poignée de blocage puis tirez-la de nouveau.

1. Soulevez le carter de coupe à la position verticale jusqu'à ce qu'un clic sonore se fasse entendre. Le carter de coupe est automatiquement verrouillé en position verticale.

1. Tirez délicatement le bord avant du carter de coupe vers l'avant pour vous assurer que le carter de coupe est bloqué.

Pour mettre le carter de coupe en position de tonte

1. Tenez le bord avant du carter de coupe (A) d'une main. Enfoncez le carter de coupe en direction du produit.
2. Tirez la poignée de blocage (B) de votre autre main pour désengager la position de blocage du carter de coupe.

1. Rabattez le carter de coupe (C) jusqu'à ce qu'il soit au niveau du sol.
2. Tirez la poignée de blocage et poussez le carter de coupe en direction du produit jusqu'à ce qu'il s'arrête.
3. Poussez la poignée de blocage vers le bas.

Pour contrôler le parallélisme du carter de coupe

1. Assurez-vous que la pression d'air des pneus est correcte. Reportez-vous à la section Caractéristiques techniques à la page 91.
2. Garez le produit sur une surface plane.
3. Abaissez le carter de coupe en position de tonte.
4. Réglez le levier de hauteur de coupe en position d'entretien.
5. Mesurez la distance entre le sol et les bords avant et arrière du carter de coupe. Assurez-vous que le bord arrière est de 4 à 6 mm (1/5") plus haut que le bord avant.

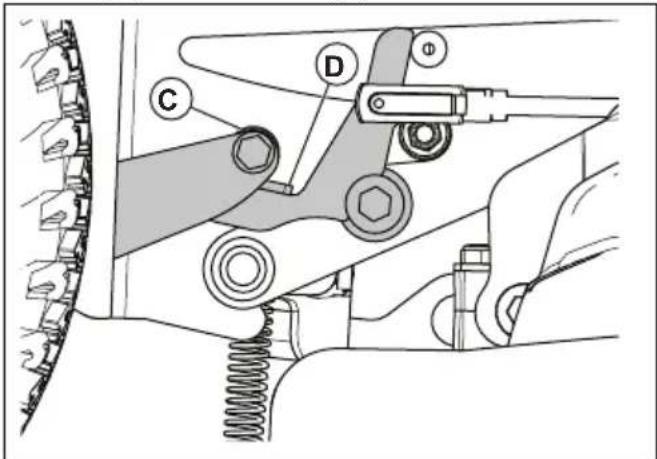

Pour régler le parallélisme du carter de coupe

1. Garez le produit sur une surface dure et plane.
2. Serrez le frein de stationnement.

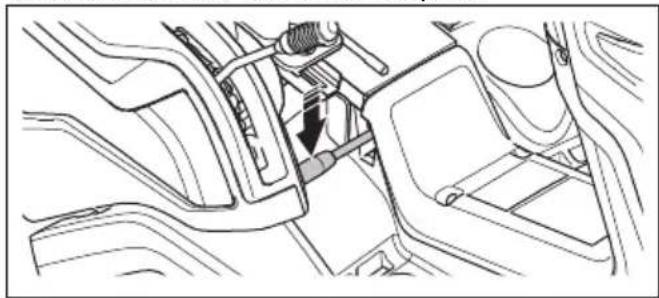

3. Abaissez le levier de transfert de poids.

1. Poussez le levier de levage vers l'arrière et soulevez le carter de coupe jusqu'à la position de transport pour engager le support de levage.

1. Avancez le levier de levage pour abaisser le carter de coupe en position de tonte.

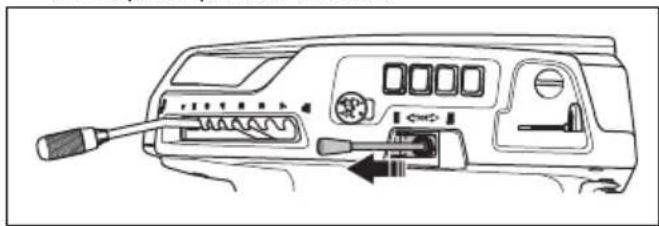

1. Réglez le levier de hauteur de coupe en position d'entretien.

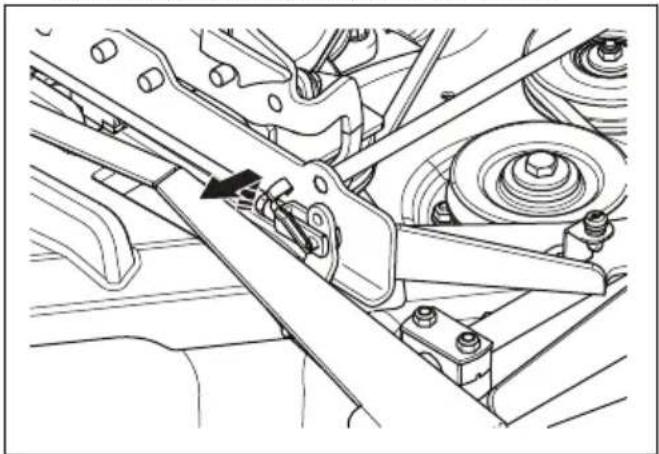

1. Retirez la tête de chape sur l'extrémité avant de la béquille de réglage de la hauteur. Déplacez la béquille de réglage de la hauteur sur le côté.

1. Desserrez les contre-écrous sur la béquille de levage.

1. Tournez l'écrou de réglage sur la béquille de levage pour ajuster la longueur de la béquille de levage. Augmentez la longueur pour lever le bord arrière du capot. Raccourcissez pour abaisser le bord arrière du capot.

1. Serrez les contre-écrous sur la béquille de levage lorsque la longueur de la béquille de levage est correcte.
2. Desserrez le contre-écrou (A) sur la tête de chape sur la béquille de réglage de la hauteur. Tournez la tête de chape (B) sur la béquille de réglage de la hauteur pour ajuster sa longueur. Assurez-vous que les têtes de chape sont alignées sur le bon trou du cadre du carter de coupe.

A B

Remarque: Les 2 extrémités de la béquille de réglage de la hauteur ont chacune une tête de chape. Vous obtenez le même résultat indépendamment de la tête de chape que vous réglez.

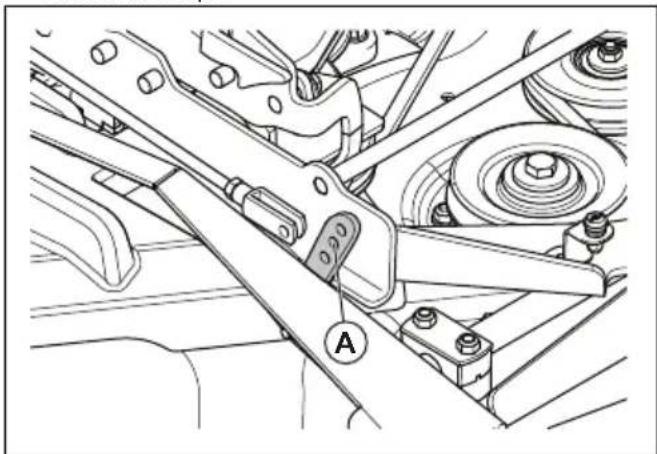

1. Utilisez le trou du milieu (A) sur le cadre dans le carter de coupe.

1. Serrez le contre-écrou sur la béquille de réglage de la hauteur lorsque la longueur de la béquille de réglage de la hauteur est correcte.
2. Déplacez le levier de hauteur de coupe dans la position de hauteur de coupe 1.

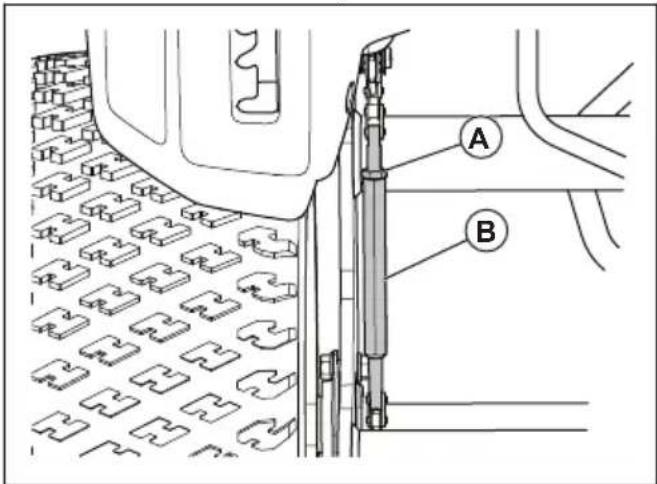

1. Retirez la plaque repose-pied droit. Reportez-vous à la section Pour déposer et installer le repose-pied droit à la page 73.
2. Desserrez le contre-écrou (A) sur le ridoir de la chaîne de hauteur de coupe.

1. Tournez la vis de réglage (B) sur la chaîne de hauteur de coupe jusqu'à ce que le roulement de roue (C) touche le levier (D).

1. Serrez le contre-écrou sur le rouer.
2. Contrôlez le parallélisme. Reportez-vous à la section Pour contrôler le parallélisme du carter de coupe à la page 78.
3. Replacez la plaque repose-pied droite.

Pour retirer le bouchon bioclip

- Retirez le bouchon BioClip pour faire passer un carter de coupe Combi de la fonction BioClip à une éjection arrière de l'herbe.

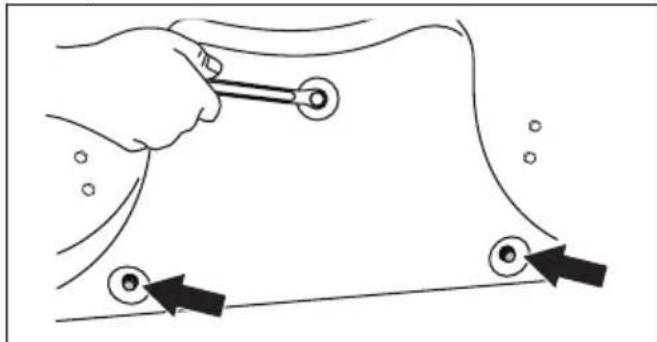

Pour retirer et installer le bouchon bioclip sur le carter de coupe combi 103, combi 112, combi 122

1. Mettez le carter de coupe en position d'entretien. Reportez-vous à la section Pour mettre le carter de coupe en position d'entretien à la page 77.
2. Retirez les 3 vis qui maintiennent le bouchon BioClip en place et retirez le bouchon.

1. Fixez 1 vis M8x15 mm dans le trou de vis du bouchon BioClip pour éviter d'endommager les filetages.
2. Mettez le carter de coupe en position de tonte.
3. Installez le bouchon BioClip en suivant la procédure inverse.

Remarque: des lames

endommagées ou mal équilibrées peuvent endommager le produit. Remplacez les lames endommagées. Demandez à un atelier d'entretien Husqvarna d'affûter et d'équilibrer les lames émoussées.

1. Mettez le carter de coupe en position d'entretien.
2. Examinez les lames pour voir si elles sont endommagées et s'il est nécessaire de les affûter.

1. Serrez les boulons de lame à un couple de 75-80 Nm.

Pour remplacer les lames

1. Mettez le carter de coupe en position d'entretien.
2. Bloquez la lame avec un bloc en bois (A).

1. Desserrez et enlevez le boulon de la lame (B), les rondelles (C) et la lame (D).
2. Montez la nouvelle lame avec les extrémités formant un angle orientées vers le carter de coupe.

AVERTISSEMENT: L'utilisation d'un type de lame inapproprié peut provoquer l'éjection d'objets par le carter de coupe et causer des blessures très graves. N'utilisez que les lames indiquées dans la section Caractéristiques techniques à la page 91.

1. Fixez la lame, la rondelle et le bouton. Serrez le boulon à un couple de 75-80 Nm.

Pour contrôler le niveau d'huile moteur

1. Garez la machine sur une surface plane et arrêtez le moteur.
2. Ouvrez le capot du moteur.
3. Desserrez la jauge et sortez-la.

1. Nettoyez l'huile sur la jauge.
2. Réinsérez la jauge. Ne la serrez pas.
3. Desserrez et retirez la jauge, puis lisez le niveau d'huile.
4. Le niveau d'huile doit se situer entre les repères indiqués sur la jauge. Si le niveau est proche du repère ADD, remplissez d'huile jusqu'à atteindre le repère FULL.

ADD FULL

1. Remplissez l'huile par le trou où se pose la jauge. Remplissez l'huile lentement.

Remarque: Reportez-vous à la section Caractéristiques techniques à la page 91 pour connaître les types d'huile moteur que nous recommandons.

1. Serrez le bouchon correctement avant de démarrer le moteur. Démarrez et faites tourner le moteur pendant environ 30 secondes. Arrêtez le moteur. Attendez 30 secondes et contrôlez à nouveau le niveau d'huile.

Pour remplacer l'huile moteur et le filtre à huile

Si le moteur est froid, faites tourner le moteur pendant 1 à 2 minutes avant de vidanger l'huile moteur. Ainsi, l'huile moteur sera chaude et plus facile à vidanger.

AVERTISSEMENT: Ne faites pas fonctionner le moteur pendant plus de 1 à 2 minutes avant de vidanger l'huile moteur. L'huile moteur devient très chaude et peut causer des brûlures graves. Laissez le moteur refroidir avant de vidanger l'huile moteur.

AVERTISSEMENT: Si vous renversez de l'huile moteur sur vous, nettoyez avec de l'eau et du savon.

1. Placez un récipient sous le bouchon de vidange d'huile, sur le côté gauche du moteur.
2. Enlevez la jauge.
3. Ôtez le bouchon de vidange d'huile.

1. Laissez l'huile s'évacuer dans le conteneur.
2. Remettez le bouchon de vidange d'huile et serrez-le.
3. Tournez le filtre à huile dans le sens contraire des aiguilles d'une montre pour le retirer.

1. Lubrifiez légèrement le joint en caoutchouc sur le nouveau filtre à huile avec de l'huile neuve.
2. Pour monter le filtre à huile, tournez-le dans le sens des aiguilles d'une montre à la main jusqu'à ce que le joint en caoutchouc soit en position, puis serrez un demi-tour supplémentaire.
3. Remplissez l'huile par le trou où se pose la jauge. Remplissez l'huile lentement.

Remarque: Reportez-vous à la section Caractéristiques techniques à la page 91 pour connaître les types d'huile moteur que nous recommandons.

1. Démarrez le moteur et laissez-le tourner au ralenti pendant 3 minutes.
2. Arrêtez le moteur et assurez-vous que le filtre à huile ne fuit pas.
3. Remplissez d'huile pour compenser la quantité d'huile contenue dans le nouveau filtre à huile.

Pour contrôler le niveau d'huile de transmission

AVERTISSEMENT: Vérifiez l'huile de transmission lorsque la transmission est froide.

1. Retirez les 2 vis et déposez le capot de transmission.

1. Assurez-vous que le niveau d'huile dans le réservoir d'huile de transmission se situe entre les 2 lignes horizontales indiquées sur le réservoir.

Max Min

1. Remplissez avec de l'huile moteur si le niveau d'huile est en dessous de la ligne inférieure, mais ne remplissez pas au-delà de la ligne supérieure. Reportez-vous à la section Caractéristiques techniques à la page 91 pour connaître l'huile recommandée.

Lubrification, informations générales

• Retirez la clé de contact afin d'éviter tout mouvement accidentel durant la lubrification.
• Nettoyez la surface avant de lubrifier une pièce du produit.
• Utilisez de l'huile dans un bidon d'huile lorsque vous lubrifiez.
• Lorsque vous lubrifiez avec de la graisse, utilisez une graisse pour roulement à billes ou pour châssis qui évite la corrosion. Retirez l'excès de graisse après la lubrification.
• Lubrifiez 2 fois par semaine si vous utilisez le produit tous les jours.
• Ne renversez pas de lubrifiant sur les courroies d'entraînement ou les rainures des poulies de courroie. Si vous renversez du lubrifiant, nettoyez avec de l'alcool. Si le frottement entre la courroie d'entraînement et la poulie n'est pas suffisant après avoir nettoyé avec de l'alcool, remplacez la courroie d'entraînement.

REMARQUE: n'utilisez pas d'essence ou d'autre produit pétrolier pour nettoyer les courroies d'entraînement.

Pour lubrifier le câble d'accélération, le câble de starter et les roulements de levier

1. Retirez le capot latéral droit.
2. Ouvrez le capot du moteur.
3. Lubrifiez les extrémités libres des câbles, y compris les extrémités près du moteur, avec de l'huile moteur.
4. Déplacez la commande d'accélération, la commande de starter et les commandes du carter de coupe jusqu'à leurs positions d'extrémité et lubrifiez à nouveau les câbles.

1. Lubrifiez les joints, les loquets, les roulements et la chaîne des commandes du carter de coupe avec de l'huile moteur.

1. Fixez le capot latéral droit.

Pour lubrifier les chaînes dans le conduit du châssis

1. Retirez les 4 vis et déposez le capot du conduit du châssis.
2. Lubrifiez les chaînes (A) dans le conduit du châssis avec de l'huile moteur ou du spray de lubrification de chaîne.

1. Lubrifiez les arbres de poulie (B) du câble de direction avec de la graisse.

Pour lubrifier le câble de frein de stationnement

1. Déposez le capot du conduit du châssis et le capot latéral gauche. Reportez-vous à la section Pour déposer et installer le capot du conduit du châssis à la page 73.
2. Poussez les protections en caoutchouc (A) en direction des extrémités du câble du frein de stationnement.

1. Lubrifiez les extrémités du câble de frein de stationnement avec de l'huile moteur.
2. Appuyez 3 fois sur la pédale de frein de stationnement et lubrifiez à nouveau le câble de frein de stationnement.
3. Fixez les protections en caoutchouc.
4. Fixez le capot latéral gauche et la plaque de châssis.

Pour lubrifier le tendeur de courroie

Le tendeur de courroie doit être lubrifié régulièrement avec une graisse au bisulfure de molybdène de bonne qualité.

1. Déposez le carter de la courroie inférieure. Reportez-vous à la section Pour déposer les carters de la courroie inférieurs à la page 74.
2. À l'aide d'un pistolet à graisse, lubrifiez au travers du graisseur du côté droit sous la poulie de courroie inférieure. Lubrifiez jusqu'à ce que de la graisse sorte de l'arrière du graisseur.

1. Montez le carter de la courroie et serrez les 5 vis.

Pour lubrifier le tendeur de courroie

Le tendeur de courroie doit être lubrifié régulièrement avec une graisse au bisulfure de molybdène de bonne qualité.

1. Retirez le carter de coupe. Reportez-vous à la section Pour retirer le carter de coupe à la page 64.
2. Lubrifiez le tendeur de courroie.

1. Installez le carter de coupe.

Pour lubrifier les mécanismes de hauteur de coupe et de levage du carter de coupe

1. Retirez le carter de coupe. Reportez-vous à la section Pour retirer le carter de coupe à la page 64.
2. Lubrifiez le joint pour le levage du carter de coupe (A).

1. Lubrifiez le joint pour la hauteur de coupe (B).

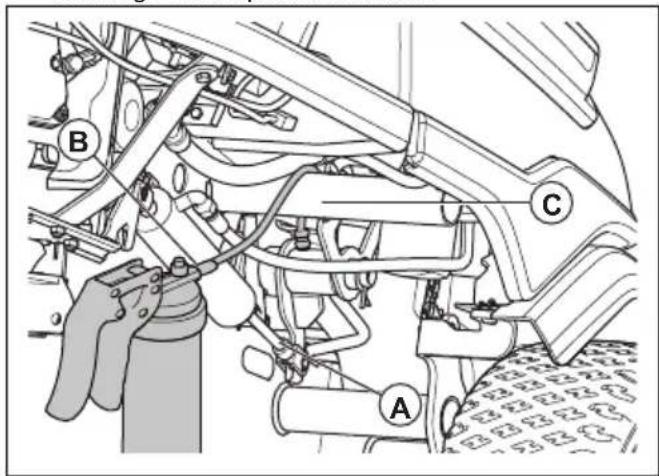

2. Assurez-vous que le cylindre hydraulique (A) du bras de levage est en position tendue.

1. Utilisez un pistolet à graisse souple (B) et placez le flexible au-dessus du tube du châssis (C).
2. Fixez la buse sur le graisseur et lubrifiez le bras de levage.
3. Déplacez le levier de hauteur de coupe pour vous assurer que les joints sont faciles à déplacer.
4. Installez le carter de coupe.

Pour lubrifier le carter de coupe

1. Retirez le capot avant.
2. Lubrifiez les 6 joints (A) avec de l'huile moteur.

A A A B A A B A

1. Lubrifiez à l'aide d'un pistolet à graisse à travers le graisseur sur les roulements des roues pivotantes pour le carter de coupe (B). Lubrifiez jusqu'à ce que de la graisse sorte de l'arrière du graisseur.

Schéma de dépannage

Si vous ne trouvez pas de solution à votre problème dans ce manuel d'utilisation, contactez votre atelier d'entretien Husqvarna.

Problème Cause
Le démarreur du moteur ne fait pas tourner le moteur	Le frein de stationnement n'est pas serré. Reportez-vous à la section Pour serrer et desserrer le frein de stationnement à la page 66.
	L'entraînement des lames est enclenché. Reportez-vous à la section Interrupteur de PDF (prise de force) à la page 52.
	Un fusible est grillé. Reportez-vous à la section Pour remplacer les fusibles à la page 76.
	La clé de contact est endommagée.
	La connexion entre le câble et la batterie est mauvaise. Reportez-vous à la section Consignes de sécurité relatives à l'utilisation de la batterie à la page 62.
	La batterie est trop faible. Reportez-vous à la section Pour charger la batterie à la page 76.
	Le démarreur est endommagé.
Le moteur ne démarre pas quand le moteur du démarreur fait démarrer le moteur	Le réservoir de carburant est vide. Reportez-vous à la section Pour remplir le réservoir de carburant à la page 65.
	La bougie est endommagée.
	Le câble d'allumage est endommagé.
	Il y a des saletés dans le carburateur ou dans la durée de carburant.La bougie est endommagée.
Le moteur ne tourne pas correctement
	Le carburateur est mal réglé.
	Le filtre à air est bouché. Reportez-vous à la section Pour nettoyer et remplacer le filtre à air à la page 75
	Il y a des saletés dans le carburateur ou dans la durée de carburant.
Le moteur semble ne pas avoir de puissance	Le filtre à air est bouché. Reportez-vous à la section Pour nettoyer et remplacer le filtre à air à la page 75
	La bougie est endommagée.
	Il y a des saletés dans le carburateur ou dans la durée de carburant.
	Le câble d'accélération est mal réglé.
La transmission n'a pas suffisamment de puissance	La prise d'air froid de la transmission ou les ailettes de refroidissement sont bouchées.
	Le ventilateur de la transmission est endommagé.
	Il n'y a pas d'huile dans la transmission ou le niveau d'huile est trop bas. Reportez-vous à la section Pour contrôler le niveau d'huile de transmission à la page 82.
La batterie ne se charge pas La batterie est endommagée. Reportez-vous à la section Consignes de sécurité relatives à l'utilisation de la batterie à la page 62.
La produit vibre Les lames, la poulie ou d'autres pièces en rotation sont desserrées. Reportez-vous à la section Entretien à la page 69.
Le moteur est desserré.
Le résultat de la tonte est insatis-faisant	Les lames sont émoussées. Reportez-vous à la section Pour remplacer les lames à la page 80.
	L'herbe est haute ou humide. Reportez-vous à la section Pour obtenir de bons résultats de tonte à la page 68.
	Le carter de coupe est endommagé et n'est pas parallèle au sol.
	Le carter de coupe est bloqué par de l'herbe coupée. Reportez-vous à la section Pour nettoyer le produit à la page 71.
	La pression des pneus est différente sur les côtés droit et gauche. Reportez-vous à la section Pression des pneus à la page 77.
	Le produit est utilisé à une vitesse trop élevée. Reportez-vous à la section Pour obtenir de bons résultats de tonte à la page 68.
	La vitesse du moteur est trop faible. Reportez-vous à la section Pour obtenir de bons résultats de tonte à la page 68.
	La courroie d'entraînement se desserre des poulies.

Symbole Nom Affichage à l'écran Son Cause
	Indicateur de pente	Le symbole s'affiche.		Vous utilisez le produit sur une pente >10°. Reportez-vous à la section Pour couper l'herbe sur des terrains en pente à la page 60.
		Le symbole clignote.		Vous utilisez le produit sur une pente >15°. Reportez-vous à la section Pour couper l'herbe sur des terrains en pente à la page 60.
	Indicateur de la température de l'huile de la transmission	Le symbole s'affiche.	1 son long.	La température de l'huile de transmission est trop élevée.
		Le symbole clignote rapidement.	-	Contactez votre atelier d'entre-tien Husqvarna.
	Capteur de pression d'huile	Le symbole s'affiche.	1 son long.	Pression d'huile basse. Reportez-vous à la section Pour con-trôler le niveau d'huile moteur à la page 81.
	Indicateur de niveau de batterie	Le symbole s'affiche.	1 son long.	Tension basse. Reportez-vous à la section Pour charger la batte-rie à la page 76.
	Indicateur du carter de coupe	Le symbole clignote.	5 sons courts.	Le carter de coupe n'est pas fixé et le bouton de PDF est engagé. Reportez-vous à la section Pour fixer le carter de coupe à la page 63.
	Indicateur du bouton de PDF	Le symbole s'affiche.	-	Bouton de PDF engagé. Reportez-vous à la section Conditions de fonctionnement à la page 60.
		Le symbole clignote.		Procédure de démarrage incor-recte. Reportez-vous à la section Conditions de fonctionnement à la page 60.
		Le symbole clignote rapidement.		Bouton de PDF endommagé. Contactez votre atelier d'entre-tien Husqvarna.
	Voyant de frein de stationnement	Le symbole s'affiche.	-	Le frein de stationnement est serré. Reportez-vous à la section Frein de stationnement à la page 60.
		Le symbole clignote.		Procédure de démarrage incor-recte. Reportez-vous à la section Conditions de fonctionnement à la page 60.
		Le symbole clignote rapidement.		Frein de stationnement endom-magé. Contactez votre atelier d'entretien Husqvarna.
Symbole Nom Affichage à l'écran Son Cause
		Indicateur OPC	Le symbole clignote.	5 sons courts.
			Le symbole clignote rapidement.	-
		Transfert de poids Le symbole s'affiche. -
		Indicateur d'entretien Le symbole s'affiche.		5 sons courts.
		Jauge de carburant Le symbole s'affiche.		1 son court.

Remarque : les symboles et leur position à l'écran peuvent différer selon les modèles.

Transport

• La machine est lourde et peut causer des blessures par écrasement. Soyez prudent lorsque vous chargez ou déchargez la machine d'un véhicule ou d'une remorque.
• Ne soulevez pas le produit. Les œillets de transport ne sont pas des points de levage approuvés et ne doivent être utilisés que pour fixer le produit en toute sécurité à une remorque.
• Utilisez une remorque approuvée pour le transport de la machine.
• Assurez-vous d'avoir connaissance de la réglementation routière locale avant de transporter la machine dans une remorque ou sur les routes.

Pour fixer le produit sur une remorque en vue de son transport

Avant de fixer le produit, vous devez lire et comprendre le chapitre sur la sécurité. Reportez-vous à la section Sécurité à la page 57.

AVERTISSEMENT: Le frein de stationnement n'est pas suffisant pour sécuriser le produit pendant son transport. Fixez fermement le produit à l'espace de chargement.

Équipement : 2 sangles homologuées et 4 cales de roue en forme de coin.

1. Stationnez le produit au centre de l'espace de chargement.

AVERTISSEMENT: Pour les véhicules de transport couverts, laissez le produit refroidir avant de le placer sous l'espace couvert.

1. Veillez à ce que le centre de gravité du produit se trouve au-dessus de l'essieu de roue du véhicule de transport. Si une remorque est utilisée pour le transport, veillez à ce que la force verticale exercée sur la barre de remorquage soit correcte.

1. Serrez le frein de stationnement.
2. Verrouillez le produit à l'aide de l'application Husqvarna Connect.
3. Abaissez le carter de coupe jusqu'à la position de tonte.
4. Retirez tous les objets mobiles.
5. Faites passer la première sangle à travers le châssis de transmission arrière.

1. Serrez la sangle vers l'arrière.
2. Faites passer la seconde sangle par l'œillet de transport.

1. Fixez la sangle à l'espace de chargement.
2. Serrez la sangle vers l'avant de l'espace de chargement.
3. Placez les cales de roue devant et derrière les roues arrière.

Le produit est équipé d'une transmission hydrostatique. Pour éviter d'endommager la transmission, remorquez le produit uniquement sur courtes distances et à faible vitesse.

Désengagez la transmission avant de remorquer le produit. Reportez-vous à la section Pour engager et désengager le système d'entraînement à la page 66.

Rangement

Préparez le remisage du produit à la fin de la saison et avant tout remisage de plus de 30 jours. Si vous conservez du carburant dans le réservoir pendant 30 jours ou plus, des particules collantes peuvent obstruer le carburateur. Cela impacte négativement le fonctionnement du moteur.

Afin d'éviter la formation de particules collantes durant la période de remisage, ajoutez un stabilisateur. Si vous utilisez de l'essence d'alkylate, il n'est pas nécessaire d'ajouter un stabilisateur. Si vous utilisez de l'essence normale, ne passez pas à l'essence d'alkylate. Cela peut provoquer le durcissement des pièces sensibles en caoutchouc. Ajoutez un stabilisateur au carburant présent dans le réservoir ou dans le récipient utilisé pour le remisage. Respectez toujours les rapports de mélange indiqués par le fabricant. Faites tourner le moteur pendant au moins 10 minutes après avoir ajouté le stabilisateur jusqu'à ce qu'il arrive au carburateur.

AVERTISSEMENT: Ne remisez pas le produit en intérieur ou dans un environnement mal ventilé si du carburant se trouve dans le réservoir. Il existe un risque d'incendie si les vapeurs de carburant entrent en contact avec une flamme nue, des étincelles ou une flamme pilote de chaudière, de réservoir d'eau chaude, de sèche-linge, etc.

AVERTISSEMENT: Enlevez de la machine les résidus d'herbe, les feuilles et autres matériaux inflammables afin de

• Nettoyez le produit, consultez la section Pour nettoyer le produit à la page 71. Retouchez la peinture en cas de dommage pour éviter la corrosion.
• Examinez la machine afin de repérer des pièces éventuellement usées ou endommagées et serrez tous les écrous ou vis susceptibles de s'être desserrés.
• Retirez la batterie. Nettoyez-la, chargez-la entièrement et laissez-la refroidir pendant la période de remisage. Pour une durée de vie optimale, la batterie doit être stockée à une température supérieure à la température de gel, mais inférieure à 10 °C.
• Chargez la batterie tous les six mois ou si la tension chute en dessous de 12,55 V.
• Changez l'huile moteur et mettez au rebut l'huile usagée.
• Videz le réservoir de carburant. Démarrez le moteur et laissez-le tourner jusqu'à ce qu'il n'y ait plus de carburant restant dans le carburateur.

Remarque: Ne videz pas le réservoir de carburant et le carburateur si vous avez ajouté un stabilisateur.

• Retirez les bougies et versez une cuillerée à soupe d'huile moteur dans chaque cylindre. Tournez l'arbre moteur à la main pour appliquer l'huile et remettez les bougies en place.
• Lubrifiez tous les raccords de graissage, les joints et les essieux.
• Entreposez le produit dans un endroit propre et sec et recouvrez-le pour le protéger davantage.
• Une housse permettant de protéger votre produit pendant son remisage ou son transport est disponible auprès de votre revendeur.

Mise au rebut

• Les produits chimiques peuvent être dangereux et ne doivent pas être jetés sur le sol. Apportez toujours les produits chimiques à mettre au rebut dans un centre d'entretien ou une déchetterie appropriée.
• Lorsque le produit est usé, renvoyez-le à votre revendeur ou déposez-le dans une déchetterie appropriée.
• L'huile, les filtres à huile, le carburant et la batterie peuvent avoir des effets négatifs sur l'environnement. Respectez les consignes locales de recyclage et la réglementation en vigueur.
• Ne jetez pas la batterie dans les déchets ménagers.
• Envoyez la batterie à un atelier d'entretien HUSQVARNA ou déposez-la dans un point de collecte de batteries usagées.

Caractéristiques techniques

Caractéristiques techniques

	R 418TsX AWD R 420TsX AWD
Dimensions Reportez-vous à la section	Dimensions du produit à la page 94.
Poids sans le carter de coupe, avec réservoirs vides, kg 308 316
Dimensions des pneus 200/65 - 8 200/65 - 8
Pression des pneus, avant - arrière, kPa / bar / PSI 80 / 0,8 / 12,0 80 / 0,8 / 12,0
Inclinaison max., degrés ° 10 10
Poids max. de l'équipement de remorquage sur une pen-te à 10°, kg	150 150
Force verticale max. autorisée sur la barre de remorqua-ge, N/kg	250/25 250/25
Force horizontale max. autorisée sur la barre de remor-quage, N/kg	260/26 260/26
Moteur
Marque/modèle Kawasaki FS541V Kawasaki FS651V
Puissance nominale du moteur, kW 16	10,8 14,0
Cylindrée, cm3	603 726
Vitesse max. en marche avant, km/h 9 9
Vitesse max. en marche arrière, km/h	7 7
Vitesse max. du moteur, tr/min	3 000 ±100	3 000 ±100
Carburant, indice d'octane min. sans plomb, 10 % d'éthanol max	91 91
Volume du réservoir, l	17 17
Huile moteur 17	Husqvarna SAE 30, Husq-varna SAE 5W-30 syn-thétique, Husqvarna SAE 10W-40	Husqvarna SAE 30, Husq-varna SAE 5W-30 syn-thétique, Husqvarna SAE 10W-40
Volume d'huile avec le filtre, l	1,7	2,0
Volume d'huile sans le filtre, l	1,5	1,8
Démarrage du moteur Démarrage électrique, 12 V Démarrage électrique, 12 V
Transmission
Marque Tuff Torq Tuff Torq
Modèle K664U/KTM13U K664U/KTM13U
Huile, classe SF-CC ^18	10W/30 10W/30
Volume d'huile, I 6 6
Système électrique
Type 12 V, système de terre né-	gatif	12 V, système de terre né-gatif
Batterie 12 V, 24 Ah 12 V, 24 Ah
Bougie NGK BPR4ES NGK BPR4ES
Écartement des électrodes, mm/po 0,75/0,030	0,75/0,030
Carter de coupe
Type Combi 103Combi 103
	Combi 112	Combi 112
		Combi 122

Émissions sonores19	R 418TsX AWD	R 420TsX AWD
Niveau de puissance acoustique mesuré dB (A)
Combi 103	98	99
Combi 112	98	99
Combi 122	-	101
Niveau de puissance acoustique garanti dB(A)
Combi 103	99	100
Combi 112	99	100
Combi 122	-	102
Niveaux sonores ^20	R 418TsX AWD R 420TsX AWD
Niveau de pression sonore à l'oreille de l'utilisateur, dB(A)
Combi 103 84 84
Combi 112 83 82
Combi 122 - 87

	R 418TsX AWD R 420TsX AWD
Niveaux de vibrations ^21
Niveau de vibrations dans le volant, m/s ^2	2,17 2,67
Niveau de vibrations dans le siège, m/s ^2	0,29 0,15

Carter de coupe Combi 103	Combi 112 Combi 122
Largeur de coupe, mm 1 030	1 120 1 220
Hauteur de coupe, mm 25-75	25-75 25-75
Poids, kg 63 66 73
Longueur de lame, mm 388	420 454
Lame
Référence 504 19 04-10	544 10 27-10	535 42 94-10

AVERTISSEMENT: L'utilisation d'un carter de coupe non homologué pour le produit peut provoquer l'éjection d'objets à grande vitesse et provoquer des blessures.

très graves. N'utilisez pas d'autres types de carter de coupe que celui spécifié dans ce manuel.

Données de fréquence radio

	R 418TsX AWD	R 420TsX AWD
Plage de fréquences, MHz	2402-2480	2402-2480
Puissance de sortie ^22 , dBm	-2.4	-2.4

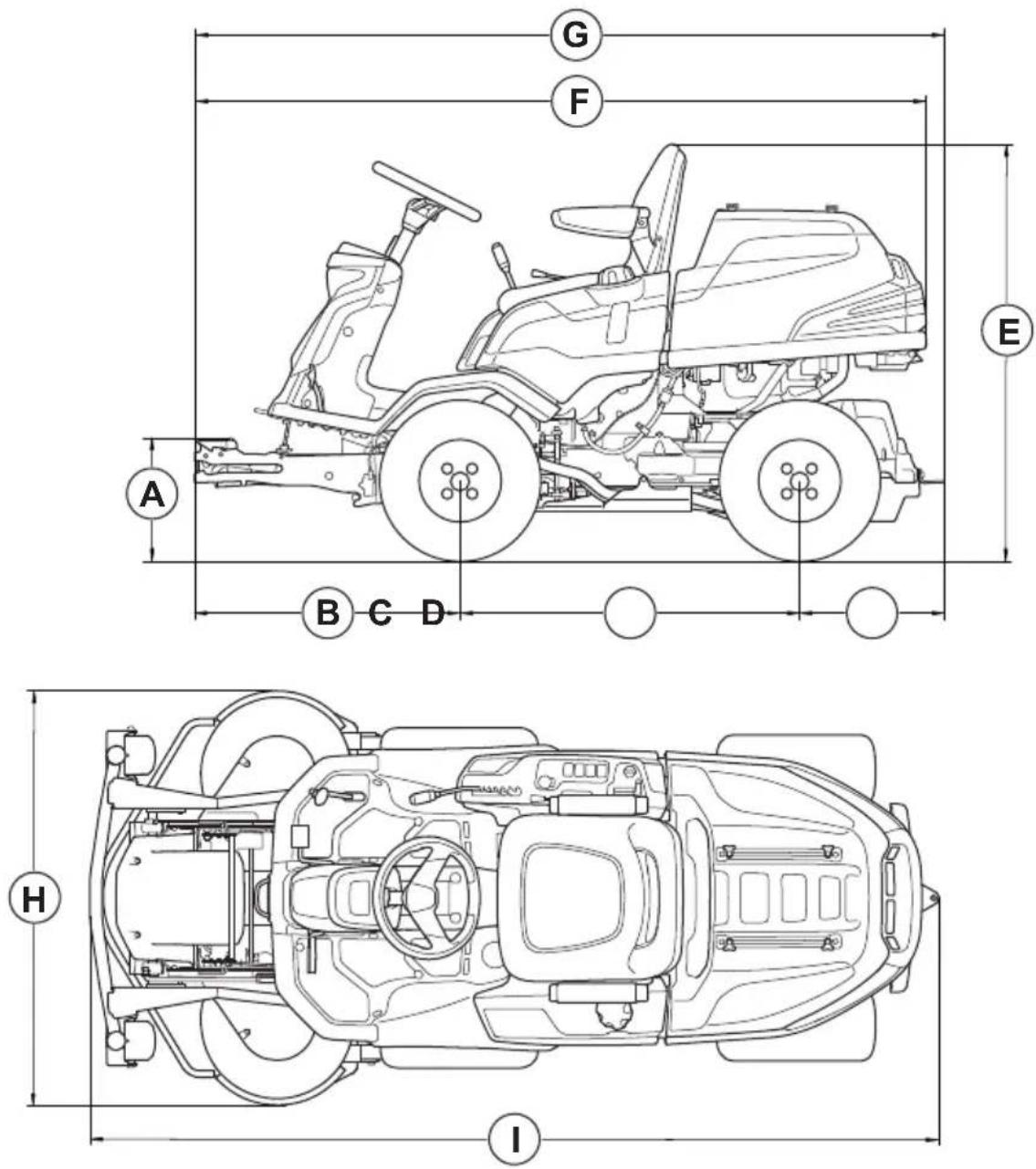

Dimensions du produit

Faire un contrôle annuel dans un service technique agréé pour vous assurer que le produit fonctionne correctement en ce qui concerne la sécurité et à son meilleur pendant la haute saison. Le meilleur moment pour faire de l'entretien ou la réparation de ce produit est la basse saison.

Lorsque vous envoyez un ordre pour les pièces de rechange, fournir des informations sur l'année d'achat, le modèle, le type et le numéro de série.

Utilisez toujours les pièces de rechange d'origine.

Déclaration de conformité UE

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : [phone], déclarons sous notre entière responsabilité que le produit :

Description Tondeuse	autoportée à coupe frontale
Marque Husqvarna
Type/Modèle R 418Ts	X AWD, R 420TsX AWD
Identification Les numéros de série à partir de 2024 et ultérieurs

est entièrement conforme à la réglementation et aux directives de l'UE suivantes :

Directive/Réglementation	Description
2006/42/CE « relative	aux machines »
2014/53/UE « relative	aux équipements radio »
2000/14/EC « relative	aux émissions sonores dans l'environnement »
2011/65/UE « relative	à la limitation de l'utilisation de certaines substances dangereuses au sein d'équipements électriques et électroniques »

et que les normes et/ou les spécifications techniques suivantes sont appliquées : EN ISO 12100:2010, EN ISO 5395-1:2013/A1:2018, EN ISO 5395-3:2013/A1:2017/A2:2018, EN ISO 14982:2009, ETSI EN 300 328 V2.2.2, ETSI EN 300 489-1 V2.2.3, ETSI EN 300 489-17 V3.2.4, EN IEC 63000:2018.

Organisme notifié : 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå. A également vérifié la conformité avec l'annexe VI de la directive du conseil 2000/14/CE.

Pour toute information relative aux émissions sonores, veuillez consulter la section Caractéristiques techniques à la page 91.

Huskvarna, 2025-01-17

Claes Losdal, Directeur du développement/Articles de jardinage, Husqvarna AB

Responsable de la documentation technique

Marques déposées

La marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, inc., et toute utilisation de ces marques par Husqvarna est régie par une licence.

Instructions d'origine
