NAVODILA ZA UPORABO R 418TsX AWD HUSQVARNA

Uvod	143
Varnost	150
Montaža	156
Delovanje	157
Vzdrževanje	161
Odpravljanje težav	176

Transport skladiščenje in odstranitev	178
Tehnični podatki	181
Servis	185
Izjava o skladnosti	186
Registirane blagovne znamke	186

Uvod

Pregled pred dobavo in kataloške številke

Opomba: Ta izdelek je bil pregledan pred dobavo.

Prodajalec vam mora predati podpisan izvod dokumenta o pregledu pred dobavo.

Kontaktni podatki servisnega zastopnika družbe Husqvarna:
Ta navodila za uporabo veljajo za izdelek s kataloško številko/serijsko številko:
/
Motor:
Menjalnik:

Opis izdelka

R 418TsX AWD in R 420TsX AWD sta sedežni kosilnici. Pedala za vožnjo naprej in vzvratno vožnjo vozniku omogočata brezstopenjsko nastavljanje hitrosti. R 418TsX AWD in R 420TsX AWD imata pogon na vsa kolesa (AWD) in dva števca ur, ki prikazujeta, koliko ur je uporabnik uporabljal izdelek. Izdelka imata žaromete, prostor za shranjevanje in vlečno kljuko. Izdelka se uporabljata s kosišči Combi s sistemom BioClip.

Namen uporabe

Izdelek je izdelan za košnjo trave na odprtih in ravnih tleh v stanovanjskih območjih in vrtovih. će želite izdelek

uporabljati za druga opravila, namestite izbirno dodatno opremo. Če želite izvedeti več o razpoložljivi dodatni opremi se obrnite na prodajalca podjetja Husqvarna.

Zavarujte svoj izdelek

Sklenite zavarovalno polico za svoj nov izdelek. V primeru negotovosti se obrnite na svojo zavarovalnico. Priporočamo celostno zavarovanje, vključno z zavarovanjem za tretje osebe, požar, poškodbe, krajo in vandalizem.

1. Stopalka za vožnjo naprej
2. Stopalka za vožnjo nazaj
3. Zaslon

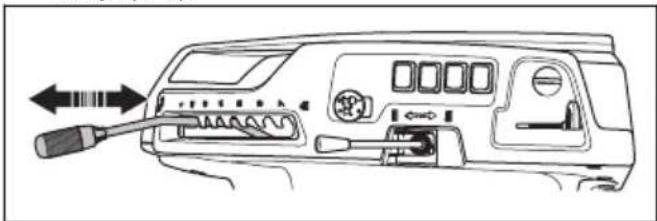

4. Ročica za nastavitev višine košnje
5. Ročica za nastavitev sedeža
6. Ročica za prenos teže
7. Dvižna ročica za kosišče
8. Gumb kardanskega pogona
9. Funkcijsko stikalo za vtičnico na zadnji strani
10. Vklopno stikalo za vtičnico na zadnji strani
11. Vklopno stikalo za električno vtičnico na desni krmilni plošči

12. Vklopno stikalo za žaromete

13. Kontaktni ključ

14. Vzvod plina
15. Ročica dušilne lopute
16. Električna vtičnica 12 V
17. Sponke pokrova motorja
18. Ročica za vklop ali izklop pogona zadnje preme
19. Vtičnica na zadnji strani 12 V
20. Vodila za prostor za shranjevanje
21. Pokrovček rezervoarja za gorivo
22. Tipska ploščica z bralnimi kodami
23. Ročica za vklop ali izklop pogona sprednje preme.
24. Gumb za zaklepanje parkirne zavore
25. Pedal parkirne zavore in delovne zavore

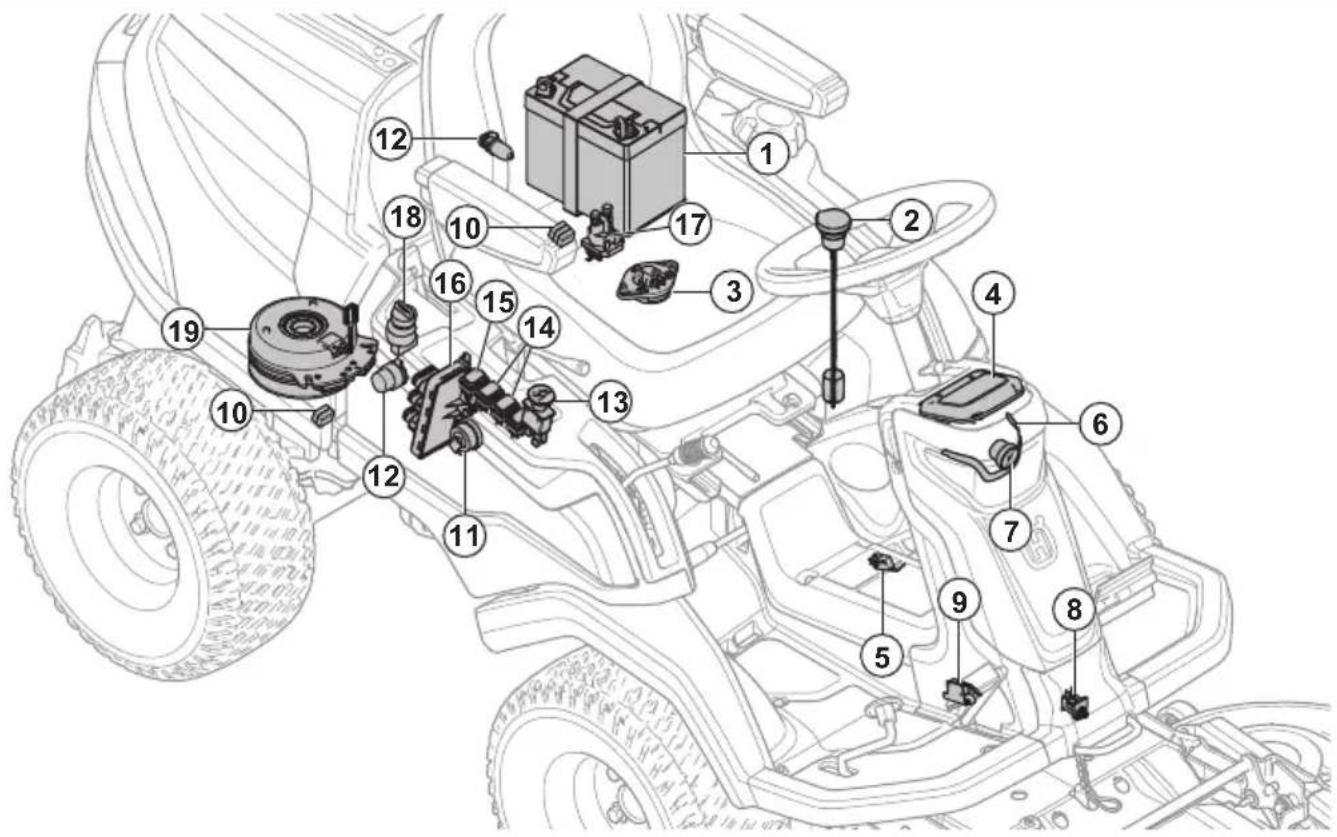

1. Baterija
2. Senzor goriva
3. Ročica za nadzor prisotnosti uporabnika (OPC)
4. Zaslon
5. Senzor prenosa teže
6. Delovna luč
7. Dolga luč
8. Senzor kosišča
9. Mikrostikalo, parkirna zavora

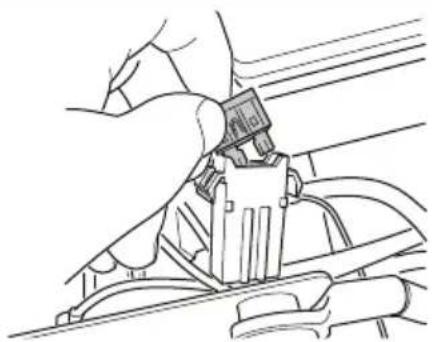

10. Varovalke
11. Opozorilnik
12. Napajalna vtičnica
13. Gumb kardanskega pogona
14. Vklopno stikalo za vtičnice
15. Vklopno stikalo za žaromete
16. Krmilni modul kosilnice
17. Elektromagnet
18. Kontaktni ključ
19. Sklopka za kardanski pogon

Krmilni modul kosilnice

Izdelek ima krmilni modul kosilnice, ki uporabniku posreduje informacije o izdelku. Informacije so prikazane na zaslonu instrumentne plošče. Glejte Zaslon na strani 148.

Zaradi krmilnega modula kosilnice se lahko servisni center pri popravilu poveže z izdelkom.

Husqvarna Connect

Izdelek ima brezžično tehnologijo Bluetooth® in se lahko poveže s prenosnimi napravami, ki imajo nameščeno aplikacijo Husqvarna Connect. Aplikacija Husqvarna Connect je brezplačna za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoča razširitev funkcij vašega izdelka Husqvarna:

• Dodatne informacije o izdelku.
- Informacije o izdelku, delih in servisu ter pomoč.

Brezžična tehnologija Bluetooth®

Izdelki z vdelano brezžično tehnologijo Bluetooth® se lahko povezujejo z mobilnimi napravami in omogočajo dodatne funkcije.

Znak za brezžično tehnologijo Bluetooth® se vklopi, ko je vaša mobilna naprava povezana z izdelkom.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ je storitev v oblaku, ki upravljavcu komercialne skupine strojev omogoča pregled nad vsemi izdelki. Za več informacij o storitvi Husqvarna Fleet Services™ si oglejte www.husqvarna.com.

Za združevanje izdelka s storitvijo Husqvarna Fleet Services™

1. Prenesite aplikacijo Husqvarna Fleet Services ™ v mobilno napravo.
2. Prijavite se v aplikacijo Husqvarna Fleet Services ™.
3. Za združevanje izdelka z aplikacijo Husqvarna Fleet Services™ sledite zgornjim navodilom.

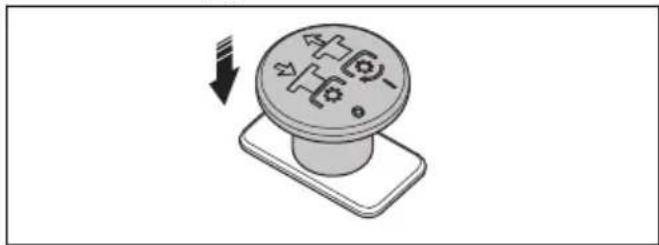

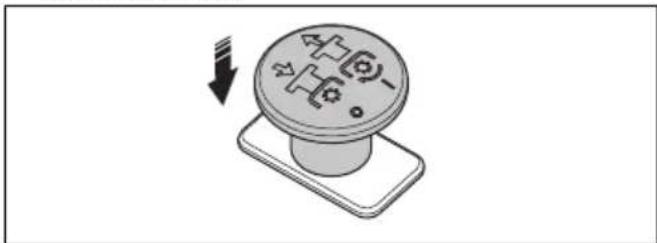

Gumb za kardanski pogon

Z gumbom kardanskega pogona vklopite in izklopite sklopko za kardanski pogon, kosišče ali drugo opremo, ki je z njo povezana. Za vklop pogona rezil morajo biti izpolnjeni ustrezni pogoji za zagon. Ustrezno zračno režo si oglejte poglavje Delovni pogoji na strani 153.

- Za vklop pogona rezil ali druge opreme povlecite gumb za kardanski pogon navzven.

- Za izklop pogona rezil ali druge opreme potisnite gumb za kardanski pogon navznoter.

Funkcija prenosa teže

S funkcijo prenosa teže se teža iz dodatne opreme prenese na izdelek. Pritisk na tla se poveča na sprednjih kolesih izdelka in zmanjša pritisk na tla na vodilih koles. Funkcijo prenosa teže nastavite na vklop, da zagotovite najboljše rezultate pri košnji trave, tudi pri uporabi pobiralne naprave. Med odstranjevanjem snega Husqvarna priporoča, da je funkcija prenosa teže izklopljena, da deluje največji pritisk na tla na dodatno opremo. Če je funkcija prenosa teže vklopljena, okvirja opreme ni mogoče popolnoma spustiti.

OPOZORILO: Za preprečevanje poškodb zaradi stisnjenja mora biti funkcija prenosa teže ob menjavi dodatne opreme izklopljena.

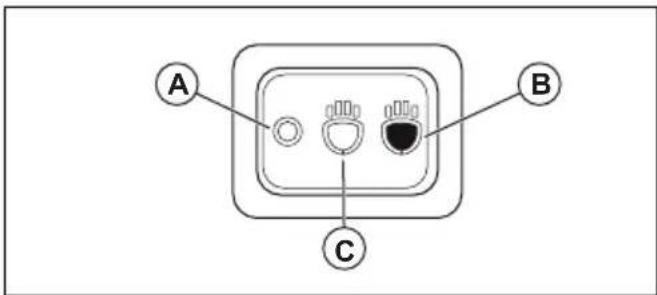

Žarometi

Žaromet ima delovno luč in dolgo luč.

Pritisnite vklopno stikalo za vklop (B) ali izklop (A) delovnih luči. Pritisnite vklopno stikalo za vklop (C) ali izklop (A) dolge luči in delovne luči.

A B C

Delovna luč ostane vklopljena 3 minute po izklopu kontakta. Ko so žarometi vklopljeni, je na zaslonu prikazan simbol žarometov. Glejte razdelek Zaslon na strani 148.

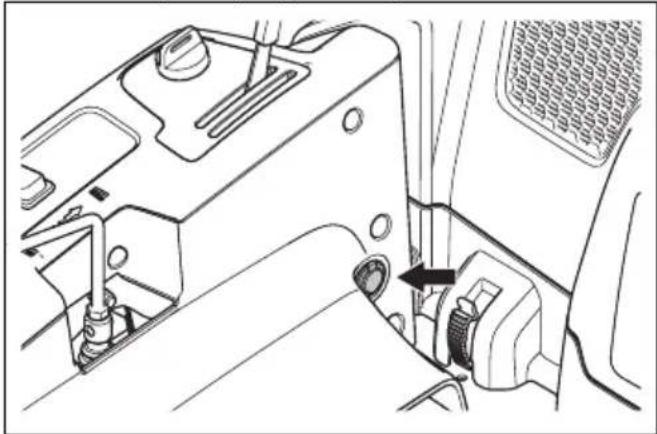

Napajalna vtičnica

Izdelek ima 2 električni vtičnici. Napetost vtičnice na desni krmilni plošči poleg sedeža je 12 V.

Napetost vtičnice v ohišju motorja je 12 V.

- Pritisnite vklopno stikalo (A) za vklop ali izklop vtičnice na desni krmilni plošči.

- Pritisnite vklopno stikalo (B) za vklop ali izklop vtičnice v ohišju motorja.

A B

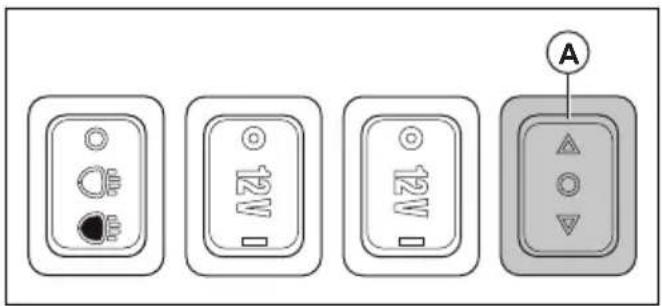

Funkcijsko stikalo za vtičnico na zadnji strani

Funkcijsko stikalo (A) se uporablja za upravljanje nekatere odobrene dodatne opreme, priklopljene v vtičnico na zadnji strani. Funkcijsko stikalo ima različne funkcije pri različnih vrstah dodatne opreme. Glejte navodila za uporabo dodatne opreme.

12V 12V A

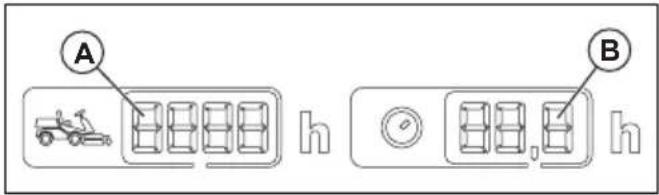

Števec ur

Izdelek ima na zaslonu 2 števca ur. Števca ur prikazujeta, kakšen je skupen čas obratovanja motorja (A) in v določenem obdobju obratovanja (B). Zadnja števka števca delovnih ur za obdobje delovanja prikazuje desetino ure (6 minut).

Čas, v katerem je bil kontakt vklopljen, motor pa ni deloval, se ne beleži.

Opomba: Skupni števec delovnih ur (A) prikazuje samo polne ure.

Opomba: Čas delovanja je čas, ko je motor vklopljen 1 day. Novo obdobje obratovanja se prične, će je bil motor izklopljen vsaj 6 h.

A B h h,3 h

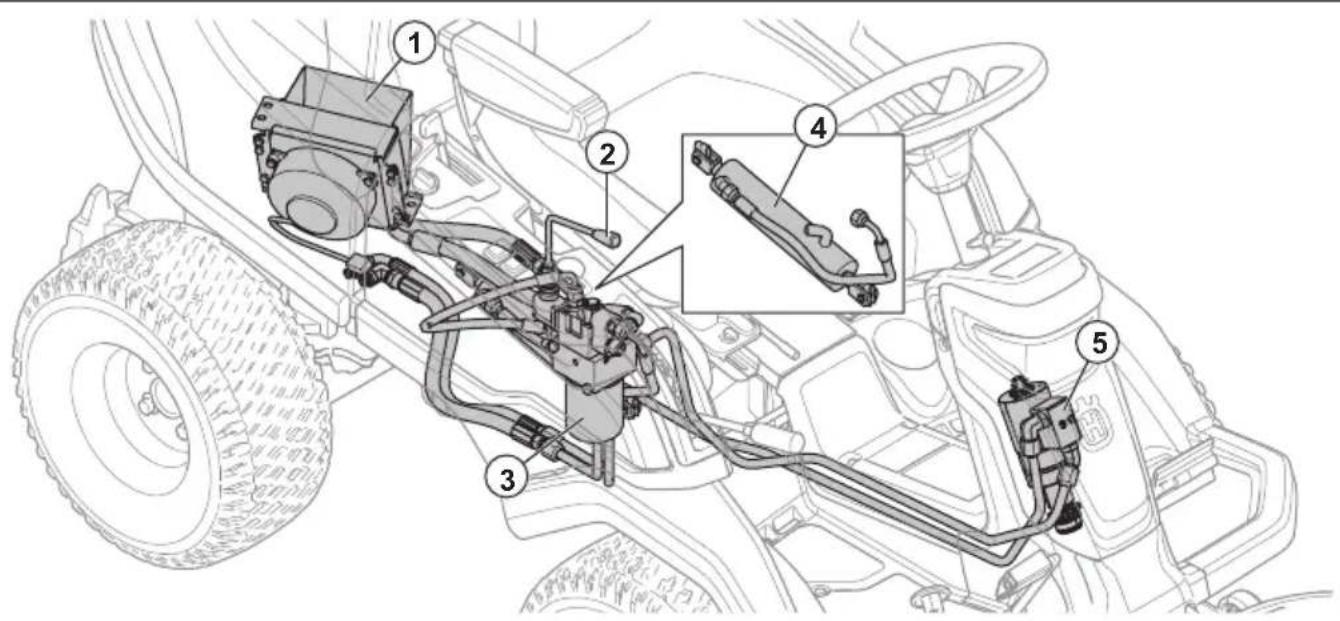

Pregled hidravličnega sistema

1. Hladilnik hidravličnega olja
2. Dvižna ročica
3. Oljni filter
4. Valj
5. Centralna krmilna enota

Stopalki za vožnjo naprej in vožnjo nazaj

Hitrost postopno nastavite s stopalkama. Leva stopalka (A) se uporablja za premikanje naprej, desna (B) pa za premikanje nazaj. Izdelek zavira, ko spustite stopalki.

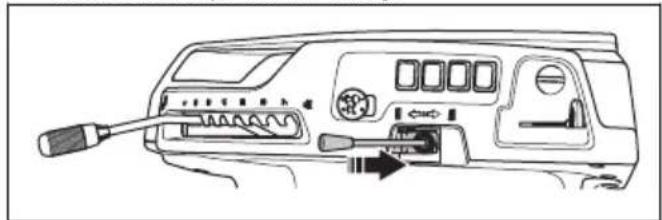

Dvižna ročica hidravličnega dviga kosišča

Dvižna ročica krmili hidravlični dvig. S hidravličnim dvigom dvignite kosišče v transportni položaj in spustite kosišče v položaj za košnjo. Hidravlično dvigalo deluje na hidravlični tlak, zato mora za dviganje motor delovati.

Kosišča za ta izdelek so kosišča Combi s sistemom BioClip. BioClip razreže travo v gnojilo. Kosišče Combi je mogoče uporabljati s sistemom BioClip. Brez pokrova BioClip je trava izvržena skozi zadnjo odprtino.

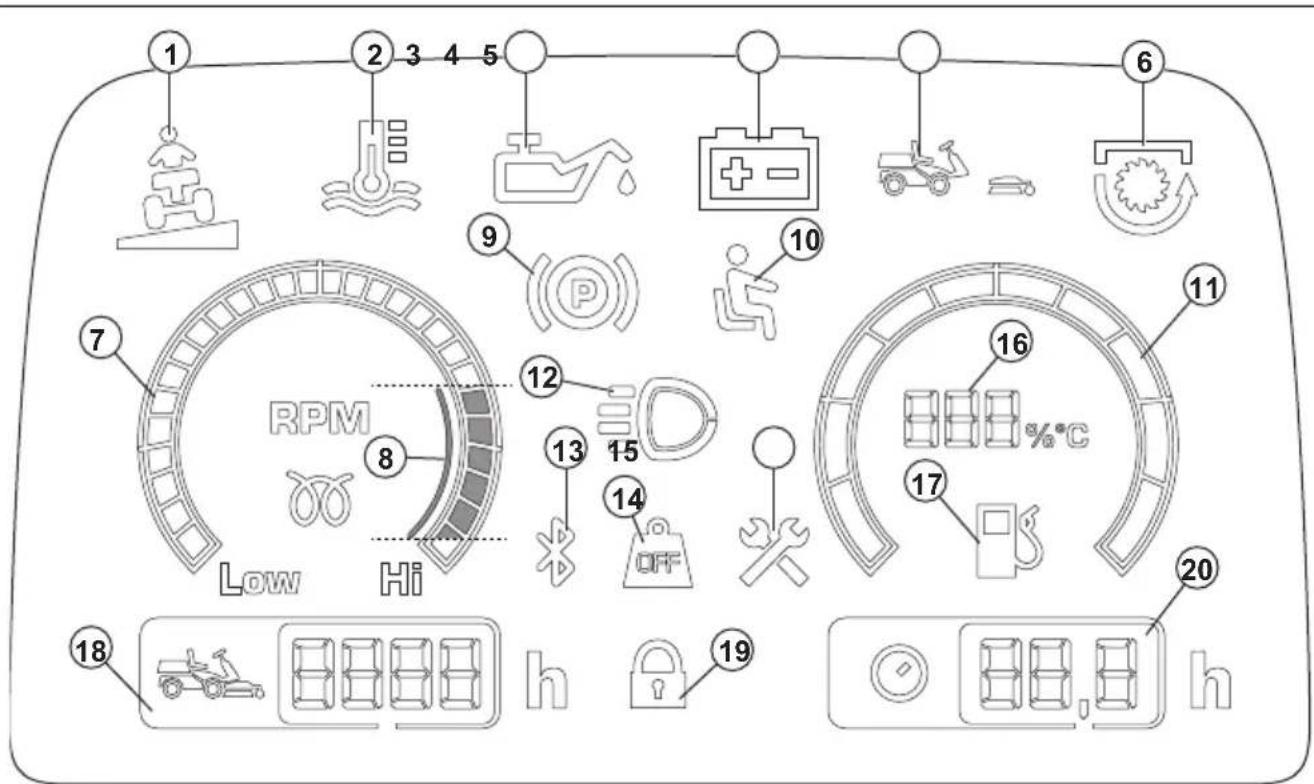

Zaslon

Zaslon na instrumentni plošči prikazuje informacije o stanju izdelka.

1 2 3 4 5 6 7 RPM Low Hi 9 (P) 10 11 12 13 15 14 OFF 16 %oC 17 20 18 h h 19

1. Indikator naklona; oglejte si Indikator strmine na strani 153.

2. Indikator temperature hidravlike

3. Indikator tlaka olja

4. Indikator napolnjenosti baterije

5. Indikator prisotnosti kosišča

6. Indikator PTO

7. Merilnik hitrosti

8. Priporočeno število vrtljajev/minuto med uporabo izdelka.

9. Indikator parkirne zavore
10. Ročica za nadzor prisotnosti uporabnika (OPC)
11. Merilnik za gorivo
12. Indikator delovne luči ali dolge luči
13. Bluetooth®
14. Prenos teže je deaktiviran
15. Indikator za servis
16. Merilnik za gorivo, merjeno v korakih po 5 %
17. Indikator majhne količine preostalega goriva
18. Skupni čas delovanja
19. Digitalni zaklep
20. Čas obratovanja

Opomba: Prikaz na zaslonu se lahko razlikuje med različnimi modeli.

Simboli na izdelku

OPOZORILO: Bodite previdni in uporabljajte izdelek pravilno. Ta izdelek lahko povzroči hude poškodbe oziroma smrt upravljavca ali drugih.

Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.

Vrtljiva rezila. Izogibajte se stiku z njimi.

Opozorilo: vrtljivi deli. Izogibajte se stiku z njimi.

Pazite na leteče in odbite predmete.

Izdelka nikoli ne uporabljajte, če so v bližini druge osebe, še posebej otroci, in živali.

Pred in med vzvratno vožnjo z izdelkom glejte nazaj.

Nikoli ne kosite trave po vzpetinah z naklonom. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°. Glejte Košnja na klančinah na strani 153.

Na izdelku ali opremi ni dovoljeno prevažati potnikov.

Zapeljite naprej.

Nevtralna prestava.

Zapeljite vzvratno.

Parkirna zavora.

Izdelek je v skladu z veljavnimi predpisi CE.

Izdelek je skladen z veljavnimi direktivami Evrazijske carinske unije. Veljavno samo za R 420TsX AWD.

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka, kot je določeno v Tehnični podatki na strani 181 in na nalepki.

Vedno nosite homologirano zaščitno opremo za sluh.

Prenos teže je deaktiviran.

Prenos teže je aktiviran.

Izklopite motor.

Zaženite motor.

Število vrtljajev motorja – veliko.

Število vrtljajev motorja – majhno.

Gorivo.

Najv. 10 % etanola.

Višina košnje.

Servisni položaj za ročico za nastavitev višine košnje.

Rezila so aktivirana.

Rezila so deaktivirana.

Transportni položaj za kosišče.

Delovni položaj za kosišče.

Aktivacija in izklop pogonskega sistema.

Nivo olja.

Bralna koda

yyyywwxxxx Na tipski ploščici je na-

vedena serijska številka. yyyy je proizvodno leto in ww je proizvodni teden.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za nekatere trge.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Škoda izdelka

Za škodo na izdelku ne odgovarjamo, če:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Podpora

Za pomoč in podporo za izdelek si oglejte razdelek s podporo na spletnem mestu, kjer so na voljo navodila in vodniki za odpravljanje teža, ali pa uporabite Husqvarna Samopostrežni portal in Pomočnika za izdelke (če je na voljo na vašem trgu). Za dodatno podporo o izdelku se obrnite na servisnega zastopnika Husqvarna.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, će obstaja nevarnost poškodbe izdelka, drugih

materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Izdelek lahko odreže roke in noge ter meče predmete. Če ne upoštevate varnostnih navodil, lahko pride do resnih poškodb ali smrti.

OPOZORILO: Če je rezalna oprema poškodovana, izdelka ne uporabljajte več. Poškodovana rezalna oprema lahko meče predmete in povzroči resne poškodbe ali smrt. Nemudoma zamenjajte poškodovana rezila.

OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Da bi zmanjšali nevarnost ki bi lahko povzročila resne poškodbe ali smrt, priporočamo, da se osebe z medicinskimi vsadki pred uporabo izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Vedno bodite previdni in ravnajte razumno. Izogibajte se vsem situacijam, za katere se ne počutite dovolj usposobljeni. Če ste po branju navodil za uporabnika negotovi glede delovnih postopkov, se pred nadaljnjimi postopki posvetujte s strokovnjakom.
• Pred zagonom izdelka je treba natančno prebrati in razumeti navodila za uporabo ter navodila na izdelku.
• Naučite se varno uporabljati izdelek in njegove krmilne elemente ter se seznanite z načinom hitre zaustavitve izdelka.
• Naučite se prepoznati varnostne oznake.
• Izdelek mora biti čist, zato da je lahko jasno prebrati oznake in nalepke.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.
• Ne prevažajte potnikov. Izdelek sme uporabljati le ena oseba.

• Izdelek uporabljajte le podnevi ali v pogojih, ki zagotavljajo zadostno količino svetlobe. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Bodite pozorni na druga morebitna tveganja.
• Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na zatohlih ali vlažnih mestih, pri močnem vetru, mrazu, će obstaja nevarnost strele itd.
• Poiščite in označite mesta večjih kamnov in drugih nepremičnih predmetov, da preprečite trke.
• Z območja odstranite predmete, kot so kamni, igrače itd., ki bi se lahko ujeli med rezila in bi jih nato vrglo ven.

• Otrokom ali drugim osebam, ki niso pooblaščene za upravljanje izdelka, ne dovolite, da bi uporabljali izdelek ali ga servisirali. Starost uporabnika je določena s krajevnimi zakoni.
• Pred zagonom motorja, vklopom pogona ali začetkom premikanja izdelka se prepričajte, da v bližini izdelka ni nikogar drugega.
• Med košnjo v bližini ceste ali prečkanjem ceste bodite pozorni na promet.
• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliščinah, ki lahko negativno vplivajo na vaš vid, pozornost, koordinacijo ali presojo.
• Izdelek vedno parkirajte na ravni površini, motor pa ne sme delovati.

Varnostna navodila v zvezi z otroki

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če niste dovolj pozorni na otroke v bližini izdelka, lahko pride do resnih nesreč. Izdelek in košnja lahko pritegneta otroke. Otroci najverjetneje ne ostanejo na mestu, kjer ste jih nazadnje videli.
• Otroci se ne smejo zadrževati v območju košnje. Prepričajte se, da je ob otrokih odgovorna oseba.
• Opazujte otroke in zaustavite izdelek, će se približajo delovnemu območju. Bodite zelo previdni blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.

• Pred in med vzvratno vožnjo glejte nazaj in navzdol ter se tako prepričajte, da v bližini ni otrok.

• Na izdelku ne prevažajte otrok. Z izdelka lahko padejo in se resno poškodujejo ali preprečijo varno manevriranje izdelka.

• Otroci izdelka ne smejo uporabljati.

Varnostna navodila za uporabo

OPOZORILO: Med ali neposredno po delovanju se ne dotikajte motorja ali izpušnega sistema. Med uporabo postaneta motor in izpušni sistem zelo vroča. Nevarnost opeklin, požara ali škode na lastnini ali bližnjih območjih. Med uporabo izdelka se izogibajte grmov in drugih predmetov.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pred in po vzvratni vožnji vedno glejte navzdol in nazaj. Bodite pozorni na velike in majhne ovire.
• Pred zavijanjem v vogalih zmanjšajte hitrost.
• Pri vožnji po območjih, ki jih ne nameravate kositi, ustavite rezila.

POZOR: Pred uporabo izdelka preberite previdnostna navodila v nadaljevanju.

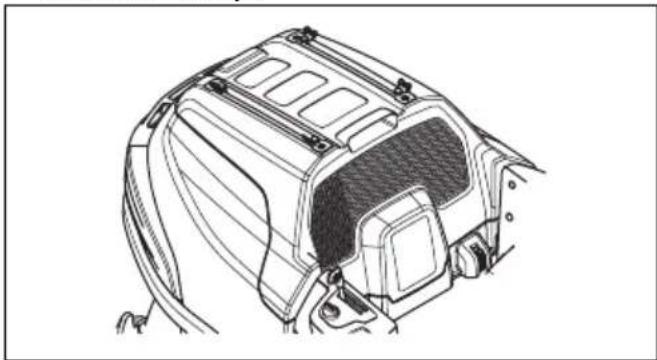

• Pred uporabo izdelka z dovodne odprtine hladnega zraka motorja odstranite travo in umazanijo. Če je odprtina za dovod hladnega zraka blokirana, obstaja nevarnost okvare motorja.
• Previdno se izogibajte kamnom in drugim večjim predmetom, in poskrbite, da se jih z rezili ne dotaknete.
• Z izdelkom se ne premikajte prek teh predmetov. Če med upravljanjem izdelka prevozite ali udarite ob predmet, se ustavite se ter preglejte izdelek in kosišče. Če je potrebno, izdelek popravite, preden ga ponovno zaženete.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Med uporabo izdelka obvezno uporabljajte ustrezno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Uporabljajte odobreno zaščito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
• Uporabite trpežno obutev, ki ne drsi. Priporočamo obutev z ojačano konico. Ne bodite bosi ali nosite odprtih čevljev.

• Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.
• Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajoče se dele.
• V bližini imejte opremo za prvo pomoč in gasilni aparat.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka z varnostnimi napravami, ki so poškodovane ali ne delujejo pravilno. Redno preverjajte varnostne naprave. V primeru poškodb varnostnih naprav se obrnite na servisnega zastopnika družbe Husqvarna.
• Ne spreminjajte varnostnih naprav. Izdelka ne uporabljajte, će zaščitne plošče, zaščitni pokrovi, varnostna stikala ali druge zaščitne naprave niso nameščene oz. so poškodovane.

Pred zagonom motorja morajo biti izpolnjeni ti pogoji:

• Parkirna zavora je aktivirana.
- Pogon rezil je izklopljen.

Motor mora biti v teh pogojih izklopljen:

• Parkirna zavora ni aktivirana in upravljavec vstane s sedeža.
  Pogon rezil se mora ustaviti v teh primerih:
• Parkirna zavora je aktivirana in upravljavec vstane s sedeža.
  • Gumb za kardanski pogon je pritisnjen.

Poskusite zagnati motor, ko eden od pogojev ni izpolnjen. Spremenite pogoje in poskusite znova. Ta pregled izvedite vsak dan.

Indikator strmine

Indikator naklona opozarja, ko izdelek uporabljate na klancih z več kot 10-odstotnim naklonom.

Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo

1. Zaženite izdelek.
2. Stopalki za vožnjo naprej in vzvratno vožnjo ne smeta biti blokirani in se morata prosto premikati.
3. Previdno pritisnite stopalko za vožnjo naprej, da se premaknite naprej.
4. Sprostite stopalko za vožnjo naprej, da zavrete. Prepričajte se, da se motor vklopi, ko sprostite stopalko za vožnjo naprej.
5. Ta postopek ponovite za stopalko za vzvratno vožnjo.

Opomba: Izdelek ima zavoro, ki se vklopi, ko sprostite stopalke. Če želite hitreje zmanjšati hitrost, pritisnite drugo stopalko.

1. Prepričajte se, da se izdelek ne premika, ko stopalki za vožnjo naprej in vožnjo nazaj nista vklopljeni.

Parkirna zavora

OPOZORILO: Če parkirna zavora ne deluje, se izdelek lahko začne premikati in povzroči poškodbe ali škodo. Parkirno zavoro morate redno pregledovati in nastavljati.

Glejte Pregled parkirne zavore na strani 165.

Dušilnik

Dušilnik zmanjšuje raven hrupa na najnižjo možno raven in odvaja izpušne pline stran od uporabnika.

Izdelka ne uporabljajte, če dušilnik ni nameščen ali je poškodovan. Poškodovan dušilnik zviša nivo hrupa in poveča nevarnost požara.

OPOZORILO: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku zelo segreje. V bližini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar.

Preverjanje dušilnika

- Dušilnik redno preverjajte in se tako prepričajte, da je pravilno nameščen in ni poškodovan.

Zaščitni pokrovi

Manjkajoči ali poškodovani zaščitni pokrovi povečajo nevarnost poškodb pri premikajočih se delih in vročih površinah. Pred zagonom izdelka preverite nivo olja. Prepričajte se, da so zaščitni pokrovi pravilno nameščeni in na njih ni razpok ali drugih poškodb. Zamenjajte poškodovane pokrove.

Košnja na klančinah

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Košnja trave na klančinah poveča nevarnost zaradi izgube nadzora nad izdelkom in prevračanjem. To lahko povzroči poškodbe ali smrt. Na vseh pobočjih je treba travo kositi previdno. Če po klančini ne morete voziti vzvratno ali se ob tem ne počutite varno, je ne kosite.
• Odstranite kamenje, veje in druge ovire.
• Smer košnje mora biti vrha proti dnu pobočja in obratno, ne pa z ene strani na drugo.
• Ne spuščajte se po klančinah z dvignjenim kosiščem.
• Izdelka ne upravljajte na klančinah z naklonom, večjim od 10°.

• Po klančinah vozite brez ustavljanja in počasi.
• Hitrosti in smeri ne spreminjajte sunkovito.
• Ne zavijajte večkrat, kot je potrebno. Pri spuščanju po pobočju zavijajte počasi in postopoma. Vozite z majhno hitrostjo. Previdno obračajte volan.
• Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja večja nevarnost prevračanja izdelka. Visoka trava lahko prekriva ovire.
• Ne kosite v bližini robov, jarkov ali nabrežij. Izdelek se lahko nenadoma prevrne, če s kolesi zapeljete na rob strme klančine ali jarka oz. če rob popusti. Če izdelek pade v vodo, obstaja nevarnost utopitve.

• Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi česar izdelek zdrsne.
• Ne stopite na tla, da bi povečali stabilnost izdelka.
• Vozite zelo previdno, če ste priklopili dodatno opremo ali drug predmet, zaradi katerega je izdelek manj stabilen.
• Za povečano stabilnost, namestite protiuteži. Če potrebujete več informacij, se obrnite na prodajalca.

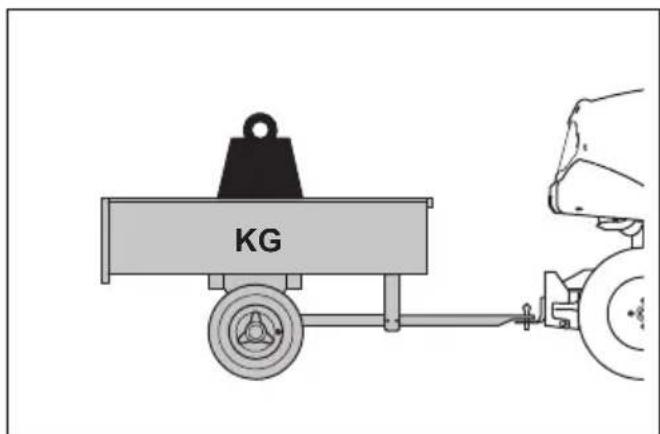

Varnost vleke

• Uporabljajte samo vlečno opremo, ki jo je odobril proizvajalec Husqvarna.
• Za pritrditev opreme uporabite vlečno kljuko.
• Ne vlecite opreme, težje od največje dovoljene mase. Glejte, Tehnični podatki na strani 181.

KG

- Med vlečenjem opreme zagotovite, da v bližini izdelka ni drugih oseb.

• Pri vleki opreme na pobočjih ali razgibanem terenu bodite previdni.
• Med vlečenjem opreme izdelek vozite z nizko hitrostjo.

Varna uporaba goriva

OPOZORILO: Z gorivom ravnajte previdno. Je zelo lahko vnetljivo in lahko povzroči poškodbe in gmotno škodo.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Posode za gorivo ne polnite v zaprtih prostorih.
• Bencin in hlapi so strupeni ter zelo lahko vnetljivi. Bodite previdni pri ravnanju z bencinom, da preprečite poškodbe ali požar.
• Ne odstranite pokrova posode za gorivo in je ne polnite pri delujočem motorju.
• Pred polnjenjem goriva se motor mora ohladiti.
  • Med polnjenjem goriva ne kadite.
• Goriva ne polnite v bližini isker ali odprtega ognja.
• Če sistem goriva pušča, ne zaženite motorja, dokler mesta puščanja niso zatesnjena.
• Goriva ne napolnite nad priporočen nivo. Zaradi toplote motorja in sonca se gorivo razteza in se prelije, će je posoda prenapolnjena.
• Ne prenapolnite ga. Če gorivo polijete po izdelku, ga počistite in počakajte, da se osuši, preden motor vklopite. Če se polijete po obleki, se preoblecite.
  • Gorivo shranjujte le v odobrenih posodah.
• Izdelek in gorivo shranite tako, da se izognete škodi, ki bi jo lahko povzročilo uhajanje goriva ali hlapov.
• Gorivo naj izteče v ustrezno posodo – to storite na odprtem in na varni razdalji od odprtega ognja.

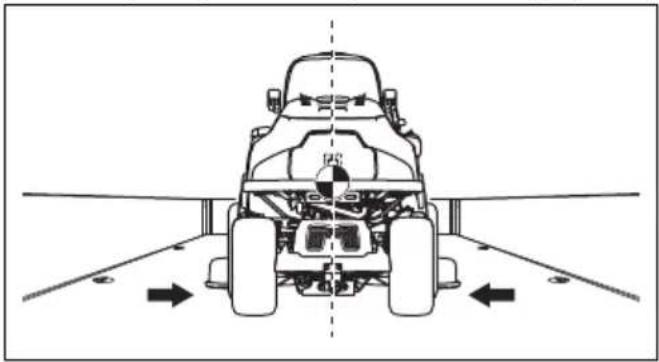

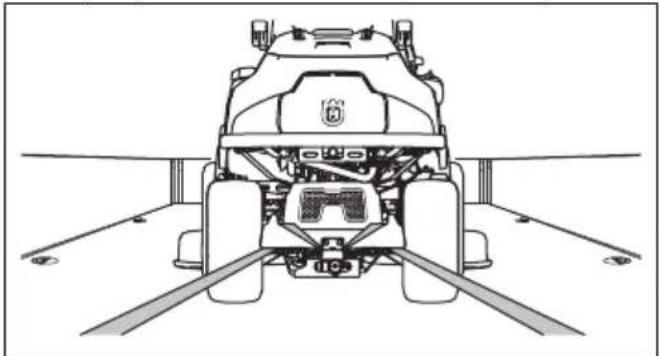

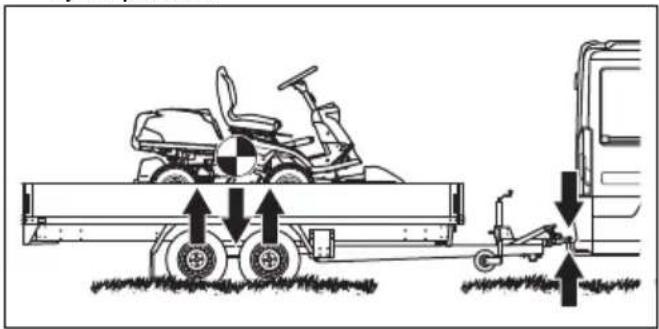

Varnost pri transportu

- Za transport izdelka uporabite odobreno transportno vozilo.

- Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.

- Transportiranje tega izdelka je lahko omejeno z nacionalnimi ali lokalnimi predpisi.

- Voznik transportnega vozila je odgovoren za varno pričvrstitev izdelka med transportom. Glejte Prevoz na strani 178.

Varna uporaba akumulatorja

OPOZORILO: Poškodovan akumulator lahko eksplodira in povzroči poškodbe. Če je akumulator deformiran ali poškodovan, se obrnite na servisnega zastopnika družbe Husqvarna.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

OPOZORILO: Pri polnjenju ali zamenjavi akumulatorja lahko pride do nastanka isker. To lahko povzroči eksplozijo akumulatorja, požar in poškodbe oči. Do iskrenja v tokokrogu ne more priti, če je ozemljitveni kabel akumulatorja odklopljen.

• V bližini akumulatorjev nosite zaščitna očala.
- Akumulator hranite zunaj dosega otrok.
- Zamenjane akumulatorje zavrzite. Glejte Odlaganje na strani 180.

Upoštevajte naslednje informacije, da preprečite iskrenje:

• V bližini akumulatorja ne nosite zapestne ure, nakita ali drugih kovinskih predmetov.
• Poskrbite, da je pokrovček posode pravilno nameščen.
• Vnetljivih tekočin ne shranjujte v odprtih posodah.

- Med polnjenjem akumulatorja vnetljive materiale hranite na razdalji najmanj 1 m.

- Iz akumulatorja lahko uhajajo eksplozivni plini. V bližini akumulatorja ne kadite. Akumulator ne sme priti v stik z odprtim plamenom in iskrami.

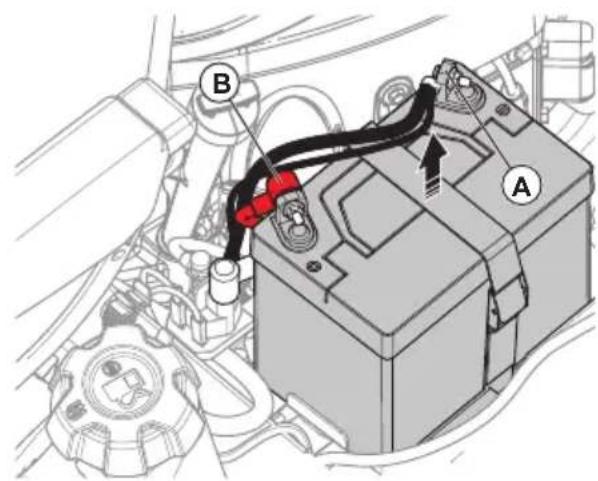

- Najprej odklopite ozemljitveni kabel akumulatorja in ga znova priklopite nazadnje.

- Ne povzročajte kratkega stika z orodjem.

- Ne povzročajte kratkega stika na priključkih zagonskega releja, da bi aktivirali zaganjalnik.

Pri polnjenju akumulatorja upoštevajte naslednje:

• Akumulator polnite v prostoru z dobrim prezračevanjem.
• Akumulator polnite najmanj 4 ure pri 12 V. Uporabljajte polnilnik za akumulator Husqvarna.
• Napetost polnilnika za akumulator mora biti enaka napetosti akumulatorja.
• Če temperatura akumulatorja preseže 45 °C, postopek polnjenja prekinite.

Varnostna navodila za vzdrževanje

OPOZORILO: Izdelek je težak in lahko povzroči telesne poškodbe ali materialno škodo na lastnini ali na sosednjih območjih. Ne izvajajte vzdrževalnih del na motorju ali kosišču, će niso izpolnjeni naslednji pogoji:

• Motor je izklopljen.
• Izdelek je parkiran na ravni površini.
  • Parkirna zavora je aktivirana.
• Kontaktni ključ je odstranjen.
• Kosišče je izklopljeno.
• Vžigalni kabli so odstranjeni z vžigalnih svečk.

OPOZORILO: Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne zaženite v zaprtem prostoru ali prostoru z nezadostnim prezračevanjem.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za najboljšo učinkovitost in varnost, redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte Urnik vzdrževanja na strani 161.
• Električni udar lahko povzroči poškodbe. Ne dotikajte se kablov, ko je motor vklopljen. Delovanja vžigalnega sistema ne preverjajte s prsti.
• Motorja ne zaženite, če so zaščitni pokrovi odstranjeni. Obstaja velika nevarnost poškodb zaradi premikajočih ali vročih delov.
• Pred izvajanjem vzdrževalnih del v motornem prostoru se mora izdelek ohladiti.
• Rezila so ostra in lahko povzročijo ureznine. Na rezila namestite zaščito ali nosite zaščitne rokavice, ko na njih izvajate dela.
• Kosišče za čiščenje vedno premaknite v servisni položaj. Izdelka za dostop do kosišča ne parkirajte v bližini jarka ali na klančini.

POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili nadaljevanju.

• Če sta svečka ali vžigalni kabel odstranjena, ne obračajte motorja.
• Prepričajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.
• Ne spreminjajte nastavitev krmilnikov. Če je št. motorjev previsoko, se lahko deli izdelka poškodujejo. Za najvišje število vrtljajev motorja glejte Tehnični podatki na strani 181.
• Izdelek je homologiran samo za uporabo z opremo, ki jo dobavi ali priporoča proizvajalec.

Montaža

Uvod

OPOZORILO: Preden začnete sestavljati izdelek, morate prebrati in razumeti poglavje o varnosti.

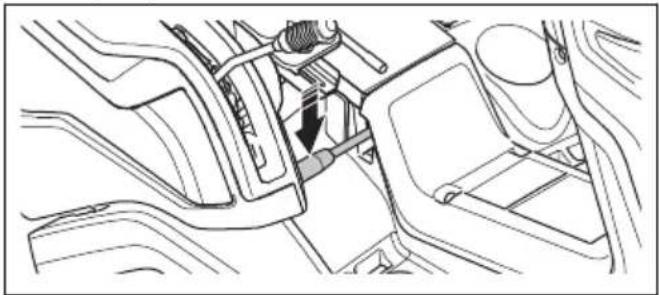

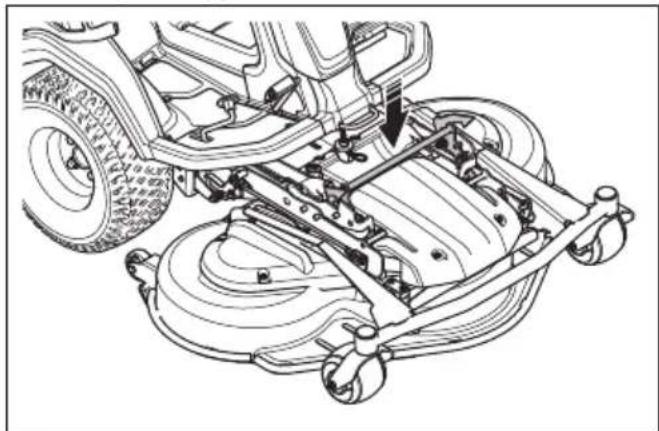

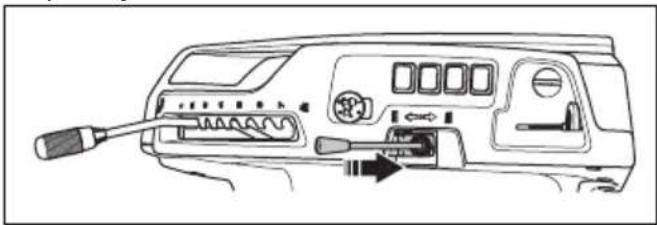

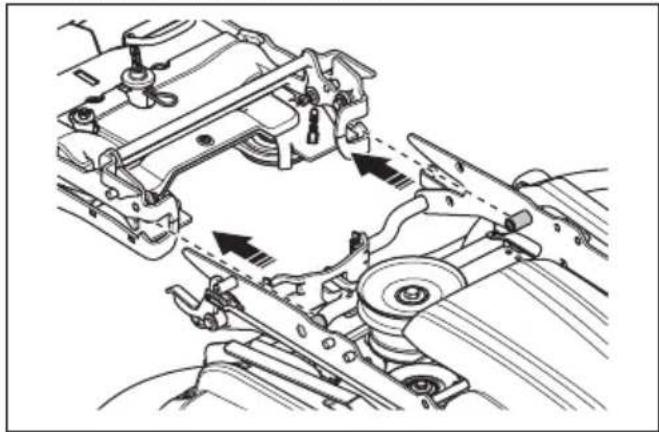

Nameščanje kosišča

1. Izdelek parkirajte na ravna tla.
2. Aktivirajte parkirno zavoro.
3. Dvižno ročico za kosišče premaknite v transportni položaj.

1. Dvižno ročico za kosišče premaknite v položaj za košnjo.

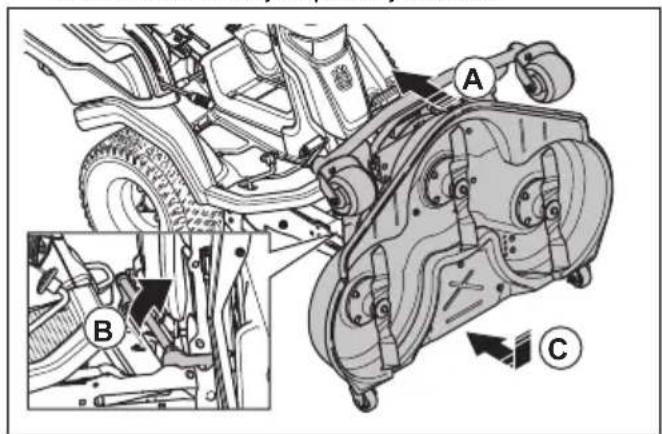

1. Kosišče poravnajte z okvirjem opreme.

1. Kosišče potisnite naprej v okvir opreme, dokler se ne zaskoči.

1. Zaklepni ročaj potisnite navzdol.

1. Dvižno ročico za kosišče premaknite v transportni položaj.

1. Ročico za prenos teže premaknite navzdol, da vklopite prenos teže.

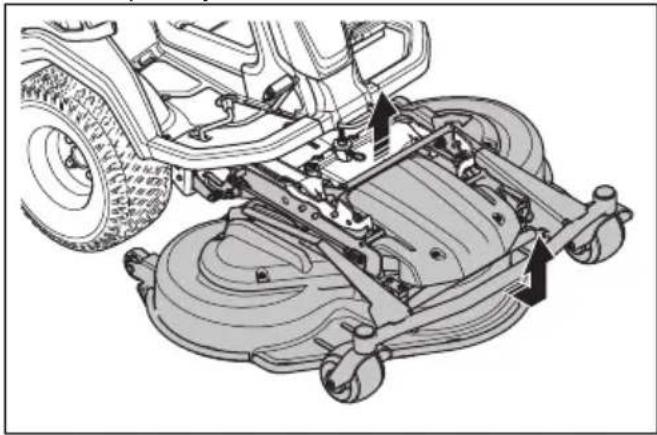

Odstranjevanje kosišča

OPOZORILO: Za preprečevanje poškodb zaradi stisnjenja mora biti funkcija prenosa teže ob menjavi dodatne opreme izklopljena.

1. Izvedite korake 1–7 iz Nameščanje kosišča na strani 156
2. Potegnite zaklepni ročaj in ga držite.

1. Med držanjem zaklepnega ročaja držite prednji rob kosišča in ga povlecite naprej. Kosišče povlecite v končni položaj.

Opomba: Če kosišča ne morete povleči v končni položaj, spustite zaklepni ročaj in ga znova povlecite navzgor.

1. Potegnite zaklepni ročaj in ga držite ter dvignite sprednji del kosišča, da se sprosti. Dvigajte, dokler se sprednji del kosišča ne sprosti iz okvirja opreme.
2. Izvlecite kosišče.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Začetek uporabe: Husqvarna Connect

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracijo izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Dolivanje goriva

OPOZORILO: Bencin je zelo vnetljiv. Bodite previdni in ga dolivajte na prostem.

Oglejte si Varna uporaba goriva na strani 154.

OPOZORILO: Na posodo za gorivo ne odlagajte ničesar.

POZOR: Če uporabite neustrezno vrsto goriva, lahko poškodujete motor.

Motor deluje na bencin z najnižjo dovoljeno oktansko vrednostjo 91 RON (87 AKI). Priporočen je biološko razgradljiv alkilatni bencin. Ne uporabljajte bencina, ki vsebuje več kot 10 % etanola.

• Pred vsako uporabo preverite nivo goriva in ga po potrebi dolijte.
• Posode za gorivo ne napolnite do konca. Razdalja od roba mora biti najmanj 2,5 cm.

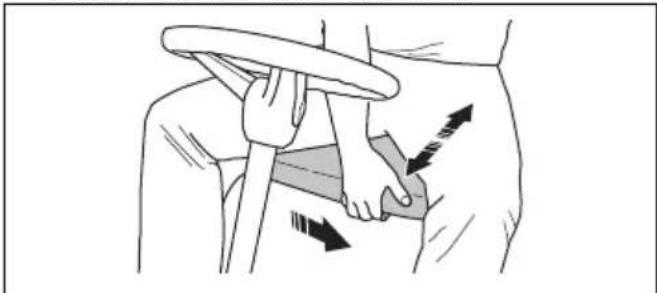

Nastavitev sedeža

OPOZORILO: Med uporabo izdelka ne nastavljajte sedeža.

1. Če želite sedež pomakniti naprej ali nazaj, položite noge na oporne plošče za noge.
2. Potisnite na stran ročico pod sprednji rob sedeža in sedež premaknite v ustrezen položaj.

1. Vzmeti sedeža nastavite tako, da 2 gumijasti varovali pod sedežem premaknete v skladu z ilustracijo. 2 gumijasti varovali namestite v sprednji, srednji ali zadnji odprtini pod sedežem.

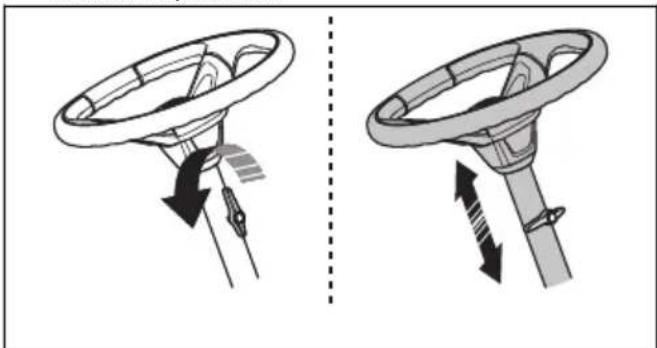

Za nastavitev višine volana

OPOZORILO: Ne nastavljajte višine volana med uporabo izdelka.

1. Obrnite gumb v nasprotni smeri vrtenja urinega kazalca z sprostitev.

POZOR: Daljša stran gumbnega vijaka mora biti obrnjena navzgor.

Za aktivacijo in sprostitev parkirne zavore

1. Stopalko parkirne zavore (A) potisnite navzdol.
2. Pritisnite in pridržite zaklepni gumb (B).

Aktivacija in izklop pogonskega sistema

Če želite izdelek premakniti, ko je motor izklopljen, mora biti pogonski sistem izklopljen. V celoti izvlecite ročico za pogonski sistem, da izklopite pogon na premi. Ročico za

pogonski sistem potisnite do konca, da vklopite pogon na premi. Ne uporabljajte srednjih položajev.

Izdelek ima en pogonski sistem za sprednjo in drugega za zadnjo premo. Ročica za pogonski sistem zadnje preme je za zadnjim levim kolesom.

Dviganje in spuščanje kosišča

- Kosišče dvignete v transportni položaj tako, da dvižno ročico povlečete nazaj.

- Kosišče spustite v položaj za košnjo tako, da dvižno ročico pritisnete naprej.

1. Za izklop pogona na kosišču pritisnite gumb za kardanski pogon.

1. Uporabite parkirno zavoro. Glejte, Za aktivacijo in sprostitev parkirne zavore na strani 158.

1. Po zagonu motorja nemudoma sprostite kontaktni ključ, da preskoči v nevtralni položaj.

Opomba: Kontaktnega ključa ne pustite v položaju za zagon več kot 5 sekund neprekinjeno. Če motorja ni mogoče zagnati, počakajte 15 sekunde in poskusite znova.

1. Motor naj pri polovičnem plinu deluje 3–5 minut, šele nato ga obremenite do konca.
2. Ročico za plin potisnite v položaj s polnim plinom.

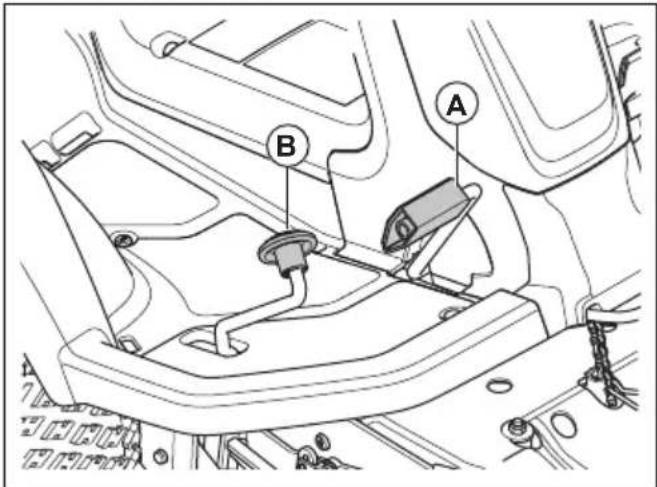

Uporaba izdelka

1. Zaženite motor. Glejte razdelek Zagon motorja na strani 159.
2. Sprostite parkirno zavoro.

1. Previdno pritisnite eno od stopalk za hitrost. Bolj kot stopalko pritiskate navzdol, višja je hitrost. Stopalko (A) uporabite za premikanje naprej, stopalko (B) pa za vzvratno vožnjo.

1. Za zaviranje stopalko sprostite.

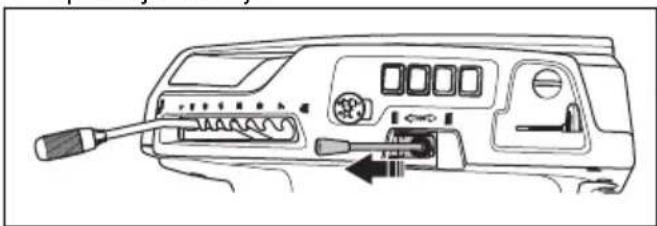

2. Z ročico za nastavitev višine košnje izberite višino košnje (1–7).

1. Dvižno ročico potisnite naprej za spuščanje kosišča v položaj za košnjo.

1. Za izklop pogona na rezilih kosišča pritisnite gumb za kardanski pogon.

1. Dvižno ročico za kosišče povlecite nazaj za dviganje kosišča.

1. Aktivirajte parkirno zavoro.

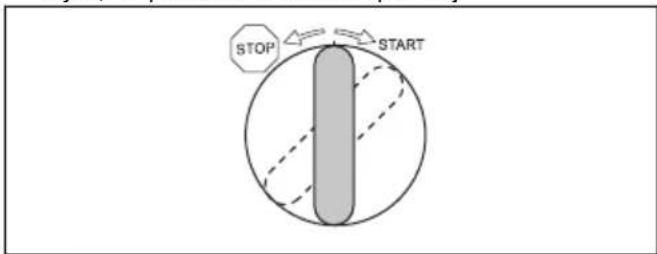

2. Ključ za vžig obrnite v položaj za zaustavitev.

• Za najboljšo učinkovitost redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte Urnik vzdrževanja na strani 161.
• Ne kosite mokre trave. Mokra trava lahko povzroči slabše rezultate košnje.
• Začnite z visoko višino košnje in jo postopoma spuščajte.
• Kosite z rezili, ki se vrtijo pri veliki hitrosti (največje dovoljeno število vrtljajev motorja, glejte Tehnični podatki na strani 181). Izdelek vozite naprej z nizko hitrostjo. Če trava ni previsoka in predebela, bodo rezultati košnje dobri tudi pri večji hitrosti.
• Travo kosite v naključnem vzorcu.
• Za najboljše rezultate košnje travo kosite pogosto in uporabite funkcijo BioClip.

Vzdrževanje

Uvod

Urnik vzdrževanja

OPOZORILO: Pred izvajanjem

vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Delovanje pred uporabo

Prepričajte se, da gorivo ali olje ne iztekata.

Izdelek očistite. Glejte Čiščenje izdelka na strani 163.

Čiščenje notranjih površin pokrova rezila Glejte Čiščenje izdelka na strani 163.

Čiščenje motorja in dušilnika. Glejte Čiščenje motorja in dušilnika na strani 163.

Prepričajte se, da dovod hladnega zraka v motor ni zamašen. Glejte Čiščenje dovoda hladnega zraka za motor na strani 163.

Prepričajte se, da varnostne naprave niso poškodovane. Glejte Delovni pogoji na strani 153.

Preglejte rezila v kosišču. Glejte Pregledovanje rezil na strani 171.

Preglejte in preizkusite zavore. Glejte Pregled parkirne zavore na strani 165 in Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo na strani 153.

Preverite nivo motornega olja. Glejte Preverjanje nivoja motornega olja na strani 172.

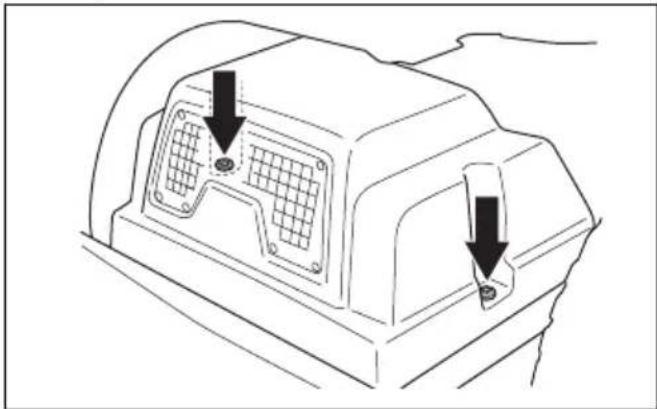

Preverite nivo olja menjalnika. Glejte Preverjanje nivoja olja menjalnika na strani 173.

Preglejte žico krmilnega sistema. Glejte Pregledovanje žic krmilnega sistema na strani 165.

Prepričajte se, da dolga luč in delovna luč delujeta pravilno (če sta nameščeni). Glejte Žarometi na strani 146.

X = Navodila so navedena v navodilih za uporabo. O = Navodila niso navedena v navodilih v uporabo.

Vzdrževalna dela naj izvaja servisni zastopnik družbe Husqvarna.

Vzdrževanje Prvi ser-	vis	Trajanje vzdrževanja v urah
	50 100	200
Preverite in očistite hidravlične cevi in spoje. Po potrebi zamenjajte. O
Preglejte jermene. O O
Preverite krmilno verigo na notranji strani okvirja. O
Preglejte, podmažite in nastavite vse žice. O
Tlak v pnevmatikah mora biti ustrezen. Glejte Tlak v pnevmatikah na strani 168 X	X
Prepričajte se, da so vsi vijaki in matice priviti s pravilnim zateznim momentom. O
Mazanje voznikovega sedeža. O
Namažite vse verige. O
Namažite spoje in ležaje na kosišču (če je na voljo). O O
Namažite stopalke na notranji strani okvirja. O
Mazanje napenjalnikov jermena. O
Odstranite pogonska kolesa in podmažite osnike (samo za serije 200–300) O
Preverite raven goriva. Po potrebi jih zamenjajte. O
Zamenjajte filter goriva. Glejte Zamenjava filtra goriva na strani 166.		X
Očistite zračni filter. Glejte Čiščenje in zamenjava zračnega filtra na strani 166.	X
Zamenjajte zračni filter. Glejte Čiščenje in zamenjava zračnega filtra na strani 166.		X
Preverjanje hladilnih reber na hidrostaticnem menjalniku. O
Očistite motor in menjalnik. O
Preverite dušilnik in toplotni deflektor. O O
Zamenjajte motorno olje. Glejte Zamenjava motornega olja in oljnega filtra na strani 172.	X34	X35
Zamenjajte filter motornega olja Zamenjava motornega olja in oljnega filtra na strani 172.	X36	X37
Zamenjajte svečko. Glejte Pregled in zamenjava svečke na strani 166.		X
Preverite luči (če so na voljo). Glejte Žarometi na strani 146. X X
Posodobite vdelano programsko opremo (če je na voljo). O O
Preverite akumulator in ga po potrebi napolnite. Glejte Polnjenje akumulatorja na strani 167.	X	X
Preverite in prilagodite hitrost vrtenja sprednjih in zadnjih koles (samo za modele s pogonom na vsa kolesa).	O	O
Zamenjajte filter menjalnika (samo za modele s pogonom na vsa kolesa).	O		O
Zamenjajte navojni filter za servo (če je na voljo).	O		O
Preverjanje hladilnih reber na hidrostaticnem menjalniku.	O O
Preglejte programsko opremo izdelka in jo po potrebi posodobite. Glejte Preverjanje nivoja olja menjalnika na strani 173.		X
Zamenjajte olje v menjalnikih.	O		O
Preverite in nastavite kabel parkirne zavore.	O O
Očistite zunanje in notranje površine kosišča ter pokrovov kosišča. Glejte Čiščenje izdelka na strani 163.	X	X

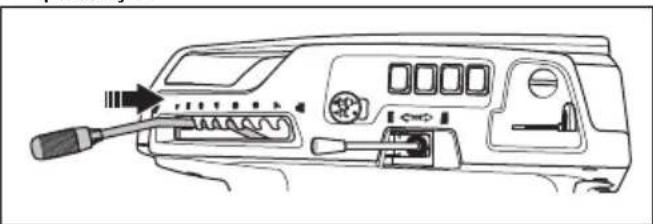

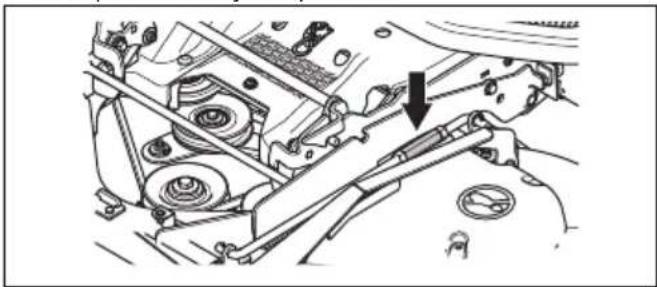

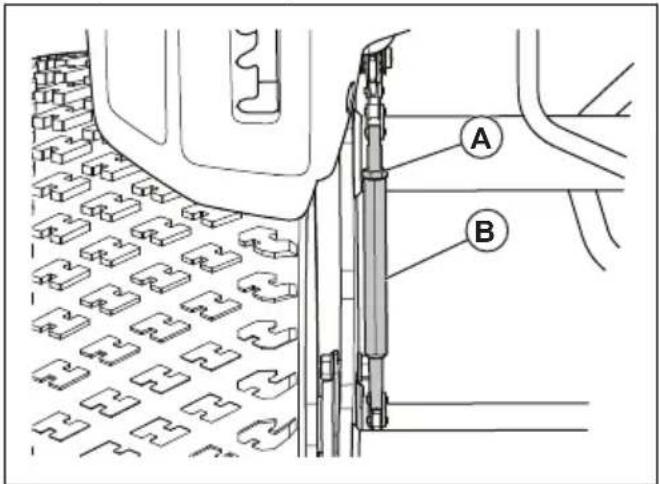

Preverite in prilagodite višino košnje ter nastavitev nagiba. Glejte Preverjanje vzporednosti kosišča na strani 169 in Nastavitev vzporednosti kosišča na strani 169.	X	X

34

35

36

37

50 ur ali eno leto (samo prvi servis).

100 ur ali enkrat vsako leto.

50 ur ali eno leto (samo prvi servis).

100 ur ali enkrat vsako leto.

Vzdrževanje Prvi ser-	vis	Trajanje vzdrževanja v urah
	50 100	200
Preglejte rezila v kosišču ter jih po potrebi izostrite in uravnotežite. Glejte Pregle-dovanje rezil na strani 171 in Zamenjava rezil na strani 171.		X
Preglejte žico za plin in prilagodite št. vrtljajev motorja. O O
Zagotovite, da je izdelek med prevažanjem dobro pritrjen. Glejte Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo na strani 153.	X	X
Preverite vožnjo naprej in vzvratno vožnjo pri različnih hitrostih. O O
Preverite vklop rezila, sedež, dvig in vožnje naprej/zavore. Glejte Varnostne naprave na izdelku na strani 152.	X	X
Preglejte zbiralni sistem (samo za modele zbirk). X X

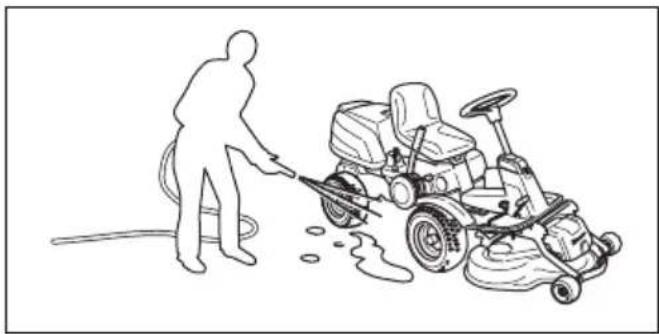

Čiščenje izdelka

POZOR: Ne uporabljajte visokotlačnega čistilnika ali parnega čistilnika. Voda lahko prodre v ležaje in električne priključke ter povzroči korozijo, ki poškoduje izdelek.

Izdelek po uporabi nemudoma očistite.

• Vročih površin, kot so motor, dušilnik in izpušni sistem, ne izpirajte. Počakajte, da se površine ohladijo, nato odstranite travo ali umazanijo.
• Pred čiščenjem z vodo najprej skrtačite. Z menjalnika, rež za dovod zraka za menjalnik in motor ter okoli teh delov odstranite odrezke trave in umazanijo.
• Izdelek očistite s tekočo vodo iz cevi. Ne uporabljajte vode pod visokim tlakom.
• Vode ne usmerjajte proti električnim delom ali ležajem. Detergent občasno povzroči večjo škodo.
• Kosišče očistite tako, da ga postavite v servisni položaj in ga sperete z vodo.
• Ko je kosišče očiščeno, ga za kratek čas zaženite, da izpihate preostanek vode.

Čiščenje motorja in dušilnika

V motorju in dušilcu ne sme biti odrezkov trave in umazanije. Odrezki trave, namočeni v gorivo ali olje, ki ostanejo na motorju, lahko povečajo nevarnost požara

in nevarnost pregrevanja motorja. Pred čiščenjem se motor mora ohladiti. Očistite ga z vodo in krtačo.

Odrezki trave okoli dušilnika se hitro posušijo, zato lahko pride do požara. Ko je dušilnik hladen, s krtačo ali z vodo odstranite odrezke trave.

Čiščenje dovoda hladnega zraka za motor

OPOZORILO: Izklopite motor. Dovod hladnega zraka za motor se obrača in lahko povzroči poškodbe prstov.

1. Prepričajte se, da mreža dovoda hladnega zraka na pokrovu motorja ni zamašena. S krtačo odstranite travo in umazanijo.

1. Odprite pokrov motorja.

2. Dovod hladnega zraka za motor ne sme biti zamašen. S krtačo odstranite travo in umazanijo.

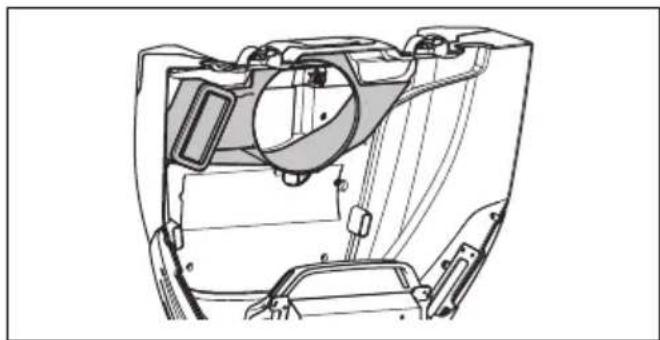

1. Preglejte zračno cev na notranji strani pokrova motorja. Zračna cev mora biti čista in se ne sme dotikati dovoda zraka.

Odstranitev in namestitev pokrova motorja

1. Sedež preklopite naprej.
2. Z orodjem, pritrjenim na kontaktni ključ, sprostite 2 sponki na pokrovu motorja.

1. Pokrov motorja dvignite proti zadnjemu delu.
2. Namestitev poteka v obratnem vrstnem redu.

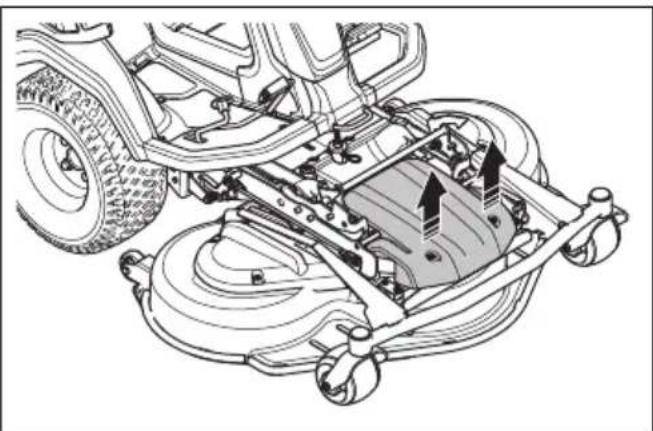

Odstranitev in namestitev sprednjega pokrova kosišča

1. Odstranite kosišče. Glejte poglavje Odstranjevanje kosišča na strani 157.
2. Odstranite 2 vijaka in odstranite sprednji pokrov kosišča.

1. Namestitev poteka v obratnem vrstnem redu.

Odstranitev in namestitev stranskega pokrova kosišča

1. Odstranite kosišče. Glejte poglavje Odstranjevanje kosišča na strani 157.
2. Odstranite 2 vijaka (A) na stranskem pokrovu kosišča.

1. Odvijte vijak (B), vendar ga ne odstranite.
2. Obrnite in odstranite stranski pokrov kosišča.
3. Namestitev poteka v obratnem vrstnem redu.

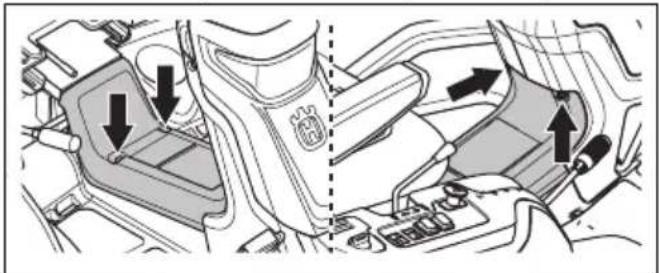

Odstranitev in namestitev pokrova okvirja

1. Sedež premaknite nazaj. Glejte razdelek Dolivanje goriva na strani 157.

2. Odstranite 4 vijake in odstranite pokrov okvirja.

1. Namestitev poteka v obratnem vrstnem redu.

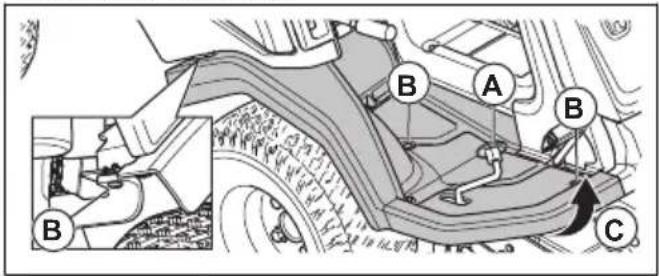

Odstranitev in namestitev desne oporne plošče za nogo

1. Odstranite pokrov okvirja. Glejte razdelek Odstranitev in namestitev pokrova okvirja na strani
3. Zavrtite gumbni vijak na stopalki za vzvratno vožnjo (A), da ga odstranite.
4. Odstranite 3 vijake (B).

B A B C

1. Sprostite robove oporne plošče za nogo (C).
2. Odstranite oporno ploščo za nogo.
3. Namestitev poteka v obratnem vrstnem redu.

Odstranitev in namestitev leve oporne plošče za nogo

1. Odstranite pokrov okvirja. Glejte razdelek Odstranitev in namestitev sprednjega pokrova kosišča na strani 164
2. Odstranite 3 vijake in odstranite oporno ploščo za nogo.

1. Namestitev poteka v obratnem vrstnem redu.

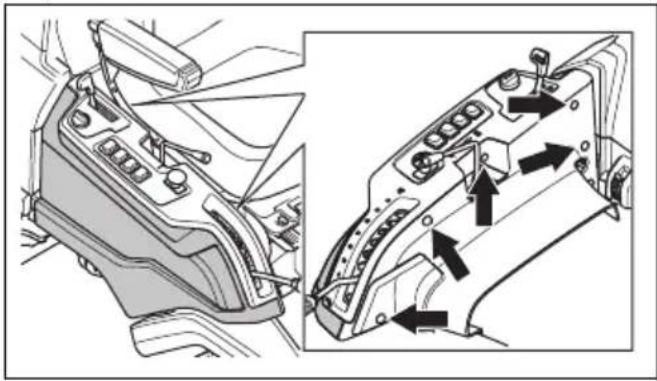

Odstranitev in namestitev zunanjega desnega pokrova

1. Odprite pokrov motorja. Glejte razdelek Odstranitev in namestitev pokrova motorja na strani 164.

2. Odstranite 6 vijakov in odstranite desni stranski pokrov.

1. Namestitev poteka v obratnem vrstnem redu.

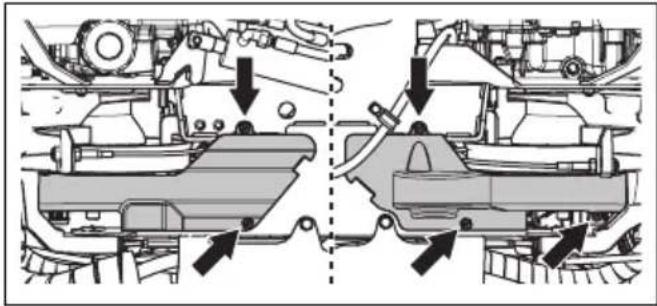

Odstranitev pokrova spodnjega jermena

1. Odstranite vijake, s katerimi je pritrjen pokrov spodnjega jermena. 2 vijaka sta na desni strani izdelka, 3 vijaki pa so na levi strani.

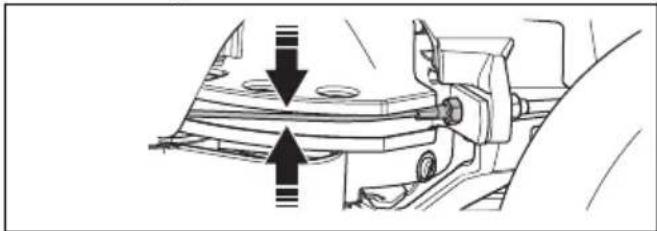

Pregledovanje žic krmilnega sistema

Napetost žic krmilnega sistema se lahko po določenem času zmanjša. Po povzroči spremembo nastavitve krmiljenja.

Preglejte in nastavite žice krmilnega sistema:

1. Žice krmilnega sistema so ustrezno privite, će jih lahko v odprtini na krmilnem drogu ročno premikate 5 mm navzgor ali navzdol.

1. Če so žice preveč ohlapne, mora njihovo napetost nastaviti pooblaščen serviser družbe Husqvarna.

Pregled parkirne zavore

1. Izdelek parkirajte na trdi podlagi z nagibom največ 10°.

Opomba: Med pregledovanjem parkirne zavore izdelka ne parkirajte na travnatem pobočju.

1. Pedal parkirne zavore pritisnite navzdol (1).
2. Pritisnite in pridržite zaklepni gumb (2) ter ob pritisnjenem gumbu sprostite stopalko parkirne zavore.

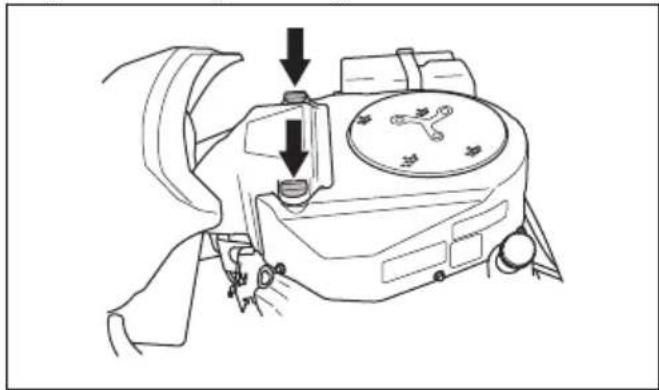

Čiščenje in zamenjava zračnega filtra

1. Odprite pokrov motorja.

2. Odvijte 2 gumbna vijaka, s katerima je pritrjen pokrov zračnega filtra in ga odstranite.

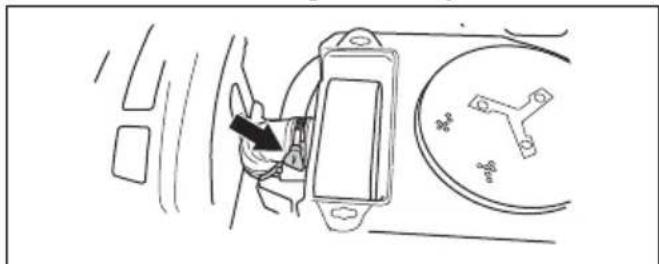

1. Sprostite objemko cevi, ki je pritrjena na vložek filtra.
2. Iz ohišja filtra odstranite vložek zračnega filtra.

1. Odstranite filter iz penaste gume, ki obdaja vložek zračnega filtra.
2. Filter iz penaste gume očistite s šibkim detergentom.
3. Počakajte, da se filter iz penaste gume popolnoma posuši.
4. Papirnati filter potolcite ob trdno površino in ga tako očistite. Ne uporabljajte stisnjenega zraka.
5. Če papirnatega filtra tako ne morete očistiti, ga zamenjajte.
6. Znova vstavite filter iz penaste gume, ki obdaja vložek zračnega filtra.
7. Vložek zračnega filtra znova vstavite v zračno cev.
8. Pritrdite vložek zračnega filtra z objemko cevi.

1. Odprite pokrov motorja.

2. Odstranite čeveljček vžigalnega kabla in očistite okolico vžigalne svečke.

3. Svečko odstranite z nasadnim ključem za svečke.

4. Preglejte svečko. Če sta elektrodi ožgani ali je izolacija napokana ali poškodovana, jo zamenjajte. Če svečka ni poškodovana, jo zamenjajte s kovinsko krtačo.
5. Izmerite razmak elektrod in tako preverite, ali je pravilen. Glejte Tehnični podatki na strani 181.

1. Zvijte stransko elektrodo, da prilagodite ustrezen razmak med elektrodama.
2. Svečko znova vstavite in jo z roko privijte, dokler se ne dotika ležišča.
3. Svečko nato s ključem za svečke zategnite, dokler podložka ni povsem stisnjena.
4. Rabljeno svečko zategnite za dodatnega 18 , novo pa za dodatnega 14 obrata.

POZOR: Neustrezno zategnjene svečke lahko povzročijo poškodbe motorja.

POZOR: Če sta svečka ali vžigalni kabel odstranjena, ne zaganjajte motorja.

Zamenjava varovalk

Varovalke so razvrščene v 2 skupini. Varovalke za krmilni modul in motor kosilnice so v nosilcu pred akumulatorjem. Varovalke za pomožne električne izhode so v nosilcu pred hladilnikom hidravličnega olja. Pregorelo varovalko je mogoče določiti po ožganem konektorju.

1. Odprite pokrov motorja.
2. Varovalko izvlecite iz nosilca.

Če varovalka znova pregori hitro po zamenjavi, je v tokokrogu kratek stik. Pred ponovno uporabo izdelka popravite kratek stik.

Polnjenje akumulatorja

OPOZORILO: Preden začnete s polnjenjem akumulatorja, morate prebrati poglavje o varnosti. Glejte Varna uporaba akumulatorja na strani 154.

• Če je napolnjenost akumulatorja prenizka, ga napolnite.
• Uporabite standardni polnilnik za akumulator.
• Pred zagonom motorja obvezno odklopite polnilnik.

Zamenjava akumulatorja

OPOZORILO: Preden začnete s polnjenjem akumulatorja, morate prebrati poglavje o varnosti. Glejte Varna uporaba akumulatorja na strani 154.

POZOR: Preden akumulator vstavite v izdelek, ga vedno do konca napolnite.

1. Odstranite pokrov motorja. Glejte Odstranitev in namestitev pokrova motorja na strani 164
2. Odklopite ozemljitveni priključek (A) in nato še pozitivni priključek (B) na akumulatorju.

Če akumulator ne more zagnati motorja, lahko motor zaženete s kabli za pomoč pri zagonu. Izdelek ima 12 V sistem z negativno ozemljitvijo. Tudi izdelek, ki ga želite uporabiti za pomoč pri zagonu, mora biti opremljen z 12 V sistemom z negativno ozemljitvijo.

POZOR: Ne uporabljajte hitrih polnilnikov/naprav za pomoč pri zagonu. To povzroči poškodbe električnega tokokroga izdelka.

Priklop kablov za pomoč pri zagonu

OPOZORILO: Nevarnost eksplozije zaradi eksplozivnih plinov, ki uhajajo iz baterije. Negativnega pola popolnoma napolnjenega akumulatorja ne priklopite na (ali v bližino) negativnega pola izpraznjenega akumulatorja.

POZOR: Baterije izdelka ne uporabljajte za zagon drugih vozil.

1. En konec rdečega kabla priklopite na POZITIVNI pol (+) šibkega akumulatorja (A).

OPOZORILO: S konci rdečega kabla se ne dotaknite ohišja, s čimer lahko sprožite kratek stik.

1. En konec črnega kabla priklopite na NEGATIVNI pol (-) polnega akumulatorja (C).

2. Drugi konec črnega kabla priklopite na OZEMLJITEV OHIŠJA (D), stran od posode za gorivo in baterije.

Odstranitev kablov za pomoč pri zagonu

Opomba: Kable za pomoč pri zagonu odstranite v obratnem zaporedju od priklopa.

1. ČRNI kabel odklopite z ohišja.
2. ČRNI kabel odklopite s popolnoma napolnjenega akumulatorja.
3. RDEČI kabel odklopite z 2 baterij.

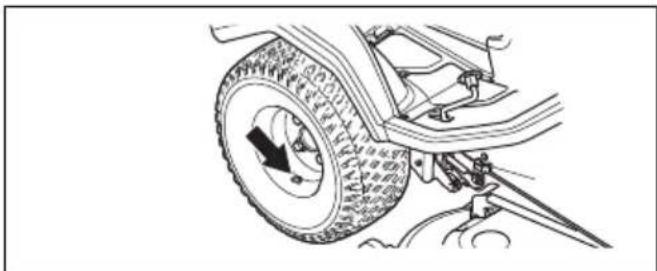

Tlak v pnevmatikah

Zagotovite, da je v vseh 4 pnevmatikah pravilen tlak. Glejte razdelek Tehnični podatki na strani 181.

Nastavljanje kosišča v servisni položaj

1. Izvedite korake 1–7 iz Nameščanje kosišča na strani 156.
2. Potegnite zaklepni ročaj in ga držite.

1. Med držanjem zaklepnega ročaja držite prednji rob kosišča in ga povlecite naprej. Kosišče povlecite v končni položaj.

Opomba: Če kosišča ne morete povleči v končni položaj, spustite zaklepni ročaj in ga znova povlecite navzgor.

1. Dvignite kosišče v navpični položaj, da zaslišite klik. Kosišče se samodejno zaklene v navpičnem položaju.

1. Prednji rob kosišča previdno povlecite naprej in se prepričajte, da je kosišče zaklenjeno.

Nastavitev kosišča v položaj za košnjo

1. Z eno roko pridržite prednji rob kosišča (A). Kosišče potisnite v smeri izdelka.

2. Z drugo roko potegnite zaklepni ročaj (B), da deaktivirate zaklenjeni položaj kosišča.

1. Zložite kosišče (C), da je vzporedno s tlemi.
2. Potegnite zaklepni ročaj in kosišče potisnite v smeri izdelka, da se zaskoči.
3. Zaklepni ročaj potisnite navzdol.

Preverjanje vzporednosti kosišča

1. Prepričajte se, da je zračni pritisk v pnevmatikah ustrezen. Glejte poglavje Tehnični podatki na strani 181.
2. Izdelek parkirajte na ravno površino.
3. Kosišče spustite v položaj za košnjo.
4. Ročico za nastavitev višine košnje premaknite v servisni položaj.
5. Izmerite razdaljo med tlemi ter sprednjim in zadnjim robom kosišča. Zadnji rob mora biti 4–6 mm (1/5") višji od sprednjega roba.

Nastavitev vzporednosti kosišča

1. Izdelek parkirajte na trda in ravna tla.
2. Uporabite parkirno zavoro.

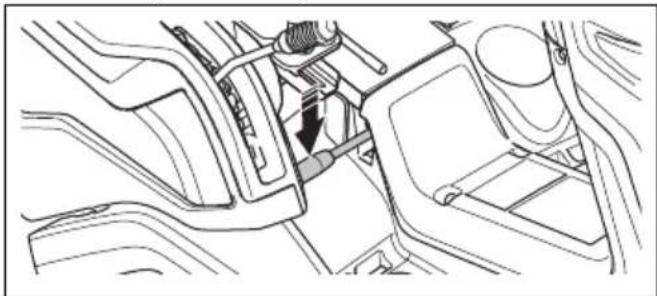

3. Ročico za prenos teže premaknite navzdol.

1. Dvižno ročico potisnite naprej za spuščanje kosišča v položaj za košnjo.

1. Odstranite vilični spoj na sprednjem delu varovala za nastavitev višine. Varovalo za nastavitev višine premaknite na stran.

1. Za prilagajanje dolžine dvižnega varovala obrnite nastavitveno matico na varovalu. Podaljšajte dolžino, da dvignete zadnji rob pokrova. Skrajšajte dolžino, da spustite zadnji rob pokrova.

1. Ko je dolžina dvižnega varovala pravilna, zategnite zaklepne matice na dvižnem varovalu.

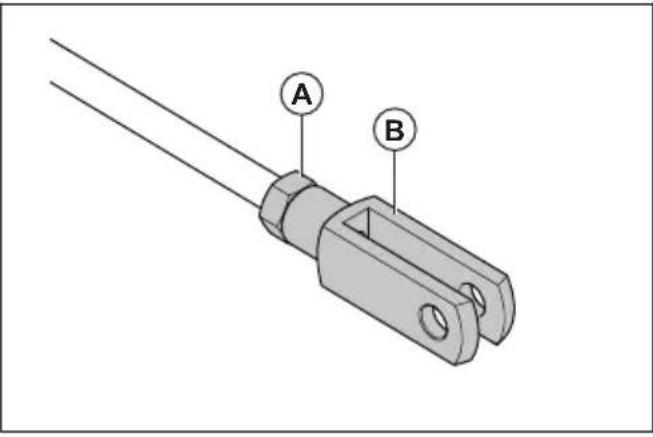

2. Odvijte zaklepne matice (A) na viličnem spoju na varovalu za nastavitev višine. Za prilagajanje dolžine varovala za nastavitev višine obrnite vilični spoj (B) na varovalu za nastavitev višine. Vilične spoje poravnajte z ustrezno odprtino na okvirju kosišča.

A B

Opomba: Oba konca varovala za nastavitev višine imata vsak svoj vilični spoj. Rezultat je enak, ne glede na to, kateri vilični spoj nastavite.

1. Uporabite sredinsko odprtino (A) na okvirju kosišča.

1. Ko je dolžina nastavitve višine pravilna, zategnite zaklepno matico na nastavitvi višine.
2. Ročico za nastavitev višine košnje premaknite v položaj 1.

1. Odstranite desno oporno ploščo za nogo. Glejte, Odstranitev in namestitev desne oporne plošče za nogo na strani 165.

2. Sprostite zaklepno matico (A) na nateznem vijaku verige za višino košnje.

1. Obračajte nastavitveni vijak (B) na verigi za višino košnje, da se kolo z ležajem (C) dotakne ročice (D).

1. Privijte zaklepno matico na nateznem vijaku.
2. Preverite vzporednost. Glejte, Preverjanje vzporednosti kosišča na strani 169.
3. Namestite desno oporno ploščo za nogo.

Za odstranitev vložka BioClip

- Vložek BioClip morate odstraniti za spremembo funkcije kosišča Combi z BioClip na izmet trave skozi zadnjo odprtino.

Odstranitev in namestitev vložka BioClip pri kosišču Combi 103, Combi 112, Combi 122

1. Kosišče prestavite v servisni položaj. Glejte Nastavljanje kosišča v servisni položaj na strani 168.

2. Odstranite 3 vijake, s katerimi je pritrjen vložek BioClip, in ga odstranite.

1. Namestite 1 vijak M8x15 mm v odprtino za vijake vložka BioClip in tako preprečite poškodbe navojev.
2. Kosišče nastavite v položaj za košnjo.
3. Vložek BioClip namestite v obratnem zaporedju.

Pregledovanje rezil

POZOR: Poškodovana ali neustrezno uravnotežena rezila lahko povzročijo poškodbe izdelka. Zamenjajte poškodovana rezila. Za pomoč pri brušenju in uravnoteženju rezil se obrnite na servisnega zastopnika družbe Husqvarna.

1. Kosišče prestavite v servisni položaj.
2. Oglejte si rezila, da preverite, ali so poškodovana in ali jih je treba nabrusiti.

1. Odvijte vijak rezila (B) in ga odstranite skupaj s podložko (C) in rezilom (D).

2. Novo rezilo z nagnjenimi konci vgradite v smeri kosišča.

OPOZORILO: Zaradi neustrezne vrste rezila lahko kosišče povzroči izmet predmetov in povzroči resne poškodbe. Uporabljajte le rezila, navedena v Tehnični podatki na strani 181.

1. Namestite rezilo, podložko in vijak. Vijak zategnite z zateznim momentom 75-80 Nm.

Preverjanje nivoja motornega olja

1. Izdelek parkirajte na ravna tla in zaustavite motor.
2. Odprite pokrov motorja.
3. Odvijte merilno palico in jo izvlecite.

1. Olje dolijte skozi odprtino, v kateri je nameščena merilna palica. Dolivajte ga počasi.

Opomba: Glejte Tehnični podatki na strani 181 za vrste motornega olja, ki jih priporočamo.

1. Pred zagonom motorja merilno palico ustrezno privijte. Zaženite motor in ga za približno 30 sekund pustite v prostem teku. Izklopite motor. Počakajte 30 sekund in znova preverite nivo olja.

Zamenjava motornega olja in oljnega filtra

Če je motor hladen, ga pred praznjenjem motornega olja zaženite in pustite delovati 1–2 minuti. Segreto olje je mogoče lažje pretakati.

OPOZORILO: Pred izpustom motornega olja motor ne sme delovati dlje od 1–2 minuti. Motor postane zelo vroč, zaradi česar lahko pride do opeklin. Preden iztočite motorno olje, se motor mora ohladiti.

OPOZORILO: Če se z oljem polijete po telesu, se umijte z milom in vodo.

1. Posodo postavite pod vijak z izpust olja na levi strani motorja.
2. Odstranite merilno palico.
3. Odstranite vijak za izpust olja.

1. Z novim oljem rahlo namažite gumijasto tesnilo novega oljnega filtra.
2. Oljni filter namestite tako, da ga ročno obrnete v smeri vrtenja urinega kazalca, dokler gumijasto tesnilo ni v ustreznem položaju, nato ga privijte še za pol obrata.
3. Olje dolijte skozi odprtino, v kateri je nameščena merilna palica. Dolivajte ga počasi.

Opomba: Glejte Tehnični podatki na strani 181 za vrste motornega olja, ki jih priporočamo.

1. Zaženite motor in ga 3 minute pustite delovati v prostem teku.
2. Izklopite motor in se prepričajte, da oljni filter ne pušča.
3. Napolnite z novim oljem, da nadomestite zadržano olje v novem oljnem filtru.

Preverjanje nivoja olja menjalnika

OPOZORILO: Nivo olja menjalnika preverite, ko je menjalnik hladen.

1. Odstranite 2 vijaka in odstranite zaščitni pokrov menjalnika.

1. Če je nivo olja pod spodnjo črto, ga dolijte, vendar pri tem ne presezite zgornje črte. Glejte Tehnični podatki na strani 181 za priporočeno olje.

Mazanje, splošne informacije

• Odstranite ključ za vžig in tako preprečite nenamerno premikanje med mazanjem.
• Preden namažete del na izdelku, ga očistite.
• Pri mazanju s posodico za olje uporabljajte motorno olje.
• Pri mazanju z mastjo uporabite mast za ohišje ali za kroglične ležaje, ki preprečuje korozijo. Po končanem mazanju odstranite odvečno mast.
• Če izdelek uporabljate vsakodnevno, mazanje izvedite dvakrat na teden.
• Maziva ne polijte po pogonskem jermenu ali utorih jermenic. Če se polije, počistite z alkoholom. Če trenje med pogonskim jermenom in jermenico po čiščenju z alkoholom ni ustrezno, zamenjajte pogonski jermen.

POZOR: Za čiščenje pogonskih jermenov ne uporabljajte bencina ali drugih izdelkov, ki vsebujejo petrolej.

Mazanje žične potege plina, čoka in ležajev ročice

1. Odstranite pokrov na desni strani.
2. Odprite pokrov motorja.
3. Proste konce žičnih poteg, tudi tiste v bližini motorja, namažite z motornim oljem.
4. Krmilnik za plin, ročico čoka in krmilne ročice kosišča premaknite v končne položaje in žične potege ponovno namažite.

1. Spoje, zapahe, ležaje in verigo krmilnih ročic kosišča namažite z motornim oljem.


1. Odstranite pokrov okvirja in pokrov na levi strani. Glejte razdelek Odstranitev in namestitev pokrova okvirja na strani 164.
2. Gumijaste zaščite (A) potisnite v smeri koncev žične potege parkirne zavore.

1. Z motornim oljem namažite konce žične potege parkirne zavore.
2. Trikrat pritisnite stopalko parkirne zavore in ponovno namažite žično potego parkirne zavore.
3. Namestite gumijaste zaščite.
4. Namestite pokrov na levi strani in ploščo okvirja.

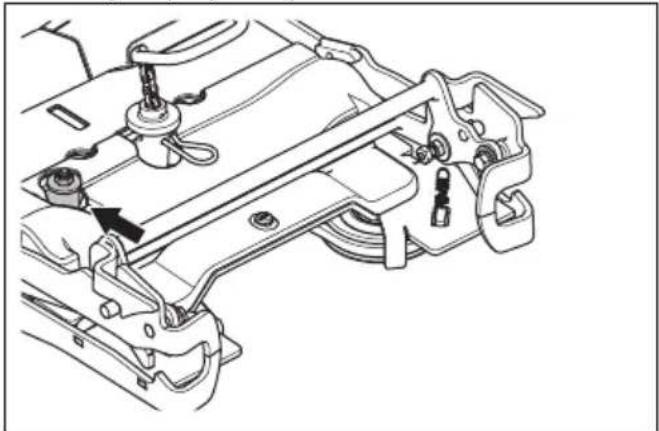

Mazanje vodila za nastavitev jermena

Vodilo za nastavitev jermena je treba redno mazati s kvalitetno mastjo iz molibdenovega disulfida.

1. Odstranite pokrov spodnjega jermena. Glejte razdelek Odstranitev pokrova spodnjega jermena na strani 165.
2. Pištolo za mast namestite na mazalko na desni strani pod spodnjo jermenico in namažite. Mast dovajajte, dokler ta ne začne izstopati skozi hrbtno stran mazalke.

1. Odstranite kosišče. Glejte, Odstranjevanje kosišča na strani 157.
2. Mazanje napenjalnika jermena.

Mazanje mehanizmov za dvig višine košnje in kosišča

1. Odstranite kosišče. Glejte, Odstranjevanje kosišča na strani 157.

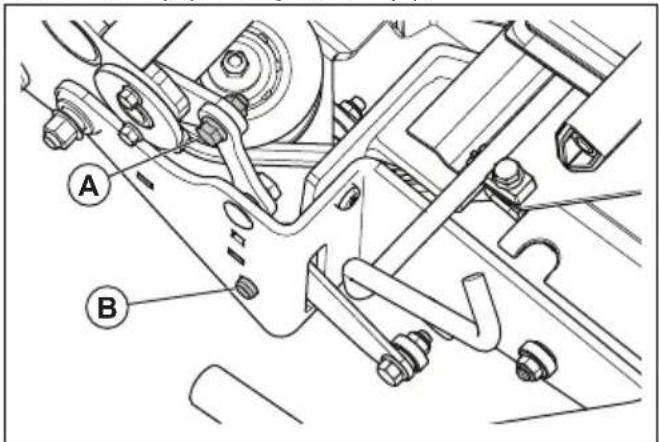

2. Namažite spoj za dvig kosišča (A).

A B

1. Namažite spoj za višino košnje (B).

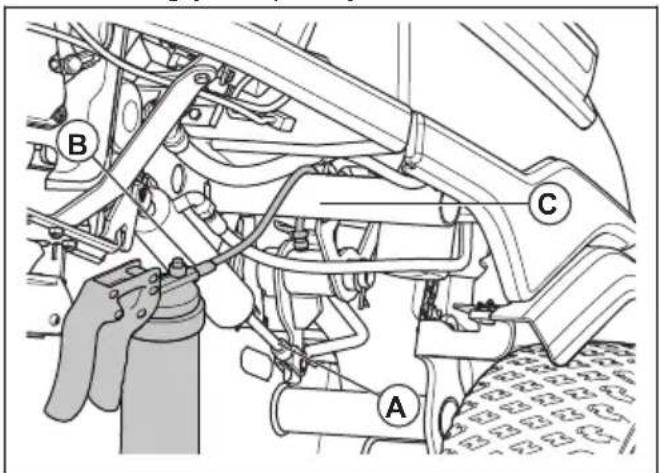

2. Prepričajte se, da je hidravlični valj (A) za dvižno roko v iztegnjenem položaju.

1. Uporabite fleksibilno pištolo za mast (B) in cev namestite nad cev okvirja (C).
2. Šobo pritrdite na mazalko in namažite dvižno roko.
3. Premaknite ročico za višino košnje, da se prepričate, ali se spoji lahko premikajo.
4. Namestite kosišče.

Mazanje kosišča

1. Odstranite sprednji pokrov.
2. 6 spojev (A) namažite z motornim oljem.

A A A B A A B A

1. S pištolo za mast namažite kolesne ležaje zgloba kosišča (B). Mast dovajajte, dokler ta ne začne izstopati skozi hrbtno stran mazalke.

Odpravljanje težav

Urnik odpravljanja težav

Če rešitve težave ne najdete v teh navodilih, se obrnite na servisnega zastopnika družbe Husqvarna.

Težava Vzrok
Zaganjalnik motorja ne obrne motorja	Parkirna zavora ni aktivirana. Glejte Za aktivacijo in sprostitev parkirne zavore na strani 158.
	Pogon rezil je vključen. Glejte Gumb za kardanski pogon na strani 146.
	Varovalka je pregorela. Glejte Zamenjava varovalk na strani 167.
	Kontaktni ključ je poškodovan.
	Povezava med kabli in akumulatorjem je slaba. Glejte Varna uporaba akumulatorja na strani 154.
	Akumulator je prešibek. Glejte Polnjenje akumulatorja na strani 167.
	Zaganjalnik motorja je poškodovan.
Motor se ne zažene, ko zaganjalnik motorja obrne motor	V posodi za gorivo ni goriva. Glejte Dolivanje goriva na strani 157.
	Vžigala svečka je poškodovana.
	Vžigalni kabel je poškodovan.
	V uplinjalniku ali vodu za gorivo je umazanija.
Motor ne deluje enakomerno Vžigala svečka je poškodovana.
Motor je očitno brez moči Zračni filter je zamašen. Glejte Čiščenje in zamenjava zračnega filtra na strani 166.
V uplinjalniku ali vodu za gorivo je umazanija.
Motor je očitno brez moči Zračni filter je zamašen. Glejte Čiščenje in zamenjava zračnega filtra na strani 166.
V uplinjalniku ali vodu za gorivo je umazanija.
Žica za plin je nepravilno nastavljena.
V menjalniku ni dovolj moči Dovod hladnega zraka menjalnika ali hladilna rebra so blokirana.
Akumulator se ne polni Akumulator je poškodovan. Glejte Varna uporaba akumulatorja na strani 154.
Na izdelku je čutiti tresenje Rezila,	jermenica ali drugi vrtljivi deli so zrahljani. Glejte Vzdrževanje na strani 161.
	Eno ali več rezil je neuravnoteženih. Glejte Pregledovanje rezil na strani 171.
	Motor ni trdno pritrjen.
Rezultati košnje niso zadovoljivi Re	Rezila so otopela. Glejte Zamenjava rezil na strani 171.
	Trava je dolga ali mokra. Glejte Zagotavljanje dobrih rezultatov košnje na strani 160.
	Kosišče je poškodovano in ni vzporedno s tlemi.
	Kosišče je zamašeno s travo. Glejte Čiščenje izdelka na strani 163.
	Tlaka v pnevmatikah na desni in levi strani se razlikujeta. Glejte Tlak v pnevmatikah na strani 168.
	Hitrost vožnje izdelka je prevelika. Glejte Zagotavljanje dobrih rezultatov košnje na strani 160.
	Število vrtljajev motorja je prenizko. Glejte Zagotavljanje dobrih rezultatov košnje na strani 160.
	Pogonski jermen se iztakne iz jermenic.

Zaslon – odpravljanje težav
Opomba: Simboli in položaji simbolov na zaslonu se lahko razlikujejo med različnimi modeli.

Simbol	Ime Prikaz na	zaslonu Zvok Vzrok
	Indikator strmine	Prikaže se znak. -		Izdelek upravljate na strmini z naklonom, večjim od 10°. Glejte Košnja na klančinah na strani 153.
		Znak utripa. -		Izdelek upravljate na strmini z naklonom, večjim od 15°. Glejte Košnja na klančinah na strani 153.
	Indikator temperature olja menjalnika	Prikaže se znak.	1 dolg zvočni signal.	Temperatura olja menjalnika je previsoka.
		Znak utripa hitro.	-	Obrnite se na servisnega zastopnika podjetja Husqvarna.
			Senzor tlaka olja Prikaže se znak.		1 dolg zvočni signal.	Nizek pritisk olja. Glejte Preverja-nje nivoja motornega olja na strani 172.
	Indikator napolnjenosti akumulatorja	Prikaže se znak.	1 dolg zvočni signal.	Nizka napetost. Glejte Polnjenje akumulatorja na strani 167.
			Indikator kosišča Znak utripa.		5 kratkih zvočnih signalov.	Kosišče ni nameščeno in pritis-njen je gumb za kardanski po-gon. Glejte Nameščanje kosišča na strani 156.
Simbol Ime Prikaz na zaslonu Zvok Vzrok
		Indikator gumba za kardanski pogon	Prikaže se znak.	-	Gumb za kardanski pogon je pritisnjen. Glejte Delovni pogoji na strani 153.
			Znak utripa.		Napačen postopek zagona. Glej-te Delovni pogoji na strani 153.
			Znak utripa hitro.		Poškodovan gumb za kardanski pogon. Obrnite se na servisnega zastopnika podjetja Husqvarna.
		Indikator parkirne za-vore	Prikaže se znak.	-	Parkirna zavora je aktivirana. Glejte Parkirna zavora na strani 153.
			Znak utripa.		Napačen postopek zagona. Glej-te Delovni pogoji na strani 153.
			Znak utripa hitro.		Poškodovana parkirna zavora. Obrnite se na servisnega zastop-nika podjetja Husqvarna.
		Indikator ročice za nadzor prisotnosti uporabnika (OPC)	Znak utripa.	5 kratkih zvočnih signalov.	Mikrostikalo sedeža je deaktivira-no, ko poskušate zagnati motor. Glejte Delovni pogoji na strani 153.
			Znak utripa hitro. -		Poškodovano mikrostikalo sede-ža. Obrnite se na servisnega za-stopnika podjetja Husqvarna.
		Prenos teže Prikaže se znak. -			Ročica za prenos teže je deakti-virana.
		Indikator za servis Prikaže se znak.	5 kratkih zvočnih signalov.	Potreben je servis. Obrnite se na servisnega zastopnika podje-tja Husqvarna.
		Merilnik za gorivo Prikaže se znak.	1 kratek zvočni signal.	Majhna količina goriva. Glejte Dolivanje goriva na strani 157.

Transport skladiščenje in odstranitev

Prevoz

• Izdelek je težek in lahko povzroči zmečkanine.
  Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.
• Ne dvigajte izdelka. Transportni ušesci nista odobreni dvižni točki in ju je dovoljeno uporabljati samo za varno pritrditev izdelka na prikolico.
• Za prevoz izdelka uporabite odobreno prikolico.

- Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpisi.

Varno pritrjevanje izdelka na prikolico za prevoz

Preden izdelek pritrdite, morate prebrati in razumeti poglavje o varnosti. Glejte Varnost na strani 150.

OPOZORILO: Aktivacija parkirne zavore ni zadosten ukrep za zaščito izdelka med prevozom. Izdelek trdno pričvrstite v prostor za nalaganje.

Oprema: 2 odobrena pasova in 4 kolesni bloki v obliki zagozde.

1. Izdelek parkirajte v sredino prostora za nalaganje.

1. Središče težišča izdelka mora biti nad osjo koles transportnega vozila. Če za transport uporabljate prikolico, preverite, ali je navpična sila na vlečno kljuko pravilna.

1. Aktivirajte parkirno zavoro.
2. Zaklenite izdelek z aplikacijo Husqvarna Connect.
3. Kosišče spustite v položaj za košnjo.
4. Odstranite vse nepritrjene predmete.
5. Prvi pas pritrdite skozi okvir menjalnika zadaj.

Izdelek ima hidrostatični menjalnik. Poškodbe menjalnika preprečite tako, da izdelek vlečete le na kratkih razdaljah in pri majhni hitrosti.

Pred vleko izdelka menjalnik prestavite iz prestave. Glejte Aktivacija in izklop pogonskega sistema na strani 158.

Shranjevanje

Ob koncu sezone ali pred skladiščenjem, ki je lahko daljše od 30 dni, izdelek pripravite na shranjevanje. Če gorivo v posodi za gorivo stoji 30 dni ali več, lahko lepljivi delci povzročijo blokado uplinjalnika. To ima lahko negativne posledice za delovanje motorja.

Dodajte stabilizator, da preprečite nastanek lepljivih delcev med skladiščenjem. Če uporabljate alkilatni bencin, ne potrebujete stabilizatorja. Če uporabljate standardni bencin, ne začnite uporabljati alkilatnega. To lahko povzroči strjevanje občutljivih gumijastih delov. Gorivu v posodi za gorivo ali posodi za shranjevanje dodajte stabilizator. Vedno uporabite mešalno razmerje, ki ga navede proizvajalec. Motor naj deluje vsaj 10 minut, ko dodate stabilizator, dokler ta ne steče v uplinjalnik.

OPOZORILO: Izdelka s polno posodo z gorivom ne hranite v zaprtih prostorih ali prostorih s slabim pretokom zraka.

Nevarnost požara, će pridejo hlapi goriva v bližino odprtega plamena, isker, ali indikatorskih lučk pri, na primer, grelnikih vode, zalogovnikih vroče vode in sušilnikih perila.

OPOZORILO: Z izdelka odstranite travo, listje in druge vnetljive snovi, da zmanjšate nevarnost požara. Pred skladiščenjem se motor mora ohladiti.

• Očistite izdelek, glejte Čiščenje izdelka na strani 163. Popravite poškodovano barvo, da preprečite korozijo.
• Preglejte, ali je kakšen del izdelka obrabljen ali poškodovan, ter zategnite zrahljane vijake in matice.
• Odstranite akumulator. Akumulator očistite, napolnite do konca in shranite na hladnem. Za zagotovitev optimalne življenjske dobe akumulator shranjujte pri temperaturah, višjih od ledišča, vendar nižjih od 10 °C.
• Akumulator napolnite vsakih šest mesecev ali će napetost pade pod 12,55 V.
• Zamenjajte motorno olje in zavrzite odpadno olje.
• Izpraznite posodo za gorivo. Zaženite motor in ga pustite delovati, dokler v uplinjalniku ne zmanjka goriva.

Opomba: V primeru uporabe stabilizatorja ne izpraznite posode za gorivo in uplinjalnika.

• Odstranite čepe in v vsak valj nalijte približno eno čajno žličko motornega olja. Ročno obračajte gred motorja, da se olje porazdeli, nato pa znova namestite čepe.
• Namažite vse mazalke, zglobe in preme.
• Izdelek hranite na čistem in suhem mestu ter ga pokrijte, da ga še dodatno zaščitite.
• Prekrivalo za zaščito izdelka med skladiščenjem ali prevozom je na voljo pri vašem prodajalcu.

Odlaganje

• Kemikalije so lahko nevarne, zato jih ni dovoljeno iztočiti na tla. Uporabljene kemikalije vedno zavrzite na servisnem centru ali primernem odlagališču.
• Če je izdelek izrabljen, ga pošljite prodajalcu ali ustreznemu zbirno-reciklažnem centru.
• Olje, oljne filtre, gorivo in akumulator imajo lahko škodljive posledice za okolje. Spoštujte lokalne zahteve za recikliranje in veljavne predpise.
• Akumulatorja ne zavrzite med gospodinjske odpadke.
• Akumulator zavrzite pri servisnem zastopniku Husqvarna ali v zbirnem centru za odpadne akumulatorje.

Tehnični podatki

Tehnični podatki

	R 418TsX AWD R 420TsX AWD
Mere Glejte	Mere izdelka na strani 184.
Teža brez kosišča, s praznimi posodami, kg 308 316
Mere pnevmatik 200/65 – 8 200/65 – 8
Tlak v pnevmatikah, zadnjih – sprednjih, kPa/bar/PSI 80/0	8/12.0 80/0.8/12.0
Najv. naklon, stopinje ° 10 10
Največja dovoljena masa vlečne opreme pri naklonu 10°, kg	150 150
Največja dovoljena navpična sila na vlečni kljuki, N/kg 250	25 250/25
Največja dovoljena vodoravna sila na vlečni kljuki, N/kg 26	0/26 260/26
Motor
Znamka / Model Kawasaki/FS541V Kawasaki FS651V
Nazivna izhodna moč motorja v kW 38	10,8 14,0
Prostornina, cm3	603 726
Najv. hitrost pri vožnji naprej, km/h	9	9
Najv. hitrost pri vzvratni vožnji, km/h	7	7
Najv. število vrtljajev motorja v vrt/min	3000 ± 100 3000 ± 100
Gorivo, najnižje oktansko število, neosvinčeno, najv.10 % etanola	91 91
Prostornina posode, litri	17 17
Motorno olje 39	Husqvarna SAE 30, Husq-varna SAE 5W-30 Syn-thetic, Husqvarna SAE10W-40	Husqvarna SAE 30, Husq-varna SAE 5W-30 Syn-thetic, Husqvarna SAE10W-40
Količina olja s filtrom, litri	1,7	2,0
Količina olja brez filtra, litri	1,5	1,8
Zagon motorja	Električni zaganjalnik 12 V	Električni zaganjalnik 12 V
Menjalnik
Znamka Tuff Torq Tuff Torq
Model K664U/KTM13U K664U/KTM13U
Olje, razred SF-CC ^40	10W/30 10W/30
Prostornina olja, litri 6 6
Električni sistem
Vrsta 12V, negativna ozemljitev 12V, negativna ozemljitev
Akumulator 12 V, 24 Ah 12 V, 24 Ah
Svečka NGK BPR4ES NGK BPR4ES
Razmik elektrod, mm/palci 0,030/0,75 0,030/0,75
Kosišče
Vrsta Combi 103 Combi 103
	Combi 112	Combi 112
		Combi 122

Emisije hrupa ^41	R 418TsX AWD	R 420TsX AWD
Raven zvočne moči, izmerjena v dB(A)
Combi 103	98	99
Combi 112	98	99
Combi 122	-	101
Nivo moči hrupa, zajamčeno dB(A)
Combi 103	99	100
Combi 112	99	100
Combi 122	-	102

Nivoji hrupa ^42	R 418TsX AWD	R 420TsX AWD
Raven zvočnega tlaka pri uporabnikovem ušesu v dB (A)
Combi 103	84	84
Combi 112	83	82
Nivoji hrupa42	R 418TsX AWD R 420TsX AWD
Combi 122 - 87

	R 418TsX AWD R 420TsX AWD
Ravni vibracij ^43
Nivo vibracij pri volanu, m/s^2	2,17 2,67
Nivo vibracij pri sedežu, m/s^2	0,29 0,15

Kosišče Combi 103 Combi 1	12 Combi 122
Širina rezanja, mm 1030 1120	1220
Višina reza v mm 25–75 25–	75 25–75
Teža, kg 63 66 73
Dolžina rezila v mm 388 420	454
Rezilo
Številka izdelka 504 19 04-10	544 10 27-10 535 42 94-10

OPOZORILO: Uporaba kosišča, ki ni odobreno za izdelek, lahko povzroči izmet predmetov pri veliki hitrosti in resne

poškodbe. Ne uporabljajte drugih vrst kosišč razen teh, ki so navedena v navodilih za uporabo.

Podatki o radijskih frekvencah

	R 418TsX AWD	R 420TsX AWD
Frekvenčno območje, MHz	2402-2480	2402-2480
Izhodna moč ^44 , dBm	-2.4	-2.4

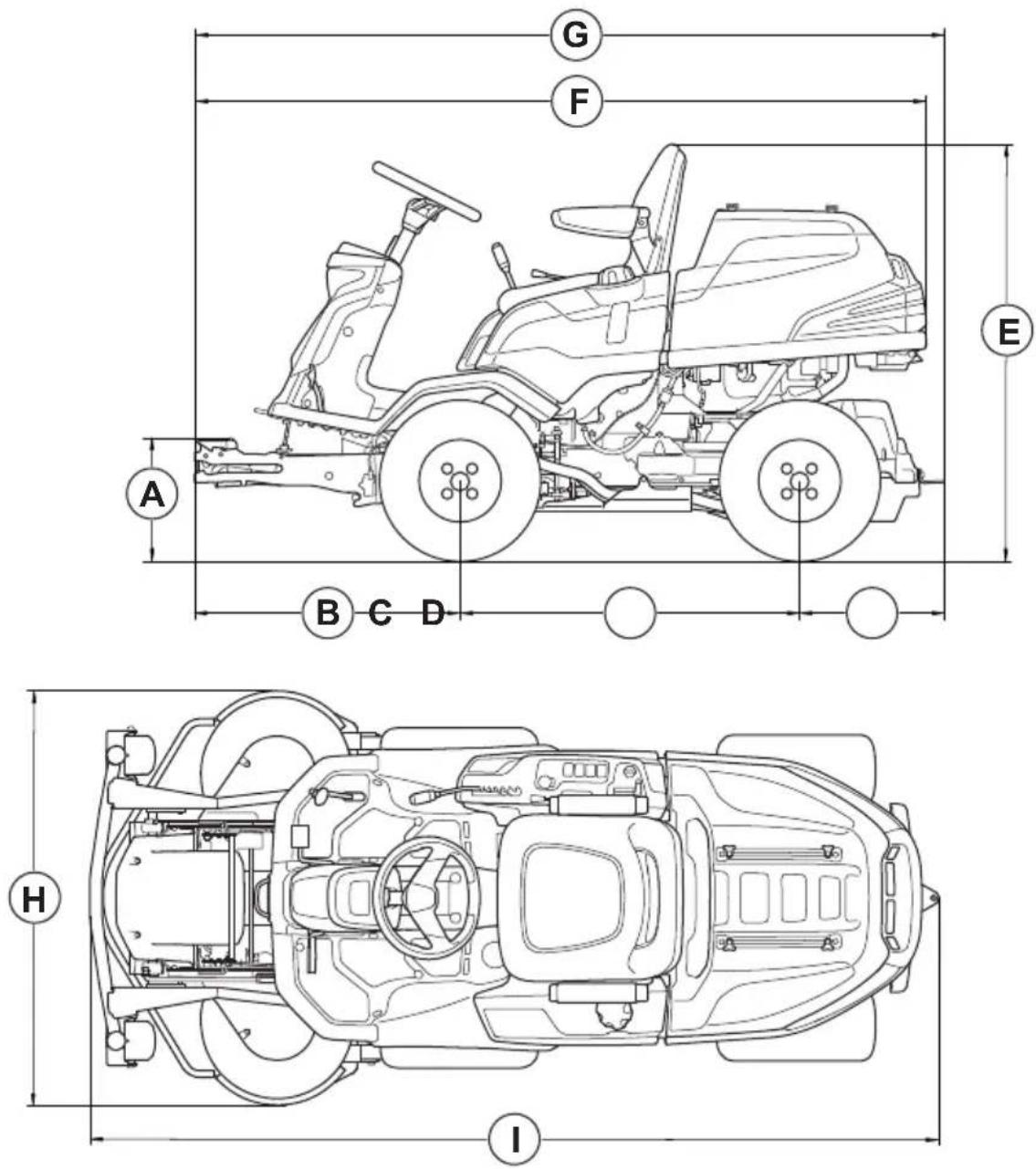

Mere izdelka

Pri pooblaščenem servisnem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncu sezone. Najprimernejši čas za servis ali pregled izdelka je zunaj sezone.

Ko pošiljate naročilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski številki.

Vedno uporabljajte originalne rezervne dele.

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Sedežna kosilnica
Znamka Husqvarna
Vrsta/model R 418TsX	AWD, R 420TsX AWD
Identifikacija Serijske številke od letnika 2024 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Direktiva/uredba Opis
2006/42/ES "o strojih"
2014/53/EU "v zvezi z	radijsko opremo"
2000/14/ES "o emisijah	hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN ISO 12100:2010, EN ISO 5395-1:2013/A1:2018, EN ISO 5395-3:2013/A1:2017/A2:2018, EN ISO 14982:2009, ETSI EN 300 328 V2.2.2, ETSI EN 300 489-1 V2.2.3, ETSI EN 300 489-17 V3.2.4, EN IEC 63000:2018.

Priglašeni organ: Družba 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå je tudi preverila skladnost z Prilogo VI Direktive sveta 2000/14/ES.

Za informacije o emisijah hrupa glejte poglavje Tehnični podatki na strani 181. Huskvarna, 2025-01-17

$$ \Delta s \mathrm {d u} $$

Claes Losdal, Vodja oddelka za razvoj vrtne opreme, Husqvarna AB

Odgovorni za tehnično dokumentacijo

Registrirane blagovne znamke

Besedna znamka in logotipi Bluetooth® so registrirane blagovne znamke v lasti Bluetooth SIG, inc.. Vsaka uporaba teh oznak s strani Husqvarna je na podlagi licence.

Husqvarna®

www.husqvarna.com

Originalanweisungen
