TC 114 - Vrtni traktor HUSQVARNA - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO TC 114 HUSQVARNA

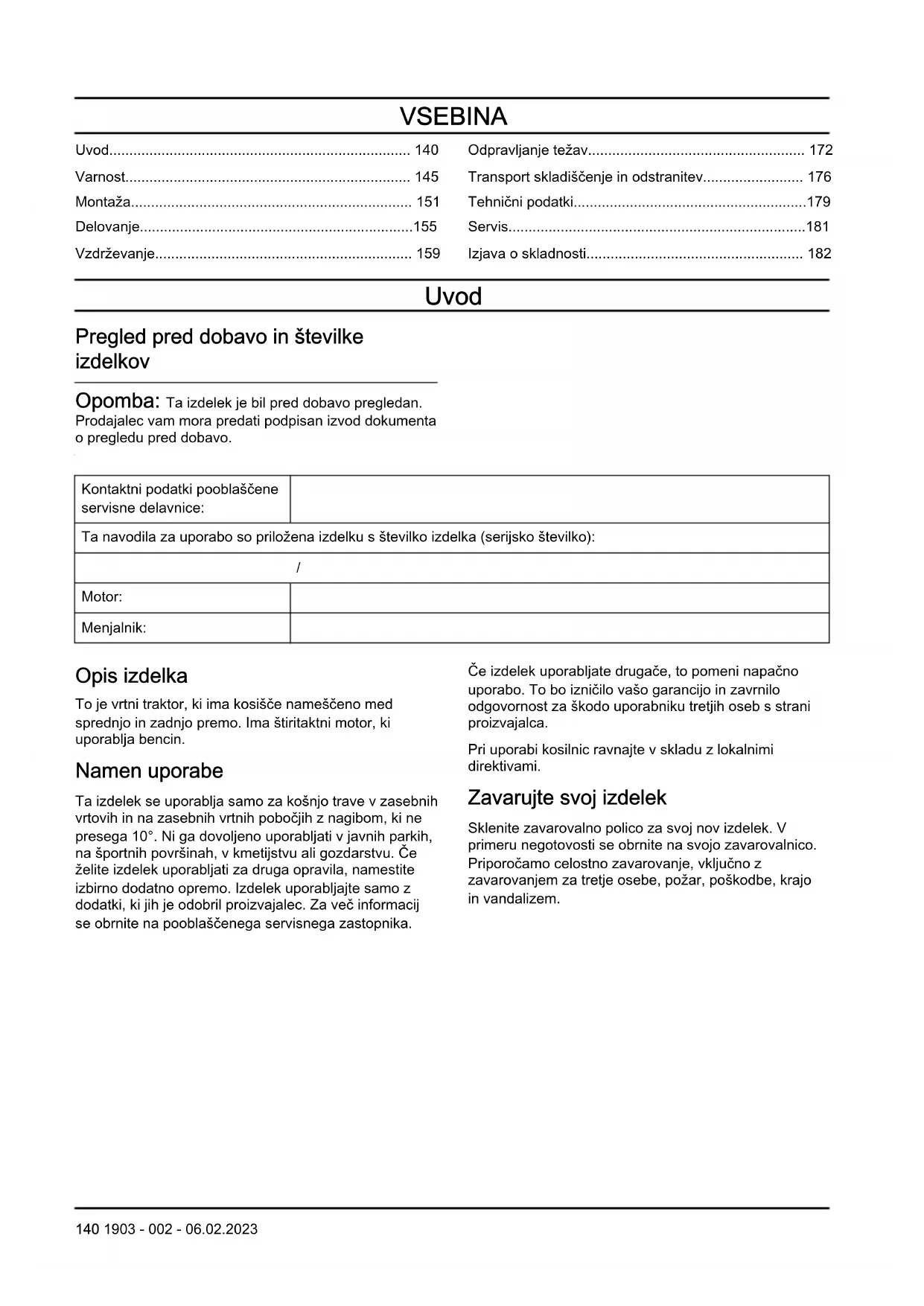

Motor: Menjalnik: Opis izdelka To je vrtni traktor, ki ima kosišče nameščeno med sprednjo in zadnjo premo. Ima štiritaktni motor, ki uporablja bencin. Namen uporabe Ta izdelek se uporablja samo za košnjo trave v zasebnih vrtovih in na zasebnih vrtnih pobočjih z nagibom, ki ne presega 10°. Ni ga dovoljeno uporabljati v javnih parkih, na športnih površinah, v kmetijstvu ali gozdarstvu. Če želite izdelek uporabljati za druga opravila, namestite izbirno dodatno opremo. Izdelek uporabljajte samo z dodatki, ki jih je odobril proizvajalec. Za več informacij se obrnite na pooblaščenega servisnega zastopnika. Če izdelek uporabljate drugače, to pomeni napačno uporabo. To bo izničilo vašo garancijo in zavrnilo odgovornost za škodo uporabniku tretjih oseb s strani proizvajalca. Pri uporabi kosilnic ravnajte v skladu z lokalnimi direktivami. Zavarujte svoj izdelek Sklenite zavarovalno polico za svoj nov izdelek. V primeru negotovosti se obrnite na svojo zavarovalnico. Priporočamo celostno zavarovanje, vključno z zavarovanjem za tretje osebe, požar, poškodbe, krajo in vandalizem. 140 1903 - 002 - 06.02.2023Pregled izdelka Pregled izdelka (TC 112)

2. Stopalka za vožnjo naprej

3. Stopalka za vzvratno vožnjo

10. Števec ur (pod pokrovom motorja)

13. Ročica za vklop ali izklop pogona

2. Stopalka za vožnjo naprej

3. Stopalka za vzvratno vožnjo

4. Kontaktna ključavnica

5. Gumb kardanskega pogona

10. Števec ur (pod pokrovom motorja)

13. Ročica za vklop ali izklop pogona

Husqvarna Connect Navodila za uporabo in podatki o izdelku so na voljo v aplikaciji Husqvarna Connect. Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Glejte Začetek uporabe: Husqvarna Connect na strani 155

Ročica za nadzor prisotnosti uporabnika (OPC) OPC se vklopi, ko uporabnik vstane iz sedeža. Če so rezila aktivirana ali parkirna zavora ni aktivirana, se motor in pogon rezil zaustavita. Glejte Delovni pogoji na strani 148

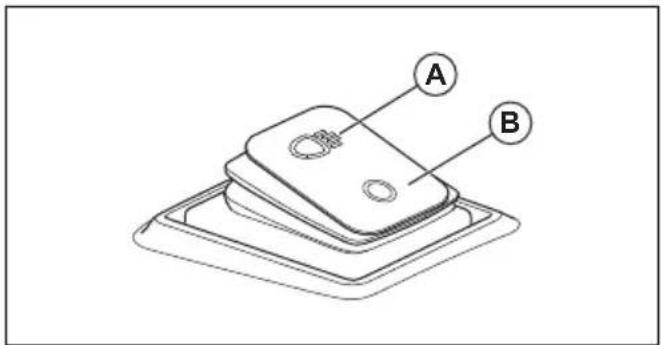

142 1903 - 002 - 06.02.2023Delovna luč Izdelek ima delovno luč. Pritisnite vklopno stikalo za vklop (A) ali izklop (B) delovne luči.

Simboli na izdelku OPOZORILO: Ta izdelek je lahko nevaren in lahko povzroči hude poškodbe oziroma smrt uporabnika ali drugih. Bodite previdni in uporabljajte izdelek pravilno. Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti. Hitro Počasi Aktivirajte pogonski sistem. Deaktivirajte pogonski sistem. Izklop motorja Vklop motorja Zagon motorja Stopalka parkirne zavore Višina košnje Sistem vzvratnega delovanja (ROS) Vzvratna vožnja Vožnja naprej Vklop/izklop delovnih luči Gorivo Najv. 10% etanola Motorno olje Priporočena uporaba zaščite za sluh. Rezila so deaktivirana. 1903 - 002 - 06.02.2023 143Rezila so aktivirana. Izognite se stiku z rotirajočimi deli. Izognite se stiku z vrtljivimi rezili. Pazite na leteče in odbite predmete. Ne kosite trave na terenu z naklonom. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°. Nevarnost prevrnitve Pred in med vzvratno vožnjo z izdelkom glejte nazaj. Na izdelku ali opremi ni dovoljeno prevažati potnikov. Osebe naj se zadržujejo na varni razdalji. Ne stopite na površino Pred vzdrževalnimi deli na izdelku odklopite pokrovček svečke. MAX. XXXN / (XXkg) Največja dovoljena navpična sila na vlečni kljuki je določena v razdelku Tehnični podatki na strani 179 in na oznaki. MAX. XXXN / (XXkg) Največja dovoljena vodoravna sila na vlečni kljuki je določena v razdelku Tehnični podatki na strani 179 in na oznaki. Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka je navedena na in

Tehnični podatki na strani 179 in na oznaki. Bralna koda Izdelek je skladen z veljavnimi direktivami ES. Izdelek je v skladu z veljavnimi direktivami ZK. Aktivirajte in sprostite par- kirno zavoro. Opomba: Ostali simboli in oznake na izdelku se nanašajo na zakonske zahteve, ki veljajo za nekatere trge. Nalepka na izdelku NEVARNOST – Ne približujte rok in nog.

1903 - 002 - 06.02.2023Števec ur Števec ur prikazuje, koliko ur je motor deloval. Glejte, Pregled izdelka na strani 141 za informacije o položaju števca ur. Odgovornost proizvajalca Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.

• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.

• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.

• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu. Stopnja emisij Euro V OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka. Varnost Varnostne definicije Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika. OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku. POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku. Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji. Splošna varnostna navodila OPOZORILO: Izdelek lahko odreže roke in noge ter izvrže predmete. Če ne upoštevate varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti. OPOZORILO: Izdelka ne uporabljajte s poškodovano rezalno opremo. Poškodovana rezalna oprema lahko izvrže predmete in povzroči hude telesne poškodbe ali smrt. Nemudoma zamenjajte poškodovana rezila. OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih interferira z aktivnimi ali pasivnimi medicinskimi vsadki. Emisije hrupa za oznako okolja v skladu z EU (vključno z zakonodajo avstralske zvezne države New South Wales) ter direktivami in uredbami Združenega kraljestva. OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Vedno bodite previdni in ravnajte razumno. Izogibajte se situacijam, ki se vam zdijo prezahtevne. Če po branju teh navodil še vedno niste prepričani o delovnih postopkih, se pred nadaljevanjem posvetujte s strokovnjakom.

• Pred zagonom izdelka je treba prebrati in razumeti navodila za uporabo ter navodila na izdelku.

• Naučite se varno uporabljati stroj in njegove krmilne elemente ter se seznanite z načinom hitre zaustavitve izdelka.

• Seznanite se z varnostnimi oznakami.

• Izdelek mora biti čist, da je mogoče jasno prebrati oznake in nalepke.

• Pred uporabo in skladiščenjem izdelka počistite razlito gorivo ali olje z izdelka.

• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.

• Nikoli se ne zadržujte v bližini izmetne odprtine.

• Med uporabo izdelka na peščenih površinah vedno ustavite rezila.

• Ne uporabljajte kosišča, če zbiralnik za travo, izmetna cev ali druge varnostne naprave niso nameščeni ali so poškodovani.

• S kosiščem ne kosite po listju ali drugem neželenem materialu, ki se lahko spremeni v obloge.

• Ne prevažajte potnikov. Izdelek sme uporabljati le ena oseba. 1903 - 002 - 06.02.2023 145• Izdelka ne pustite brez nadzora, če je vklopljen motor. Preden izdelek pustite brez nadzora, vedno ustavite rezila, aktivirajte parkirno zavoro, zaustavite motor in odstranite kontaktni ključ.

• Izdelek uporabljajte le pri dnevni svetlobi ali pri dobri osvetlitvi. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Pozorni bodite na druga morebitna tveganja.

• Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na vlažnih ali mokrih mestih, pri močnem vetru, mrazu, ob nevarnosti udara strele itd.

• Poiščite in označite mesta večjih kamnov in drugih nepremičnih predmetov, da preprečite trke.

• Z območja odstranite predmete, kot so kamni, igrače, žice itd., ki bi se lahko zataknili za rezila in bi jih izvrglo.

• Otrokom ali drugim osebam, ki niso pooblaščene za upravljanje izdelka, ne dovolite, da bi uporabljali izdelek ali ga servisirali. Starost uporabnika je morda določena z lokalnimi zakoni.

• Pred zagonom motorja, vklopom pogona ali začetkom premikanja izdelka se prepričajte, da v bližini izdelka ni nikogar drugega.

• Med košnjo v bližini ceste ali prečkanjem ceste bodite pozorni na promet.

• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliščinah, ki lahko negativno vplivajo na vaš vid, pozornost, koordinacijo ali presojo.

• Pri nakladanju izdelka na prikolico ali tovornjak in pri razkladanju izdelka s prikolice ali tovornjaka bodite previdni.

• Izdelek vedno parkirajte na ravni površini, pri čemer zaustavite motor.

• Pred čiščenjem ali vzdrževalnimi deli na izdelku zaustavite motor in se prepričajte, da so se vsi deli zaustavili.

• Pred odstranitvijo zbiralnika za travo ali odstranitvijo blokade v izmetni cevi zaustavite motor in se prepričajte, da so se vsi deli zaustavili.

• Pred skladiščenjem se motor mora ohladiti. Varnostna navodila v zvezi z otroki OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če niste dovolj pozorni na otroke v bližini izdelka, lahko pride do resnih nesreč. Izdelek in košnja lahko pritegneta otroke. Otroci najverjetneje ne bodo ostali na mestu, kjer ste jih nazadnje videli.

• Otroci se ne smejo zadrževati v območju košnje. Prepričajte se, da je ob otrocih odgovorna odrasla oseba.

• Opazujte otroke in zaustavite izdelek, če otroci vstopijo na delovno območje. Zelo previdni bodite blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.

• Pred vzvratno vožnjo in med njo se ozrite nazaj in navzdol ter se tako prepričajte, da v bližini izdelka ni majhnih otrok.

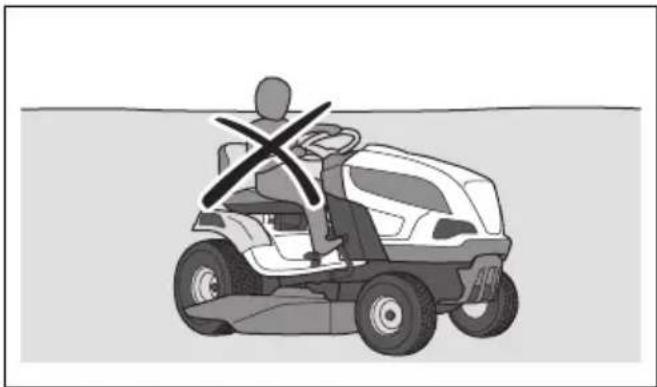

• Na izdelku ne prevažajte otrok. Otroci lahko padejo z izdelka in se resno poškodujejo ali preprečijo varno manevriranje izdelka.

• Ne dovolite, da izdelek uporabljajo otroci. Varnostna navodila za uporabo OPOZORILO: Med ali neposredno po delovanju se ne dotikajte motorja ali izpušnega sistema. Med uporabo postaneta motor in izpušni sistem zelo vroča. Nevarnost opeklin, požara ali škode na lastnini ali bližnjih območjih. Med uporabo izdelka se izogibajte grmov in drugih predmetov. 146 1903 - 002 - 06.02.2023OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pred in po vzvratni vožnji vedno glejte navzdol in nazaj. Bodite pozorni na velike in majhne ovire.

• Pred zavijanjem v vogalih zmanjšajte hitrost.

• Pri vožnji po območjih, ki jih ne nameravate kositi, ustavite rezila. POZOR: Pred uporabo izdelka preberite previdnostna navodila v nadaljevanju.

• Pred uporabo izdelka z dovodne odprtine hladnega zraka motorja odstranite travo in umazanijo. Če je odprtina za dovod hladnega zraka blokirana, obstaja nevarnost okvare motorja.

• Previdno se izogibajte kamnom in drugim večjim predmetom, in poskrbite, da se jih z rezili ne dotaknete.

• Z izdelkom se ne premikajte prek teh predmetov. Če med upravljanjem izdelka prevozite ali udarite ob predmet, se ustavite se ter preglejte izdelek in kosišče. Če je potrebno, izdelek popravite, preden ga ponovno zaženete. Osebna zaščitna oprema OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Med uporabo izdelka obvezno uporabljajte ustrezno osebno zaščitno opremo. Osebna zaščitna oprema ne more v celoti preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec vam pomaga izbrati ustrezno opremo.

• Vedno uporabljajte odobreno zaščito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.

• Vedno nosite zaščitne čevlje ali škornje. Priporočamo čevlje z jekleno ojačitvijo za prste. Izdelka ne uporabljajte bosi.

• Po potrebi nosite rokavice, na primer pri nameščanju, pregledovanju ali čiščenju rezalne opreme.

• Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajoče se dele.

• Paket prve pomoči in gasilni aparat hranite na dosegu roke. Varnostne naprave na izdelku OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami. Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico Husqvarna.

• Ne spreminjajte varnostnih naprav. Izdelka ne uporabljajte, če zaščitne plošče, zaščitni pokrovi, varnostna stikala ali druge zaščitne naprave niso nameščene oz. so poškodovane. Preverjanje kontaktne ključavnice

Zaustavitev motorja na strani 158

• Ko kontaktni ključ obrnete v položaj za zaustavitev (O), se mora motor nemudoma zaustaviti. Preverjanje sistema vzvratnega delovanja (ROS) Če sistema vzvratnega delovanja (ROS) ne deluje pravilno, se obrnite na pooblaščenega servisnega zastopnika.

1. Zaženite izdelek. Glejte,

Zagon motorja na strani

2. Vklopite kosišče. Glejte,

Aktiviranje in izklop kosišča (TC 112) na strani 156 ali Aktiviranje in izklop kosišča (TC 112) na strani 156

1903 - 002 - 06.02.2023 1473. Ko je kontaktni ključ v položaju za vklop (A), pritisnite stopalko za vzvratno vožnjo. Ko pritisnete stopalko za vzvratno vožnjo, se mora motor zaustaviti. A B

4. Zaženite izdelek in znova vklopite kosišče.

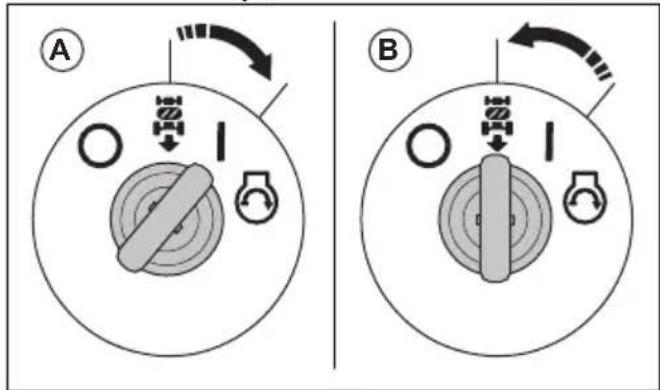

ROS, pritisnite stopalko za vzvratno vožnjo. Ko pritisnete stopalko za vzvratno vožnjo, se motor ne sme zaustaviti. Delovni pogoji Pred zagonom motorja morajo biti izpolnjeni ti pogoji:

• Pedal za vožnjo naprej in stopalka za vzvratno vožnjo sta v nevtralnem položaju. Motor mora biti v teh pogojih izklopljen:

• Parkirna zavora ni aktivirana in upravljavec vstane s sedeža.

• Kosišče je vklopljeno in uporabnik vstane s sedeža.

• Kosišče je vklopljeno in pritisnjena je stopalka za vzvratno vožnjo, vendar sistem ROS ni vklopljen. Pogon rezil se mora ustaviti v teh primerih:

• Parkirna zavora je aktivirana in upravljavec vstane s sedeža.

• Zbiralnik za travo ali druga dodatna oprema je odstranjen. Poskusite zagnati motor, ko eden od pogojev ni izpolnjen. Spremenite pogoje in poskusite znova. Ta pregled izvedite vsak dan. Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo

1. Zaženite izdelek. Glejte,

Zagon motorja na strani

2. Stopalki za vožnjo naprej in vzvratno vožnjo ne

smeta biti blokirani in se morata prosto premikati.

3. Počasi pritisnite stopalko za vožnjo naprej, da se

da se motor vklopi, ko sprostite stopalko za vožnjo naprej. Opomba: Izdelek ima samodejno zavoro, ki se vklopi, ko sprostite stopalke.

5. Ta postopek ponovite za stopalko za vzvratno

stopalki v nevtralnem položaju. Parkirna zavora OPOZORILO: Če parkirna zavora ne deluje, se izdelek lahko začne premikati in povzroči poškodbe ali škodo. Parkirno zavoro morate redno pregledovati in nastavljati. Glejte Pregled parkirne zavore na strani 162

Dušilnik Dušilnik zmanjšuje hrup na najnižjo možno raven in pošilja izpušne pline stran od operaterja. Ne uporabljajte izdelka, če dušilnik manjka ali je poškodovan. Poškodovan dušilnik zviša raven hrupa in poveča nevarnost požara. OPOZORILO: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku močno segreje. V bližini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar. Preverjanje dušilnika

• Dušilnik redno preverjajte in se tako prepričajte, da je pravilno nameščen in ni poškodovan. Zaščitni pokrovi Manjkajoči ali poškodovani zaščitni pokrovi povečajo nevarnost poškodb pri premikajočih se delih in vročih površinah. Pred zagonom izdelka preverite nivo olja. Prepričajte se, da so zaščitni pokrovi pravilno nameščeni in na njih ni razpok ali drugih poškodb. Zamenjajte poškodovane pokrove. Košnja na pobočjih OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri košnji trave na pobočjih se poveča nevarnost izgube nadzora nad izdelkom in prevračanja. To

1903 - 002 - 06.02.2023lahko povzroči poškodbe ali smrt. Na vseh pobočjih je treba travo kositi previdno. Če po pobočju ne morete voziti vzvratno ali se ob tem ne počutite varno, je ne kosite.

• Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°. >10°

• Izdelka ne zaganjajte ali zaustavljajte na pobočju.

• Po pobočjih vozite brez ustavljanja in počasi.

• Izogibajte se nenadnim spremembam hitrosti ali smeri.

• Ne zavijajte večkrat, kot je potrebno. Pri spuščanju po pobočju zavijajte počasi in postopoma. Vozite z majhno hitrostjo. Previdno obračajte volan.

• Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja večja nevarnost prevračanja izdelka. Visoka trava lahko prekriva ovire.

• Ne kosite v bližini robov, jarkov ali nabrežij. Izdelek se lahko nenadoma prevrne, če s kolesi zapeljete na rob strmega pobočja ali jarka oz. če rob popusti. Če izdelek pade v vodo, obstaja nevarnost utopitve.

• Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi česar izdelek zdrsne.

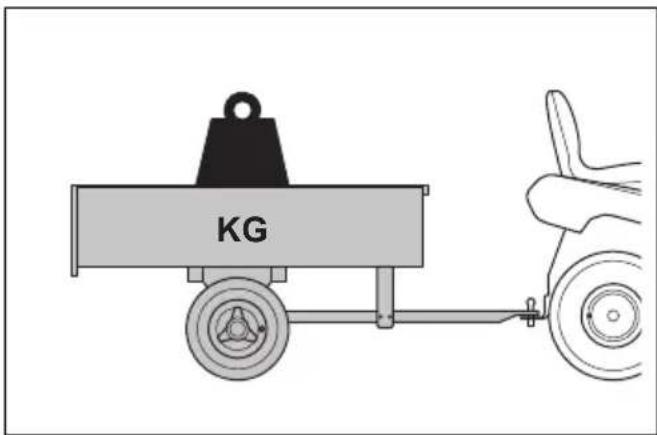

• Upoštevajte proizvajalčeva priporočila glede uteži ali protiuteži za kolesa. Varnost vleke

• Uporabljajte samo vlečno opremo, ki jo je odobril proizvajalec Husqvarna.

• Za pritrditev opreme uporabite vlečno kljuko.

• Ne vlecite opreme, težje od največje dovoljene mase. Glejte, Tehnični podatki na strani 179

• Med vlečenjem opreme zagotovite, da v bližini izdelka ni drugih oseb.

• Pri vleki opreme na pobočjih ali razgibanem terenu bodite previdni.

• Med vlečenjem opreme izdelek vozite z nizko hitrostjo. Varna uporaba goriva OPOZORILO: Z gorivom ravnajte previdno. Je zelo lahko vnetljivo in lahko povzroči poškodbe in gmotno škodo. OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Posode za gorivo ne polnite v zaprtih prostorih.

• Bencin in hlapi so strupeni ter zelo lahko vnetljivi. Bodite previdni pri ravnanju z bencinom, da preprečite poškodbe ali požar.

• Ne odstranite pokrova posode za gorivo in je ne polnite pri delujočem motorju.

• Goriva ne polnite v bližini isker ali odprtega ognja.

• Če sistem goriva pušča, ne zaženite motorja, dokler mesta puščanja niso zatesnjena.

• Izdelek in gorivo shranite tako, da se izognete škodi, ki bi jo lahko povzročilo uhajanje goriva ali hlapov. 1903 - 002 - 06.02.2023 149• Gorivo naj izteče v ustrezno posodo – to storite na odprtem in na varni razdalji od odprtega ognja. Varnost pri transportu

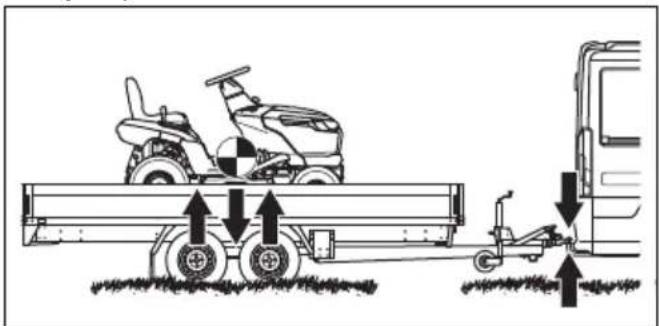

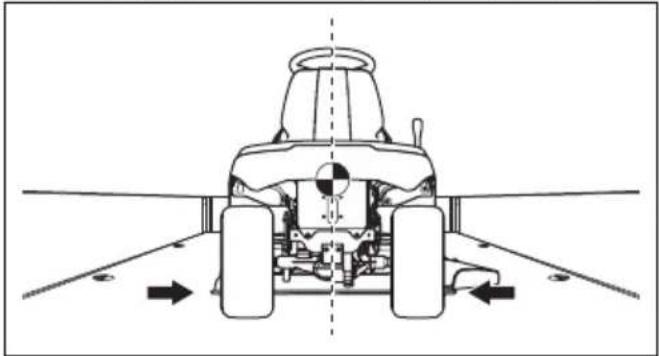

• Za transport izdelka uporabite odobreno transportno vozilo.

• Transportiranje tega izdelka je lahko omejeno z nacionalnimi ali lokalnimi predpisi.

• Voznik transportnega vozila je odgovoren za varno pričvrstitev izdelka med transportom. Glejte Varna pritrditev izdelka med prevozom na strani 177

Varna uporaba baterije OPOZORILO: Poškodovana baterija lahko eksplodira in povzroči poškodbe. Če je baterija deformirana ali poškodovana, se obrnite na pooblaščeno servisno delavnico Husqvarna. OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• V bližini baterij nosite zaščitna očala.

• V bližini baterije ne nosite zapestne ure, nakita ali drugih kovinskih predmetov.

• Baterijo shranjujte zunaj dosega otrok.

• Iz baterije lahko prihajajo eksplozivni plini. V bližini baterije ne kadite. Baterija ne sme priti v stik z odprtim plamenom in iskrami. Varnostna navodila za vzdrževanje OPOZORILO: Izdelek je težak in lahko povzroči telesne poškodbe ali materialno škodo na lastnini ali na sosednjih območjih. Ne izvajajte vzdrževalnih del na motorju ali kosišču, če niso izpolnjeni naslednji pogoji:

• Kosišče je izklopljeno.

• Vžigalni kabli so odstranjeni z vžigalnih svečk. OPOZORILO: Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne zaženite v zaprtem prostoru ali prostoru z nezadostnim prezračevanjem. OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za najboljšo učinkovitost in varnost, redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte, Urnik vzdrževanja na strani 159

• Električni udar lahko povzroči poškodbe. Ne dotikajte se kablov, ko je motor vklopljen. Delovanja vžigalnega sistema ne preverjajte s prsti.

• Motorja ne zaženite, če so zaščitni pokrovi odstranjeni. Obstaja velika nevarnost poškodb zaradi premikajočih ali vročih delov.

• Pred izvajanjem vzdrževalnih del v motornem prostoru se mora izdelek ohladiti.

• Rezila so ostra in lahko povzročijo ureznine. Na rezila namestite zaščito ali nosite zaščitne rokavice, ko na njih izvajate dela.

• Za dostop do kosišča izdelka ne parkirajte v bližini jarka ali na klančini. POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili nadaljevanju.

• Če sta svečka ali vžigalni kabel odstranjena, ne obračajte motorja.

• Prepričajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.

• Ne spreminjajte nastavitev krmilnikov. Če je število vrtljajev motorja previsoko, se lahko deli izdelka poškodujejo. Glejte, Tehnični podatki na strani 179 za najvišje število vrtljajev motorja.

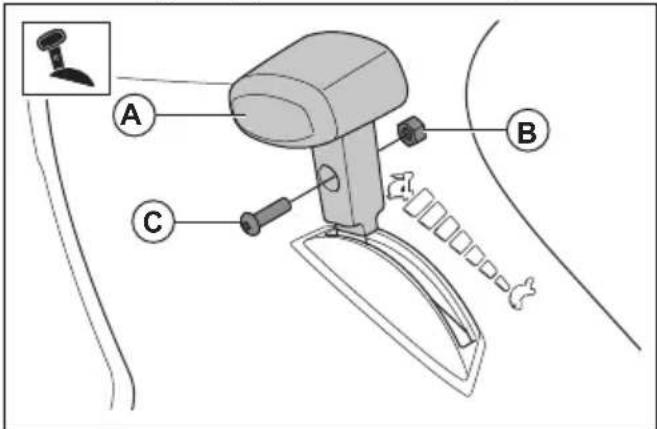

1. Namestite gumb (A) na krmilno ročico za plin.

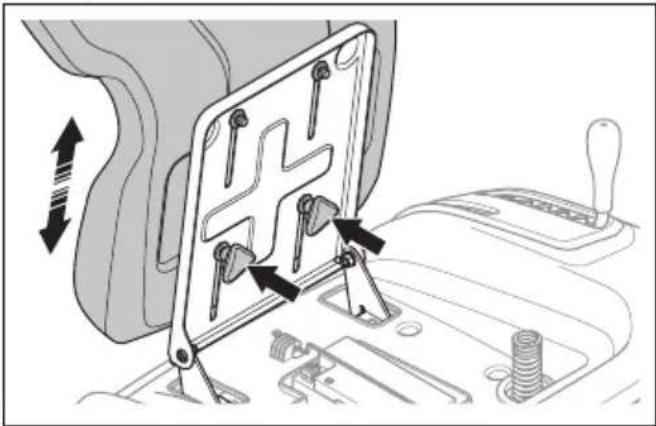

Namestitev sedeža Glejte, Pregled sklopa na strani 151 za ustrezne pritrdilne elemente za to opravilo.

2. Preverite nadzor prisotnosti uporabnika. Glejte,

Delovni pogoji na strani 148

OPOZORILO: Izdelka ne uporabljajte, če je nadzor prisotnosti uporabnika okvarjen. Nastavitev sedeža

1. Sedež preklopite naprej.

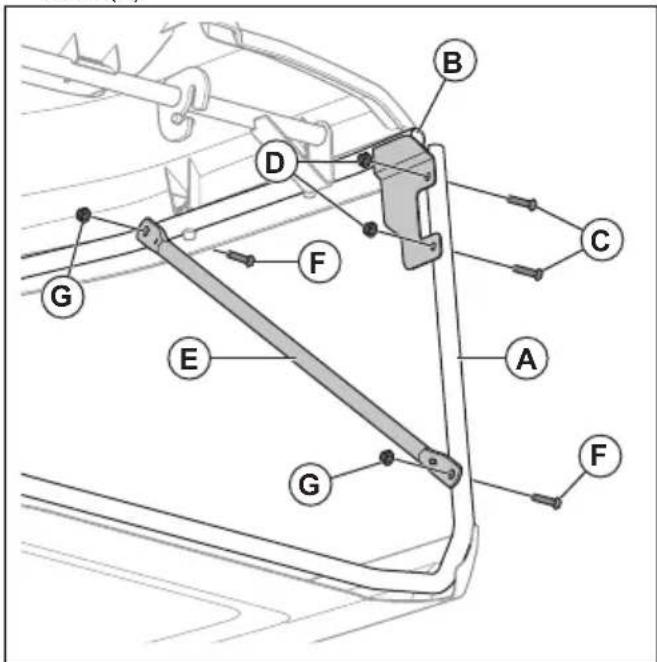

Namestitev vlečne kljuke Glejte, Pregled sklopa na strani 151 za ustrezne pritrdilne elemente za to opravilo.

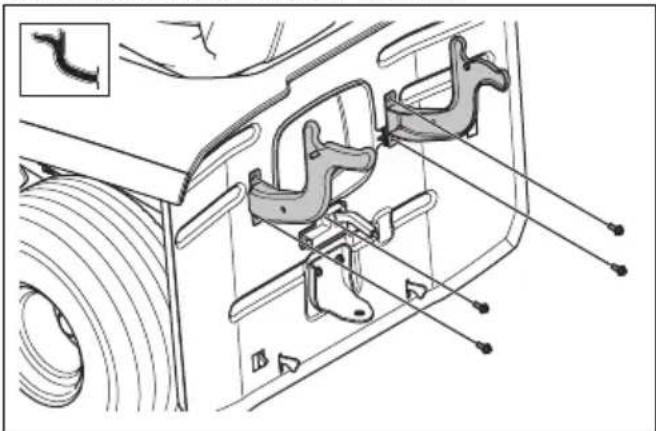

• Vlečno kljuko namestite z 2 vijakoma. Namestitev nosilcev zbiralnika za travo Glejte, Pregled sklopa na strani 151 za ustrezne pritrdilne elemente za to opravilo.

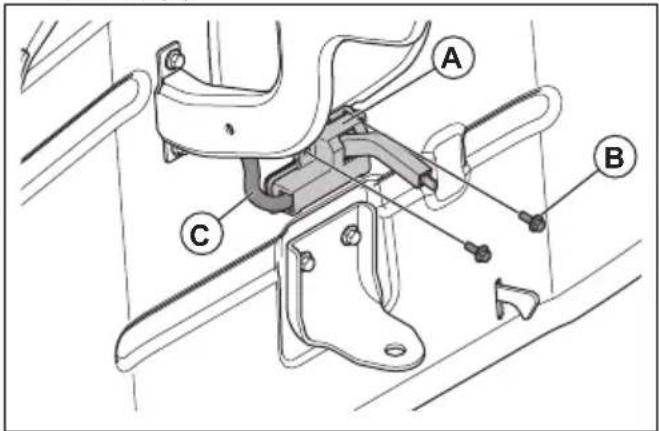

1903 - 002 - 06.02.2023Namestitev in nastavitev senzorja za napolnjenost košare

4. Priključite kabel (C). Priključek za kabel je v odprtini

pritisnite ročico navznoter ali jo izvlecite. Če je trava težka ali mokra, potisnite ročico navznoter. Če je trava suha in ni težka, povlecite ročico navzven. Namestitev zbiralnika za travo

6. Na cev ročaja zbiralnika za travo namestite končni

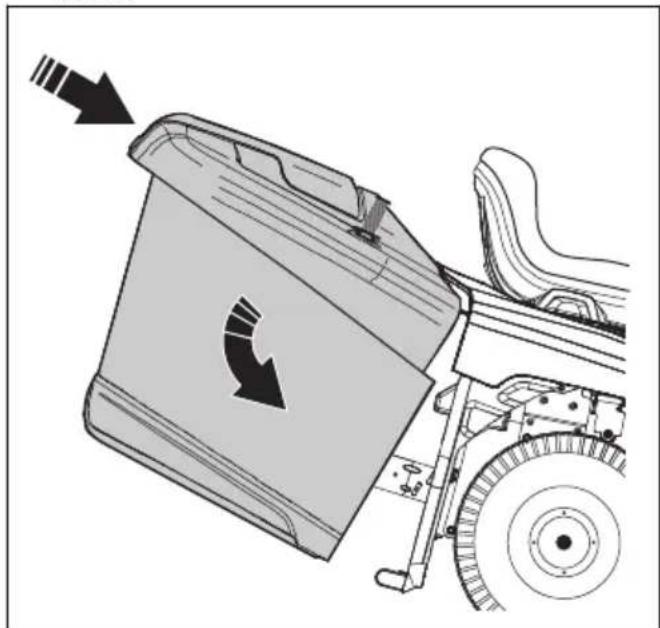

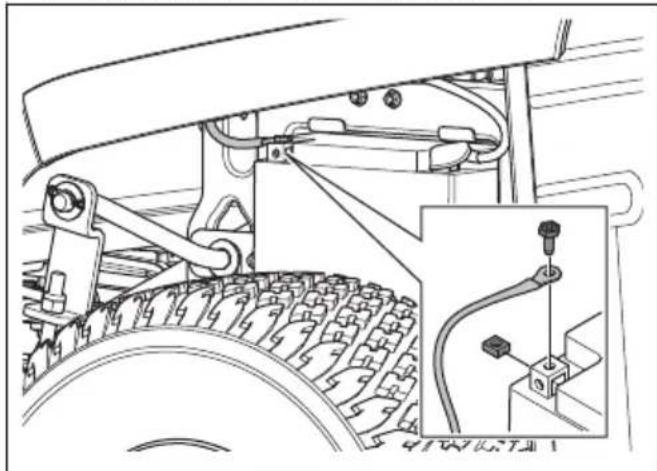

čep (J). Namestitev in odstranitev zbiralnika za travo

2. Prepričajte se, da je rdeči kabel nameščen na

1903 - 002 - 06.02.2023Delovanje Uvod OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti. Začetek uporabe: Husqvarna Connect

3. Za vzpostavitev povezave in registracijo izdelka

OPOZORILO: Na posodo za gorivo ne odlagajte ničesar. POZOR: Če uporabite neustrezno vrsto goriva, lahko poškodujete motor. Motor deluje na bencin z najnižjo dovoljeno oktansko vrednostjo 91 RON (87 AKI). Priporočen je biološko razgradljiv alkilatni bencin. Ne uporabljajte bencina, ki vsebuje več kot 10% etanola.

goriva odprt. Ventil za prekinitev pretoka goriva je odprt, ko je oznaka vzporedna s cevjo za dovod goriva.

4. Prepričajte se, da je pogonski sistem vklopljen.

Glejte, Aktivacija in izklop pogonskega sistema na strani 156

5. Kosišče nastavite v najvišji položaj. Glejte,

1. Prepričajte se, da je kosišče izklopljeno. Glejte,

Aktiviranje in izklop kosišča (TC 112) na strani 156 ali Aktiviranje in izklop kosišča (TC 114) na strani

Aktivacija in sprostitev parkirne zavore na strani 156

(A). A B 1903 - 002 - 06.02.2023 1555. Kontaktni ključ obrnite v položaj za zagon. Ob zagonu motorja kontaktni ključ takoj sprostite. Ob sprostitvi se kontaktni ključ samodejno vrne v položaj za VKLOP (I). POZOR: Zaganjalnika ne zaganjajte neprekinjeno več kot 5sekund. Če motorja ni mogoče zagnati, počakajte 15sekunde in poskusite znova.

(B). A B POZOR: Aktivacija kosišča pri polnem številu vrtljajev motorja močno obremeni pogonske jermene. Preden ročico za plin prestavite v položaj s polnim plinom, vklopite kosišče. Aktivacija in izklop pogonskega sistema Če želite izdelek premakniti, ko je motor izklopljen, mora biti pogonski sistem izklopljen. POZOR: Prepričajte se, da ste ročico popolnoma izvlekli ali potisnili navznoter. Ne uporabljajte srednjih položajev. Ročica za vklop ali izklop pogonskega sistema je za zadnjim desnim kolesom.

• Ročico potisnite do konca, da vklopite pogonski sistem.

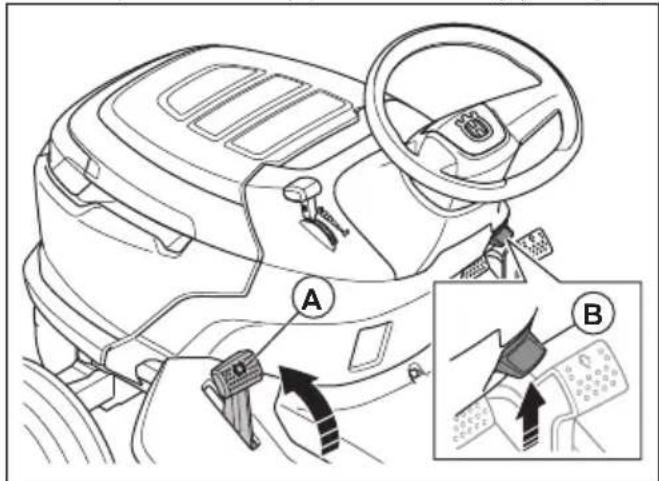

• Izklop pogonskega sistema ročico do konca izvlecite. Aktivacija in sprostitev parkirne zavore

• Parkirno zavoro sprostite tako, da potisnete stopalko parkirne zavore in jo sprostite. Aktiviranje in izklop kosišča (TC 112) OPOZORILO: Kosišča ne uporabljajte brez zbiralnika za travo ali druge dodatne opreme, ki je nameščena na izmetu trave. 156 1903 - 002 - 06.02.2023• Za vklop kosišča premaknite krmilni element za vklop rezil v položaj za vklop (A). A B

• Za izklop kosišča premaknite krmilni element za vklop rezil v položaj za izklop (B). Aktiviranje in izklop kosišča (TC 114) OPOZORILO: Kosišča ne uporabljajte brez zbiralnika za travo ali druge dodatne opreme, ki je nameščena na izmetu trave.

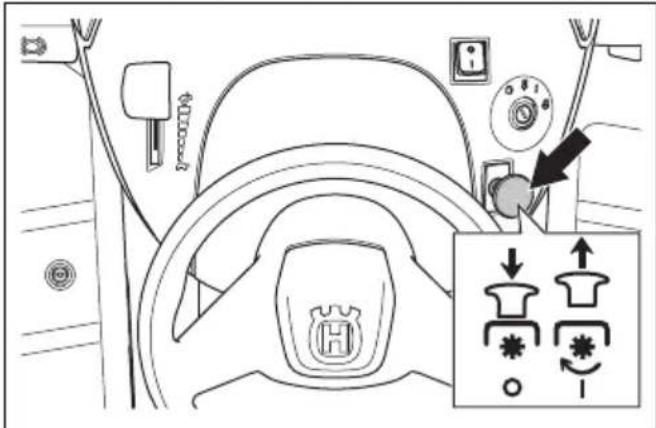

• Za vklop kosišča izvlecite gumb za kardanski pogon.

• Za izklop kosišča potisnite gumb za kardanski pogon navznoter. Nastavitev višine košnje (TC 112)

Aktivacija in sprostitev parkirne zavore na strani 156

stopalko za vzvratno vožnjo (B). Bolj kot stopalko pritiskate navzdol, višja je hitrost.

Opomba: Stopalki za vožnjo naprej in vzvratno vožnjo se vrneta v nevtralni položaj, ko ju sprostite.

4. Za zaviranje sprostite stopalki.

6. Vklopite kosišče. Glejte,

Aktiviranje in izklop kosišča (TC 112) na strani 156 ali Aktiviranje in izklop kosišča (TC 114) na strani 157

Uporaba sistema vzvratnega delovanja (ROS) Opomba: Če poskušate kosilnico zapeljati vzvratno, ko je kosišče aktivirano, se motor nemudoma zaustavi. 1903 - 002 - 06.02.2023 157Ko je kosišče aktivirano, vključite sistem ROS, da se s kosilnico zapeljete nazaj. OPOZORILO: Pred in med upravljanjem kosilnice v smeri nazaj poglejte navzdol in za izdelek zaradi varnosti drugih.

2. Za začetek vožnje počasi pritisnite stopalko za

smeri urinega kazalca v položaj za VKLOP (I). Zaustavitev motorja

1. Izklopite kosišče. Glejte,

Aktiviranje in izklop kosišča (TC 112) na strani 156 ali Aktiviranje in izklop kosišča (TC 114) na strani 157

Glejte, Aktivacija in sprostitev parkirne zavore na strani 156

• Za najboljšo učinkovitost redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte, Urnik vzdrževanja na strani 159

• Ne kosite mokre trave. Mokra trava lahko povzroči slabše rezultate košnje.

• Ko nameščate kosišče na izdelek, ne uporabljajte verig za pnevmatike.

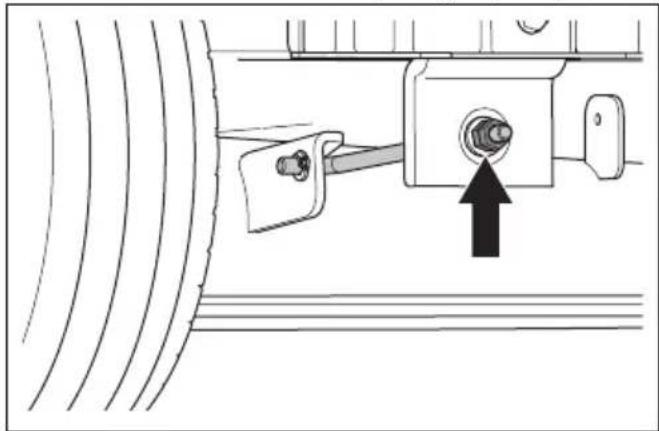

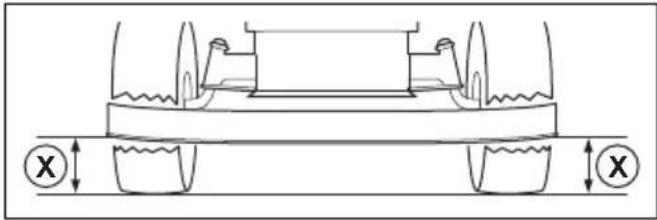

• Prepričajte se, da je kosišče poravnano. Glejte, Nastavitev vzporednosti kosišča na strani 167

• Pri košnji trave uporabljajte polni plin.

• Travo kosite v naključnem vzorcu.

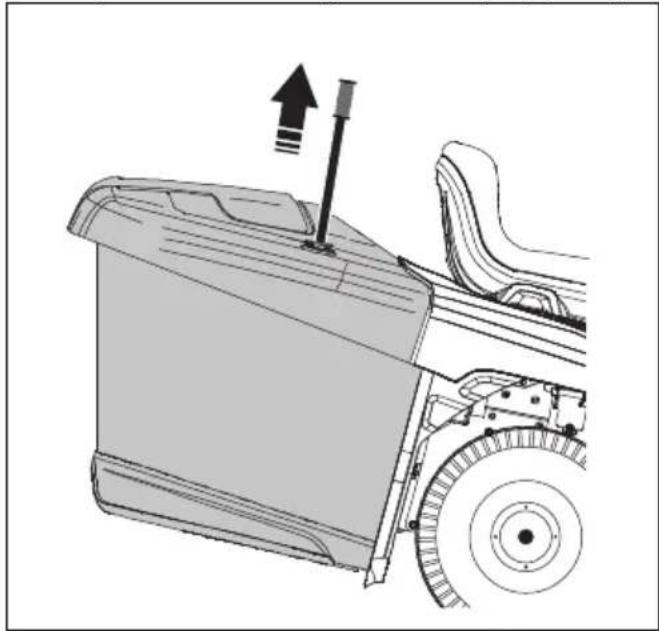

• Za najboljše rezultate košnje travo kosite pogosto. Praznjenje zbiralnika za travo Izdelek ima alarm, ki se sproži, če je zbiralnik za travo poln. Če želite ustaviti alarm, izklopite kosišče. Glejte, Aktiviranje in izklop kosišča (TC 112) na strani 156 ali Aktiviranje in izklop kosišča (TC 114) na strani 157

1. Izdelek premaknite na mesto, kjer lahko izpraznite

zbiralnik za travo. Prepričajte se, da je zbiralnik za travo popolnoma spuščen in da zapahi blokirajo spodnji del zbiralnika za travo na mestu. Vzdrževanje Uvod OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti. Urnik vzdrževanja X = Navodila so navedena v teh navodilih za uporabo. O = Navodila niso navedena v teh navodilih v uporabo. Vzdrževalna dela naj izvede pooblaščena servisna delavnica. Urnik vzdrževanja Pred vsako upora- bo/tedensko Vsakih 50h ali let-

Prepričajte se, da je v vseh pnevmatikah ustrezen tlak. X X 1903 - 002 - 06.02.2023 159Urnik vzdrževanja Pred vsako upora- bo/tedensko Vsakih 50h ali let-

Preverite vožnjo naprej in vzvratno vožnjo pri različ- nih hitrostih.

Preverite delovanje stikala za ročico za višino koš- nje.

Preverite delovanje stikal za stopalko za vožnjo na- prej in stopalko za vzvratno vožnjo.

Preverite vzporednost kosišča. Po potrebi nastavite kosišče.

Preverite, ali je jermen kosišča obrabljen in poško- dovan.

Preverite delovanje zavor rezil (če so nameščene). O Preglejte zbiralnik trave in stikala za zbiralnik trave (samo pri modelih TC).

A. Splošno mazanje. Namažite mazalko vretena terzobe zobniškega segmenta in krmilnega droga.B. Mazanje motorja. Glejte, Preverjanje nivoja motornega olja na strani 170

Čiščenje izdelka POZOR: Ne uporabljajte visokotlačnega čistilnika ali parnega čistilnika. Voda lahkoprodre v ležaje in električne priključke terpovzroči korozijo, ki poškoduje izdelek.Izdelek po uporabi nemudoma očistite.• Vročih površin, kot so motor, dušilnik in izpušnisistem, ne izpirajte. Počakajte, da se površineohladijo, nato odstranite travo ali umazanijo.• Pred čiščenjem z vodo najprej skrtačite. Zmenjalnika, rež za dovod zraka za menjalnik inmotor ter okoli teh delov odstranite odrezke trave inumazanijo.• Očistite zgornji del kosišča ter območje pod pokrovijermenov in pod kosiščem. Očistite kosišče, kot jeopisano v Čiščenje kosišča na strani 161

• Izdelek očistite s tekočo vodo iz cevi. Ne uporabljajtevode pod visokim tlakom.• Vode ne usmerjajte proti električnim delom aliležajem. Detergent občasno povzroči večjo škodo.• Ko je kosišče očiščeno, ga za kratek čas zaženite,da izpihate preostanek vode. Čiščenje motorja in dušilnika V motorju in dušilcu ne sme biti odrezkov trave inumazanije. Odrezki trave, namočeni v gorivo ali olje, kiostanejo na motorju, lahko povečajo nevarnost požarain nevarnost pregrevanja motorja. Pred čiščenjem semotor mora ohladiti. Očistite ga z vodo in krtačo.Odrezki trave okoli dušilnika se hitro posušijo, zato lahkopride do požara. Ko je dušilnik hladen, s krtačo ali zvodo odstranite odrezke trave. Čiščenje kosišča OPOZORILO: Ne uporabljajte izdelka z zlomljenim ali manjkajočim priključkomza izpiranje kosišča. Obstaja nevarnostizmeta predmetov. Poskrbite za takojšnjozamenjavo zlomljenega ali manjkajočegapriključka za izpiranje kosišča.1. Izdelek parkirajte na prosto mesto na zelenici, ki je vbližini vodnega vira z vrtno cevjo. POZOR: Izmetne cevi izdelka ne usmerite proti zgradbam ali vozilom.2. Prepričajte se, da je kosišče izklopljeno. Glejte, Aktiviranje in izklop kosišča (TC 112) na strani 156 ali Aktiviranje in izklop kosišča (TC 114) na strani

Zaustavitev motorja na strani

Aktivacija in sprostitev parkirne zavore na strani 156

5. Na priključek za izpiranje kosišča (B) priklopite vrtnocev (A) in odprite dovod vode.

POZOR: Pred zagonom motorjaznova preglejte območje in seprepričajte, da je prosto.7. Vklopite kosišče in ga pustite delovati s polnimplinom, dokler kosišče ni čisto. Glejte, Aktiviranje in izklop kosišča (TC 112) na strani 156 ali Aktiviranje in izklop kosišča (TC 114) na strani 157

8. Izklopite kosišče in zaustavite motor. Glejte

Aktiviranje in izklop kosišča (TC 112) na strani 156 ali Aktiviranje in izklop kosišča (TC 114) na strani

Zaustavitev motorja na strani 158

1903 - 002 - 06.02.2023 1619. Prekinite dovod vode in s priključka za izpiranje kosišča odklopite vrtno cev.

10. Izdelek prestavite na suho območje.

12. Vklopite kosišče in ga pustite delovati, dokler kosišče

ni suho. Čiščenje dovoda zraka v motor OPOZORILO: Izklopite motor. V dovodu zraka so vrteči se deli, ki vam lahko poškodujejo prste.

• Odprite pokrov motorja. Prepričajte se, da dovod zraka v motor ni zamašen. S krtačo odstranite travo in umazanijo. Čiščenje hladilnega ventilatorja menjalnika OPOZORILO: Izklopite motor. Hladilni ventilator se vrti in vam lahko poškoduje prste.

zrakom. Odstranitev in namestitev pokrova motorja

5. Namestite držalo žarnice, tako da ga rahlo obrnete v

Aktivacija in sprostitev parkirne zavore na strani 156

3. Če se izdelek začne premikati, mora pooblaščena

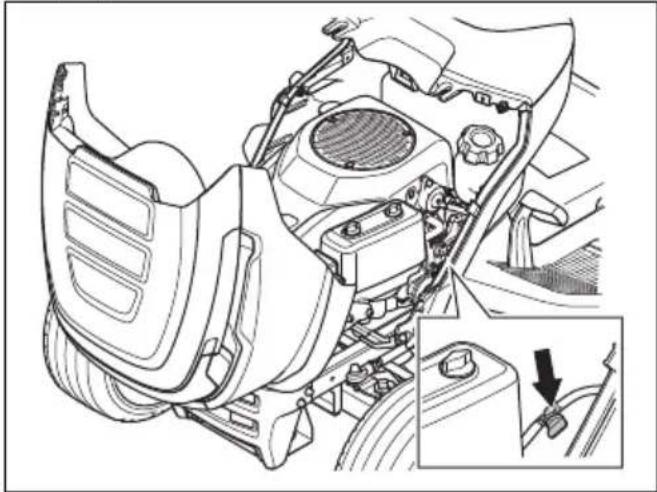

1. Za dostop do filtra goriva odprite pokrov motorja.

1903 - 002 - 06.02.20235. Filter goriva odstranite s koncev cevi. Izteče lahko manjša količina goriva.

6. Nov filter goriva potisnite v konca cevi. Za lažjo

priključitev na konca filtra goriva nanesite tekoči detergent.

7. Objemke cevi znova potisnite ob filter goriva.

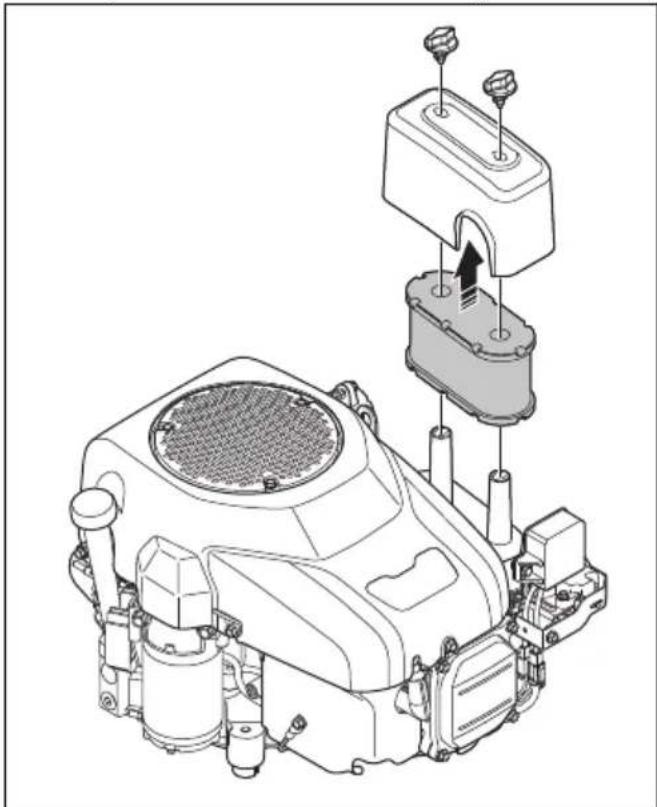

Čiščenje in zamenjava zračnega filtra

3. Iz ohišja filtra odstranite vložek zračnega filtra.

4. Za čiščenje penastega zračnega filtra naredite

naslednje. a) Odstranite penasti zračni filter z vložka zračnega filtra. b) Penasti zračni filter očistite z blagim detergentom. c) Počakajte, da se penasti zračni filter posuši. d) Namestite penasti zračni filter na vložek zračnega filtra.

5. Za čiščenje papirnatega zračnega filtra naredite

naslednje. a) S papirnatim zračnim filtrom potolcite ob trdno površino. b) Z notranje strani izpihajte papirnati zračni filter s stisnjenim zrakom. POZOR: Če papirnatega zračnega filtra ni mogoče očistiti, ga morate zamenjati.

6. Namestitev poteka v obratnem vrstnem redu.

4. Preglejte svečko. Če sta elektrodi ožgani ali je

izolacija napokana ali poškodovana, jo zamenjajte. Če svečka ni poškodovana, jo zamenjajte s kovinsko krtačo. 1903 - 002 - 06.02.2023 1635. Izmerite razmak elektrod in tako preverite, ali je pravilen. Glejte, Tehnični podatki na strani 179

podložka ni povsem stisnjena.

9. Rabljeno svečko zategnite za dodatnega ⅛, novo pa

za dodatnega ¼ obrata. POZOR: Neustrezno zategnjene svečke lahko povzročijo poškodbe motorja.

10. Pritrdite pokrov svečke.

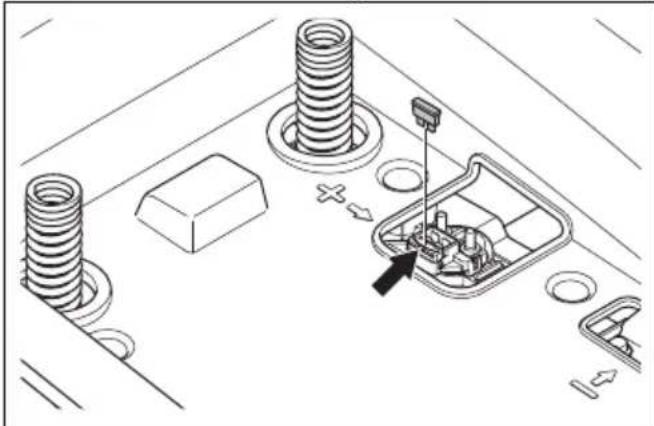

POZOR: Če sta svečka ali vžigalni kabel odstranjena, ne zaganjajte motorja. Zamenjava glavne varovalke Glavna varovalka je v nosilcu varovalk na releju za zagon pod sedežem.

1. Sedež preklopite naprej.

Glejte, Tehnični podatki na strani 179

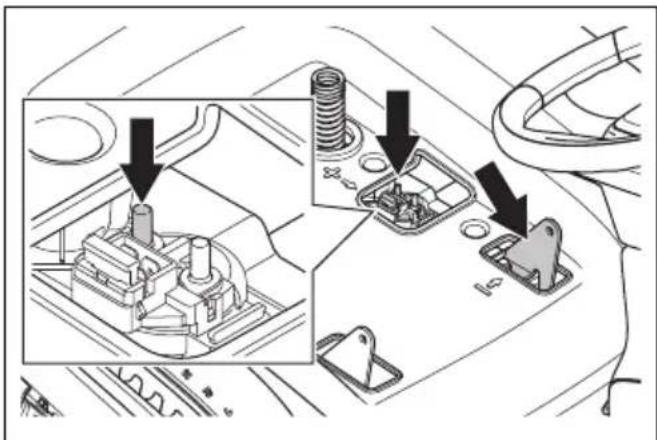

• Uporabite polnilnik za baterijo. POZOR: Ne uporabljajte hitrih polnilnikov/naprav za pomoč pri zagonu. To povzroči poškodbe električnega tokokroga izdelka.

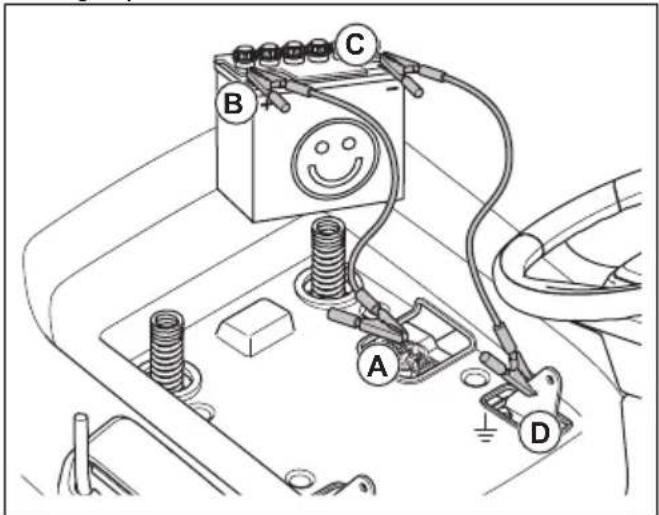

• Pred zagonom motorja obvezno odklopite polnilnik. Zagon motorja v sili Če baterija ne zmore zagnati motorja, lahko motor zaženete s kabli za pomoč pri zagonu. Izdelek ima 12V sistem z negativno ozemljitvijo. Tudi izdelek, ki ga želite uporabiti za pomoč pri zagonu, mora biti opremljen z 12V sistemom z negativno ozemljitvijo. Priklop kablov za pomoč pri zagonu OPOZORILO: Nevarnost eksplozije zaradi eksplozivnih plinov, ki uhajajo iz baterije. Negativnega pola napolnjene baterije ne priklopite na negativni pol izpraznjene baterije ali v njegovo bližino. POZOR: Baterije izdelka ne uporabljajte za zagon drugih vozil. 164 1903 - 002 - 06.02.20231. En konec rdečega kabla akumulatorske baterije priklopite na POZITIVNI (+) pol (A) na releju za zagon pod sedežem.

(+) pol (B) polne baterije. OPOZORILO: S konci rdečega kabla se ne dotaknite ohišja. To lahko povzroči kratek stik.

4. Drugi konec črnega kabla priklopite na OZEMLJITEV

OHIŠJA (D), stran od posode za gorivo in baterije. Odstranitev kablov za pomoč pri zagonu Opomba: Kable za pomoč pri zagonu odstranite v obratnem zaporedju od priklopa.

1. ČRNI kabel odklopite z ohišja.

2. ČRNI kabel odklopite s popolnoma napolnjene

Zamenjava akumulatorja OPOZORILO: Nevarnost električnega udara in opeklin. Ne uporabljajte kovinskih zapestnic ali drugih kovinskih dodatkov. Kovinski predmeti, ki pridejo v stik s priključnima sponkama akumulatorja, lahko povzročijo opekline, električni udar in kratek stik akumulatorja.

2. Odstranite pokrov priključne sponke pri črnem kablu

4. Odstranite pokrov priključne sponke pri rdečem

8. Pritrdite rdeči kabel akumulatorja na pozitivno (+)

priključno sponko akumulatorja ter namestite matico in vijak.

9. Namestite pokrov priključne sponke pri rdečem kablu

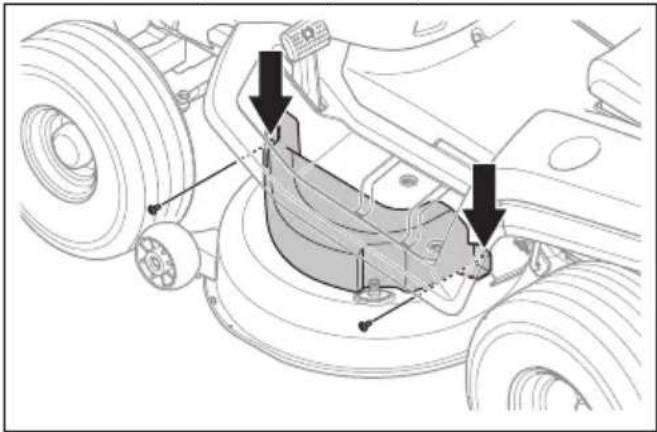

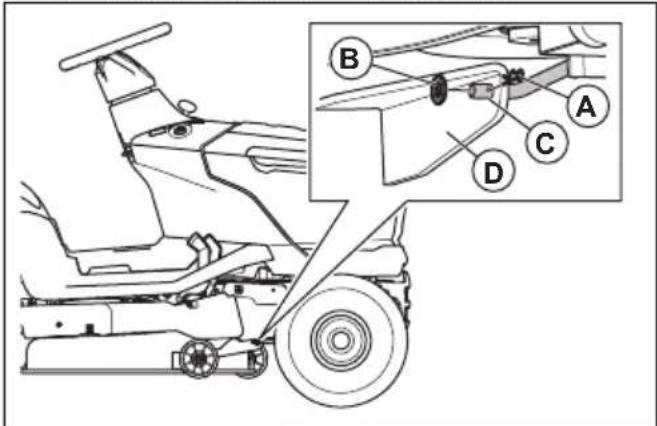

1903 - 002 - 06.02.2023 165Kosišče Odstranitev in namestitev kosišča

1. Izklopite kosišče in zaustavite motor.

zmanjšate napetost pogonskega jermena.

6. Snemite pogonski jermen z jermenice motorja.

7. Za odklop sprednjega priklopa naredite naslednje.

b) Odklopite sprednji priklop (C) z nosilca (D) na kosišču.

8. Za odklop 2 zadnjih priklopov naredite naslednje. En

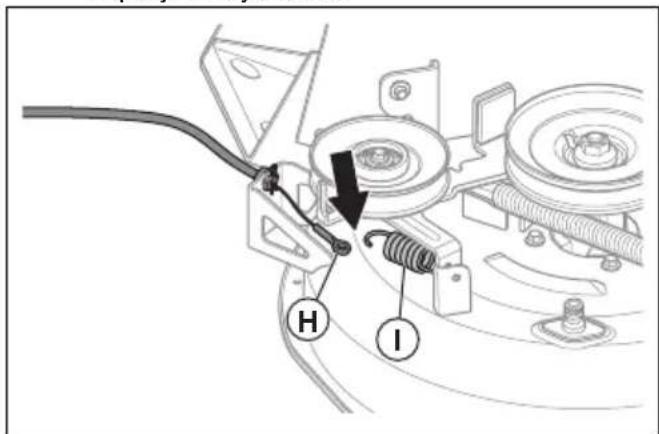

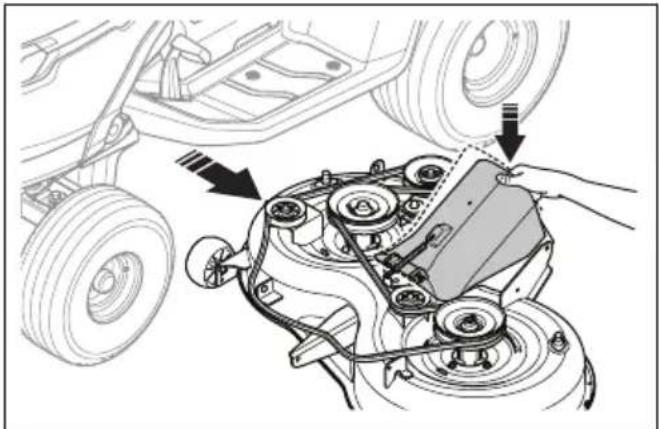

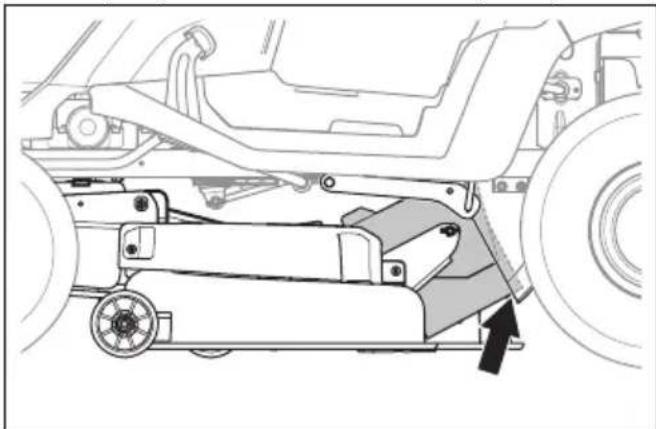

zadnji priklop je na levi strani izdelka, drugi zadnji priklop je na desni strani. OPOZORILO: Kosišče je težko. Pod kosišče namestite lomilko ali podoben pripomoček, ki bo podpiralo težo kosišča, ko odklopite 2 zadnja priklopa. a) Odstranite sponko (E), podložko (F) in zatič (G) na levi in desni strani.

1903 - 002 - 06.02.202310. Pritisnite spodnjo izmetno cev in kosišče odstranite zizdelka.11. Kosišče znova namestite v obratnem zaporedju. POZOR: Prepričajte se, da je pogonski jermen pravilno nameščen inda ga ob namestitvi kosišča ne bostestisnili.a) Prepričajte se, da je ob namestitvi kosiščaspodnja izmetna cev v ustreznem položaju.b) Prepričajte se, da sta nosilca ob namestitvikosišča v ustreznem položaju. Nosilec na desnistrani (A) mora biti na notranji strani desnegazadnjega priklopa. Nosilec na levi strani (B) morabiti na zunanji strani levega zadnjega priklopa.

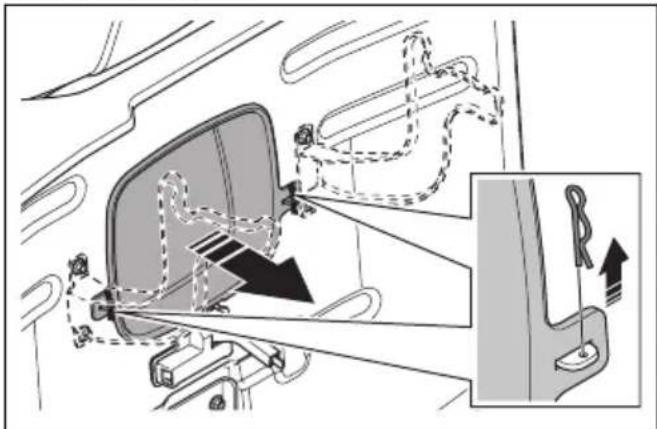

Odstranitev in namestitev sredinske izmetne cevi. 1. Izklopite kosišče in zaustavite motor.2. Odstranite zbiralnik za travo.3. Odstranite 2 spojk.4. Izvlecite sredinsko izmetno cev.5. Sredinsko izmetno cev znova namestite v obratnemzaporedju. Nastavitev vzporednosti kosišča Obojestranska nastavitev kosiščaČe je višina košnje na desni in levi strani različna, lahkovišino košnje prilagodite.1. Prepričajte se, da je v vseh 4 pnevmatikah ustrezentlak. Glejte, Tlak v pnevmatikah na strani 165

2. Izdelek parkirajte na ravno površino.3. Kosišče nastavite v najvišji položaj.4. Na levi in desni strani izmerite razdaljo (X) odspodnjega roba kosišča do tal. Razdalja mora bitienaka na obeh straneh.

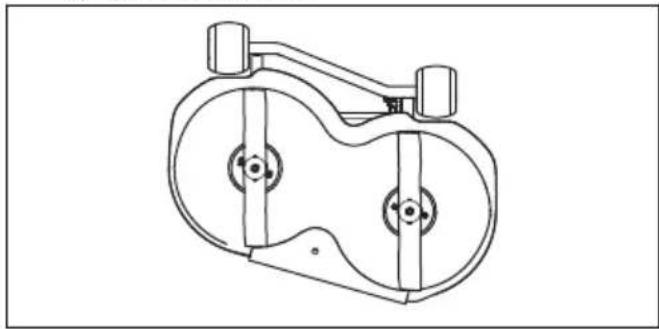

OPOZORILO: Rezila na kosiščuso ostra in lahko povzročijo poškodbe.Uporabljajte zaščitne rokavice.1903 - 002 - 06.02.2023 1675. Odvijte varovalne matice na varovalih za višino košnje. Opomba: Varovali za višino košnje sta za kosiščem in pred zadnjimi kolesi.

potrebno, izvedite prilagoditve. Izravnava sprednjega in zadnjega dela kosišča Pred začetkom izravnave sprednjega in zadnjega dela kosišča mora biti kosišče obojestransko izravnano. Glejte, Obojestranska nastavitev kosišča na strani 167

3. Kosišče nastavite v najvišji položaj.

4. Na sprednjem (A) in zadnjem delu (B) izmerite

razdaljo od spodnjega roba kosišča do tal. Razdalja mora biti na sprednjem delu 5–10mm manjša kot na zadnjem delu.

OPOZORILO: Rezila na kosišču so ostra in lahko povzročijo poškodbe. Uporabljajte zaščitne rokavice.

5. Če morate izravnati sprednji del, odvijte varovalno

matico in obrnite matico na sprednjem priklopu. Opomba: Sprednji priklop je na sprednjem delu izdelka, za dušilnikom. a) Za spust sprednjega dela kosišča matico obrnite v nasprotni smeri urinega kazalca. b) Za dvig kosišča matico obrnite v smeri urinega kazalca. c) Po opravljeni izravnavi sprednjega dela zategnite varovalno matico. Pregledovanje rezil POZOR: Poškodovana ali neustrezno uravnotežena rezila lahko povzročijo poškodbe izdelka. Zamenjajte poškodovana rezila. Za pomoč pri brušenju in uravnoteženju rezil prosite pooblaščeno servisno delavnico.

1. Odstranite kosišče. Glejte,

Odstranitev in namestitev kosišča na strani 166

Opomba: Matica na desni strani ima levi navoj za vijak. Za odstranitev matice jo na desni straniobrnite v nasprotni smeri urinega kazalca. POZOR: Rezila imajo različno smer vrtenja. Desno rezilo mora bitinameščeno na desni strani, levo rezilopa na levi strani. OPOZORILO: Zaradi neustrezne vrste rezila lahko kosišče povzroči izmetpredmetov in povzroči resne poškodbe.Uporabljajte le rezila, navedena v Tehnični podatki na strani 179

4. Ukrivljeni konci rezil morajo biti obrnjeni navzgor.5. Privijte matice z zateznim momentom 200Nm.

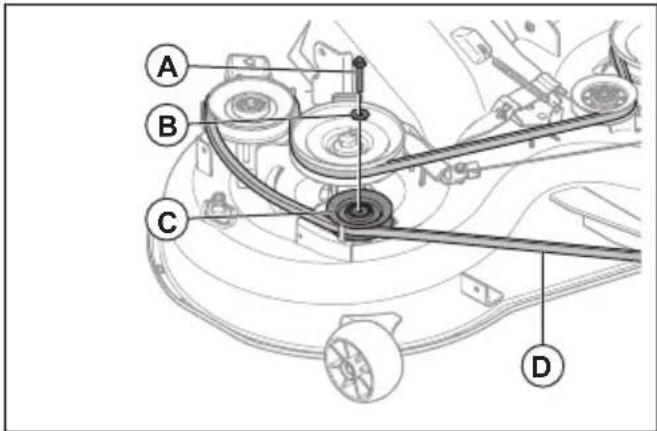

Zamenjava jermena kosišča

1. Odstranite kosišče. Glejte,

Odstranitev in namestitev kosišča na strani 166

4. Odstranite jermen kosišča (D) z jermenic rezil nakosišču.5. Novo kosišče namestite v obratnem zaporedju.a) Prepričajte se, da je jermen kosišča v ustreznempoložaju pri vseh jermenicah. POZOR: Preverite, da jermen kosišča ni zvit. Glejte nalepko zanamestitev jermena na kosišču. Nastavitev vodilnih kolesc Vodilna kolesca ohranjajo kosišče v pravilnem položajuna tleh, kar preprečuje popoln odrez trave na večiniterenov. Vodilna kolesca so pravilno nastavljena, če sonekoliko dvignjena od tal, ko je kosišče dvignjeno napotrebno višino košnje.1. Izdelek parkirajte na ravno površino in izklopitemotor.2. Kosišče nastavite na potrebno višino košnje. Glejte, Nastavitev višine košnje (TC 112) na strani 157 ali Nastavitev višine košnje (TC 114) na strani 157

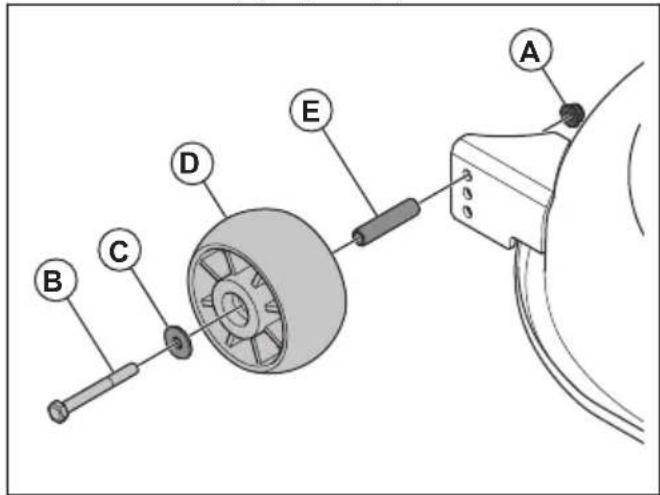

4. Namestite vodilno kolesce, pušo, vijak, podložko in

5. Merilno palice vrnite na mesto in jo privijte.

8. Olje dolijte skozi odprtino, v kateri je nameščena

merilna palica. Dolivajte ga počasi. Opomba: Glejte Tehnični podatki na strani 179 za vrste priporočenega motornega olja. Ne mešajte različnih vrst olja.

5. Ko odteče vse olje, namestite pokrovček na ventil za

Uporabite olje z viskoznostjo, ki ustreza obsegom temperatur, kot je prikazano na sliki. Glejte, Tehnični podatki na strani 179

v novi oljni filter. 1903 - 002 - 06.02.2023 171Odpravljanje težav Težava Vzrok Ukrep Motorja ni mogoče zagnati. V rezervoarju za gorivo ni goriva. Napolnite rezervoar za gorivo. Ročica za plin ni v pravilnem položa- ju. Glejte navodila za zagon. Svečka je poškodovana. Zamenjajte svečko. Zračni filter je umazan. Očistite ali zamenjajte zračni filter. Filter goriva je zamašen. Zamenjajte filter goriva. V gorivu je prisotna voda. Iztočite vse gorivo iz rezervoarja za gorivo in uplinjalnika. V rezervoar za gorivo nalijte novo gorivo in zame- njajte filter goriva. Žice so ohlapne ali poškodovane. Preglejte vse žice. Ventili motorja niso pravilno nastav- ljeni. Obrnite se na pooblaščenega servis- nega zastopnika. Motor je zalit. Pred ponovnim poskusom zagona motorja počakajte 2–3 minute. Gorivo v rezervoarju za gorivo je sla- bo. Zamenjajte gorivo v rezervoarju za gorivo. Zaganjalni motor ne zažene motorja. Akumulator je prešibek. Napolnite akumulator. Krmilni element za vklop rezil je vklopljen. Izklopite krmilni element za vklop re- zil. Stopalka zavore ni pritisnjena do konca. Ob zagonu motorja pritisnite stopalko zavore do konca. Povezava med kabelskimi priključki in priključnimi sponkami akumulatorja je slaba. Preverite priključke akumulatorja. Glavna varovalka je okvarjena. Zamenjajte glavno varovalko. Kontaktna ključavnica je poškodova- na. Obrnite se na pooblaščenega servis- nega zastopnika. Varnostni priključek za stopalko za- vore je okvarjen. Obrnite se na pooblaščenega servis- nega zastopnika. Zaganjalnik motorja ali elektromag- netni ventil je okvarjen. Obrnite se na pooblaščenega servis- nega zastopnika. Nadzor prisotnosti uporabnika (OPC) je okvarjen. Preverite žice, stikala in priključke. Če težava ni odpravljena, se obr- nite na pooblaščenega servisnega zastopnika. Ne uporabljajte izdelka z okvarjenim nadzorom prisotnosti uporabnika. 172 1903 - 002 - 06.02.2023Težava Vzrok Ukrep Motor ne deluje enakomerno. Svečka je poškodovana. Zamenjajte svečko. Uplinjalnik ni pravilno nastavljen. Obrnite se na pooblaščenega servis- nega zastopnika. Zračni filter je umazan. Očistite ali zamenjajte zračni filter. Protipovratni ventil na pokrovčku re- zervoarja za gorivo je poškodovan. Zamenjajte pokrovček rezervoarja za gorivo. Rezervoar za gorivo je skoraj prazen. Rezervoar za gorivo napolnite z gori- vom. V gorivu je prisotna voda. Iztočite vse gorivo iz rezervoarja za gorivo in uplinjalnika. V rezervoar za gorivo nalijte novo gorivo in zame- njajte filter goriva. Ročica za plin je v položaju za čok, motor pa je topel. Ročico za plin prestavite v položaj s polnim plinom ali v položaj prostega teka. Mešanica ali vrsta goriva je napačna. Iztočite vse gorivo iz rezervoarja za gorivo in uplinjalnika. Rezervoar za gorivo napolnite s pravilno mešanico ali vrsto goriva. Filter goriva je zamašen. Zamenjajte filter goriva. Svečka je poškodovana. Zamenjajte svečko. V uplinjalniku ali vodu za gorivo je umazanija. Očistite uplinjalnik in vode za gorivo. Motor se pregreva. V motorju prihaja do preobremenje- nosti. Zmanjšajte delovno obremenitev. Dovod zraka ali hladilna rebra na mo- torju so blokirani. Očistite dovod zraka in hladilna rebra na motorju. Hladilni ventilator je okvarjen. Obrnite se na pooblaščenega servis- nega zastopnika. Nivo motornega olja je prenizek. Preverite nivo motornega olja. Po po- trebi dolijte motorno olje. Kontaktna ključavnica je poškodova- na. Obrnite se na pooblaščenega servis- nega zastopnika. Svečka je poškodovana. Zamenjajte svečko. 1903 - 002 - 06.02.2023 173Težava Vzrok Ukrep Prihaja do izgube moči. Izdelek med košnjo trave deluje s preveliko hitrostjo v smeri naprej ali nazaj. Uporabite nižjo hitrost. Ročica za plin je v položaju za čok. Ročico za plin prestavite v položaj s polnim plinom. Pod kosiščem se je nabrala trava, lis- tje ali neželeni material. Očistite kosišče. Zračni filter je umazan. Očistite ali zamenjajte zračni filter. Nivo motornega olja je prenizek. Preverite nivo motornega olja. Po po- trebi dolijte motorno olje. Motorno olje je umazano. Zamenjajte motorno olje. Svečka je poškodovana. Zamenjajte svečko. Filter goriva je umazan. Zamenjajte filter goriva. Gorivo v rezervoarju za gorivo je sla- bo. Zamenjajte gorivo v rezervoarju za gorivo. V gorivu je prisotna voda. Iztočite vse gorivo iz rezervoarja za gorivo in uplinjalnika. V rezervoar za gorivo nalijte novo gorivo in zame- njajte filter goriva. Pokrovček vžigalne svečke ni trdno nameščen. Priklopite in zategnite pokrovček vži- galne svečke. Dovod zraka ali hladilna rebra na mo- torju so blokirani. Očistite dovod zraka in hladilna rebra na motorju. Dušilnik je zamašen ali poškodovan. Očistite ali zamenjajte dušilnik. Žice niso trdno nameščene ali pa so poškodovane. Preglejte vse žice. Ventili motorja niso pravilno nastav- ljeni. Obrnite se na pooblaščenega servis- nega zastopnika. Na izdelku je čutiti tresenje. Rezila niso trdno pritrjena. Zategnite vijake na rezilih. Eno ali več rezil je poškodovanih ali neuravnoteženih. Uravnotežite rezila ali pa jih zame- njajte. Motor ni trdno pritrjen. Zategnite vijake motorja. Akumulator se ne polni. Glavna varovalka je okvarjena. Zamenjajte glavno varovalko. Baterija je okvarjena. Zamenjajte baterijo. Polnilni kabel je odklopljen. Priklopite polnilni kabel. Povezava med kabelskimi priključki in priključnimi sponkami akumulatorja je slaba. Preverite priključke akumulatorja. 174 1903 - 002 - 06.02.2023Težava Vzrok Ukrep Motor deluje, ko voznik zapusti sedež pri vklopljenem kosišču. Nadzor prisotnosti uporabnika (OPC) je okvarjen. Preverite žice, stikala in priključke. Če težava ni odpravljena, se obr- nite na pooblaščenega servisnega zastopnika. Ne uporabljajte izdelka z okvarjenim nadzorom prisotnosti uporabnika. Rezila se ne morejo vrteti. V mehanizmu sklopke je blokada. Odstranite blokado. Pogonski jermen za kosišče je obrab- ljen ali poškodovan. Zamenjajte pogonski jermen za ko- sišče. Napenjalo jermena se ne vrti. Obrnite se na pooblaščenega servis- nega zastopnika. Jermenica rezil se ne vrti. Obrnite se na pooblaščenega servis- nega zastopnika. Pokvarjen izmet trave. Število vrtljajev motorja je premajhno. Ročico za plin prestavite v položaj s polnim plinom. Izdelek deluje s preveliko hitrostjo v smeri naprej ali nazaj. Uporabite nižjo hitrost. Trava je mokra. Pred košnjo počakajte, da se trava posuši. Kosišče ni vzporedno. Nastavite vzporednost kosišča. Glej- te, Nastavitev vzporednosti kosišča na strani 167

Tlak v pnevmatikah ni pravilen. Preverite tlak v pnevmatikah. Po po- trebi prilagodite tlak v pnevmatikah. Rezila so obrabljena, poškodovana ali slabo pritrjena. Zamenjajte rezila ali zategnite vijake na rezilih. Kopičenje trave ali umazanije pod ko- siščem. Očistite kosišče. Pogonski jermen za kosišče je obrab- ljen ali poškodovan. Zamenjajte pogonski jermen za ko- sišče. Rezila niso pravilno nameščena. Namestite rezila z ostrim robom na- vzdol. V uporabi so napačna rezila. Rezila zamenjajte z ustreznimi rezili, ki so navedena v priročniku o nado- mestnih delih. Zamašene zračne odprtine kosišča zaradi nakopičene trave in umazanije okoli jermenic rezil. Očistite območje okoli jermenic rezil, da sprostite zračne odprtine. 1903 - 002 - 06.02.2023 175Težava Vzrok Ukrep Žaromet ne deluje. Stikalo žarometov je v položaju za iz- klop. Preklopite stikalo žarometov v polo- žaj za vklop. Žarnica je okvarjena. Zamenjajte žarnico. Vklopno stikalo za žaromete je okva- rjeno. Obrnite se na pooblaščenega servis- nega zastopnika. Kabel žarometa ni priklopljen. Preverite kable in priključke. Na kablu žarometa je kratek stik. Obrnite se na pooblaščenega servis- nega zastopnika. Izdelek se premika počasi, z neena- komerno hitrostjo ali pa miruje. Pogonski sistem je izklopljen. Aktivirajte pogonski sistem. Glejte, Aktivacija in izklop pogonskega siste- ma na strani 156

Parkirna zavora je aktivirana. Sprostite parkirno zavoro. Pogonski jermen je razrahljan ali po- škodovan. Zamenjajte pogonski jermen. Na krmilni plošči so neželeni materia- li (če je krmilna plošča nameščena). Izdelek očistite. Rezultati košnje niso zadovoljivi. Rezila so topa ali poškodovana. Nabrusite ali zamenjajte rezila. Kosišče ni vzporedno. Nastavite vzporednost kosišča. Glej- te, Nastavitev vzporednosti kosišča na strani 167

Transport skladiščenje in odstranitev Prevoz

• Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.

• Za prevoz izdelka uporabite odobreno prikolico.

• Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpisi.

• Za lažje natovarjanje izdelka na prikolico kosišče prestavite v najvišji položaj. 176 1903 - 002 - 06.02.2023Varna pritrditev izdelka med prevozom OPOZORILO: Preden izdelek pritrdite, morate prebrati in razumeti poglavje o varnosti. Glejte, Varnost na strani 145

2. Središče težišča izdelka mora biti nad osjo koles

transportnega vozila. Če za prevoz uporabljate prikolico, preverite, ali je navpična sila na vlečno kljuko pravilna.

3. Uporabite parkirno zavoro.

4. Odstranite vse nepritrjene predmete.

5. Na vlečno kljuko namestite prvi trak.

Skladiščenje Ob koncu sezone ali pred skladiščenjem, ki je lahko daljše od 30 dni, izdelek pripravite na shranjevanje. Če gorivo v posodi za gorivo stoji 30dni ali več, lahko lepljivi delci povzročijo blokado uplinjalnika. To ima lahko negativne posledice za delovanje motorja. Dodajte stabilizator, da preprečite nastanek lepljivih delcev med skladiščenjem. Če uporabljate alkilatni bencin, ne potrebujete stabilizatorja. Če uporabljate standardni bencin, ne začnite uporabljati alkilatnega. To lahko povzroči strjevanje občutljivih gumijastih delov. Gorivu v posodi za gorivo ali posodi za shranjevanje dodajte stabilizator. Vedno uporabite mešalno razmerje, ki ga navede proizvajalec. Motor naj deluje vsaj 1903 - 002 - 06.02.2023 17710minut, ko dodate stabilizator, dokler ta ne steče v uplinjalnik. OPOZORILO: Izdelka s polno posodo z gorivom ne hranite v zaprtih prostorih ali prostorih s slabim pretokom zraka. Nevarnost požara, če pridejo hlapi goriva v bližino odprtega plamena, isker, ali indikatorskih lučk pri, na primer, grelnikih vode, zalogovnikih vroče vode in sušilnikih perila. OPOZORILO: Z izdelka odstranite travo, listje in druge vnetljive snovi, da zmanjšate nevarnost požara. Pred skladiščenjem se motor mora ohladiti.

• Očistite izdelek, glejte Čiščenje izdelka na strani

• Preglejte, ali je kakšen del izdelka obrabljen ali poškodovan, ter zategnite zrahljane vijake in matice.

• Odstranite baterijo. Očistite, napolnite in jo skladiščite na hladnem.

• Izdelek hranite na čistem in suhem mestu ter ga pokrijte, da ga še dodatno zaščitite.

• Prekrivalo za zaščito izdelka med skladiščenjem ali prevozom je na voljo pri vašem prodajalcu. Odstranitev

• Kemikalije so lahko nevarne, zato jih ni dovoljeno iztočiti na tla. Uporabljene kemikalije vedno zavrzite na servisnem centru ali primernem odlagališču.

• Če je izdelek izrabljen, ga pošljite prodajalcu ali ustreznemu zbirno-reciklažnem centru.

• Olje, oljne filtre, gorivo in akumulator imajo lahko škodljive posledice za okolje. Spoštujte lokalne zahteve za recikliranje in veljavne predpise.

Največja dovoljena navpična sila na vlečni kljuki, N/kg 250/25 250/25 Največja dovoljena vodoravna sila na vlečni kljuki, N/kg 250/25 250/25 Motor Znamka/model Husqvarna / HS 413AE Husqvarna / HS 452AE Nazivna izhodna moč motorja v kW

Najv. število vrtljajev motorja v vrt/min 2800 2800 Najv. hitrost pri vožnji naprej, km/h 9 9 Najv. hitrost pri vzvratni vožnji, km/h 5 5 Gorivo, neosvinčeno, največja vsebnost etanola/najnižje oktansko število E10/92 E10/92 Prostornina rezervoarja za gorivo, litri 6 6

Navedena vrednost moči stroja je povprečni skupni izhod (pri določenem številu vrtljajev na minuto) običajne- ga proizvodnega stroja za model stroja, izmerjen po standardu SAE J1349/ISO1585. Stroji masovne proizvod- nje imajo lahko drugačno vrednost. Dejanska moč izdelka, nameščenega na končni napravi, je odvisna od delovne hitrosti, okoljskih pogojev in drugih vrednosti. 1903 - 002 - 06.02.2023 179TC 112 TC 114 Olje Razred SF, SH ali SJ SAE40, SAE30,

Raven zvočne moči, izmerjena v dB(A) 97 98 Nivo moči hrupa, zajamčeno dB(A) 100 100 Nivoji hrupa

Raven zvočnega tlaka pri uporabnikovem ušesu v dB(A) 86 87 Ravni vibracij

5,3 6,1 Nivo vibracij pri sedežu, m/s

Emisije hrupa v okolje, merjene kot moč zvoka (L

Raven zvočnega tlaka v skladu s standardom ENISO5395. Zabeleženi podatki za raven zvočnega tlaka imajo tipično statistično razpršitev (standardni odklon) 3,0dB(A).

Raven vibracij v skladu s standardom ENISO5395. Zabeleženi podatki za raven vibracij imajo tipično statistično razpršitev (standardni odklon) 1,5m/s

(sedež). 180 1903 - 002 - 06.02.2023OPOZORILO: Uporabljajte samo kosišča, ki so navedena v tem priročniku. Kosišča, ki niso odobrena za ta izdelek, lahko povzročijo izmet predmetov pri veliki hitrosti in hude telesne poškodbe. Kontrolne točke Vzporednost kosišča z višino košnje v položaju 1 5–10mm/0,197–0,394palca Upravljanje višine košnje v položaju 1 25 ± 2mm/0,98 ± 0,079palca Servis Servisiranje Pri pooblaščenem servisnem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncu sezone. Najprimernejši čas za servis ali pregled izdelka je zunaj sezone. Ko pošiljate naročilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski številki. Vedno uporabljajte originalne rezervne dele. 1903 - 002 - 06.02.2023 181Izjava o skladnosti Izjava EU o skladnosti Pri Husqvarna AB, SE 561 82 Huskvarna, ŠVEDSKA, tel. [phone], na lastno odgovornost izjavljamo, da je predstavljeni izdelek: Opis Sedežna kosilnica Znamka Husqvarna Vrsta/model TC 112, TC 114 Identifikacija Serijske številke od letnika 2023 dalje v celoti skladen z naslednjimi direktivami in uredbami EU: Direktiva/uredba Opis 2006/42/ES "o strojih" 2014/30/EU "o elektromagnetni združljivosti" 2000/14/EC "o emisijah hrupa v okolico" 2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi" in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN ISO 5395-1:2013/A1:2018, EN ISO

5395-3:2013/A1:2017/A2:2018, EN ISO 14982:2009, EN

IEC 63000:2018. Priglašeni organ: 0197, TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Deutschland je potrdil skladnost z direktivo Sveta2000/14/ES, postopki ugotavljanja skladnosti: Priloga VI. Za več informacij v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 179
