Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Toujours utiliser des gants de protection. Ne jamais utiliser la machine si des personnes, et surtout des enfants, ou des animaux se trouvent à proximité.

Attention: projections et ricochets.

Attention au couteau en rotation. Attention aux pieds et aux mains.

Ce produit est conforme aux directives CE en vigueur.

Un nettoyage régulier est indispensable.

Attention au couteau en rotation. Attention aux pieds et aux mains.

Ne jamais utiliser la machine

à l’intérieur ou dans des locaux sans aération. Les gaz d’échappement contiennent du monoxyde de carbone, un gaz inodore, toxique et mortel.

Ne jamais faire le plein, moteur en marche.

AVERTISSEMENT! Une inhalation prolongée des gaz d'échappement du moteur peut constituer un danger pour la santé.

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d’en modifier, entre autres, la conception et l’aspect sans préavis.

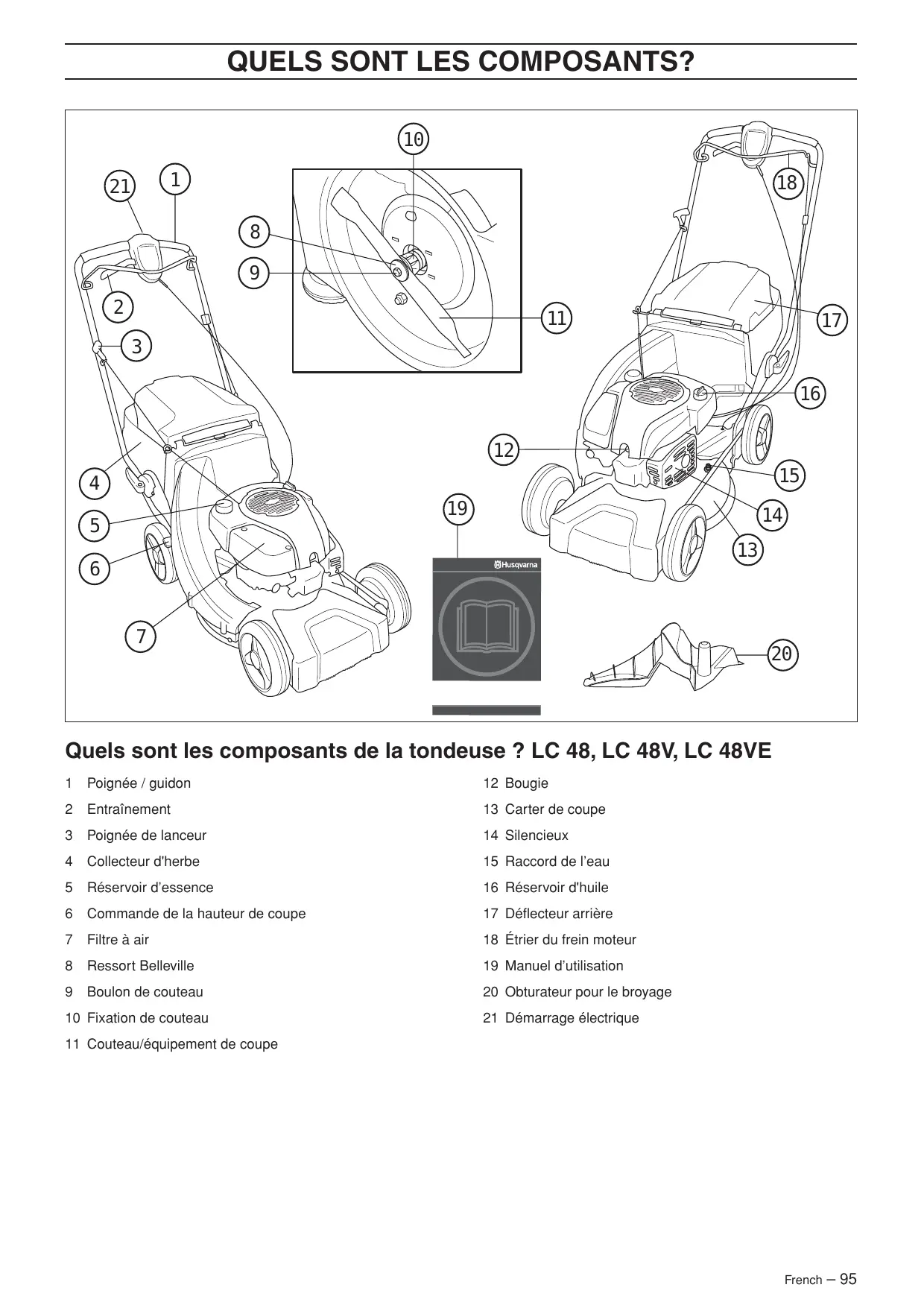

Quels sont les composants de la tondeuse ? Quels sont les composants de la tondeuse ? INSTRUCTIONS DE SÉCURITÉ Protection personnelle Équipement de sécurité de la machine Instructions générales de sécurité Méthodes de travail MONTAGE Montage du guidon Démontage et montage des lames de couteau MANIPULATION DU CARBURANT Carburant DÉMARRAGE ET ARRÊT Démarrage et arrêt ENTRETIEN Entretien Filtre à air Bougie Silencieux Nettoyage du carter de coupe Réglage du câble d’embrayage Entretien quotidien Entretien hebdomadaire Entretien mensuel Étrier du frein moteur L'étrier du frein moteur est conçu pour arrêter le moteur. Lorsque l'étrier du frein moteur est relâché, le moteur doit s'arrêter.

Contrôler que l'étrier du frein moteur fonctionne correctement et est intact.

Placer la tondeuse sur une surface solide et la démarrer. Vérifier que le couteau ne peut pas entrer en contact avec le sol ou un objet quelconque.

Passer au plein régime puis relâcher l'étrier du frein moteur. Le frein moteur doit toujours être réglé de manière à ce que le moteur s’arrête dans les 3 secondes.

Porter des vêtements près du corps et ne risquant pas de gêner les mouvements.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine.

AVERTISSEMENT! Les gaz d’échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!

Dans les climats chauds et secs, les risques d’incendie de forêt sont élevés. Ces régions sont souvent soumises à des lois et réglementations exigeant notamment que le silencieux soit équipé d’une grille antiflamme homologuée.

En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d’entretien.

Le carter de protection est conçu pour minimiser le risque de blessures par écrasement et pour rattraper une courroie d'entraînement brisée. Contrôler que le carter de protection est intact et correctement vissé.

Vérifier l’équipement de coupe. Ne jamais utiliser un équipement émoussé, fissuré ou endommagé.

Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien.

Certaines mesures de maintenance et d’entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. Avant chaque utilisation:

Contrôler également que le boulon de couteau est intact et que l'arbre du moteur n'est pas tordu.

AVERTISSEMENT! Cette section concerne les mesures élémentaires de sécurité à respecter en travaillant avec la tondeuse. Aucune information ne peut néanmoins remplacer l'expérience et le savoir-faire d'un professionnel. En cas de doute ou de difficulté quant à l'utilisation de la machine, consulter un spécialiste. S’adresser au revendeur, à l’atelier de réparation ou à utilisateur de tondeuse expérimenté. L'utilisateur se doit d'éviter toute utilisation qu'il ne maîtrise par suffisamment!

Règles élémentaires de sécurité

Bien observer la zone de travail:

- S’assurer qu’aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l’utilisateur de la machine.

- S’assurer que les susnommés ne risquent pas d'entrer en contact avec l'équipement de coupe. •

Avant de commencer le travail, éliminer du gazon les branches, cailloux, etc.. Éviter de cogner le couteau contre des objets étrangers (cailloux, racines, etc.). Ceci risque d'émousser le couteau et de tordre l'arbre du moteur.

électriques, les moteurs électriques, les contacts

électriques/interrupteurs, les chaudières, etc.

Lors du remisage du carburant, n’utiliser que des récipients spécialement destinés à contenir du carburant.

éclaboussures et laisser les restes d'essence s'évaporer.

Si l’on a renversé sur ses vêtements ou sur soi du carburant ou de l’huile moteur. Changer de vêtements.

Suivre les mesures ci-dessus mais ne jamais utiliser une tondeuse sans avoir la possibilité d'appeler à l'aide en cas d'accident. French

Arrêter le moteur avant de modifier la hauteur de coupe.

La hauteur de coupe peut être réglée sur cinq positions différents, mm

• Ne pas utiliser la tondeuse dans une pente supérieure à 30 degrés.

Ne jamais soulever la tondeuse ou la porter lorsque le moteur est en marche. Avant de soulever la tondeuse, arrêter le moteur et débrancher le câble d'allumage de la bougie.

Arrêter le moteur avant de modifier la hauteur de coupe.

Éviter de cogner le couteau contre des objets étrangers

(cailloux, racines, etc.). Ceci risque d'émousser le couteau et de tordre l'arbre du moteur. Un arbre tordu entraîne un déséquilibre et de fortes vibrations, ce qui à son tour risque d'entraîner le détachement du couteau.

Arrêter immédiatement la machine si elle bute sur un objet ou si des vibrations se produisent. Débrancher le câble de la bougie. Vérifier que la machine n’a subi aucun dommage. Réparer tout éventuel dommage.

Il convient d'être particulièrement attentif lorsque l'on tire la machine vers soi au cours de la tonte.

Observer la plus grande prudence en repliant le guidon afin de ne pas endommager les câbles et fils. Lever le guidon jusqu’à ce que le tube du guidon soit en face de la partie inférieure du guidon. Visser correctement les manettes.

Démontage et montage des lames de couteau

Toujours vider le réservoir de carburant avant de coucher la tondeuse sur le côté.

Soulever la protection arrière et suspendre le collecteur d'herbe.

Les tondeuses LC48, LC 48VE et LC48V peuvent être utilisées en mode broyage comme suit : Relever la protection arrière et retirer le conteneur.

Placer l'obturateur pour le broyage dans le canal du collecteur.

Fermer la protection et s'assurer qu'elle est bloquée à l'aide de l'obturateur pour le broyage.

Ne jamais faire le plein, moteur en marche. Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir. Serrer soigneusement le bouchon du réservoir après le remplissage. Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche. Ne pas verser trop d'essence. Laisser environ 35 mm sous le couvercle du réservoir afin que le carburant puisse se dilater. Essuyer le pourtour du bouchon du réservoir. Nettoyer régulièrement le réservoir d'huile et de carburant. Remplacer le filtre à carburant au moins une fois par an. Des impuretés dans les réservoirs sont à l'origine de mauvais fonctionnement. Toujours éloigner la machine d’une distance d’environ 3 mètres de l’entroit où le remplissage en carburant a été effectué avant de démarrer la machine.

Contrôler le niveau d'huile avec de démarrer la tondeuse. Un niveau d'huile trop bas risque de causer de graves avaries du moteur.

Dévisser le couvercle de remplissage d’huile et contrôler le niveau d’huile sur la jauge d’huile située sur le couvercle.

Le couvercle de remplissage d'huile doit être vissé à fond pour obtenir une mesure correcte du niveau d'huile.

Si le niveau d'huile est bas, remplir d'huile moteur jusqu'au niveau supérieur de la jauge d'huile.

Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche.

L'entraînement peut être contrôlé graduellement.

Placer la machine sur une surface plane.

S’assurer que l’équipement de coupe ne risque pas de rencontrer un obstacle. Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone la travail.

S’assurer que le câble d’allumage est correctement branché à la bougie.

Relâcher l’étrier du frein moteur pour arrêter le moteur.

Tirer de la main gauche l'étrier du frein moteur tout contre la poignée supérieure.

Vidage du collecteur d'herbe, LC48, LC48V Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu’à ce qu’une résistance se fasse sentir (les cliquets d’entraînement grippent), puis tirer

énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main.

REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

Les tondeuses LC 48VE sont équipées d'un démarrage électronique qui s'utilise comme suit. •

Avant d'utiliser le démarreur électronique pour la première fois, vous devez charger la batterie. Voir au chapitre

Entretien. Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.

Nettoyage du filtre à air

Retirer le couvercle du filtre à air.

Retirer le filtre à air et contrôler qu’il est intact. S’il présente des défauts, remplacer par un filtre à air neuf.

Nettoyer le filtre en le frappant contre une surface plane. Ne jamais utiliser d’agent solvant contenant du pétrole, par exemple du kérosène, ou de l’air comprimé pour nettoyer le filtre.

Lors du montage, veiller à ce que le filtre à air assure une bonne étanchéité au niveau du support de filtre.

équilibré. Desserrer le boulon qui maintient le couteau et porter le couteau à un atelier de réparation au moins une fois par an pour affûtage et équilibrage. Ceci peut être effectué après la saison de tonte.

AVERTISSEMENT! Durant l’utilisation et un certain temps après, le silencieux est très chaud. Ne pas toucher le silencieux s’il est chaud!

Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de

En cas de contact avec des corps étrangers tels que des pierres, des racines ou tout autre élément similaire, le couteau frotte contre sa fixation. La surface de contact de la fixation peut donc sembler un peu usée, ce qui est tout à fait normal. Il s’agit là d’un dispositif de sécurité qui réduit le risque de déformation de l’arbre du moteur.

Visser le couvercle de remplissage d'huile.

La batterie peut être chargée des manières suivantes : •

Ouvrez le dispositif de blocage par une pression, puis retirez le couvercle de la batterie.

Procéder comme suit pour vidanger l'huile:

Vider le réservoir de carburant en faisant fonctionner la machine jusqu'à ce que le réservoir soit vide.

S’informer auprès d’une station-service comment se débarrasser de l'huile moteur résiduelle.

Nettoyage du carter de coupe

Raccorder un tuyau d'arrosage à la connexion du carter de coupe.

Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.

L'organisme agréé 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a établi un rapport d'évaluation de conformité, selon l'annexe VI de la DIRECTIVE 2000/14/CE DU CONSEIL du 8 mai 2000 concernant les émissions sonores dans l'environnement. Les certificats ont les numéros: 01/901/071 - Husqvarna LC 48, LC 48V 01/901/072 - Husqvarna LB 48, LB 48V 01/901/084 - Husqvarna LC 48VE Huskvarna, le 13 octobre 2008
