BRUKSANVISNING LC 48V HUSQVARNA

Unødvendig slitage på motorens dele.

Les nøye gjennom bruksanvisningen.

Kontroller skjæreutstyrets montering og justering. Se anvisninger under overskriften Montering

ADVARSEL! Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. ADVARSEL! En gressklippere som brukes skjødesløst eller galt kan være et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen. ADVARSEL! Langvarig innånding av motorens avgasser kan utgjøre en helsefare. Husqvarna AB arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel. Norwegian – 39 INNHOLD Innhold SYMBOLFORKLARING Symbolforklaring .......................................................... Tiltak før bruk av en ny gressklippere .......................... INNHOLD Innhold ......................................................................... HVA ER HVA? Hva er hva på gressklipperen? .................................... Hva er hva på gressklipperen? .................................... SIKKERHETSINSTRUKSJONER Personlig beskyttelse ................................................... Maskinens sikkerhetsutstyr .......................................... Generelle sikkerhetsinstruksjoner ................................ Generelle arbeidsinstruksjoner .................................... MONTERING Montering av styre ....................................................... Demontering og montering av knivblad ....................... BRENNSTOFFHÅNDTERING Brennstoff ....................................................................

Gressoppsamler 15 Vanntilkopling

Klippehøydehendel 17 Bakre skjerm

Håndtak / styre 10 Kniv/skjæreutstyr

Klippehøydehendel 14 Vanntilkopling

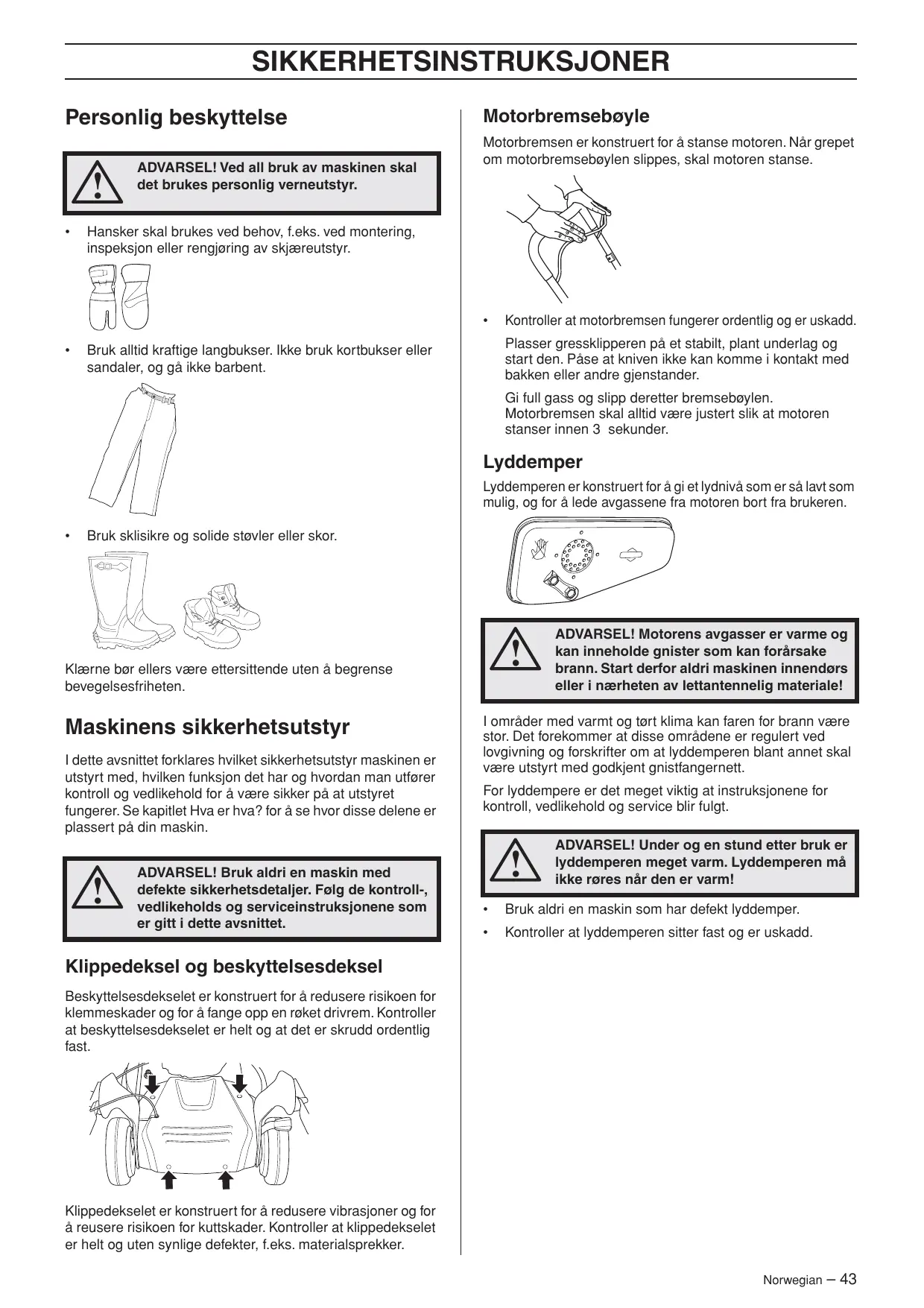

ADVARSEL! Ved all bruk av maskinen skal det brukes personlig verneutstyr. Motorbremsebøyle Motorbremsen er konstruert for å stanse motoren. Når grepet om motorbremsebøylen slippes, skal motoren stanse. Hansker skal brukes ved behov, f.eks. ved montering, inspeksjon eller rengjøring av skjæreutstyr.

Bruk sklisikre og solide støvler eller skor.

Klærne bør ellers være ettersittende uten å begrense bevegelsesfriheten. Maskinens sikkerhetsutstyr I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer. Se kapitlet Hva er hva? for å se hvor disse delene er plassert på din maskin.

ADVARSEL! Bruk aldri en maskin med defekte sikkerhetsdetaljer. Følg de kontroll-, vedlikeholds og serviceinstruksjonene som er gitt i dette avsnittet. ADVARSEL! Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale! I områder med varmt og tørt klima kan faren for brann være stor. Det forekommer at disse områdene er regulert ved lovgivning og forskrifter om at lyddemperen blant annet skal være utstyrt med godkjent gnistfangernett. For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt.

Kontroller at lyddemperen sitter fast og er uskadd. Klippedeksel og beskyttelsesdeksel Beskyttelsesdekselet er konstruert for å redusere risikoen for klemmeskader og for å fange opp en røket drivrem. Kontroller at beskyttelsesdekselet er helt og at det er skrudd ordentlig fast. Klippedekselet er konstruert for å redusere vibrasjoner og for å reusere risikoen for kuttskader. Kontroller at klippedekselet er helt og uten synlige defekter, f.eks. materialsprekker. Norwegian – 43 SIKKERHETSINSTRUKSJONER Skjæreutstyr

Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan føre til at kniven blir sløv og at motorakselen blir bøyd. Vær nøye med alltid å ha en godt slipt og korrekt balansert kniv. Se også anvisninger under overskriften Vedlikehold. Bruk aldri en maskin som det er noe galt med. Følg vedlikeholds-, kontroll- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se anvisninger under overskriften Vedlikehold. Før hver gangs bruk: Kontroller skjæreutstyret. Bruk aldri utstyr som er sløvt, sprukket eller skadet.

ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

ADVARSEL! Langvarig innånding av motorens avgasser kan utgjøre en helsefare.

Start aldri maskinen innendørs. Vær bevisst på faren ved innånding av motorens avgasser. Husk at brukeren er ansvarlig for ulykker eller farer som rammer andre mennesker eller deres eiendom.

Forviss deg om at arbeidsområdet er tilstrekkelig opplyst til å skape et sikkert arbeidsmiljø.

Pass på omgivelsene og forviss deg om at det ikke er fare for at mennesker eller dyr kan komme i kontakt med skjæreutstyr. Brukeren er ansvarlig for ulykker som kan oppstå og risikoer overfor mennesker og eiendom.

Plasser gressklipperen på et stabilt, plant underlag og start den. Påse at kniven ikke kan komme i kontakt med bakken eller andre gjenstander.

ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kveling eller karbonmonoksidforgiftning.

Ved all bruk av maskinen skal det brukes personlig verneutstyr. Se anvisninger under overskriften Personlig verneutstyr.

Bruk aldri annet tilleggsutstyr enn det som er anbefalt i denne bruksanvisningen. Se avnvisninger under ovrskriftene Skjæreutstyr og Tekniske data.

ADVARSEL! Feilaktig skjæreutstyr kan øke risikoen for ulykker. Se anvisninger under overskriften Start og stopp. 44 – Norwegian SIKKERHETSINSTRUKSJONER Brennstoffsikkerhet Generelle arbeidsinstruksjoner (Tanking/Oppbevaring)

Sørg for god ventilasjon ved fylling av bensin og olje.

Flytt maskinen minst 3 m fra tankingsstedet før du starter den. ADVARSEL! Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med gressklipper. Denne informasjonen kan aldri erstatte den kunnskap en profesjonell bruker besitter i form av opplæring og praktisk erfaring. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler, ditt serviceverksted eller en erfaren gressklipperbruker. Unngå all bruk du ikke føler deg kvalifisert til! Grunnleggende sikkerhetsregler

Pass på omgivelsene: - For å være sikker på at ikke mennesker, dyr eller annet kan påvirke din kontroll over maskinen. - For å forhindre at de forannevnte risikerer å komme i kontakt med skjæreutstyret.

Før klipping påbegynnes skal greiner, kvister, steiner osv. fjernes fra gressplenen. Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan føre til at kniven blir sløv og at motorakselen blir bøyd.

Unngå bruk i dårlig vær. Slik som tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag.

Sørg for at du kan gå og stå sikkert. Se etter eventuelle hinder ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv). Vær meget forsiktig ved arbeid i skrånende terreng.

Gressklipperen bør ikke brukes i større helling enn 30 grader.

Motoren skal slås av ved forflytting over terreng som ikke skal klippes. For eksempel grusgang, stein, singel, asfalt osv. Start aldri maskinen:

Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger. Transport og oppbevaring

Ved lengre tids oppbevaring og transport av gressklipper må brennstoff- og motoroljetanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig brennstoff og motorolje. Oppbevar gressklipperen og brennstoffet slik at eventuelle lekkasjer og damper ikke står i fare for å komme i kontakt med gnister eller åpen ild. For eksempel el-maskiner, elmotorer, el-kontakter/strømbrytere, varmekjeler eller liknende. Brennstoff skal alltid oppbevares i beholdere som er spesielt beregnet og godkjent for dette. Bremsebøylen må aldri være permanent forankret i håndtaket når maskinen er i gang. Følg punktene over, men bruk aldri en gressklipper uten mulighet til å kunne tilkalle hjelp i tilfelle en ulykke. Norwegian – 45 SIKKERHETSINSTRUKSJONER Grunnleggende klippeteknikk

ADVARSEL! Påse at ikke hender og føtter kommer til skjæreutstyret når motoren er i gang. Klippehøyde Slå av motoren før klippehøyden endres. Klippehøyden kan stilles i fem ulike stillinger, mm Generelt

Det kan være farlig å klippe gress i skråninger. Ikke bruk gressklipperen i svært bratte skråninger.

Gressklipperen bør ikke brukes i større helling enn 30 grader.

I skrånende terreng bør man gå vinkelrett på hellingen. Det er mye lettere å gå på tvers i en skråning enn opp og ned.

Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan føre til at kniven blir sløv og at motorakselen blir bøyd. En bøyd aksel gir ubalanse og kraftige vibrasjoner, hvilket medfører stor risiko for at kniven løsner.

Klipp aldri mer enn 1/3 av gressets lengde. Dette gjelder spesielt i tørkeperioder. Klipp først med stor klippehøyde. Kontroller deretter resultatet og senk til egnet høyde. Hvis gresset er ekstra langt, kjører man sakte og klipper eventuelt to ganger.

Ikke still klippehøyden for lavt, da det er risiko for at knivene tar i bakken ved ujevnheter. Innstilling av klippehøyde Slå av motoren før klippehøyden endres. Still inn klippehøyden med klippehøydehendelen på klipperens høyre side.

Klippehøyden senkes ved å føre spaken til høyre og deretter frem.

Klippehøyden økes ved å føre spaken til høyre og deretter bakover. Løp aldri med maskinen når den er i gang. Man skal alltid gå med gressklipperen. Vær spesielt oppmerksom når du trekker maskinen mot deg mens du arbeider. 46 – Norwegian Ikke still klippehøyden for lavt, da det er risiko for at knivene tar i bakken ved ujevnheter. MONTERING Montering av styre Montering av oppsamler Når du feller sammen styret, må du være forsiktig slik at ikke kabler og vaiere skades. Løft opp styret til styrets øvre rørkonstruksjon er rett overfor styrets nedre del. Skru låserattene ordentlig til. Demontering og montering av knivblad

ADVARSEL! Bruk alltid kraftige hansker ved service og vedlikehold av skjæreutstyret. Knivene er svært skarpe, og det kan svært lett oppstå kuttskader. Tenningskabelen skal alltid løsnes fra tennpluggen før reparasjon, rengjøring eller vedlikeholdsarbeid. Tøm alltid bensintanken før du legger gressklipperen på siden. Demontering

Fjern bolt, skive og tallerkenfjær.

Løft den bakre skjermen og heng opp gressbeholderen. Montering

Plasser kniven slik at eggene peker i rotasjonsretningen.

Monter tallerkenfjæren, påse at den sentreres ordentlig på motorakselen.

Monter skiven og skru bolten ordentlig fast. Bolten skal trekkes til med et moment på 45-60 Nm. Norwegian – 47 MONTERING Sideutkast LB48, LB48V, kan brukes med sideutkast ved å montere sideutkastet på klippekåpen. Løft opp sidekåpen og plasser sideutkastet på akselen. Mulchingfunksjon LB48, LB48V, er en gressklipper med mulchingfunksjon. LC48, LC 48VE, LC48V, kan brukes med mulchingfunksjonen på følgende måte: Løft opp den bakre skjermen og løft bort beholderen. Sett mulchingpluggen i oppsamlerkanalen. Steng skjermen og pass på at den låses fast med mulchingpluggen. 48 – Norwegian BRENNSTOFFHÅNDTERING Brennstoff ADVARSEL! Sørg for god luftventilasjon ved håndtering av brennstoff.

Fylling av brennstoff Bruk blyfri kvalitetsbensin. Blyholdig bensin kan brukes dersom blyfri bensin ikke finnes.

Hvis maskinen ikke brukes over en lengre periode, skal brennstofftanken tømmes og rengjøres. Fyll aldri brennstoff med motoren i gang. Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte. Trekk tanklokket godt til etter bruk. Flytt alltid maskinen fra tankingsstedet før start. Motorolje Kontroller oljenivået før gressklipperen startes. For lavt oljenivå kan forårsake akvorlige motorskader. Ikke fyll på for mye bensin. La det være ca. 35 mm under tanklokket, slik at bensinen kan ekspandere.

For beste resultat og funksjon, bruk HUSQVARNA firetaktsolje.

Hvis HUSQVARNA firetaktsolje ikke er tilgjengelig, kan det brukes annen firetaktsolje av høy kvalitet. Kontakt forhandleren ved valg av olje. Vi anbefaler generelt SAE

Tørk rent rundt tanklokket. Rengjør brennstoff- og oljetanken regelmessig. Brennstoffilteret skal skiftes minst en gang årlig. Forurensninger i tankene fører til driftsforstyrrelser.

ADVARSEL! Før start må man legge merke til følgende: Drift Maskinene er selvgående med bakhjulsdrift For å bruke trekk på hjulene, trekker du koplingsspaken mot deg. Ikke start gressklipperen uten at kniv og samtlige deksler er montert. Ellers kan kniven løsne og forårsake personskade. Flytt alltid maskinen fra tankingsstedet før start. Driften har trinnløs regulering. Plasser maskinen på et fast underlag. Pass på at skjæreutstyret ikke kan hekte seg opp i noe. Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet. Start Påse at tenningskabelen sitter ordentlig på tennpluggen. Trekk motorbremsebøylen helt mot det øvre håndtaket med venstre hånd. Ta tak i starthåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til. Surr aldri startlinen rundt hånden. OBS! Dra ikke startsnoren helt ut og slipp heller ikke håndtaket fra helt utdratt stilling. Dette kan skade maskinen. LC 48VE er utstyrt med elektronisk start, som brukes på følgende måte.

Før den elektroniske starten brukes for første gang, må batteriet lades. Se anvisninger under overskriften Vedlikehold.

Fell inn motorbremsebøylen mot styret.

Sett inn tenningsnøkkelen og skyv den inn. 50 – Norwegian Stopp Motoren stanses ved å slippe motorbremsebøylen. Tømme gressoppsamleren, LC48, LC48V, LC 48VE

Løft opp den bakre skjermen og løft bort beholderen.

Snu beholderen og tøm ut alt gresset. VEDLIKEHOLD Vedlikehold belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,5 mm. Tennpluggen bør skiftes etter omtrent en måneds drift eller om nødvendig tidligere. 0,5 mm

ADVARSEL! Før rengjøring, reparasjon eller inspeksjon skal du kontrollere at skjæreutstyret har stanset. Kople tennpluggkabelen fra tennpluggen. Tenningskabelen skal alltid løsnes fra tennpluggen før reparasjon, rengjøring eller vedlikeholdsarbeid. Luftfilter Luftfilteret må rengjøres regelmessig for støv og smuss for å unngå:

Unormalt høyt brennstofforbruk. Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes. OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder. Lyddemper Lyddemperen er utformet for å dempe lydnivået og for å lede avgassene bort fra brukeren. Avgassene er varme og kan inneholde gnister som kan forårsake brann hvis gassene rettes mot et tørt og brennbart materiale. Kontroller regelmessig at lyddemperen sitter fast i maskinen. Bruk aldri en maskin som har defekt lyddemper. Rengjøring av luftfilteret Ta av luftfilterdekselet. Kniv Ta av luftfilteret og kontroller at det er helt. Bytt til nytt luftfilter hvis du merker at det er mangelfullt.

Rengjør filteret ved å banke det mot et plant underlag. Bruk aldri løsemiddel med petroleum, f.eks. parafin, eller trykkluft for å rengjøre filteret. ADVARSEL! Bruk alltid kraftige hansker ved reparasjon av skjæreutstyret. Knivene er meget skarpe og kan lett forårsake kuttskader. Det er viktig å ha en skarp og korrekt balansert kniv. Løsne bolten som holder kniven og lever kniven til et serviceverksted minst en gang per år for sliping og balansering. Egnet tidspunkt for dette er etter klippesesongens slutt. Påse ved montering at luftfilteret lukker helt tett mot filterholderen. Tennplugg

Skyv opp låsen og fjern batteridekselet.

Tøm bensintanken ved å kjøre maskinen til tanken er tom.

Løsne skruene som holder beskyttelsesdekselet og løft av dekselet. max 24 h

Skru av oljepåfyllingslokket. Drivverk og girkasse LC 48V, LC 48VE

Oljen kan tappes ut fra undersiden ved å løsne oljepluggen. Ikke glem å sette på plass oljepluggen før det fylles olje igjen.

Løft opp den bakre skjermen og løft bort beholderen.

Fjern de 4 skruene fra oppsamlerkåpen og løft bort kåpen. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig motorolje.

Påse at hjul og hjulaksler er rene og frie for løv, gress osv. Det er også viktig å holde det rent rundt girkassen til drivverket.

Ta av beskyttelsesdekselet ved å skru ut skruene. VEDLIKEHOLD

Trekk deretter ut beskyttelseskåpen oppover.

Rengjør girkassen med en børste. Kontroller også at drivremmen og remhjulet er fri for defekter som for eksempel sprekker. Daglig ettersyn

Rengjøring av klippekåpen

Børst gressklipperen ren for løv, gress og liknende.

Rengjør startmotorens luftinntak. Kontroller startmotor og startsnor.

Kontroller skjæreutstyret. Bruk aldri kniver som er sløve, sprukne eller skadet. Koble en vannslange til uttaket på klippekåpen. Skrap bort restene med skrapen som følger med maskinen. Ukentlig ettersyn

Justering av koplingsvaier Koplingsvaieren justeres ved å skru på justeringsskruen. Nedenfor følger noen generelle vedlikeholdsinstruksjoner.

Rengjør luftfilteret. Skift om nødvendig.

Rengjør tennpluggen. Kontroller at elektrodeavstanden er 0,51 mm.

Rengjør kjøleflensene på sylinderen. Månedlig ettersyn

Kontroller at drivremmen er hel og uten synlige defekter.

Vekt Gressklipper med tomme tanker, kg 38 Lydnivå (se anm. 2) Lydtrykknivå ved brukerens øre, dB(A)

Støyutslipp (se anm. 1) Lydeffektnivå, mål dB(A)
