Vikt SYMBOLFÖRKLARING Åtgärder före användning av ny gräsklippare

Läs igenom bruksanvisningen noggrant.

Kontrollera skärutrustningens montering och justering. Se anvisningar under rubrik Montering.

Tanka och fyll på olja i motorn. Se anvisningar under rubrik bränslehantering.

VARNING! Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra. VARNING! En gräsklippare kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. VARNING! Långvarig inandning av motorns avgaser kan utgöra en hälsorisk. Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande. Svenska

INNEHÅLL Innehåll SYMBOLFÖRKLARING Symbolförklaring .......................................................... Åtgärder före användning av ny gräsklippare .............. INNEHÅLL Innehåll ........................................................................ VAD ÄR VAD? Vad är vad på gräsklipparen? ...................................... Vad är vad på gräsklipparen? ...................................... SÄKERHETSINSTRUKTIONER Personligt skydd ........................................................... Maskinens säkerhetsutrustning ................................... Allmänna säkerhetsinstruktioner .................................. Allmänna arbetsinstruktioner ....................................... MONTERING Montering av styre ....................................................... Demontering och montering av knivblad ...................... BRÄNSLEHANTERING Drivmedel .....................................................................

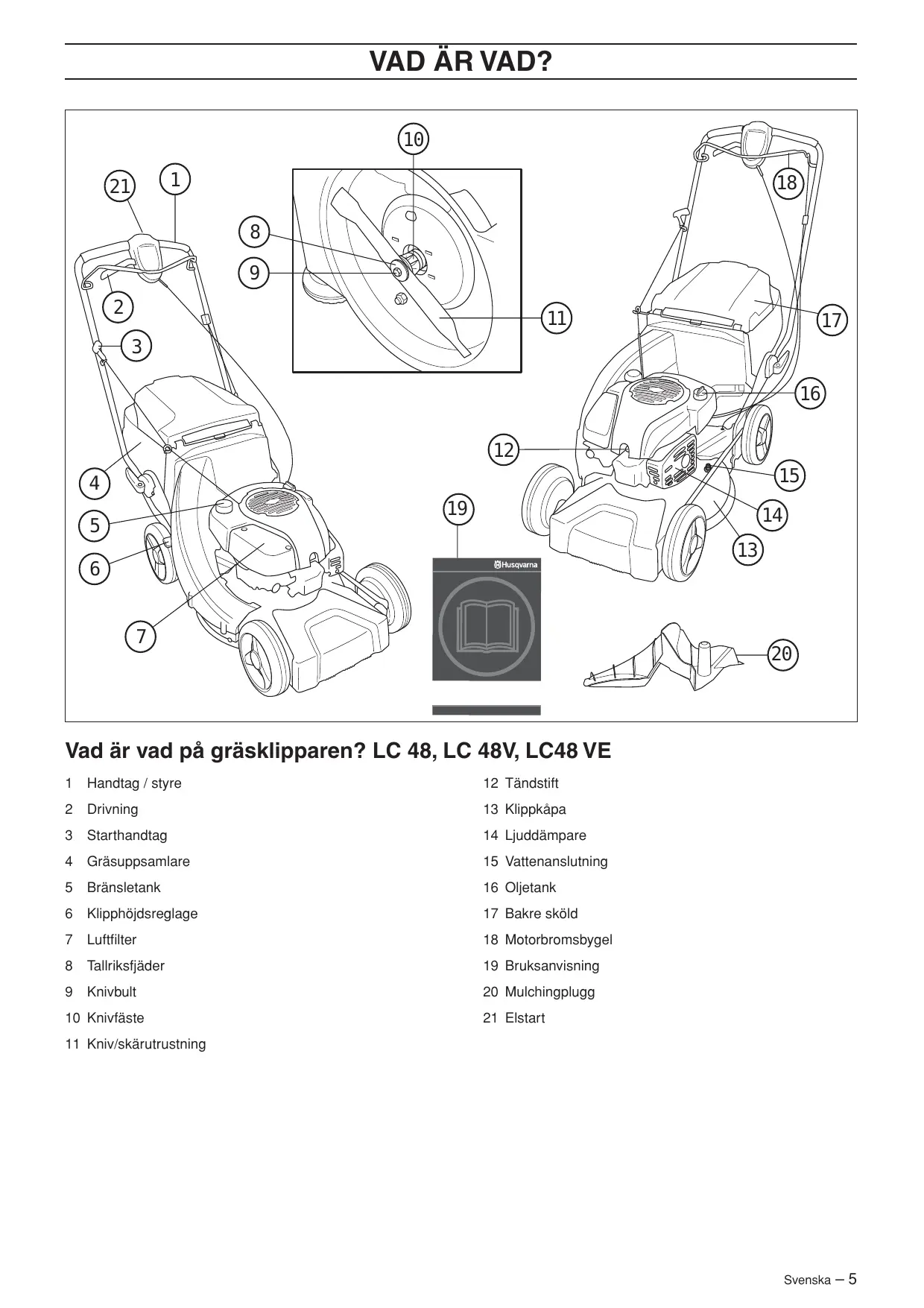

Vad är vad på gräsklipparen? LC 48, LC 48V, LC48 VE

Drivning 13 Klippkåpa

Klipphöjdsreglage 17 Bakre sköld

Vad är vad på gräsklipparen? LB 48, LB 48V

Kopplingsspak 11 Tändstift

Bränsletank 13 Ljuddämpare

Klipphöjdsreglage 14 Vattenanslutning

Tallriksfjäder 16 Motorbromsbygel

Knivfäste 18 Sidutkast 6 – Svenska SÄKERHETSINSTRUKTIONER Personligt skydd

VARNING! Vid all användning av maskinen skall personligt skydd användas. Motorbromsbygel Motorbromsen är konstruerad för att stanna motorn. När greppet om motorbromsbygeln släpps ska motorn stanna. Handskar ska användas när det behövs, t ex vid montering, inspektion eller rengöring av skärutrustning.

Använd alltid kraftiga långbyxor. Bär inte kortbyxor eller sandaler och gå inte barfota. Kontrollera att motorbromsen fungerar ordentligt och är oskadd. Placera gräsklipparen på ett stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat föremål. Ge fullgas och släpp sedan bromsbygeln. Motorbromsen skall alltid vara justerad så att motorn stannar inom 3 sekunder. Ljuddämpare

Använd halkfria och stadiga stövlar eller skor. Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren. Klädseln i övrigt bör vara åtsittande utan att begränsa dina rörelsemöjligheter.

Maskinens säkerhetsutrustning I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion. Se kapitel Vad är vad?, för att hitta var dessa detaljer är placerade på din maskin.

VARNING! Använd aldrig en maskin med defekta säkerhetsdetaljer. Följ i detta avsnitt listade kontroll-, underhålls- och serviceinstruktioner. I områden med varmt och torrt klimat kan risken för bränder vara påtaglig. Det förekommer att dessa områden regleras med lagstiftning och krav på att ljuddämparen bland annat skall vara utrustad med godkänt gnistfångarnät. För ljuddämpare är det mycket viktigt att instruktionerna för kontroll, underhåll och service följs.

Klippkåpa och skyddskåpa Skyddskåpan är konstruerad för att minska risken för klämskador och för att fånga upp en brusten drivrem. Kontrollera att skyddskåpan är hel och att den är ordentligt fastskruvad. VARNING! Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material! VARNING! Under samt en stund efter användning är ljuddämparen mycket varm. Rör inte ljuddämparen om den är varm!

Använd aldrig en maskin som har en defekt ljuddämpare.

Kontrollera att ljuddämparen sitter fast och är oskadad. Klippkåpan är konstruerad för att reducera vibrationer och för att minska risken för skärskador. Kontrollera att klippkåpan är hel och utan synbara defekter, t ex materialsprickor. Svenska

Undvik att kniven slår mot främmande föremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. Var noga med att alltid ha en väl slipad och korrekt balanserad kniv. Se även anvisningar under rubrik Underhåll. Kontrollera skärutrustningen. Använd aldrig slö, sprucken eller skadad utrustning. Använd aldrig en maskin som är felaktig. Följ underhålls, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvalificerade specialister. Se anvisningar under rubrik Underhåll. Före varje användning:

Kontrollera även att knivbulten är hel och att motoraxeln inte är krokig.

Vid byte av kniv eller knivfäste ska alltid bricka och tallriksfjäder bytas ut.

VARNING! Använd aldrig en maskin med defekt säkerhetsutrustning. Maskinens säkerhetsutrustning ska kontrolleras och underhållas som beskrivits i detta avsnitt. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.

Kontrollera att motorbromsen fungerar ordentligt och är oskadd. Se anvisningar under rubrik Kontroll av bromsverkan.

Kontrollera att samtliga handtag och reglage är oskadade och fria från olja.

Kontrollera att ljuddämparen sitter fast och är oskadad.

Kontrollera att gräsklipparens samtliga detaljer är åtdragna och att de inte är skadade eller saknas.

Kontrollera att kniven är oskadad och inte har några sprickor. Byt kniven om det behövs. Start Allmänna säkerhetsinstruktioner

En gräsklippare är endast konstruerad för klippning av gräsmattor. De enda tillbehör ni får använda motorenheten som drivkälla till är de knivar vi rekommenderar i kapitel Tekniska data.

Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll.

Tänk på att användaren är ansvarig för olyckor eller faror för andra människor eller deras egendom.

Vid all användning av maskinen skall personligt skydd användas. Se anvisningar under rubrik Personligt skydd.

Använd aldrig en maskin som modifierats så att den ej längre överensstämmer med originalutförandet.

Använd aldrig andra än i denna bruksanvisning rekommenderade tillbehör. Se anvisningar under rubrikerna Skärutrustning och Tekniska data.

VARNING! En felaktig skärutrustning kan öka risken för olyckor. VARNING! Långvarig inandning av motorns avgaser kan utgöra en hälsorisk.

Starta aldrig gräsklipparen utan att kniv och samtliga kåpor är korrekt monterade.

Starta aldrig maskinen inomhus. Var medveten om faran med inandning av motorns avgaser.

Försäkra dig om att arbetsområdet är tillräckligt upplyst för att skapa en säker arbetsmiljö.

Iaktta omgivningen och var säker på att det inte finns risk att människor eller djur kan komma i kontakt med skärutrustningen. Användaren är ansvarig för tillbud och risker gentemot människor och egendom.

Placera gräsklipparen på ett stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat föremål.

Vira aldrig startlinan runt handen. VARNING! Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning.

Se anvisningar under rubrik Start och stopp. 8 – Svenska SÄKERHETSINSTRUKTIONER Bränslesäkerhet Allmänna arbetsinstruktioner (Tankning/Förvaring)

VARNING! Bränsle och bränsleångor är mycket brandfarliga. Var försiktig vid hantering av bränsle och motorolja. Tänk på brand-, explosions- och inandningsrisker.

Tanka aldrig maskinen när motorn är i drift.

Sörj för god ventilation vid tankning och oljepåfyllning.

Flytta maskinen minst 3 m från tankningsstället innan du startar. VARNING! Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med gräsklippare. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och praktisk erfarenhet. När du råkar ut för en situation som gör dig osäker angående fortsatt användning skall du rådfråga en expert. Vänd dig till din återförsäljare, din serviceverkstad eller en erfaren gräsklippeanvändare. Undvik all användning du anser dig otillräckligt kvalificerad för! Grundläggande säkerhetsregler

Iaktta omgivningen: - För att säkerställa att inte människor, djur eller annat kan påverka din kontroll över maskinen. - För att förhindra att de förutnämnda inte riskerar att komma i kontakt med skärutrustningen.

Om du spillt bränsle eller motorolja på maskinen. Torka av allt spill och låt bensinresterna avdunsta.

Om du spillt bränsle eller motorolja på dig själv eller dina kläder. Byt kläder.

Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar. Transport och förvaring

Vid längre tids förvaring och transport av gräsklippare skall bränsle- och motoroljetankarna tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsle och motoroljeöverskott.

Förvara gräsklipparen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga. Exempelvis elmaskiner, elmotorer, elkontakter/strömbrytare, värmepannor eller liknande.

Vid förvaring av bränsle skall för ändamålet speciellt avsedda och godkända behållare användas.

Innan klippning påbörjas ska grenar, kvistar, stenar etc. avlägsnas från gräsmattan. Undvik att kniven slår mot främmande föremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig.

Lyft aldrig upp gräsklipparen eller bär omkring den när motorn är startad. Om du måste lyfta gräsklipparen, stanna först motorn och ta bort tändkabeln från tändstiftet.

Undvik användning vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, kraftigt regn, hård vind, stark kyla, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.

Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken, osv.). Iaktta stor försiktighet vid arbete i sluttande terräng.

Gräsklipparen bör inte användas vid större lutning än 30 grader.

Motorn ska stängas av vid förflyttning över terräng som inte ska klippas. Exempelvis grusgång, sten, singel, asfalt etc. Bromsbygeln får aldrig vara permanent förankrad i handtaget när maskinen är igång. Följ ovannämnda punkter men använd aldrig en gräsklippare utan möjlighet att kunna påkalla hjälp i händelse av olycka. Svenska

SÄKERHETSINSTRUKTIONER Grundläggande klippteknik

VARNING! Se till att händer och fötter inte kommer åt skärutrustningen när motorn är i gång. Klipphöjd Stäng av motorn innan klipphöjden ändras. Klipphöjden kan ställas i fem olika lägen, mm Allmänt

Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter.

Gräsklipparen bör inte användas vid större lutning än 30 grader.

Vid sluttande terräng bör gångstråken läggas vinkelrätt mot lutningen. Det är mycket lättare att gå på tvären i en lutning än upp och ner.

Innan klippning påbörjas ska grenar, kvistar, stenar etc. avlägsnas från gräsmattan.

Lyft aldrig upp gräsklipparen eller bär omkring den när motorn är startad. Om du måste lyfta gräsklipparen, stanna först motorn och ta bort tändkabeln från tändstiftet.

Undvik att kniven slår mot främmande föremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medför stor risk för att kniven lossnar.

Om något främmande föremål träffas eller om vibrationer uppstår ska du stanna maskinen. Ta bort tändkabeln från tändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador.

Klipp aldrig mer än 1/3 av gräsets längd. Detta gäller särskilt under torrperioder. Klipp först med stor klipphöjd. Kontrollera sedan resultatet och sänk till lämplig höjd. Om gräset är extra långt, kör sakta och klipp eventuellt två gånger.

Ställ inte klipphöjden för lågt då det finns risk för att knivarna tar i backen vid ojämnheter. Inställning av klipphöjd Stäng av motorn innan klipphöjden ändras. Ställ in klipphöjden med klipphöjdsreglaget på klipparens högra sida.

För att få lägre klipphöjd för spaken åt höger och sedan framåt.

För att få högre klipphöjd för spaken åt höger och sedan bakåt. Spring aldrig med maskinen när den är igång. Man ska alltid gå med gräsklipparen. Var extra uppmärksam när du drar masknien mot dig under arbete. 10 – Svenska Ställ inte klipphöjden för lågt då det finns risk för att knivarna tar i backen vid ojämnheter. MONTERING Montering av styre Montering av uppsamlare När du fäller ihop styret var försiktig så att inte kablar och vajrar skadas. Lyft upp styret tills styrets övre rörkonstruktion kommer mitt för styrets undre del. Skruva åt vreden ordentligt. Demontering och montering av knivblad

VARNING! Använd alltid kraftiga handskar vid service och underhåll av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycket lätt uppstå. Tändkabeln skall alltid lossas från tändstiftet före reparation, rengöring eller underhållsarbete. Töm alltid bränsletanken innan du lägger gräsklipparen på sidan. Demontering

Skruva bort bulten som håller kniven.

Ta bort bult, bricka och tallriksfjäder.

Placera kniven så att eggarna pekar med rotationsriktningen.

Montera tallriksfjädern, se till att den centrerar ordentligt på motoraxeln.

Montera brickan och skruva fast bulten ordentligt. Bulten ska dras med ett moment av 45-60 Nm.

Lyft bakre skölden och häng upp gräsbehållaren. Svenska – 11 MONTERING Sidutkast LB48, LB48V, kan användas med sidutkast genom att montera sidutkastet på klippkåpan. Lyft upp sidokåpan och placera sidutkastet på axeln. Mulchingfunktion LB48, LB48V, är en gräsklippare med mulchingfunktion. LC48, LC48VE, LC48V, kan användas med mulchingfunktion på följande sätt: Lyft upp bakre skölden och lyft bort behållaren. Sätt dit mulchingpluggen i uppsamlarkanalen. Stäng skölden och se till att den låses fast med mulchingpluggen. 12 – Svenska BRÄNSLEHANTERING Drivmedel VARNING! Sörj för god luftventilation vid bränslehantering.

VARNING! Följande försiktighetsåtgärder minskar brandrisken: Rök inte eller placera något varmt föremål i närheten av bränsle. Bensin

Tankning Använd blyfri kvalitetsbensin. Blyhaltig bensin kan användas om blyfri bensin inte finns.

Använd bränsle med minst 77 oktan.

Om maskinen inte används under en längre tid skall bränsletanken tömmas och rengöras. Tanka aldrig med motorn igång. Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner. Drag åt tanklocket noga efter tankning. Flytta alltid maskinen från tankningsplatsen före start. Motorolja Kontrollera oljenivån innan gräsklipparen startas. En för låg oljenivå kan orsaka allvarliga motorskador. Fyll inte på för mycket bensin. Lämna ungefär 35 mm under tanklocket så att bränslet kan expandera.

För bästa resultat och funktion använd HUSQVARNA fyrtaktsolja.

Om HUSQVARNA fyrtaktsolja ej finns tillgänglig kan annan fyrtaktsolja av hög kvalitet användas. Kontakta din återförsäljare vid val av olja. I allmänhet rekommenderas SAE 30. Torka rent runt tanklocken. Rengör bränsle- och oljetanken regelbundet. Bränslefiltret skall bytas minst en gång per år. Föroreningar i tankarna orsakar driftstörningar.

Flytta alltid maskinen ca 3 m från tankningsplatsen före start. Använd aldrig olja avsedd för tvåtaktsmotorer. Kontrollera oljenivån innan gräsklipparen startas. En för låg oljenivå kan orsaka allvarliga motorskador. Oljenivå Skruva loss oljepåfyllningslocket och kontrollera oljenivån på mätstickan som sitter på locket. Oljepåfyllningslocket måste vara helt nerskruvat för att ge en korrekt bild av oljenivån. Är oljenivån låg, fyll på med motorolja upp till den övre nivån på oljestickan.

Använd endast rekommenderad motorolja. Se kapitel Tekniska data. Svenska – 13

VARNING! Innan start måste följande observeras: Drivning Maskinerna är självgående med drivning på bakhjulen. För att använda drivning på hjulen dra kopplingsspaken mot dig. Starta ej gräsklipparen utan att kniv och samtliga kåpor är monterade. Kniven kan annars lossna och orsaka personskador. Flytta alltid maskinen från tankningsplatsen före start. Drivningen har steglös reglering. Placera maskinen på ett fast underlag. Se till att skärutrustningen ej kan ta i något föremål. Se till att inga obehöriga finns inom arbetsområdet. Start Se till att tändkabeln sitter ordentligt på tändstiftet. Drag motorbromsbygeln helt mot det övre handtaget med vänster hand. Grip starthandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen. OBS! Drag inte ut startlinan helt och släpp inte heller starthandtaget från helt utdraget läge. Detta kan orsaka skador på maskinen. LC 48VE är utrustade med elektrisk start som används på följande vis.

Innan du använder elstarten för första gången måste batteriet laddas. Se anvisningar under rubrik Underhåll.

Sätt i nyckeln och tryck på nyckeln. 14 – Svenska Stopp Motorn stannas genom att släppa motorbromsbygeln. Tömma gräsuppsamlaren, LC48, LC48V, LC48VE

Lyft upp bakre skölden och lyft bort behållaren.

Vänd på behållaren så att den töms på allt gräs. UNDERHÅLL Underhåll rengör det och kontrollera samtidigt att elektrodgapet är 0,5 mm. Tändstiftet bör bytas efter ungefär en månad i drift eller om nödvändigt tidigare. 0,5 mm

VARNING! Före rengöring, reparation eller inspektion ska du se till att skärutrustningen har stannat. Tag bort tändkabeln från tändstiftet. Tändkabeln skall alltid lossas från tändstiftet före reparation, rengöring eller underhållsarbete. Luftfilter Luftfiltret skall regelbundet rengöras från damm och smuts för att undvika:

Onormalt hög bränsleförbrukning. OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder. Ljuddämpare Ljuddämparen är utformad för att dämpa ljudnivån och för att leda avgaserna bort från användaren. Avgaserna är heta och kan innehålla gnistor vilka kan orsaka brand om avgaserna riktas mot ett torrt och brännbart material. Kontrollera regelbundet att ljuddämparen sitter fast på motorn. Ett länge använt luftfilter kan aldrig bli fullständigt rent. Därför måste filtret med jämna mellanrum ersättas med ett nytt. Ett skadat luftfilter måste alltid bytas ut. Använd aldrig en maskin som har en defekt ljuddämpare. Rengöring av luftfilter Tag bort luftfilterkåpan. Kniv Ta bort luftfiltret och kontrollera att det är helt. Byt till nytt luftfilter om du märker att det är bristfälligt.

Rengör filtret genom att knacka filtret mot ett plant underlag. Använd aldrig lösningsmedel med petroleum t.ex. fotogen, eller tryckluft för att rengöra filtret. VARNING! Använd alltid kraftiga handskar vid reparation av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycket lätt uppstå. Det är viktigt att ha en skarp och korrekt balanserad kniv. Lossa bulten som håller kniven och lämna in kniven till en serviceverkstad minst en gång per år för slipning och balansering. Lämplig tidpunkt för detta är efter klippsäsongens slut. Vid montering, se till att luftfiltret sluter helt tätt mot filterhållaren. Tändstift

VARNING! Under samt en stund efter användning är ljuddämparen mycket varm. Rör inte ljuddämparen om den är varm! Om maskinens effekt är låg, om den är svår att starta eller om tomgången är orolig: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages. Om tändstiftet är igensatt, Behöver kniven eller knivfästet bytas ska man samtidigt byta knivbult, bricka och tallriksfjäder När du monterar kniven igen ska bulten dras med ett moment av 45-60 Nm. Se anvisningar under rubrik Montering. Svenska – 15 UNDERHÅLL Om kniven slår mot främmande föremål som stenar, rötter eller liknande så slirar kniven mot knivfästet. Därför kan knivfästets anläggningsyta se lite sliten ut vilket är helt i sin ordning. Detta är en säkerhetsanordning som minskar risken att motoraxeln blir krokig. Ladda batteri Batteriet kan laddas på följande sätt:

Pressa upp låsningen och ta bort batterikåpan.

Anslut batteriladdaren och ladda batteriet max 24 timmar. Byte av olja Motoroljan skall bytas varje år och var 25:e arbetstimme. Vid byte av olja gör på följande sätt:

Töm bränsletanken genom att köra maskinen tills tanken är tom.

Ta bort tändkabeln från tändstiftet.

Skruva bort bulten som håller kniven.

Lossa skruvarna som håller skyddskåpan och lyft bort kåpan. max 24 h Drivning och växellåda

Lyft upp bakre skölden och lyft bort behållaren.

Ta bort uppsamlarkåpans 4 skruvar och lyft bort kåpan. Oljan kan tappas ur från undersidan genom att lossa på oljepluggen. Glöm inte att sätta dit oljepluggen innan olja fylls på igen. Hör med närmaste bensinstation var du kan göra dig av med motoroljeöverskottet.

Fyll på med ny motorolja av bra kvalitet. Se kapitel Tekniska data.

Kontrollera oljenivån med mätstickan på oljepåfyllningslocket.

Oljepåfyllningslocket måste vara helt nerskruvat för att ge en korrekt bild av oljenivån. Är oljenivån låg, fyll på med motorolja upp till den övre nivån på oljestickan.

Se till att hjul och hjulaxlar är rena och fria från löv, gräs etc. Det är även viktigt att hålla rent runt om växellådan till drivningen.

Ta bort skyddskåpan genom att skruva bort skruvarna.

Trä sedan ut skyddskåpan uppåt.

Rengör växellådan med en borste. Kontrollera även att drivremmen och remhjulet är fria från defekter som till exempel sprickor.

Kontrollera oljenivån.

Rengör startapparatens luftintag. Kontrollera startapparaten och startlinan.

Kontrollera att skruvar och muttrar är åtdragna.

Kontrollera skärutrustningen. Använd aldrig slöa, spruckna eller skadade knivar. Veckotillsyn

Anslut en vattenslang till klippkåpans anslutning.

Skrapa bort resterna med skrapan som medföljer maskinen.

Rengör luftfiltret. Byt om det behövs.

Rengör tändstiftet. Kontrollera att elektrodavståndet är 0,51 mm.

Rengör kylflänsarna på cylindern. Månadstillsyn Justering av kopplingsvajer

Kopplingsvajern justeras genom att skruva på justerskruven. Nedan följer några allmänna skötselinstruktioner. Daglig tillsyn

Kontrollera att drivremmen är hel och utan synbara defekter.

Kontrollera bränslefiltret och bränsleslangen. Byt om det behövs.

Rengör bränsletanken invändigt.

Kontrollera att motorbromsbygeln fungerar säkerhetsmässigt.

Borsta rent gräsklipparen från löv, gräs och dylikt. Svenska – 17 TEKNISKA DATA Tekniska data LC 48 LC 48V LB 48 LB 48V LC 48VE Motor Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Cylindervolym, cm3

Vikt Gräsklippare med tomma tankar, kg 38 Ljudnivå (se anm. 2) Ljudtrycksnivå vid användarens öra, dB(A) Bulleremissioner (se anm. 1) Ljudeffektnivå, uppmätt dB(A)

Vibrationsnivåer (se anm. 2) Handtag vänster, m/s2 6,0 6,0 2,7 2,7 6,0 Handtag höger, m/s2 5,0 5,0 4,7 4,7 5,0 Klippsystem 3 in 1 3 in 1 2 in 1 2 in 1 3 in 1 Klipphöjden kan ställas i fem olika lägen, mm 25-70 25-70 25-70 25-70 25-70 Klippning Klippbredd, mm
