BRUGSANVISNING LC 48V HUSQVARNA

Onödigt slitage på motorns delar.

Vægt SYMBOLFORKLARING Forberedelser, inden en ny plæneklipper tages i brug

Læs brugsanvisningen omhyggeligt igennem.

Kontrollér skæreudstyrets montering og justering. Se instruktionerne i afsnittet Montering.

Tank brændstof, og fyld olie på motoren. Se instruktionerne i afsnittet Brændstofhåndtering.

ADVARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre. ADVARSEL! En plæneklipper kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan medføre alvorlige – endog livsfarlige – personskader. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning. ADVARSEL! Langvarig indånding af motorens udstødningsgas kan være sundhedsskadelig. Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel. Danish – 21 INDHOLD Indhold SYMBOLFORKLARING Symbolforklaring .......................................................... Forberedelser, inden en ny plæneklipper tages i brug . INDHOLD Indhold ......................................................................... HVAD ER HVAD? Hvad er hvad på plæneklipperen? ............................... Hvad er hvad på plæneklipperen? ............................... SIKKERHEDSINSTRUKTIONER Personlig beskyttelse ................................................... Maskinens sikkerhedsudstyr ........................................ Generelle sikkerhedsinstruktioner ................................ Generelle arbejdsinstruktioner ..................................... MONTERING Montering af styr .......................................................... Afmontering og montering af knivblad .........................

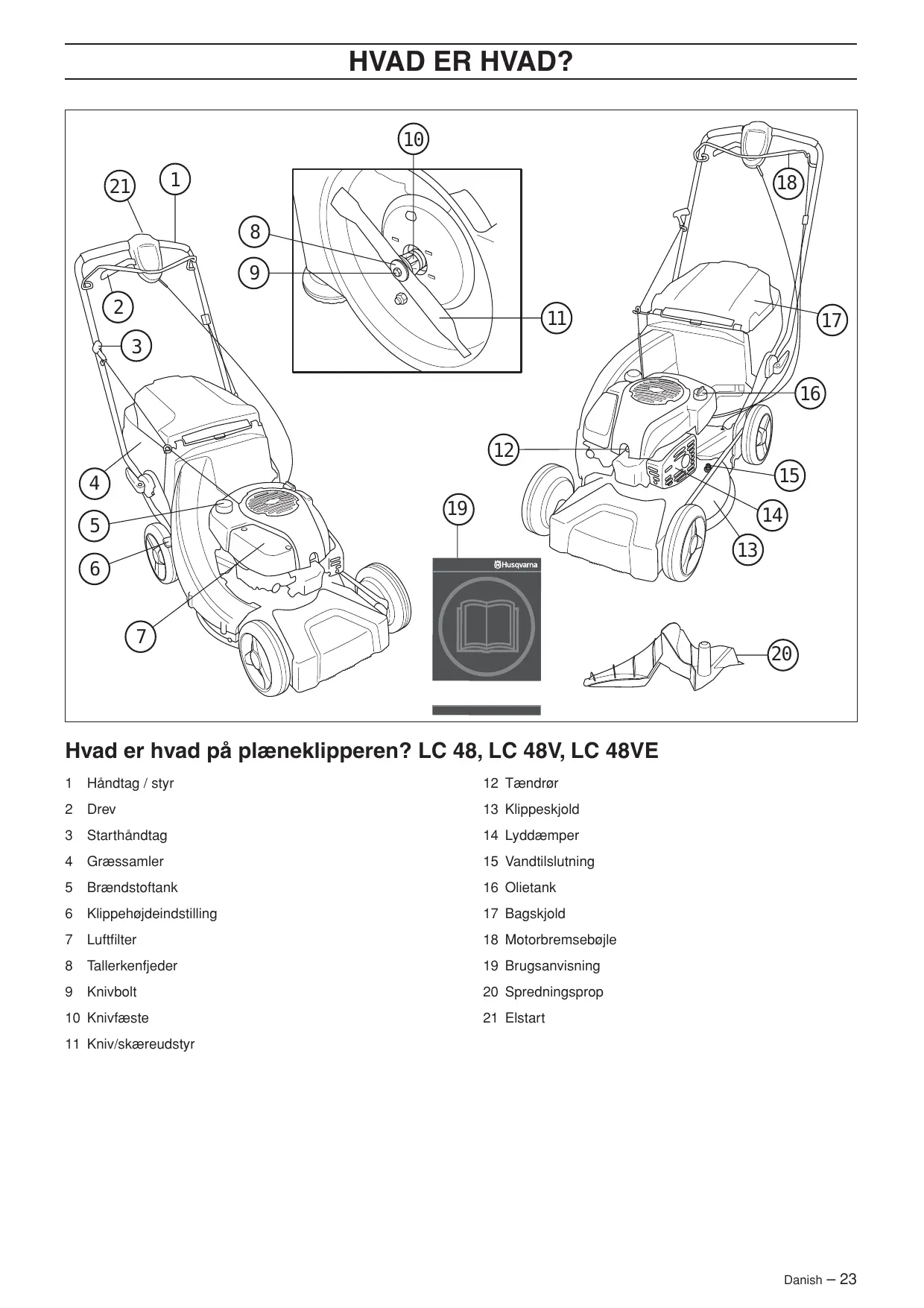

Hvad er hvad på plæneklipperen? LC 48, LC 48V, LC 48VE

Håndtag / styr 12 Tændrør

Starthåndtag 14 Lyddæmper

Græssamler 15 Vandtilslutning

Brændstoftank 16 Olietank

Klippehøjdeindstilling 17 Bagskjold

Hvad er hvad på plæneklipperen? LB 48, LB 48V

Håndtag / styr 10 Kniv/skæreudstyr

Koblingsgreb 11 Tændrør

Brændstoftank 13 Lyddæmper

Klippehøjdeindstilling 14 Vandtilslutning

ADVARSEL! Ved enhver anvendelse af maskinen skal der bruges personligt beskyttelsesudstyr.

Handsker skal anvendes, når det behøves, f.eks. ved montering, inspektion eller rengøring af skæreudstyret.

Brug altid kraftige lange bukser. Brug ikke shorts eller sandaler, og gå ikke barfodet. Motorbremsebøjle Motorbremsen er konstrueret til at standse motoren. Når grebet om motorbremsebøjlen slippes, skal motoren standse.

Kontrollér, at motorbremsen fungerer ordentligt og er intakt. Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kan komme i kontakt med jorden eller eventuelle genstande. Giv fuld gas, og slip derefter bremsebøjlen. Motorbremsen skal altid være justeret, så motoren standser inden for 3 sekunder. Lyddæmper

Brug skridsikre og stabile støvler eller sko. Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren. Beklædningen bør i øvrigt være tætsiddende, dog uden at hæmme din bevægelsesfrihed.

Maskinens sikkerhedsudstyr I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se kapitel Hvad er hvad? for at se, hvor disse detaljer er placeret på maskinen.

ADVARSEL! Brug aldrig en maskine med defekte sikkerhedsdetaljer. Følg de instruktioner for kontrol, vedligeholdelse og service, der er nævnt i dette afsnit. I områder med varmt og tørt klima kan risikoen for antændelse af brandbart materiale være overhængende. Disse områder kan være reguleret ved lov med krav om, at lyddæmperen skal være forsynet med godkendt gnistfangernet. For lyddæmpere er det meget vigtigt, at instruktionerne for kontrol, vedligeholdelse og service overholdes. Klippeskjold og afskærmning Afskærmningen er konstrueret til at mindske risikoen for klemmeskader og til at opfange en sprunget drivrem. Kontrollér, at afskærmningen er hel, og at den er ordentligt fastspændt. ADVARSEL! Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

ADVARSEL! Lyddæmperen er meget varm både under og et stykke tid efter brugen. Rør ikke lyddæmperen, hvis den er varm!

Brug aldrig en maskine med en defekt lyddæmper.

Kontrollér, at lyddæmperen sidder godt fast og er intakt. Klippeskjoldet er konstrueret til at reducere vibrationerne og til at mindske risikoen for skæreskader. Kontrollér, at klippeskjoldet er helt og uden synlige defekter, f.eks. materialerevner. Danish – 25 SIKKERHEDSINSTRUKTIONER Skæreudstyr

Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet. Sørg for, at kniven altid er velslebet og korrekt afbalanceret. Se også anvisningerne under overskriften Vedligeholdelse. Kontrollér skæreudstyret. Anvend aldrig sløvt, revnet eller beskadiget udstyr. Brug aldrig en maskine, som er behæftet med fejl. Følg vedligeholdelses-, kontrol- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se instruktionerne i afsnittet Vedligeholdelse. Før hver anvendelse:

Kontrollér også, at knivbolten er hel, og at motorakslen ikke er bøjet.

Ved skift af knive eller knivfæste skal spændeskive og tallerkenfjeder altid udskiftes.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

Kontrollér, at motorbremsen fungerer ordentligt og er intakt. Se instruktionerne under overskriften Kontrol af bremsevirkning.

Kontrollér, at samtlige håndtag og betjeningsgreb er intakte og fri for olie.

Kontrollér, at lyddæmperen sidder godt fast og er intakt.

Kontrollér, at alle plæneklipperens komponenter er fastspændte, og at de ikke er beskadigede eller mangler.

Kontrollér, at kniven er intakt og fri for revner. Udskift kniven om nødvendigt. Start Generelle sikkerhedsinstruktioner

En plæneklipper er udelukkende konstrueret til græsslåning. Det eneste tilbehør, du må anvende motorenheden som drivkilde til, er de knive, vi anbefaler i kapitlet Tekniske data.

Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

Vær opmærksom på, at føreren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsættes for.

Ved enhver anvendelse af maskinen skal der bruges personligt beskyttelsesudstyr. Se instruktionerne i afsnittet Personlige værnemidler.

Brug aldrig en maskine, der er blevet ændret, så den ikke længere svarer til originalmodellen.

Brug aldrig andet tilbehør end det, som er anbefalet i denne brugsanvisning. Se instruktionerne i afsnittene Skæreudstyr og Tekniske data.

ADVARSEL! Et forkert skæreudstyr kan øge risikoen for ulykker. ADVARSEL! Langvarig indånding af motorens udstødningsgas kan være sundhedsskadelig.

Start aldrig plæneklipperen, medmindre kniv og alle afskærmninger er monteret korrekt.

Start aldrig maskinen indendørs. Vær bevidst om faren ved indånding af motorens udstødningsgasser.

Sørg for at arbejdsområdet er tilstrækkeligt oplyst for at skabe et sikkert arbejdsmiljø.

Hold øje med omgivelserne, og kontrollér, at der ikke er nogen risiko for, at mennesker eller dyr kan komme i kontakt med skæreudstyret. Brugeren er ansvarlig for farer og risici over for mennesker og ejendom.

Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kan komme i kontakt med jorden eller eventuelle genstande.

Vikl aldrig startsnoren rundt om hånden. ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

Se anvisningerne under overskriften Start og stop. 26 – Danish SIKKERHEDSINSTRUKTIONER Brændstofsikkerhed Generelle arbejdsinstruktioner (Tankning/Opbevaring)

ADVARSEL! Brændstof og brændstofdampe er meget brandfarlige. Vær forsigtig ved håndtering af brændstof og motorolie. Tænk på faren for brand og eksplosion samt risikoen ved indånding.

Fyld aldrig brændstof på maskinen, når motoren kører.

Flyt maskinen mindst 3 m væk fra tankningsstedet, inden du starter. ADVARSEL! Dette afsnit behandler de grundlæggende sikkerhedsregler for arbejde med en plæneklipper. Informationen kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og praktisk erfaring. Når du kommer ud for en situation, som du er usikker på, skal du spørge en ekspert til råds. Henvend dig til en forhandler, til dit serviceværksted eller til en, der har erfaring med plæneklippere. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til! Grundlæggende sikkerhedsregler

Hold øje med omgivelserne: - For at du kan være sikker på, at hverken mennesker, dyr eller andet kan påvirke din kontrol over maskinen. - For at sikre at førnævnte ikke risikerer at komme i berøring med skæreudstyret.

Inden du begynder at slå græs, skal grene, kviste, sten osv. fjernes fra græsplænen. Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet.

Løft eller bær aldrig rundt med plæneklipperen, når motoren er startet. Hvis du bliver nødt til at løfte plæneklipperen, skal du først standse motoren og fjerne tændkablet fra tændrøret.

Undgå anvendelse i dårligt vejr. F.eks. i tæt tåge, kraftig regn, hård vind og kraftig kulde osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag.

Sørg for, at du kan gå og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte (rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn.

Plæneklipperen bør ikke anvendes på hældninger over 30 grader.

Motoren skal blokeres ved transport over et område, der ikke skal klippes; f.eks. havegang, sten, grus, asfalt o.l. Start aldrig maskinen:

Hvis du har spildt brændstof eller motorolie på maskinen. Aftør al spildt væske, og lad benzinresterne fordampe.

Hvis du har spildt brændstof eller motorolie på dig selv eller dit tøj, skal du skifte tøj.

Hvis maskinen lækker brændstof. Kontrollere regelmæssigt for lækage fra tankdæksel og brændstofslanger. Transport og opbevaring

Ved længere tids opbevaring og transport af plæneklipperen skal brændstof- og motorolietankene tømmes. Forhør dig på den nærmeste benzintank om, hvor du kan komme af med det overskydende brændstof eller motorolie. Opbevar plæneklipperen og brændstoffet, så en evt. lækage og evt. dampe ikke kan komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere, varmeapparater eller lignende. Ved opbevaring af brændstof skal særligt egnede og godkendte beholdere bruges. Bremsebøjlen må aldrig være permanent fastgjort til håndtaget, når maskinen er i gang. Følg ovennævnte punkter, men brug aldrig en plæneklipper, hvis det ikke er muligt at tilkalde hjælp i tilfælde af en ulykke. Danish – 27 SIKKERHEDSINSTRUKTIONER Grundlæggende klippeteknik

ADVARSEL! Sørg for, at hænder og fødder ikke kommer i nærheden af skæreudstyret, når motoren er i gang. Klippehøjde Afbryd motoren, inden klippehøjden ændres. Klippehøjden kan justeres til fem forskellige positioner, mm Generelt

Græsslåning på skråninger kan være farligt. Anvend ikke plæneklipperen på meget stejle skråninger.

Plæneklipperen bør ikke anvendes på hældninger over 30 grader.

Ved skrånende terræn bør gåstrækningen lægges vinkelret på skråningen. Det er meget lettere at gå på tværs af en skråning end op og ned.

Inden du begynder at slå græs, skal grene, kviste, sten osv. fjernes fra græsplænen.

Løft eller bær aldrig rundt med plæneklipperen, når motoren er startet. Hvis du bliver nødt til at løfte plæneklipperen, skal du først standse motoren og fjerne tændkablet fra tændrøret.

Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet. En bøjet aksel giver ubalance og kraftige vibrationer, hvilket medfører en stor risiko for, at kniven løsner sig.

Hvis et fremmedlegeme rammes, eller der opstår vibrationer, skal du standse maskinen. Fjern tændrørskablet fra tændrøret. Kontrollér, at maskinen ikke er beskadiget. Reparer eventuelle skader.

Klip aldrig mere end 1/3 af græssets længde. Dette gælder især i tørre perioder. Klip først med stor klippehøjde. Kontrollér derefter resultatet, og gå ned til den passende højde Hvis græsset er meget højt, skal du køre langsomt og eventuelt slå plænen to gange.

Indstil ikke klippehøjden for lavt, da der så er risiko for, at knivene går i jorden ved ujævnheder. Indstilling af klippehøjde Afbryd motoren, inden klippehøjden ændres. Indstil klippehøjden med klippehøjdereguleringen på plæneklipperens højre side.

For at opnå lavere klippehøjde skal armen føres mod højre og derefter frem.

For at opnå højere klippehøjde, skal armen føres mod højre og derefter bagud. Løb aldrig med maskinen, når den er i gang. Man skal altid gå med plæneklipperen. Vær særlig opmærksom, når du trækker maskinen mod dig under arbejdet. 28 – Danish Indstil ikke klippehøjden for lavt, da der så er risiko for, at knivene går i jorden ved ujævnheder. MONTERING Montering af styr Montering af opsamler Pas på ikke at beskadige wirer og kabler, når du folder styret sammen. Løft styret op, så styrets øverste rørkonstruktion er midt for styrets nederste del. Spænd grebet fast til. Afmontering og montering af knivblad

ADVARSEL! Brug altid kraftige handsker ved service og vedligeholdelse af skæreudstyret. Knivene er meget skarpe og kan let give anledning til skæreskader. Tændkablet skal altid tages af tændrøret før reparation, rengøring eller vedligeholdelsesarbejde. Tøm altid benzintanken, inden du lægger plæneklipperen på siden. Demontering

Afmonter bolt, spændeskive og tallerkenfjeder.

Anbring kniven, så æggene vender med rotationsretningen.

Monter skiven, og spænd bolten godt fast. Bolten skal spændes med et moment på 45-60 Nm.

Løft det bagest skjold og hæng græsbeholderen op. Danish – 29 MONTERING Sideudkast LB48, LB48V, kan anvendes med sideudkast ved at montere sideudkastet på klippekappen. Løft sidekappen op og anbring sideudkastet på akslen. Spredningsfunktion LB48, LB48V, er en græsslåmaskine med spredningsfunktion. LC48, LC48V, LC 48VE, kan anvendes med spredningsfunktion på følgende måde: Løft det bageste skjold og løft beholderen ud. Sæt spredningsproppen i opsamlingskanalen. Luk skjoldet og sørg for, at det låses fast med spredningsproppen. 30 – Danish

Drivmiddel ADVARSEL! Sørg for god luftventilation ved al brændstofhåndtering.

Brug blyfri kvalitetsbenzin Du kan bruge blyholdig benzin, hvis du ikke kan skaffe blyfri benzin.

Brug benzin med et oktantal på mindst 77.

Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres. Motorolie Kontrollér olieniveauet, før plæneklipperen startes. Et for lavt olieniveau kan forårsage alvorlige motorskader.

Anvend HUSQVARNA firetaktsolie for at opnå det bedste resultat og den bedste funktion.

Hvis HUSQVARNA firetaktsolie ikke er tilgængelig, kan du anvende en anden firetaktsolie af høj kvalitet. Kontakt din forhandler ved valg af olie. Generelt anbefales SAE 30.

ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand: Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet. Benzin

Tankning Brug aldrig olie, der er beregnet til totaktsmotorer. Tank aldrig med motoren i gang. Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder. Spænd tankdækslet omhyggeligt efter tankning. Flyt altid maskinen væk fra tankningsstedet inden start. Påfyld ikke for meget benzin. Lad der være ca. 35 mm op til tanklåget, så benzinen kan udvide sig. Tør rent rundt om tankdækslet. Rengør benzin- og olietanken jævnligt. Brændstoffiltret skal udskiftes mindst én gang om året. Urenheder i tankene forårsager driftsforstyrrelser. Flyt altid maskinen ca. 3 meter fra tankningsstedet inden start. Kontrollér olieniveauet, før plæneklipperen startes. Et for lavt olieniveau kan forårsage alvorlige motorskader. Olieniveau Skru oliepåfyldningslåget af, og kontrollér olieniveauet på målepinden, der sidder på låget. Oliepåfyldningslåget skal være skruet helt til for at give et korrekt indtryk af olieniveauet. Hvis olieniveauet er lavt, skal du efterfylde med motorolie op til det øverste niveau på oliepinden.

ADVARSEL! Inden start skal du være opmærksom på følgende: Drev Maskinerne er selvkørende med drivbaghjul. Træk koblingsgrebet imod dig for at få træk på hjulene. Start aldrig plæneklipperen, medmindre kniv og alle afskærmninger er monteret. Kniven kan i modsat fald løsne sig og forårsage personskader. Flyt altid maskinen væk fra tankningsstedet inden start. Drevet reguleres trinløst. Placer maskinen på et fast underlag. Sørg for, at skæreudstyret ikke kan gribe fat i genstande. Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet. Start Stop Sørg for, at tændkablet sidder ordentligt på tændrøret. Motoren standses ved at slippe motorbremsebøjlen. Træk motorbremsebøjlen helt imod det øverste håndtag med venstre hånd. Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om hånden. BEMÆRK! Træk ikke startsnoren helt ud, og slip heller ikke starthåndtaget fra udstrakt stilling. Dette kan give skader på maskinen. LC 48VE er udstyret med elstart, som benyttes på følgende måde.

Før den elektroniske starter benyttes første gang, skal batteriet oplades. Se anvisningerne i afsnittet Vedligeholdelse.

Isæt tændingsnøglen, og tryk på den. 32 – Danish Tøm græssamleren, LC48, LC48V

Vend beholderen, så den tømmes for al græs. VEDLIGEHOLDELSE Vedligeholdelse tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm. Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere. 0,5 mm

ADVARSEL! Inden rengøring, reparation eller inspektion skal du kontrollere, at skæreudstyret er standset helt. Fjern tændrørskablet fra tændrøret. Tændkablet skal altid tages af tændrøret før reparation, rengøring eller vedligeholdelsesarbejde. BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder. Luftfilter Lyddæmper Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå: Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren. Udstødningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, hvis udstødningsgasserne rettes mod et tørt og brændbart materiale.

Unormalt højt brændstofforbrug. Kontrollér regelmæssigt, at lyddæmperen sidder fast i maskinen. Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes. Rengøring af luftfilter Fjern luftfilterkappen. Tag luftfiltret af, og kontrollér, at det er intakt. Isæt et nyt luftfilter, hvis det gamle virker defekt. Brug aldrig en maskine med en defekt lyddæmper. Kniv

Rengør filtret ved at slå det imod et plant underlag. Brug aldrig opløsningsmidler med petroleum eller trykluft til at rense filtret. Sørg for, at luftfiltret slutter helt tæt til filterholderen, når du monterer det. ADVARSEL! Benyt altid kraftige arbejdshandsker ved reparation af skæreudstyret. Knivene er ekstremt skarpe og kan nemt give snitsår. Det er vigtigt, at kniven er skarp og korrekt afbalanceret. Skru bolten af, som holder kniven, og indlevér kniven til et serviceværksted mindst én gång om året til slibning og afbalancering. Et passende tidspunkt herfor er ved klippesæsonens afslutning. Tændrør

ADVARSEL! Lyddæmperen er meget varm både under og et stykke tid efter brugen. Rør ikke lyddæmperen, hvis den er varm! Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet. Hvis tændrøret er Hvis kniven eller knivfæstet skal udskiftes, skal du samtidigt udskifte knivbolt, spændeskive og tallerkenfjeder. Danish – 33 VEDLIGEHOLDELSE Når du monterer kniven igen, skal bolten spændes med et moment på 45-60 Nm. Se instruktionerne i afsnittet Montering. Opladning af batteri Hvis kniven slår mod fremmedlegemer som sten, rødder eller lignende, glider kniven mod knivfæstet. Derfor kan knivfæstets anlægsoverflade se lidt slidt ud, hvilket er helt i orden. Det er en sikkerhedsforanstaltning, som formindsker risikoen for, at motorakslen bøjes.

Tilslut batteriladeren, og oplad batteriet i maks. 24 timer. Batteriet kan oplades på følgende måder: Olieskift Motorolien skal skiftes årligt og for hver 25 arbejdstimer. Gør følgende ved olieskift:

Tøm benzintanken ved at køre maskinen tør.

Fjern tændkablet fra tændrøret.

max 24 h Løsn skruerne, som holder beskyttelsesafskærmningen, og løft afskærmningen af. Drev og gearkasse

Fjern opsamlingskappens 4 skruer og løft kappen væk. Olien kan aftappes fra undersiden ved at løsne olieproppen. Glem ikke at sætte olieproppen på, før der igen fyldes olie på. Forhør dig på den nærmeste benzintank om, hvor du kan komme af med den overskydende motorolie.

Oliepåfyldningslåget skal være skruet helt til for at give et korrekt indtryk af olieniveauet. Hvis olieniveauet er lavt, skal du efterfylde med motorolie op til det øverste niveau på oliepinden. Sørg for, at hjul og hjulaksler er rene og fri for løv, græs osv. Det er også vigtigt at holde rent omkring gearkassen til drevet.

Afmonter afskærmningen ved at skrue skruerne af.

Træk derefter beskyttelseskappen opad.

Kontrollér, at skruer og møtrikker er spændte.

Kontrollér skæreudstyret. Brug aldrig sløve, revnede eller beskadigede knive. Ugentligt eftersyn

Rengøring af klippekappen

Skrab resterne væk med den skraber, der følger med maskinen.

Rens luftfilteret. Udskift om nødvendigt.

Rens tændrøret. Kontrollér, at elektrodeafstanden er 0,51 mm.

Rengør køleribberne på cylinderen. Månedligt eftersyn

Indstilling af koblingswire Koblingswiren indstilles ved at skrue på indstillingsskruen. Nedenfor følger nogle generelle vedligeholdelsesinstruktioner.

Rengør gearkassen. Dagligt eftersyn

Kontrollér brændstoffilteret og brændstofslangen. Udskift om nødvendigt.

Rengør brændstoftanken indvendigt.

Lydtrykniveau ved brugerens øre, dB(A)

6,0 6,0 2,7 2,7 6,0 5,0 5,0 4,7 4,7 5,0 3 in 1 3 in 1 2 in 1 2 in 1 3 in 1 Klippehøjden kan justeres til fem forskellige positioner, mm 25-70 25-70 25-70 25-70 25-70 Vægt Plæneklippere med tomme tanke, kg Lydniveau (se anm. 2) Støjemissioner (se anm. 1) Lydeffektniveau, målt dB(A) Vibrationsniveauer (se anm. 2) Håndtag venstre, m/s2 Håndtag højre, m/s2 Klipning Klippesystem Klippebredde, mm

ADVARSEL! Under og en stund etter bruk er lyddemperen meget varm. Lyddemperen må ikke røres når den er varm!

Kontroller også at knivbolten er hel og at motorakselen ikke er bøyd.

Kontroller at samtlige håndtak og hendler er uskadd og fri for olje.

Kontroller at lyddemperen sitter fast og er uskadd.

Kontroller at gressklipperens samtlige detaljer er trukket til og at de ikke er skadd eller mangler.

Løft aldri opp gressklipperen eller bør den når motoren er startet. Hvis du må løfte gressklipperen, stans først motoren og fjern tenningskabelen fra tennpluggen.

Løft aldri opp gressklipperen eller bør den når motoren er startet. Hvis du må løfte gressklipperen, stans først motoren og fjern tenningskabelen fra tennpluggen.
