KÄYTTÖOHJE LC 48V HUSQVARNA

5,4 5,4 Vibrasjonsnivåer (se anm. 2) Klipping Drift Hastighet, km/h Anm.1: Utslipp av støy til omgivelsene målt som lydeffekt (LWA) ifølge EF-direktiv 2000/14/EC. Mrk. 2: Vibrasjoner og lydtrykk målt i henhold til EN 836:1997/A2:2001 54 – Norwegian TEKNISKE DATA EF-erklæring om samsvar (Gjelder kun Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, forsikrer hermed at motorgressklipperne Husqvarna LC 48, LC 48V, LC 48VE, LB 48 og LB48 V fra og med serienummer 081500001 og fremover tilsvarer forskriftene i RÅDETS DIREKTIV: - av 22. juni 1998 "angående maskiner" 98/37/EC. - av 15. desember 2004 "angående elektromagnetisk kompatibilitet" 2004/108/EC. - av 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC. For informasjon angående støyutslippene, se kapitlet Tekniske data. Det angitte organ 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utarbeidet rapporter om bedømming av overensstemmelse i henhold til bilag VI til RÅDETS DIREKTIV av 8 mai 2000 angående utslipp av støy til omgivelsene 2000/14/EG. Sertifikatene har nummer: 01/901/071 - Husqvarna LC 48, LC 48V 01/901/072 - Husqvarna LB 48, LB 48V 01/901/084 - Husqvarna LC 48VE Huskvarna, 13. oktober 2008 Bengt Ahlund, Utviklingssjef Norwegian – 55 MERKKIEN SELITYKSET Merkkien selitykset VAROITUS! Kone voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. Käytä aina suojakäsineitä. Puhdistettava säännöllisesti. Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta. Silmämääräinen tarkastus. Älä käytä konetta koskaan, jos lähettyvillä on ihmisiä, erityisesti lapsia, tai kotieläimiä. Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä. Varo sinkoutuvia esineitä ja kimmokkeita. Tarkastus ja/tai huolto on tehtävä moottori sammutettuna, vapauta moottorijarrusanka. Varoitus pyörivistä teristä. Varo käsiä ja jalkoja. Tämä tuote täyttää voimassa olevan CEdirektiivin vaatimukset. Varoitus pyörivistä teristä. Varo käsiä ja jalkoja. Älä koskaan käytä konetta sisätiloissa tai tiloissa, joissa ei ole ilmanvaihtoa. Pakokaasut sisältävät hiilimonoksidia, hajutonta, myrkyllistä ja hengenvaarallista kaasua. Räjähdysvaara Älä koskaan tankkaa moottorin käydessä. Erittäin kuuma ulkopinta. Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä. Muita koneen tunnuksia/tarroja tarvitaan tietyillä markkinaalueilla ilmaisemaan erityisiä sertifiointivaatimuksia. 56 – Finnish

Paino MERKKIEN SELITYKSET Toimenpiteet ennen uuden ruohonleikkurin käyttöä.

Lue käyttöohje huolellisesti.

Tarkasta terälaitteen asennus ja säätö. Katso otsikon Asennus alla annetut ohjeet.

Tankkaa ja lisää öljyä moottoriin. Katso ohjeet otsikon Polttoaineenkäsittely alta.

VAROITUS! Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä varaosia. Hyväksymättömien muutosten ja/ tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman. VAROITUS! Ruohonleikkuri voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen laite, joka voi aiheuttaa vakavan, jopa hengenvaarallisen vamman. On erittäin tärkeää, että luet tämän käyttöohjeen ja ymmärrät sen sisällön. VAROITUS! Moottorin pakokaasujen pitkäaikainen sisäänhengittäminen voi olla terveydelle vaarallista. Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta. Finnish – 57 SISÄLTÖ Sisältö MERKKIEN SELITYKSET Merkkien selitykset ...................................................... Toimenpiteet ennen uuden ruohonleikkurin käyttöä. .... SISÄLTÖ Sisältö .......................................................................... KONEEN OSAT Ruohonleikkurin osat? ................................................. Ruohonleikkurin osat? ................................................. TURVAOHJEET Henkilökohtainen suojaus ............................................ Koneen turvalaitteet ..................................................... Yleiset turvaohjeet ....................................................... Yleiset työohjeet .......................................................... ASENNUS Ohjaimen asennus ....................................................... Terän irrotus ja asennus ...............................................

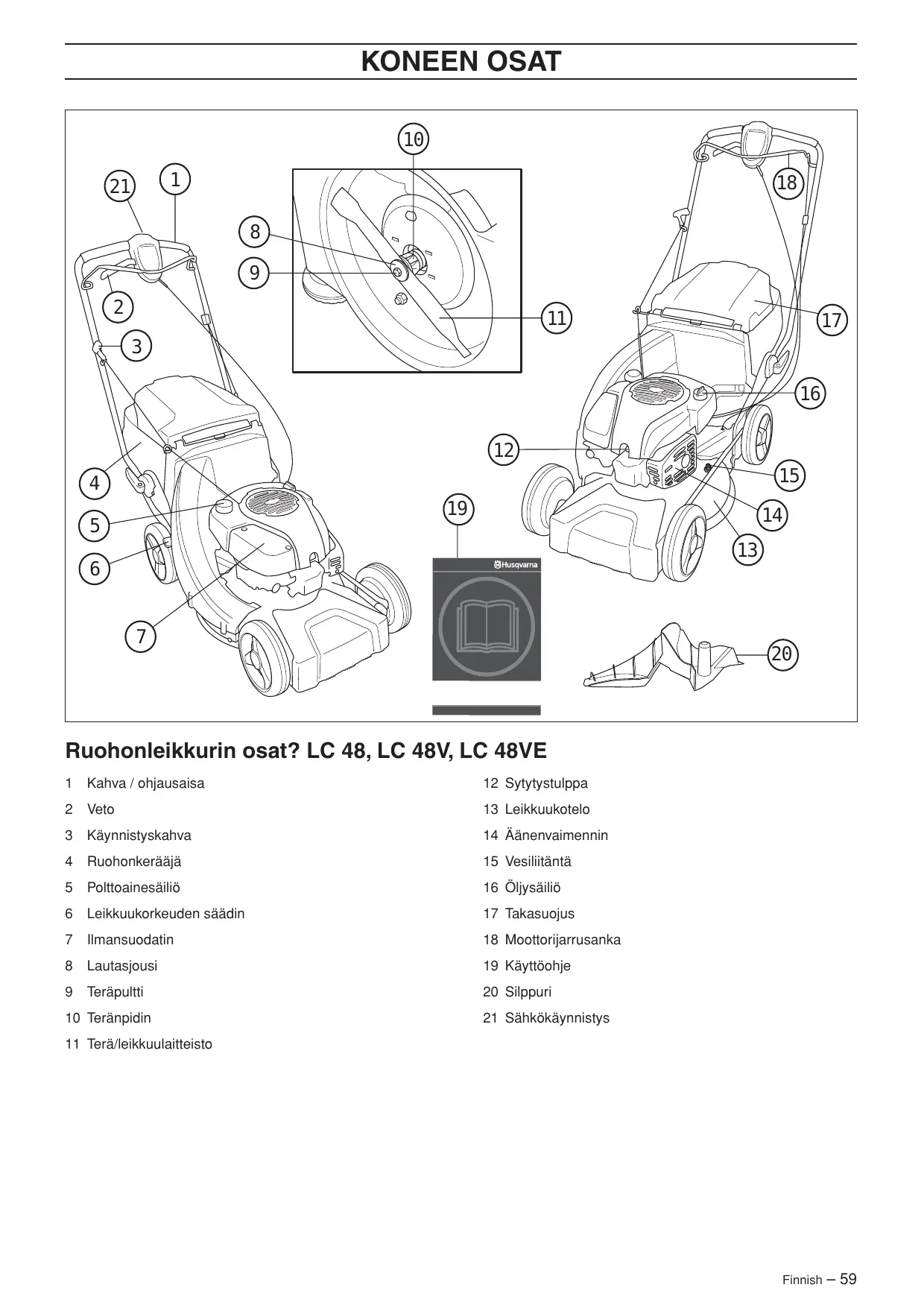

Kahva / ohjausaisa 12 Sytytystulppa

Veto 13 Leikkuukotelo

Käynnistyskahva 14 Äänenvaimennin

Ruohonkerääjä 15 Vesiliitäntä

Polttoainesäiliö 16 Öljysäiliö

Leikkuukorkeuden säädin 17 Takasuojus

Lautasjousi 19 Käyttöohje

Teräpultti 20 Silppuri 10 Teränpidin 21 Sähkökäynnistys 11 Terä/leikkuulaitteisto Finnish – 59 KONEEN OSAT

Ruohonleikkurin osat? LB 48, LB 48V

Kahva / ohjausaisa 10 Terä/leikkuulaitteisto

Käynnistyskahva 12 Leikkuukotelo

Polttoainesäiliö 13 Äänenvaimennin

Leikkuukorkeuden säädin 14 Vesiliitäntä

Ilmansuodatin 15 Öljysäiliö

Teräpultti 17 Käyttöohje

Teränpidin 18 Sivuviskuri 60 – Finnish TURVAOHJEET Henkilökohtainen suojaus

VAROITUS! Koneen kaikenlaisessa käsittelyssä on käytettävä henkilökohtaisia suojaimia.

Käsineitä on käytettävä tarvittaessa, esim. terälaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessä.

Käytä aina lujia pitkiä housuja. Älä käytä lyhyitä housuja tai sandaaleja, äläkä kulje paljasjaloin. Moottorijarrusanka Moottorijarrun tehtävänä on pysäyttää moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysähtyä.

Tarkasta, että moottorijarru toimii oikein ja on vahingoittumaton. Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, että terät eivät osu maahan tai muihin esineisiin. Anna täyskaasu ja päästä sitten jarrusanka. Moottorijarrun tulee olla siten säädetty, että moottori pysähtyy 3 sekunnin kuluessa. Äänenvaimennin

Käytä luistamattomia ja tukevia saappaita tai kenkiä. Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Vaatteiden pitää olla ihonmyötäisiä, mutta ne eivät saa vaikeuttaa liikkumista.

Koneen turvalaitteet Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus. Katso luvusta Koneen osat, missä nämä koneet sijaitsevat koneessasi.

VAROITUS! Älä koskaan käytä konetta, jonka turvalaitteet ovat vialliset. Noudata tässä osassa lueteltuja tarkastus-, kunnossapitoja huolto-ohjeita. Alueilla, joissa on lämmin ja kuiva ilmasto, voi tulipalovaara olla ilmeinen. Näillä alueilla voidaan laeilla ja vaatimuksilla säätää, että äänenvaimentimessa on mm. oltava hyväksytty kipinänsammutusverkko. Äänenvaimentimen tarkastuksessa, kunnossapidossa ja huollossa on tärkeä noudattaa annettuja ohjeita.

Leikkuukotelo ja suojakotelo Suojakotelo on suunniteltu pienentämään puristumisvammojen vaaraa sekä pysäyttämään rikkoutuneen käyttöhihnan. Tarkasta, että suojakotelo on ehjä ja hyvin kiinnitetty. VAROITUS! Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia! VAROITUS! Äänenvaimennin on erittäin kuuma käytön aikana ja hetken aikaa sen jälkeen. Älä koske kuumaan äänenvaimentimeen!

Älä koskaan käytä konetta, jonka äänenvaimennin on rikki.

Tarkasta, että äänenvaimennin on kiinni ja että se on ehjä. Leikkuukotelo on suunniteltu vähentämään tärinöitä ja pienentämään viiltovammojen riskejä. Tarkasta, että leikkuukotelo on ehjä eikä siinä ole näkyviä vaurioita, esim. halkeamia materiaalissa. Finnish – 61 TURVAOHJEET Terälaite

Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen. Huolehdi, että terä ovat aina hyvin hiottu ja oikein tasapainotettu. Katso myös otsikon Kunnossapito alla olevat ohjeet. Tarkasta terälaite. Älä koskaan käytä tylsää, lohjennutta tai vaurioitunutta laitetta. Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja kunnossapito-, tarkastus- ja huolto-ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso otsikon Kunnossapito alla annetut ohjeet. Aina ennen käyttöä:

Tarkasta myös, että teräpultti on ehjä ja että moottorin akseli ei ole käyrä.

Terän ja teränpitimen vaihdon yhteydessä aluslevy ja lautasjousi on aina vaihdettava.

VAROITUS! Älä koskaan käytä konetta, jos sen turvalaitteet ovat rikki. Koneen turvalaitteet on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

Tarkasta, että moottorijarru toimii oikein ja on vahingoittumaton. Katso ohjeet otsikon Jarrutehon tarkastus alta.

Tarkasta, että kaikki kahvat ja säätimet ovat vahingoittumattomia ja puhtaita öljystä.

Tarkasta, että äänenvaimennin on kiinni ja että se on ehjä.

Tarkasta, että ruohonleikkurin kaikki osat on kiristetty ja ne eivät ole vahingoittuneet tai poissa.

Tarkasta, että terä on kunnossa ja ettei siinä ole halkeamia. Vaihda terä tarvittaessa. Käynnistys

Ruohonleikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Ainoa laitteet, joiden käyttölähteenä moottoriyksikköä saatte käyttää, ovat luvussa Tekniset tiedot suosittelemamme terät.

Älä koskaan käytä konetta, jos olet väsynyt, nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niitä uhkaavista vaaroista

Koneen kaikenlaisessa käsittelyssä on käytettävä henkilökohtaisia suojaimia. Katso ohjeet otsikon Henkilökohtainen suojaus alta.

Älä koskaan käytä konetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.

Älä koskaan käytä muita kuin tässä käyttöohjeessa suositeltuja lisävarusteita. Katso otsikoiden Terälaite ja Tekniset tiedot alla annetut ohjeet.

VAROITUS! Viallinen terälaite voi lisätä onnettomuuksien vaaraa. 62 – Finnish VAROITUS! Moottorin pakokaasujen pitkäaikainen sisäänhengittäminen voi olla terveydelle vaarallista.

Älä koskaan käynnistä ruohonleikkuria ilman, että terä ja kaikki kotelot ovat oikein asennetut.

Älä koskaan käynnistä konetta sisätiloissa. Tiedosta moottorin pakokaasujen sisäänhengittämiseen liittyvä vaara.

Varmista, että työskentelyalue on riittävästi valaistu, jotta työympäristö on turvallinen.

Tarkkaile ympäristöä ja varmista, ettei terälaite pääse osumaan ihmisiin tai eläimiin. Käyttäjä vastaa vaaratilanteista tai riskeistä, joille ihmiset ja omaisuus saattavat joutua alttiiksi.

Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, että terät eivät osu maahan tai muihin esineisiin.

Älä koskaan kiedo käynnistysnarua kätesi ympärille. VAROITUS! Moottorin käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrkytyksestä johtuvan kuoleman.

Katso ohjeet otsikon Käynnistys ja pysäytys alla annetut ohjeet. TURVAOHJEET Polttoaineturvallisuus Yleiset työohjeet (Tankkaus/Säilytys)

VAROITUS! Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja. Noudata varovaisuutta polttoainetta ja moottoriöljyä käsitellessäsi. Muista palo-, räjähdys- ja sisäänhengitysvaarat.

Älä koskaan tankkaa konetta moottorin käydessä.

Huolehdi hyvästä ilmanvaihdosta tankkauksen ja öljyntäytön yhteydessä.

Siirrä kone vähintään 3 metrin päähän tankkauspaikalta ennen käynnistämistä. VAROITUS! Tässä luvussa käsitellään ruohonleikkurin käytön perustavanlaatuisia turvallisuusmääräyksiä. Annetut tiedot eivät voi koskaan korvata osaamista, jonka ammattimies on hankkinut koulutuksessa ja käytännön työssä. Kun joudut tilanteeseen, jossa käytön jatkaminen tuntuu epävarmalta, on sinun kysyttävä neuvoa asiantuntijalta. Käänny jälleenmyyjäsi, huoltokorjaamosi tai kokeneen ruohonleikkurinkäyttäjän puoleen. Älä tee mitään sellaista, mihin et katso taitosi riittävän! Yleiset turvamääräykset

Tarkkaile ympäristöä: - Varmistaaksesi, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan koneen hallintaan. - Estääksesi edellä mainittuja joutumasta leikkuulaitteiston kanssa kosketuksiin.

Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne. Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen.

Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynnissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

Vältä käyttöä epäsuotuisissa sääoloissa. Esimerkiksi tiheässä sumussa, rankkasateessa, kovassa tuulessa, pakkasessa jne. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan.

Varmista, että voit siirtyä ja seisoa turvallisesti. Katso, onko äkilliselle siirtymiselle esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.). Noudata suurta varovaisuutta viettävässä maastossa työskennellessäsi.

Ruohonleikkuria ei saa käyttää alueella, jonka kaltevuus on suurempi kuin 30 astetta.

Moottori tulee sammuttaa, kun se siirretään sellaisen alueen yli, jota ei leikata. Esimerkiksi hiekkakäytävät, kivetys, sora, asfaltti jne. Älä koskaan käynnistä konetta:

Jos koneelle on roiskunut polttoainetta tai moottoriöljyä. Pyyhi kaikki roiskeet pois ja anna bensiinin jäännösten haihtua.

Jos päällesi tai vaatteillesi on roiskunut polttoainetta tai moottoriöljyä. Vaihda vaatteet.

Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda. Kuljetus ja säilytys

Pitkäaikaisen säilytyksen ja kuljetuksen ajaksi polttoaineja moottoriöljysäiliöt tulee tyhjentää. Tiedustele lähimmältä huoltoasemalta, minne ylimääräisen polttoaineen ja moottoriöljyn voi toimittaa.

Säilytä ruohonleikkuri ja polttoaine niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin kipinöiden tai avotulen kanssa. Esimerkiksi sähkökoneet, sähkömoottorit, sähkökytkimet/virtakatkaisimet, lämpökattilat tai vastaavat.

Polttoaine on säilytettävä siihen erityisesti tarkoitetuissa ja hyväksytyissä astioissa. Jarrukahva ei saa koskaan olla pysyvästi kiinnitettynä kahvaan, kun kone on käynnissä. Noudata yllä mainittuja kohtia, mutta älä koskaan käytä ruohonleikkuria ilman mahdollisuutta avun pyytämiseen onnettomuustapauksessa. Finnish – 63 TURVAOHJEET Perusleikkaustekniikka

VAROITUS! Huolehdi, etteivät kädet ja jalat koske terälaitteeseen, kun moottori on käynnissä. Yleistä Leikkuukorkeus Sammuta moottori, ennen kuin muutat leikkuukorkeutta. Leikkuukorkeuden säätö, viisi asentoa, mm

Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä.

Ruohonleikkuria ei saa käyttää alueella, jonka kaltevuus on suurempi kuin 30 astetta.

Kaltevassa maastossa on kulku-urat tehtävä kohtisuoraan rinteeseen nähden. Rinnettä on paljon helpompi raivata poikkisuuntaan kuin ylhäältä alas.

Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.

Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynnissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta. Leikkuukorkeuden säätö

Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen. Käyrä akseli aiheuttaa epätasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, että terä irtoaa. Sammuta moottori, ennen kuin muutat leikkuukorkeutta.

Jos terälaite osuu johonkin vieraaseen esineeseen, tai jos kone alkaa täristä, pysäytä kone. Irrota sytytysjohto sytytystulpasta. Tarkasta, ettei kone ole vaurioitunut. Korjaa mahdolliset vauriot.

Älä koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Tämä on tärkeää erityisesti kuivien kausien aikana. Leikkaa ensin suurella leikkuukorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruoho on hyvin pitkää, aja hitaasti ja leikkaa tarvittaessa kaksi kertaa.

Älä säädä leikkuukorkeutta liian matalaksi, sillä silloin terät voivat osua maahan epätasaisissa kohdissa. Säädä leikkuukorkeus leikkurin oikealla puolella olevalla leikkuukorkeuden säätövivulla.

Jos haluat laskea leikkauskorkeutta, siirrä vipua oikealle ja sitten eteenpäin.

Jos haluat nostaa leikkauskorkeutta, siirrä vipua oikealle ja sitten taaksepäin. Älä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltävä. Ole erityisen varovainen vetäessäsi konetta itseäsi kohti työn aikana. 64 – Finnish Älä säädä leikkuukorkeutta liian matalaksi, sillä silloin terät voivat osua maahan epätasaisissa kohdissa. ASENNUS Ohjaimen asennus Kerääjän asennus Kun taitat ohjausaisan kokoon, pidä huolta etteivät kaapelit ja vaijerit vaurioidu. Nosta ohjausaisaa kunnes ohjausaisan ylempi putkirakenne tulee ohjausaisan alemman osan keskelle. Kiristä vääntimet hyvin. Terän irrotus ja asennus

VAROITUS! Käytä aina tukevia käsineitä leikkuulaitteistoa huoltaessasi ja kunnostaessasi. Terät ovat hyvin teräviä ja viiltovammoja voi syntyä hyvin helposti. Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä. Tyhjennä aina polttoainesäiliö, ennen kuin käännät ruohonleikkurin kyljelleen. Irrotus

Irrota terän kiinnityspultti.

Irrota pultti, aluslevy ja lautasjousi.

Ota terä pois. Asennus

Aseta terä niin, että leikkausreunat osoittavat pyörimissuuntaan.

Asenna lautasjousi, varmista että se keskittyy kunnolla moottoriakselille.

Asenna aluslevy ja kiristä pultti huolellisesti. Pultti tulee kiristää momentilla 45-60 Nm.

Nosta takasuojus ja ripusta ruohosäiliö ylös. Finnish – 65 ASENNUS Sivuviskuri LB48, LB48V, -laitetta voidaan käyttää sivuviskurin kanssa asentamalla sivuviskuri leikkuukanteen. Nosta sivusuojus ja aseta sivuviskuri akselille. Silppuritoiminto LB48, LB48V, on ruohonleikkuri, jossa on silppuritoiminto. LC48, LC48V, LC 48VE -laitetta voidaan käyttää silppuritoiminnon kanssa seuraavasti: Nosta takasuojus ja nosta säiliö pois. Aseta silppuri keräyskanavaan. Sulje suojus ja varmista, että se sulkeutuu lujasti silppurin kanssa. 66 – Finnish

POLTTOAINEEN KÄSITTELY

Polttoaine VAROITUS! Huolehdi hyvästä ilmanvaihdosta polttoaineita käsiteltäessä.

VAROITUS! Seuraavat turvatoimet vähentävät tulipalon vaaraa: Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle. Bensiini

Tankkaus Käytä lyijytöntä laatubensiiniä. Lyijyllistä bensiiniä voidaan käyttää, mikäli lyijytöntä bensiiniä ei ole saatavilla. Älä koskaan tankkaa moottorin käydessä.

Käytä vähintään 77-oktaanista polttoainetta. Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti.

Jos konetta ei käytetä pitkään aikaan, on polttoainesäiliö tyhjennettävä ja puhdistettava. Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen. Moottoriöljy Tarkasta öljymäärä ennen ruohonleikkurin käynnistämistä. Liian vähäinen öljymäärä voi aiheuttaa vakavia moottorivahinkoja.

HUSQVARNAn nelitahtiöljyllä saavutat parhaan tuloksen ja toiminnan.

Jos HUSQVARNAn nelitahtiöljyä ei ole saatavilla, voidaan käyttää muuta hyvälaatuista nelitahtiöljyä. Kysy jälleenmyyjältä neuvoa öljylaadun valinnassa. Yleisesti suositellaan öljyä SAE 30.

Siirrä aina kone tankkauspaikalta ennen käynnistämistä. Älä täytä bensiiniä liikaa. Jätä tilaa noin 35 mm tankin korkin alle niin, että polttoaine pääsee laajentumaan. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi. Puhdista polttoaine- ja öljysäiliöt säännöllisesti. Polttoainesuodatin on vaihdettava vähintään kerran vuodessa. Säiliöissä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä. Siirrä kone aina noin 3 metrin päähän tankkauspaikalta ennen käynnistystä. Älä koskaan käytä kaksitahtimoottoreille tarkoitettua öljyä. Tarkasta öljymäärä ennen ruohonleikkurin käynnistämistä. Liian vähäinen öljymäärä voi aiheuttaa vakavia moottorivahinkoja. Öljymäärä Kierrä öljyntäyttökorkki auki ja tarkasta öljymäärä korkissa olevasta mittatikusta. Öljyntäyttökorkin on oltava kierrettynä kokonaan pohjaan asti, jotta öljymäärästä saadaan oikea kuva. Jos öljymäärä on vähäinen, täytä moottoriöljyä öljytikun ylätasoon asti.

Käytä ainoastaan suositeltua moottoriöljyä. Katso luku Tekniset tiedot. Finnish – 67

KÄYNNISTYS JA PYSÄYTYS

Käynnistys ja pysäytys

VAROITUS! Ennen käynnistystä on huomioitava seuraavaa: Veto Koneet ovat itseliikkuvia ja takavetoisia. Kytke veto pyöriin vetämällä kytkinvipua itseesi päin. Älä käynnistä ruohonleikkuria, elleivät terä ja kaikki kotelot ole asennettuina. Terä voi muuten irrota ja aiheuttaa henkilövahinkoja. Siirrä aina kone tankkauspaikalta ennen käynnistämistä. Vetomoottori on portaattomasti säädettävissä Aseta kone tukevalle alustalle. Varmista, ettei terälaite pääse osumaan mihinkään esineeseen. Varmista, ettei työalueella ole asiaankuulumattomia. Käynnistys Varmista, että sytytyskaapeli on hyvin kiinni sytytystulpassa. Vedä moottorijarrusanka kokonaan ylempää kahvaa vasten vasemmalla kädellä. Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat) ja vedä sen jälkeen nopein ja voimakkain vedoin. Älä koskaan kiedo käynnistysnarua kätesi ympärille. HUOM! Älä vedä käynnistysnarua täysin ulos äläkä irrota otetta käynnistyskahvasta, kun naru on täysin ulkona. Tämä voi vaurioittaa konetta. Malleissa LC 48VE on sähkökäynnistys, jota käytetään seuraavasti.

Ennen sähkökäynnistyksen ensimmäistä käyttöä on ladattava akku. Katso otsikon Kunnossapito alla annetut ohjeet.

Paina moottorijarrusanka ohjausaisaa vasten.

Aseta virta-avain lukkoon ja paina näppäintä. 68 – Finnish Pysäytys Moottori pysähtyy, kun moottorijarrusanka vapautetaan. Tyhjennä ruohonkerääjä, LC48, LC48V, LC 48VE

Nosta takasuojus ja nosta säiliö pois.

Käännä säiliötä niin, että kaikki ruoho tyhjenee siitä. KUNNOSSAPITO Kunnossapito karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,5 mm. Sytytystulppa on vaihdettava suunnilleen kuukauden käytön jälkeen, tarvittaessa aikaisemmin. 0,5 mm

VAROITUS! Varmista ennen koneen puhdistusta, korjausta tai tarkastusta, että terälaite on pysähtynyt. Irrota sytytysjohto sytytystulpasta. Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä. Ilmansuodatin Puhdistamalla ilmansuodatin säännöllisesti pölystä ja liasta vältetään seuraavat ongelmat:

Epätavallisen korkea polttoaineenkulutus. Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava. HUOM! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin. Äänenvaimennin Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja palavaa materiaalia. Tarkasta säännöllisesti, että äänenvaimennin on kunnolla kiinni koneessa. Älä koskaan käytä konetta, jonka äänenvaimennin on rikki. Ilmansuodattimen puhdistus Ota ilmansuodatinkotelo pois Terä Ota ilmansuodatin pois ja tarkasta, että se on ehjä. Mikäli se on huono, vaihda uusi ilmansuodatin.

Puhdista suodatin naputtamalla suodatinta tasaista alustaa vasten. Älä koskaan käytä liuotinta, joka sisältää petrolia, esim. fotogeeniä, tai paineilmaa suodattimen puhdistukseen. VAROITUS! Käytä aina lujatekoisia suojakäsineitä terälaitetta korjatessasi. Veitsiterät ovat erittäin terävät ja aiheuttavat erittäin helposti viiltohaavoja. On tärkeää, että terä on terävä ja tasapainossa. Irrota terän kiinnityspultti ja toimita terä vähintään kerran vuodessa huoltokorjaamoon hiottavaksi ja tasapainotettavaksi. Sopiva ajankohta tälle on leikkuukauden lopussa. Varmista asennuksessa, että ilmansuodatin kiinnittyy tiiviisti suodattimen pitimeen. Sytytystulppa

VAROITUS! Äänenvaimennin on erittäin kuuma käytön aikana ja hetken aikaa sen jälkeen. Älä koske kuumaan äänenvaimentimeen! Jos terä tai teränpidin pitää vaihtaa, myös teräpultti, aluslevy ja lautasjousi on vaihdettava. Kun asennat terän takaisin, kiristä pultti momentilla 45-60 Nm. Katso otsikon Asennus alla annetut ohjeet. Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta aina ennen muita toimenpiteitä sytytystulppa. Jos sytytystulppa on Finnish – 69 KUNNOSSAPITO Jos terä osuu vieraisiin esineisiin kuten kiviin, juuriin tai vastaaviin, terä luistaa teränpitimessä. Siksi teränpitimen vastepinta voi näyttää vähän kuluneelta, se kuuluu asiaan. Se on turvajärjestely, joka vähentää moottoriakselin vääristymisriskiä. Akun lataus Akku voidaan ladata seuraavasti:

Työnnä lukitus auki ja poista akun suojus.

Avaa akkukaapelin liitännät.

Kytke akkulaturi ja lataa akkua enintään 24 tunnin ajan. Öljynvaihto Moottoriöljy on vaihdeltava joka vuosi ja 25 käyttötunnin välein. Tee öljynvaihto seuraavasti:

Tyhjennä polttoainesäiliö käyttämällä konetta kunnes säiliö on tyhjä.

Jos teriin tarttuu jotakin työskentelyn aikana, sammuta moottori ja odota, että se pysähtyy kokonaan, ennen kuin alat puhdistaa teriä. Irrota sytytystulpan johto sytytystulpasta.

Irrota terän kiinnityspultti.

Irrota ruuvit, jotka pitävät suojakotelon paikallaan, ja nosta kotelo pois. max 24 h Veto ja vaihdelaatikko

Kierrä öljyntäyttökorkki irti. LC 48V, LC 48VE

Nosta takasuojus ja nosta säiliö pois.

Poista keräyskannen 4 ruuvia ja nosta kansi pois. Öljy voidaan poistaa alapuolelta irrottamalla öljytulppa. Älä unohda laittaa öljytulppaa takaisin, ennen kuin lisäät öljyä. Tiedustele lähimmältä huoltoasemalta, minne ylimääräisen moottoriöljyn voi toimittaa.

Lisää uutta, hyvälaatuista öljyä. Katso luku Tekniset tiedot.

Tarkasta öljymäärä öljyntäyttökorkin mittatikulla.

Öljyntäyttökorkin on oltava kierrettynä kokonaan pohjaan asti, jotta öljymäärästä saadaan oikea kuva. Jos öljymäärä on vähäinen, täytä moottoriöljyä öljytikun ylätasoon asti. LC 48V, LC 48VE, LB 48V

Varmista, että pyörät ja pyöränakselit ovat puhtaat, eikä niissä ole lehtiä, ruohoa jne. Myös vedon vaihdelaatikon ympäristö on tärkeä pitää puhtaana.

Pujota sitten suojus ylöspäin.

Kierrä öljyntäyttökorkki kiinni. 70 – Finnish KUNNOSSAPITO

Puhdista vaihdelaatikko harjalla. Tarkasta myös, ettei käyttöhihnassa ja hihnapyörässä ole vaurioita, kuten esim. halkeamia.

Puhdista käynnistimen ilmanottoaukot. Tarkasta käynnistin ja käynnistysnaru.

Tarkasta, että ruuvit ja mutterit ovat kireällä.

Tarkasta terälaite. Älä koskaan käytä tylsiä, lohjenneita tai vaurioituneita veitsiteriä. Viikoittaiset toimenpiteet

Leikkuukannen puhdistaminen

Liitä vesiletku leikkuukannen liittimeen.

Kaavi loput pois koneen mukana tulleella kaapimella.

Puhdista ilmansuodatin. Vaihda tarvittaessa.

Puhdista sytytystulppa. Tarkasta, että kärkiväli on 0,51 mm.

Puhdista sylinterin jäähdytysrivat. Kuukausittaiset toimenpiteet

Kytkentävaijerin säätäminen Kytkentävaijeri säädetään kiertämällä säätöruuvia. Alla on annettu joitakin yleisiä hoito-ohjeita. Päivittäiset toimenpiteet

Tarkasta, että käyttöhihnan on ehjä eikä siinä ole näkyviä vaurioita.

Puhdista vaihdelaatikko.

Tarkasta polttoainesuodatin ja polttoaineletku. Vaihda tarvittaessa.

Puhdista polttoainesäiliö sisäpuolelta. ION

Tarkasta, että moottorijarrusanka toimii turvallisesti.

Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista. Finnish – 71 TEKNISET TIEDOT Tekniset tiedot LC 48 LC 48V LB 48 LB 48V LC 48VE Moottori Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Sylinteritilavuus, cm3

Sytytysjärjestelmä Sytytystulppa Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Kärkiväli, mm 0,5 0,5 0,5 0,5 0,5 1,2 1,2 1,2 1,2 1,2 Polttoaine-/voitelujärjestelmä Polttoainesäiliön tilavuus, litraa Öljysäiliön tilavuus, litraa 0,6 0,6 0,6 0,6 0,6 Moottoriöljy SAE 30 SAE 30 SAE 30 SAE 30 SAE 30

Paino Ruohonleikkuri, tyhjät säiliöt, kg Äänen taso (ks. huom. 2) Äänenpainetaso käyttäjän korvan tasalla, dB(A) Melupäästöt (ks. huom. 1) Äänentehotaso, mitattu dB(A)

Äänentehotaso, taattu LWA dB(A) 96

Tärinätasot (ks. huom. 2) Kahva vasen, m/s2 6,0 6,0 2,7 2,7 6,0 Kahva oikea, m/s2 5,0 5,0 4,7 4,7 5,0 Leikkuujärjestelmä 3 in 1 3 in 1 2 in 1 2 in 1 3 in 1 Leikkuukorkeuden säätö, viisi asentoa, mm 25-70 25-70 25-70 25-70 25-70 Leikkuuleveys, mm

Terä Kiinteä Kiinteä Kiinteä Kiinteä Kiinteä

5,4 5,4 Leikkuu Veto Nopeus, km/h Huom. 1: Melupäästö ympäristöön äänentehona (LWA) EY-direktiivin 2000/14/EG mukaisesti mitattuna. Huom. 2: Tärinä ja äänenpaine mitattu standardin EN 836:1997/A2:2001 mukaisesti 72 – Finnish TEKNISET TIEDOT EY-vaatimustenmukaisuusvakuutus (Koskee ainoastaan Eurooppaa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, vakuuttaa täten, että moottoriruohonleikkurit Husqvarna LC 48, LC 48V, LC 48VE, LB 48 ja LB48 V alkaen sarjanumerosta 081500001 vastaavat NEUVOSTON DIREKTIIVIN määräyksiä: - 22. kesäkuuta 1998 ”koskien koneita” 98/37/EG. - 15. joulukuuta 2004 ”sähkömagneettista yhteensopivuutta koskeva” direktiivi 2004/108/EEC. - 8. toukokuuta 2000 ”koskien melupäästöä ympäristöön” 2000/14/EG. Katso melupäästöjä koskevat tiedot luvusta Tekniset tiedot. Rekisteröity elin 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Ruotsi, on julkaissut raportteja koskien vaatimustenmukaisuuden arviointia 8. toukokuuta 2000 annetun ulkona käytettävien laitteiden melupäästöjä ympäristöön koskevan neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti. Sertifikaattien numerot ovat: 01/901/071 - Husqvarna LC 48, LC 48V 01/901/072 - Husqvarna LB 48, LB 48V 01/901/084 - Husqvarna LC 48VE Huskvarna 13. lokakuuta 2008 Bengt Ahlund, kehityspäällikkö Finnish – 73
