Type de produit	Objectif zoom téléobjectif
Marque	Fujifilm
Modèle	XC50-230mmF4.5-6.7 OIS II
Monture	Fujifilm X
Focale	50-230 mm (équivalent 24x36 : 76-350 mm)
Ouverture max	f/4.5-6.7
Ouverture min	f/22
Construction optique	13 lentilles en 10 groupes (1 asphérique, 1 à dispersion extra faible)
Nombre de lamelles d'ouverture	7 (diaphragme circulaire)
Angle de champ	31,7° à 7,1°
Stabilisation d'image	Oui (OIS optique, activable depuis l'appareil)
Distance minimale de mise au point	1,1 m (normale) ; 1,1 m (macro)
Grossissement max	0,2×
Diamètre du filtre	58 mm
Dimensions (Diamètre × Longueur)	69,5 × 111 mm (W) ; 69,5 × 177 mm (T)
Poids (sans bouchons ni pare-soleil)	375 g
Accessoires fournis	Bouchon avant, bouchon arrière, pare-soleil
Entretien et nettoyage	Soufflette pour poussières ; chiffon doux avec éthanol ou nettoyant pour objectif ; ne pas utiliser de solvants
Sécurité	Ne pas regarder le soleil à travers ; éviter l'humidité ; ne pas démonter ; ranger à l'abri du soleil
Informations générales	Nécessite mise à jour firmware appareil pour pleine compatibilité

FOIRE AUX QUESTIONS - XC50-230mmF4.5-6.7 OIS II FUJIFILM

Comment installer l'objectif sur mon appareil Fujifilm ?

Consultez le manuel de votre appareil photo pour les instructions de montage. Alignez le repère rouge de l'objectif avec celui du boîtier, puis tournez l'objectif dans le sens des aiguilles d'une montre jusqu'au déclic.

Comment activer la stabilisation d'image (OIS) ?

La stabilisation optique de l'image s'active via le menu de prise de vue de l'appareil photo, en réglant l'option STABILISATEUR sur ON.

Quelle est la distance minimale de mise au point ?

En mode normal, la distance minimale est de 1,1 m. En mode macro, elle est également de 1,1 m.

Puis-je utiliser des filtres ? Quel diamètre ?

Oui, le diamètre du filtre est de 58 mm. Vous pouvez visser tout filtre compatible de cette taille.

Comment nettoyer les lentilles de l'objectif ?

Utilisez d'abord une soufflette pour enlever la poussière. Ensuite, pour les traces de doigts, frottez délicatement avec un chiffon doux propre imbibé d'éthanol ou de nettoyant pour objectif, en mouvements circulaires du centre vers l'extérieur.

Que faire si l'objectif ne fonctionne pas correctement ?

Vérifiez d'abord que le firmware de votre appareil photo est à jour. Consultez le site internet de Fujifilm pour les instructions de mise à jour. Si le problème persiste, contactez un représentant agréé.

Le pare-soleil est-il nécessaire ?

Le pare-soleil réduit les reflets parasites et protège la lentille frontale. Il est recommandé de l'utiliser pour améliorer la qualité d'image et protéger l'objectif.

Cet objectif est-il compatible avec les boîtiers Fujifilm X-Pro1 et X-E1 ?

Oui, mais Fujifilm conseille de lire la documentation en ligne spécifique pour ces modèles afin de garantir une compatibilité optimale.

Comment ranger l'objectif lorsqu'il n'est pas utilisé ?

Remettez les bouchons avant et arrière, et rangez l'objectif dans un endroit frais et sec, à l'abri de la lumière directe du soleil. Évitez les environnements humides pour prévenir la moisissure et la rouille.

Quel type d'ouverture possède cet objectif ?

L'ouverture est de type diaphragme circulaire à 7 lamelles, avec des incréments de 1/3 IL sur 15 arrêts (de f/4.5-6.7 à f/22).

MODE D'EMPLOI XC50-230mmF4.5-6.7 OIS II FUJIFILM

Consignes de sécurité

Nous vous remercions d'avoir acheté ceduit. Pour le faire réparer, inspecter ou tester, contactez votre représentant FUJIFILM.

• Veillez à utiliser correctement votre objectif. Pour cela, lisez attentivement les consignes de sécurité suivantes ainsi que le Manuel du propriétaire avant de commencer à vous en servir.
• Après avoir lu ces consignes de sécurité, rangez-les dans un endroit sûr.

Les icônes illustrées ci-dessous sont utilisées dans ce document pour indiquer la gravité des blessures ou dommages qui peuvent se produire si vous n'observez pas les informations indiquées par l'icône et donc utilisez ce produit de manière incorrecte.

AVERTISSEMENT

Cette icône indique que le fait de ne pas observer les informations mentionnées peut entraîner la mort ou des blessures graves.

Attention

Cette icône indique que le fait de ne pas observer les informations mentionnées peut provoquer des blessures ou endommager le matériel.

Les icônes illustrées ci-dessous sont utilisées pour indiquer la nature des instructions que vous devez observer.

Les icônes triangulaires vous indiquent que ces informations nécessitent votre attention (« Important »)

Les icônes circulaires barrées en diagonale vous informent que l'action indiquée est interdite (« Interdit »)

Les cercles pleins qui contiennent un goût d'exclamation vous informent que l'action doit être réalisée (« Requis »).

Avertissement

Ne l'utilisez pas dans une salle de bain ou une douche

Ne l'immergez pas et ne l'exposez à l'eau. Le non-respect de cette précaution peut provoquer un incendie ou une décharge électrique.

Avertissement

Ne le démontez pas

Ne le démontez pas (n'ouvrez pas son boîtier). Le non-respect de cette consigne peut provoquer un incendie, une décharge électrique ou des blessures par le mauvais fonctionnement du produit.

Ne touchez pas aux pièces intérieures

Dans le cas où le boîtier s'ouvrirait suite à une chute ou à un autre accident, ne touchez pas aux pièces mises à nu. Vous risquez sinon de recevoir une décharge électrique ou de vous blesser par la manipulation des pièces endommagées. Retirez immédiatement la batterie, en évitant de vous blesser ou de recevoir une décharge électrique, puis confiez le produit au revendeur d'origine pour le faire vérifier.

	AVERTISSEMENT
	Ne le placez pas sur des surfacesinstables. Il risque de tomberet de blesser quelqu’un.
	Ne regardez pas le soleil àtravers l’objectide l’appareil photo. Le non-respect de cette précautionpourrait entraîner une déficience visuelle permanente.
	ATTENTION
[SZC2]	Ne l’utilisez pas et ne lapas dans des lieux exposés à lavapeur, à la fumée ou qui sonttrès humides ou poussiéreux. Lenon-respect de cette consignepeut provoquer un incendie ouune décharge électrique
	Ne le laissez pas en plein soleillou dans des endroits exposés àdes températures très élevées,comme dans un véhicule fermépar grand soleil. Le non-res-pect de cette consigne peutprovoquer un incendie

		ATTENTION
	Conservez-le hors de des enfants en bas âge. Il peut provoquer des blessures s'il est laissé dans les mains d'un enfant.
[5XSW]	Ne le manipulez pas avec des mains mouillées. Vous risquez sinon de recevo électrique.
angez	Lorsque vous photographiez un sujet à contre-jour, gardez le soleil à l'extérieur du cadre. Les rayons du soleil focalisés dans l'appareil photo lorsque le soleil est à l'intérieur ou près du cadre peuvent provoquer des feux ou des brûlures.
[ACST]	Remettez les bouchons en place et rangez-le à l'abri du soleil lorsque vous ne l'utilisez pas. Les rayons du soleil focalisés par l'objectif peuvent provoquer des feux ou des brûlures.

portée

ATTENTION

Ne transportez pas l'appareil photo ou l'objectif lorsqu'ils sont fixés sur un trépied. Ils peuvent tomber ou taper d'autres objets et blesser quelqu'un.

Testé pour être en conformité avec les normes de la FCC POUR UNE UTILISATION RÉSIDENTIELLE OU DE BUREAU

Réglementation de la FCC : Cet appareil est conforme à la Partie 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférences dangereuses et (2) cet appareil doit accepter toute interférence reçue, y compris celle susceptible de provoquer un fonctionnement indésirable.

ATTENTION : Cet appareil a été testé et déclaré conforme aux normes d'un appareil numérique de Classe B, stipulées dans la Partie 15 de la réglementation de la FCC. Ces normes sont destinées à assurer une protection suffisante contre les interférences dangereuses dans le cadre d'une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio et peut, s'il n'est pas installé et utilisé conformément aux instructions, être à l'origine d'interférences dans les communications radio. Néanmoins, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines installations particulières. Si cet appareil est effectivement à l'origine d'interférences

nuisibles à la réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l'appareil, il est conseillé à l'utilisateur de remédier à cette situation en recourant à une ou plusieurs des mesures suivantes : - Réorienter ou repositionner l'antenne de réception. - Augmenter la distance entre l'appareil et le récepteur. - Brancher l'appareil dans une prise appartenant à un circuit différent de celui sur lequel le récepteur est branché. - Consulter le revendeur ou un technicien radio/télé qualifié pour obtenir de l'aide. - Tout changement ou modification apporté à l'appareil non approuvé expressément dans ce manuel pourrait annuler le droit d'utiliser cet appareil.

Remarques relatives à l'octroi d'autorisation : Pour être conforme à la Partie 15 de la réglementation de la FCC, ce produit doit être utilisé avec un câble A/V, un câble USB et un cordon d'alimentation CC avec torse de ferrite, tels que préconisés par FUJIFI IM.

ATTENTION : Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Instructions importantes relatives à la sécurité

• Veuillez lire ces instructions. • Veuillez conserver ces instructions. • Veuillez tenir compte de tous les avertissements. • Veuillez suivre toutes les instructions. - N'utilisez pas cet appareil à proximité d'eau (sauf si les produits sont étanches). - Nettoyez-le uniquement avec un chiffon sec. - Ne bloquez aucun des orifices d'aération. Installez cet

Installez cet appareil conformément aux instructions du fabricant.

• Ne l'installez pas à proximité de sources de chaleur telles que des radiateurs, des bouches de chaleur, des cuisinières ou d'autres appareils (y compris des amplificateurs) qui génèrent de la chaleur.
• Évitez de marcher ou de pincer le cordon d'alimentation, en particulier au niveau des fiches, des prises de courant et à l'endroit où ces éléments sortent de l'appareil.
• Utilisez uniquement les systèmes de fixation/accessoires préconisés par le fabricant.
• Débranchez cet appareil pendant les orages ou si vous ne l'utilisez pas pendant une période prolongée.
• Confiez toutes les opérations d'entretien à du personnel qualifié. L'entretien est requis lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fiche est endommagé, si du liquide a été renversé sur l'appareil ou que des objets lui sont tombés dessus, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou si vous l'avez fait tomber.

Élimination du matériel électrique et électronique chez les particuliers

Applicable à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Ce symbole sur le produit, ou dans le manuel et sur la garantie, et/ou sur son emballage, indique que l'appareil ne doit pas être traité comme un déchet ménager. Il doit être acheminé vers un point de collecte qui recycle le matériel électrique et électronique.

En vous assurant de la bonne élimination de ce produit, vous contribuerez à éviter des conséquences préjudiciables pour l'environnement et la santé de l'homme, qui peuvent être provoquées par l'élimination inappropriée de ce produit.

Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour obtenir plus d'informations sur le recyclage de ce produit, veuillez prendre contact avec votre mairie, la déchetterie la plus proche de votre domicile ou le magasin où vous l'avez acheté.

Applicable aux pays n'appartenant pas à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Si vous souhaitez jeter ce produit, y compris les piles ou les accumulateurs, veuillez prendre contact avec les autorités locales pour vous informer sur les moyens de retraitement existants.

Avant d'utiliser ce produit

Certaines fonctionnalités de l'objectif ne sont pas disponibles avec les versions moins récentes du firmware de l'appareil photo. Veillez à mettre à jour le firmware de l'appareil photo. Vous trouverez des instructions sur l'affichage de la version du firmware de l'appareil photo et sa mise à jour sur le site Internet suivant :

Si vous n'avez pas accès à un ordinateur, demandez de l'aide auprès du distributeur local indiqué dans le document « FUJIFILM Worldwide Network » fourni avec votre appareil photo.

Entretien

• Si l'objectif est équipé d'un pare-soleil, ne prenez pas, ni ne tenez l'appareil photo uniquement par ce pare-soleil.
• Veillez à ce que les contacts du signal de l'objectif restent propres.
• Utilisez une soufflète pour retirer la poussière

et les peluches des surfaces optiques. Pour effacer les taches et les traces de doigt, utilisez un tissu de coton propre et doux, imprégné d'un peu d'éthanol ou de nettoyant pour objectif, ou bien une lingette nettoyante pour objectif, et trou- nettoyez d'un mouvement circulaire du centre vers l'extérieur, en prenant soin à ne pas laisser de taches, ni à toucher le verre avec les doigts.

• N'utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l'objectif.
• Remettez en place les bouchons avant et arrière lorsque vous n'utilisez pas l'objectif.
• Si vous n'avez pas l'intention d'utiliser l'objectif avant longtemps, rangez-le dans un endroit frais et sec pour éviter la formation de moisissure et de rouille. Ne le rangez pas à la lumière directe du soleil anir avec de la haphthaliner ou de l'antimite.
• Veillez à garder l'objectif au sec. La formation de rouille sur les mécanismes internes peut provoquer des dommages irréparables.
• Laisser l'objectif dans des endroits extrêmement chauds peut l'endommager ou le déformer.

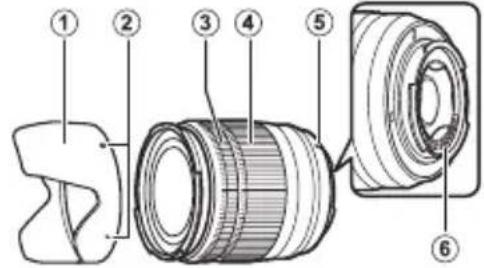

Descriptif de l'objectif

XC16-50mmF3.5-5.6 OIS II

① Pare-soleil ② Repères de fixation ③ Bague de mise au point ④ Bague de zoom

⑤ Repères de fixation (focale) ⑥ Contacts du signal de l'objectif ⑦ Bouchon avant de l'objectif ⑧ Bouchon arrière de l'objectif

Accessoires fournis

• Bouchon avant d'objectif • Bouchon arrière d'objectif

- Pare-soleil

Fixation de l'objectif

Consultez le manuel de l'appareil photo pour savoir comment installer et retirer les objectifs. Notez que ce produit n'est pas compatible avec les objectifs dotés d'une monture X.

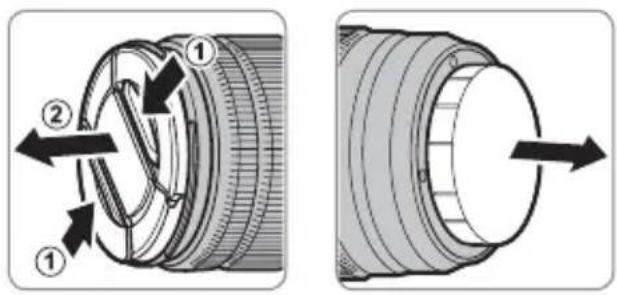

Retrait des bouchons

Retirez les bouchons comme indiqué.

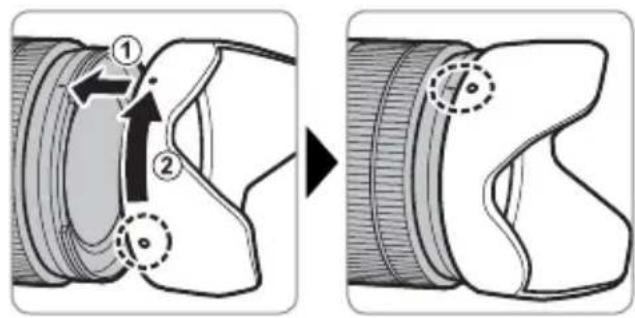

Fixation du pare-soleil

Lorsqu'ils sont fixés, les pare-soleil réduisent les reflets parasites et protègent la lentille frontale.

Tournez la bague de zoom vers la gauche pour effectuer un zoom arrière, ce qui réduit le grossissement et augmente la zone visible dans le cadre. Tournez la bague vers la droite pour effectuer un zoom avant, ce qui augmente le grossissement et permet au sujet d'occuper une plus grande partie du cadre.

Zoom arrière

Reportez-vous au manuel de l'appareil photo.

Il est aussi conseillé aux utilisateurs des X-Pro1 et X-E1 de lire la documentation disponible en ligne à l'URL suivante:

Stabilisation d'image optique (OIS)

La stabilisation optique de l'image peut être activée avec l'option STABILISATEUR du menu de prise de vue de l'appareil photo.

Caractéristiques

Type	XC16-50mmF3.5-5.6 OIS II	XC50-230mmF4.5-6.7 OIS II
Construction optique	12 lentilles en 10 groupes (dont 3 lentilles asphériques et 1 lentilles à dispersion extra faible)	13 lentilles en 10 groupes (dont 1 lentilles asphériques et 1 lentilles à dispersion extra faible)
Focale (équivalent au format 35 mm)	f=16–50 mm (24–76 mm)	f=50–230 mm (76–350 mm)
Angle de champ 83,2°–31,7° 31,7°–7,1°
Ouverture max. f/3,5–5,6 f/4,5–6,7
Ouverture min. f/22 f/22
Contrôle de l'ouvertureNombre de lamellesIncréments	7 (ouverture de diaphragme circulaire)1⁄3 IL (17 arrêts)	7 (ouverture de diaphragme circulaire)1⁄3 EV (15 arrêts)
Plage de mise au point	Normale: 0,6 m – ∞(Plage de zoom)Macro: 15 cm–10 m (W); 35 cm–10 m (T)	Normale: 1,1 m – ∞(Plage de zoom)Macro: 1,1 m–3 m
Grossissement max.	W: 0,2 ×	T: 0,2 ×
Dimensions extérieures:Diamètre × Longueur* (environ)* distance à partir du plan d'appui de la monture d'objectif de l'appareil photo	W: ø62,6 × 65,2 mmT: ø62,6 × 98,3 mm	W: ø69,5 × 111 mmT: ø69,5 × 177 mm
Poids* (environ)* sans les bouchons et le pare-soleil	195 g	375 g
Diamètre du filtre	ø58 mm ø58 mm

Des améliorations peuvent être apportées aux caractéristiques et au design sans avis préalable. Du fait de la construction de l'objectif, « l'indicateur de distance » affiché par l'appareil photo peut dans certains cas différer de la distance de mise au point réelle. N'utilisez « l'indicateur de distance » qu'à titre indicatif.
