XC50-230mmF4.5-6.7 OIS II - объектив FUJIFILM - Бесплатное руководство пользователя

Тип продукта	Зум-объектив телефото
Бренд	Fujifilm
Модель	XC50-230mmF4.5-6.7 OIS II
Крепление	Fujifilm X
Фокусное расстояние	50-230 мм (эквивалент 35мм: 76-350 мм)
Максимальная диафрагма	f/4.5-6.7
Минимальная диафрагма	f/22
Оптическая конструкция	13 линз в 10 группах (1 асферическая, 1 со сверхнизкой дисперсией)
Количество лепестков диафрагмы	7 (круговая диафрагма)
Угол поля зрения	31,7° до 7,1°
Стабилизация изображения	Да (оптическая стабилизация OIS, включается с камеры)
Минимальное расстояние фокусировки	1,1 м (нормальное); 1,1 м (макро)
Максимальное увеличение	0,2×
Диаметр фильтра	58 мм
Размеры (Диаметр × Длина)	69,5 × 111 мм (Ш); 69,5 × 177 мм (Т)
Вес (без крышек и бленды)	375 г
В комплекте	Передняя крышка, задняя крышка, бленда
Уход и чистка	Груша для пыли; мягкая ткань с этанолом или чистящим средством для линз; не используйте растворители
Безопасность	Не смотреть через объектив на солнце; избегать влажности; не разбирать; хранить вдали от прямых солнечных лучей
Общая информация	Требуется обновление прошивки камеры для полной совместимости

Часто задаваемые вопросы - XC50-230mmF4.5-6.7 OIS II FUJIFILM

Как установить объектив на камеру Fujifilm?

Обратитесь к руководству камеры для получения инструкций по установке. Совместите красную метку объектива с меткой на корпусе, затем поверните объектив по часовой стрелке до щелчка.

Как включить стабилизацию изображения (OIS)?

Оптическая стабилизация изображения включается через меню съемки камеры, установив параметр СТАБИЛИЗАТОР в положение ON.

Какое минимальное расстояние фокусировки?

В обычном режиме минимальное расстояние составляет 1,1 м. В режиме макро оно также составляет 1,1 м.

Можно ли использовать фильтры? Какой диаметр?

Да, диаметр фильтра составляет 58 мм. Вы можете накрутить любой совместимый фильтр этого размера.

Как чистить линзы объектива?

Сначала используйте грушу для удаления пыли. Затем для следов от пальцев аккуратно протрите мягкой чистой тканью, смоченной этанолом или чистящим средством для линз, круговыми движениями от центра к краям.

Что делать, если объектив работает неправильно?

Сначала проверьте, что прошивка вашей камеры обновлена. Посетите сайт Fujifilm для получения инструкций по обновлению. Если проблема не исчезнет, обратитесь к авторизованному представителю.

Нужна ли бленда?

Бленда уменьшает блики и защищает переднюю линзу. Рекомендуется использовать ее для улучшения качества изображения и защиты объектива.

Совместим ли этот объектив с камерами Fujifilm X-Pro1 и X-E1?

Да, но Fujifilm рекомендует прочитать специальную онлайн-документацию для этих моделей, чтобы обеспечить оптимальную совместимость.

Как хранить объектив, когда он не используется?

Наденьте переднюю и заднюю крышки, храните объектив в прохладном и сухом месте, защищенном от прямых солнечных лучей. Избегайте влажной среды для предотвращения плесени и ржавчины.

Какой тип диафрагмы у этого объектива?

Диафрагма круговая с 7 лепестками, с шагом 1/3 EV на 15 ступеней (от f/4.5-6.7 до f/22).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XC50-230mmF4.5-6.7 OIS II FUJIFILM

В целях безопасности

Перед использованием изделия прочтите данные примечания

Примечания по безопасности

Благодарим Вас за приобретение данного изделия. По вопросам ремонта, осмотра и внутренней проверки обратитесь к своему дилеру FUJIFILM.

• Необходимо правильно пользоваться объективом. Перед использованием внимательно прочтите данные примечания по безопасности и Руководство пользователя фотокамерой.
• После прочтения данных примечаний по безопасности сохраните их в надежном месте.

Информация о символах

Приведенные ниже символы используются в данном документе для обозначения степени тяжести травм или ущерба, к которым может привести несоблюдение обозначенных символами требований, и, как следствие, неправильное использование устройства.

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение требований, обозначенных данным символом, может повлечь смерть или тяжелые травмы.

ПРЕДОСТЕРЕЖЕНИЕ

Несоблюдение требований, обозначенных данным символом, может повлечь получение телесных повреждений или материальный ущерб.

Приведенные ниже символы используются для обозначения характера инструкций, которые следует соблюдать.

Треугольные значки обозначают информацию, на которую нужно обратить внимание («Важно»).

Перечеркнутый круг указывает на запрет указанных действий («Запрещено»).

Круг с восклицательным знаком указывает на обязательность действий («Обязательно»).

ПРЕДУПРЕЖДЕНИЕ

Не используйте в ванной или в душе

Не погружайте в воду и не подвергайте воздействию воды. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.

!ПРЕДУПРЕЖДЕНИЕ
Не разбирайте	Не разбирайте (не открывайте корпус). Несоблюдение этой меры предосторожности может привести к возгоранию, поражению электрическим током или возникновению травм из-за неправильной работы изделия.
Не прогайте внутренние детали	Если корпус разбился в результате падения или другого чрезвычайного происшествия, не прогайте открытие детали. Несоблюдение этой меры предосторожности может привести к поражению электрическим током или возникновению травм, если Вы дотронетесь до поврежденных деталей._Немедленно выньте батарею фотокамеры, соблюдая осторожность, чтобы избежать получения травм или поражения электрическим током, и отнесите изделие в место приобретения для консультации.
	Не кладите на неустойчивые поверхности. Изделие может упасть, вызвав травму.
	Не смотрите на солнце через объективскатели фотокамеры. Несоблюдение данной меры предосторожности может привести к необратимому нарушению зрения.

!ПРЕДОСТЕРЕЖЕНИЕ
	Не используйте и не храните в местах, подверженных воздействию пара или дыма, а также в местах, где присутствует повышенная влажность или большое количество пыли. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.
	Не оставляйте на прямом солнечном свету или в местах, подверженных воздействию высоких температур, таких как закрытый автомобиль в солнечный день. Несоблюдение этих мер предосторожности может привести к возгоранию.
	Храните в местах, не доступных для маленьких детей. В руках ребенка данное изделие может стать причиной телесных повреждений.
[TABA]	Не дотрагивайтесь мокрыми руками. Невыполнение данного требования может привести к поражению электрическим током.
и видои -	Во время съемки объектов, освещенных сзади, не допускайте попадания солнца в кадр. Солнечный свет, сфокусированный в фотокамеру, когда солнце находится в кадре или рядом с ним, может вызвать возгорание или ожоги.
ПРЕДОСТЕРЕЖЕНИЕ
	Когда изделие не используется, закройте крышки объектива, и храните изделие там, где на него не падает прямой солнечный свет. Солнечный свет, сфокусированный объективом, может вызвать возгорание или ожоги.
	Не переносите фотокамеру или объектив, когда они установлены на штативе. Изделие может упасть или удариться о другие предметы, вызвав травму.

Утилизация электрического и электронного оборудования в домашних условиях

В странах Европейского союза, Норвегии, Исландии и Лихтенштейне:

Данный символ на изделии, в руководстве, на гарантийном талоне и/или на упаковке указывает на то, что данное изделие нельзя утилизировать вместе с бытовыми отходами. Вместо этого его нужно отнести в приемный пункт по сбору, переработке и вторичному использованию электрического и электронного оборудования.

Правильная утилизация поможет предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могут возникнуть в результате несоответствующей утилизации данного изделия.

Повторное использование материалов поможет сохранить природные ресурсы. Для получения дополнительной информации об утилизации данного изделия обращайтесь в местные органы власти, в службу по сбору, переработке и вторичному использованию отходов или в магазин, где вы приобрели изделие.

В странах за пределами Европейского союза, Норвегии, Исландии и Лихтенштейна: Если необходимо утилизировать даннос изделис, включая батареи или аккумуляторы, свяжитесь с местными властями и уточните правила утилизации.

Перед использованием данного изделия

Некоторые функции объектива недоступны с более ранними версиями прошивки фотокамеры. Обязательно обновите прошивку фотокамеры до последней версии. Инструкции по просмотру версии прошивки фотокамеры и обновлению прошивки фотокамеры доступны на следующем веб-сайте:

В случае, если у Вас нет доступа к компьютеру, обратитесь за поддержкой к местному дистрибьютору из списка "FUJIFILM Worldwide Network", поставленного с Вашей фотокамерой.

Уход за изделием

• При использовании бленды объектива не беритесь за фотокамеру и не держите ее только за бленду.
• Не допускайте загрязнения сигнальных контактов объектива.
• Пользуйтесь грушей для удаления пыли и руха с поверхностей объектива. Для удаления пятен или отпечатков пальцев нанесите

небольшое количество этанола или средства для чистки объективов на мягкую, чистую хлопчатобумажную ткань или салфетку для чистки объективов и вытрите круговыми движениями от центра к краям, следя за тем, чтобы не оставить мазков и не дотронуться до стекла пальцами.

• Никогда не используйте для чистки объектива органические растворители, такие как разбавитель для краски или бензин.
• Закройте крышку объектива и крышку байонета объектива, когда объектив не используется.
• Если объектив не будет использоваться в течение длительного времени, храните его в сухом, прохладном месте, чтобы предотвратить образование плесени и коррозии. Не храните в местах, где на него попадает прямой солнечный свет, или рядом с нафталиновыми или камфорными шариками от моли.
• Держите объектив в чистоте. Коррозия внутреннего механизма может нанести непоправимое повреждение.
• Если объектив оставить в местах, подвергающихся воздействию высоких температур, то это может повредить или деформировать его.

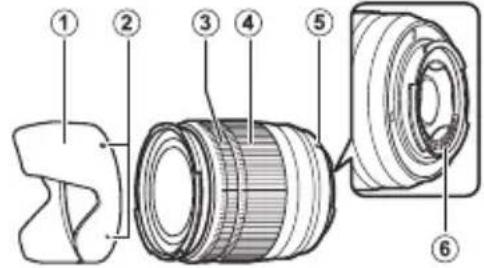

Части объектива

XC16-50mmF3.5-5.6 OIS II

① Бленда объектива
② Метки для установки
③ Фокусировочное кольцо
④ Кольцо масштабирования

⑤ Метки для установки (фокусное расстояние)
⑥ Сигнальные контакты объектива
⑦ Крышка объектива
⑧ Крышка байонета объектива

Прилагаемые принадлежности

• Крышка объектива
• Крышка байонета объектива

• Бленда объектива

Установка объектива

См. руководство пользователя фотокамерой для получения информации об установке и снятии объектива. Имейте в виду, что данное изделие несовместимо с фотокамерами с байонетом X.

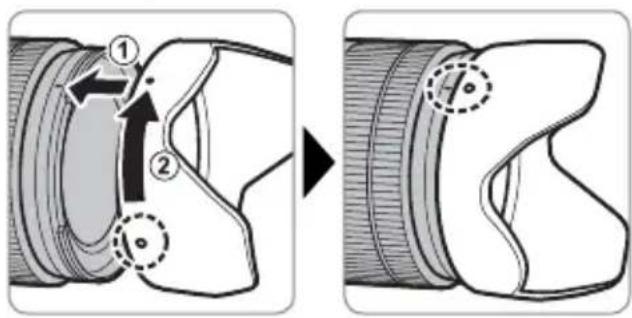

Снятие крышек

Снимите крышки, как показано на рисунке.

При подсоединении бленды объектива уменьшают блики и защищают переднюю линзу.

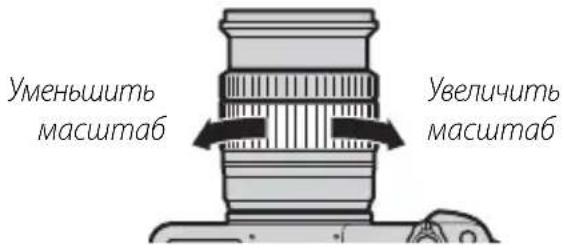

Поверните кольцо масштабирования влево для уменьшения масштаба, сокращения приближения и увеличения видимой области кадра. Поверните кольцо масштабирования вправо для увеличения масштаба и усиления приближения, с тем чтобы объект занимал большую часть кадра.

Оптическая Стабилизация Изображения (OIS)

Оптическую стабилизацию изображения можно регулировать с помощью параметра РЕЖ.СТАБИЛИЗАЦИИ в меню съемки фотокамеры.

Диафрагма

См. руководство к фотокамере.

Пользователям фотокамер X-Pro1 и X-E1 также необходимо изучить онлайн документацию, доступную на следующем веб-сайте:

Технические характеристики

Тип	XC16-50mmF3.5-5.6 OIS II	XC50-230mmF4.5-6.7 OIS II
Устройство объектива	12 линз в 10 группах (включает 3 асферических элемента и 1 элемента сверхнизкой дисперсии)	13 линз в 10 группах (включает 1 асферических элемента и 1 элемента сверхнизкой дисперсии)
Фокусное расстояние (эквивалент формата 35 мм)	f=16–50 мм (24–76 мм)	f=50–230 мм (76–350 мм)
Угол зрения 83,2°–31,7° 31,7°–7,1°
Макс. диафрагма f/3,5–5,6 f/4,5–6,7
Мин. диафрагма f/22 f/22
Управление диафрагмойКоличество лезвийРазмер раскрытия объектива	7 (округленное отверстие диафрагмы) 13 EV (17 раскрытий)	7 (округленное отверстие диафрагмы) 13 EV (15 раскрытий)
Диапазон фокусировки	Normal: 0,6 м –∞(диапазон масштабирования)Макросъемка: 15 см–10 м (W); 35 см–10 м (T)	Normal: 1,1м –∞(диапазон масштабирования)Макросъемка: 1,1 м–3 м
Макс. увеличение	W: 0,2 ×	T: 0,2 ×
Внешние размеры: Диаметр × длина* (прибл.) * расстояние от крепежного фланца объектива фотокамеры	W: ø62,6 × 65,2 ммT: ø62,6 × 98,3 мм	W: ø69,5 × 111 ммT: ø69,5 × 177 мм
Вес* (прибл.) * без крышек и бленд	195 g	375 g
Размер фильтра	ø58 мм	ø58 мм

① Вследствие улучшения изделия технические характеристики и внешний вид могут меняться без предварительного уведомления.

① В связи с конструкцией объектива, «Индикатор расстояния», отображаемый камерой, в некоторых случаях может отличаться от фактического расстояния фокусировки. Используйте «Индикатор расстояния» только в качестве справки.
