Tuotetyyppi	Zoom-teleobjektiivi
Merkki	Fujifilm
Malli	XC50-230mmF4.5-6.7 OIS II
Kiinnitys	Fujifilm X
Polttoväli	50-230 mm (vastaava 24x36: 76-350 mm)
Suurin aukko	f/4.5-6.7
Pienin aukko	f/22
Optinen rakenne	13 linssiä 10 ryhmässä (1 asfäärinen, 1 erittäin alhaisen dispersion)
Aukon lamellien lukumäärä	7 (pyöreä aukko)
Kuvakulma	31,7° – 7,1°
Kuvanvakaus	Kyllä (optinen OIS, aktivoitavissa kamerasta)
Lähin tarkennusetäisyys	1,1 m (normaali); 1,1 m (makro)
Suurin suurennus	0,2×
Suodattimen halkaisija	58 mm
Mitat (Halkaisija × Pituus)	69,5 × 111 mm (W); 69,5 × 177 mm (T)
Paino (ilman suojuksia ja vastavalosuojaa)	375 g
Mukana tulevat tarvikkeet	Etukansi, takakansi, vastavalosuoja
Huolto ja puhdistus	Pölypuhallin; pehmeä liina etanolilla tai objektiivinpuhdistusaineella; älä käytä liuottimia
Turvallisuus	Älä katso auringon läpi; vältä kosteutta; älä pura; säilytä suojassa auringolta
Yleistä tietoa	Vaatii kameran laiteohjelmiston päivityksen täyden yhteensopivuuden saavuttamiseksi

Usein kysytyt kysymykset - XC50-230mmF4.5-6.7 OIS II FUJIFILM

Kuinka asennan objektiivin Fujifilm-kameraani?

Katso kamerasi käyttöohjeesta asennusohjeet. Kohdista objektiivin punainen merkki rungon merkin kanssa ja käännä objektiivia myötäpäivään, kunnes se napsahtaa paikalleen.

Kuinka aktivoin kuvanvakauksen (OIS)?

Optinen kuvanvakaus aktivoidaan kameran kuvausvalikosta asettamalla VAKAAJA-asetus päälle.

Mikä on lähin tarkennusetäisyys?

Normaalitilassa lähin etäisyys on 1,1 m. Makrotilassa se on myös 1,1 m.

Voinko käyttää suodattimia? Mikä halkaisija?

Kyllä, suodattimen halkaisija on 58 mm. Voit kiinnittää minkä tahansa tämän kokoisen yhteensopivan suodattimen.

Kuinka puhdistan objektiivin linssit?

Käytä ensin pölypuhallinta pölyn poistamiseen. Poista sitten sormenjäljet pyyhkimällä varovasti puhtaalla pehmeällä liinalla, joka on kostutettu etanolilla tai objektiivinpuhdistusaineella, pyörivin liikkein keskeltä reunoille.

Mitä teen, jos objektiivi ei toimi kunnolla?

Tarkista ensin, että kamerasi laiteohjelmisto on ajan tasalla. Katso päivitysohjeet Fujifilmin verkkosivuilta. Jos ongelma jatkuu, ota yhteyttä valtuutettuun edustajaan.

Onko vastavalosuoja tarpeellinen?

Vastavalosuoja vähentää hajavaloa ja suojaa etulinssiä. Sen käyttöä suositellaan kuvanlaadun parantamiseksi ja objektiivin suojaamiseksi.

Onko tämä objektiivi yhteensopiva Fujifilm X-Pro1 ja X-E1 -runkojen kanssa?

Kyllä, mutta Fujifilm suosittelee lukemaan näiden mallien erityiset online-asiakirjat optimaalisen yhteensopivuuden varmistamiseksi.

Kuinka säilytän objektiivia, kun se ei ole käytössä?

Laita etu- ja takakannet paikoilleen ja säilytä objektiivi viileässä ja kuivassa paikassa suojassa suoralta auringonvalolta. Vältä kosteita ympäristöjä homeen ja ruosteen estämiseksi.

Minkä tyyppinen aukko tässä objektiivissa on?

Aukko on pyöreä 7-lamellinen aukko, 1/3 EV:n askelin 15 pysähdyksellä (f/4.5-6.7 – f/22).

KÄYTTÖOHJE XC50-230mmF4.5-6.7 OIS II FUJIFILM

Lue nämä ohjeet ennen laitteen käyttöä

Turvallisuustietoja

Kiitos päätöksestäsi hankkia tämä tuote. Korjaukseen, tarkastukseen ja sisäiseen testaukseen liittyvissä asioissa voit ottaa yhteyttä FUJIFILM-jälleenmyyjääsi.

• Varmista, että käytät objektiivia oikein. Lue nämä turvallisuusohjeet ja kameran Omistajan opas huolellisesti ennen käyttöä.
• Säilytä turvallisuusohjeita tämän jälkeen turvallisessa paikassa.

Tietoja kuvakkeista

Seuraavat tässä asiakirjassa käytetyt kuvakkeet osoittavat henkilövahinkojen ja aineellisten vahinkojen vakavuuden, jos kuvakkeen osoittamia tietoja ei oteta huomioon ja laitetta käytetään virheellisesti.

	Tämä kuvake osoittaa, että tietojen huomiotta jättäminen voi johtaa kuolemaan tai vakaviin henkilövahinkoihin.
	Tama kuvake osoittaa, että tietojen huomiotta jättäminen voi johtaa henkilövahinkoihin tai ai- neellisiin vahinkoihin.

Alla olevat kuvakkeet osoittavat huomioitavien tietojen luonteen.

	Kolmiomaiset kuvakkeet osoittavat, että tiedot vaativat huomiota ("Tärkeä").
	Poikittaisella viivalla ylivedetyt pyöreät kuvakkeet osoitta-vat, että kyseinen toiminto on kielletty ("Kielletty").
	Huutomerkillä varustetut täytetyt ympyrät osoittavat, että kyseinen toiminto on suoritettava ("Pakollinen").

!VAROITUS
Ala kaytakylpyhuoneessa talsulhkassa	Älä upota veteen tai altista vedelle. Tämän huomiottajättäminen voi aiheuttaa tulipalon tai sähköiskun.
Älä pura osin	Älä pura (älä avaa kuorta). Tämän varotoimen noudattamatta jättämisen seurauksena saattaa olla tuotteen toimintahäiriön aiheuttama sähköisku tai loukkaantuminen.Jos kameran kuori rikkoutuu putoamisen tai muun vahingon seurauksena,älä kosketa esiin tulleisiin osiin.Tämän varotoimen noudattamatta jättämisen seuraukse saattaa olla vaurioituneiden osien koskettamisen aiheuttama sähköisku tai loukkaantuminen.Poista kameran akku välittömästi, mutta varo loukkaantumista ja sähköiskua. Vie tuote sen ostopaikkaan, josta saat jatko-ohjeita.
	Älä aseta epävakaille alustoille.Tuote saattaa tippua aiheuttaen vahinkoa.
	Älä katsele aurinkoa objektiivin tai kameran etsimien läpi.Tämän varotoimen noudattamatta jättäminen saattaa johtaa pysyvään näön heikkenemiseen.

HUOMIO
	Alä käytä tai säilytä paikoissa, jotka ovat alttiita höyrylle tai savulle tai ovat erittäin kosteita tai pölyisiä. Tämän varotoimen huomiotta jättäminen voi aiheuttaa tulipalon tai sähköiskun.
	Alä jäta suoraan auringonvaloon tai paikkoihin, jotka ovat alttiina erittäin korkeille lämpötiloille, kuten sul-jettuun ajoneuvoon aurinkoisena päivänä. Tämän varotoimen noudattamatta jättäminen saattaa aiheuttaa tulipalon.

⚠️HUOMIO
	Pidä poissa pienten lasten ulottuvilta. Lapsen käsissä laite voi aiheuttaa henkilövahinkoja.
	Älä käsittele märin käsin. Tämän varotoimen noudatta-matta jättäminen voi aiheuttaa sähköiskun.
	Pidä aurinko poissa rajauksesta, kun kuvaat taustava-laistuja kohteita. Auringonvalon tarkentuminen kame-raan, kun aurinko on rajauksessa tai lähellä sitä, saattaa aiheuttaa tulipalon tai palovammoja.
	Kun tuotetta ei käytetä, aseta objektiivin suojukset pai-koilleen ja säilytä suoran auringonvalon ulottumatto-missa. Objektiivin kohdistama auringonvalo saattaa aiheuttaa tulipalon tai palovammoja.
	Älä kanna kameraa tai objektiivia, kun ne ovat kiinnitet-tyinä kolmijalkaan. Tuote voi pudota tai osua muualle aiheuttaen vahinkoa.

Sähköisten ja elektronisten laitteiden hävittäminen kotitalouksissa

Euroopan unioni, Norja, Islanti ja Liechtenstein: Tämä symboli tuotteessa tai käyttöohjeessa ja takuussa ja/tai tuotteen pakkauksessa tarkoittaa, että tuotetta ei voi pitää kotitalousjätteenä. Sen sijaan tuote tulee toimittaa soveltuvaan sähköisten ja elektronisten laitteiden keräyspisteescen.

Varmistamalla tämän tuotteen asianmukaisen hävittämisen autat estärnään mandollisia halittavaikutuksia ympäristölle ja ihmisten terveydelle, joita saattaisi olla seurauksena tuotteen epääasianmukaisesta hävittämisestä.

Raaka-aineiden kierrättäminen auttaa säästämään luonnonvaroja. Lisätietoa tuotteen kierrättämisestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.

Maat Euroopan unionin, Norjan, Islannin ja Liechtensteinin ulkopuolella: Halutessasi hävittää tuotteen, mukaan lukien paristot ja akut, ota yhteyttä paikalliseen viranomaiseen kysyäksesi asianmukaisesta hävittämisestä.

SUOMI

FI-3

Ennen tuotteen käyttöä

Kaikki objektiivin toiminnot eivät ole käytettävissä kameran laiteohjelmiston vanhemmilla versioilla. Päivitä kameran laiteohjelmisto uusimpaan versioon. Ohjeet kameran laiteohjelmiston version tarkistamiseen ja päivittämiseen löytyvät seuraavalta verkkosivulta:

Jos sinulla ei ole mahdollisuutta käyttää tietokonetta, apua saa paikalliselta maahantuojalta, jonka tiedot löydät kameran mukana toimitetusta "FUJIFILMIN maailmanlaajuinen verkosto"-materiaalista.

Tuotteen huoltaminen

• Kun käytössä on vastavalosuoja, älä nosta tai kannattele kameraa pelkästään vastavalosuojasta.
• Pidä objektiivin signaalikontaktit puhtaina.
• Poista pöly ja nukka objektiivin pinnoilta puhalti-

mella. Poista tahrat ja sormenjäljet lisäämällä pieni määrä etanolia tai objektiivin puhdistusainetta pehmeään, puhtaaseen puuvillakankaaseen tai objektiivin puhdistusliinaan ja puhdista keskeltä ulospäin kiertävillä liikkeillä varoen jättämästä tahroja tai koskettamasta lasia sormillasi.

• Älä koskaan käytä orgaanisia liuottimia kuten maalin ohenninta tai bentseeniä objektiivin puhdistamiseen.
• Liitä objektiivin etu- ja takasuojukset, kun objektiivi ei ole käytössä.
• Jos objektiivia ei käytetä pitkään aikaan, va- rastoi se viileään, kuivaan paikkaan estääksesi homeen ja ruosteen muodostumisen. Älä va- rastoi suoraan auringonvaloon tai nafta- tai kamferikoipallojen kanssa.
• Pidä objektiivi kuivana. Sisäisen mekar ruostuminen saattaa aiheuttaa korjaamaton-ta vahinkoa.
• Objektiivin jättäminen erittäin kuumaan paikkaan saattaa aiheuttaa vaurioita tai vääntymistä.

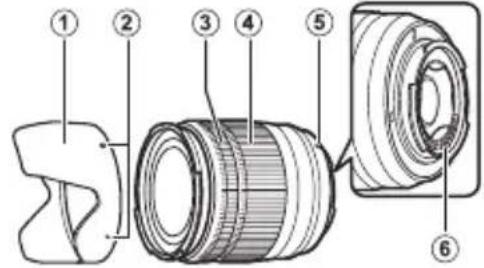

Objektiivin osat

XC16-50mmF3.5-5.6 OIS II

① Vastavalosuojus
② Kiinnitysmerkit
③ Tarkennusrengas
④ Zoomausrengas

⑤ Kiinnitysmerkit (polttoväli)
⑥ Objektiivin signaalin liitännät
⑦ Objektiivin etusuojus
⑧ Objektiivin takasuojus

Toimitetut lisävarusteet

• Objektiivin etusuojus
• Objektiivin takasuojus

• Vastavalosuojus

Objektiivin kiinnittäminen

Katso kameran käyttöohjeesta tietoa objektiivien kiinnittämisestä ja irrottamisesta. Huomaa, että tämä tuote ei ole yhteensopiva X-kiinnityksellä varustettujen fi Imikameroiden kanssa.

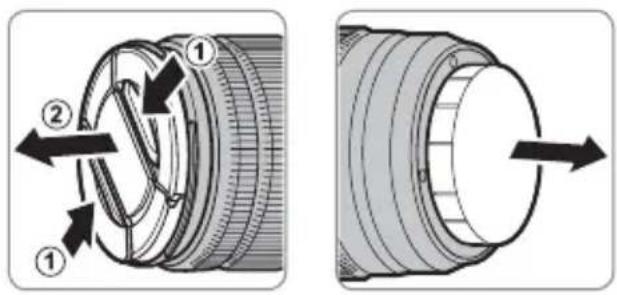

Suojusten poistaminen

Irrota suojukset kuvan osoittamalla tavalla.

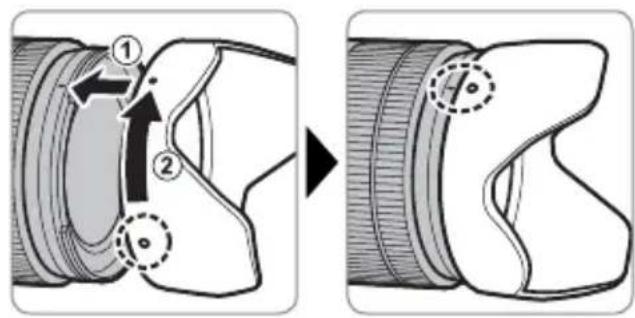

Vastavalosuojuksen kiinnittäminen

Kiinnittettyinä vastavalonsuojukset vähentävät heijastuksia ja suojaavat objektiivin etuelementtiä.

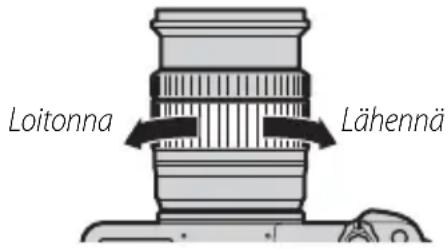

Kierrä zoomausrengasta vasemmalle loitontaaksesi; kohde pienenee ja kuvassa näkyvä alue suurenee. Kierrä zoomausrengasta oikealle lähentääksesi; kohde suurenee ja vie suuremman tilan kuvasta.

Optinen kuvanvakautus (Optical Image Stabilization, OIS)

Optista kuvanvakautusta voidaan käyttää, kun kameran kuvausvalikon vaihtoehto IS-TILA on käytössä.

Aukko

Katso lisätietoa kameran käyttöoppaasta.

X-Pro1:n ja X-E1:n käyttäjien tulisi lukea myös seuraavalta verkkosivulta löytyvä dokumentti:

Tyyppi	XC16-50mmF3.5-5.6 OIS II	XC50-230mmF4.5-6.7 OIS II
Objektiivin rakenne	12 elementtiä 10 ryhmässä (mukaan lukien 3 asfääristä ja 1 erittäin pienen hajonnan elementtiä)	13 elementtiä 10 ryhmässä (mukaan lukien 1 asfääristä ja 1 erittäin pienen hajonnan elementtiä)
Polttoväli (35 mm -formaatin vastaava)	f=16–50 mm (24–76 mm)	f=50–230 mm (76–350 mm)
Kuvakulma 83,2°–31,7° 31,7°–7,1°
Suurin aukko f/3,5–5,6 f/4,5–6,7
Pienin aukko f/22 f/22
Aukon ohjausLevyjen määräAskelen koko	7 (pyöristetty sää dettävä aukko) 13 EV (17 askelta)	7 (pyöristetty sää dettävä aukko) 13 EV (15 askelta)
Tarkennusalue	Normal: 0,6 m – ∞ (zoomausväli)Makro: 15 cm–10 m (W); 35 cm–10 m (T)	Normal: 1,1 m – ∞ (zoomausväli)Makro: 1,1 m–3 m
Suurin suurennos	W: 0,2 ×	T: 0,2 ×
Ulkomitat:Halkaisija × Pituus* (noin.)* etäisyys kameran objektiivin kiinnityslaipasta	W: ø62,6 × 65,2 mmT: ø62,6 × 98,3 mm	W: ø69,5 × 111 mmT: ø69,5 × 177 mm
Paino* (noin.)* ilman suojia ja vastavalosuojaa	195 g	375 g
Suotimen koko	ø58 mm	ø58 mm

① Parannukset saattavat johtaa ilmoittamattomiin muutoksiin määrityksissä ja ulkonäössä.
① Objektiivin valmistustavasta johtuen kamerassa näkyvä "Etäisyysilmaisin" saattaa joissain tapauksissa poiketa todellisesta tarkennu-setäisyydestä. Käytä "Etäisyysilmaisinta" vain ohjeellisena.

FI-8 SUOMI
