Produkttyp	Telezoom-Objektiv
Marke	Fujifilm
Modell	XC50-230mmF4.5-6.7 OIS II
Bajonett	Fujifilm X
Brennweite	50-230 mm (KB-äquivalent: 76-350 mm)
Maximale Blende	f/4.5-6.7
Minimale Blende	f/22
Optischer Aufbau	13 Linsen in 10 Gruppen (1 asphärisch, 1 mit extraniedriger Dispersion)
Anzahl der Blendenlamellen	7 (kreisförmige Blende)
Bildwinkel	31,7° bis 7,1°
Bildstabilisierung	Ja (optischer OIS, von der Kamera aus aktivierbar)
Minimale Fokussierentfernung	1,1 m (Normal); 1,1 m (Makro)
Maximaler Abbildungsmaßstab	0,2×
Filterdurchmesser	58 mm
Abmessungen (Durchmesser × Länge)	69,5 × 111 mm (W); 69,5 × 177 mm (T)
Gewicht (ohne Deckel und Sonnenblende)	375 g
Mitgeliefertes Zubehör	Vorderdeckel, Rückdeckel, Sonnenblende
Pflege und Reinigung	Blasepinsel für Staub; weiches Tuch mit Ethanol oder Objektivreiniger; keine Lösungsmittel verwenden
Sicherheit	Nicht durch die Sonne schauen; Feuchtigkeit vermeiden; nicht zerlegen; vor Sonne geschützt aufbewahren
Allgemeine Informationen	Erfordert Firmware-Update der Kamera für volle Kompatibilität

Häufig gestellte Fragen - XC50-230mmF4.5-6.7 OIS II FUJIFILM

Wie installiere ich das Objektiv an meiner Fujifilm-Kamera?

Konsultieren Sie die Bedienungsanleitung Ihrer Kamera für die Montageanweisungen. Richten Sie die rote Markierung des Objektivs mit der des Kameragehäuses aus und drehen Sie das Objektiv im Uhrzeigersinn bis zum Einrasten.

Wie aktiviere ich die Bildstabilisierung (OIS)?

Die optische Bildstabilisierung wird über das Aufnahmemenü der Kamera aktiviert, indem die Option STABILISATOR auf ON gestellt wird.

Wie groß ist die minimale Fokussierentfernung?

Im Normalmodus beträgt die minimale Entfernung 1,1 m. Im Makromodus beträgt sie ebenfalls 1,1 m.

Kann ich Filter verwenden? Welcher Durchmesser?

Ja, der Filterdurchmesser beträgt 58 mm. Sie können jeden kompatiblen Filter dieser Größe aufschrauben.

Wie reinige ich die Linsen des Objektivs?

Verwenden Sie zunächst einen Blasepinsel, um Staub zu entfernen. Bei Fingerabdrücken reiben Sie vorsichtig mit einem sauberen, weichen Tuch, das mit Ethanol oder Objektivreiniger getränkt ist, in kreisenden Bewegungen von der Mitte nach außen.

Was tun, wenn das Objektiv nicht richtig funktioniert?

Überprüfen Sie zunächst, ob die Firmware Ihrer Kamera auf dem neuesten Stand ist. Besuchen Sie die Fujifilm-Website für Update-Anweisungen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Vertreter.

Ist die Sonnenblende notwendig?

Die Sonnenblende reduziert Streulicht und schützt die Frontlinse. Es wird empfohlen, sie zu verwenden, um die Bildqualität zu verbessern und das Objektiv zu schützen.

Ist dieses Objektiv mit den Fujifilm X-Pro1- und X-E1-Gehäusen kompatibel?

Ja, aber Fujifilm empfiehlt, die spezifische Online-Dokumentation für diese Modelle zu lesen, um eine optimale Kompatibilität zu gewährleisten.

Wie bewahre ich das Objektiv auf, wenn es nicht verwendet wird?

Setzen Sie den Vorder- und Rückdeckel auf und bewahren Sie das Objektiv an einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung auf. Vermeiden Sie feuchte Umgebungen, um Schimmel und Rost zu verhindern.

Welche Blendenart hat dieses Objektiv?

Die Blende ist eine kreisförmige 7-Lamellen-Blende mit Abstufungen von 1/3 LW über 15 Stops (von f/4.5-6.7 bis f/22).

BEDIENUNGSANLEITUNG XC50-230mmF4.5-6.7 OIS II FUJIFILM

Zu Ihrer eigenen Sicherheit

Vor dem Gebrauch sollten Sie diese Hinweise unbedingt lesen

Sicherheitshinweise

Vielen Dank, dass Sie dieses Gerät erworben haben. Wenden Sie sich für eine Reparatur, Inspektion und interne Prüfung an Ihren FUJIFILM-Händler.

• Stellen Sie sicher, dass Sie das Objektiv korrekt benutzen. Lesen Sie vor dem Gebrauch bitte sorgfältig diese Sicherheitshinweise und die Bedienungsanleitung der Kamera.
• Bewahren Sie diese Sicherheitshinweise gut auf, nachdem Sie sie gelesen haben.

Über die Symbole

In diesem Dokument werden die folgenden Symbole verwendet. Sie zeigen den Schweregrad der Verletzungen oder Sachbeschädigungen an, die entstehen können, wenn die mit dem Symbol markierte Information ignoriert wird und das Produkt als Folge davon nicht korrekt benutzt wird.

WARNUNG	Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu schweren oder tödlichen Verletzungen führen kann.
VORSICHT	Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu Verletzungen oder Sachbeschädigung führen kann.

Die folgenden Symbole zeigen die Art der zu beachtenden Anweisungen an.

	Dreieckige Symbole weisen den Benutzer auf eine Information hin, die beachtet werden muss („Wichtig“).
	Kreisförmige Symbole mit einem diagonalen Strich weisen den Benutzer darauf hin, dass die angegebene Aktion verboten ist („Verboten“).
	Gefüllte Kreise mit einem Ausrufezeichen weisen den Benutzer darauf hin, dass eine Aktion durchgeführt werden muss („Erforderlich“).

[WSWT] WARNUNG
Berühren Sie keine internen Teile	Sollte das Gehäuse durch Herunterfallen oder einen anderen Unfall aufbrechen, berühren Sie die freiliegenden Teile nicht.Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag oder einer Verletzung durch das Berühren der beschädigten Teile führen Entfernen Sie umgehend die Batterie der Kamera und achten Sie dabei darauf, eine Verletzung und einen Stromschlag zu vermeiden. Bringen Sie das Produkt dann zwecks weiterer Beratung in das Geschäft, wo sie es erworben haben.
	Nicht auf instabilen Flächen ablegen. Das Produkt könnte herunterfallen und dabei Verletzungen verursachen.
	Sehen Sie beim Blick durch das Objektiv oder die Sucher der Kamera nicht direkt in die Sonne. Bei Nichtbeachtung dieser Vorsichtsmaßnahme besteht die Gefahr einer dauerhaften Schädigung des Sehvermögens.
!VORSICHT
	Nicht an Orten verwenden oder aufbewahren, die Dampf oder Rauch ausgesetzt sind, ebenso nicht an sehr feuchten oder staubigen Orten. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

[32xw] VORSICHT
	Nicht dem direkten Sonnenlicht ausgesetzt lassen. Nicht an Orten lassen, die sehr hohen Temperaturen ausgesetzt sind, wie z. B. in einem geschlossenen Fahrzeug an einem sonnigen Tag. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand führen.
	Außerhalb der Reichweite von Kleinkindern aufbewahren. Das Produkt könnte zu Verletzungen führen, wenn es in Kinderhände gerät.
	Nicht mit nassen Händen benutzen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag führen.
	Achten Sie bei Gegenlichtaufnahmen darauf, dass sich die Sonne außerhalb des Bildbereichs befi ndet. Wenn sich die Sonne innerhalb des Bildbereichs oder sehr nahe daran befi ndet, kann die in der Kamera gebündelte Sonneneinstrahlung einen Brand oder Verbrennungen hervorrufen.
	Wenn das Produkt nicht benutzt wird, bringen Sie die Objektivdeckel an und lagern Sie es vor direktem Sonnenlicht geschützt. Im Objektiv gebündelte Sonneneinstrahlung kann einen Brand oder Verbrennungen verursachen.
	Die Kamera oder das Objektiv nicht umhertragen, solange sie auf ein Stativ montiert sind. Das Produkt kann herunterfallen oder an andere Gegenstände anstoßen und dabei Verletzungen verursachen.

Entsorgung elektrischer und elektronischer Geräte in Privathaushalten

In der europäischen Union, Norwegen, Island und Liechtenstein: Dieses Symbol auf dem Produkt, in der Bedienungsanleitung und dem Garantieschein und/oder auf der Verpackung zeigt an, dass dieses Produkt nicht als Haushaltsabfall behandelt werden darf. Stattdessen sollte es zu einer entsprechenden Sammelstelle für zu recyclende elektrische und elektronische Geräte gebracht werden.

Wenn Sie sicherstellen, dass dieses Produkt korrekt entsorgt wird, helfen Sie damit bei der Vermeidung potentieller Belastungen der Umwelt und der menschlichen Gesundheit, welche anderenfalls durch die unsachgemäße Entsorgung dieses Produkts entstehen können.

Das Recycling der Materialien hilft, natürliche Ressourcen zu bewahren. Detailliertere Informationen über das Recycling dieses Produkts erhalten Sie bei Ihren örtlichen Behörden, Ihrem Entsorgungsdienst oder in dem Geschäft, in dem Sie dieses Produkt erworben haben.

In Ländern außerhalb der Europäischen Union, Norwegens, Islands und Liechtensteins: Wenn Sie dieses Produkt einschließlich der Batterien oder Akkus entsorgen möchten, wenden Sie sich bitte an Ihre örtlichen Behörden und erkundigen Sie sich nach der korrekten Entsorgung.

DEUTSCH

DE-3

Vor dem Gebrauch dieses Produkts

Einige Objektivfunktionen sind mit älteren Firmware-Versionen der Kamera nicht verfügbar. Aktualisieren Sie die Kamera-Firmware unbedingt auf die neueste Version. Eine Anleitung, wie die Firmware-Version der Kamera angezeigt und aktualisiert wird, steht auf folgender Internetseite:

Falls Sie keinen Zugang zu einem Computer haben, erhalten Sie Unterstützung bei einer der zuständigen Niederlassungen, die auf der Kamera-Beilage „FUJIFILM Worldwide Network“ aufgelistet sind.

Produktpflege

• Beim Gebrauch einer Sonnenblende sollten Sie nicht versuchen, die Kamera nur durch Anfassen an der Sonnenblende hochzuheben oder festzuhalten.
• Halten Sie die Signalkontakte des Objektivs sauber.
• Verwenden Sie ein Gebläse, um Staub und Flusen von den Oberfl ächen des Objektivs zu entfernen. Geben Sie zum Entfernen von Schmutzfl ecken

und Fingerabdrücken eine kleine Menge Ethanol oder Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder Objektivreinigungstuch und reinigen Sie in einer kreisförmigen Bewegung von der Mitte zu den Rändern hin. Achten Sie darauf, keine Schlieren zu hinterlassen und das Glas nicht mit den Fingern zu berühren.

• Verwenden Sie zum Reinigen des Objektivs auf keinen Fall organische Lösungsmittel wie Farbverdünner oder Waschbenzin.
• Bringen Sie die vorderen und hinteren Objektivdeckel an, wenn das Objektiv nicht benutzt wird.
• Lagern Sie das Objektiv an einem kühlen, trockenen Ort, wenn es für längere Zeit nicht benutzt werden soll, um die Bildung von Schimmel und Rost zu verhindern. Lagern Sie es nicht in direktem Sonnenlicht oder zusammen mit Mottenkugeln auf Naphtha- oder Campherbasis.
• Halten Sie das Objektiv trocken. Das Verrosten des internen Mechanismus kann irreparable Schäden verursachen.
• Wenn das Objektiv an sehr heißen Orten gelassen wird, kann dies zu Schäden oder Verkrümmungen führen.

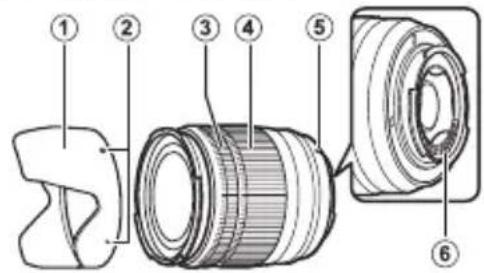

Teile des Objektivs

XC16-50mmF3.5-5.6 OIS II

① Sonnenblende
② Markierungen für die Befestigung
③ Fokusring
④ Zoomring

⑤ Markierungen für die
Befestigung (Brennweite)
⑥ Signalkontakte des Objektivs
⑦ Vorderer Objektivdeckel
⑧ Hinterer Objektivdeckel

Mitgeliefertes Zubehör

• Vorderer Objektivdeckel
- Hinterer Objektivdeckel

- Sonnenblende

DEUTSCH

DE-5

Anbringen des Objektivs

Informationen zum Anbringen und Abnehmen von Objektiven fi nden Sie in der Bedienungsanleitung der Kamera. Bitte beachten Sie, dass dieses Produkt nicht mit Filmkameras kompatibel ist, die ein X-Bajonett verwenden.

Abnehmen der Objektivdeckel

Nehmen Sie die Deckel wie in der Abbildung gezeigt ab.

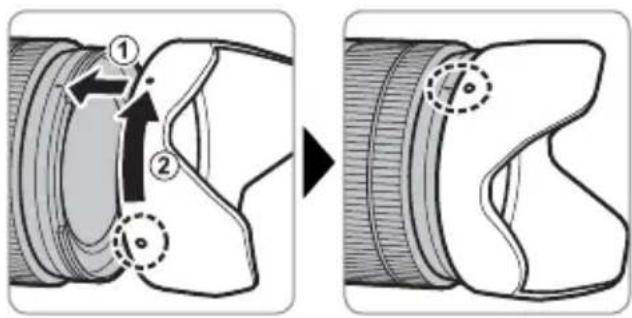

Anbringen der Sonnenblende

Die aufgesetzte Sonnenblende verringert den seitlichen Einfall von Streulicht und schützt die Frontlinse.

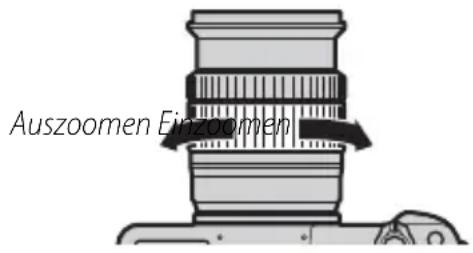

Brennweiteneinstellung (Zoom)

Drehen Sie den Zoomring für kürzere Brennweiten nach links, um die Abbildungsgröße zu verringern und den Bildausschnitt zu erweitern. Durch Drehen nach rechts (längere Brennweiten) wird der Bildausschnitt kleiner und das Objekt wird größer abgebildet.

Optische Bildstabilisierung (OIS)

OpDie optische Bildstabilisierung ist verfügbar, indem die Option IS MODUS im Aufnahmemenü der Kamera benutzt wird.

Blendeneinstellung

Schlagen Sie bitte in der Bedienungsanleitung der Kamera nach.

Benutzer der X-Pro1 und X-E1 sollten überdies das unter der folgenden Webadresse abrufbare Dokument lesen:

Typ	XC16-50 mmF3.5-5.6 OIS II	XC50-230mmF4.5-6.7 OIS II
Objektivkonstruktion	12 Elemente in 10 Gruppen (enthält 3 asphärische Linsen und 1 ED-Linsen)	13 Elemente in 10 Gruppen (enthält 1 asphärische Linsen und 1 ED-Linsen)
Brennweite (dem 35-mm-Format entsprechend)	f=16–50 mm (24–76 mm)	f=50–230 mm (76–350 mm)
Bildwinkel 83,2°–31,7° 31,7°–7,1°
Max. Blendenöffnung 3,5–5,6 4,5–6,7
Min. Blendenöffnung 22 22
BlendensteuerungAnzahl der LamellenAbstände der Belichtungsstufen	7 (abgerundete Blendenöffnung)1⁄3 EV (17 Belichtungsstufen)	7 (abgerundete Blendenöffnung)1⁄3 EV (15 Belichtungsstufen)
Brennweitenbereich	Normal: 0,6 m–∞(gesamter Zoombereich)Makro: 15 cm–10 m (W); 35 cm–10 m (T)	Normal: 1,1 m–∞(gesamter Zoombereich)Makro: 1,1 m–3 m
Max. Vergrößerung	W: 0,2 ×	T: 0,2 ×
Äußere Abmessungen: Durchmesser × Länge* (ca.)* Länge ab Bajonettauflage	W:ø62,6 × 65,2 mmT:ø62,6 × 98,3 mm	W:ø69,5 × 111 mmT:ø69,5 × 177 mm
Gewicht* (ca.)* Objektivdeckel und Sonnenblenden ausgenommen	195 g	375 g
Filtergröße	ø58 mm	ø58 mm

① Verbesserungen können zu unangekündigten Änderungen der technischen Daten und des äußeren Erscheinungsbildes führen.
① Aufgrund der Objektivkonstruktion kann die Entfernungsanzeige der Kamera in manchen Fällen von der tatsächlichen Fokussierentfernung abweichen. Benutzen Sie die Entfernungsanzeige nur zur Orientierung.
