Type de produit	Enceinte active
Marque	Laney
Modèle	AH115-G2
Canaux d'entrée	3 canaux (CH1, CH2, CH3 pour USB/SD/AUX)
Entrées	2 entrées combo XLR/Jack (MIC/LINE), 2 entrées LINE Jack 6,35 mm, entrée AUX IN Jack 3,5 mm stéréo
Sorties	Mix Out XLR symétrique
Contrôles	Level CH1, Level CH2, Level CH3, Volume Master, Bass, Treble
Fonctions intégrées	Lecteur USB/SD, Bluetooth, True Wireless Stereo (TWS)
Indicateurs	Power (marche), Clip (écrêtage)
Alimentation	Secteur, tension sélectionnable, prise IEC avec fusible
Refroidissement	Ailettes de refroidissement (ne pas obstruer)
Poids (estimé)	Environ 15 kg
Dimensions (estimées)	Environ 440 × 380 × 600 mm
Puissance (estimée)	400 W RMS
Matériau du boîtier	Bois
Accessoires inclus	Câble d'alimentation
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas obstruer les ailettes
Sécurité	Mise à la terre obligatoire ; ne pas ouvrir le boîtier ; utiliser sur surface stable
Pièces détachées et réparabilité	Fusible remplaçable (même type et calibre) ; autres réparations par technicien agréé
Informations générales	Notice d'utilisation disponible en plusieurs langues ; fabriqué par Laney

FOIRE AUX QUESTIONS - AH115-G2 Laney

Comment connecter un microphone à l'enceinte Laney AH115-G2 ?

Branchez le micro sur une entrée combo XLR (CH1 ou CH2) et réglez le commutateur (5a) sur MIC. Utilisez le bouton LEVEL correspondant pour ajuster le volume.

Comment utiliser la fonction Bluetooth ?

Sélectionnez le mode Bluetooth à l'aide du bouton MODE. Activez le Bluetooth sur votre appareil et recherchez l'enceinte. Le nom d'appairage est généralement 'Laney AH115-G2'. Une fois connecté, la lecture audio se fait sans fil.

Comment configurer la stéréo sans fil (TWS) entre deux enceintes ?

Connectez une première enceinte (primaire) en Bluetooth à votre source. Sur la seconde enceinte (secondaire), sélectionnez le mode Bluetooth, puis maintenez enfoncé le bouton MODE pendant 5 à 10 secondes jusqu'à ce que 'BT' clignote. La connexion TWS s'établit automatiquement, la primaire émet le canal gauche et la secondaire le droit.

Que faire si le voyant Clip s'allume ?

Le voyant CLIP indique que l'amplificateur commence à écrêter. Réduisez le niveau des canaux d'entrée (LEVEL) ou le volume MASTER pour que ce voyant ne s'allume que brièvement lors des pics de volume.

Comment régler les graves et aigus ?

Utilisez les boutons BASS et TREBLE situés sur le panneau arrière pour accentuer ou diminuer les fréquences graves et élevées selon vos préférences.

Quel type de fusible dois-je utiliser ?

Utilisez un fusible de même type et calibre que celui indiqué sur le panneau arrière, à côté de la prise d'alimentation. Ne remplacez jamais par un fusible de valeur différente.

Comment brancher une deuxième enceinte en série ?

Reliez la sortie MIX OUT de la première enceinte à l'entrée d'une deuxième enceinte AH (par exemple via un câble XLR). Le volume général est contrôlé par la première enceinte.

Puis-je utiliser l'enceinte avec un ordinateur ?

Oui, connectez la sortie audio de votre ordinateur à l'entrée AUX IN (Jack 3,5 mm stéréo) ou via Bluetooth. Réglez le volume avec le bouton CH3 LEVEL.

Comment nettoyer l'enceinte ?

Débranchez l'enceinte et utilisez un chiffon sec pour nettoyer l'extérieur. N'utilisez pas de produits liquides et ne laissez pas l'eau pénétrer dans l'appareil.

Que faire en cas de problème électrique ou de panne ?

Vérifiez d'abord le fusible et le branchement. Si le problème persiste, ne pas ouvrir l'appareil. Contactez un technicien agréé par Laney. N'utilisez que des pièces de rechange approuvées.

MODE D'EMPLOI AH115-G2 Laney

I/2. CHI et CH2: Entrées mono.

1. BOUTON LEVEL: Contrôle le niveau du canal correspondant.
2. ENTRÉE LINE: Entrée asymétrique pour instruments de niveau ligne élevé tel que clavier, synthétiseur, batterie électronique.

5/5a. ENTRÉE MIC/LINE: Utilisez le bouton (5a) pour changer le mode d'entrée de la prise XLR : MIC: Entrée symétrique pour instrument de bas niveau et basse impédance tel que micro (200-600 ohms) ou guitare électro-acoustique.

LINE: (par entrée XLR) : Entrée symétrique pour instrument de niveau ligne élevé tel que clavier, boîte à rythme.

1. CH3 LEVEL: Contrôle le niveau du lecteur SD/USB intégré ou de la source externe (niveau ligne) branchée dans la prise AUX IN.
2. AUX IN: Entrée pour brancher une source externe supplémentaire de niveau ligne dont le niveau est contrôlé par le bouton CH3 level. Veuillez utiliser un câble stéréo.
3. MIX OUT: Sortie symétrique pour brancher une deuxième enceinte AH (liaison en série – voir page 8), un retour amplifié, une table de mixage ou un enregistreur par exemple.
4. VOYANT POWER: Ce voyant s'allume lorsque l'appareil est en marche. Il y a un deuxième voyant à l'avant de l'enceinte.
5. VOYANT CLIP: Ce voyant s'allume juste avant que l'ampli commence à écrêter. Ajustez les contrôles de niveau et le niveau de vos sources pour que ce voyant ne s'allume que brièvement lors des pics de volume.

II. VOLUME MASTER: Contrôle le volume général de votre enceinte AH.

1. RÉGLAGES BASS ET TREBLE: Ces contrôles actifs permettent d'accentuer ou de diminuer les fréquences graves/élevées de l'ampli.

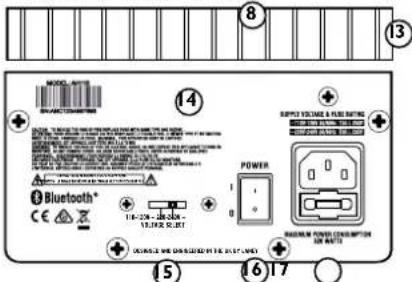

2. REFROIDISSEUR: Ailettes du refroidisseur de l'amplificateur. Veuillez ne pas les obstruer.
3. INFORMATION: Endroit réservé aux données de l'ampli : numéro de série, information d'alimentation et de puissance, etc.
4. SÉLECTEUR DE TENSION: Bien que tous les efforts aient été faits pour que la tension soit réglée sur celle de votre région, veuillez la vérifier avant la première mise en marche. Des dégâts peuvent être occasionnés si la tension n'est pas réglée correctement. Consultez la page 17 pour avoir plus d'information.
5. INTERRUPTEUR PRINCIPAL: Permet de mettre le système en marche et de l'arrêter. Assurez-vous que les contrôles de niveau sont au minimum lors de la mise sous/hors tension.
6. PRISE D'ALIMENTATION ET FUSIBLE: Prise IEC pour brancher le câble d'alimentation. Ne remplacez le fusible que par un fusible identique.

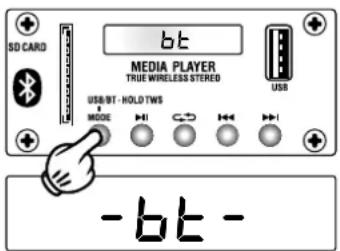

True Wireless Stereo (véritable stéréo sans fil) est une fonction qui permet la connexion de deux enceintes AH à un appareil Bluetooth. Le résultat est un système en véritable stéréo par Bluetooth, la première enceinte AH émettant le canal gauche et la deuxième enceinte AH émettant le canal droit de l'image stéréo.

FUENTE BLUETOOTH GABINETE AH PRIMARIO

I. Connectez l'enceinte AH primaire à un appareil Bluetooth comme décrit dans la page précédente. 2. Sur l'enceinte secondaire, à l'aide du bouton MODE, sélectionnez le mode Bluetooth, puis maintenez enfoncé le bouton MODE pendant 5 à 10 secondes et relâchez-le. Le sigle BT clignote sur l'afficheur des deux enceintes, indiquant que la connexion TWS est en cours. 3. Lorsque la liaison est établie, l'image (à gauche) apparaît sur les afficheurs des deux enceintes primaire et secondaire.

Arrêter l'appareil et débrancher le câble d'alimentation avant d'effectuer la manipulation.

1. Tirez le tiroir du porte-fusible. 2. Ne remplacez le fusible que par le même type et le même calibre indiqué sur le panneau arrière.

SÉLECTEUR DE TENSION

À l'aide d'un outil adéquat, glissez le sélecteur de tension dans la position appropriée.

www.laney.co.uk

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:

1. Lisez ces instructions
2. Gardez ce manuel pour de futures références.
3. Prêtez attention aux messages de précautions de ce manuel
4. Suivez ces instructions.
5. N'utilisez pas cet appareil à proximité de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre appareil.
7. N'obstruez pas les systèmes de refroidissement de votre appareil et installez votre appareil en fonction des instructions de ce manuel
8. Ne positionnez pas votre appareil à proximité de toute source de chaleur
9. L'un appareil avec la construction de la classe 1 sera relié à une prise munie d'une liaison à la terre. Branchez toujours entre appareil sur une

alimentation munie de prise de terre utilisant le cordon d'alimentation fourni

1. Prétez les connecteurs de votre appareil et positionnez les câblages pour éviter toutes déconnexions accidentelles.

II. N'utilisez que des fixations appropriées par le fabricant.

1. Lors de l'utilisation sur pied ou perche de support, assurez-vous dans le cas de déplacement de l'ensemble encainte/support de prévenir tout

basculement intempestif de celui-ci.

1. La fiche secteur est utilisée pour couper l'alimentation de l'appareil et doit rester facilement accessible. Débranchez cet appareil pendant les orages ou s'il est inutilisé pendant de longues périodes.
2. Saul un technicien agréé par le fabriquant est à même de réparer/contrôler votre appareil. Celui-ci doit être contrôlé s'il a subi des dommages

de manipulation, d'utilisation ou de stockage (humidité,...).

1. Ne déconnectez jamais la prise de terre de votre appareil.
2. Si votre appareil est destiné à être monté en rack, des supports arrière doivent être utilisés.
3. Note pour le Royaume-Uni : Si les couleurs des îles du câble d'alimentation ne correspondent pas aux fiches de la prise secteur, procédez

comme suit:

a) Le fil vert et jaune doit être branché sur la borne repérée par la lettre E, ou le symbole de terre, ou par les couleurs vert et jaune.

b) Le fil bleu doit être branché sur la borne repérée par la lettre N, ou par la couleur noire.

c) Le fil marron doit être branché sur la borne repérée par la lettre L, ou par la couleur rouge.

1. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet

contenant un liquide, tels qu'un vase ou autre récipient.

1. Une exposition à de hauts niveaux sonores peut entraîner des dommages irréversibles de l'audition. La sensibilité au bruit varie considérablement d'un individu à l'autre, mais la majorité de la population ressentira une perte d'audition après une exposition à une forte puissance sonore sur une durée sénégiable.

L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à l'exposition autorisée aux niveaux de bruit :

D'après les études menées par l'OSHA, toute exposition au-delà des limites décrites ci-dessous entraînera des pertes d'audition chez la plupart des sujets. Le port de systèmes de protection (casque, oreillettes de filtrage, etc...) doit être observé lors de l'utilisation de cet appareil sans nuire aux dommages.

irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessous.

CAUTION: 20. Symboles utilisés sur les produits et dans les manuels des produits, destinés à alerter l'opérateur des zones ou des précautions supplémentaires pouvant être nécessaires :

WARNING Ce symbole est utilisé pour prévenir l'utilisateur de la présence d'une tension non isolée dangereuse à l'intérieur du boîtier de l'appareil, et pouvant être suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour prévenir l'utilisateur de la présence d'instructions d'utilisation et de maintenance dans le mode d'emploi accompagnant l'appareil.

Risque de choc électrique – NE PAS OUVIR Afin de réduire les risque de choc électrique, ne pas ouvrir le capot. Il n'y a aucune pièce à l'intérieur pouvant être réparée par l'utilisateur. Veuillez confier la maintenance à un personnel qualifié.

Afin de prévenir tout risque de choc électrique et d'incendie, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les instructions d'utilisation de ce mode d'emploi.

Si votre appareil est équipé d'un mécanisme de basculement ou si son boîtier est conçu comme retour, veuillez utiliser cette caractéristique avec prudence. En raison de la facilité avec laquelle l'amplificateur peut être basculé entre les positions droite et inclinée, utilisez uniquement l'amplificateur sur une surface plane et stable. NE PAS faire fonctionner l'amplificateur sur un bureau, une table, une étagère ou autre plate-forme inappropriées.
