Phantom Smart - Chauffage Klarstein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage infrarouge mural
Marque	Klarstein
Modèle	Phantom Smart
Catégorie	Chauffage
Technologie de chauffage	Infrarouge
Alimentation électrique	220-240 V ~ / 50 Hz
Puissance	2000 W
Niveaux de puissance	9 (P0 à P9)
Minuterie	0 à 24 heures
Délai de mise en veille	3 secondes
Connectivité WiFi	Oui (bande 2,4 GHz)
Fréquence WiFi / Puissance max	2,4 GHz / < 20 dBm
Contrôle à distance	Télécommande et application smartphone (Klarstein)
Application mobile	Klarstein (iOS et Android)
Type de montage	Mural
Utilisation recommandée	Extérieur (patio, terrasse)
Numéro d'article	10047606
Entretien	Nettoyer réflecteur et filament mensuellement ; remplacer réflecteur tous les 2 ans
Sécurité	Protection contre surchauffe, arrêt automatique, couverture interdite
Certification	CE, conforme à la directive 2014/53/UE

FOIRE AUX QUESTIONS - Phantom Smart Klarstein

Comment connecter mon appareil au Wi-Fi ?

Téléchargez l'application Klarstein, assurez-vous que votre smartphone est sur le même réseau Wi-Fi (2,4 GHz) et que le voyant Wi-Fi clignote. Suivez les instructions dans l'application. En cas d'échec, vérifiez que votre routeur n'est pas en 5 GHz uniquement.

Comment régler la minuterie ?

Allumez l'appareil, touchez le panneau de commande lorsque l'écran affiche '00' clignotant, puis réglez la durée de 0 à 24 heures avec les boutons + et -.

À quelle distance du mur dois-je installer le radiateur ?

Le radiateur doit être installé à au moins 1,8 m du sol, 0,5 m du plafond, et 0,5 m des murs latéraux. Ne pas orienter vers le plafond.

Puis-je utiliser ce radiateur à l'intérieur ?

Non, ce radiateur est exclusivement destiné à un usage extérieur. Ne pas l'utiliser dans une salle de bain, une douche ou près d'une piscine.

Comment nettoyer le radiateur ?

Débranchez l'appareil, retirez la grille avant avec un tournevis, nettoyez le réflecteur et le filament avec un chiffon doux humide (sans produits chimiques). Remettez la grille en place.

Que faire si le Wi-Fi ne se connecte pas ?

Vérifiez que l'appareil est branché, que le voyant Wi-Fi clignote (mode appairage), que votre routeur utilise la bande 2,4 GHz, et que les identifiants saisis dans l'application sont corrects. Contactez [e-mail] si nécessaire.

Quelle est la puissance maximale ?

La puissance maximale est de 2000 W, avec 9 niveaux réglables de P0 à P9.

Puis-je utiliser une rallonge ?

Évitez autant que possible les rallonges, car elles peuvent surchauffer. Si nécessaire, utilisez une rallonge adaptée à un usage extérieur et avec protection contre les incendies.

Comment changer le réflecteur ?

Le réflecteur doit être remplacé tous les deux ans pour un fonctionnement efficace. Débranchez l'appareil, retirez la grille et le réflecteur usagé, puis installez le nouveau réflecteur en suivant les instructions du manuel.

L'appareil chauffe-t-il beaucoup ?

Oui, certaines parties deviennent très chaudes. Ne touchez pas la surface pendant le fonctionnement, et maintenez enfants et animaux à distance. Attendez que l'appareil refroidisse avant de le déplacer.

MODE D'EMPLOI Phantom Smart Klarstein

Chauffage par infrarouge

Félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement ce manuel et tenir compte des conseils suivants afin d'éviter tout dommage. Toute défaillance causée par le non-respect des instructions et des précautions mentionnés dans le manuel d'instructions n'est pas couverte par notre garantie et notre responsabilité. Scannez le code QR pour accéder au dernier manuel d'utilisation et à d'autres informations sur le produit.

Consignes de sécurité 36

Installation 38

Fonctionnement 39

Contrôle de l'appareil par smartphone 41

Entretien et nettoyage 43

Informations sur le recyclage 44

Fabricant 44

FICHE TECHNIQUE

Numéro d'article 10047606
Alimentation électrique 220-240 V ~ / 50 Hz
Alimentation 2000 W
Niveaux de puissance 9
Délai de mise en veille 3 secondes
Minuterie 24 heures
Montage montage mural
Fréquence WiFiPuissanceradioélectriquemaximale	2,4 GHz< 20 dBm

Consignes de sécurité

Veuillez lire toutes les instructions avant d'essayer d'utiliser cet appareil. Conservez ces instructions de montage pour pouvoir vous y référer ultérieurement. Lorsque l'appareil est stocké pendant une longue période de non-utilisation, conservez l'emballage d'origine pour l'utiliser.

• Ne laissez pas l'appareil sans surveillance lorsqu'il est en marche.
• Cet appareil chauffe lorsqu'il est en marche. Veillez à ne pas toucher la surface chaude.
• Ne déplacez pas l'appareil lorsque vous l'utilisez. Avant tout déplacement, attendez que l'appareil refroidisse complètement et vérifiez qu'il n'est pas débranché de l'alimentation électrique.
• Placez l'appareil à au moins 1 mètre de matériaux hautement inflammables tels que meubles, arbres, feuilles, foin et buissons.
• L'appareil doit être situé à au moins 1,8 m au-dessus du sol et à au moins 0,7 m au-dessus du plafond du bâtiment ou d'objets suspendus.
• L'appareil ne doit pas être orienté vers le haut, vers le plafond. L'élément chauffant doit être orienté vers la zone à chauffer.
• Gardez les enfants et les animaux domestiques à une distance sûre de l'équipement.
• Les enfants âgés de 8 ans et plus, ainsi que les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, peuvent utiliser cet équipement, à condition d'avoir reçu une supervision ou des conseils sur l'utilisation en toute sécurité de cet équipement et de connaître les dangers encourus.
• Les enfants ne sont pas autorisés à jouer avec le matériel. Sans surveillance, les enfants ne sont pas autorisés à effectuer le nettoyage et l'entretien par l'utilisateur.
• S'il y a des signes d'endommagement ou de dysfonctionnement, ne faites pas fonctionner le chauffage.
• N'essayez pas de réparer ou de régler les fonctions électriques ou mécaniques de cet appareil. Cet appareil ne contient aucune pièce réparable par l'utilisateur. Seuls des électriciens qualifiés peuvent effectuer des travaux d'entretien ou de réparation. Si vous tentez de réparer l'appareil vous-même, votre garantie sera annulée.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou un personnel qualifié similaire pour éviter tout danger.
• Ne pas manipuler les composants à mains nues. En cas de contact accidentel, utilisez un chiffon doux et de l'alcool méthylique ou de l'alcool pour enlever les traces de doigts, sinon ces traces brûleront dans les composants, ce qui entraînera une défaillance prématurée de l'appareil.
• Ne remplacez pas ou n'essayez pas de remplacer les composants de ce produit.
• Cet appareil est exclusivement destiné à l'extérieur. N'utilisez pas ce radiateur à proximité de la salle de bain, de la douche ou de la piscine.
• Ne touchez pas la prise avec des mains humides ou mouillées.
• Ne pas faire passer le cordon d'alimentation sous la moquette. Ne recouvrez pas le cordon d'alimentation avec de la moquette, un toboggan ou un revêtement similaire. Placez le cordon d'alimentation à l'écart des piétons et dans un endroit où vous ne risquez pas de trébucher.
• Ne pas enrouler le cordon d'alimentation autour de l'appareil.
• N'insérez pas ou ne laissez pas pénétrer de corps étrangers dans les orifices de ventilation ou les ouvertures de l'appareil, sous peine de provoquer un choc électrique, un incendie ou d'endommager l'appareil.
• Pour éviter tout risque d'incendie, n'obstruez pas l'évent.
• Il y a des pièces chauffantes et des pièces à arc ou à étincelles à l'intérieur du radiateur. Ne l'utilisez pas dans des zones où de l'essence, de la peinture, des explosifs et/ou des liquides inflammables sont utilisés ou stockés. Tenez l'appareil loin des surfaces chauffées et des flammes nues.
• Évitez autant que possible d'utiliser des rallonges, car elles risquent de surchauffer et de provoquer un incendie. Toutefois, si vous devez utiliser une rallonge, assurez-vous qu'elle est adaptée à l'usage prévu, qu'elle a été testée pour une utilisation en extérieur et qu'il est préférable d'installer ou de raccorder un dispositif de protection contre les incendies.
• Assurez-vous toujours que le radiateur est branché sur une prise adaptée, testée pour une utilisation en extérieur.
• Pour déconnecter le chauffage, éteignez le contrôleur et débranchez-le de la prise. Ne débranchez pas l'appareil en tirant sur le cordon d'alimentation.
• Avant de déplacer, de nettoyer ou de ranger l'équipement, débranchez toujours l'appareil pour vous assurer qu'il est complètement refroidi.
• Ce radiateur est destiné à un usage domestique uniquement et ne doit pas être utilisé à des fins commerciales. Toute autre utilisation non recommandée par le fabricant peut provoquer un incendie, un choc électrique ou des blessures corporelles.
• Il n'est pas recommandé d'utiliser des accessoires sur l'appareil.
• Avant d'installer le poêle, vérifiez que le mur extérieur n'est pas endommagé.
• Toujours utiliser sur des surfaces sèches, bien fermes, stables, plates et horizontales.
• Vérifiez la communication, le câble et la canalisation du mur extérieur. S'il y a des lignes de service à proximité, n'installez pas l'appareil et trouvez un autre endroit pour l'installer.
• Ne le placez pas directement au-dessus ou au-dessous de la prise de courant.
• Ne retirez pas les étiquettes ou les panneaux d'avertissement du produit.

Risque d'incendie

Ne jamais couvrir le radiateur. Si vous couvrez l'appareil, il y a un risque de surchauffe et d'incendie. L'appareil ne doit pas être placé directement sous la prise de courant.

Risque de brûlures

Certaines parties de cet appareil peuvent devenir très chaudes et provoquer des brûlures. Il convient d'être particulièrement vigilant en présence d'enfants et de personnes vulnérables.

Risque de dommages corporels

Ce poêle n'est pas équipé d'un dispositif de contrôle de la température ambiante. A moins d'une surveillance permanente, n'utilisez pas ce poêle dans une petite pièce occupée par des personnes qui ne peuvent pas la quitter d'elles-mêmes.

Avant l'installation, soyez attentif aux points suivants

1. Les produits doivent être déposés délicatement.
2. L'installation dans un environnement acide ou alcalin n'est pas recommandée.
3. Le produit doit être mis à la terre.
4. Les produits doivent vérifier la marque du produit sur la tension et la conformité à la tension locale.
5. Veillez à ce que la puissance nominale soit suffisante pour supporter le courant.

Étapes de l'installation du radiateur mural

Les précautions suivantes doivent être prises avant l'installation

• Les produits doivent être déposés délicatement.
• Ne pas installer dans un environnement acide ou alcalin; • Le produit doit être mis à la terre.
• Vérifier si la tension indiquée sur la plaque signalétique du produit est conforme à la tension locale.
• Veillez à ce que la capacité de charge de la prise de câble soit suffisante.

La position d'installation du produit doit être placée à 1,8 m du sol, à une distance minimale de 0,5 m du bas du plafond, du toit ou de toute autre couverture et à une distance minimale de 0,5 m des murs des deux côtés. Pour l'étape d'installation du radiateur infrarouge mural.

1. Sur le lieu d'installation, percer trois trous ronds de 8 mm de diamètre à l'aide d'une perceuse à percussion.
2. Insérez les trois chevilles en plastique dans les trois trous.

3. Fixez le support à l'aide de trois vis ST4×35et assurez-vous que les points d'installation sont bien fixés.
4. Avant de fixer le radiateur, assurez-vous que l'interrupteur à bascule se trouve sur le côté droit, puis fixez le support à l'appareil à l'aide de deux vis M6×14 et d'écrous papillon.
L'écrou agoniste intérieur du support peut être utilisé pour régler l'angle du produit.

Fonctionnement

Branchez l'alimentation électrique et enclenchez l'interrupteur principal latéral.

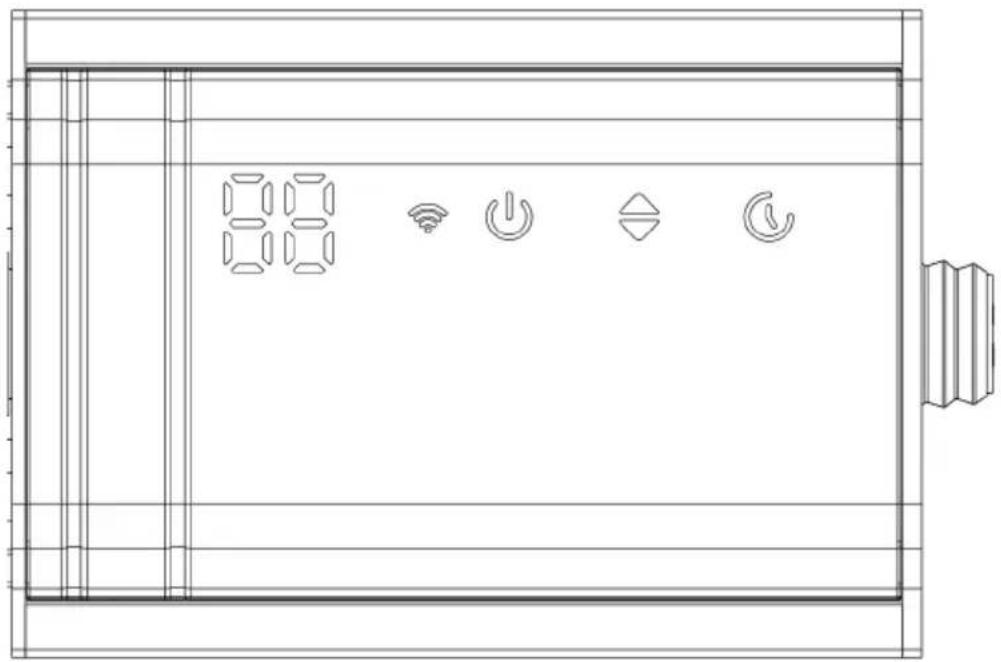

Fonctionnement du panneau de contrôle

1. Allumez l'appareil : Touchez la touche On/Off pour allumer le chauffage. L'écran affiche P0.
2. Régler le niveau de chaleur : Touchez la touche ⬤ pour régler le niveau de chaleur entre P0 et P9. Le témoin de fonctionnement s'allume et l'appareil commence à fonctionner.
3. Réglage de la minuterie : Le voyant de fonctionnement s'allume. Touchez le panneau de commande lorsque l'écran affiche « 00 » en clignotant. En appuyant sur le bouton, vous pouvez maintenant régler la minuterie sur une durée de 0 à 24 heures. Une fois la minuterie réglée, clignote. Si vous appuyez sur la touche pendant le fonctionnement, le chauffage se met en veille.

Utilisation de la télécommande

La télécommande fonctionne de la même manière que le panneau de commande de l'appareil. Pour modifier le niveau de chauffage, vous utilisez les boutons + et -.

Fonctionnement du WiFi : Le voyant WiFi clignote, indiquant que le WiFi n'est pas connecté. Pour vous connecter, démarrez l'application Klarstein, entrez le mot de passe du compte WiFi local et cherchez à ajouter un appareil. Une fois la connexion établie, le témoin WiFi reste allumé en permanence.

Contrôle de l'appareil par smartphone

Si vous connectez l'appareil à votre réseau Wi-Fi domestique, vous pouvez l'utiliser facilement via l'application Klarstein associée. L'application vous permet non seulement de contrôler à distance l'appareil via votre smartphone, mais vous donne également accès à des recettes et à des informations supplémentaires.

Procédez comme suit pour connecter votre smartphone avec votre appareil klarstein :

1 Téléchargez d'abord l'application Klarstein en scannant le code QR avec votre smartphone (voir ci-dessous) ou téléchargez-le directement depuis l'App Store ou Google Play. 2 Assurez-vous que votre smartphone est connecté au même réseau WiFi que votre appareil Klarstein. 3 Ouvrez l'application Klarstein. 4 Connectez-vous avec votre compte. Si vous n'avez pas encore de compte, inscrivez-vous dans l'application Klarstein. 5 Suivez les indications de l'application.

Téléchargement de l'application

Utilisez la fonction de scan de votre téléphone portable pour scanner le QR Code et télécharger l'application sur votre smartphone.

Remarque : L'application fournit des informations supplémentaires sur la façon d'utiliser l'application et de l'aide sur la façon de se connecter à votre appareil dès que vous l'ouvrez pour la première fois.

iOS Android

Résolution des problèmes de connexion

Si votre appareil Klarstein est introuvable dans le Wi-Fi, vérifiez les points suivants :

1 L'appareil n'est pas branché. Vérifiez que votre appareil est branché à une prise. 2 L'appareil ne se trouve pas en mode d'appairage. Vérifiez que le voyant WiFi (LED) du panneau de commande de l'appareil intelligent clignote comme décrit dans les instructions „Réinitialiser les paramètres WiFi“ pour votre appareil intelligent (les instructions se trouvent généralement sous Connexion de l'appareil). 3 Le point d'accès WiFi ne fonctionne pas sur 5 GHz. Assurez-vous que votre point d'accès fonctionne sur la bande 2,4 GHz et que vous disposez de votre propre SSID sur la bande 2,4 GHz. Si vous n'êtes pas sûr de la bande de fonctionnement de votre point d'accès, veuillez contacter votre fournisseur d'accès Internet.

Important : veuillez noter que si votre routeur WiFi a une double bande - c'est-à-dire qu'il fonctionne à la fois dans les bandes 2,4 GHz et 5 GHz - vous devez séparer les SSID pour chaque bande et utiliser le SSID 2,4 GHz pour vous connecter.

4 Vérifiez les paramètres du pare-feu de votre réseau WiFi. Le paramétrage de pare-feu de votre réseau Wi-Fi peut ne pas permettre à l'application Klarstein de configurer les paramètres Wi-Fi sur votre appareil connecté. Veuillez vous assurer que vous n'utilisez pas un réseau WiFi public, par ex. aéroports, dortoirs, entreprises, etc. 5 Différentes données de connexion dans le smartphone et dans l'application. Vérifiez que les données de connexion WiFi saisies dans l'application Klarstein correspondent à celles de votre smartphone.

Si vous avez suivi les instructions ci-dessus et que votre smartphone ne parvient toujours pas à se connecter à l'application, veuillez nous envoyer un e-mail pour obtenir de l'aide : [e-mail]

Entretien

Attention ! Un entretien soigneux et régulier du radiateur infrarouge est nécessaire pour assurer un fonctionnement durable et efficace de votre appareil.

• Vérifiez la propreté du réflecteur et du filament IR au moins une fois par mois. Si nécessaire, appliquez les instructions de nettoyage et d'entretien.
• Le nombre de contrôles peut augmenter en fonction de la quantité de poussière présente dans l'environnement.
• Lors du nettoyage, vérifiez visuellement que le réflecteur, le fil et le cadre ne sont pas déformés. En cas de déformation, consulter un technicien qualifié.
• Inspectez visuellement le cordon d'alimentation et la fiche pendant le nettoyage de l'appareil. À la moindre déformation, consulter un technicien qualifié.
• Il est recommandé de changer le réflecteur tous les deux ans pour un fonctionnement plus efficace.

Mise en GARDE : risque de choc électrique

Débranchez le cordon d'alimentation de la prise murale avant de nettoyer l'appareil et d'enlever les filtres. Ne pas immerger l'appareil dans l'eau ou dans d'autres liquides pour le nettoyer.

Attention ! Un nettoyage régulier et soigneux permettra à votre appareil de chauffage de fonctionner efficacement pendant de nombreuses années.

• Pour votre sécurité, débranchez le cordon d'alimentation avant de nettoyer l'appareil.
• Retirez le câble de la grille avant par les entrées du cadre à l'aide d'un tournevis à fente.
• Le réflecteur et le filament doivent être nettoyés avec un chiffon doux, une brosse douce ou de l'air frais ou sec. Le chiffon peut être humide, mais jamais trop mouillé, et le produit de nettoyage ne doit contenir aucun produit chimique.
• Ne pas utiliser de produits de nettoyage susceptibles d'endommager le réflecteur (détergents, etc.).
• Remettre la grille en place à l'aide d'un tournevis plat.

Conseils pour le recyclage

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniqu Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

Ce produit contient des piles. S'il existe une réglementation pour l'élimination ou le recyclage des piles dans votre pays, vous ne devez pas les jeter avec les ordures ménagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usagé

Le soussigné, Chal-Tec GmbH, déclare que l'équipement radioélectrique du type Phantom Smart est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : use.berlin/10047606
