Type de produit	Table de cuisson gaz encastrable
Marque	AEG
Modèle	85550G-FM
Catégorie	Table de cuisson
Nombre de brûleurs	4 (auxiliaire, semi-rapide, rapide, triple couronne)
Type de gaz	Gaz naturel (G20) / GPL (G30/G31) - réglable
Puissance totale maximale	10 kW (1+2+3+4 kW)
Tension d'alimentation	220-240 V ~ 50-60 Hz
Raccordement gaz	Tube cuivre rigide Ø12 mm ou flexible acier (norme UNI)
Raccordement électrique	Cordon tripolaire (phase marron, neutre bleu, terre jaune-vert)
Matériau de la surface	Acier inoxydable
Grilles	Amovibles, en acier
Commandes	4 boutons rotatifs avec allumage intégré et sécurité thermocouple
Allumage	Électrique intégré, appuyer 3-4 secondes
Sécurité	Clapets de sécurité automatiques (coupure gaz si flamme éteinte)
Nettoyage	Chiffon humide, éviter produits abrasifs et vapeur, ne pas laver au lave-vaisselle
Entretien	Nettoyer les orifices de gaz, retirer grilles et chapeaux pour lavage manuel
Garantie	Garantie européenne, conditions dans le livret fourni
Service après-vente	Contacter le SAV agréé AEG (numéros par pays)
Pièces détachées	Exiger des pièces d'origine auprès du SAV
Homologations	Conforme directives CE 90/396, 73/23, 89/336, 93/68

FOIRE AUX QUESTIONS - 85550G-FM AEG

Comment allumer un brûleur ?

Tournez le bouton sélectionné, puis appuyez fermement pendant 3 à 4 secondes pour permettre aux étincelles d'enflammer le gaz et au thermocouple de chauffer. Relâchez ensuite le bouton et réglez la flamme en tournant dans le sens inverse des aiguilles d'une montre.

Que faire si la flamme s'éteint accidentellement ?

Ne vous inquiétez pas : le clapet de sécurité automatique coupe l'arrivée de gaz environ 30 secondes après l'extinction de la flamme. Pour réallumer, suivez la procédure d'allumage normale.

Quel type de gaz utiliser avec cette table de cuisson ?

L'appareil est réglé en usine pour le gaz naturel (G20). Il peut être converti pour fonctionner au GPL (G30/G31) en remplaçant les injecteurs (kit fourni). Vérifiez la plaque signalétique pour confirmer le type de gaz admissible.

Comment nettoyer la table de cuisson ?

Avant le nettoyage, débranchez l'appareil. Utilisez un chiffon humide et séchez soigneusement. Évitez absolument les nettoyeurs vapeur, la paille de fer, les produits acides ou alcalins. Pour les grilles et chapeaux, lavez-les à la main avec de l'eau savonneuse (pas au lave-vaisselle).

Puis-je laver les grilles et chapeaux au lave-vaisselle ?

Non, ne lavez jamais ces pièces au lave-vaisselle. Elles doivent être nettoyées à la main avec de l'eau chaude savonneuse, puis soigneusement essuyées. Assurez-vous que les orifices de passage du gaz restent propres.

Comment remplacer les injecteurs pour changer de gaz ?

Retirez les grilles, caches et chapeaux. Dévissez les injecteurs existants et remplacez-les par ceux du kit fourni, en vérifiant le marquage (voir tableau page 27). Replacez les chapeaux, caches et grilles. Collez ensuite l'étiquette autoadhésive correspondante sur la plaque signalétique.

Quelle est la puissance des brûleurs ?

Puissances nominales : auxiliaire 1 kW, semi-rapide 2 kW, rapide 3 kW, triple couronne 4 kW. La puissance thermique totale est indiquée sur la plaquette signalétique.

Quels diamètres de casseroles recommandez-vous ?

Pour une utilisation optimale : brûleur auxiliaire et semi-rapide : max Ø 18 cm ; brûleur rapide : max Ø 22 cm ; brûleur triple couronne : max Ø 30 cm. Des casseroles trop grandes peuvent surchauffer les boutons et le plan.

Comment installer la table de cuisson ?

L'installation doit être réalisée par un professionnel agréé. Préparez une ouverture dans le meuble selon les cotes (fig. 1 de la notice), raccordez le gaz avec un tube cuivre Ø12 mm ou un flexible acier, et branchez le cordon électrique à une prise 16 A avec terre. Fixez la table avec les crochets fournis.

Que faire en cas de panne ou dysfonctionnement ?

Contactez le Service Après-Vente agréé AEG le plus proche. Ayez à disposition le modèle (Mod.), le numéro de produit (Prod. n°) et le numéro de série (n° de série) figurant sur la plaque signalétique. Exigez toujours des pièces détachées d'origine.

MODE D'EMPLOI 85550G-FM AEG

Conseils d'utilisation et d'installation 20

Table de cuisson encastrable

Nettoyage et entretien de la table de cuisson 21

Service Après-Vente et pièces détachées. 21

Conditions de garantie 21

Garantie européenne 21

Consignes de sécurité 23

Installation 24

Données techniques 27

Nous vous remercions d'avoir choisi un produit AEG. Avant d'utiliser cet appareil, nous vous conseillons de lire attentivement les précautions d'emploi et les conseils disponibles dans ce manuel. Vous pourrez ainsi l'utiliser et la conserver en parfait état plus longtemps. Conservez soigneusement ce manuel pour toute consultation future.

Allumage des brûleurs

Sur cette gamme d'appareils, la commande d'allumage et le système de sécurité sont intégrés au bouton. Pour allumer les brûleurs, procédez comme suit :

1. Tournez le bouton sélectionné. 2. Appuyez fermement sur ce bouton pendant 3-4 secondes pour permettre aux étincelles d'enflammer le gaz qui s'échappe du chapeau du brûleur et au thermocouple de chauffer. 3. Au bout de 3-4 secondes, relâchez le bouton et réglez la flamme en le tournant dans le sens inverse des aiguilles d'une montre. Si la flamme ne reste pas allumée, refaites l'opération à partir du point I.

Symboles

: robinet fermé; allumage : puissance maximale; : puissance minimale.

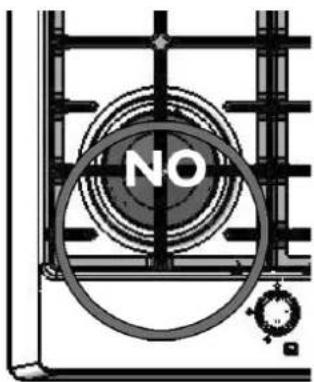

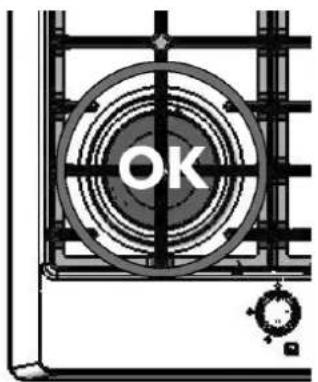

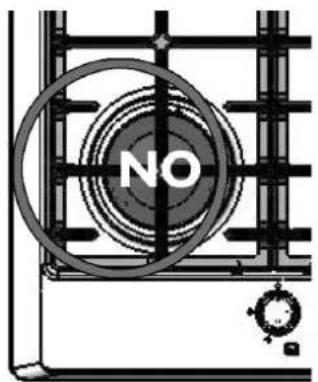

Utilisation des feux

Pour diminuer la consommation et en même temps améliorer le rendement, il est conseillé d'utiliser des casserolles ayant un diamètre adapté aux brûleurs et d'éviter que la flamme ne dépasse leur fond (voir le tableau page 27).

Clapets de sécurité automatiques

Ce dispositif de sécurité ferme automatiquement le robinet si la flamme des brûleurs s'éteint accidentellement à cause d'un courant d'air, du débordement d'un liquide ou d'une panne de gaz momentanée sur le réseau. Ce dispositif entre en fonction 30 secondes environ après que la flamme s'est éteinte.

Nettoyage et entretien de la table de cuisson

Avant de nettoyer votre table de cuisson, débranchez la fiche de la prise de courant ou coupez l'alimentation électrique du réseau par l'interrupteur général.

• Évitez absolument d'utiliser un appareil à vapeur, une paillasse de fer ou un tampon métallique, de l'acide chlorhydrique ou tout autre substance susceptible de rayer ou de ternir votre table.
• Essuyez immédiatement les substances acides ou alcalines. N'utilisez pas d'objets pointus pour éviter d'endommager les joints entre le cadre et le plan de travail.
• N'utilisez en aucun cas des produits contenant du sable, des produits alcalins ou acides, des chlorures, des aerosols pour four ou des détergents pour lave-vaiselle.
• Séchez soigneusement votre table de cuisson après y avoir passé un chiffon humide pour éviter la formation de résidus calcaires.
• Les aliments à haute teneur en sucre qui ont débordé pendant la cuisson doivent être ôtés immédiatement.
• Éliminez l'essentiel des résidus d'aliments avec un chiffon humide.
• Toutes les grilles, les caches et les chapeaux peuvent être nettoyés, après les avoir enlevés de la table de cuisson, avec de l'eau chaude savonnée; ils seront ensuite essuyés soignement. ÉVITEZ DANS TOUS LES CAS LE LAVAGE AU LAVE-VAISSELLE. Assurez-vous que les orifices de passage du gaz sont parfaitement propres.
• La couleur naturelle des grilles, là où les casseroles sont appuyées, peut s'alterer au fil du temps à cause de l'action de la chaleur.

Service après-vente et pièces détachées

Avant de quitter l'usine, cet appareil a été essayé et mis au point par du personnel expert et spécialisé, de manière à offrir les résultats de fonctionnement. Toute réparation ou mise au point eventuellement nécessaire devra être exécutée avec le maximum de soin et d'attention.

Nous vous conseillons, pour cette raison, de vous adresser au concessionnaire qui vous a vendu l'appareil ou à notre Service Après-Vente le plus proche de votre domicile en spécifiant le type d'inconvénient, le modèle de l'appareil (Mod.), le numéro du produit (Prod. n°) et le numéro de série (n° de série). Ces données sont indiquées sur la plaque reproductive sur la dernière page de la notice. Exigez always des pièces détachées d'origine.

Conditions de garantie

Votre nouvel appareil est couvert par une garantie. Les conditions de garantie sont précises dans le livre « Normes de garantie - Service-Apres-Vente » qui se trouve à l'intérieur de l'appareil.

Conservez avec soin, avec ce livre, le reçu ou la facture, ou même le bordereau de livraison de l'appareil : ils serviront à documenter son achat et la date de l'opération.

En cas d'intervention du Service Après-Vente, montrez ces documents au personnel préposé. Si cette procédure n'est pas respectée, le Service Après-Vente sera contraint de vous facturer toute éventuelle réparation.

En cas de besoin, vous pourrez rechercher le ServiceAprès-Vente le plus proche en consultant le livre « Normes de garantie - ServiceAprès-Vente » ou les pages jaunes, à la rubrique « Appareils électroménagers/Réparations »

Garantie européenne

Cet appareil électroménager est garanti par Electrolux dans tous les pays numérisés ci-dessous pendant la période indiquée dans la garantie ou, en alternative, pendant la période fixée par la législation en vigueur dans le pays où l'appareil est utilisé. Si vous vous déplacez d'un pays à un autre indiqué dans la liste ci-dessous, la garantie de votre appareil sera elle aussi transférée aux conditions suivantes :

La garantie de l'appareil court à compter de la date d'achat qui devra être démontrée en produisant un document d'achat valable, rédigé par le vendeur.

La durée de la garantie et les conditions offertes (par ex. main-d'œuvre et/ou pièces détachées) feront référence aux conditions existantes dans le nouveau pays de résidence pour le même type de produit.

La garantie est strictement personnelle et elle est libellée au nom de l'acheteur d'origine de l'appareil; elle ne peut être transférée à un autre utilisateur.

L'appareil doit être installé et utilisé conformément aux instructions fournies par Electrolux; il ne peut être utilisé que dans un environnement domestique et ne doit jamais être utilisé pour des activités industrielles ou professionnelles.

L'appareil doit être installé conformément à toutes les normes en vigueur dans le nouveau pays de résidence.

Les dispositions de la présente garantie européenne ne promettent en rien les droits prévus par la législation, dont le consommateur est et demeure le titulaire.

www.electrolux.com
✓
Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjaellandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamãe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lithuania	[phone]	Verkiú 29, 09108 Vilnius, Lithuania
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné utja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2, 0508 Oslo
Österreich	[phone]	Herzigasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	B-dul Timisoara 90, S6, Bucharest
Schweiz - Suisse - Swizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Tržaška 132, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domace spotrebíce SK, Seberíniho 1, 821 03 Bratislava
Suomi	[phone]	Konepajanranta 4, 28100 Pori
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkije	[phone]	Tarlabasi caddesi no : 35 Taksim Istanbul
Rocsnia	[phone]	129090 MockBa, Olimmničský npocnekt, 16, BtC "Оlimmničk"

Adressez-vous impérativement à des professionnels qualifiés dans les cas suivants :

• installation (voir section Installation);
• doute sur le fonctionnement.

Adressez-vous à un Service Après-vente agréé par le fabricant dans les cas suivants :

• immédiatement après avoir déballé l'appareil, si vous avez un doute sur son état;
• remplacement ou déterioration du cordon d'alimentation;
• panne ou dysfonctionnement de l'appareil nécessitant l'achat de pièces d'origine.

Avertissements de base

Pour garantir l'efficacité et la sécurité de cet appareil électroménager :

• adressez-vous exclusivement à un centre de Service Après-vente agréé par le fabricant;
• exigez toujours des pièces détachées d'origine;
• l'appareil est conçu pour un usage domestique non professionnel; n'en modifie pas les caractéristiques;
• la plaquette signalétique indique le symbole du pays de destination auquel se réfèrent les instructions;
• la sécurité électrique ne peut être garantie que si l'appareil est relié à une prise de terre efficace et conforme aux normes en vigueur;
• ne touchez pas les grilles sur lesquelles sont posées les cassetoles pendant l'utilisation car elles deviennent très chaudes; éloignez les enfants;
• utilisez votre table uniquement pour cuire des aliments; n'y effectuez aucune autre opération;
• Avant toute opération d'entretien ou en cas de dysfonctionnement, déconnectez l'appareil du réseau électrique;
• Contrôle toujours que les boutons sont en position d'arrêt quand l'appareil n'est pas utilisé.

Évitez que les enfants puissent accéder :

• aux commandes et à l'appareil en général;
• aux composants de l'emballage (sachets, polystyrène, clous, etc.);
• à l'appareil pendant et tout de suite après le fonctionnement de la table de cuisson à cause du risque de brûlure;
• à l'appareil inutilisé (dans ce cas, rendez inoffensives les parties susceptibles de présenter un danger).

Évitez les opérations suivantes :

• toucher l'appareil avec une partie humide du corps;
• utiliser l'appareil pieds nus;
• tirer sur l'appareil ou sur le cordon d'alimentation pour le débrancher;
• les opérations impropres ou dangereuses;
• laisser le cordon d'alimentation d'autres appareils électroménagers sur les parties chaudes de l'appareil;
• exposer l'appareil aux agents atmosphériques;
• utiliser l'appareil comme plan d'appui;
• l'utilisation de liquides inflammables à proximité de l'appareil;
• l'utilisation d'adaptateurs, de prises multiples et/ou de rallonges;
• l'installation ou la réparation effectuée par des personnes non qualifiées.

Important

• Ne posez pas de casseroles instables ou déformées sur les brûleurs : elles pourraient causer des accidents en se renversant ou en débordant.
• Si la table possède un couvercle, assurez-vous que les brûleurs ont refroidi avant de le refermer.
• Fermez le robinet d'alimentation quand la table ne fonctionne pas.
• Avant l'installation, assurez-vous que les modalités de distribution du gaz correspondent à celles qui sont prévues sur l'appareil. Le type de gaz pour lequel l'appareil a été régé est indiqué sur la plaquette apposée sur le fond du tiroir. Cet appareil doit être raccordé à un dispositif d'évacuation du produit de la

combustion. L'installation de la table et son raccordement doivent être effectués conformément à la réglementation en vigueur. Veillez tout particulièrement à respecter les dispositions applicables en matière de ventilation. Les appareils de cuisson à gaz produisent de la chaleur et de l'humidité dans la pièce où ils sont installés. Pour assurer une bonne aération de la pièce : laissez ouvertes les voies d'aération naturelles ou installez un dispositif d'aération mécanique (hotte d'aspiration avec conduit d'évacuation). Si l'appareil doit être utilisé de façon intensive et prolongée, il peut être nécessaire d'installer une aération supplémentaire, d'ouvrir une fenêtre, de créer une aération plus efficace ou d'augmenter la puissance de l'aspiration mécanique.

La responsabilité du fabricant est dégagée dans les cas suivants : mauvaise installation, usages imprôs, erreurs ou déraisonnables.

Installation

Les opérations à exécuter pour le raccordement au gaz et à l'électricité sont décrites ci-dessous. Ces opérations doivent être réalisées conformément aux normes en vigueur par des professionnels qualifiés; leur exécution par des personnes non qualifiées peut constituer une source de danger.

Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect de ces dispositions. POUR LE RACCORDEMENT AU GAZ SE RÉFERER AUX NORMES UNI 7129 ET UNI 7131.

Préparation du meuble

Cette notice concerne une table de cuisson à encastrer de classe 3.

Préparer le trou dans le top conformément aux indications de la fig. 1.

Il est indispensable que cette ouverture soit réalisée dans la position la plus adaptée : si un four est installé sous la table, le tuyau de gaz ne doit pas entrer en contact avec ses parois.

Installation dans le meuble

Après avoir exécuté les branchements, installez la bande collante le long de l'ouverture et posez-y la table. Serrer les crochets de fixation (fig. 2) en les vissant délicatement. Couper la bande collante qui dépasse.

Remarque

Si l'appareil doit être installé sur un four, prévoyez une cloison de séparation (fig. 3).

Encastrement à ras du haut du meuble (uniquement modèle 85550 G-FM)

• Pratiquez, en haut du meuble, une ouverture correspondant aux mesures indiquées sur la fig. 1b.
• Fraisez le haut du meuble autour de l'ouverture prévue pour l'encastrement en respectant scrupuleusement les mesures indiquées sur les fig. Ib et 4.
• Il est indispensable que cette ouverture soit réalisée dans la position la plus adaptée : si un four est installé sous la table, le tuyau de gaz ne doit pas entrer en contact avec ses parois.
• Après avoir exécuté les branchements, installez l'isolant à base de silicone le long de l'ouverture, en face du fraisage, et posez-y la table.
• Positionnez les crochets fournis avec les accessoires dans les emplacements prévus sur les profils de fixation.
• Serrez les attaches de fixation (fig. 4) en vissant délicatement.
• Enlevez l'isolant en excès.

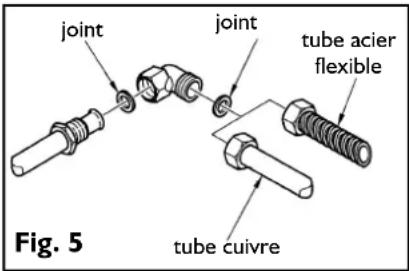

Raccordement au circuit de gaz

Raccordez l'appareil au circuit de gaz en respectant les normes en vigueur et uniquement après avoir vérifié que l'appareil a été réglé correctement pour le type de gaz utilisé.

Dans le cas contraire, effectuez les opérations décrites au paragraphe «Remplacement des injecteurs» (page 26). Pour une alimentation au gaz liquide, utilisez des régulateurs de pression conformes aux normes en vigueur.

Le raccordement au circuit du gaz peut être effectué de deux manières :

A Raccordez la table de cuisson au gaz avec un tube de cuivre rigide de 12 mm de diamètre, conformément à la fig. 5. Pour assurer une bonne étanchéité, ajouter le joint en élastomère fourni en série (norme UNI EN 682). B Connectez la table de cuisson avec le tube flexible en acier pour passage de gaz (UNI 9891). Dans ce cas également, interposez le joint fourni avec les accessoires de série. Il est conseillé de respecter les normes en vigueur pour les installations au gaz et en particulier les normes UNI citées plus haut.

Après avoir exécuté le branchement, contrôlez qu'il n'y a pas de fuite en versant sur le branchement une solution d'eau et de savon.

Ventilation des locaux

Assurez-vous que la pièce ou l'appareil est installé dispose d'ouvertures permanentes sur l'extérieur ou de conduits d'aération assurant une circulation d'air suffisante, conformément aux dispositions prévues par les normes en vigueur. Toutes les ouvertures aménagées doivent :

I. avoir une section de passage minimale supérieure à 100 cm²; 2. être réalisées de façon à ne pas risquer d'être bouchées ni de l'extérieur ni de l'intérieur; 3. être protégées de façon à ce que le passage de l'aération ne soit pas entravé; 4. se trouver à une hauteur du sol suffisante pour ne pas perturber l'évacuation de la combustion.

Si les ouvertures sont réalisées dans une pièce contiguë, elle doit disposer d'une ventilation directe et n'être :

1. ni une chambre ; 2. ni une partie commune de l'immeuble ; 3. ni une pièce représentant un risque d'incendie.

Avant d'essayer l'appareil, vérifie que le fonctionnement d'un autre appareil ne provoque pas de dépression dans la pièce où débouche la ventilation et que la circulation d'air entre les deux pièces est assurée par des ouvertures libres en permanence - élargissez, par exemple, l'espace entre la porte et le sol. Le produit de la combustion doit s'évacuer par une hotte débouchant sur une cheminée, un conduit d'évacuation des fumées ou directement à l'extérieur.

Accès à la table de cuisson

Pour accéder au compartiment qui contient les pièces techniques, opérez de la façon suivante :

• enlevez les grilles, les caches et les chapeaux des brûleurs;
• sortez les boutons de leur axe;
• desserrez les vis qui fixent les brûleurs à la table; sur la version à ras du haut du meuble, dévissez également les deux vis de fixation à la zone avant du tiroir;
• Soulevez la table.

Important : sur la version à ras du haut du meuble, toute la table de cuisson doit être enlevée du top en dévisant les crochets de fixation, avant de procéder ainsi que nous l'avons décrit.

Raccordement au réseau électrique

La table de cuisson AEG est équipée d'un cordon d'alimentation tripolaire à extrémités libres.

Si la table de cuisson doit rester connectée en permanence au réseau d'alimentation, installez un dispositif de protection ayant une ouverture des contacts adaptée, qui assure la déconnexion complète de l'appareil en cas de surtension de catégorie III. Assurez-vous que:

a) la fiche et la prise sont adaptées pour un courant de 16 A; b) l'une et l'autre sont facilement accessibles et placées de façon à ce que aucune partie sous tension ne puisse être atteinte lors de l'introduction ou du retrait de la fiche; c) la fiche peut être introduite sans difficulté et qu'elle reste accessible une fois l'appareil installé; d) une fois la fiche insérée, la table de cuisson ne repose pas sur celle-ci lorsque vous l'installez dans le meuble; e) les cosses de deux appareils différents ne sont pas raccordées à la même fiche; f) le cordon d'alimentation est remplacé, en cas de besoin, par un modèle de 3× 0,5mm^2 de type H05VV-F;

g) les polarités de branchement des cosses libres soient scrupuleusement respectées (Marron=Phase / Bleu=Neutre / Jaune-Vert=Terre).

Avertissement: assurez-vous que les caractéristiques de la ligne électrique de votre habitation (tension, puissance maximum et courant) sont compatibles avec celles de votre table de cuisson AEG.

Remplacement des injecteurs

Avertissement. Tous les produits sont réglés en usine pour fonctionner avec du gaz méthane (G20). Pour les utiliser avec un autre gaz, changez les injecteurs en procédant de la façon suivante :

1. Enlevez les grilles, les caches et les chapeaux des brûleurs; 2. Dévissez les injecteurs pour les démonter, et remplacez-les avec ceux qui sont fournis et correspondant au réseau du gaz; assurez-vous que le marquage est celui qui est indiqué dans le tableau (page 27); 3. Remettez les chapeaux des brûleurs, les caches et les grilles; 4. Ces brûleurs ne nécessitant aucun réglage de l'air.

Avertissement

Si vous transformez l'appareil pour qu'il fonctionne avec un autre gaz, placez l'étiquette autoadhésive correspondante (fournie en série) dans l'espace prévu sur la plaque. Pour faire fonctionner l'appareil au G. P. L. (G30 ou G31), la vis de réglage du minimum doit être visée à fond. Ces appareils sont fournis en cat. Il 2H3+.

Réglage de la puissance minimale

• Enlevez les boutons (ils ont été montés par pression et sont donc extractibles).

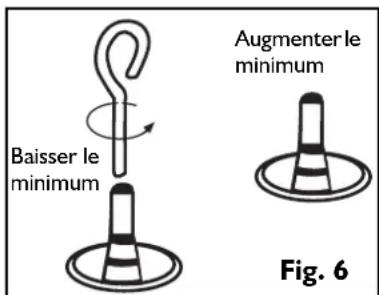

• Allumez les brûleurs et réglez le minimum en tournant la vis de réglage dans le sens des aiguilles d'une montre pour baisser la flamme et dans le sens inverse des aiguilles d'une montre pour l'augmenter (fig. 6). Le tournevis de réglage est fourni avec les accessoires.

Appareil cat. II 2H3+

Type de gaz Brûleur	Marquage des injecteurs	Puisance thermique nominale en kW	Puisance thermique réduite en kW
Gaz naturel(méthane)	Auxiliaire	70	1,0
	Semi-rapide	96	2,0
G20 20 mbar	Rapide	119	3,0
	Triple couronne	146	4,0
Gaz de pétroleliquéfié (GPL)	Auxiliaire	50	1,0
	Semi-rapide	71	2,0
G30 29 mbar	Rapide	86	3,0
G31 37 mbar	Triple couronne	98	4,0
Tableau des casseroles conseillées
Brûleur Ø Casseroles en cm
Auxiliaire		max Ø 18
Semi-rapide		max Ø 18
Rapide		max Ø 22
Triple couronne		max Ø 30

En utilisant des cassetoles dont le diamètre dépasse celui qui est indiqué ici, vous risquez de surchauffer les boutons et le plan et, en cas d'usage prolongé, de faire jaunir le revêtement (s'il est en acier inoxydable).

AEG décline toute responsabilité pour les dommages dus à une utilisation incorrecte.

Puissance thermique totale : voir la plaquette apposée sur le fond de la table.

Air nécessaire à la combustion: 2m³/h par kW de puissance installée - voir plaquette.

Tension d'alimentation 220/240 V 50-60 Hz.

Cet appareil est conforme aux directives communautaires suivantes :

-90/396/CEE (Gaz)

-73/23/CEE du 19/02/73 (Basse tension)

• 89/336/CEE du 03/05/89 (Compatibilité électromagnétique);
• 93/68/CEE du 22/07/93 et modifications ultérieures.

La connexion de la plaque de cuisson au gas se peut effectuer de deux manières:
