Produkttyp	Einbau-Gaskochfeld
Marke	AEG
Modell	85550G-FM
Kategorie	Kochfeld
Anzahl der Brenner	4 (Hilfsbrenner, halbschnell, schnell, Dreifachkranz)
Gasart	Erdgas (G20) / Flüssiggas (G30/G31) - einstellbar
Maximale Gesamtleistung	10 kW (1+2+3+4 kW)
Versorgungsspannung	220-240 V ~ 50-60 Hz
Gasanschluss	Starres Kupferrohr Ø12 mm oder flexibler Stahlschlauch (Norm UNI)
Elektroanschluss	Dreipoliges Kabel (Phase braun, Neutralleiter blau, Erde gelb-grün)
Oberflächenmaterial	Edelstahl
Roste	Abnehmbar, aus Stahl
Bedienelemente	4 Drehknöpfe mit integrierter Zündung und Thermoelement-Sicherheit
Zündung	Integrierte elektrische Zündung, 3-4 Sekunden drücken
Sicherheit	Automatische Sicherheitsventile (Gasabschaltung bei Flammenausfall)
Reinigung	Feuchtes Tuch, keine Scheuermittel oder Dampf, nicht in der Spülmaschine reinigen
Wartung	Gasdüsen reinigen, Roste und Deckel zur manuellen Reinigung entfernen
Garantie	Europäische Garantie, Bedingungen im mitgelieferten Heft
Kundendienst	Kontaktieren Sie den autorisierten AEG-Kundendienst (länderspezifische Nummern)
Ersatzteile	Nur Originalersatzteile vom Kundendienst verlangen
Zulassungen	Konform mit EG-Richtlinien 90/396, 73/23, 89/336, 93/68

Häufig gestellte Fragen - 85550G-FM AEG

Wie zünde ich einen Brenner an?

Drehen Sie den ausgewählten Knopf und drücken Sie ihn fest für 3 bis 4 Sekunden, damit die Funken das Gas entzünden und das Thermoelement aufheizen. Lassen Sie dann den Knopf los und stellen Sie die Flamme durch Drehen gegen den Uhrzeigersinn ein.

Was tun, wenn die Flamme versehentlich erlischt?

Keine Sorge: Das automatische Sicherheitsventil unterbricht die Gaszufuhr etwa 30 Sekunden nach dem Erlöschen der Flamme. Zum Wiederanzünden folgen Sie der normalen Zündprozedur.

Welche Gasart kann mit diesem Kochfeld verwendet werden?

Das Gerät ist werkseitig auf Erdgas (G20) eingestellt. Es kann durch Austausch der Düsen (Kit beiliegend) auf Flüssiggas (G30/G31) umgestellt werden. Prüfen Sie das Typenschild, um die zulässige Gasart zu bestätigen.

Wie reinige ich das Kochfeld?

Vor der Reinigung das Gerät vom Netz trennen. Verwenden Sie ein feuchtes Tuch und trocknen Sie es gründlich. Vermeiden Sie unbedingt Dampfreiniger, Stahlwolle, saure oder alkalische Reinigungsmittel. Roste und Deckel von Hand mit Seifenwasser waschen (nicht in der Spülmaschine).

Kann ich Roste und Deckel in der Spülmaschine waschen?

Nein, waschen Sie diese Teile niemals in der Spülmaschine. Sie müssen von Hand mit warmem Seifenwasser gereinigt und dann sorgfältig abgetrocknet werden. Stellen Sie sicher, dass die Gasdurchtrittsöffnungen sauber bleiben.

Wie tausche ich die Düsen für einen Gaswechsel aus?

Entfernen Sie Roste, Abdeckungen und Deckel. Schrauben Sie die vorhandenen Düsen heraus und ersetzen Sie sie durch die aus dem beiliegenden Kit, dabei die Markierung prüfen (siehe Tabelle Seite 27). Setzen Sie Deckel, Abdeckungen und Roste wieder ein. Kleben Sie dann das entsprechende selbstklebende Etikett auf das Typenschild.

Welche Leistung haben die Brenner?

Nennleistungen: Hilfsbrenner 1 kW, halbschnell 2 kW, schnell 3 kW, Dreifachkranz 4 kW. Die Gesamtwärmeleistung ist auf dem Typenschild angegeben.

Welche Topfgrößen empfehlen Sie?

Für optimale Nutzung: Hilfsbrenner und halbschnell: max. Ø 18 cm; Schnellbrenner: max. Ø 22 cm; Dreifachkranzbrenner: max. Ø 30 cm. Zu große Töpfe können die Knöpfe und die Arbeitsplatte überhitzen.

Wie installiere ich das Kochfeld?

Die Installation muss von einem autorisierten Fachmann durchgeführt werden. Bereiten Sie eine Öffnung im Möbel gemäß den Maßen vor (Abb. 1 der Anleitung), schließen Sie das Gas mit einem Kupferrohr Ø12 mm oder einem flexiblen Stahlschlauch an und stecken Sie das Netzkabel in eine 16 A-Steckdose mit Erdung. Befestigen Sie das Kochfeld mit den beiliegenden Haken.

Was tun bei Störung oder Fehlfunktion?

Kontaktieren Sie den nächstgelegenen autorisierten AEG-Kundendienst. Halten Sie das Modell (Mod.), die Produktnummer (Prod. Nr.) und die Seriennummer (Serien-Nr.) vom Typenschild bereit. Verlangen Sie stets Originalersatzteile.

BEDIENUNGSANLEITUNG 85550G-FM AEG

DE Gebrauchs- und Installationsanleitungen 28

Einbau-Gasmulde

Wie benutze ich mein Kochfeld 28

Reinigung und Pflege des Kochfelds 29

Kundendienst und Ersatzteile 29

Garantiebedingungen 29

Europäische Garantie 29

Sicherheitshinweise 31

Installation 32

Technische Daten 35

Einleitung

Vielen Dank, dass Sie ein Produkt von AEG gewählt haben. Bevor Sie Ihr Gerät in Betrieb nehmen, bitten wir Sie, die Hinweise und Ratschläge in diesen Gebrauchsanleitungen aufmerksam zu lesen. Das wird Ihnen den Gebrauch erleichtern und den effizienten Betriebszustand des Gerätes verlängern. Bewahren Sie diese Gebrauchsanleitungen sorgfältig auf, damit Sie auch zu einem späteren Zeitpunkt darauf zurückgreifen können.

Wie benutze ich mein Kochfeld

Anzünden der Brenner

Bei diesen Modellen sind sowohl die Zündung als auch die Zündsicherung im Bedienknebel untergebracht. Gehen Sie zum Anzünden der Brenner wie folgt vor:

I. Drehen Sie den entsprechenden Bedienknebel. 2. Halten Sie den Bedienknebel ca. 3-4 Sekunden lang fest eingedrückt, bis die Funken das aus dem Brennerkranz strömende Gas anzünden und sich das Thermoelement erhitzen kann. 3. Lassen Sie den Bedienknebel nach ca. 3-4 Sekunden los und drehen Sie ihn gegen den Uhrzeigersinn, um die Flammengröße zu regeln. Sollte die Flamme erlöschen, muss der Vorgang ab Punkt I wiederholt werden.

Zeichenerklärung

Gashahn geschlossen; : Zündung; : Höchstleistung; : Mindestleistung.

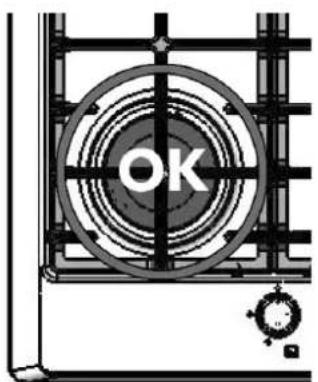

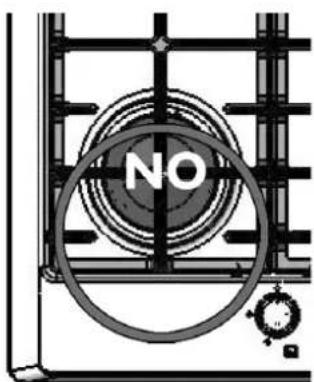

Verwendung der Flammen

Für einen geringeren Gasverbrauch und eine bessere Brennerleistung werden Kochgefäße mit einem den Brennern entsprechenden Durchmesser empfohlen, um zu vermeiden, dass die Flamme an den Topfseiten hochzüngelt (siehe Tabelle auf Seite 35).

Automatische Sicherheitsventile

Diese Sicherheitsvorrichtung schließt den Gashahn automatisch, sollte die Flamme der Brenner infolge von Luftzügen, überkochender Flüssigkeit oder vorübergehendem Ausfall der Gasversorgung versehentlich erlöschen. Die Vorrichtung tritt ca. 30 Sekunden nach Erlöschen der Flamme in Funktion.

Vor Wartungseingriffen am Kochfeld unbedingt immer den Netzstecker ziehen oder den Strom am Hauptschalter der Elektroanlage abschalten.

• Vermeiden Sie unbedingt den Gebrauch von Dampfgeräten, Metallschwämmen oder Stahlwolle, Salzsäure oder anderen Produkten und Utensilien, die Kratzer oder matte Stellen hinterlassen können.
• Lassen Sie keine säurehaltigen und alkalischen Substanzen auf dem Kochfeld.
• Benutzen Sie keine spitzen Gegenstände, um die Dichtungen zwischen dem Rahmen und der Arbeitsfläche nicht zu beschädigen.
• Benutzen Sie keine sandhaltigen, alkalischen, säurehaltigen Produkte, Chloride, Backofensprays oder Maschinenpfleger für Geschirrspüler. Reiben Sie das Gerät nach jeder feuchten Reinigung trocken, damit sich keine Kalkrückstände bilden.
• Entfernen Sie übergekochte zuckerhaltige Speisen sofort von der Kochfläche.
• Entfernen Sie den gröbsten Schmutz mit einem feuchten Tuch.
• Alle Roste, die Brennerdeckel und die Brennerkränze lassen sich vom Kochfeld abnehmen und mit warmem Seifenwasser reinigen. Danach sorgfältig abtrocknen. Auf KEINEN FALL IM GESCHIRRSPÜLER SPÜLEN. Stellen Sie sicher, dass die Gasdurchlässe einwandfrei sauber sind. Bedingt durch die Hitzeinwirkung konnte sich die ursprüngliche Farbe der Topfauflagefläche auf den Abstellrosten mit der Zeit verändern.

Kundendienst und Ersatzteile

Vor Verlassen des Werks wurde dieses Gerät von erfahrenem Fachpersonal geprüft und eingestellt, um einen optimalen Betrieb zu gewährleisten. Jede danach eventuell anfallende Reparatur oder Einstellung muss mit großer Sorgfalt und Vorsicht durchgeführt werden.

Wenden Sie sich deshalb stets unbedingt an den Vertragshändler, bei dem Sie das Gerät gekauft haben, oder an unser nächstgelegenes Kundendienstzentrum, und geben Sie die Art der Störung, das Gerätemodell (Mod.), die Produktnummer (Prod. Nr.) und die Fabrikationsnummer (Ser. Nr.) an. Diese Daten finden Sie auf dem Typenschild, das auf dem letzten Deckblatt abgebildet ist. Verlangen Sie stets den Einbau von Original-Ersatzteilen.

Garantiebedingungen

Ihr neues Gerät ist durch Garantie gedeckt. Die vollständigen Garantiebedingungen sind in der Broschüre „Garantiebedingungen - Kundendienstzentren" enthalten, die dem Gerät beiliegt.

Bewahren Sie die Quittung bzw. den Kassenzettel oder den Lieferschein zusammen mit der Broschüre sorgfältig auf. Diese Unterlagen dienen als Kaufbelege für Ihr Gerät und als Nachweis für das Kaufdatum. Bei Eingriffen durch den Kundendienst sind diese Unterlagen dem zuständigen Personal vorzulegen. Bei Missachtung dieser Bestimmungen ist der Kundendienst gezwungen, jede eventuelle Reparatur in Rechnung zu stellen.

Das nächstgelegene Kundendienstzentrum finden Sie in der Broschüre „Garantiebedingungen -

Kundendienstzentren" oder in den Gelben Seiten unter Elektrohaushaltsgeräte/Reparatur.

Europäische Garantie

Für dieses Haushaltsgerät garantiert Electrolux in allen unten aufgeführten Ländern für die in der Gerätegarantie angegebene oder für die im Benutzerland gesetzlich vorgeschriebene Dauer. Bei Umzug innerhalb der unten aufgeführten Länder wird unter folgenden Bedingungen auch die Gerätegarantie übertragen:

Die Garantielaufzeit beginnt ab dem ersten Kaufdatum, das durch einen gültigen, vom Verkäufer ausgestellten Kaufbeleg nachzuweisen ist.

Garantielaufzeit und die Garantieleistungen (z.B. Lohnkosten und/oder Ersatzteile) beruhen auf den im Land des neuen Wohnsitzes für dieselbe Produktart geltenden Bedingungen.

Die Garantie ist persönlich und auf den Originalkäufer des Geräts ausgestellt. Sie ist nicht an einen anderen Benutzer übertragbar.

Das Gerät muss gemäß den von Electrolux erteilten Anleitungen installiert und benutzt werden. Es ist ausschließlich für den Hausgebrauch, und auf keinen Fall für gewerbliche oder professionelle Tätigkeiten vorgesehen.

Das Gerät muss gemäß den am neuen Wohnsitz geltenden Bestimmungen installiert werden.

Die Bestimmungen der vorliegenden Europäischen Garantie beeinträchtigen in keiner Weise die gesetzlich vorgeschriebenen Rechte, deren Inhaber der Verbraucher ist und bleibt.

www.electrolux.com
✓
Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjøllandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamãe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lituania	[phone]	Verkiu 29, 09108 Vilnius, Lithuania
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2, 0508 Oslo
Österreich	[phone]	Herzigasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	B-dul Timisoara 90, S6, Bucharest
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Tržaška 132, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domace spotrebije SK, Seberíniho 1, 821 03 Bratislava
Suomi	[phone]	Konepajanranta 4, 28100 Pori
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkije	[phone]	Tarlabaşi caddesi no : 35 Taksim Istanbul
Russin	[phone]	129090 Mockba, Олимпийский посмент, 16, БИ "Олимпь"

Wenden Sie sich in folgenden Fällen unbedingt an qualifiziertes Fachpersonal:

• Installation (siehe Abschnitt Installation); - falls Zweifel bezüglich des Gerätebetriebs bestehen.

Wenden Sie sich in folgenden Fällen an ein vom Hersteller autorisiertes Kundendienstzentrum:

• falls unmittelbar nach dem Auspacken Zweifel an der Unversehrtheit des Gerätes bestehen;
• zum Auswechseln oder bei Beschädigung des Netzkabels;
• Ausfall oder Betriebsstörung des Geräts. Verlangen Sie Originalersatzteile.

Allgemeine Hinweise

Um einen sicheren und störungsfreien Betrieb dieses Gerätes zu garantieren: - Wenden Sie sich ausschließlich an autorisierte Kundendienstzentren. - Verlangen Sie stets den Einbau von Original-Ersatzteilen. - Das Gerät ist für den privaten Hausgebrauch bestimmt. Nehmen Sie keine Änderungen am Gerät vor. - Auf dem Typenschild stehen die Kennzeichen der Bestimmungsländer, für die diese Anleitungen gültig sind. Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn das Gerät korrekt an eine funktionstüchtige und den gesetzlichen Bestimmungen entsprechende Erdung angeschlossen ist. - Geben Sie Acht, die sich stark erhitzenden Abstellroste während des Kochens nicht zu berühren, und halten Sie vor allem Kinder fern. - Beschränken Sie sich auf das Garen von Speisen und vermeiden Sie andere Verwendungen. - Trennen Sie das Gerät vor jedem Wartungseingriff oder im Störungsfall vom Stromnetz. Vergewissern Sie sich stets, dass alle Schalter ausgeschaltet sind, wenn das Gerät nicht benutzt wird.

Verhindern Sie, dass Kinder mit folgenden Teilen in Berührung kommen:

• den Bedienschaltern sowie dem Gerät im Allgemeinen;
• Teilen der Verpackung (Plastiktüten, Styropor, Klammern usw.);
• dem Gerät während und unmittelbar nach dem Betrieb des Kochfelds aufgrund der Überhitzung;
• dem ausgesonderten Gerät (in diesem Fall sind eventuell gefährliche Teile unschädlich zu machen).

Vermeiden Sie:

• das Gerät mit feuchten Körperteilen zu berühren;
• das Gerät barfuß zu bedienen;
• am Gerät oder am Netzkabel zu zerren, um den Netzstecker aus der Steckdose zu ziehen;
• unsachgemäße und gefährliche Aktionen;
• Netzkabel anderer Elektrogeräte mit freiliegenden Geräteteilen in Berührung kommen zu lassen;
• das Gerät Witterungseinflüssen auszusetzen;
• das Gerät als Abstellfläche zu verwenden;
• brennbare Flüssigkeiten in der Nähe des Backofens zu verwenden;
• Adapter, Mehrfachstecker und/oder Verlängerungen zu verwenden;
• das Gerät ohne qualifiziertes Fachpersonal einzubauen oder zu reparieren.

Wichtig

• Stellen Sie keine weniger standfesten oder verformten Kochgefäße auf die Brenner, um durch Umkippen oder Überlaufen verursachte Unfälle zu vermeiden.
• Verfügt Ihr Kochfeld über eine Abdeckplatte, müssen sich die Brenner abkühlen, bevor Sie sie zuklappen können.
• Schließen Sie den Hahn der Gasleitung, wenn das Kochfeld nicht benutzt wird.
• Stellen Sie vor der Installation sicher, dass die Gasversorgung den am Gerät ausgewiesenen Bedingungen entspricht. Auf welche Gasart das Kochfeld vorgerüstet ist, können Sie dem Typenschild auf dem Boden des Anschlussfachs entnehmen. Dieses Gerät ist nicht an eine Abzugshaube der Verbrennungsprodukte

angeschlossen und entsprechend den geltenden Bestimmungen zu installieren und anzuschließen. Besondere Sorgfalt muss auf die einschlägigen Belüftungsvorschriften verwandt werden. Durch den Gebrauch eines Gaskochgeräts entstehen Wärme und Feuchtigkeit im Installationsraum. Sorgen Sie für eine ausreichende Raumlüftung: Halten Sie die natürlichen Luftaustrittsöffnungen frei oder installieren Sie eine mechanische Belüftungsvorrichtung (Dunstabzugshaube mit Entlüftungskanal). Infolge eines intensiven und fortgesetzten Gebrauchs des Geräts kann eine zusätzliche Belüftung, z. B. durch Öffnen eines Fensters, oder eine effizientere Belüftung durch Erhöhen des Saugzugs der ggf. vorhandenen Dunstabzugshaube notwendig werden.

Der Hersteller haftet nicht für eventuelle Schäden durch: falsche Installation, unsachgemäße, fehlerhafte und unvernünftige Anwendung.

Installation

Es folgt die Beschreibung der zur Installation sowohl der Gas- als auch der Elektroanlage auszuführenden Arbeitsschritte. Diese Maßnahmen sind durch zugelassene Fachtechniker entsprechend den einschlägigen Vorschriften vorzunehmen, da ihre Ausführung durch unerfahrene Personen eine Gefahrenquelle darstellt.

Der Hersteller haftet weder für Personen- noch Sachschäden, die durch die Missachtung der vorstehenden Vorschriften verursacht werden. VERPFLICHTEND FÜR DIE GASANLAGE SIND DIE NORMAUFLAGEN UNI 7129 UND UNI 7131.

Vorbereitung des Möbels

Diese Anleitungen beziehen sich auf ein Einbau-Kochfeld der Klasse 3.

Erstellen Sie den Einbauausschnitt in der Küchenplatte entsprechend den Abmessungen auf Abb. I.

Führen Sie den Einbauausschnitt auf jeden Fall in der zweckmäßigsten Position aus, da der Gasschlauch nicht mit den Wänden eines sich ggf. unter dem Kochfeld befindlichen Backofens in Berührung kommen darf.

Einbetten in das Möbel

Nach Ausführung der Anschlüsse können Sie das Kittband randbündig am Einbauausschnitt anbringen und das Kochfeld absenken. Schrauben Sie dann die Befestigungshaken (Abb. 2) vorsichtig fest. Entfernen Sie die überschüssigen Abschnitte des Kittbands.

Hinweis

Falls das Gerät nicht über einem Backofen installiert wird, muss eine Trennwand vorgesehen werden (Abb. 3).

Bündiger Einbau (nur Modell 85550 G-FM)

• Erstellen Sie den Einbauausschnitt in der Küchenplatte entsprechend den Abmessungen auf Abb. Ib. Die Küchenplatte entlang des Schnittrandes fräsen. Hierbei sind unbedingt die auf den Abbildungen Ib und 4 angegebenen Maße einzuhalten.
• Führen Sie den Einbauausschnitt auf jeden Fall in der zweckmäßigsten Position aus, da der Gasschlauch nicht mit den Wänden eines eventuell unter dem Kochfeld eingebauten Haushaltsgeräts in Berührung kommen darf.
• Nach der Herstellung der Anschlüsse können Sie das Silikondichtband randbündig an der gefrästen Schnittkante anbringen und das Kochfeld absenken.
• Positionieren Sie die beigestellten Befestigungshaken in den Aufnahmen der Profile.
• Schrauben Sie dann die Befestigungshaken (Abb. 4) vorsichtig fest.
• Entfernen Sie das überschüssige Dichtband.

Gasanschluss

Schließen Sie das Gerät entsprechend den einschlägigen Vorschriften an die Gasleitung an, aber nur nachdem Sie sichergestellt haben, dass das Gerät auf den korrekten Gasbetrieb eingestellt ist.

Andernfalls sind die im Abschnitt "Auswechseln der Düsen" (Seite 34) beschriebenen Arbeitsschritte auszuführen. Im Falle einer Versorgung mit Flüssiggas sind den einschlägigen Vorschriften entsprechende Druckregler zu verwenden.

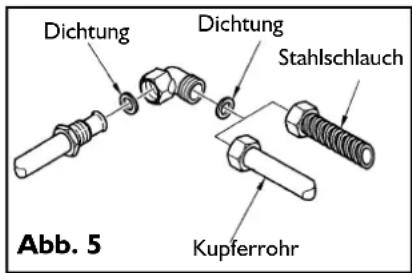

Der Anschluss an die Gasleitung kann auf zwei verschiedene Weisen erfolgen:

A Anschluss des Gaskochfelds mit einem Kupferrohr mit 12 mm Durchmesser, wie auf Abb. 5 gezeigt. Dichtigkeit gewährt der Einsatz der als Zubehör mitgelieferten Elastomerdichtung (Norm UNI EN 682). B Anschluss des Kochfelds mit einem Stahlwellschlauch mit durchgehender Wand (UNI 9891). Auch in diesem Fall wird die Dichtigkeit durch die als Zubehör mitgelieferte Dichtung

gewährleistet. Befolgen Sie außerdem die einschlägigen Normauflagen für Gasanlagen unter besonderem Verweis auf vorgenannte UNI-Normen.

Mit einer Seifenlauge können Sie sicherstellen, dass der fertige Anschluss keine Undichtigkeiten aufweist.

Raumbelüftung

Stellen Sie sicher, dass der Installationsraum des Geräts über Luftaustrittsöffnungen dauerbelüftet ist oder über Entlüftungskanäle verfügt, damit Frischluft einströmen kann, wie von den geltenden Normauflagen vorgesehen. Sämtliche Öffnungen müssen:

I. einen Durchlass mit mindestens 100cm² Querschnitt haben; 2. so angelegt sein, dass sie weder von außen noch von innen verdeckt werden können; 3. mit Schutzvorrichtungen versehen sein, um den zur Belüftung erforderlichen Durchlassquerschnitt nicht zu reduzieren; 4. sich auf einer Höhe vom Fußboden befinden, die den Abzug der Verbrennungsprodukte nicht beeinträchtigt.

Werden die Luftaustrittsöffnungen in der Wand zu einem angrenzenden Raum angelegt, muss dieser eine direkte Belüftung haben und darauf kein:

1. Schlafzimmer sein; 2. Gemeinschaftsbereich des Gebäudes sein; 3. brandgefährdeter Raum sein.

Stellen Sie vor dem Gerätest sicher, dass im Raum, in den die Luftaustrittsöffnung mündet, kein durch den Betrieb eines anderen Verbrauchers verursachter Unterdruck herrscht und dass die Dauerbelüftung zwischen den beiden Räumlichkeiten durch freie Öffnungen gewährleistet ist. Zu diesem Zweck können Sie z.B. den Spalt zwischen Tür und Fußboden vergrößern. Der Abzug der Verbrennungsprodukte hat über eine Dunstabzugshaube zu erfolgen, die ihrerseits in einen Schornstein, einen Rauchkanal oder direkt nach außen mündet.

Zugriff auf das Kochfeld

Gehen Sie folgendermaßen vor, um Zugang zu dem Anschlussfach mit den Funktionsteilen zu haben:

• Nehmen Sie die Roste, die Brennerdeckel und die Brennerkränze ab. Ziehen Sie die Bedienknebel von den Zapfen.
• Entfernen Sie die Schrauben, mit denen die Brenner am Kochfeld befestigt sind. Bei flächenbündiger Installation außerdem die zwei Befestigungsschrauben am Anschlussfach an dessen Vorderseite.
• Heben Sie das Kochfeld an.

Wichtig: Bei flächenbündiger Installation vor den obigen Arbeitsgängen das GPC-Kochfeld durch Lösen der Befestigungshaken aus der Küchenplatte herausnehmen.

Elektrischer Anschluss

Das AEG-Kochfeld ist mit einem dreipoligen Versorgungskabel mit freien Kabelenden ausgestattet.

Bei der fest angeschlossenen Installation des Kochfelds ist eine trennende Abschaltung mit einem Kontaktabstand vorzusehen, der die Trennung vom Netz und die allgemeine Ausschaltung ermöglicht, falls Überspannungsbedingungen der Kategorie III eintreten. Vergewissern Sie sich, dass:

a) Stecker und Steckdose für 16 A Strom ausgelegt sind; b) beide leicht zugänglich und so angeordnet sind, dass während des Ein- oder Aussteckens des Steckers kein Spannung leitendes Teil zugänglich ist;

c) sich der Stecker ohne Widerstand einstecken lässt und nach Installation des Geräts zugänglich ist; d) das Kochfeld bei seinem Einbau in das Möbel nicht auf den Stecker zu liegen kommt; e) die Kabelenden zweier Geräte nicht an denselben Stecker angeschlossen sind; f) bei Ersatz des Netzkabels das neue Kabel den Spezifikationen 3 × 0,5 mm² Typ H05VV-F entspricht; g) die Verbindung der freien Kabelenden unbedingt entsprechend den Polungen vorgenommen wird (Braun=Phase - Blau=Neutral - Gelb/Grün=Erde).

Hinweis: Stellen Sie sicher, dass das Stromnetz in ihrer Wohnung (Spannung, Höchstleitung und Stromart) mit ihrem AEG-Kochfeld kompatibel ist.

Auswechseln der Düsen

Hinweis: Alle Geräte sind werkseitig für Erdgas (G20) vorgerüstet.

Beim Betrieb mit anderen Gasarten sind die Düsen folgendermaßen auszuwechseln:

1. Nehmen Sie die Roste, die Brennerdeckel und die Brennerkränze ab. 2. Schrauben Sie die Düsen aus und ersetzen Sie sie durch die mitgelieferten Düsen, die dem Leitungsgas entsprechen. Stellen Sie sicher, dass die Kennzeichnung mit der in der Tabelle (Seite 35) ausgewiesenen übereinstimmt. 3. Setzen Sie die Brennerkränze, die Brennerdeckel und die Roste wieder auf. 4. Bei diesen Brennern erübrigt sich die Luftregelung.

Zur Beachtung

Beim Umstellen des Geräts auf einen anderen Gasbetrieb ist das zutreffende Selbstklebeetikett (als Zubehör mitgeliefert) an der entsprechenden Stelle auf dem Typenschild anzubringen. Für den Betrieb mit LPG (G30 oder G31) muss die Stellschraube der Mindestflammengröße ganz angezogen werden. Diese Geräte werden in Kat. II 2H3+ geliefert.

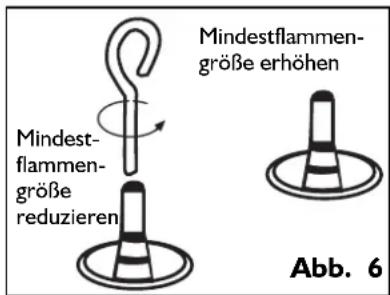

Einstellen der Mindestflammengröße

• Bedienknebel entfernen (ausziehbar, da Eindrückmontage).
• Zünden Sie die Brenner an und drehen Sie die Stellschraube im Uhrzeigersinn, um die Mindestflammengröße zu reduzieren und gegen den Uhrzeigersinn, um sie zu erhöhen (Abb. 6).

Der Stellschraubenzieher wird als Zubehör mitgeliefert.

Gerätekategorie II 2H3+

Gasart Brenner	Düsenkennzeichnung	Nennwärmeleistung in kW	Verminderte Wärmeleistung in kW
Erdgas (Methan)	Zusatzbrenner	70	1,0
	Normalbrenner	96	2,0
G20 20 mbar	Schnellbrenner	119	3,0
	Dreifacher Brennerkranz	146	4,0
Flüssiggas (LPG)	Zusatzbrenner	50	1,0
	Normalbrenner	71	2,0
G30 29 mbar	Schnellbrenner	86	3,0
	Dreifacher Brennerkranz	98	4,0
Tabelle mit empfohlenen Kochgefäßen
Brenner Kochtopf Ø in cm
Zusatzbrenner		max. Ø 18
Normalbrenner		max. Ø 18
Schnellbrenner		max. Ø 22
Dreifacher Brennerkranz		max. Ø 30

Der Gebrauch von Kochtöpfen mit größerem Durchmesser als dem angegebenen kann zur Überhitzung der Griffe und der Deckplatte führen und bei längerem Gebrauch die Vergilbung der Oberfläche (sofern aus rostfreiem Stahl) zur Folge haben.

AEG haftet nicht für eventuelle Schäden, die aus der Missachtung der genannten Anweisungen entstehen sollen.

Gesamtwärmeleistung: siehe Typenschild auf dem Kochfeldboden.

Zur Verbrennung erforderliche Luft: 2 m³/h je kW installierte Leistung - siehe Typenschild.

Versorgungsspannung 220/240 V 50-60 Hz.

Dieses Gerät erfüllt folgende EU-Richtlinien:

- 90/396/EWG (Gasgeräte);

- 73/23/EWG vom 19.02.73 (Niederspannung);

- 89/336/EWG vom 03.05.89 (Elektromagnetische Verträglichkeit);

- 93/68/EWG vom 22.07.93 i.d.g.F.
