Type de produit	Presse thermique
Marque	Vevor
Modèle	TL-FY8001
Taille de la plaque chauffante	12 x 15 pouces (30,5 x 38,1 cm)
Plage de température	32-450 °F (0-232 °C)
Minuterie	0-999 secondes
Tension	120 V ~ 60 Hz / 220-240 V ~ 50 Hz (selon version)
Puissance	1250 W (pour TL-FY8001)
Réglage de la pression	Oui, via bouton rotatif
Affichage	Numérique (température et temps)
Fonctions principales	Compte à rebours, arrêt automatique, conversion °F/°C
Sécurité	Disjoncteur de surcharge, mise à la terre, protection thermique
Accessoires inclus	Plaque chauffante, plateau, éponge, contrôleur, vis, clé
Utilisations recommandées	T-shirts, tasses, tuiles, plaques métalliques, casquettes (avec accessoire)
Entretien et nettoyage	Nettoyer avec un chiffon humide après refroidissement. Ne pas immerger.
Pièces détachées et réparabilité	Pièces disponibles via le fabricant. Ne pas démonter soi-même.
Informations générales	Garantie électronique et assistance sur www.vevor.com/support

FOIRE AUX QUESTIONS - TL-FY8001 Vevor

Comment allumer et démarrer la presse thermique ?

Appuyez sur l'interrupteur d'alimentation situé sur le côté du boîtier de contrôle. Le panneau s'allume. Appuyez ensuite sur le bouton START pour lancer le compte à rebours. Pour arrêter ou réinitialiser, appuyez à nouveau sur START.

Comment régler la température et le temps ?

Appuyez une fois sur le bouton MODE pour régler la température initiale (le voyant de réglage devient rouge). Utilisez les boutons + et - pour ajuster la valeur. Appuyez deux fois sur MODE pour régler la température maximale, et trois fois pour régler le temps de chauffe. Une quatrième pression valide les réglages.

Comment changer l'unité de température de Fahrenheit à Celsius ?

Allumez la machine. Appuyez simultanément sur les boutons + et - pendant environ 5 secondes. L'écran affiche 'PAE'. Appuyez sur MODE pour faire apparaître 'FC', puis utilisez les touches pour basculer entre °F et °C.

Comment ajuster la pression de la presse ?

Tournez le bouton de réglage de pression situé sur le dessus de la machine. Dans le sens des aiguilles d'une montre pour augmenter la pression, dans le sens inverse pour la diminuer. Pour un réglage de base, placez une feuille de papier entre les plaques, fermez la presse et tirez sur le papier : s'il bouge, augmentez la pression jusqu'à ce qu'il reste immobile.

Que faire si l'image transférée est pâle ou décolorée ?

Cela peut être dû à une température insuffisante, une pression incorrecte ou un temps de pressage trop court. Augmentez progressivement la température de 5 à 10 °F, le temps de 10 à 20 secondes, ou vérifiez la pression. Assurez-vous également que le papier transfert est adapté.

Mon image est floue, que dois-je faire ?

Un temps de pressage trop long peut causer un flou. Réduisez le temps de 10 à 15 secondes. Vérifiez aussi que la pression est uniforme et que la plaque chauffante est propre. Si le flou est partiel, la plaque chauffe peut-être de manière inégale ; essayez d'augmenter le temps de quelques secondes.

Puis-je utiliser la presse pour des casquettes ?

Oui, avec l'accessoire presse à casquette (non inclus). Remplacez la plaque de pression standard par l'accessoire en dévissant les vis, en fixant l'adaptateur et en connectant le connecteur mâle/femelle. Suivez les instructions de montage fournies.

Comment remplacer la plaque chauffante ?

Débranchez la machine. Retirez les vis de la plaque de pression actuelle. Placez la nouvelle plaque chauffante et son éponge sur le plateau. Revissez les vis à tête large. Connectez le connecteur aéronautique de la plaque au contrôleur. Refermez la presse et ajustez la pression.

Que signifie le symbole de la poubelle barrée sur l'appareil ?

Ce symbole indique que le produit ne doit pas être jeté avec les ordures ménagères. Il doit être déposé dans un point de collecte pour le recyclage des appareils électriques et électroniques, conformément à la directive européenne 2012/19/CE.

Où trouver l'assistance technique et le certificat de garantie ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support. Vous y trouverez également des informations sur les pièces détachées et les mises à jour.

MODE D'EMPLOI TL-FY8001 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

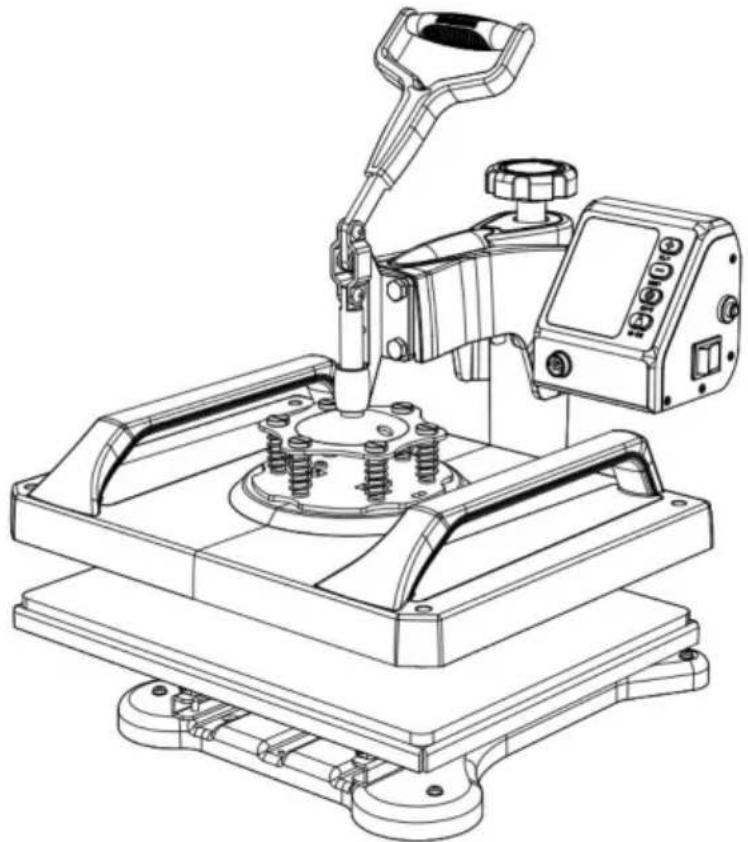

PRESSE A CHAUD

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

PRESSE à CHAUD

MODÈLE : TL-FY8001

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Symbole Description du symbole
	Avertissement: Pour réduire le risque de blessure, l'utilisateur doit lire le Lisez attentivement le manuel d'instructions.
	Ce symbole, placé avant un commentaire de sécurité, indique un type de précaution, avertissement ou danger. Ignorer cet avertissement peut entraîner une accident. Pour réduire le risque de blessure, d'incendie ou d'électrocution, veuillez suivez toujours les recommandations ci-dessous.
	ÉLIMINATION CORRECTE :Ce produit est soumis à la réglementation européenneDirective 2012/19/CE. Le symbole représentant une poubelle à roulettes barré indique que le produit nécessitecollecte séparée des déchets dans l'Union européenne.s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les ordures ménagères normales, mais doivent être déposées dans un Point de collecte pour le recyclage des appareils électriques et électroniques appareils.

Avertissement

1. Les avertissements doivent être suivis attentivement pour éviter les blessures corporelles. Une utilisation incorrecte peut entraîner un choc électrique, incendie, blessures corporelles et autres dommages :

Gardez l'appareil débranché lorsque vous déplacez l'appareil.

2) Gardez l'appareil débranché lors de l'installation des accessoires. 3) Placez sur une plate-forme plane et stable et travaillez dans des conditions ventilées. 4) Portez un équipement de protection spécial lors de l'utilisation de la machine. 5) N'utilisez pas cette machine dans un endroit dangereux. 6) Ne pas utiliser lorsque la machine ne fonctionne pas correctement.

7) Ne démontez pas et ne réparez pas cette machine.

8) N'utilisez pas de prise secteur inadaptée.

9) Ne touchez pas la plaque chauffante lorsque la machine chauffe

10) Ne pas utiliser dans un environnement humide ou au contact de l'eau. Ne pas infiltrer de liquide dans la machine pour éviter un incendie ou un choc électrique causé par un court-circuit.

11) N'utilisez pas l'alimentation électrique qui ne correspond pas à la tension nominale. L'alimentation

Une alimentation qui ne correspond pas à la tension spécifiée peut provoquer un incendie ou une décharge électrique. choc.

12) Assurez-vous que la machine est mise à la terre afin de ne pas causer de blessures corporelles. 13) Ne touchez pas la tige rotative ou la partie portante avec vos doigts pendant l'utilisation cas de blessures. 14) Si la machine n'est pas utilisée pendant une longue période, veuillez débrancher le cordon d'alimentation de la prise. 15) N'utilisez pas la machine pendant les orages ou les éclairs pour éviter tout dommage à la machine. 16) Placez la machine en douceur sur la table ignifuge et éloignez-la des articles inflammables et explosifs. 17) Veuillez cesser de l'utiliser si la machine fume, émet une odeur particulière, devient ou bruyante et dans d'autres conditions anormales. 18) Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dépourvues de expérience et connaissances

s'ils ont reçu une supervision ou des instructions concernant l'utilisation du

Utilisez l'appareil de manière sûre et comprenez les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

19) Fixation de type X : Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon ou ensemble spécial disponible auprès du fabricant ou de son agent de service. 20) Afin d'éviter tout danger dû à une réinitialisation involontaire du coupe-circuit thermique, cet appareil ne doit pas être alimenté par un dispositif de commutation externe, tel que une minuterie, ou connecté à un circuit qui est régulièrement allumé et éteint par l'utilitaire.

Veuillez couper l'alimentation lorsque vous branchez ou débranchez le connecteur.

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à exploiter l'équipement!

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorisation de l'utilisateur à exploiter le produit.

Remarque : Ce produit a été testé et jugé conforme aux limites

pour un appareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les effets nocifs d'interférences dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'aucune interférence ne se produira dans une installation particulière. Si cela le produit provoque des interférences nuisibles avec la radio ou la télévision réception, qui peut être déterminée en éteignant et en rallumant le produit, le l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Brancher le produit sur une prise d'un circuit différent de celui auquel le récepteur est connecté.

- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

SPÉCIFICATION

Modèle	TL-FY5001, TL-FY8001
Taille de la chaleur	12x15 pouces
Plage de température	32-450°F (0-232 )
Plage horaire	0-999 secondes
Tension	120 V ~ 60 Hz	220-240 V ~ 50 Hz
Pouvoir	900 W	1250 W

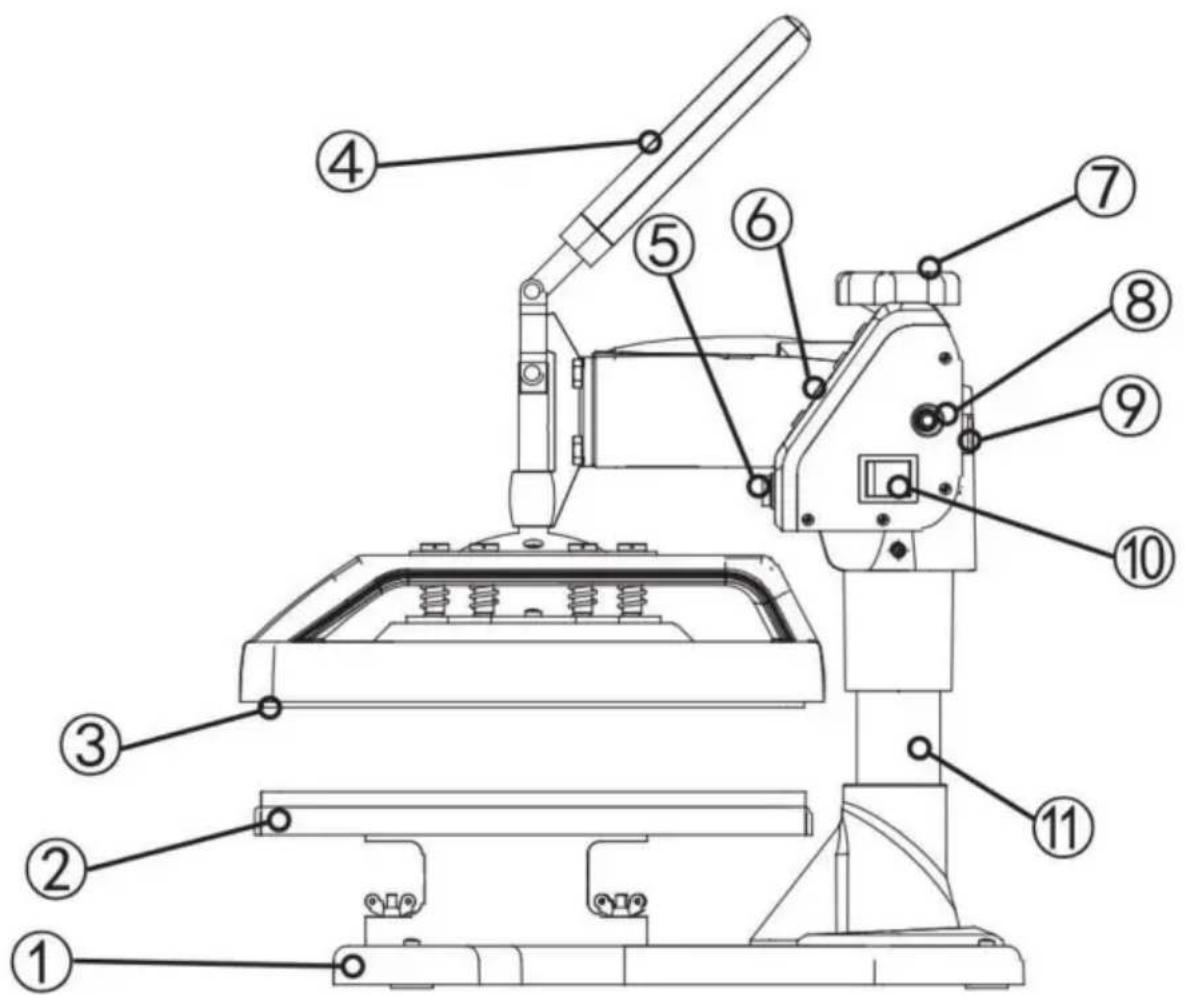

INTRODUCTION AUX PIÈCES DE LA PRESSE À CHAUD

Nombre	Nom de la pièce	Nombre	Nom de la pièce
1	Piédestal	7	Bouton de levage
2	Placement	8	Protecteur de surcharge
3	Plaque chauffante	9	Prise de courant
4	Poignée		Interrupteur d'alimentation10
5	Connecteur aéronautique	11	Colonne
6	Bouton	12

Le bouton de réglage de la pression contrôle la quantité de force qui sera utilisée pour pousser l'image transférée dans les fibres du vêtement.

Dans le sens des aiguilles d'une montre, la pression augmente. Dans le sens inverse des aiguilles d'une montre, elle diminue.

Le panneau de commande situé sur la face supérieure droite du boîtier est l'endroit où vous définirez les exigences de chaleur et de temps pour votre projet. Celles-ci varieront selon le vinyle ou le papier transfert utilisé.

La poignée ouvre et ferme les plaques chauffantes supérieure et inférieure de la presse tournante.

Le protecteur de surcharge est un disjoncteur. Il se déclenche en cas de surcharge. surcharge d'électricité.

Appuyez dessus pour réinitialiser.

L'interrupteur d'alimentation doit être réglé sur la position marche et le cordon doit être branché avant d'appuyer.

LISTE des pièces

Partie

ABCDE

JKLM

FGHI

5EN1

Partie

NOPQRS

TUVWXY

5EN1

Partie

ABC

DEFGHI

JKLM

8EN1

√

√

√

√ √√

√

√

√

√

√ √

√

Partie

NOP

QRSTUVWXY

8EN1

√ √

√√√

√ √

√

√

√

1. Tournez le bouton de pression dans le sens inverse des aiguilles d'une montre plusieurs fois pour baisser la pression sur les plateaux.
2. Placez un morceau de papier au bas de la plaque.
3. Fermez la presse tournante à l'aide de la poignée.
4. Tirez sur le papier.
5. Si le papier bouge, tournez le bouton dans le sens des aiguilles d'une montre et réessayez.
6. Essayez à nouveau et répétez jusqu'à ce que le papier ne bouge plus du tout. C'est votre pression « moyenne ».

À partir du réglage « Moyen », la pression élevée sera dans le sens des aiguilles d'une montre, une à deux fois tours. La basse pression sera dans le sens inverse des aiguilles d'une montre, d'un à deux tours. (Le nombre de tours dépendra de l'épaisseur du vêtement).

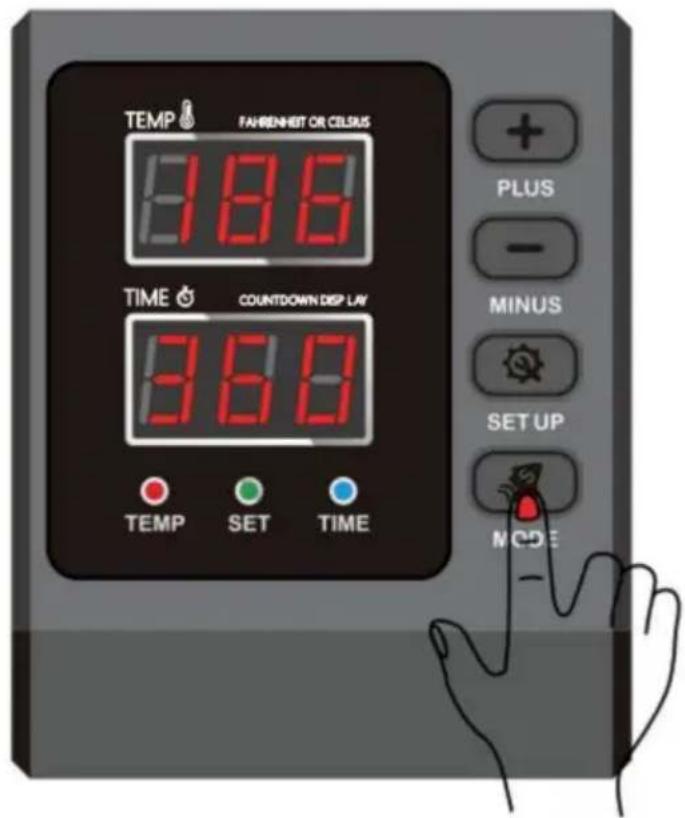

Réglage de la température et du temps

PLUS

MINUS

SETUP

START

1. Comment allumer/éteindre et comment démarrer ?

Appuyez sur le bouton de l'interrupteur situé sur le côté du boîtier de contrôle de la température pour allumer le.

Bouton de démarrage du compte à rebours, appuyez une fois pour démarrer le compte à rebours ; appuyez à nouveau pour réinitialiser.

1. Comment régler la température/le temps ?

Appuyez une fois pour régler la température, appuyez deux fois pour régler l'heure et appuyez à nouveau pour quitter. (Il quittera automatiquement le mode température/heure état de configuration en cas d'absence d'opération dans les 5 secondes.)

1. Comment régler la température/le temps pour augmenter ou diminuer ?

+ Régler l'augmentation du temps/de la température

- Régler la diminution du temps/de la température

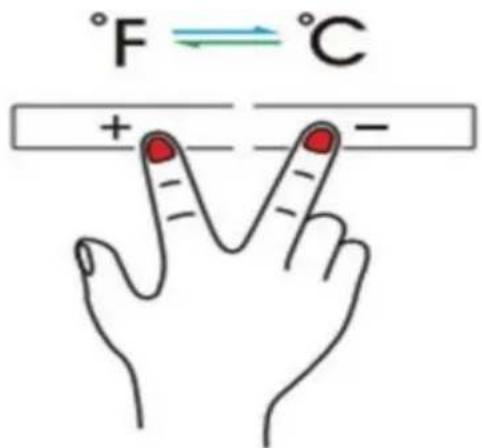

1. Comment changer l'unité de température de à ?

À l'état allumé, appuyez simultanément sur « + » et « _ » pour changer l'unité de température entre.

1. Conseils : La température maximale réglée de cette machine est de 232 °C et le temps le plus long est de 999 secondes.

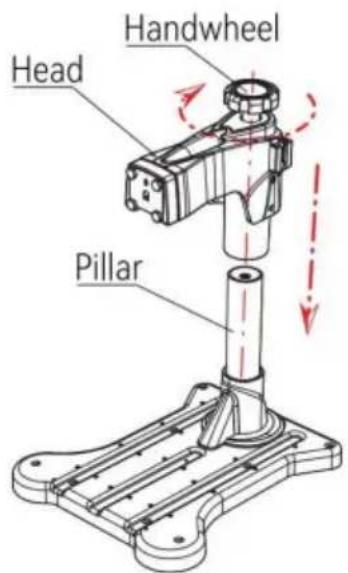

Montage et démontage de la machine

1. Placez la tête dans le pilier et faites tourner le volant 10 fois dans le sens des aiguilles d'une montre, ce qui indique que la tête est installée (comme indiqué sur la fig. 1).
2. Passez les quatre vis à travers le clip rapide et l'adaptateur, puis vissez-les solidement sur la tête de la machine et utilisez une clé pour verrouiller les vis (comme indiqué sur la figure 2).

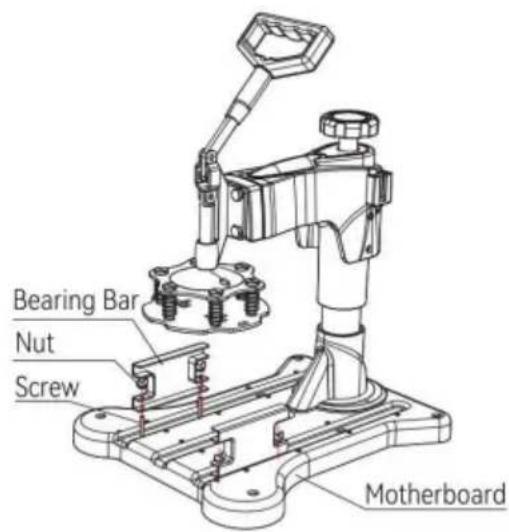

3. Utilisez 4 vis du bas vers le haut, à travers la barre de support à l'arrière du fond de panier, puis verrouillez-les avec des vis à main (comme indiqué dans la figure 3).

1. Placez le plateau de la table à plat sur la barre de support, alignez le plateau avec le trou de la barre de support, placez la vis et verrouillez-la avec un tournevis (comme indiqué sur la figure 4).

Fig 5

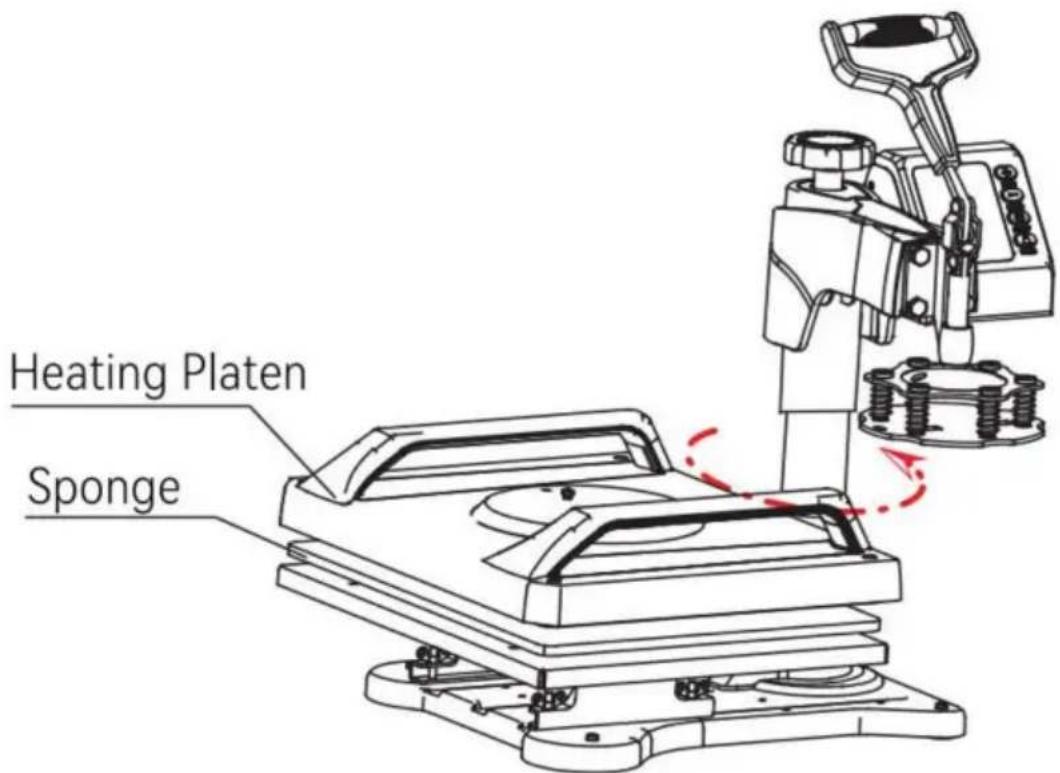

1. Faites pivoter la tête et placez l'éponge et la plaque chauffante sur le dessus du plateau de la table dans l'ordre. (comme indiqué sur la figure 5)

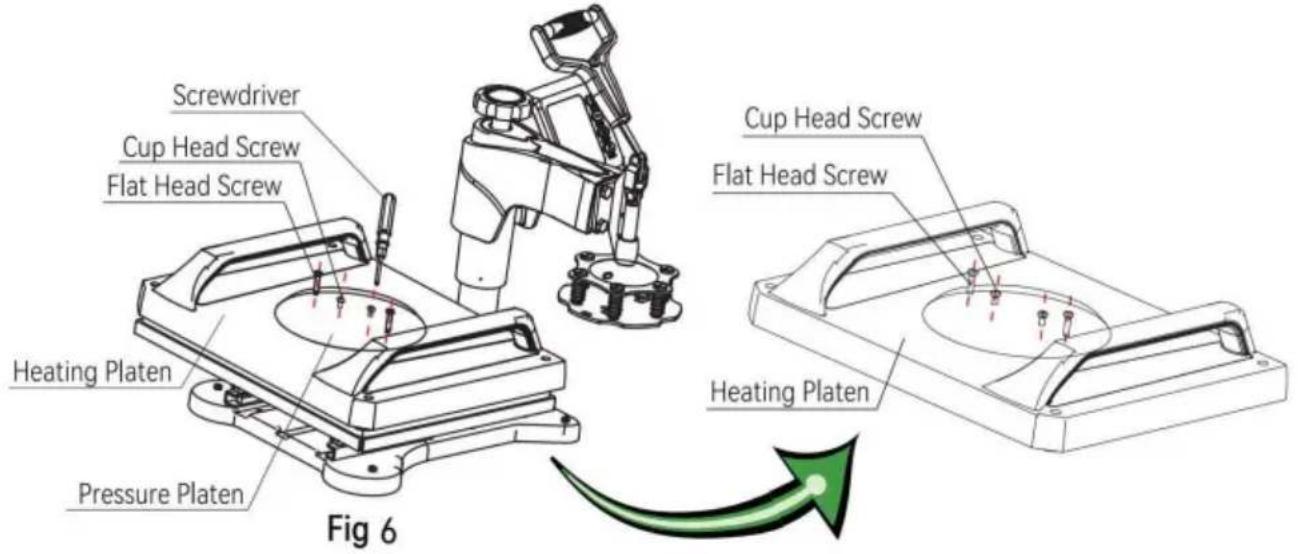

1. Placez la plaque de pression à plat sur la plaque chauffante, alignez-la avec le trou. Prenez 4 vis à tête large et serrez-les avec un tournevis.

Prenez 2 vis à tête bombée et fixez-les au trou au milieu de la plaque de pression. À ce stade, ne fixez pas les vis à tête bombée : réservez 5 à 7 mm pour l'étape d'installation suivante (comme indiqué sur la figure 6).

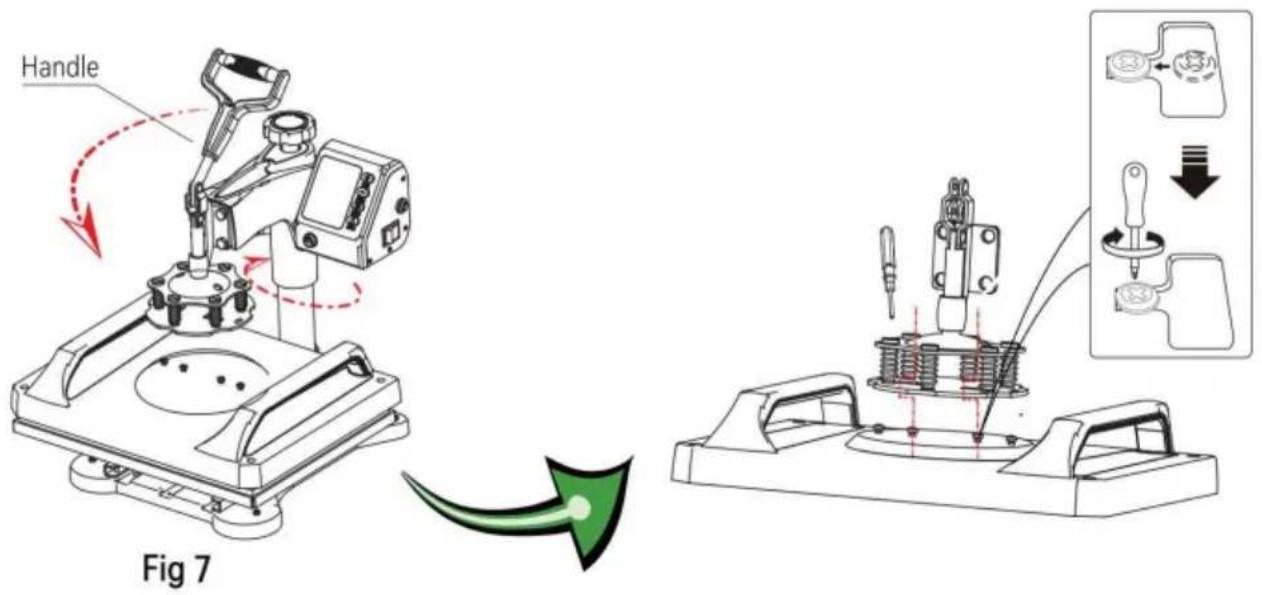

1. Faites pivoter la tête vers sa position d'origine et appuyez doucement sur la poignée pour que le capuchon de la vis à tête bombée au-dessus du plateau de pression s'enclenche dans la fente, puis verrouillez-le en place avec un tournevis (comme indiqué sur la figure 7).

1. Tournez le volant et essayez d'appuyer plusieurs fois sur la poignée jusqu'à ce qu'elle soit réglée à la pression appropriée (comme indiqué sur la figure 8).
2. Fixez le contrôleur dans la fente de la tête de haut en bas, connectez la tête mâle de la plaque chauffante à la tête femelle de la commande.

contrôleur et verrouillez l'écrou pour terminer l'installation (comme indiqué dans la figure 9).

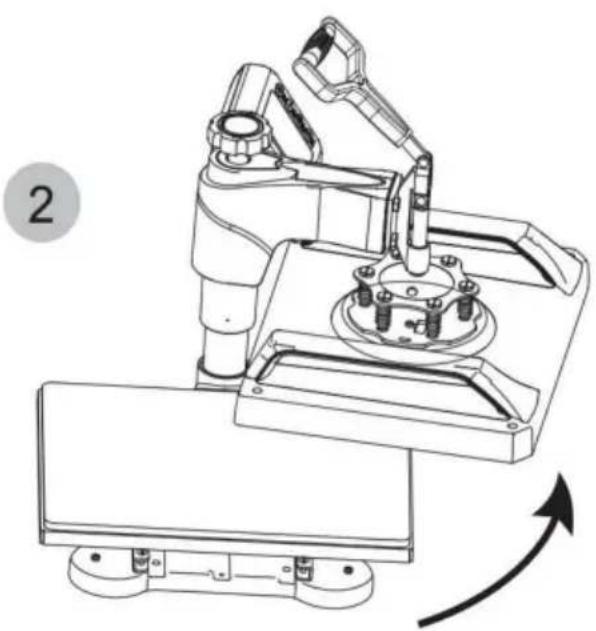

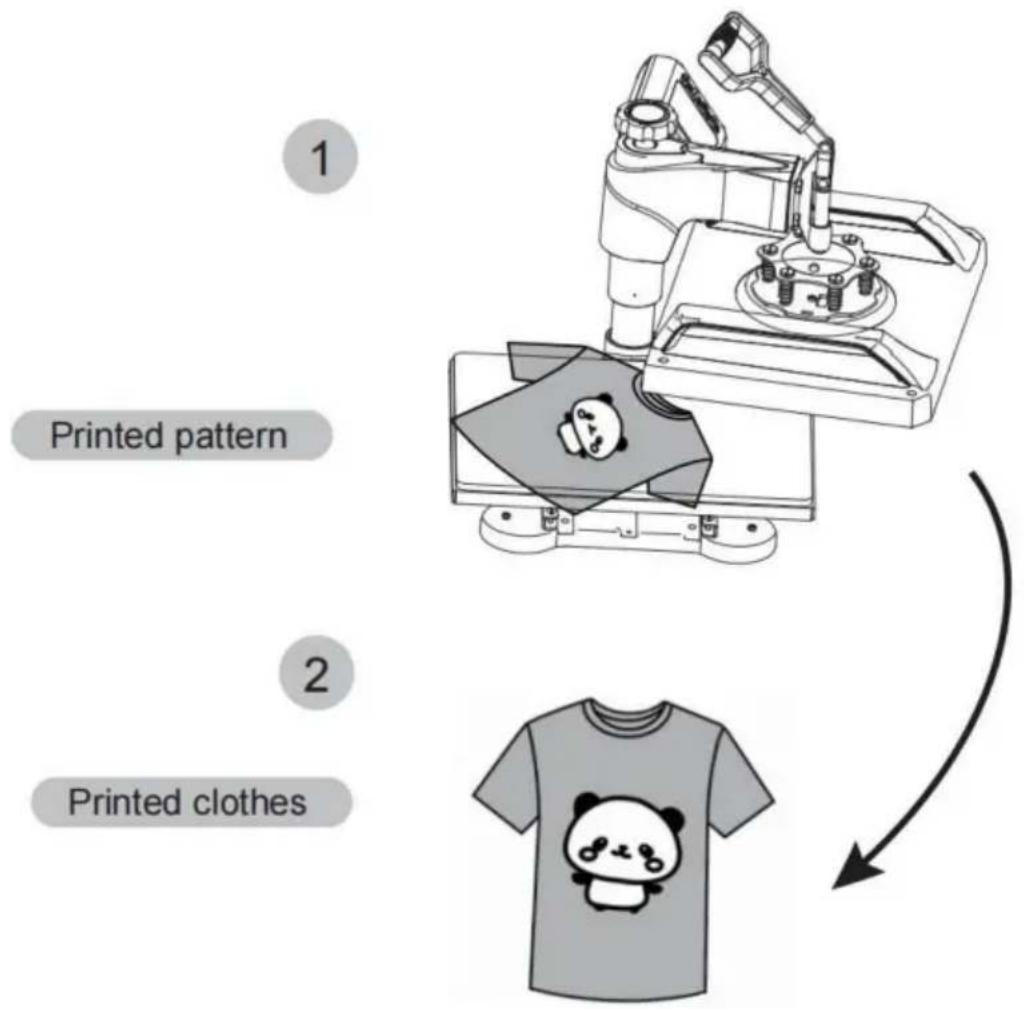

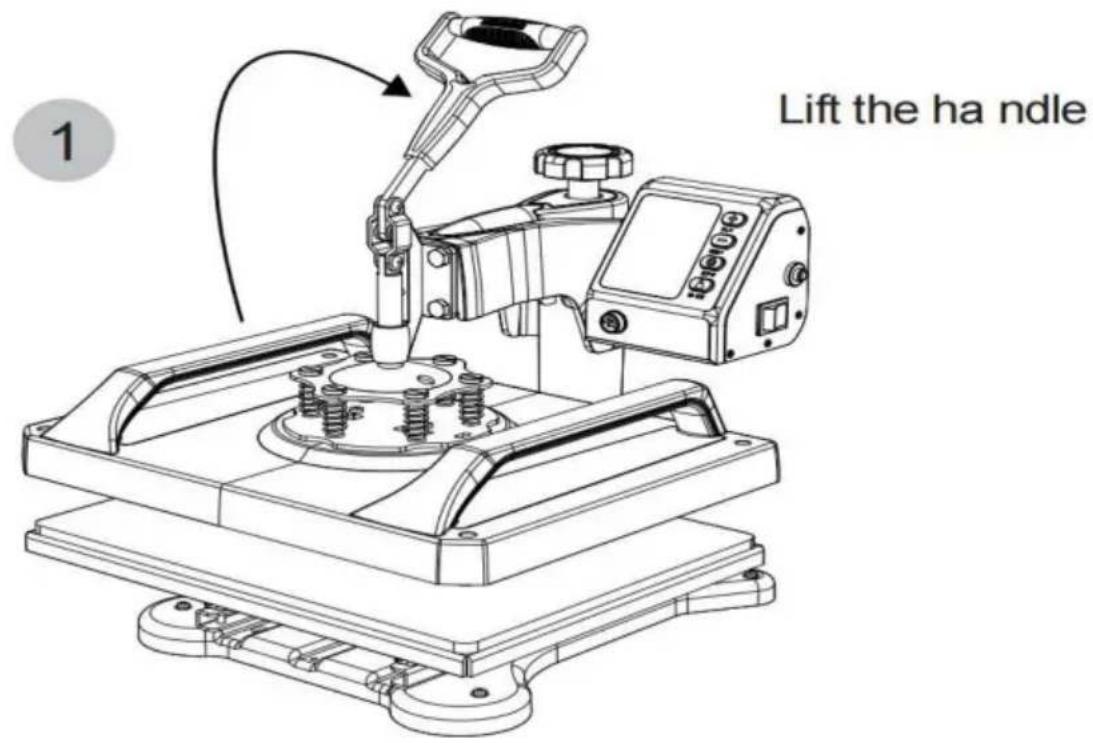

Comment presser des t-shirts

I. Préparation avant utilisation :

1. Vérifiez la connexion entre la fiche d'alimentation et la prise électrique de l'armoire électrique.

Assurez-vous d'utiliser un fil de terre sûr.

1. L'élément de presse à chaud doit être correctement branché sur la machine avant de l'allumer. Branchez votre cordon électrique sur la machine. Branchez la prise électrique sur la prise murale. Mettez l'appareil sous tension en allumant l'interrupteur marche/arrêt.

II. Régler la température requise

Réglez la température et la durée selon le tableau ci-dessous et obtenez le réglage spécifique de température et de durée.

correspondant. (La température est mesurée en degrés Fahrenheit.)

Appuyez sur Objet	InitialTempérature	Le plus élevéTempérature	Chauffage adéquatFois)
Tasses 230		330	40
Tuiles 230		330	40
Panneau métallique	230 230	330	40
Plaque		355	150
T-shirt	230	355	Sublimationpapier:30-50s
			T-shirtDocument : 10 à 20 s

A. Réglage initial de la température (plage : 200-450 °F)

Appuyez une fois sur le bouton « MODE » et voyez le « voyant de réglage » devenir rouge.

Appuyez ensuite sur la touche « plus/moins » pour régler le chauffage initial température.

B. Réglage de la température la plus élevée (plage : 93-232 °C)

Appuyez sur le bouton « MODE » pour la DEUXIÈME FOIS; voir le

« voyant de température » devient rouge. Appuyez ensuite sur la touche « plus ou moins » pour régler la température de chauffage la plus élevée.

C. Réglage approprié du temps de chauffage (plage : 0 à 999 s)

Appuyez sur le bouton « MODE » pour la TROISIÈME FOIS ; voyez le « voyant horaire » devient rouge. Appuyez ensuite sur la touche « plus ou moins » pour régler la valeur appropriée du temps de chauffe.

D. Fahrenheit en Celsius

Après avoir allumé la machine de marquage à chaud, appuyez sur les boutons + et - simultanément pendant environ cinq secondes. Lorsque PAE s'affiche, appuyez sur la touche MODE pour afficher (FC) et changez F en C dans le temps d'affichage de l'engrenage, de sorte que Fahrenheit soit converti en Celsius.

E. Terminez le réglage et préparez-vous à travailler

Appuyez sur le bouton « MODE » pour la QUATRIÈME FOIS : terminez le réglage.

Le voyant de réglage est allumé et la température continue d'augmenter. Lorsque la température maximale réglée est atteinte, le compte à rebours démarre.

Une fois le compte à rebours terminé, le son « BEEF » sera émis, le

Le voyant lumineux s'éteint et l'opération est terminée. Et la machine est prête à fonctionner.

Remarque : La machine dispose d'une fonction d'autoblocage pour le réglage de la température. --- Si la température de départ est réglée à 340 °F, la machine limitera

automatiquement la plage de réglage de la température maximale de 340 à 430 °F. --- Inversement,

si la température maximale est réglée à 250 °F au début, la machine limitera automatiquement la plage de réglage de la température de départ de 200 à 250 °F.

Température de chauffage initiale toujours = < Température de chauffage la plus élevée

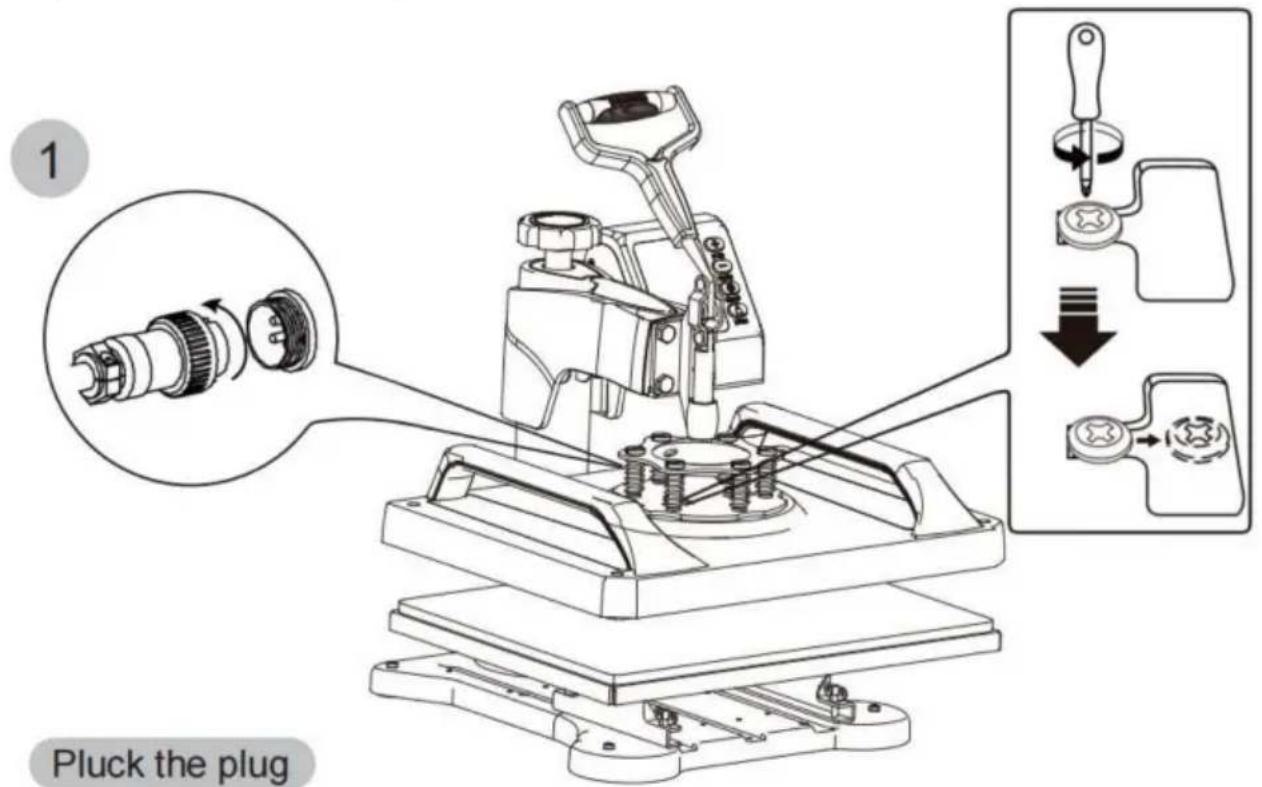

Reemplacer par une PRESSE à PLAQUE

Utilisez un tournevis cruciforme pour dévisser les vis dans les deux trous de la plaque de pression afin de remplacer les accessoires.

1. Prenez 2 vis à tête bombée et verrouillez-les dans le trou au milieu de la presse à capuchon. Ne verrouillez pas les vis à tête bombée, laissez 5 à 7 mm, puis clipsez la vis à tête bombée dans la fente le long du trajet indiqué et verrouillez-la avec un tournevis. Insérez la tête mâle du bouchon de press à capuchon dans la tête femelle du contrôleur et serrez l'écrou.

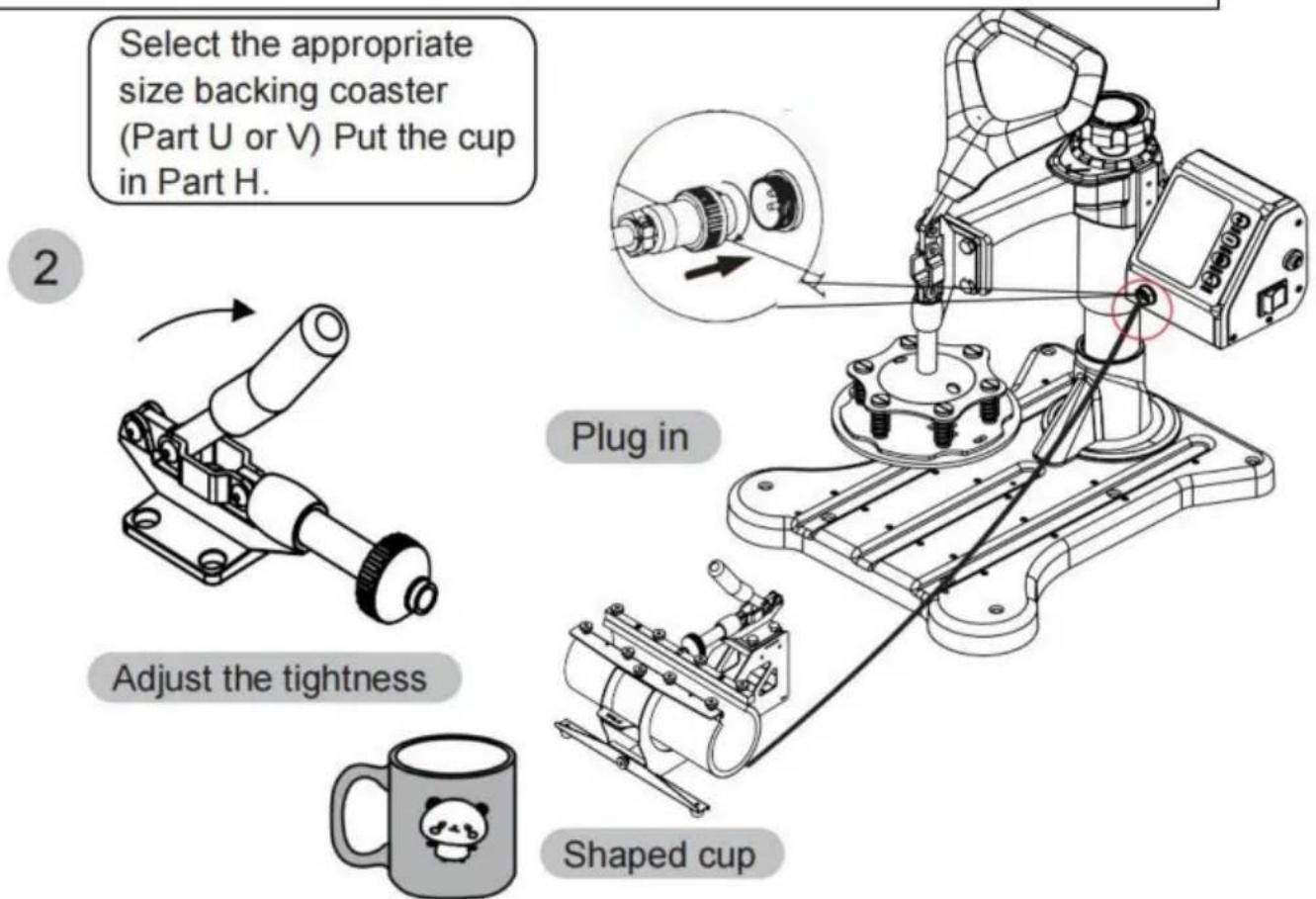

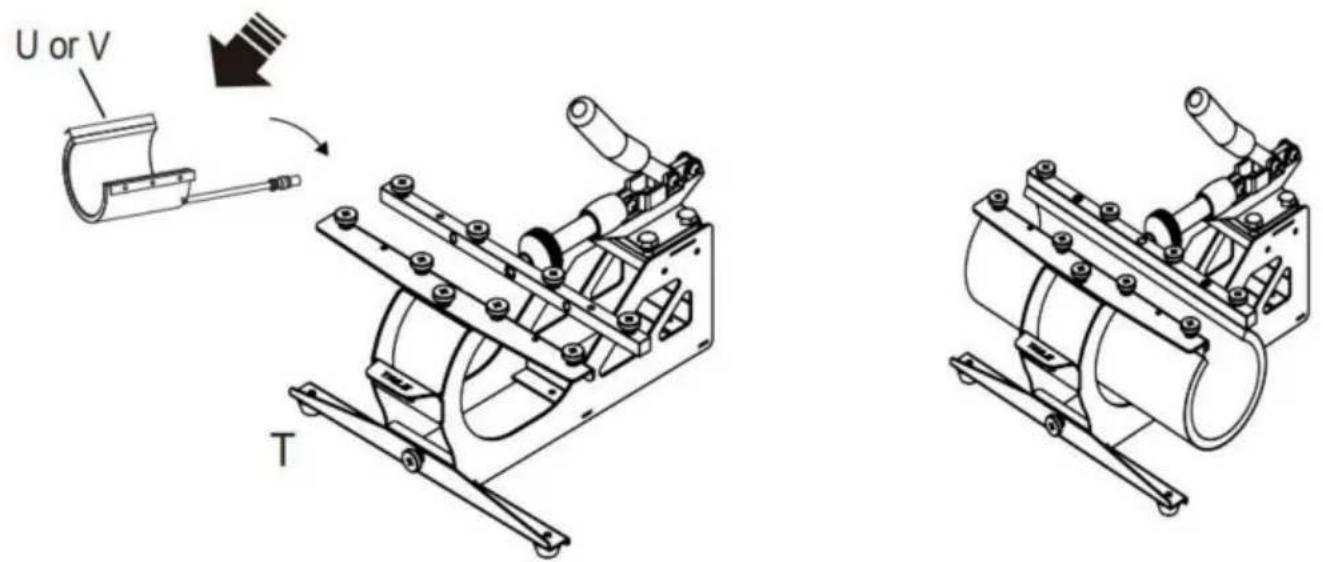

Reemplacer le sous-verre de cuisson

Installer H sur la partie T.

(Serrez les vis des deux côtés. Nous vous suggérons de serrer les vis du côté en premier, puis serrez les vis du côté)

1. Couleur claire ou image décolorée : température insuffisante / pression incorrecte / temps insuffisant.
2. Image floue : le temps de pression est trop long.
3. Une partie du motif est floue : la chaleur n'est pas distribuée correctement à travers la plaque chauffante, ce qui permet d'augmenter le temps de travail de manière appropriée. Il peut également s'agir de la cause d'une répartition inégale de la pression, qui peut être réglée sur quatre cartes régulateurs. Veuillez noter que les quatre régulateurs du conseil ont été mis en place avant qu'ils quittent l'usine et ne devraient pas avoir besoin d'être réglés normalement.
4. Motif sombre : trop de pression ou de température.
5. Motif cicatrisé : le temps de transfert est trop long.
6. Différentes couleurs de motifs : pression incorrecte ou mauvaise qualité du papier de transfert.
7. Motif brûlé : température élevée ou encre de mauvaise qualité.

Fabricant: Shanghai Muxin Muye Youxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Francfort-sur-le-Main.

YH Consulting Limitée.

Assistance technique et certificat de garantie électronique www.vevor.com/support
