BEDIENUNGSANLEITUNG TL-FY8001 Vevor

D. Fahrenheit to Celsius

Da Fahrenheit a Celsius

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Wärmepressmaschine

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wärmepressmaschine

MODELL:TL-FY8001

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Symbol BeschreibungSymbol
	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfallgefahr. Um das Risiko von Verletzungen, Feuer oder Stromschlag zu verringern, Befolgen Sie immer die unten aufgeführten Empfehlungen.
	KORREKTE ENTSORGUNG: Dieses Produkt unterliegt den Bestimmungen der Europäischen Richtlinie 2012/19/EG. Das Symbol einer Mülltonne Durchgestrichen bedeutet, dass das Produkt getrennte Müllabfuhr in der Europäischen Union. gilt für das Produkt und alle mit diesem Zeichen gekennzeichneten Zubehörteile Symbol. Produkte, die so gekennzeichnet sind, dürfen nicht entsorgt werden nicht mit dem normalen Hausmüll, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräte.

WARNUNG

1. Warnungen müssen sorgfältig befolgt werden, um Verletzungen zu vermeiden. Unsachgemäßer Gebrauch kann kann zu einem Stromschlag, Feuer, Personenschäden und sonstige Schäden:

führen. 1) Ziehen Sie beim Bewegen der Maschine stets den Stecker.

2) Beim Installieren von Zubehör immer den Stecker ziehen.

3) Auf eine flache und stabile Plattform stellen und unter belüfteten Bedingungen betreiben.

4) Tragen Sie beim Betrieb der Maschine spezielle Schutzausrüstung.

5) Verwenden Sie diese Maschine nicht in Gefahrenbereichen.

6) Nicht verwenden, wenn die Maschine nicht ordnungsgemäß funktioniert.

7) Zerlegen und reparieren Sie diese Maschine nicht.

8) Verwenden Sie keine ungeeignete Steckdose.

9) Berühren Sie die Heizplatte nicht, wenn die Maschine heizt

10) Nicht in feuchter Umgebung oder bei Kontakt mit Wasser verwenden. Nicht eindringen lassen. Flüssigkeit in der Maschine, um Feuer oder Stromschläge durch Kurzschluss zu verhindern.

11) Verwenden Sie kein Netzteil, das die angegebene Spannung nicht erfüllt.

Eine Stromversorgung, die die angegebene Spannung nicht erfüllt, kann zu Bränden oder Stromschlägen führen. Schock.

12) Stellen Sie sicher, dass die Maschine geerdet ist, um Verletzungen vorzubeugen. 13) Berühren Sie die rotierende Stange oder das Lagerteil während des Gebrauchs nicht mit den Fingern. im Falle von Verletzungen.
14) Wenn die Maschine längere Zeit nicht benutzt wird, ziehen Sie bitte das Netzkabel ab. aus der Steckdose.
15) Benutzen Sie die Maschine nicht bei Gewitter oder Blitzeinschlag, um Schäden zu vermeiden zur Maschine.
16) Stellen Sie die Maschine flach auf den feuerfesten Tisch und halten Sie sie von von brennbaren und explosiven Gegenständen.
17) Stellen Sie die Nutzung der Maschine bitte ein, wenn sie raucht, einen eigenartigen Gerech abgibt, laut wird oder andere ungewöhnliche Zustände aufweist.
18) Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden und

Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen

wenn sie beaufsichtigt werden oder Anweisungen zur Benutzung des

Gerät sicher bedienen und die damit verbundenen Gefahren verstehen. Kinder dürfen das Gerät nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von

Kinder ohne Aufsicht

19) Typ X-Anschluss: Wenn das Netzkabel beschädigt ist, muss es durch ein

Spezialkabel oder -baugruppe sind beim Hersteller oder seinem Kundendienst erhältlich.

20) Um eine Gefährdung durch unbeabsichtigtes Zurücksetzen des Thermoschutzschalters zu vermeiden, Das Gerät darf nicht über ein externes Schaltgerät mit Strom versorgt werden, wie z.

als Zeitschaltuhr oder an einen Stromkreis angeschlossen, der regelmäßig vom

Dienstprogramm.

Bitte schalten Sie die Stromversorgung aus, wenn Sie den Stecker einstecken oder ziehen.

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden Konformitätsverantwortung kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Ausrüstung!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt an die folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich
Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurde, kann zum Erlöschen der Berechtigung zum Betrieb des Produkts.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn die Installation und Verwendung nicht gemäß den Anweisungen erfolgt, kann dies zu Störungen des Funkverkehrs. Es gibt jedoch keine

garantieren, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dies Das Produkt verursacht keine Störungen beim Radio- oder Fernsehempfang.

Empfang, der durch Aus- und Einschalten des Produkts überprüft werden kann,

Der Benutzer wird aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: Maßnahmen.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Receiver ist angeschlossen.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

SPEZIFIKATION

Modell	TL-FY5001,TL-FY8001
Wärmegröße	12x15 Zoll
Temperaturbereich	32–450 °F (0–232 °C)
Zeitraum	0-999 Sekunden
Stromspannung	120 V ~ 60 Hz	220-240 V ~ 50 Hz
Leistung	900 W	1250 W

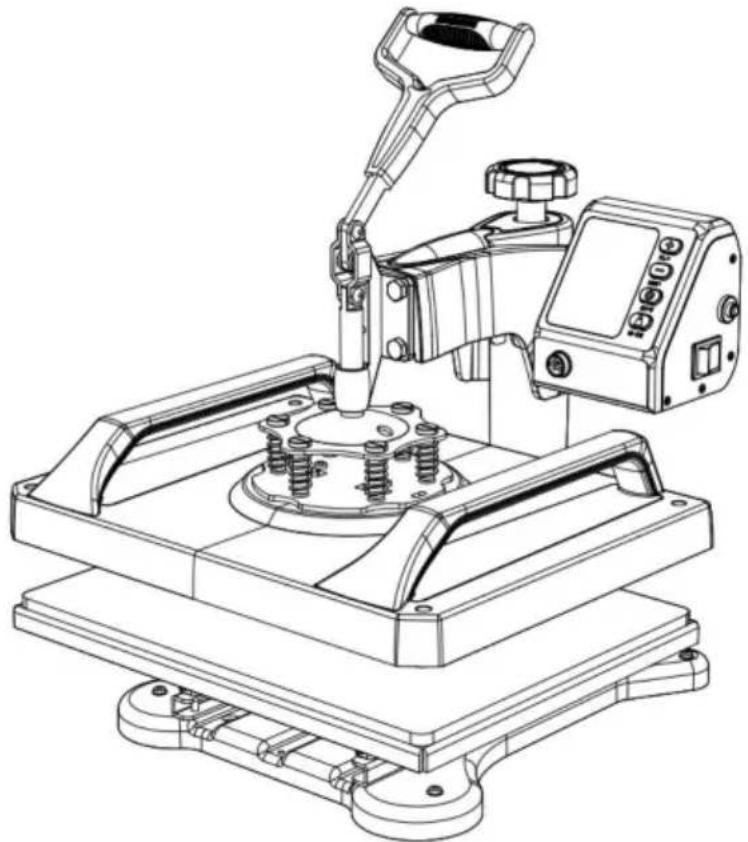

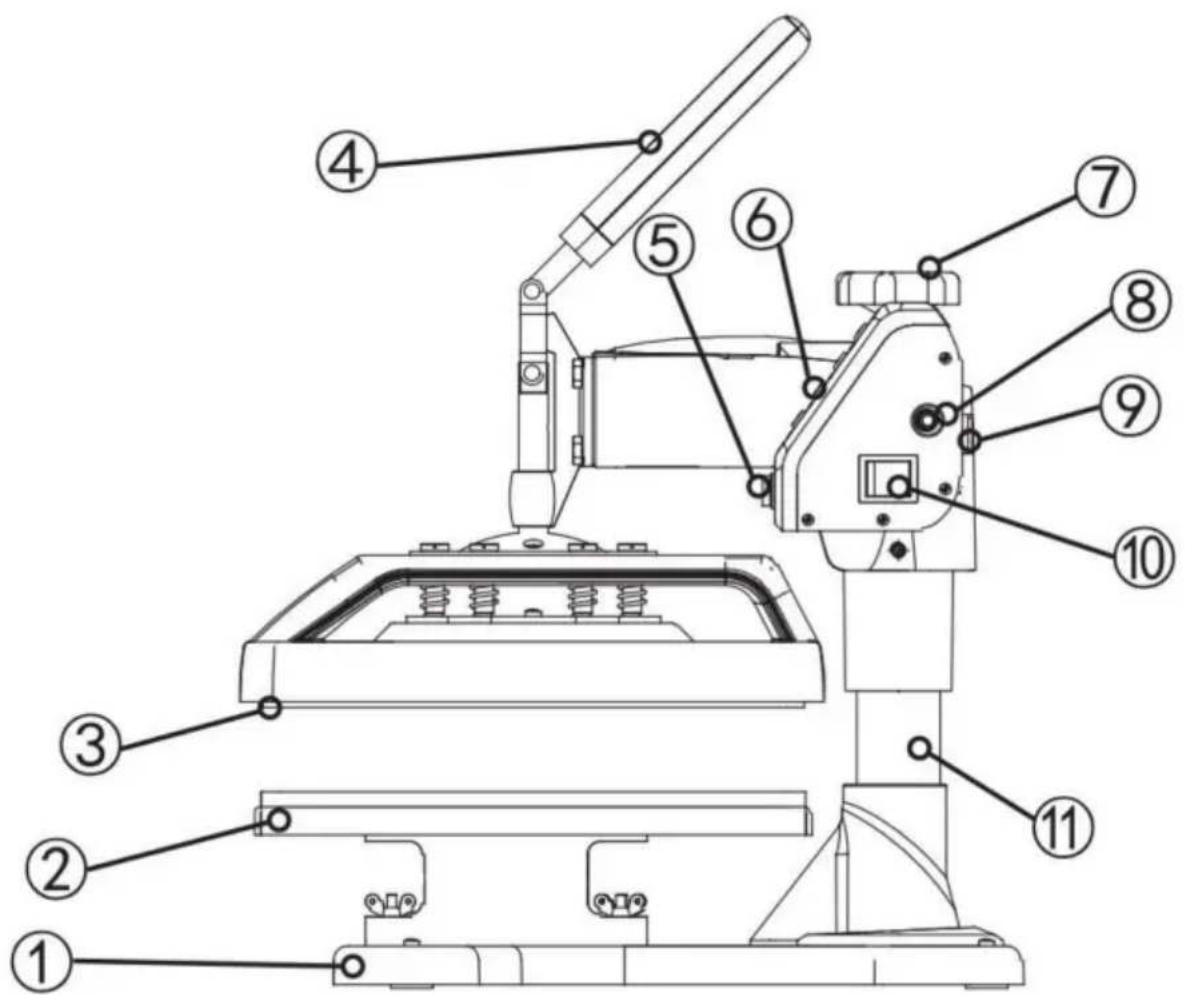

EINFÜHRUNG IN DIE TEILE DER WÄRMEPRESSMASCHINE

Nummer	Teilename	Nummer	Teilename
1	Sockel	7	Hubknopf
2	Platzierung	8	Überlastschutz
3	Heizplatte	9	Steckdose
4	Handhaben		Netzschalter10
5	Luftfahrtstecker	11	Spalte
6	Taste	12

Der Druckeinstellknopf steuert die Kraft, die

wird verwendet, um das übertragene Bild in die Fasern des Kleidungsstücks zu drücken.

Im Uhrzeigersinn erhöht sich der Druck. Gegen den Uhrzeigersinn verringert er sich.

Über das Bedienfeld auf der rechten oberen Seite des Gehäuses können Sie

legt die Wärme- und Zeitanforderungen für Ihr Projekt fest. Diese variieren

abhängig vom verwendeten Vinyl oder Transferpapier.

Der Griff öffnet und schließt die oberen und unteren Heizplatten des

Drehpresse.

Der Überlastschutz ist ein Unterbrecher. Er springt heraus, wenn ein

Überlastung durch Elektrizität.

Zum Zurücksetzen drücken.

Der Netzschalter muss auf „Ein“ gestellt sein und das Kabel muss

vor dem Pressen eingesteckt.

TEILELISTE

1. Drehen Sie den Druckknopf einige Male gegen den Uhrzeigersinn, um den Druck zu senken Druck auf die Walzen.
2. Legen Sie ein Blatt Papier auf die Unterseite der Walze.
3. Die Drehpresse mit dem Griff schließen.
4. Ziehen Sie am Papier.
   5.Wenn sich das Papier überhaupt bewegt, drehen Sie den Knopf im Uhrzeigersinn und versuchen Sie es erneut.
5. Versuchen Sie es erneut und wiederholen Sie den Vorgang, bis sich das Papier überhaupt nicht mehr bewegt. Das ist Ihr „Mittlerer“ Druck.

Von der Einstellung „Mittel“ wird der Hochdruck um ein bis zwei Grad im Uhrzeigersinn erhöht.

Umdrehungen. Niedriger Druck wird gegen den Uhrzeigersinn um ein bis zwei Umdrehungen erhöht. (Die Die Anzahl der Umdrehungen hängt von der Dicke des Kleidungsstücks ab.)

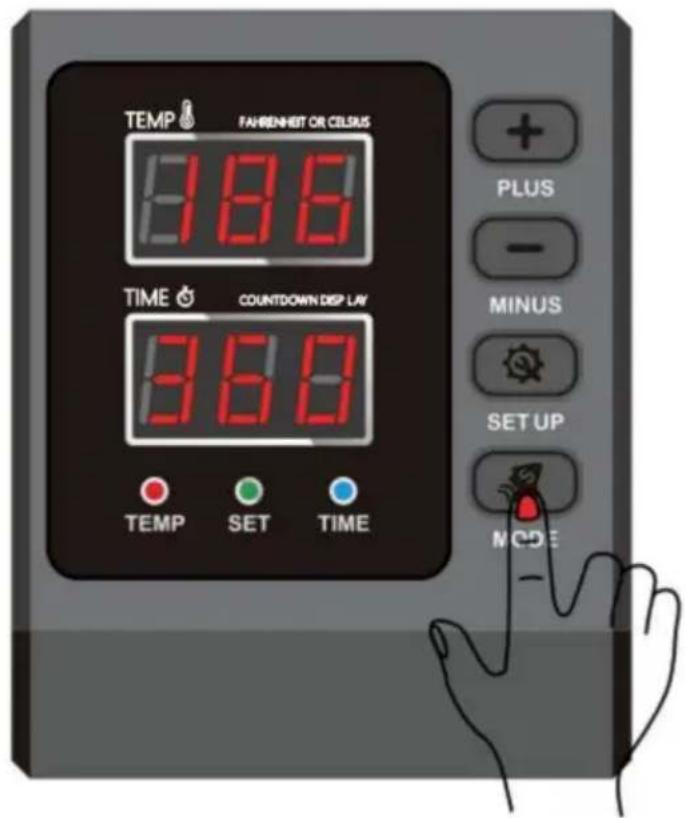

TEMPERATUR UND ZEIT EINSTELLEN

PLUS

MINUS

SETUP

START

TEMP FAHRENHEIT OR CELKUS 188 TIME COUNTDOWN DISP LAY 360 TEMP SET TIME PLUS - MINUS SET UP NODE

1. Wie schalte ich es ein/aus und wie starte ich es?

Drücken Sie den Schalter an der Seite der Temperaturkontrollbox, um schalte es ein.

Countdown-Starttaste: Einmal drücken, um den Countdown zu starten; drücken zum Zurücksetzen erneut.

1. Wie stelle ich Temperatur/Zeit ein?

Durch einmanges Drücken wird die Temperatur eingestellt, durch zweimaliges Drücken wird die Uhrzeit eingestellt und Drücken Sie erneut, um zu beenden. (Die Temperatur-/Zeitanzeige wird automatisch beendet.) Setup-Zustand, falls innerhalb von 5 Sek. keine Bedienung erfolgt).

1. Wie stelle ich die Temperatur/Zeit ein, um sie zu erhöhen oder zu verringern?

+ Stellen Sie die Zeit/Temperaturerhöhung ein

- Stellen Sie die Zeit/Temperaturabnahme ein

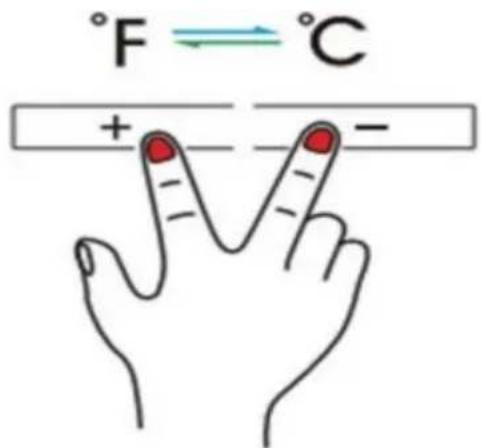

1. Wie ändere ich die Temperatureinheit von auf ?

Drücken Sie im eingeschalteten Zustand gleichzeitig „+“ und „-“, um die Temperatureinheit zwischen und zu ändern.

°F ⇌ °C + -

1. Tipps: Die maximal eingestellte Temperatur dieser Maschine beträgt 232 °C und die längste Zeit beträgt 999 Sekunden.

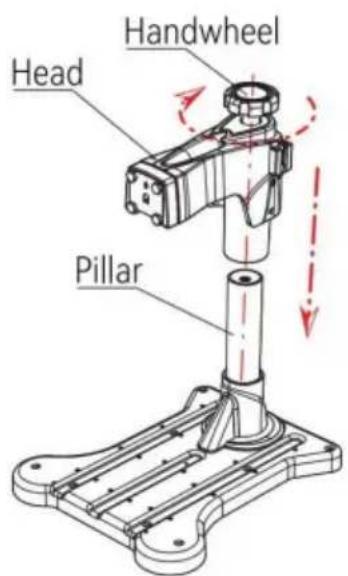

Montage und Demontage der Maschine

1. Setzen Sie den Kopf in die Säule ein und drehen Sie das Handrad 10 Mal im Uhrzeigersinn. Dies zeigt an, dass der Kopf installiert ist (siehe Abb. 1).

2. Führen Sie die vier Schrauben durch den Schnellclip und den Adapter, schrauben Sie sie dann fest an den Maschinenkopf und verwenden Sie einen Schraubenschlüssel, um die Schrauben festzuziehen (wie in Abbildung 2 gezeigt).

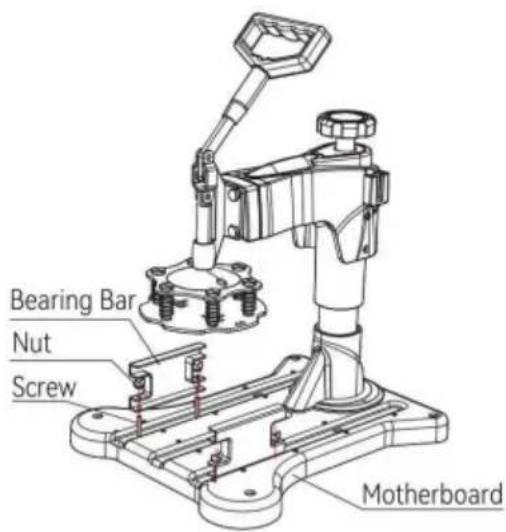

3. Führen Sie die 4 Schrauben von unten nach oben durch die Tragstange auf der Rückseite der Rückwand und befestigen Sie sie anschließend mit Handschrauben (siehe Abbildung 3).

1. Legen Sie die Tischplatte flach auf die Tragstange, richten Sie die Platte an der Öffnung in der Tragstange aus, setzen Sie die Schraube ein und ziehen Sie sie mit einem Schraubendreher fest (siehe Abbildung 4).

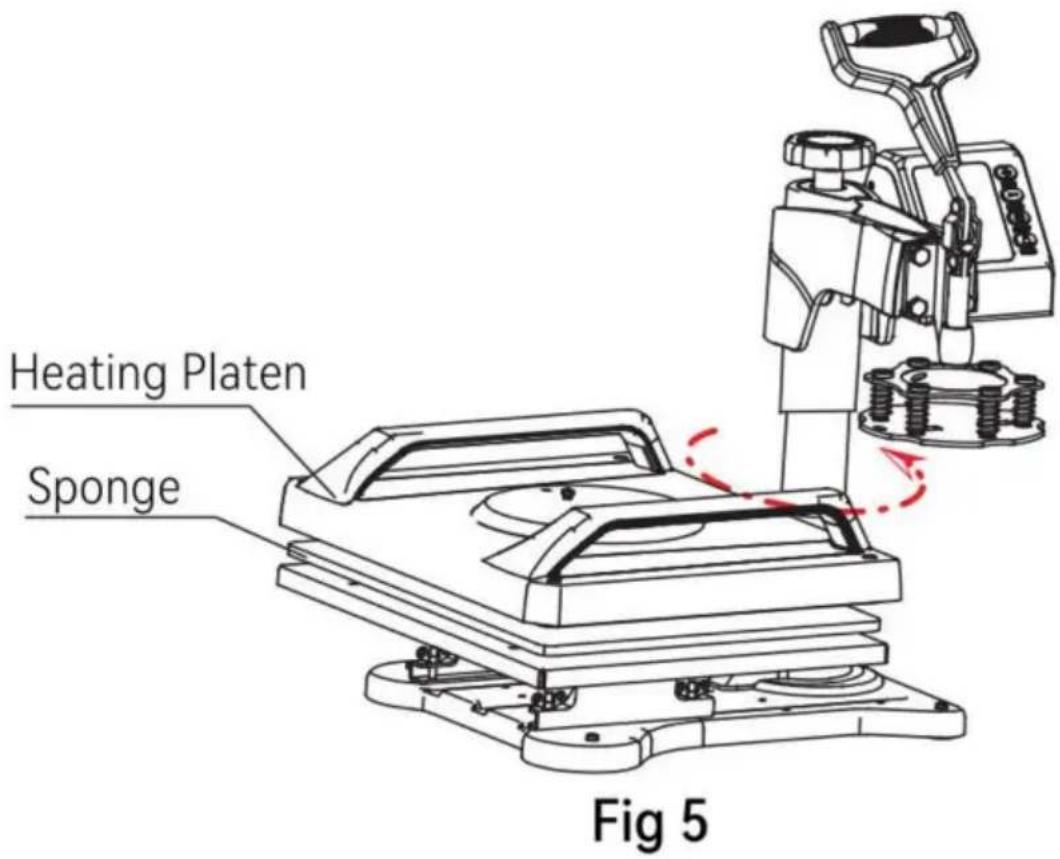

1. Schwenken Sie den Kopf weg und legen Sie den Schwamm und die Heizplatte in der richtigen Reihenfolge auf die Oberseite der Tischplatte (wie in Abbildung 5 gezeigt).

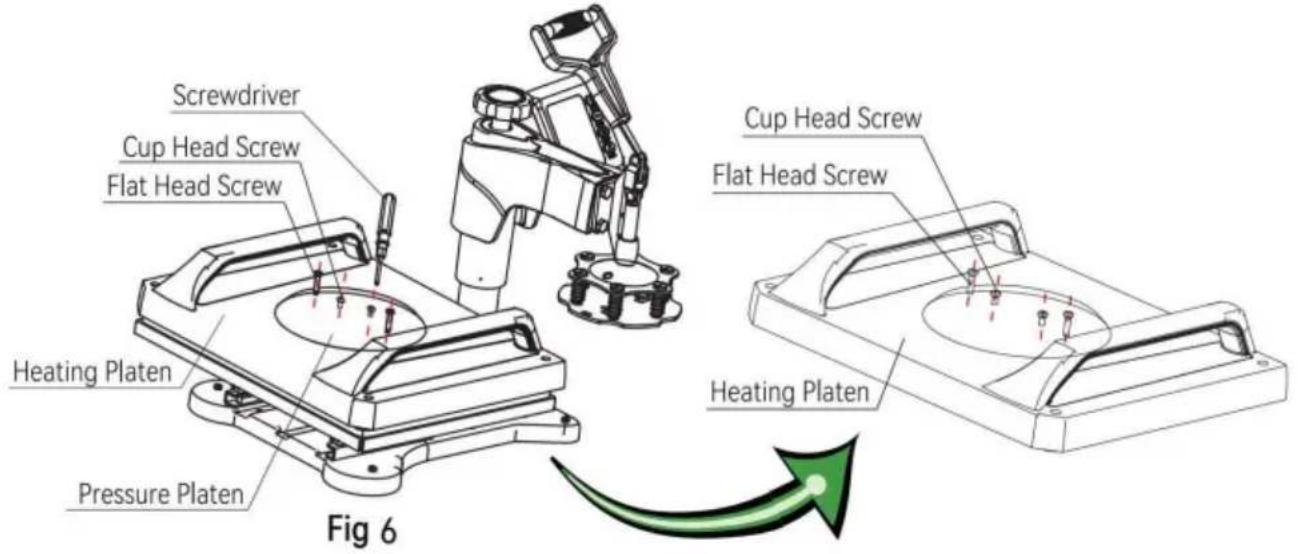

1. Legen Sie die Druckplatte flach auf die Heizplatte und richten Sie sie an der Öffnung aus. Nehmen Sie 4 Dickkopfschrauben und ziehen Sie diese mit einem Schraubendreher fest. Nehmen Sie zwei Linsenkopfschrauben und befestigen Sie sie im Loch in der Mitte der Druckplatte. Befestigen Sie die Linsenkopfschrauben zu diesem Zeitpunkt noch nicht: Behalten Sie 5–7 mm für den nächsten Installationsschritt (siehe Abbildung 6).

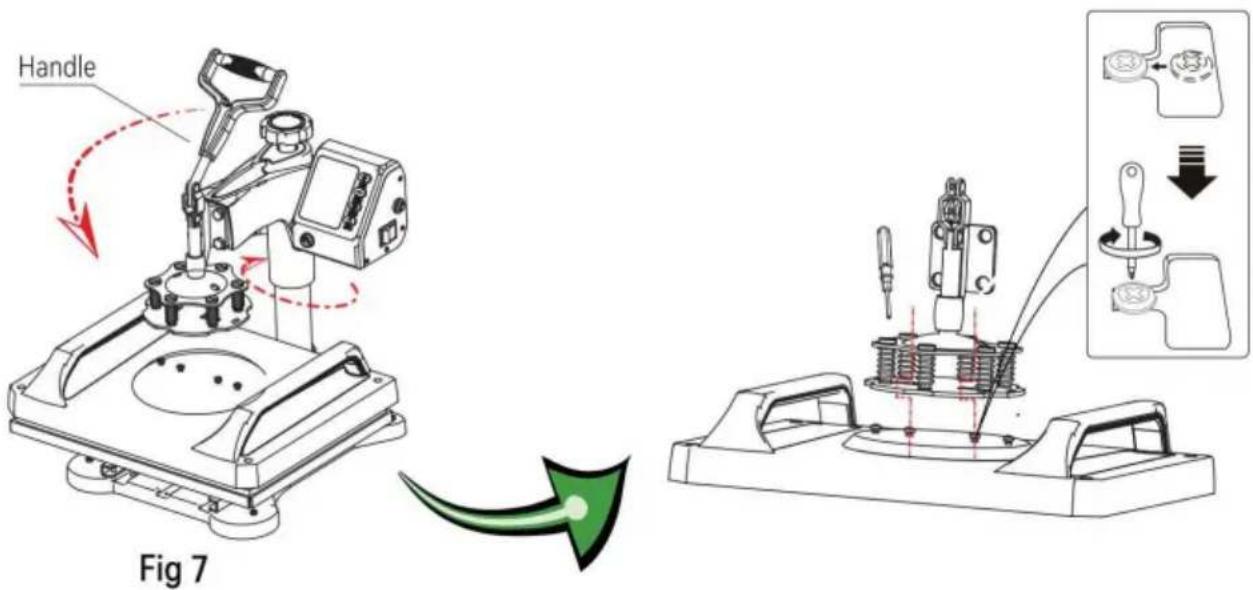

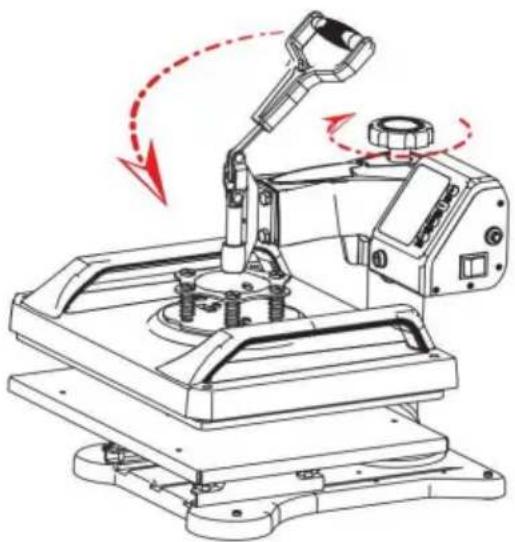

1. Drehen Sie den Kopf zurück in die Ausgangsposition und drücken Sie den Griff vorsichtig nach unten, sodass die Kappe der Linsenkopfschraube über der Druckplatte in den Schlitz einrastet. Fixieren Sie sie dann mit einem Schraubendreher (siehe Abb. 7).

1. Drehen Sie das Handrad und versuchen Sie, den Griff mehrmals zu drücken, bis der entsprechende Druck eingestellt ist (siehe Abbildung 8).
2. Clip die controller in die kopf schlitz von oben nach unten, verbinden die männlichen kopf der heizung platte mit der weiblichen kopf der control

Controller, und ziehen Sie die Mutter fest, um die Installation abzuschließen (wie in Abbildung 9).

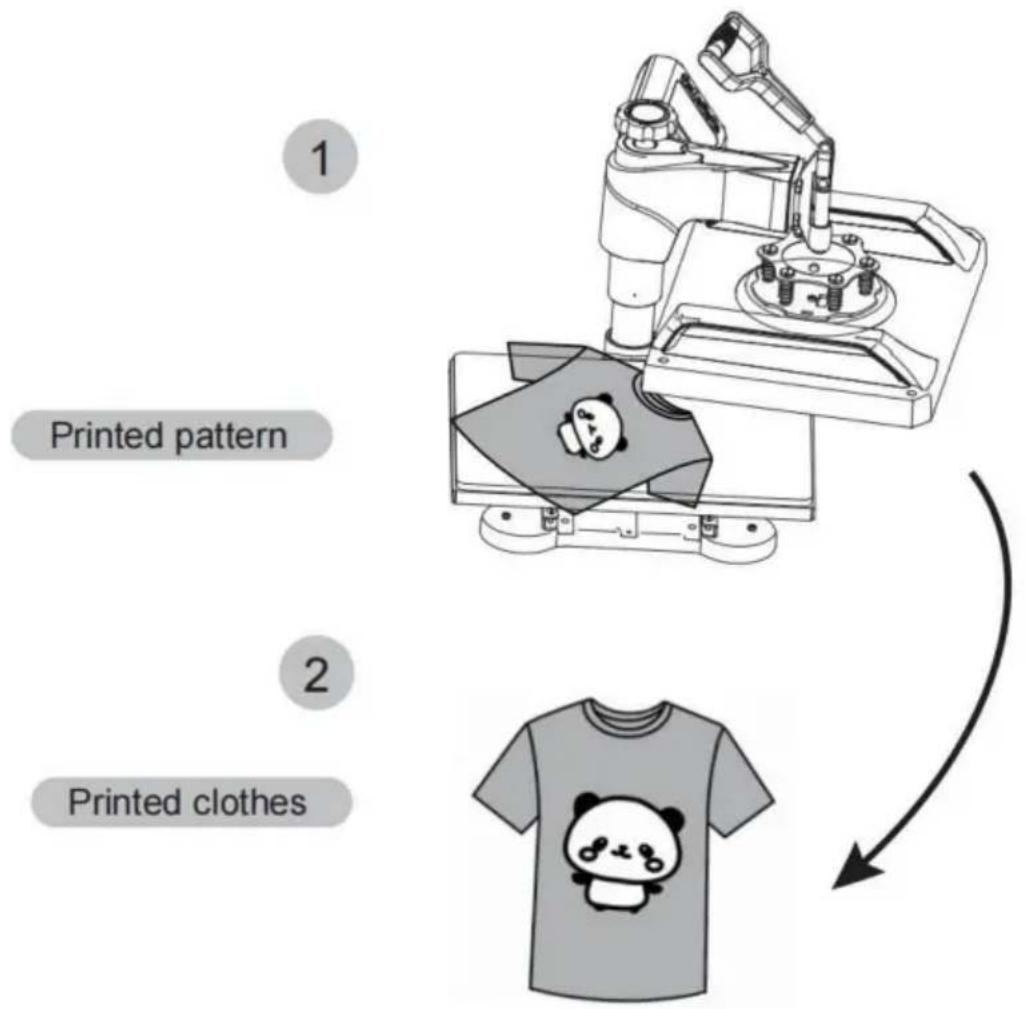

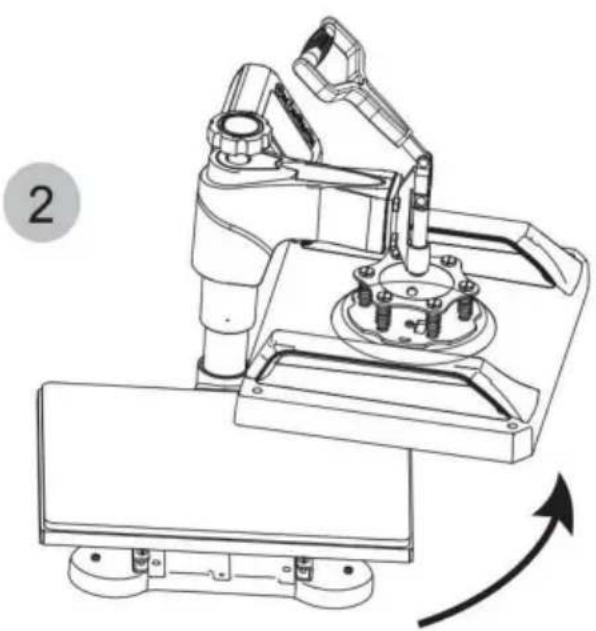

So bügeln Sie T-Shirts

1 Lift the ha ndle

I. Vorbereitung vor der Verwendung: 1.

Überprüfen Sie die Verbindung zwischen dem Netzstecker und der Steckdose des Schaltschranks.

Stellen Sie sicher, dass Sie ein sicheres Erdungskabel verwenden!!!

1. Das Wärmepresselement muss fest in die Maschine eingesteckt sein, bevor Sie die Maschine einschalten. Stecken Sie Ihr Stromkabel in die Maschine. Stecken Sie die Steckdose in die Wandsteckdose. Schalten Sie das Gerät ein, indem Sie den Ein-/Ausschalter umlegen.

II. Stellen Sie die gewünschte Temperatur

ein. Stellen Sie Temperatur und Zeit entsprechend der nachstehenden Tabelle ein und erhalten Sie die entsprechende spezifische Temperatur- und Zeiteinstellung. (Die Temperatur wird in Grad Fahrenheit gemessen.)

Drücken Sie die ObjektinitialeTemperatur		HöchsteTemperatur	Richtiges HeizenMal)
Tassen 230		330	40
Fliesen 230		330	40
Metallplatte 230 230		330	40
Platte		355	150
T-Shirt	230	355	SublimationPapier: 30-50er
			T-ShirtPapier: 10–20 s

A. Anfängliche Temperatureinstellung (Bereich: 200–450 °F)

Drücken Sie EINMAL die Taste „MODE“ und sehen Sie, wie das „Set-Licht“ rot leuchtet.

Anschließend mit der „Plus-/Minus-Taste“ die Anfangsheizzeit einstellen

Temperatur.

B. Höchste Temperatureinstellung (Bereich: 93–232 °C)

Drücken Sie die Taste „MODE“ EIN ZWEITES MAL.

"Temperaturleuchte" leuchtet rot. Drücken Sie dann die "Plus- oder Minustaste", um

Stellen Sie die höchste Heiztemperatur ein.

C. Richtige Einstellung der Heizzeit (Bereich: 0–999 Sek.)

Drücken Sie die Taste „MODE“ zum DRITTEN MAL. Das „Zeitlicht“

rot. Drücken Sie dann die"Plus- oder Minus-Taste", um den richtigen

Aufheizzeit.

D. Fahrenheit in Celsius

Nach dem Einschalten des Heißprägegeräts drücken Sie die Tasten + und -

Gleichzeitig etwa fünf Sekunden lang. Wenn PAE angezeigt wird, drücken Sie die

MODE-Taste, um (FC) anzuzeigen, und ändern Sie F in C in der Zeit

Anzeigerad, sodass Fahrenheit in Celsius umgerechnet wird.

E.Beenden Sie die Einstellung und machen Sie sich bereit für die Arbeit

Drücken Sie die Taste „MODE“ EIN VIERTES MAL; schließen Sie die Einstellung ab.

Die eingestellte Lampe leuchtet und die Temperatur steigt weiter an.

Die eingestellte Maximaltemperatur wird erreicht, der Countdown startet.

Nach Ablauf des Countdowns ertönt der Ton „BEEF“, die

Die Kontrollleuchte erlischt und der Vorgang ist abgeschlossen. Die Maschine ist nun betriebsbereit.

Hinweis: Die Maschine verfügt über eine Selbsthemmung zur Temperatureinstellung. --- Wenn die Starttemperatur auf 340 °F eingestellt ist, begrenzt die Maschine den maximalen Temperatureinstellbereich automatisch von 340 bis 430 °F. --- Wenn umgekehrt

die Maximaltemperatur zunächst auf 250 °F eingestellt wird, begrenzt die Maschine den Starttemperatureinstellbereich automatisch von 200 bis 250 °F.

Anfangsheiztemperatur immer =<Höchste Heiztemperatur

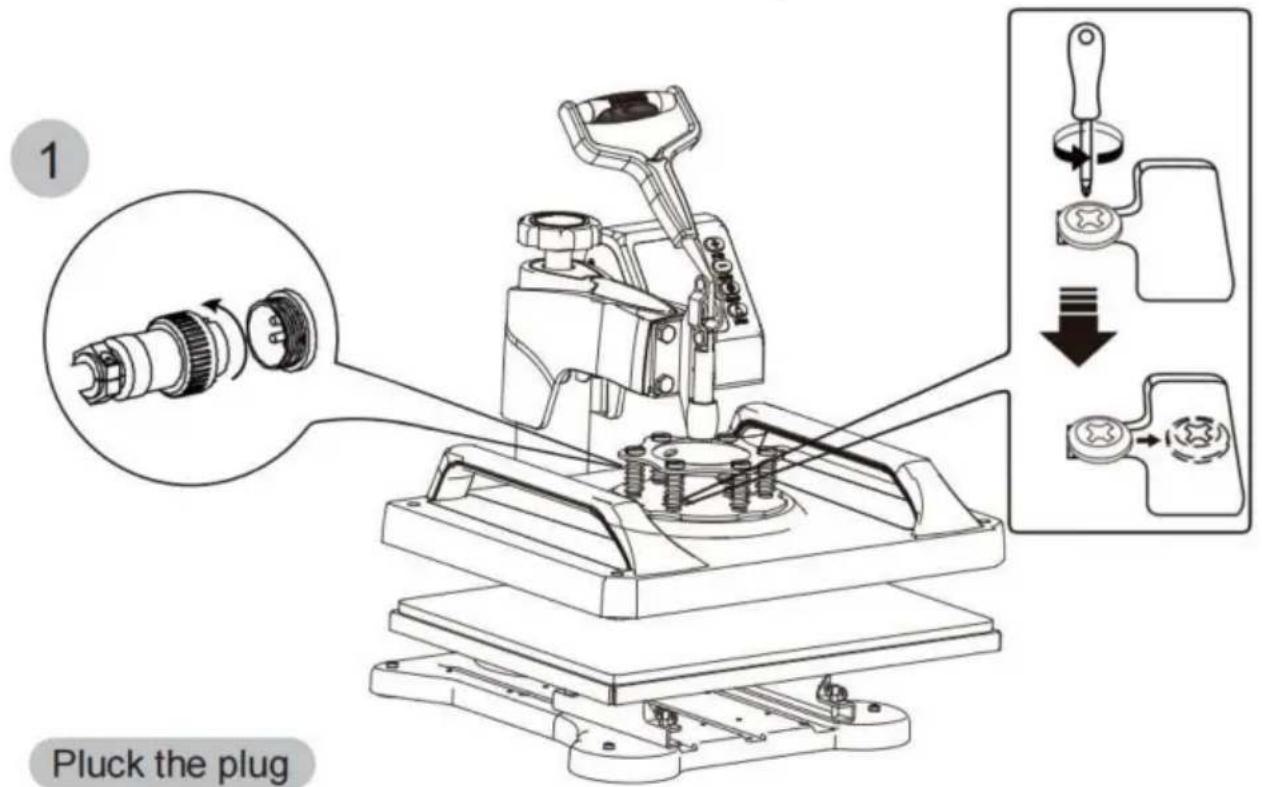

Ersetzen durch eine Plattenpresse

Um das Zubehör auszutauschen, schrauben Sie mit einem Kreuzschlitzschraubendreher die Schrauben in den beiden Löchern der Druckplatte heraus.

Backblechmatte ersetzen

Backkappenmatte ersetzen

1. Nehmen Sie 2 Linsenkopfschrauben und schrauben Sie sie in das Loch in der Mitte der Kappenpresse. Ziehen Sie die Linsenkopfschrauben nicht fest, sondern lassen Sie 5–7 mm Platz. Klemmen Sie die Linsenkopfschraube dann entlang der angegebenen Route in den Schlitz und schrauben Sie sie mit einem Schraubendreher fest. Stecken Sie den männlichen Kopf des Kappenpressensteckers in den weiblichen Kopf des Controllers und ziehen Sie die Mutter fest.

Shaped hat

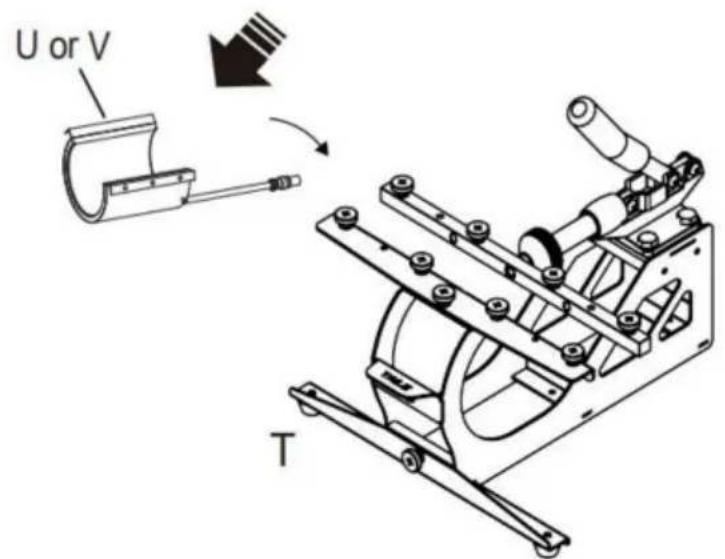

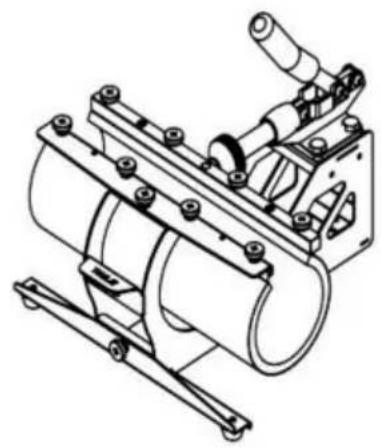

BACKUNTERSETZER ERSETZEN

U or V T

Installieren Sie H in Teil T.

(Die Schrauben auf beiden Seiten festziehen. Wir empfehlen, die Schrauben anzuziehen

zuerst die Schrauben auf der Seite und dann die Schrauben auf der Seite festziehen)

FEHLERSUCHE BEI DER ÜBERTRAGUNGSQUALITÄT

1. Helle Farbe oder verblasstes Bild: Unzureichende Temperatur / Falscher Druck / Nicht genügend Zeit.
2. Unscharfes Bild: Die Presszeit ist zu lang.
3. Teil des Musters Unscharf: Die Wärme wird nicht richtig durch die Heizplatte, so dass die Arbeitszeit entsprechend erhöht werden kann. Es kann auch die Ursache für ungleichmäßige Druckverteilung, die auf vier Brettern eingestellt werden kann Regulatoren. Bitte beachten Sie, dass die vier Board-Regulatoren eingerichtet wurden, bevor sie verlassen das Werk und müssen normalerweise nicht angepasst werden.
4. Schwaches Muster: Zu viel Druck oder Temperatur.
5. Narbenmuster: Die Übertragungszeit ist zu lang.
6. Unterschiedliche Musterfarben: Falscher Druck oder schlechte Qualität des Transferpapiers.
7. Verbranntes Muster: Hohe Temperatur oder schlechte Tinte.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Ort, Rancho Cucamonga, CA 91730

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.
