INSTRUKCJA OBSŁUGI TL-FY8001 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

MASZYNA DO PRASY TERMICZNEJ

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

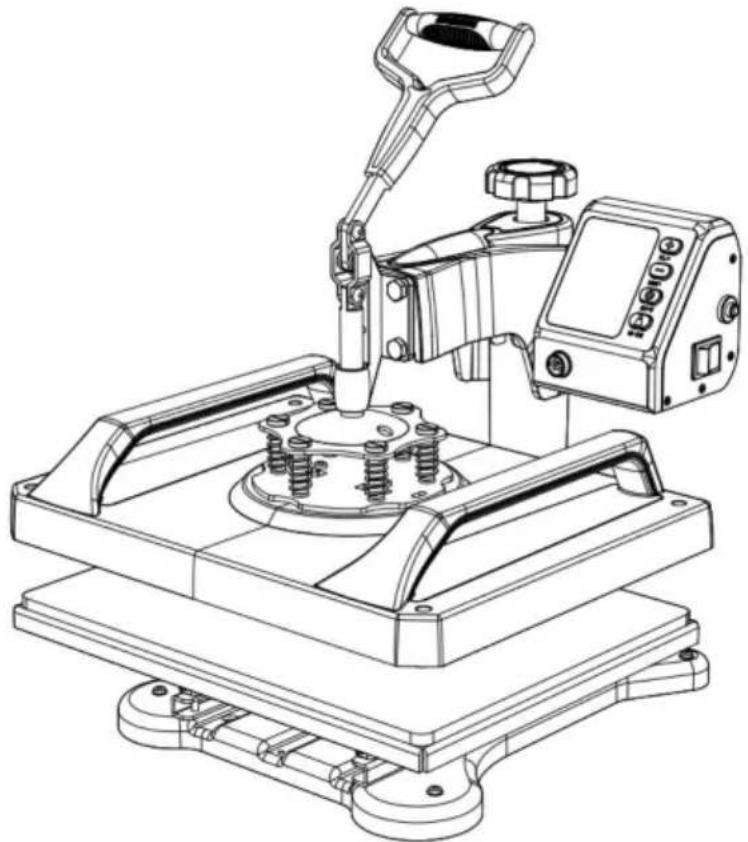

MASZYNA DO PRASY TERMICZNEJ

MODEL:TL-FY8001

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Opis symboluSymbol
	Ostrzeżenie: Aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji.Przeczytaj uważnie instrukcję obsługi.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, oznacza rodzaj środek ostrożności, ostrzeżenie lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzić wypadku. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, prosimy Zawsze postępuj zgodnie z poniższymi zaleceniami.
	PRAWIDŁOWA UTYLIZACJA:Niniejszy produkt podlega przepisom europejskimDyrektywa 2012/19/WE. Symbol przedstawiający kosz na śmieci na kółkach przekreślone oznacza, że produkt wymagaselektywna zbiórka odpadów w Unii Europejskiej. Todotyczy produktu i wszystkich akcesoriów oznaczonych tym symbolemsymbol. Produktów oznaczonych jako takie nie wolno wyrzucaćz normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki odpadówpunkt zbiórki odpadów elektrycznych i elektronicznychurządzenia.

OSTRZEŻENIE

1. Ostrzeżenia należy stosować ostrożnie, aby uniknąć obrażeń ciała. Niewłaściwe użycie może spowodować porażenie prądem , pożar, obrażenia ciała i inne szkody:

elektrycznym 1) Odłączaj maszynę od zasilania podczas jej przenoszenia.

2) Odłączaj urządzenie od zasilania podczas montażu akcesoriów.

3) Umieścić na płaskiej i stabilnej platformie i obsługiwać w wentylowanych warunkach.

4) Podczas obsługi maszyny należy nosić specjalny sprzęt ochronny.

5) Nie używaj tego urządzenia w miejscach niebezpiecznych.

6) Nie używać urządzenia, jeśli nie działa ono prawidłowo.

7) Nie rozbieraj i nie naprawiaj tego urządzenia.

8) Nie używaj nieodpowiedniego gniazdka sieciowego.

9) Nie dotykaj płyty grzewczej, gdy urządzenie się nagrzewa.

10) Nie stosować w środowisku wilgotnym lub w kontakcie z wodą. Nie wnikać płynu w urządzeniu, aby zapobiec pożarowi lub porażeniu prądem elektrycznym na skutek zwarcia.

11) Nie należy używać zasilacza, który nie spełnia wymagań napięcia znamionowego.

zasilanie, które nie spełnia określonego napięcia, może spowodować pożar lub porażenie prądem zaszokować.

12) Upewnij się, że maszyna jest uziemiona, aby nie spowodować obrażeń ciała.
13) Podczas użytkowania nie dotykaj palcami obracającego się pręta ani łożyska.

w przypadku obrażeń.

14) Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć przewód zasilający. z gniazdka.
15) Nie używaj urządzenia podczas burzy lub wyładowań atmosferycznych, aby uniknąć uszkodzeń. do maszyny.
16) Umieścić maszynę równomiernie na stole ognioodpornym i trzymać z dala

z materiałów łatwopalnych i wybuchowych.

17) Prosimy o zaprzestanie korzystania z urządzenia, jeśli: - dymi, wydziela dziwny zapaęń, - pracuje głośno lub występuje inny nienormalny stan.
18) Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze.

osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku doświadczenie i wiedza

jeśli zapewniono im nadzór lub instruktaż dotyczący korzystania z urządzenia

urządzenia w bezpieczny sposób i zrozumieć związane z tym zagrożenia. Dzieci nie powinny

bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez użytkownika. dzieci bez opieki

19) Nakładka typu X: Jeżeli przewód zasilający jest uszkodzony, należy go wymienić na nakładkę specjalny przewód lub zestaw dostępny u producenta lub jego przedstawiciela serwisowego.
20) Aby uniknąć zagrożenia wynikającego z przypadkowego zresetowania wyłącznika termicznego, tego urządzenia nie wolno zasilać za pomocą zewnętrznego urządzenia przełączającego, takiego jak jako timer lub podłączony do obwodu, który jest regularnie włączany i wyłączany przez pożytek.

Warning

Przed podłączeniem lub odłączeniem złącza należy wyłączyć zasilanie.

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia sprzęt!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom:

1) Produkt ten może powodować szkodliwe zakłócenia.
2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym:
zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zabronione.

zatwierdzona przez stronę odpowiedzialną za zgodność może unieważnić licencję użytkownika upoważnienie do obsługi produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzenia cyfrowego klasy B zgodnie z częścią 15 przepisów FCC. Te limity mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłócenia w instalacji domowej.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, jeśli nie zostanie zainstalowany i użyty zgodnie z instrukcją, może spowodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak

gwarantuje, że w konkretnej instalacji nie wystąpią żadne zakłócenia. Jeśli to produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego odbiór, który można ustalić poprzez wyłączenie i włączenie produktu,

Użytkownik jest zachęcany do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących sposobów: następujące środki.

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony. Odbiornik jest podłączony.

- Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

SPECYFIKACJA

Model	TL-FY5001,TL-FY8001
Rozmiar ciepła	12x15 cali
Zakres temperatur	32-450°F (0-232°C)
Zakres czasu	0-999 sekund
Woltaż	120 V~ 60 Hz	220-240 V~ 50 Hz
Moc	900 W	1250 W

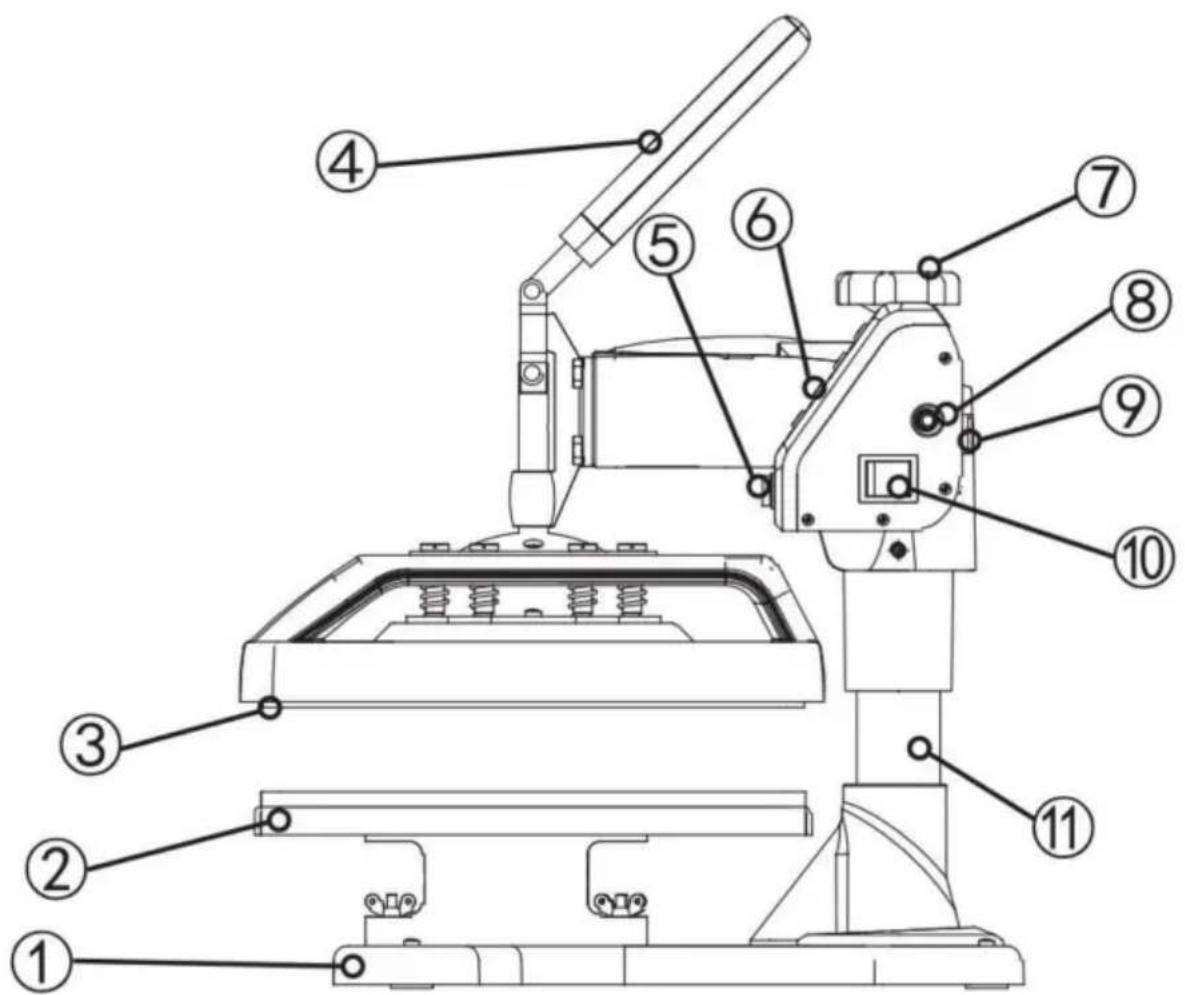

WSTĘP DO CZĘŚCI MASZYNY DO PRASY TERMICZNEJ

Numer	Nazwa części	Numer	Nazwa części
1	Piedestał	7	Gałka podnosząca
2	Umieszczenie	8	Zabezpieczenie przed przeciążeniem
3	Płyta grzewcza	9	Gniazdo zasilania
4	Uchwyt	10	Wyłącznik zasilania
5	Łącznik lotniczy	11	Kolumna
6	Przycisk	12

Pokrętło regulacji ciśnienia kontroluje ilość siły, jaka będzie potrzebna

służy do wtłaczania przeniesionego obrazu w włókna odzieży.

Zgodnie z ruchem wskazówek zegara zwiększa ciśnienie. Przeciwnie do ruchu wskazówek zegara zmniejsza je.

Panel sterowania znajduje się na prawym górnym panelu obudowy, gdzie możesz

ustawi wymagania dotyczące ciepła i czasu dla Twojego projektu. Będą się one różnic

w zależności od użytego papieru winylowego lub transferowego.

Uchwyt otwiera i zamyka górną i dolną płytę grzewczą

prasa obrotowa.

Zabezpieczenie przeciążeniowe to wyłącznik. Wyskoczy, gdy pojawi się

przeciążenie elektryczne.

Naciśnij, aby zresetować.

Przełącznik zasilania musi być ustawiony w pozycji włączonej, a przewód musi być podłączony.

podłączono przed naciśnięciem.

LISTA CZĘŚCI

Część ABCDE					FGHI			JKL
5w1
Część NOPQRS						TÜVWXY
5w1

Część ABCDEFGHI

JKL

8w1

Część NOPQRSTUVWXY

8w1

1. Obróć pokrętło ciśnienia przeciwnie do ruchu wskazówek zegara kilka razy, aby obniżyć ciśnienie. nacisk na płyty.
2. Położ kartkę papieru na spodzie płyty.
3. Zamknij prasę obrotową za pomocą uchwytu.
4. Pociągnij za papier.
5. Jeżeli papier w ogóle się porusza, obróć pokrętło zgodnie z ruchem wskazówek zegara i spróbuj ponownie.
6. Spróbuj ponownie i powtórz, aż papier w ogóle się nie poruszy. To jest twój Ciśnienie „średnie”.

Od ustawienia „Średnie” wysokie ciśnienie będzie wynosić od jednego do dwóch zgodnie z ruchem wskazówek zegara obrotów. Niskie ciśnienie będzie w kierunku przeciwnym do ruchu wskazówek zegara jeden do dwóch obrotów. (The liczba obrotów będzie zależeć od grubości odzieży).

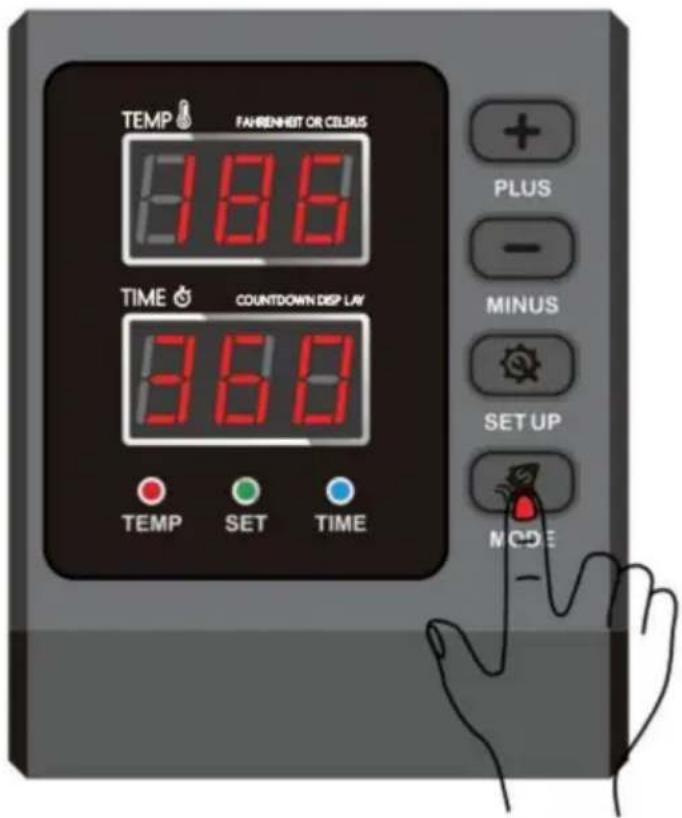

USTAWIANIE TEMPERATURY I CZASU

PLUS

MINUS

SETUP

START

TEMP FAHRENHEIT OR CELSUS 8.8.6 TIME COUNTDOWN DISPLAY 8.8.6 TEMP SET TIME PLUS - MINUS SET UP NODE

1. Jak włączyć/wyłączyć i uruchomić?

Naciśnij przycisk przełącznika z boku skrzynki sterowania temperaturą, aby włącz to.

Przycisk rozpoczęcia odliczania, naciśnij raz, aby rozpocząć odliczanie; naciśnij ponownie, aby zresetować.

1. Jak ustawić temperaturę i czas?

Naciśnij raz, aby ustawić temperaturę, naciśnij dwa razy, aby ustawić czas i naciśnij ponownie, aby wyjść. (Nastąpi automatyczne wyjście z trybu temperatury/czasu) stan konfiguracji w przypadku braku operacji w ciągu 5 sekund).

1. Jak ustawić wzrost lub spadek temperatury/czasu?

+ Ustaw wzrost czasu/temperatury

- Ustaw czas/obniżenie temperatury

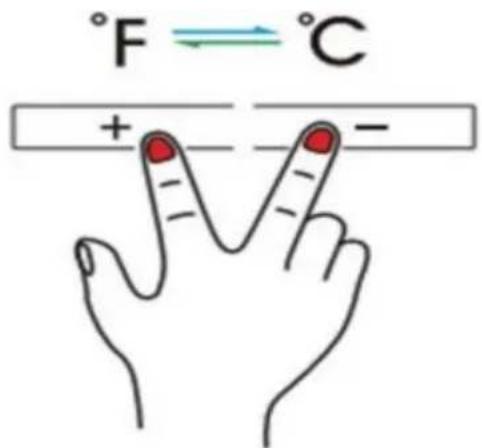

1. Jak zmienić jednostkę temperatury z °C na °F?

Po włączeniu naciśnij jednocześnie przyciski „+” i „-”, aby zmienić jednostkę temperatury pomiędzy °C i °F.

°F ⇌ °C + -

1. Wskazówki: Maksymalna ustawiona temperatura tego urządzenia wynosi 232°C, a najdłuższy czas to 999 sekund.

Montaż i demontaż maszyny

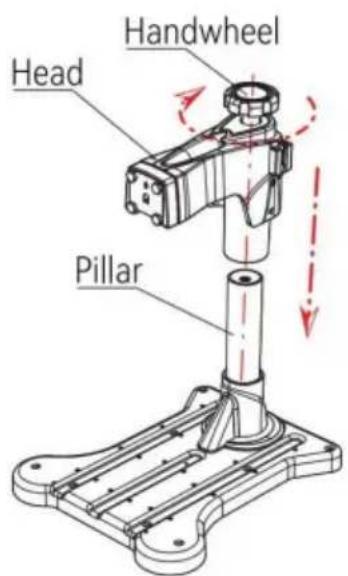

1. Umieść głowicę w filarze i obróć koło zamachowe 10 razy zgodnie z ruchem wskazówek zegara, co oznacza, że głowica została zainstalowana (jak pokazano na rys. 1).

2. Przełoż cztery śruby przez zacisk i adapter, a następnie przykręć je mocno do głowicy maszyny i za pomocą klucza dokręć śruby (jak pokazano na rysunku 2).

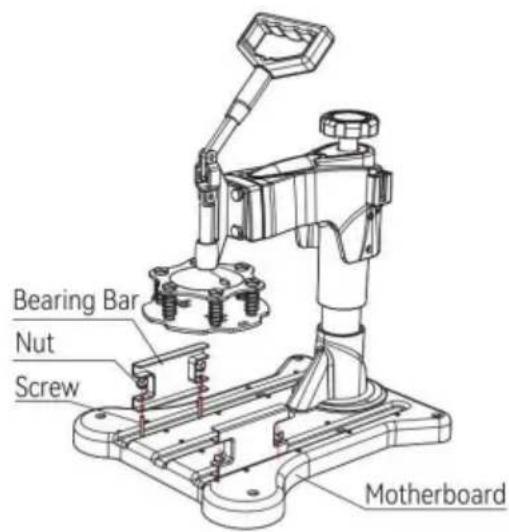

3. Za pomocą 4 śrub od dołu do góry, przez pręt nośny od tyłu płyty tylnej, przykręć je ręcznie (jak pokazano na rysunku 3).

1. Umieść płytę stołu płasko na pręcie nośnym, wyrównaj płytę z otworem w pręcie nośnym, umieść śrubę i zablokuj ją śrubokrętem (jak pokazano na rysunku 4).

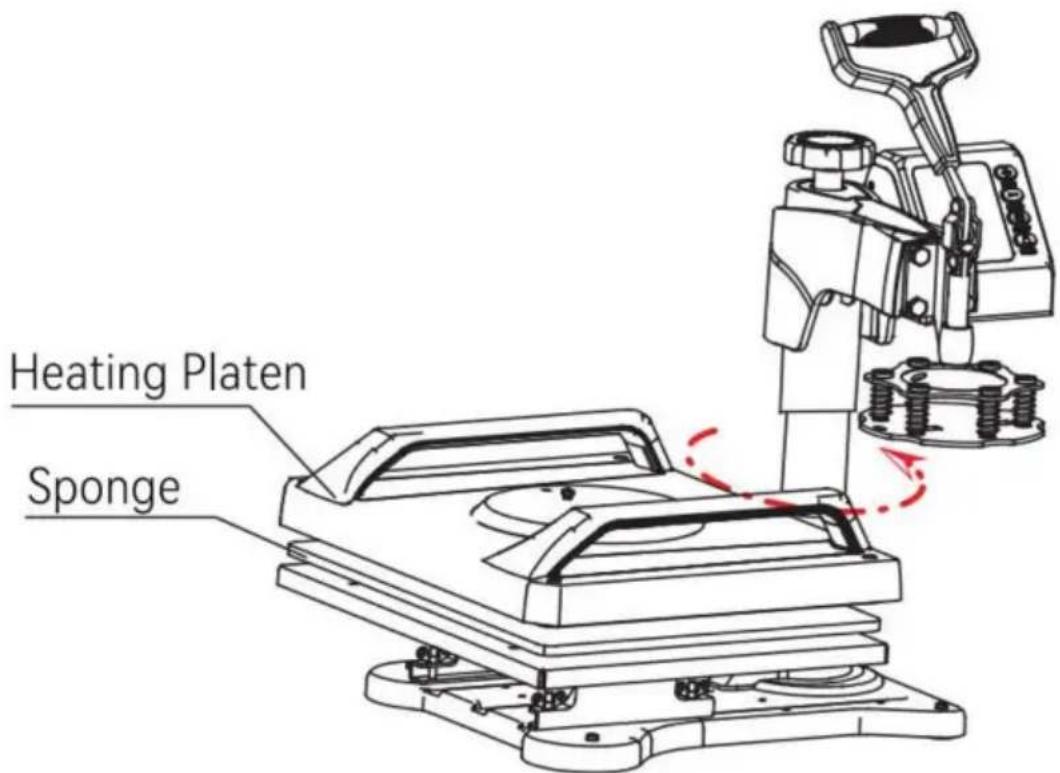

Heating Platen Sponge

Fig 5

1. Odchyl głowicę i umieść gąbkę oraz płytę grzewczą na górze płyty stołu w odpowiedniej kolejności (jak pokazano na rysunku 5).

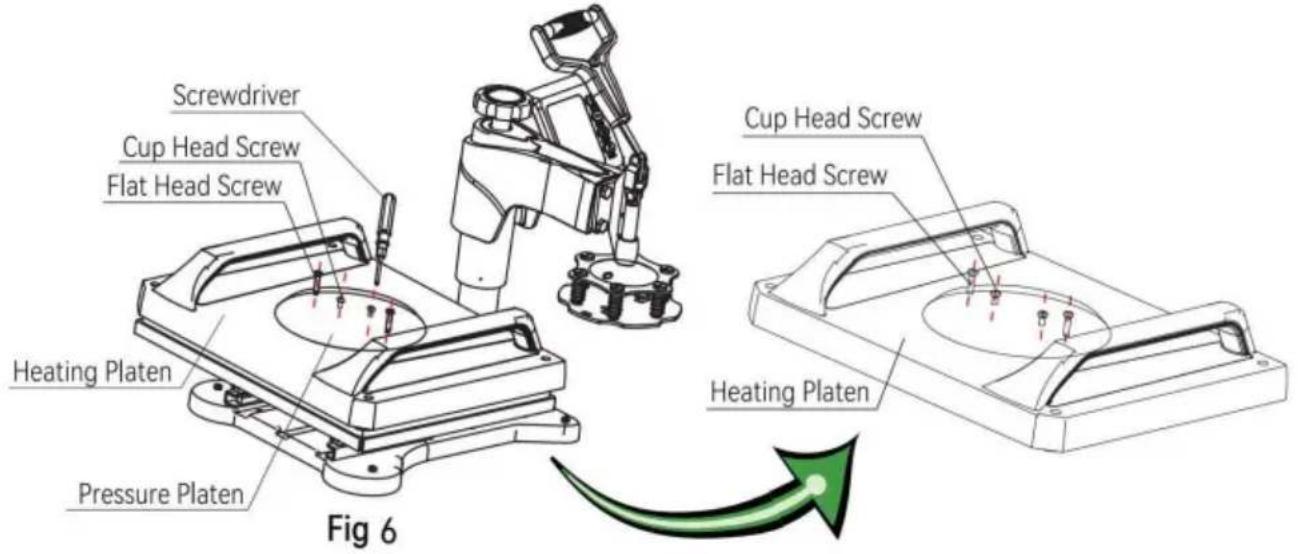

1. Umieść płytę dociskową płasko na płycie grzewczej, wyrównaj ją z otworem. Weż 4 śruby z łbem grubozwojnym i dokręć je śrubokrętem.

Weź 2 śruby z łbem kubkowym i zablokuj je w otworze na środku płyty dociskow. W tym momencie nie blokuj śrub z łbem kubkowym: zachowaj 5-7 mm na następny krok instalacji (jak pokazano na rysunku 6).

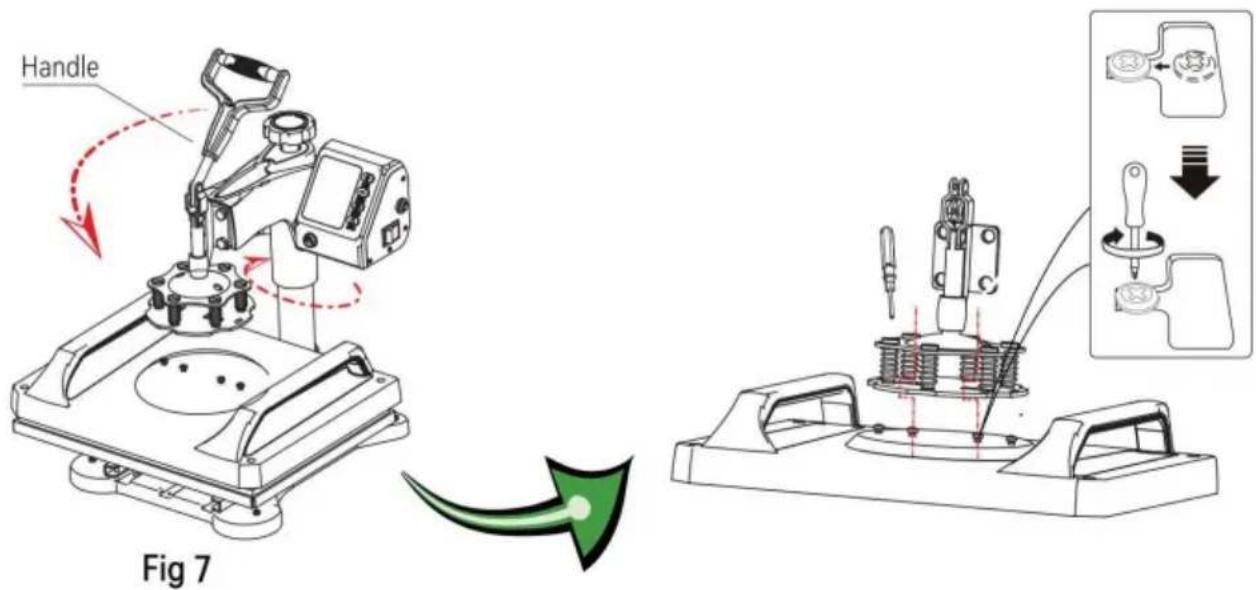

1. Obróć głowicę z powrotem do pierwotnej pozycji i delikatnie naciśnij uchwyt, tak aby nasadka śruby z łbem kubkowym nad płytą dociskową zatrzasnęła się w szczelinie, a następnie zablokuj ją na miejscu za pomocą śrubokręta (jak pokazano na rys. 7).

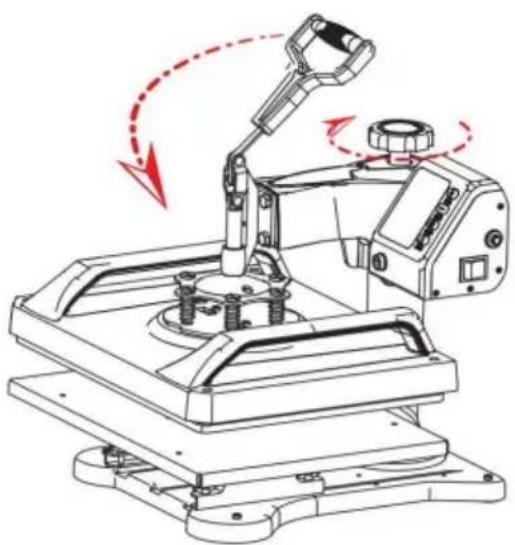

1. Obróć pokrętło i spróbuj nacisnąć uchwyt kilka razy, aż uzyskasz odpowiednią siłę nacisku (jak pokazano na rysunku 8).
2. Wsuń sterownik w szczelinę głowicy od góry do dołu, połącz męską głowicę płyty grzewczej z żeńską głowicą sterownika

kontroler i zablokuj nakrętkę, aby zakończyć instalację (jak pokazano na rysunku). (ryc. 9).

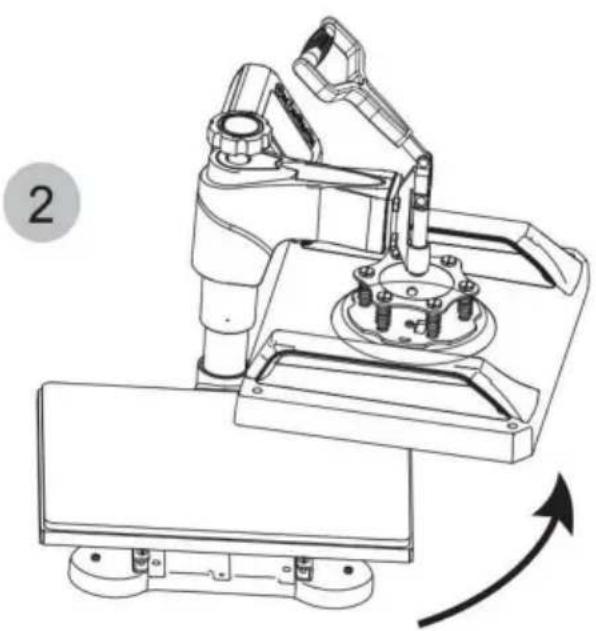

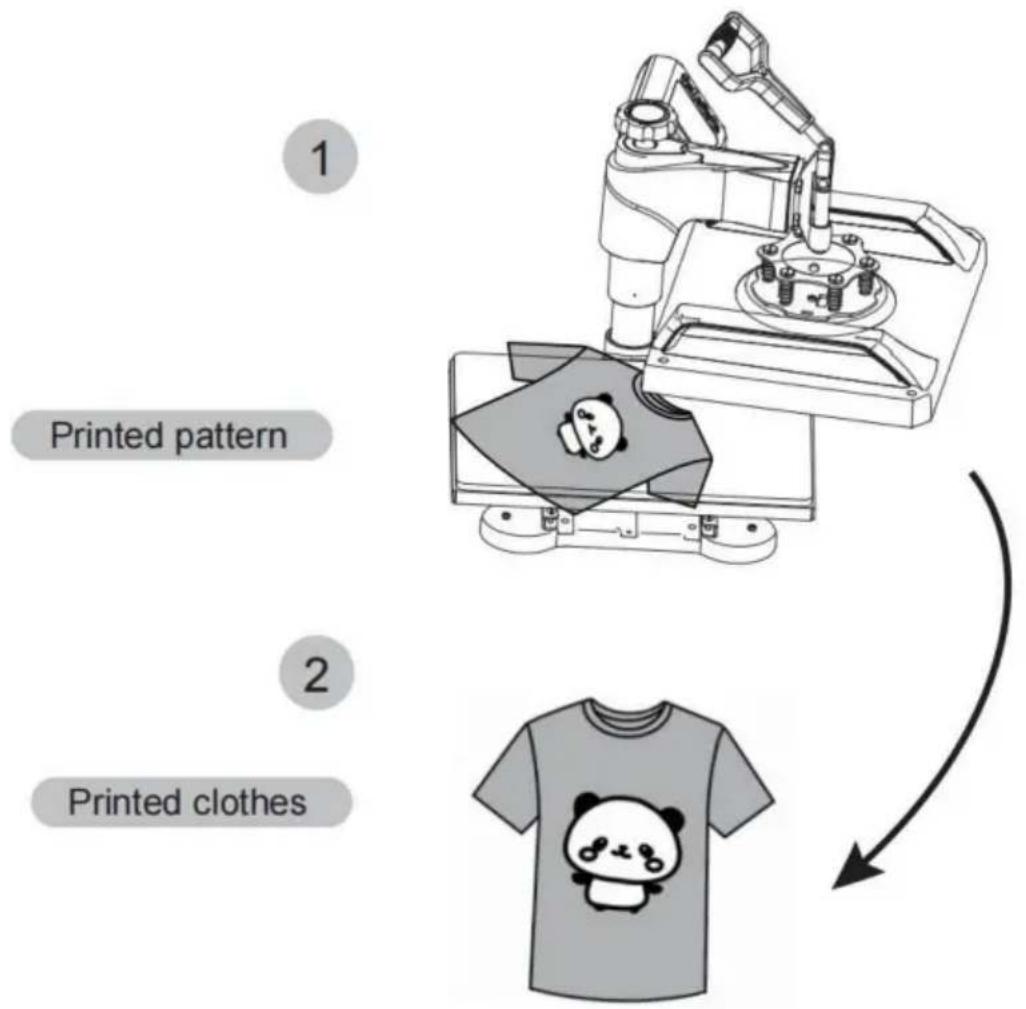

Jak prasować koszulki

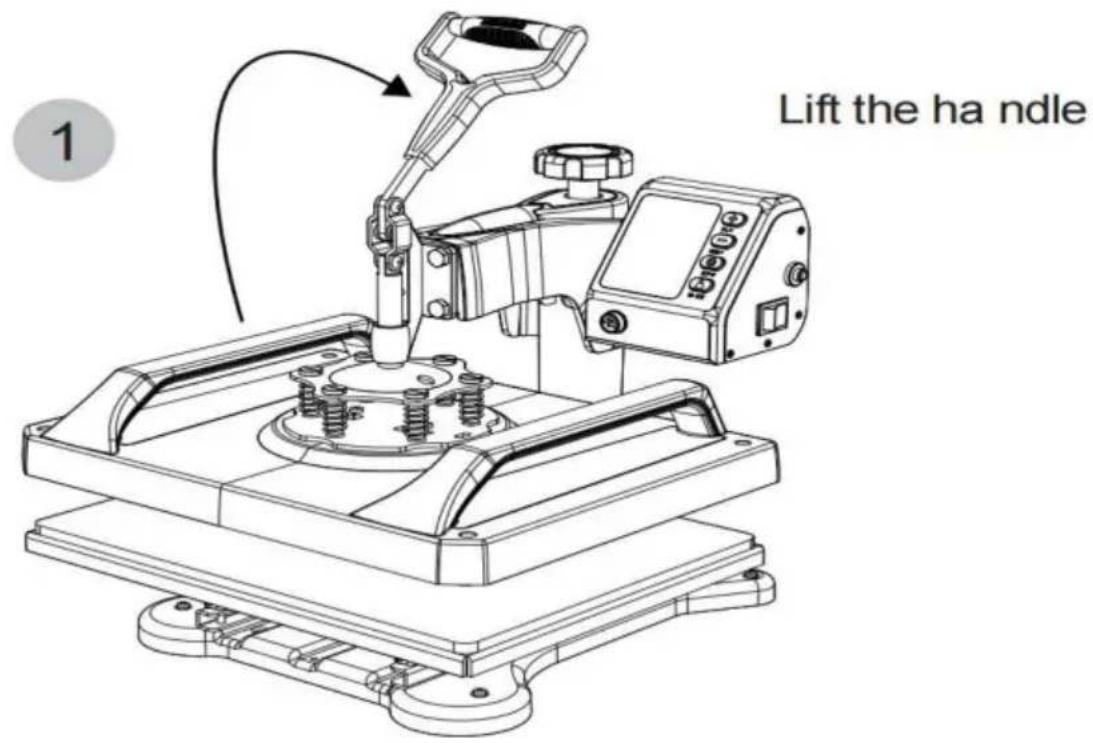

1 Lift the ha ndle

I. Przygotowanie przed użyciem:

1. Sprawdź połączenie między wtyczką zasilającą a gniazdkiem elektrycznym w szafie elektrycznej.
   Pamiętaj o podłączeniu do bezpiecznego przewodu uziemiającego!!!
2. Element prasy termicznej musi być dokładnie podłączony do maszyny przed jej włączeniem. Podłącz przewód zasilający do maszyny. Podłącz gniazdko elektryczne do gniazdka ściennego. Włącz zasilanie, przełączając przełącznik wł./wył.
   II. Ustaw wymaganą temperature

Ustaw temperaturę i czas zgodnie z poniższą tabelą i uzyskaj konkretne odpowiadające jej ustawienia temperatury i czasu. (Temperaturę mierzono w stopniach Fahrenheit.)

Naciśnij obiekt początkowyTemperatura	NajwyższyTemperatura	Prawidłowe ogrzewanieCzasy)
Kubki 230	330	40
Płytki 230	330	40
Płyta metalowa 230 230	330	40
Płyta	355	150
Koszulka	230	355
		Sublimacjapapier:30-50s
		KoszulkaPraca: 10-20s

A. Ustawienie początkowej temperatury (zakres: 200-450F)

Naciśnij przycisk „MODE” RAZ, a zobaczysz, jak „kontrolka ustawień” zmieni kolor na czerwony.

Następnie naciśnij przycisk „plus/minus”, aby ustawić początkowe nagrzewanie temperatura.

B. Najwyższe ustawienie temperatury (zakres: 93-232°C)

Naciśnij przycisk „MODE” PO RAZ DRUGI; patrz

„lampka temperatury” zmieni kolor na czerwony. Następnie naciśnij „klawisz plus lub minus”, aby ustaw najwyższą temperaturę grzania.

C. Prawidłowe ustawienie czasu nagrzewania (zakres: 0-999 sek.)

Naciśnij przycisk „MODE” PO RAZ TRZECI; zobacz „kontrolkę czasu”

zmienia kolor na czerwony. Następnie naciśnij przycisk „plus lub minus”, aby ustawić właściwy czas nagrzewania.

D.Fahrenheit na Celsjusza

Po włączeniu maszyny do tloczenia na gorąco naciśnij przyciski + i -

Jednocześnie przez około pięć sekund. Gdy wyświetla się PAE, naciśnij przycisk MODE, aby wyświetlić (FC) i zmień F na C w czasie

wyświetlacz, dzięki któremu stopnie Fahrenheit są przeliczane na stopnie Celsjusza.

E. Zakończ ustawienia i przygotuj się do pracy

Naciśnij przycisk „MODE” PO CZWARTY RAZ, aby zakończyć ustawienia.

Zapala się światło, a temperatura będzie nadal wzrastać. Kiedy

po osiągnięciu ustawionej maksymalnej temperatury rozpoczyna się odliczanie.

Po zakończeniu odliczania zostanie wyemitowany dźwięk „BEEF”,

kontrolka zgaśnie, a operacja zostanie zakończona. Maszyna będzie gotowa do pracy.

Uwaga: Urządzenie posiada funkcję automatycznej blokady ustawienia temperatury. ---Jeśli początkowa temperatura zostanie ustawiona na 340°F, urządzenie automatycznie ograniczy maksymalny zakres ustawienia temperatury do 340–430°F --- Odwrotnie,

jeśli początkowo ustawiono maksymalną temperaturę na 250°F, urządzenie automatycznie ograniczy początkowy zakres ustawienia temperatury do 200–250°F.

Początkowa temperatura ogrzewania zawsze=<Najwyższa temperatura ogrzewania

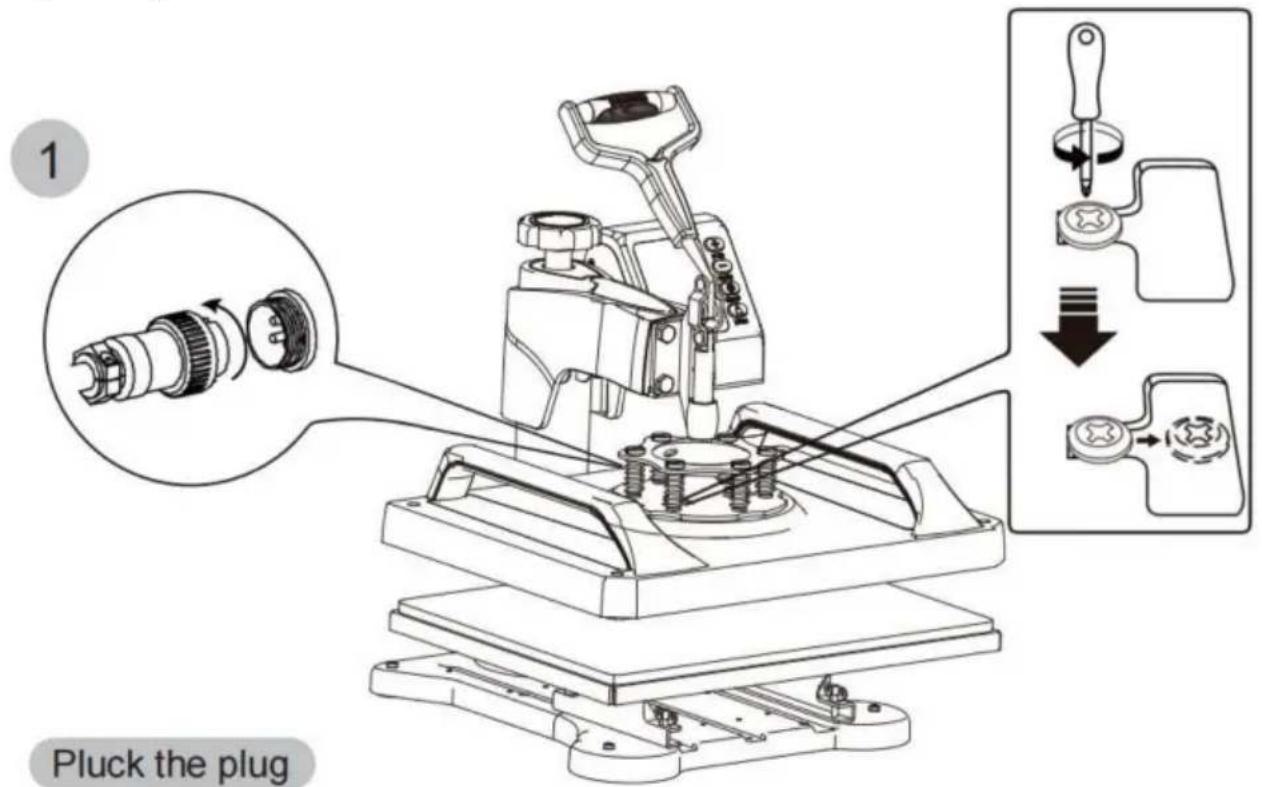

ZAMIEŃ NA PRASKĘ PŁYTOWA

Aby wymienić akcesoria, odkręć śruby w dwóch otworach na płycie dociskowej za pomocą śrubokręta krzyżakowego.

1. Weź 2 śruby z łbem kubkowym i zablokuj je w otworze na środku prasy do nasadek. Nie blokuj śrub z łbem kubkowym, zostaw 5-7 mm, a następnie wciśnij śrubę z łbem kubkowym w szczelinę wzdłuż wskazanej trasy i zablokuj ją śrubokrętem. Włóż męską główkę wtyczki prasy do nasadek do żeńskiej główki kontrolera i dokręć nakrętkę.

Shaped hat

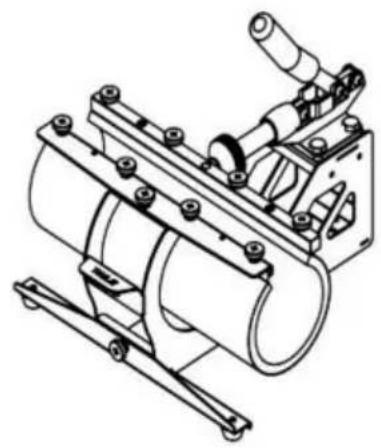

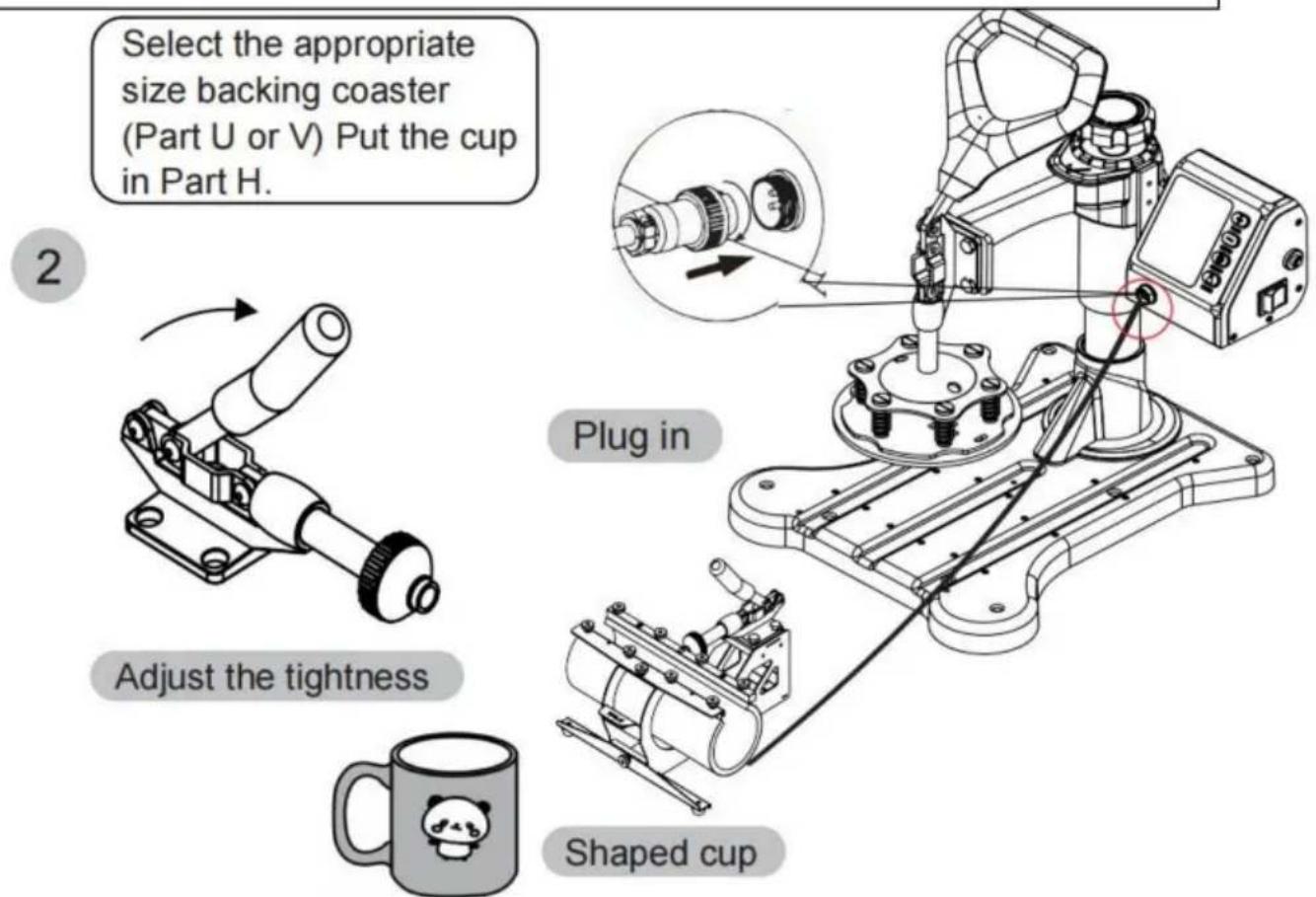

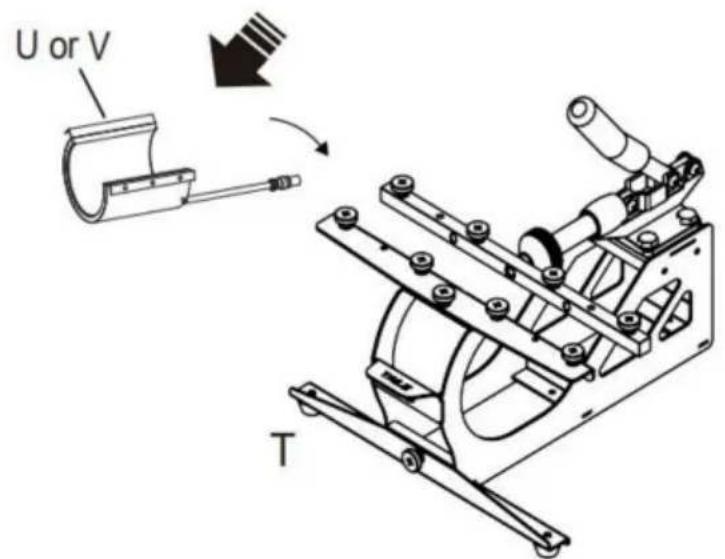

WYMIANA PODSTAWKI DO PIECZENIA

U or V T

Zamontuj H w części T.

(Dokreć śruby po obu stronach. Zalecamy dokręcenie śrub po obu stronach.

Najpierw stronę , a następnie dokręć śruby po stronie )

1. Jasny kolor lub wyblakły obraz: niewystarczająca temperatura / nieprawidłowe ciśnienie / Za mało czasu.
2. Obraz niewyraźny: czas naciskania jest zbyt długi.
3. Część wzoru jest rozmyta: ciepło nie jest prawidłowo rozprowadzane przez płyta grzewcza, dzięki czemu można odpowiednio wydłużyć czas pracy. Może to być również przyczyną nierównomiernego rozłożenia ciśnienia, które można ustawić na czterech płytach regulatorzy. Należy pamiętać, że cztery regulatory zarządu zostały utworzone przed ich opuszczają fabrykę i nie wymagają normalnej regulacji.
4. Ciemny wzór: Zbyt duże ciśnienie lub temperatura.
5. Wzór blizn: Czas transferu jest zbyt długi.
6. Różne kolory wzoru: Nieprawidłowy nacisk lub słaba jakość papieru transferowego.
7. Przypalony wzór: wysoka temperatura lub słaba jakość tuszu.
