Producttype	Hittepers
Merk	Vevor
Model	TL-FY8001
Afmeting verwarmingsplaat	12 x 15 inch (30,5 x 38,1 cm)
Temperatuurbereik	32-450 °F (0-232 °C)
Timer	0-999 seconden
Spanning	120 V ~ 60 Hz / 220-240 V ~ 50 Hz (afhankelijk van versie)
Vermogen	1250 W (voor TL-FY8001)
Drukregeling	Ja, via draaiknop
Display	Digitaal (temperatuur en tijd)
Belangrijkste functies	Aftellen, automatisch uitschakelen, conversie °F/°C
Veiligheid	Overbelastingsschakelaar, aardlekschakeling, thermische beveiliging
Inbegrepen accessoires	Verwarmingsplaat, plateau, spons, controller, schroeven, sleutel
Aanbevolen gebruik	T-shirts, mokken, tegels, metalen platen, petten (met accessoire)
Onderhoud en reiniging	Reinigen met een vochtige doek na afkoeling. Niet onderdompelen.
Reserveonderdelen en repareerbaarheid	Onderdelen verkrijgbaar via de fabrikant. Niet zelf demonteren.
Algemene informatie	Elektronische garantie en ondersteuning op www.vevor.com/support

Veelgestelde vragen - TL-FY8001 Vevor

Hoe schakel ik de hittepers in en start ik deze?

Druk op de aan/uit-schakelaar aan de zijkant van de besturingskast. Het paneel gaat aan. Druk vervolgens op de knop START om de aftelling te starten. Om te stoppen of resetten, druk nogmaals op START.

Hoe stel ik de temperatuur en tijd in?

Druk één keer op de knop MODE om de begintemperatuur in te stellen (het instellampje wordt rood). Gebruik de knoppen + en - om de waarde aan te passen. Druk twee keer op MODE om de maximale temperatuur in te stellen, en drie keer voor de verwarmingstijd. Een vierde druk bevestigt de instellingen.

Hoe wijzig ik de temperatuureenheid van Fahrenheit naar Celsius?

Zet de machine aan. Druk tegelijkertijd op de knoppen + en - gedurende ongeveer 5 seconden. Het scherm toont 'PAE'. Druk op MODE om 'FC' te laten verschijnen, gebruik dan de toetsen om te schakelen tussen °F en °C.

Hoe pas ik de druk van de pers aan?

Draai aan de drukregelknop bovenop de machine. Met de klok mee om de druk te verhogen, tegen de klok in om te verlagen. Voor een basisinstelling, plaats een vel papier tussen de platen, sluit de pers en trek aan het papier: als het beweegt, verhoog de druk totdat het stilstaat.

Wat te doen als de overgebrachte afbeelding bleek of verkleurd is?

Dit kan komen door onvoldoende temperatuur, onjuiste druk of te korte perstijd. Verhoog de temperatuur geleidelijk met 5 tot 10 °F, de tijd met 10 tot 20 seconden, of controleer de druk. Zorg er ook voor dat het transferpapier geschikt is.

Mijn afbeelding is wazig, wat moet ik doen?

Een te lange perstijd kan wazigheid veroorzaken. Verminder de tijd met 10 tot 15 seconden. Controleer ook of de druk gelijkmatig is en of de verwarmingsplaat schoon is. Als de onscherpte gedeeltelijk is, wordt de plaat mogelijk ongelijkmatig warm; probeer de tijd met een paar seconden te verlengen.

Kan ik de pers gebruiken voor petten?

Ja, met het pettenpersaccessoire (niet inbegrepen). Vervang de standaard drukplaat door het accessoire door de schroeven los te draaien, de adapter te bevestigen en de mannelijke/vrouwelijke connector aan te sluiten. Volg de meegeleverde montage-instructies.

Hoe vervang ik de verwarmingsplaat?

Haal de stekker uit het stopcontact. Verwijder de schroeven van de huidige drukplaat. Plaats de nieuwe verwarmingsplaat en de spons op het plateau. Draai de schroeven met brede kop weer vast. Sluit de luchtvaartconnector van de plaat aan op de controller. Sluit de pers en pas de druk aan.

Wat betekent het symbool van de doorgehaalde prullenbak op het apparaat?

Dit symbool geeft aan dat het product niet bij het huishoudelijk afval mag worden gegooid. Het moet worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten, conform de Europese richtlijn 2012/19/EG.

Waar vind ik technische ondersteuning en het garantiecertificaat?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op de website www.vevor.com/support. U vindt er ook informatie over reserveonderdelen en updates.

GEBRUIKSAANWIJZING TL-FY8001 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

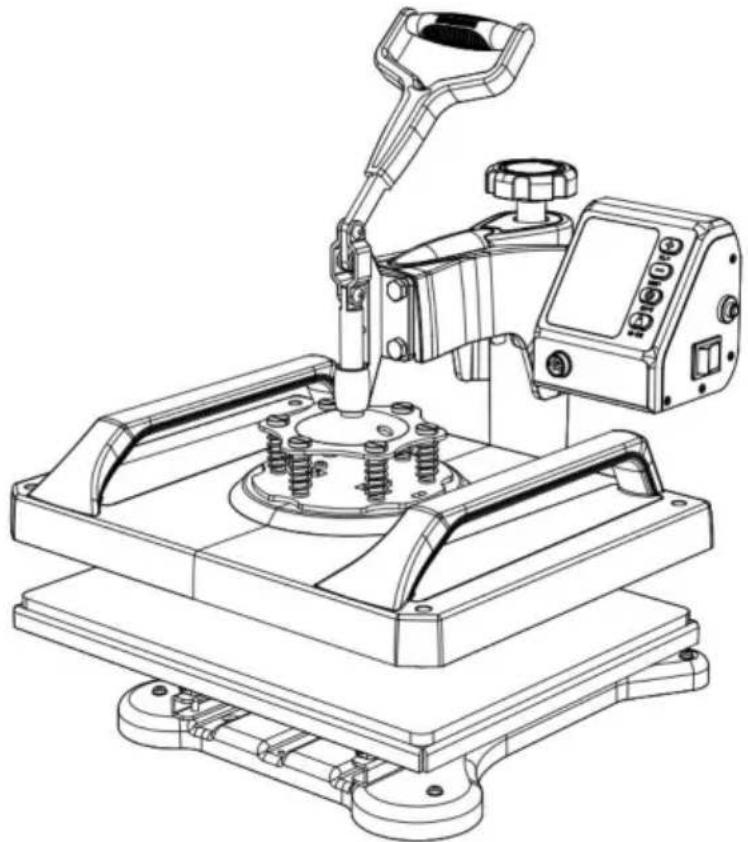

WARMTEPERSMACHINE

MODEL:TL-FY8001

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Symbool Symbol Beschrijving
	Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen, Volg altijd de onderstaande aanbevelingen.
	CORRECTE VERWIJDERING: Dit product is onderworpen aan de bepalingen van de Europese Richtlijn 2012/19/EG. Het symbool dat een afvalbak op wielen voorstelt doorgestreept geeft aan dat het product gescheiden afvalinzameling in de Europese Unie. Dit is van toepassing op het product en alle accessoires die met deze zijn gemarkeerd symbool. Producten die als zodanig zijn gemarkeerd, mogen niet worden weggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht. inzamelpunt voor recycling van elektrische en elektronische apparaten apparaten.

WAARSCHUWING

1. Waarschuwingen moeten zorgvuldig worden opgevolgd om lichamelijk letsel te voorkomen. Onjuist gebruik kan leiden tot een elektrische schok., brand, persoonlijk letsel en andere schade:

1) Houd de stekker uit het stopcontact wanneer u de machine verplaatst.

2) Haal de stekker uit het stopcontact wanneer u accessoires installeert.

3) Plaats het op een vlakke en stabiele ondergrond en werk onder geventileerde omstandigheden.

4) Draag speciale beschermende uitrusting wanneer u de machine bedient.

5) Gebruik deze machine niet op een gevaarlijke locatie.

6) Niet gebruiken als het apparaat niet goed werkt.

7) Demonteer en repareer dit apparaat niet.

8) Gebruik geen ongeschikt stopcontact.

9) Raak de verwarmingsplaat niet aan als de machine aan het opwarmen is.

10) Niet gebruiken in een vochtige omgeving of in contact met water. Niet laten infiltreren. vloeistof in het apparaat om brand of elektrische schokken door kortsluiting te voorkomen.

11) Gebruik geen voeding die niet aan de nominale spanning voldoet. De voeding

voeding die niet aan de opgegeven spanning voldoet, kan brand of elektrische schokken veroorzaken schok.

12) Zorg ervoor dat het apparaat geaard is, zodat er geen lichamelijk letsel kan ontstaan.
13) Raak de draaiende stang of het lagergedeelte niet aan met uw vingers tijdens gebruik. geval van verwondingen.

14) Als het apparaat gedurende een langere tijd niet wordt gebruikt, trek dan de stekker uit het stopcontact uit het stopcontact.

15) Gebruik de machine niet tijdens onweer of bliksem om schade te voorkomen naar de machine.

16) Plaats de machine op een vlakke ondergrond op de vlamvertragende tafel en houd deze uit de buurt van van ontvlambare en explosieve stoffen.

17) Stop met het gebruik van het apparaat als er rook uit komt, er een vreemde geur vrijkomt, 'het apparaat lawaai maakt of er zich andere abnormale omstandigheden voordoen.

18) Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis

als zij toezicht of instructie hebben gekregen over het gebruik van de apparaat op een veilige manier gebruiken en de gevaren begrijpen die ermee gepaard gaan. Kinderen mogen niet Speel met het apparaat. Reiniging en onderhoud door de gebruiker mogen niet door kinderen zonder toezicht

19) Type X-aansluiting: Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of assemblage verkrijgbaar bij de fabrikant of diens serviceagent.

20) Om gevaar te voorkomen als gevolg van onbedoelde reset van de thermische beveiliging, Dit apparaat mag niet worden gevoed via een extern schakelapparaat, zoals als een timer, of aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door de

nutsvoorziening.

Schakel de stroom uit wanneer u de connector aansluit of loskoppelt.

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kan de rechten van de gebruiker ongeldig maken bevoegdheid om het product te bedienen.

Let op: Dit product is getest en voldoet aan de limieten

voor een digitaal apparaat van klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen garanderen dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product veroorzaakt schadelijke interferentie met radio of televisie ontvangst, die kan worden bepaald door het product uit en aan te zetten, de De gebruiker wordt aangemoedigd om te proberen de interferentie door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het apparaat is aangesloten. De ontvanger is aangesloten.

- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

SPECIFICATIE

Model	TL-FY5001ÿTL-FY8001
Warmte Grootte	12x15 inch
Temperatuurbereik	0-232ÿ (32-450°F)
Tijdsbereik	0-999 seconden
Spanning	120V~ 60Hz	220-240V~ 50Hz
Stroom	900W	1250W

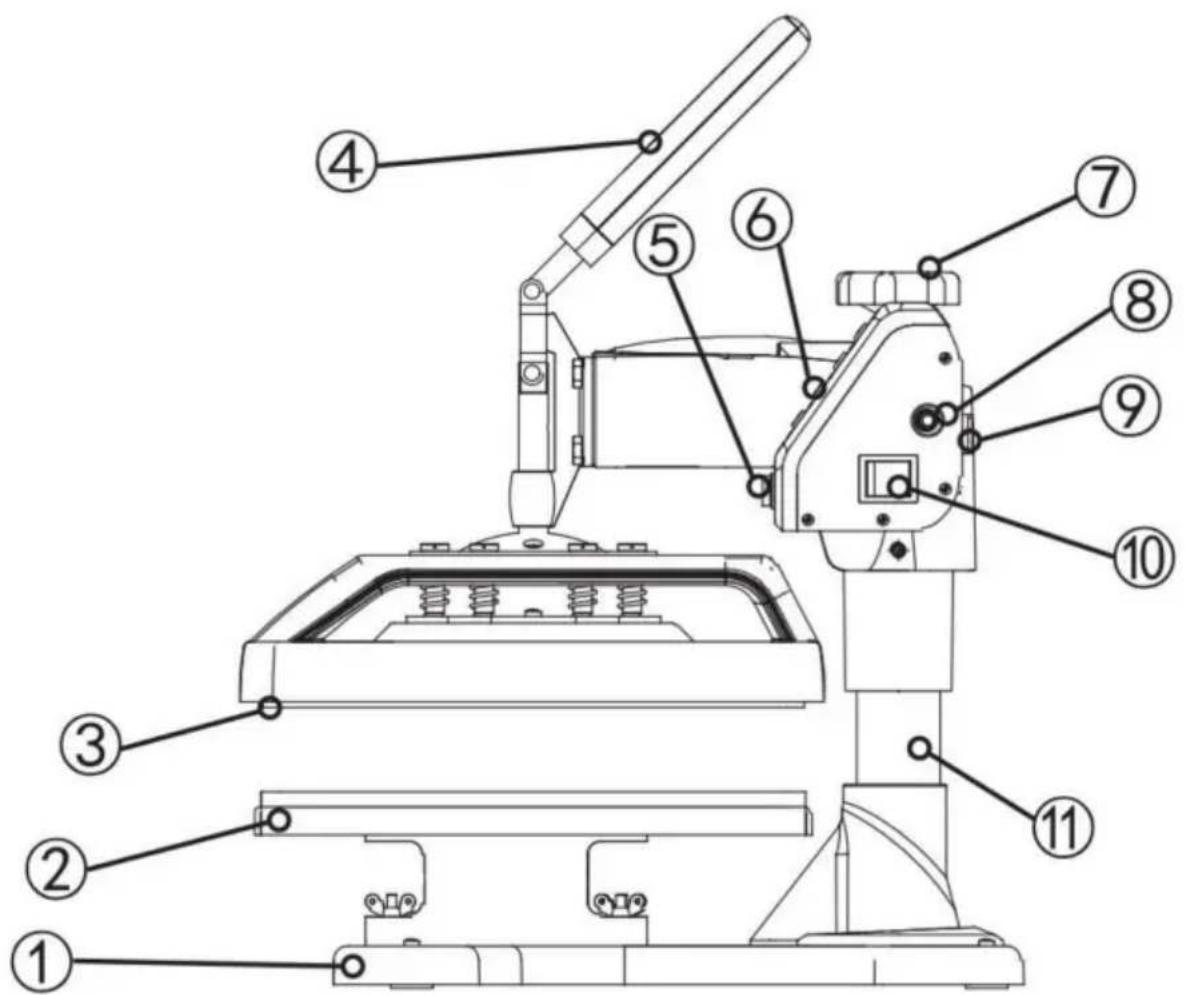

INLEIDING ONDERDELEN VAN WARMTEPERSMACHINES

Nummer	Onderdeelnaam	Nummer	Onderdeelnaam
1	Voetstuk	7	Hefknop
2	Plaatsing	8	Overbelastingsbeveiliging
3	Verwarmingsplaat	9	Stopcontact
4	Hendel	10	Stroomschakelaar
5 Kolom	Luchtvaartconnector	11
6	Knop	12

De drukverstelknop regelt de hoeveelheid kracht die wordt uitgeoefend wordt gebruikt om de overgebrachte afbeelding in de vezels van het kledingstuk te duwen. Met de klok mee verhoogt de druk. Tegen de klok in verlaagt de druk.

Het bedieningspaneel aan de rechterbovenkant van de behuizing is waar u zal de warmte- en tijdsvereisten voor uw project instellen. Deze zullen variëren afhankelijk van het gebruikte vinyl of transferpapier.

De hendel opent en sluit de bovenste en onderste verwarmde platen van de draai pers.

De overbelastingsbeveiliging is een stroomonderbreker. Hij springt eruit als er een overbelasting van elektriciteit.

Druk erop om te resetten.

De aan/uit-schakelaar moet op de aan-stand staan en het snoer moet aangesloten voordat u op drukt.

1. Draai de drukknop een paar keer tegen de klok in om de druk te verlagen druk op de platen.
2. Leg een stuk papier op de onderkant van de plaat.
3. Sluit de pers met de hendel.
4. Trek aan het papier.
5. Als het papier beweegt, draai de knop dan met de klok mee en probeer het opnieuw.
6. Probeer het opnieuw en herhaal totdat het papier helemaal niet meer beweegt. Dit is jou "Gemiddelde" druk.

Vanuit de instelling "Medium" zal de hoge druk één tot twee keer met de klok mee z draait. Lage druk zal één tot twee slagen tegen de klok in zijn. (De (het aantal omwentelingen hangt af van de dikte van het kledingstuk).

1. Hoe zet ik het apparaat aan/uit en hoe start ik het?

Druk op de schakelaar aan de zijkant van de temperatuurregelkast om Zet het aan.

Knop voor het starten van de aftelling, druk eenmaal om de aftelling te starten; druk opnieuw instellen.

1. Hoe stel ik de temperatuur/tijd in?

Druk eenmaal om de temperatuur in te stellen, druk tweemaal om de tijd in te stellen en Druk nogmaals om af te sluiten. (Het temperatuur-/tijdmenu wordt automatisch afgesloten.) setup-status indien er binnen 5 sec. geen bewerking plaatsvindt.

1. Hoe stel ik de temperatuur/tijd in om te verhogen of te verlagen?

+ Stel de tijd/temperatuurverhoging in

- Stel de tijd/temperatuurverlaging in

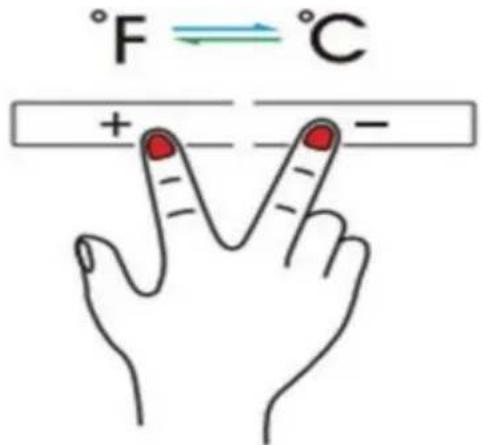

1. Hoe verander ik de temperatuureenheid van y naar y?

Als het apparaat is ingeschakeld, drukt u tegelijkertijd op "+" en "_" om de temperatuureenheid te wijzigen tussen y en y.

1. Tips: De maximale insteltemperatuur van dit apparaat is 232°C en de langste tijd is 999sec.

Montage en demontage van de machine

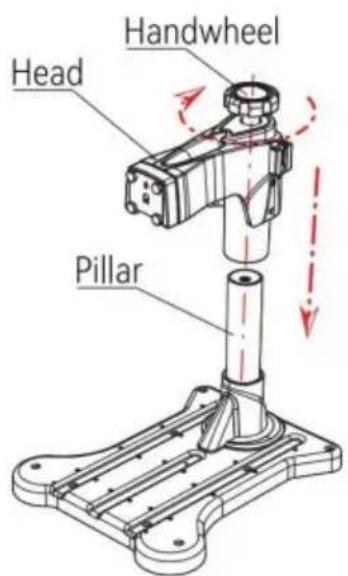

1. Plaats de kop in de pilaar en draai het handwiel 10 keer met de klok mee. Dit geeft aan dat de kop is geïnstalleerd (zoals weergegeven in figuur 1).

2. Steek de vier schroeven door de snelklem en de adapter, schroef ze vervolgens stevig vast aan de machinekop en gebruik een sleutel om de schroeven vast te zetten (zoals weergegeven in afbeelding 2).

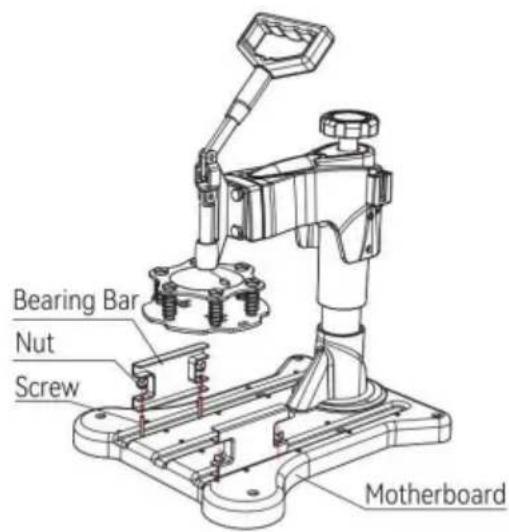

3. Gebruik 4 schroeven van onder naar boven, door de lagerbalk aan de achterkant van het achterpaneel, en zet deze vervolgens vast met handschroeven (zoals weergegeven in afbeelding 3).

1. Plaats de tafelplaat plat op de draagbalk, lijn de plaat uit met het gat in de draagbalk, plaats de schroef en zet deze vast met een schroevendraaier (zoals weergegeven in afbeelding 4).

Fig 5

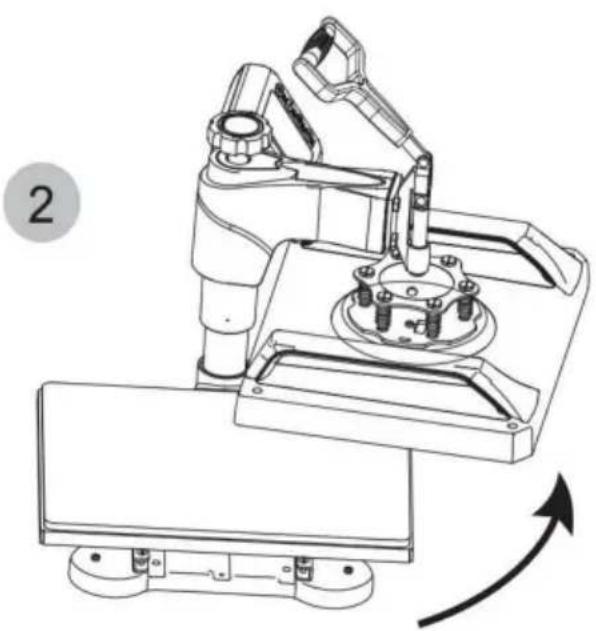

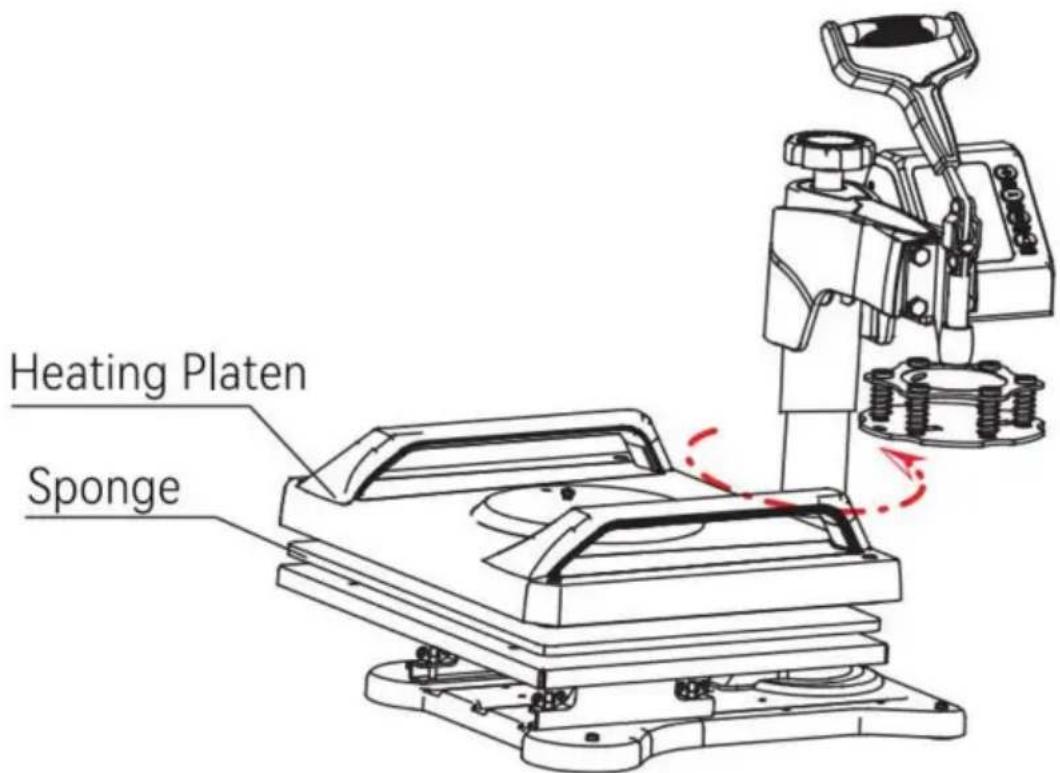

1. Draai de kop weg en leg de spons en de verwarmingsplaat op de bovenkant van de tafelplaat in de juiste volgorde (zoals weergegeven in afbeelding 5).

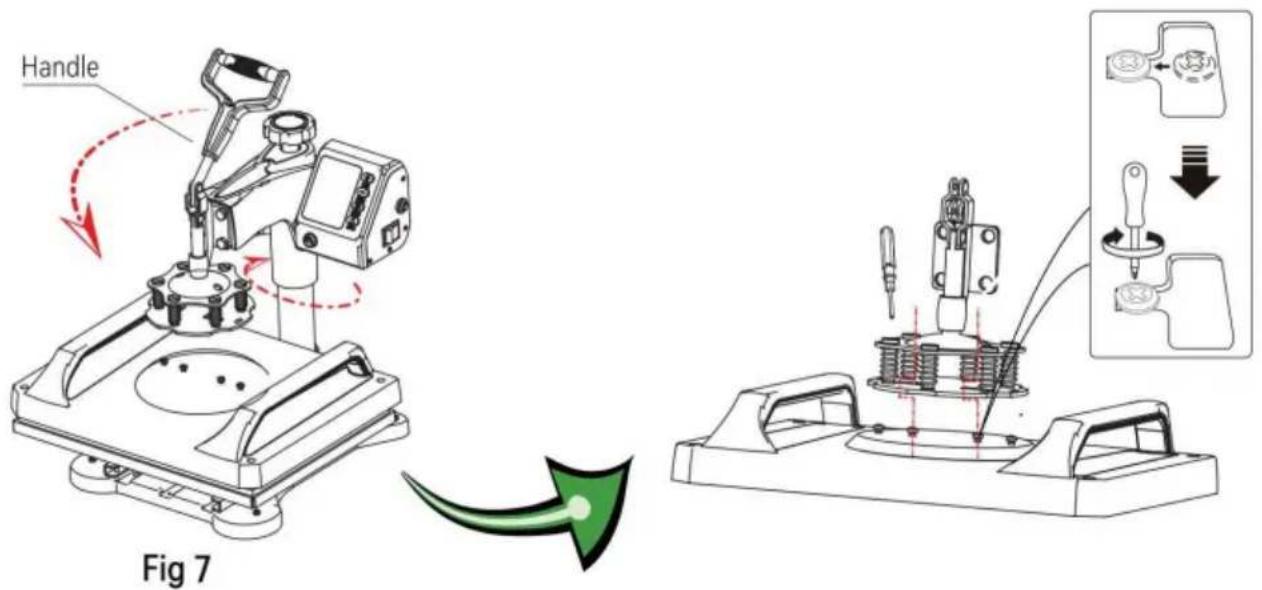

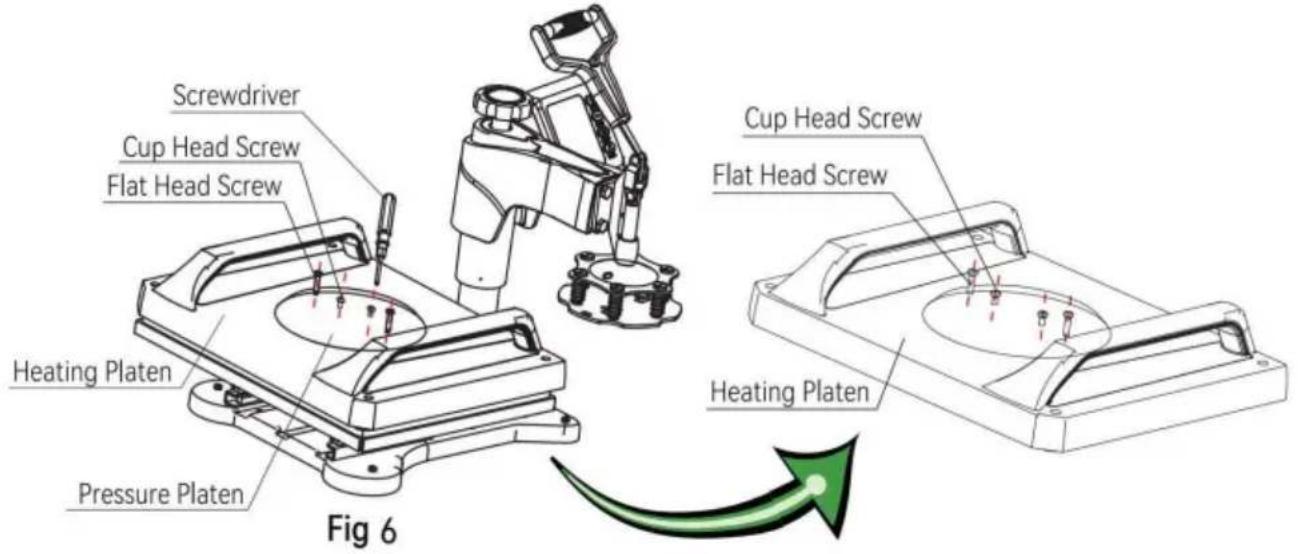

1. Plaats de drukplaat plat op de verwarmingsplaat, lijn deze uit met het gat. Neem schroeven met dikke kop en draai ze vast met een schroevendraaier.

Neem 2 kopschroeven en vergrendel ze in het gat in het midden van de drukplaat. Vergrendel de kopschroeven op dit moment nog niet: reserveer 5-7 mm voor de volgende installatiestap (zoals weergegeven in afbeelding 6).

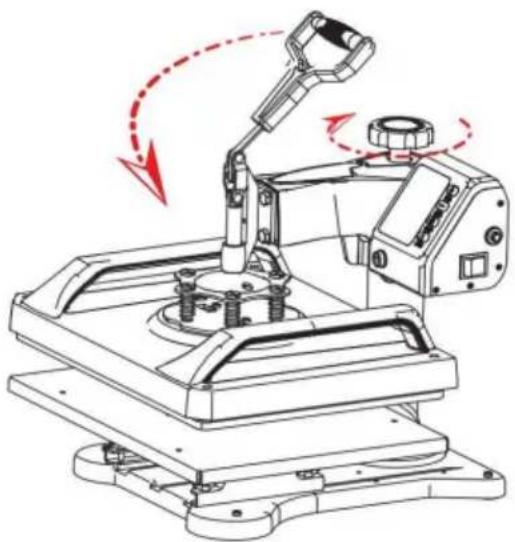

1. Draai de kop terug naar de oorspronkelijke positie en druk de hendel voorzichti naar beneden zodat de kopdop van de kopschroef boven de drukplaat in de sleuf klikt en vergrendel deze vervolgens op zijn plaats met een schroevendraaier (zoals afgebeeld in figuur 7).

1. Draai aan het handwiel en probeer de hendel meerdere keren in te drukken totdat de juiste druk is ingesteld (zoals weergegeven in afbeelding 8).
   9.Klik de controller van boven naar beneden in de kopgleuf, verbind de mannelijke kop van de verwarmingsplaat met de vrouwelijke kop van de controller

controller en borg de moer om de installatie te voltooien (zoals afgebeeld in figuur 9).

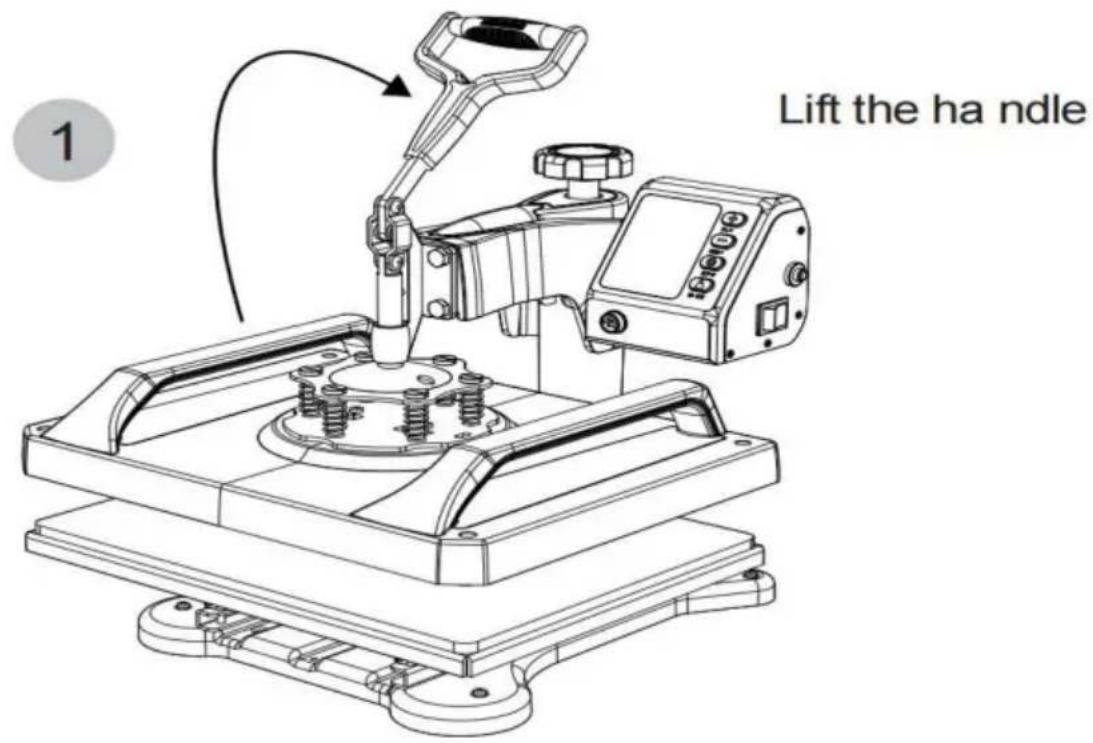

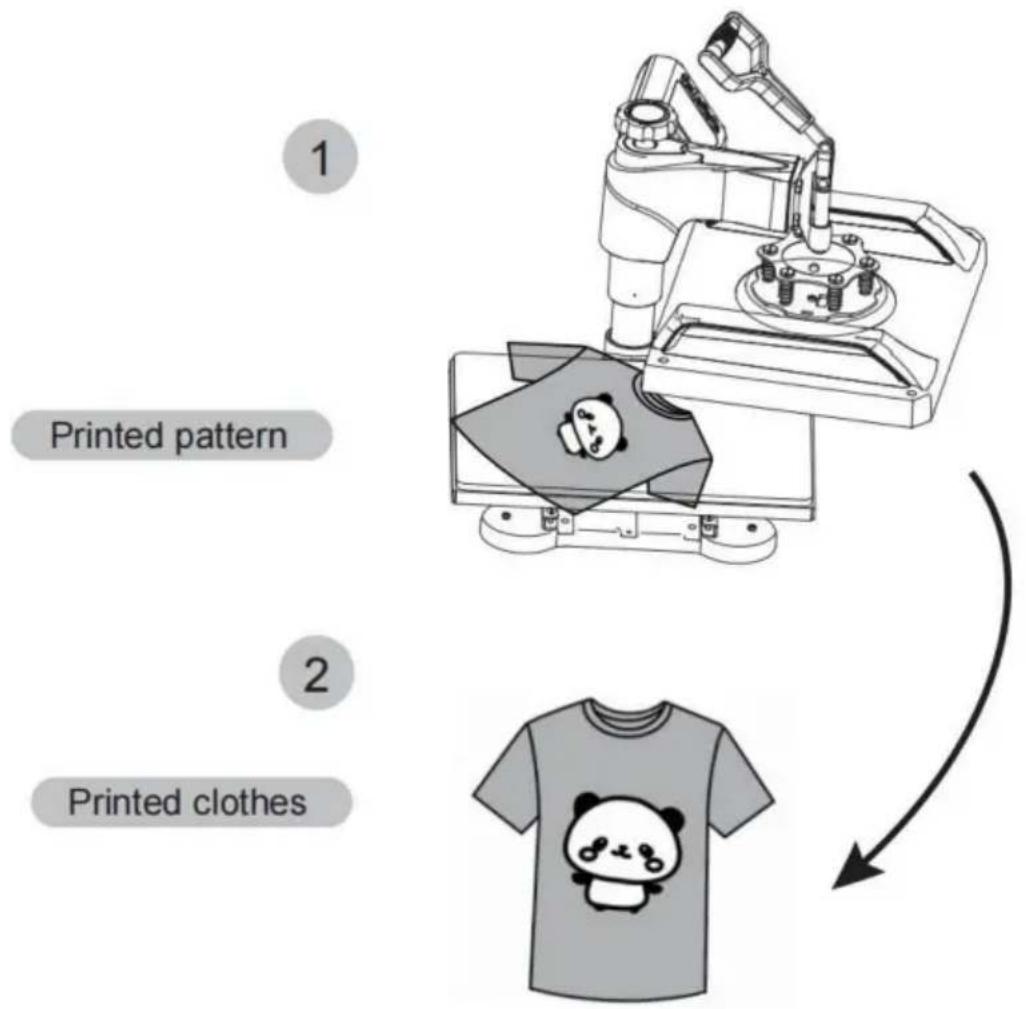

Hoe je T-shirts strijkt

I. Voorbereiding voor gebruik: 1.

Controleer de verbinding tussen de stekker en het stopcontact van de elektriciteitskast.

Zorg ervoor dat u het apparaat met een veilige aarddraad gebruikt!!!

1. Het warmteperselement moet stevig in het apparaat worden gestoken voordat u het apparaat inschakelt. Sluit het netsnoer aan op het apparaat. Steek de stekker in het stopcontact. Schakel het apparaat in door de aan/uit-schakelaar om te zetten.

II. Stel de gewenste temperatuur

in. Stel de temperatuur en tijd in volgens de onderstaande tabel en krijg de bijbehorende specifieke temperatuur- en tijdinstelling. (De temperatuur wordt gemeten in graden Fahrenheit.)

Druk op Object Initiaal	Hoogste	Juiste verwarming
	Temperatuur	Temperatuur Tijd(en)
Mokken 230		330
Tegels 230		330
Metaalplaat 230 230		330
Bord		355
T-shirt	230	355

A. Initiele temperatuurinstelling (bereik: 200-450F)

Druk EENMAAL op de "MODE"-knop en zie hoe het "set"-lampje rood wordt.

Druk vervolgens op de "plus/min-toets" om de beginverwarming in te stellen temperatuur.

B. Hoogste temperatuurinstelling (bereik: 93-232C)

Druk voor de TWEEDE KEER op de knop "MODE"; zie de

"temperatuurlampje" wordt rood. Druk vervolgens op de "plus- of mintoets" om Stel de hoogste verwarmingstemperatuur in.

C. Juiste verwarmingstijdinstelling (bereik: 0-999 sec.)

Druk voor de DERDE KEER op de knop "MODE"; zie het "tijdlampje" rood worden. Druk vervolgens op de "plus- of mintoets" om de juiste opwarmtijd.

D.Fahrenheit naar Celsius

Nadat u de hot stamping machine heeft aangezet, drukt u op de + en - knoppen Tegelijkertijd gedurende ongeveer vijf seconden. Wanneer PAE wordt weergegeven, drukt u op de MODE-toets om (FC) weer te geven en verandert u F in C in de tijd weergave van de versnelling, zodat Fahrenheit wordt omgezet in Celsius.

E. Maak de instelling af en sta klaar om te werken

Druk voor de VIERDE KEER op de knop "MODE" om de instelling te voltooien.

Het ingestelde lampje brandt en de temperatuur blijft stijgen. Wanneer

De ingestelde maximumtemperatuur is bereikt, het aftellen begint.

Nadat de aftelling is afgelopen, wordt het "BEEF"-geluid uitgezonden,

indicatorlampje gaat uit en de bewerking is voltooid. En de machine staat klaar om te werken.

op: Het apparaat heeft een zelfblokkerende functie voor het instellen van de temperatuur. ---Als de starttemperatuur is ingesteld op 340°F, beperkt het apparaat automatisch het maximale temperatuurbereik van 340 tot 430°F. ---Als de maximale temperatuur daarentegen

in eerste instantie is ingesteld op 250°F, beperkt het apparaat automatisch het maximale temperatuurbereik van 200 tot 250°F.

Beginverwarmingstemperatuur altijd = <Hoogste verwarmingstemperatuur

VERVANGEN MET EEN PLAATPERS

Gebruik een kruiskopschroevendraaier om de schroeven in de twee gaten op de drukplaat los te draaien om de accessoires te vervangen.

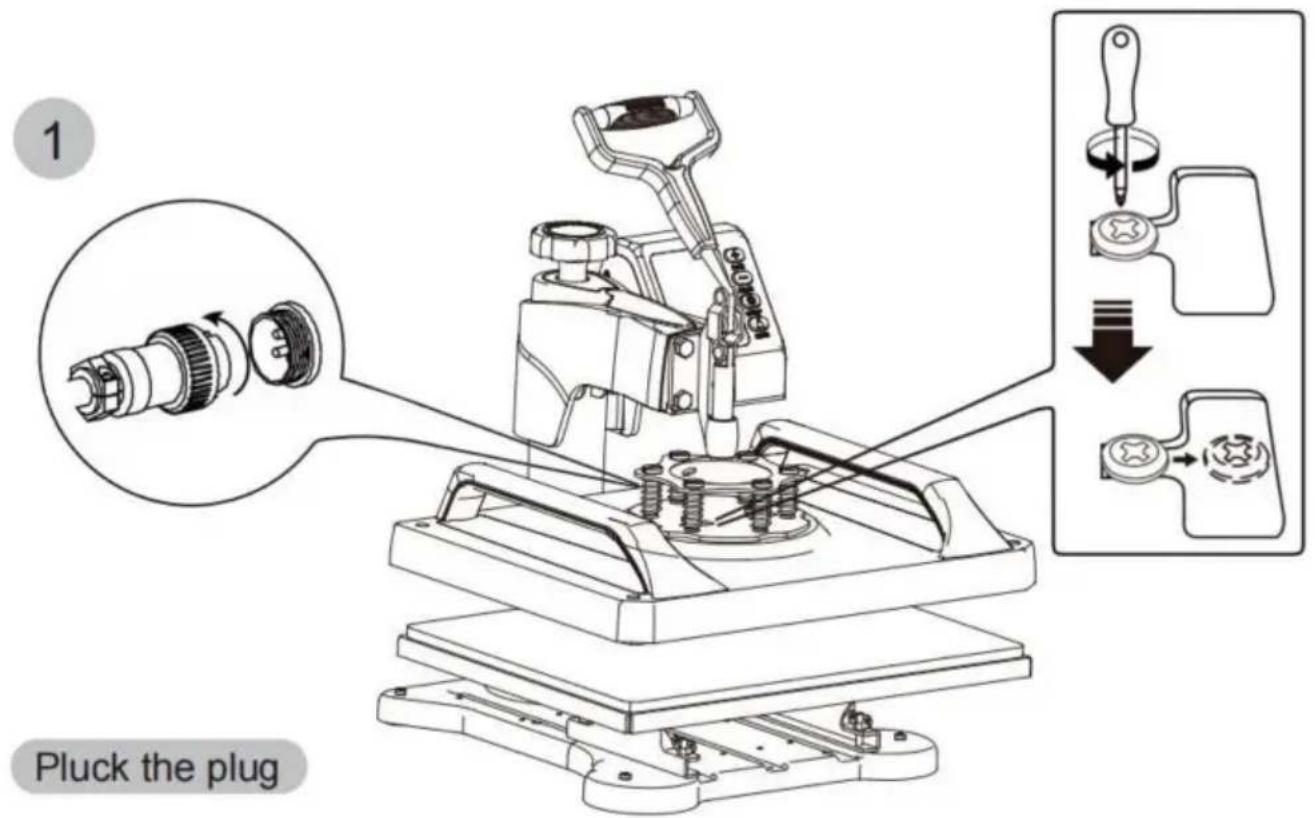

Vervang de bakplaatmat

1. Neem 2 kopschroeven en vergrendel ze in het gat in het midden van de doppers. Vergrendel de kopschroeven niet, laat 5-7 mm over, klem vervolgens de kopschroef in de sleuf langs de aangegeven route en vergrendel deze met een schroevendraaier. Plaats de mannelijke kop van de doppersplug in de vrouwelijke kop van de controller en draai de moer va

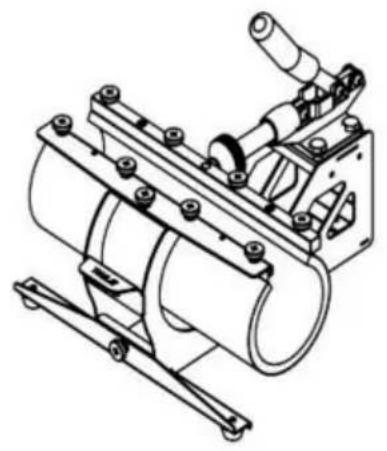

Vervang de bakonderzetter

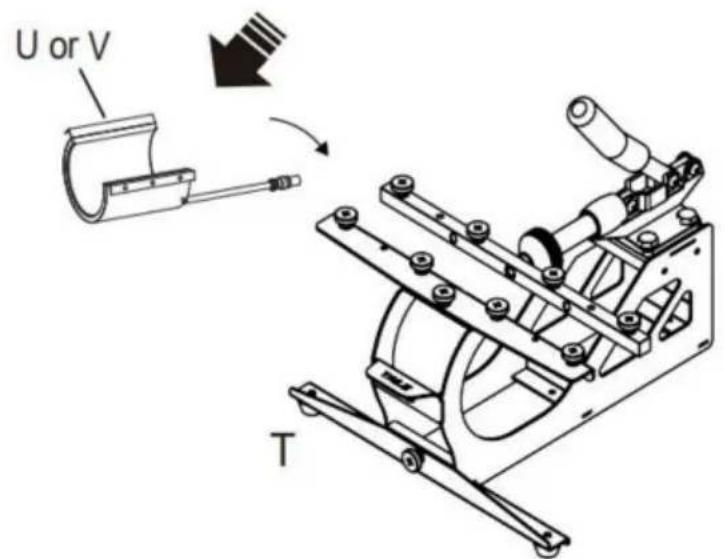

Installeer H op onderdeel T.

(Draai de schroeven aan beide kanten vast. Wij raden aan om de schroeven aan beide kanten vast te draaien.

eerst de y-zijde, en draai vervolgens de schroeven aan de y-zijde vast)

1. Lichte kleur of vervaagde afbeelding: Onvoldoende temperatuur / Onjuiste druk / Onvoldoende tijd.
2. Onscherpe afbeelding: de afdruktijd is te lang.
3. Een deel van het patroon is wazig: de warmte wordt niet goed verdeeld door de verwarmingsplaat, zodat de werktijd naar behoren kan worden verlengd. Het kan ook de oorzaak van ongelijke drukverdeling, die op vier borden kan worden ingesteld toezichthouders. Let op: de vier bestuursregulatoren zijn al ingesteld voordat ze verlaten de fabriek en hoeven normaal gesproken niet te worden afgesteld.
4. Vaag patroon: Te veel druk of temperatuur.
5. Littekenpatroon: De overdrachtstijd is te lang.
6. Verschillende patroonkleuren: Onjuiste druk of slechte kwaliteit van het transferpapier.
7. Verbrand patroon: Hoge temperatuur of slechte ink.
