TL-FY8001 - Värmepress Vevor - Gratis bruksanvisning och manual

Produkttyp	Värmepress
Märke	Vevor
Modell	TL-FY8001
Värmeplattans storlek	12 x 15 tum (30,5 x 38,1 cm)
Temperaturområde	32-450 °F (0-232 °C)
Timer	0-999 sekunder
Spänning	120 V ~ 60 Hz / 220-240 V ~ 50 Hz (beroende på version)
Effekt	1250 W (för TL-FY8001)
Tryckinställning	Ja, via vridknapp
Display	Digital (temperatur och tid)
Huvudfunktioner	Nedräkning, automatisk avstängning, omvandling °F/°C
Säkerhet	Överlastbrytare, jordning, termiskt skydd
Ingående tillbehör	Värmeplatta, bricka, svamp, kontrollenhet, skruvar, nyckel
Rekommenderad användning	T-shirts, muggar, kakel, metallplattor, kepsar (med tillbehör)
Underhåll och rengöring	Rengör med en fuktig trasa efter avsvalning. Doppa inte.
Reservdelar och reparationsmöjligheter	Reservdelar finns via tillverkaren. Montera inte isär själv.
Allmän information	Elektronisk garanti och support på www.vevor.com/support

Vanliga frågor - TL-FY8001 Vevor

Hur startar man värmepressen?

Tryck på strömbrytaren som sitter på sidan av kontrollenheten. Panelen tänds. Tryck sedan på knappen START för att starta nedräkningen. För att stoppa eller återställa, tryck på START igen.

Hur ställer man in temperatur och tid?

Tryck en gång på knappen MODE för att ställa in starttemperaturen (inställningsindikatorn blir röd). Använd knapparna + och - för att justera värdet. Tryck två gånger på MODE för att ställa in maxtemperaturen, och tre gånger för att ställa in uppvärmningstiden. Ett fjärde tryck bekräftar inställningarna.

Hur ändrar man temperaturenhet från Fahrenheit till Celsius?

Slå på maskinen. Tryck samtidigt på knapparna + och - i cirka 5 sekunder. Displayen visar 'PAE'. Tryck på MODE för att få fram 'FC', använd sedan knapparna för att växla mellan °F och °C.

Hur justerar man pressens tryck?

Vrid på tryckinställningsratten som sitter ovanpå maskinen. Medurs för att öka trycket, moturs för att minska. För en grundinställning, lägg ett papper mellan plattorna, stäng pressen och dra i papperet: om det rör sig, öka trycket tills det ligger stilla.

Vad gör man om den överförda bilden är blek eller missfärgad?

Det kan bero på för låg temperatur, felaktigt tryck eller för kort presstid. Öka temperaturen gradvis med 5-10 °F, tiden med 10-20 sekunder, eller kontrollera trycket. Se även till att överföringspapperet är lämpligt.

Min bild är suddig, vad ska jag göra?

För lång presstid kan orsaka suddighet. Minska tiden med 10-15 sekunder. Kontrollera också att trycket är jämnt och att värmeplattan är ren. Om suddigheten är partiell kanske plattan värms ojämnt; prova att öka tiden några sekunder.

Kan jag använda pressen för kepsar?

Ja, med tillbehöret keps press (ingår ej). Byt ut standardtryckplattan mot tillbehöret genom att skruva loss skruvarna, fästa adaptern och ansluta han-/honkontakten. Följ medföljande monteringsanvisningar.

Hur byter man värmeplattan?

Koppla bort maskinen. Ta bort skruvarna från den nuvarande tryckplattan. Placera den nya värmeplattan och dess svamp på brickan. Skruva tillbaka de breda skruvarna. Anslut plattans flygkontakt till kontrollenheten. Stäng pressen och justera trycket.

Vad betyder symbolen med den överkryssade soptunnan på apparaten?

Denna symbol anger att produkten inte får kastas med hushållsavfall. Den ska lämnas på en insamlingsplats för återvinning av elektriska och elektroniska apparater i enlighet med EU-direktivet 2012/19/EG.

Var hittar man teknisk support och garantibevis?

Teknisk support och det elektroniska garantibeviset finns på webbplatsen www.vevor.com/support. Där hittar du även information om reservdelar och uppdateringar.

BRUKSANVISNING TL-FY8001 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VÄRMEPRESSMASKIN

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

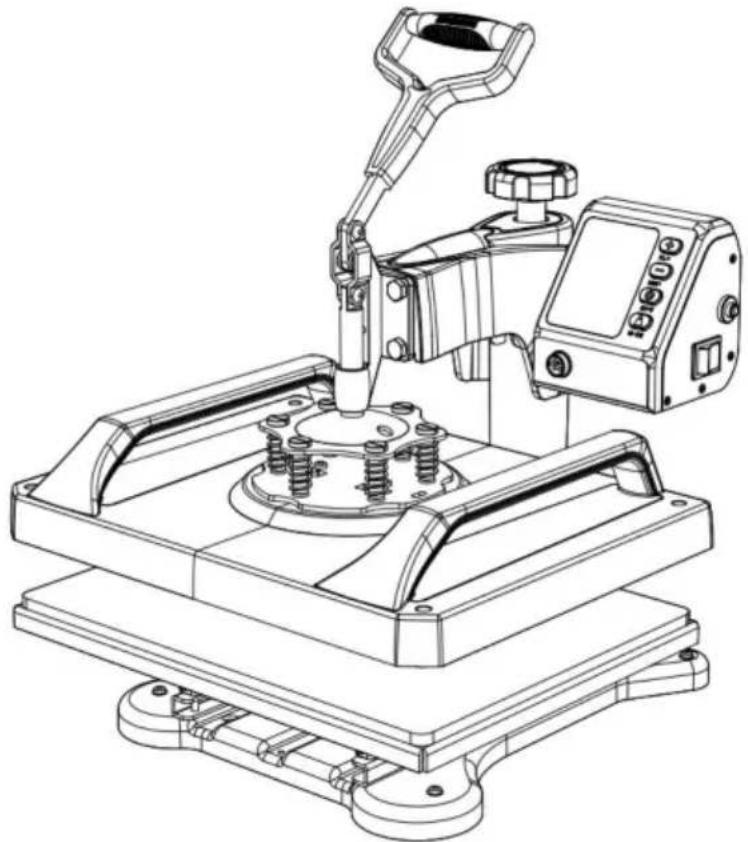

VÄRMEPRESSMASKIN

MODELL: TL-FY8001

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Symbol Symbol Beskrivning
	Varning: För att minska risken för skador måste användaren läsa bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar ett slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda t olycka. För att minska risken för skada, brand eller elstöt, vänligen följ alltid rekommendationerna nedan.
	KORREKT AVFALLSHANTERING:Denna produkt är föremål för tillhandahållande av European Direktiv 2012/19/EG. Symbolen som visar en soptunna på hjul genomkorsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektrisk och elektronisk enheter.

VARNING

1. Varningar måste följas noggrant för att undvika kroppsskador. Felaktig användning kan resultera i elektriska stötar, brand, personskada och andra skador:

1) Dra ut kontakten när du flyttar maskinen. 2) Håll ur kontakten när du installerar tillbehör. 3) Placera på en stabil plattform och arbeta under ventilerade förhållanden. 4) Bär speciell skyddsutrustning när du använder maskinen.

5) Använd inte denna maskin på en farlig plats.

6) Använd inte när maskinen inte fungerar som den ska.

7) Ta inte isär och reparera denna maskin.

8) Använd inte ett olämpligt eluttag.

9) Rör inte vid värmeplattan när maskinen värms upp.

10) Använd inte i fuktig miljö eller i kontakt med vatten. Låt inte vätska tränga in i maskinen för att förhindra brand eller elektriska stötar orsakade av kortslutning.

11) Använd inte en strömkälla som inte uppfyller märkspänningen. Strömförsörjning som inte uppfyller den specificerade spänningen kan orsaka brand eller elektriska stötar.

Strömförsörjning som inte uppfyller den specificerade spänningen kan orsaka brand eller elchock.

12) Se till att maskinen är jordad för att inte skada kroppen. 13) Rör inte den roterande stången eller lagerdelen med fingrarna under användning i fall av skador. 14) Om maskinen inte används under en längre tid, vänligen koppla ur nätsladden från uttaget. 15) Använd inte maskinen under åskväder eller belysning för att undvika skador till maskinen.

16) Placera maskinen smidigt på det flamskyddade bordet och håll undan från brandfarliga och explosiva föremål.

18) Denna apparat kan användas av barn från 8 år och uppåt samt personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, om de har fått tillsyn eller instruktioner om hur apparaten används på ett säkert sätt och förstår de risker som är involverade. Barn ska inte leka med apparaten. Rengöring och underhåll som utförs av användaren får inte göras av barn utan tillsyn.

18) Denna apparat kan användas av barn från 8 år och uppåt samt av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet och kunskap.

om de har fått tillsyn eller instruktioner om användningen av apparaten på ett säkert sätt och förstår de risker som är involverade. Barn ska inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

19) Typ X-tillbehör: Om nätsladden är skadad måste den bytas ut mot en specialsladd eller montering tillgänglig från tillverkaren eller dess servicerepresentant.

20) För att undvika fara på grund av oavsiktlig återställning av termoskyddet, får denna apparat inte försörjas via en extern omkopplingsanordning, t.ex. en timer, eller anslutas till en krets som regelbundet slås på och av av elnätet.

Stäng av strömmen när du ansluter eller kopplar ur kontakten.

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är underkastad följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits uppfylla gränsvärdena för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-

mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

SPECIFIKATION

Modell	TL-FY5001, TL-FY8001
Värmestorlek	12x15 tum
Temperaturområde	32–450°F (0–232 y )
Tidsintervall	0-999 sekunder
Spänning	120V~ 60Hz	220-240V~ 50Hz
Driva	900W	1250W

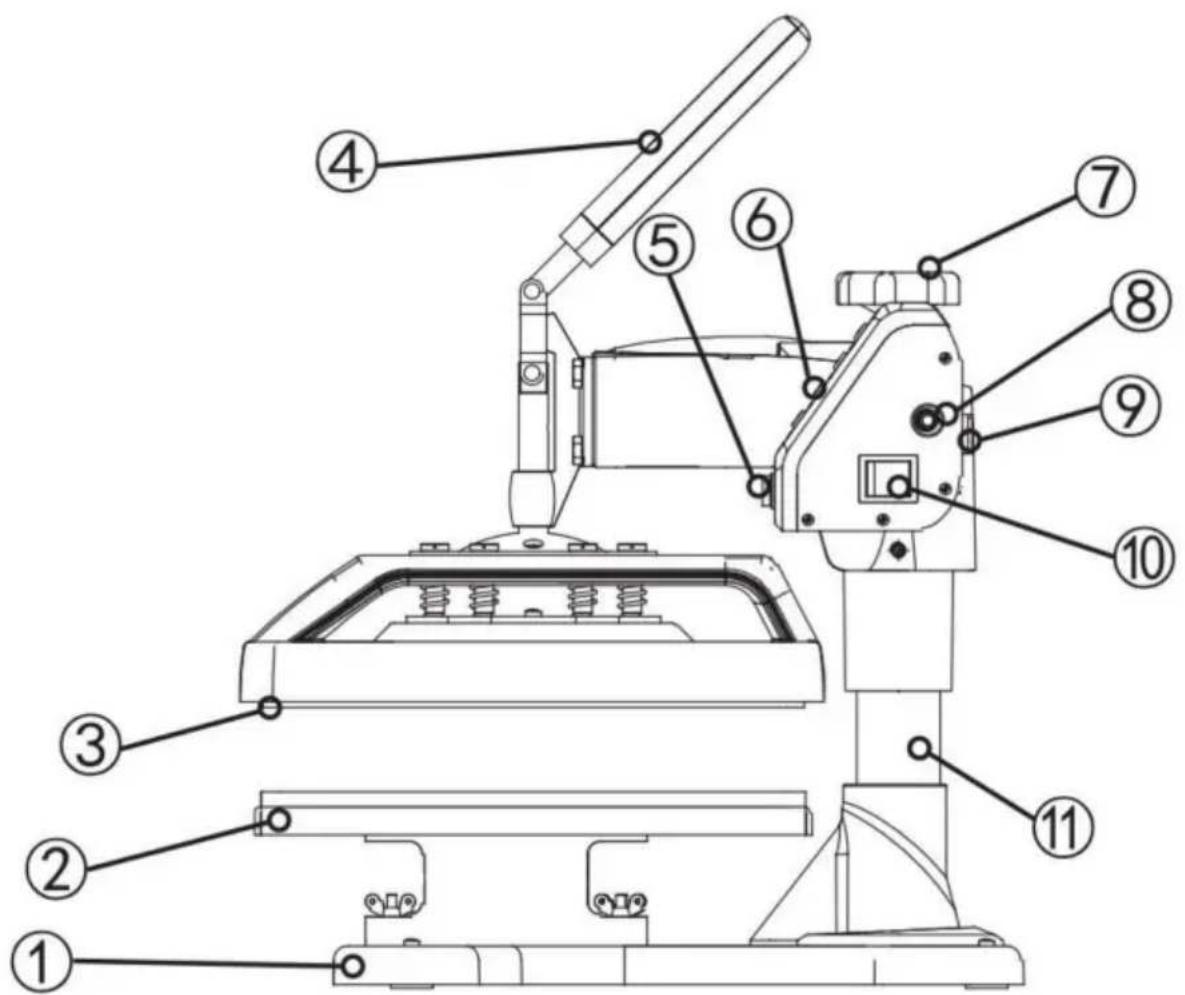

VÄRMEPRESSMASKINENS DELAR INTRODUKTION

Antal	Delnamn	Antal	Delnamn
1	Piedestal	7	Lyft vredet
2	Placering	8	Överbelastningsskydd
3	Värmeplatta	9	Eluttag
4	Hantera		Strömbrytare10
5	Flygkontakt	11	Kolumn
6	Knapp	12

Tryckjusteringsratten styr mängden kraft som kommer att

användas för att trycka in den överförda bilden i plaggets fibrer.

Medurs ökar trycket. Moturs minskar det.

Kontrollpanelen på den högra övre sidan av höljet är där du

kommer att ställa värme- och tidskraven för ditt projekt. Dessa kommer att variera

beroende på vilket vinyl- eller transferpapper som används.

Handtaget öppnar och stänger de övre och nedre uppvärmda plattorna på

rotationspressen.

Överbelastningsskyddet är en brytare. Den löser ut när det finns en

överbelastning av el.

Tryck in den för att återställa.

Strömbrytaren måste vara inställd på på-läget och sladden måste vara ansluten innan du trycker.

DELLISTA

1. Vrid tryckknappen moturs några gånger för att sänka trycket på plattorna.
2. Placera ett papper på botten av valsen.
3. Stäng rotationspressen med handtaget.
4. Dra i papperet.
5. Om papperet alls rör sig, vrid ratten medurs och försök igen. 6. Försök igen och upprepa tills papperet inte rör sig alls. Det här är ditt "Medium" tryck.

Från "Medium"-inställningen kommer högt tryck att vara medurs ett till två varv. Lågt tryck kommer att vara moturs ett till två varv. (Antalet varv beror på plaggets tjocklek).

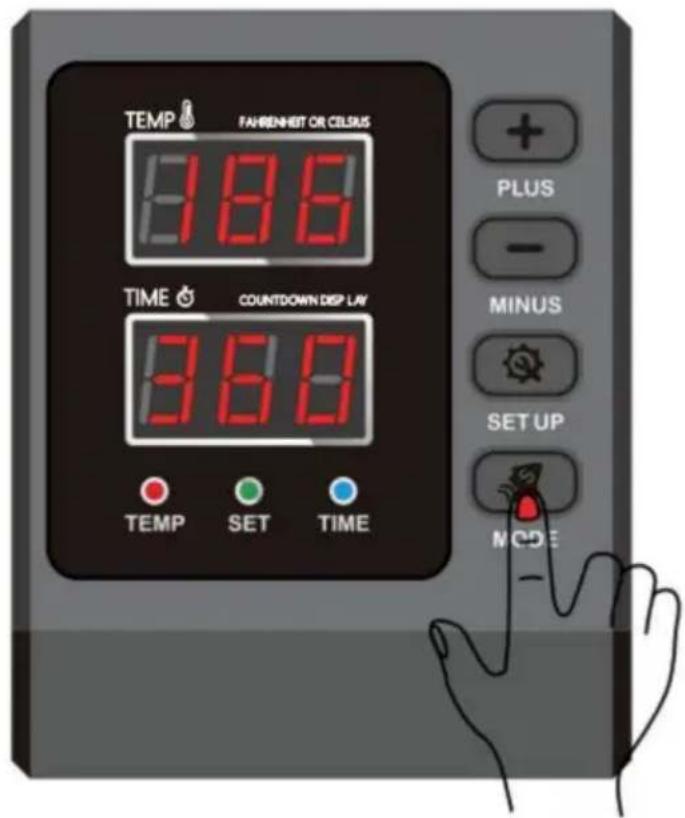

STÄLLA IN TEMPERATUR OCH TID

PLUS

MINUS

SETUP

START

1. Hur sätter man på/stänger av och hur börjar man?

Tryck på omkopplarknappen på sidan av temperaturkontrollboxen för att slå på den.

Startknapp för nedräkning, tryck en gång för att starta nedräkningen; tryck igen för att återställa.

2. Hur ställer jag in temperaturen/tiden?

Tryck en gång för att ställa in temperaturen, tryck två gånger för att ställa in tiden och tryck igen för att avsluta. (Den kommer automatiskt att lämna temperatur-/tidsinställningsläget om ingen åtgärd görs inom 5 sekunder).

3. Hur ställer jag in temperaturen/tiden för att öka eller minska?

+ Ställ in tiden/temperaturökningen

- Ställ in tid/temperaturminskning

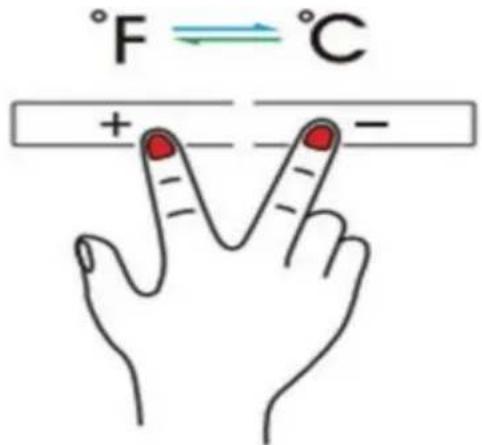

4. Hur ändrar man temperaturenheten från °C till °F?

I strömtillståndet trycker du på "+" och "_" samtidigt för att ändra temperaturenhet mellan y och y.

1. Tips: Den maximala inställbara temperaturen för denna maskin är 232°C och den längsta tiden är 999 sekunder.

Montering och demontering av maskinen

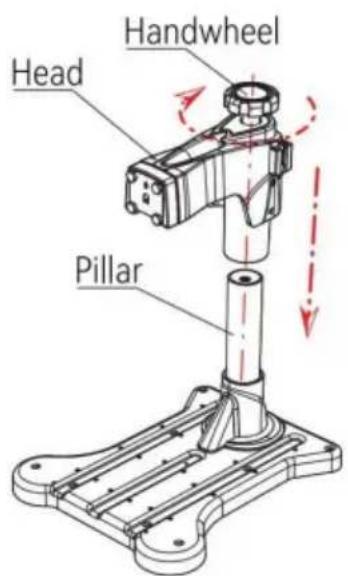

1. Sätt in huvudet i pelaren och vrid ratten 10 varv medurs, vilket indikerar att huvudet är installerat (som visas i fig. 1).
2. För de fyra skruvarna genom snabbklämman och adaptern, skruva sedan fast dem ordentligt på maskinhuvudet och använd en skiftnyckel för att dra åt skruvarna (som visas i fig. 2).

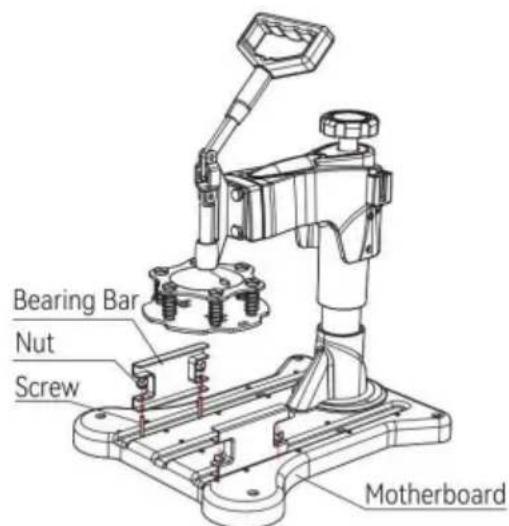

3. Använd 4 skruvar nerifrån och upp, genom lagerstången från baksidan av bakplanet, och lås sedan med handskruvar (som visas i fig. 3).

1. Placera bordsplattan plant på lagerstången, rikta in plattan mot hålet i lagerstången, placera skruven och lås den med en skruvmejsel (som visas i fig. 4).

Fig. 5

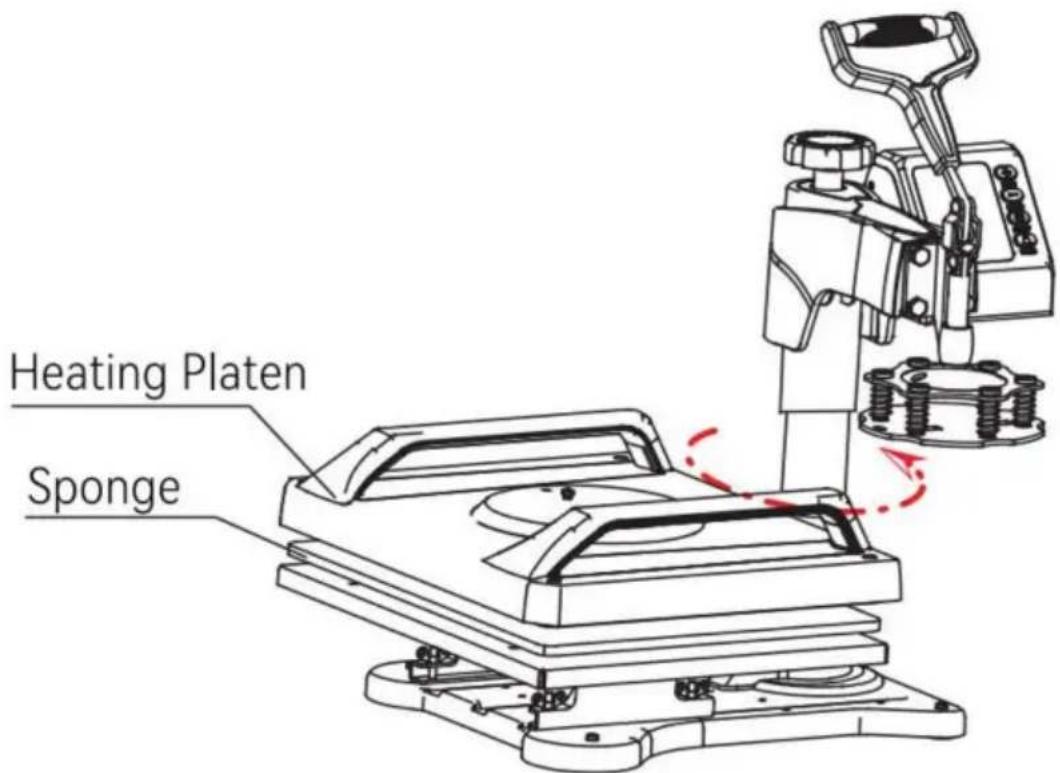

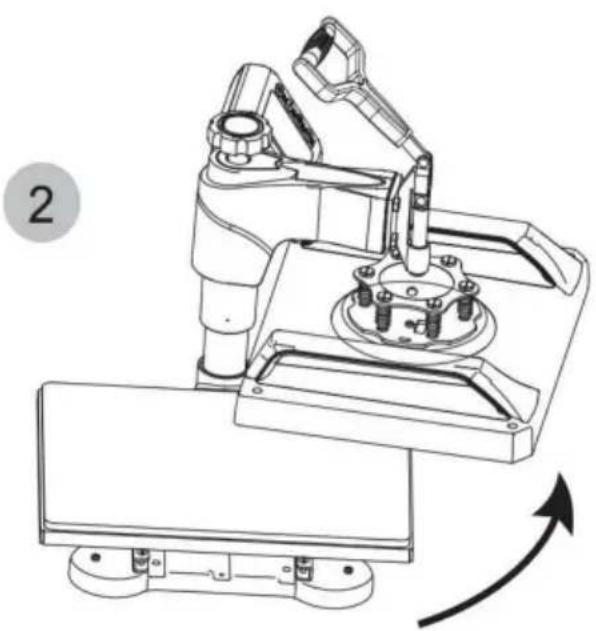

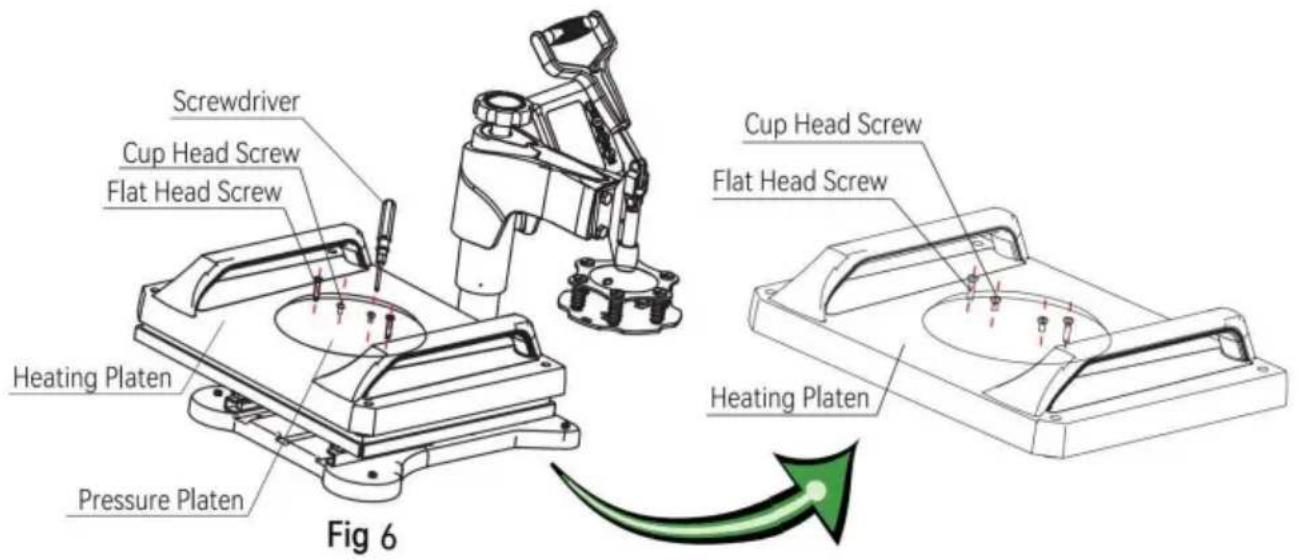

1. Sväng bort huvudet och placera svampen och värmeplattan ovanpå bordsplattan i ordning (som visas i fig. 5).

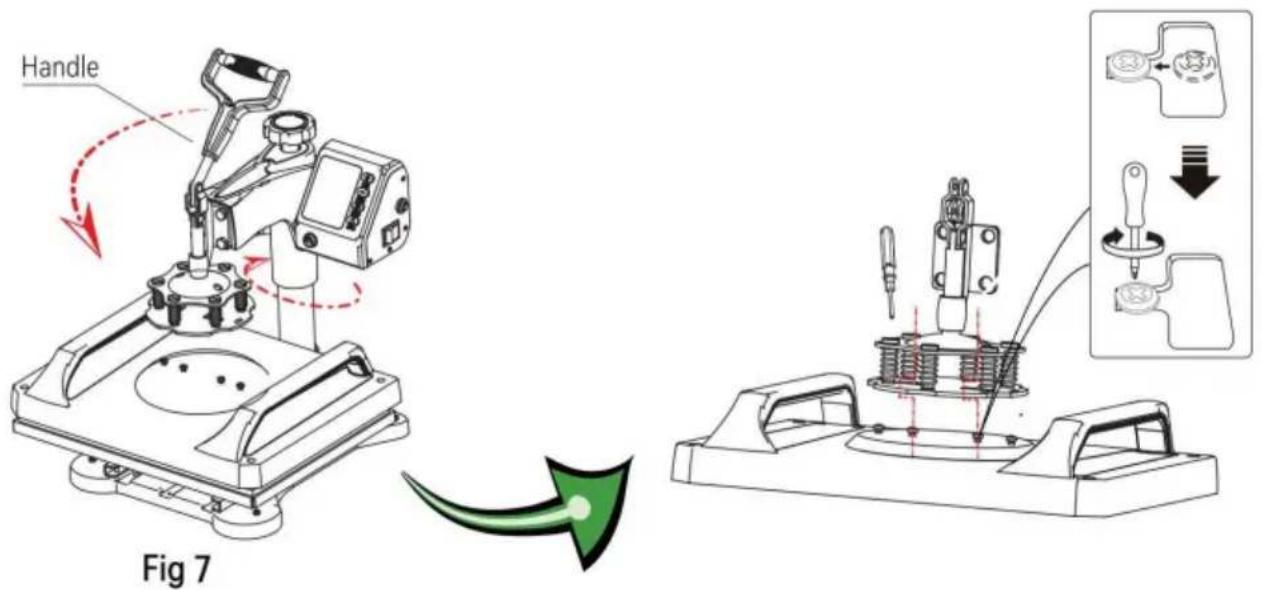

1. Placera tryckplattan plant på värmeplattan, rikta in den mot hålet. Ta 4 tjocka skruvar och dra åt dem med en skruvmejsel.

Ta 2 kopparskruvar och lås dem i hålet i mitten av tryckplattan. Lås inte skruvarna i kopparhuvudet för närvarande: reservera 5-7 mm för nästa installationssteg (som visas i fig. 6).

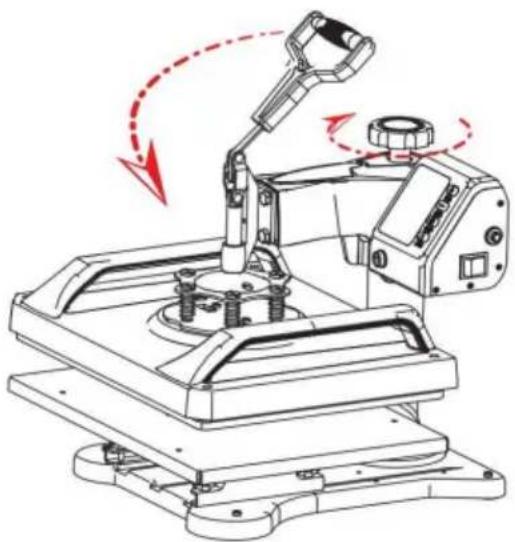

1. Vrid tillbaka huvudet till det ursprungliga läget och tryck försiktigt ned handtaget så att koppkåpan på kopphuvudskruven ovanför tryckplattan snäpper in i skåran och lås den sedan på plats med en skruvmejsel (som visas i fig. 7).

1. Vrid på handratten och försök att trycka på handtaget flera gånger tills det är justerat till rätt tryck (som visas i fig. 8).
2. Kläm fast styrenheten i huvudöppningen uppifrån och ned, anslut värmeplattans hanhuvud med reglagets honhuvud

kontroller och lås muttern för att slutföra installationen (som visas i figur 9).

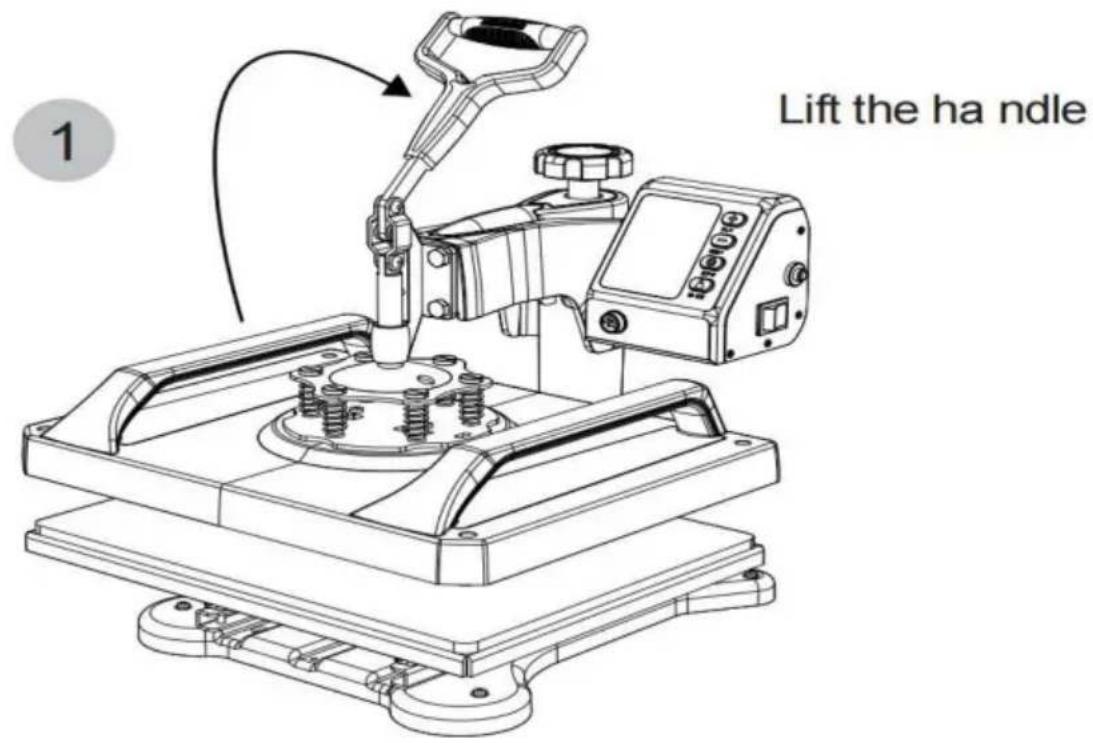

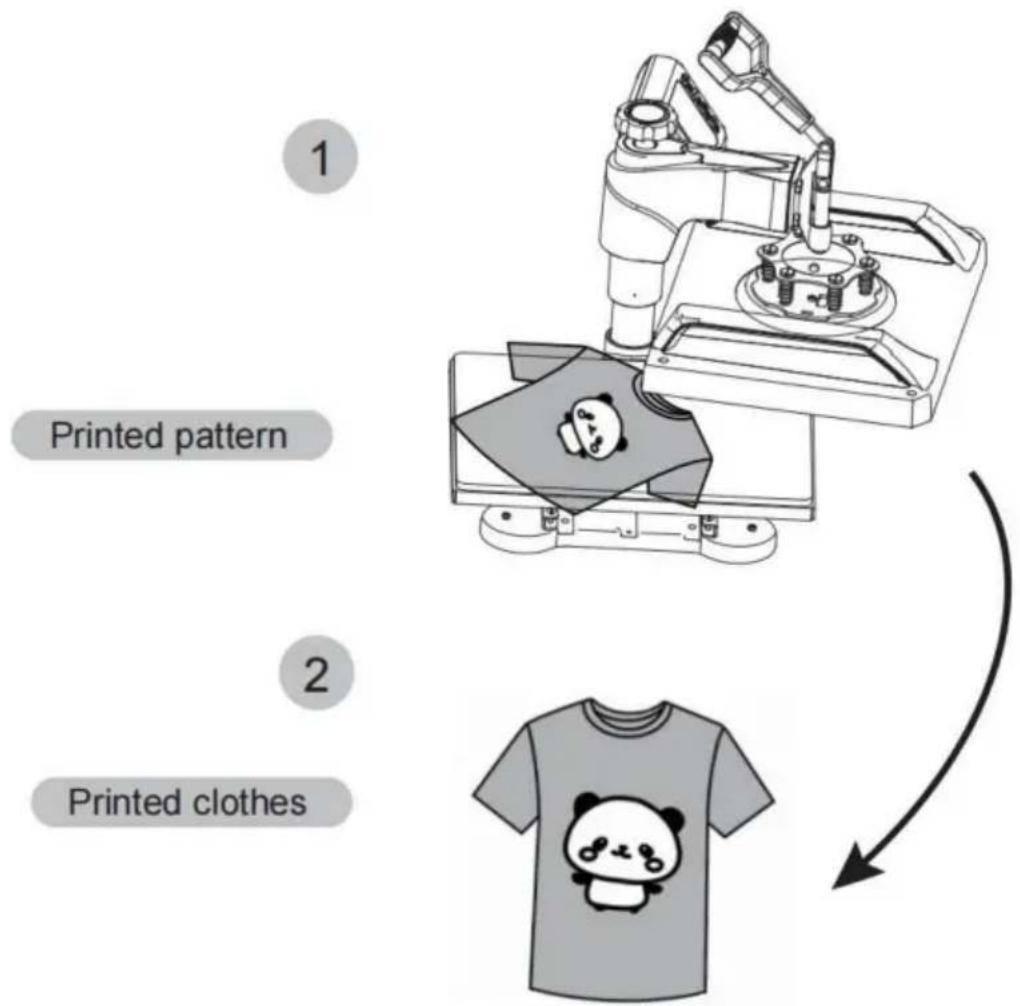

Hur man pressar T-shirts

I. Förberedelser före användning:

1. Kontrollera anslutningen mellan nätkontakten och eluttaget på elskåpet.

Se till att arbeta med säker jordledning!!!

1. Värmepresselementet måste vara ordentligt anslutet till maskinen innan du sätter på maskinen. Anslut din elkabel till maskinen. Anslut eluttaget till vägguttaget. Slå på strömmen genom att slå på/av-strömbrytaren. II. Ställ in temperatur krävs Ställ in

temperatur och tid enligt tabellen nedan och få den specifika motsvarande temperatur- och tidsinställningen. (Temperaturen mäts i grader Fahrenheit.)

Tryck på Object Initial	Initial	Högsta	Korrekt uppvärmning
	Temperatur	Temperatur	Tid(er)
Muggar 230		330	40
Kakel 230		330	40
Metallbräda 230 230		330	40
Tallrik		355	150
T-shirt	230	355	Sublimeringpapper:30-50s
			T-shirtPapper:10-20s

A. Initial temperaturinställning (intervall: 200-450F)

Tryck på "LÄGE"-knappen EN GÅNG och se "inställningslampan" bli röd.

Tryck sedan på "plus/minus-knappen" för att ställa in den initiala uppvärmningstemperaturen.

B. Högsta temperaturinställning (intervall: 93-232C)

Tryck på "LÄGE"-knappen för ANDRA GÅNGEN; se

"temperaturljus" blir rött. Tryck sedan på "plus eller minusknappen" för att ställa in den högsta värmetemperaturen.

C. Korrekt inställning av uppvärmningstid (intervall: 0-999 sek.)

Tryck på "LÄGE"-knappen för TREDJE GÅNGEN; se "tidsljuset"

blir röd. Tryck sedan på "plus- eller minusknappen" för att ställa in rätt uppvärmningstid.

Efter att ha slagit på varmstämplingsmaskinen, tryck på + och - knapparna

Samtidigt i cirka fem sekunder. När PAE visas, tryck på MODE-tangenten för att visa (FC), och ändra F till C under tiden

visa redskap, så att Fahrenheit omvandlas till Celsius.

E. Avsluta inställningen och standby till arbetet

Tryck på "LÄGE"-knappen för FJÄRDE GÅNGEN; avsluta inställningen.

Den inställda lampan lyser och temperaturen fortsätter att stiga. När

den inställda maxtemperaturen uppnås, nedräkningen startar.

När nedräkningen är slut kommer "BEEF"-ljudet att avges, den

Indikatorlampan släcks och operationen är klar. Och maskinen står vid arbete.

Observera Maskinen har en självlåsande funktion för temperaturinställning.

---Om starttemperaturen är inställd på 340°F, kommer maskinen automatiskt att begränsa det maximala temperaturinställningsintervallet från 340 till 430°F ---Omvänt, om

inställningen av den maximala temperaturen först är 250°F, kommer maskinen automatiskt begränsa starttemperaturens inställningsintervall från 200 till 250°F.

Initial värmetemperatur alltid=<Högsta värmetemperatur

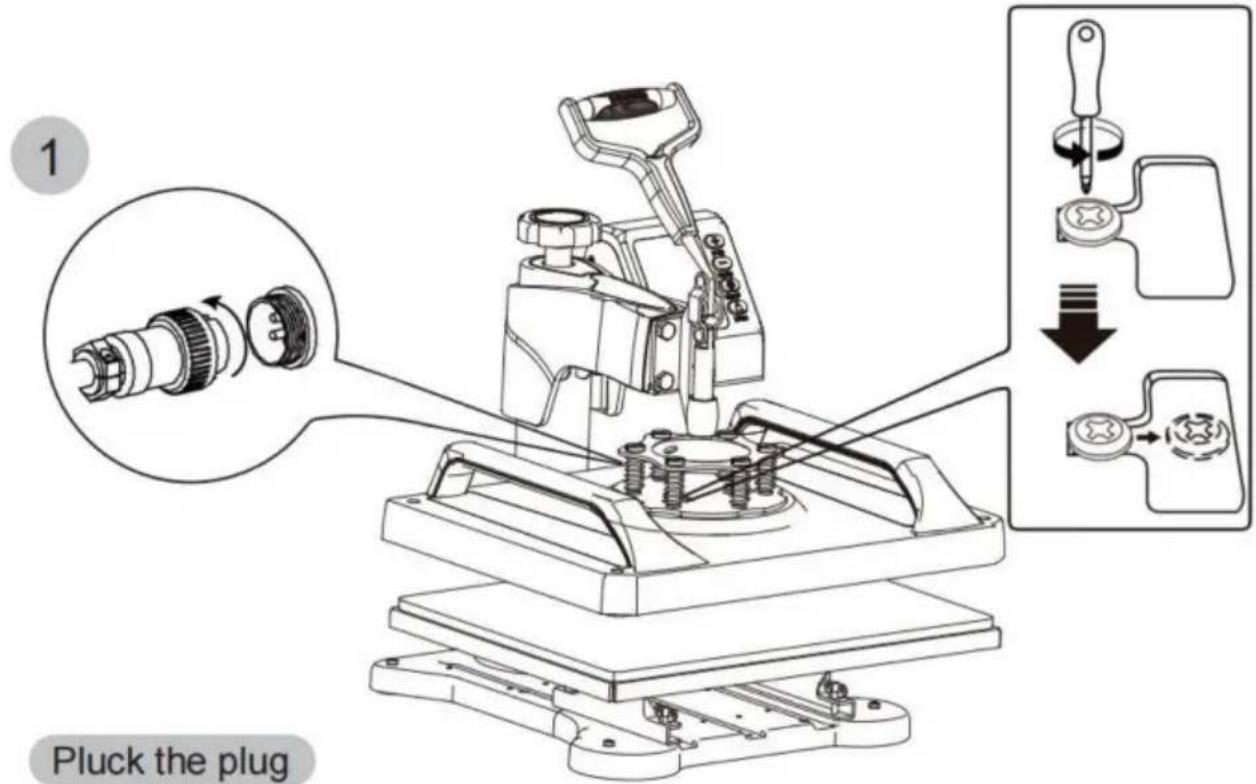

BYT TILL EN PLATTPRESS

Använd en stjärnskruvmejsel för att skruva loss skruvarna i de två hålen på tryckplattan för att byta ut tillbehören.

1. Ta 2 kopparskruvar och lås dem i hålet i mitten av lockpressen. Lås inte kopphuvudskruvarna, lämna 5-7 mm, klipp sedan fast kopphuvudskruven i skåran längs den angivna vägen och lås den med en skruvmejsel. Sätt in hanhuvudet på lockpresspluggen i kontrollenhetens honhuvud och dra åt muttern.

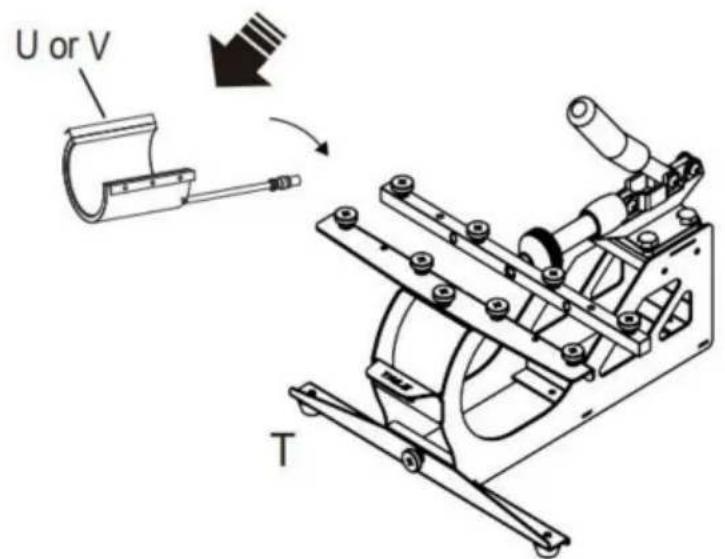

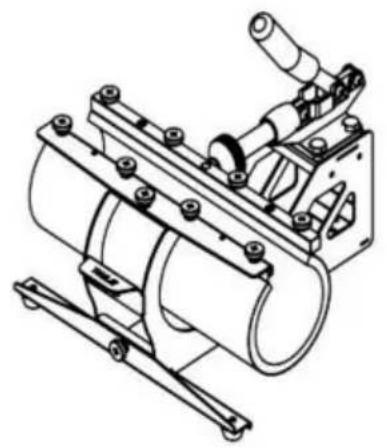

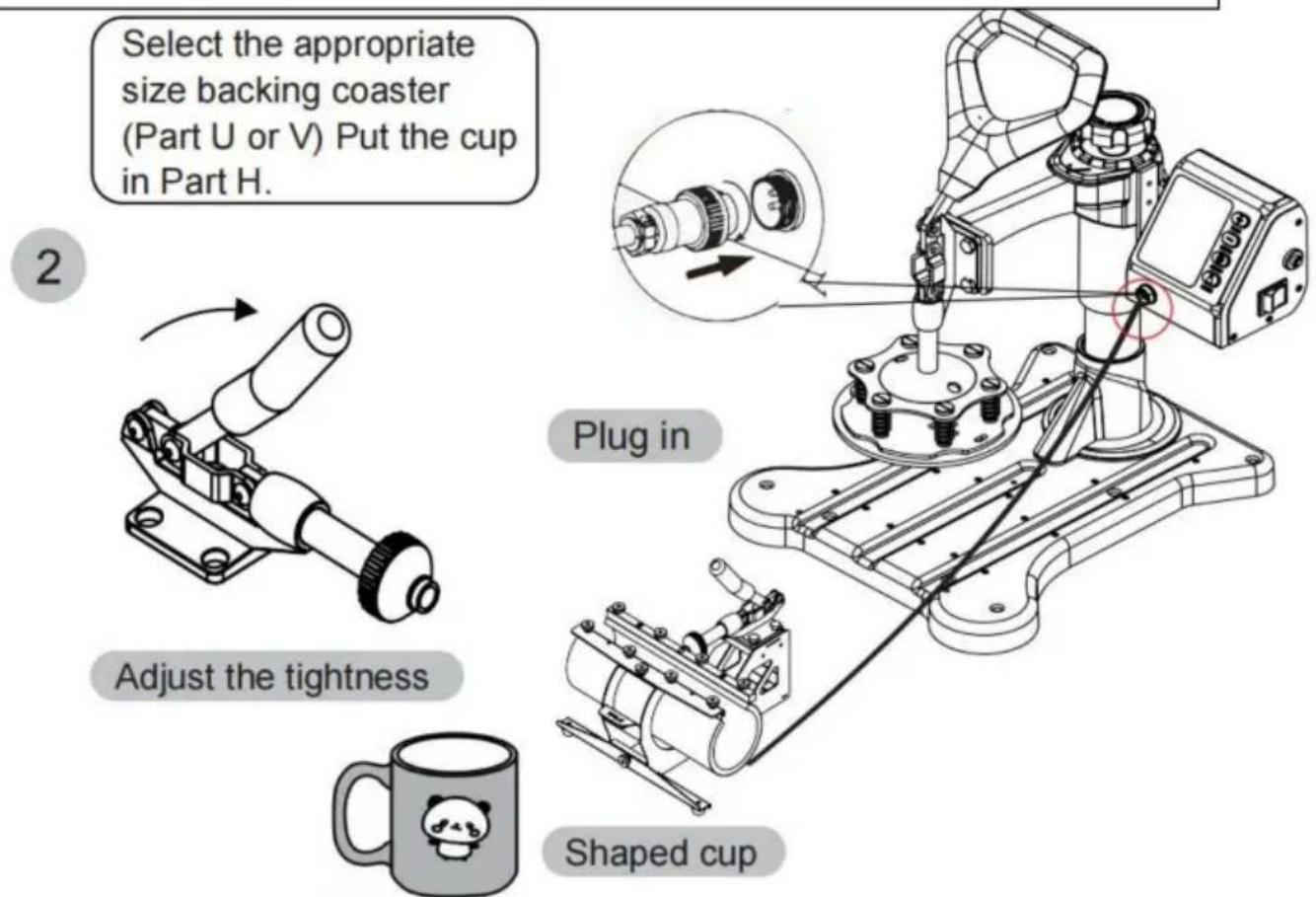

BYT UNDERLÄTT

(Dra åt skruvarna på båda sidorna. Vi föreslår att du drar åt skruvarna

på ena sidan först, och dra sedan åt skruvarna på den andra sidan)

1. Ljus färg eller blek bild: Otillräcklig temperatur / Felaktigt tryck / Otillräcklig tid.
2. Otydlig bild: presstiden är för lång.
3. En del av mönstret suddig: Värmen fördelas inte korrekt genom värmeplattan, så att arbetstiden kan ökas på lämpligt sätt. Det kan också vara orsak till ojämn tryckfördelning, som kan ställas in på fyra kortregulatorer. Observera att de fyra regulatorerna har satts upp innan de lämnade fabriken och ska inte behöva justeras normalt.
4. Dimmönster: För mycket tryck eller temperatur.
5. Ärrbildat mönster: Överföringstiden är för lång.
6. Olika mönsterfärger: Felaktigt tryck eller dålig kvalitet på överföringspapperet.
7. Bränt mönster: Hög temperatur eller dåligt bläck.

Tillverkare: Shanghai Muxin Muye Youxian Gongsi

Adress: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
