BRUKSANVISNING P8038 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VÄRMEPRESSMASKIN

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

VÄRMEPRESSMASKIN

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Symbol Symbol Beskrivning
	Varning: För att minska risken för skador måste användaren läsa bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar ett slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda en olycka. För att minska risken för skada, brand eller elstöt, följ alltid rekommendationerna nedan.
	KORREKT AVFALLSHANTERING:Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta får som sådan inte slängas med vanligt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

WARNING

1. Varningar måste följas noggrant för att undvika kroppsskador, felaktig användning kan eventuellt resultera i elektriska stötarbrand, personskador och andra skador:

1) Dra ut kontakten när du flyttar maskinen.
2) Håll ur kontakten när du installerar tillbehör.
3) Placera på enl stabil plattform och arbeta under ventilerade förhållanden.
4) Bär speciell skyddsutrustning när du använder maskinen.
5) Använd inte denna maskin på en farlig plats.
6) Använd inte när maskinen inte fungerar som den ska.

7) Ta inte isär och reparera denna maskin.

8) Använd inte ett olämpligt eluttag.

9) Rör inte vid värmeplattan när maskinen värms upp

10) Använd inte i fuktig miljö eller kontakt med vatten. Infiltrera inte .

vätska i maskinen för att förhindra brand eller elektriska stötar orsakade av kortslutning.

11)Använd inte en strömkälla som inte uppfyller märkspänningen. Strömmen

strömförsörjning som inte uppfyller den specificerade spänningen kan orsaka brand eller el chock.

12) Se till att maskinen är jordad för att inte skada kroppen.
13) Rör inte den roterande stången eller lagerdelen med fingrarna under användning i fall av skador.
14) Om maskinen inte används under en längre tid, vänligen koppla ur nätsladden från uttaget.
15) Använd inte maskinen under åskväder eller belysning för att undvika skador till maskinen.
16) Placera maskinen smidigt på det flamskyddade bordet och håll undan från brandfarliga och explosiva föremål.
17) Vänligen sluta använda den om maskinen ryker, avger en märklig lukt blir bullrig och under andra onormala förhållanden.
18) Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap
om de har fått tillsyn eller instruktioner om användningen av
apparaten på ett säkert sätt och förstå de risker som är involverade. Barn ska inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn
19) Typ X-tillbehör: Om nätsladden är skadad måste den bytas ut mot en specialsladd eller montering tillgänglig från tillverkaren eller dess servicerepresentant.
20) För att undvika en fara på grund av oavsiktlig återställning av termoskyddet, denna apparat får inte försörjas via en extern omkopplingsanordning, t.ex som en timer, eller ansluten till en krets som regelbundet slås på och av av nytta.

Stäng av strömmen när du ansluter eller kopplar ur kontakten

WARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Drift är föremål till följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt inte uttryckligen godkänd av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits uppfylla gränsvärdena för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garantera att störningar inte kommer att inträffa i en viss installation. Om detta produkten orsakar skadliga störningar på radio eller TV

mottagning, vilket kan bestämmas genom att stänga av och på produkten användaren uppmuntras att försöka korrigera störningen av en eller flera av de följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

SPECIFICATION

Modell	TL-LZ5000		TL-LZ5001
Värmestorlek	12x15 tum(29×38cm)		15x15tum(38×38cm)
TemperaturRäckvidd	32–450°F (0–232 )		32–450°F (0–232 )
Tidsintervall 0-999 sekunder			0-999 sekunder
Spänning	120V~ 60Hz	220-240V~50 Hz	120V~ 60Hz	220-240V~50 Hz
Driva	900W	1250W	1200W	1250W

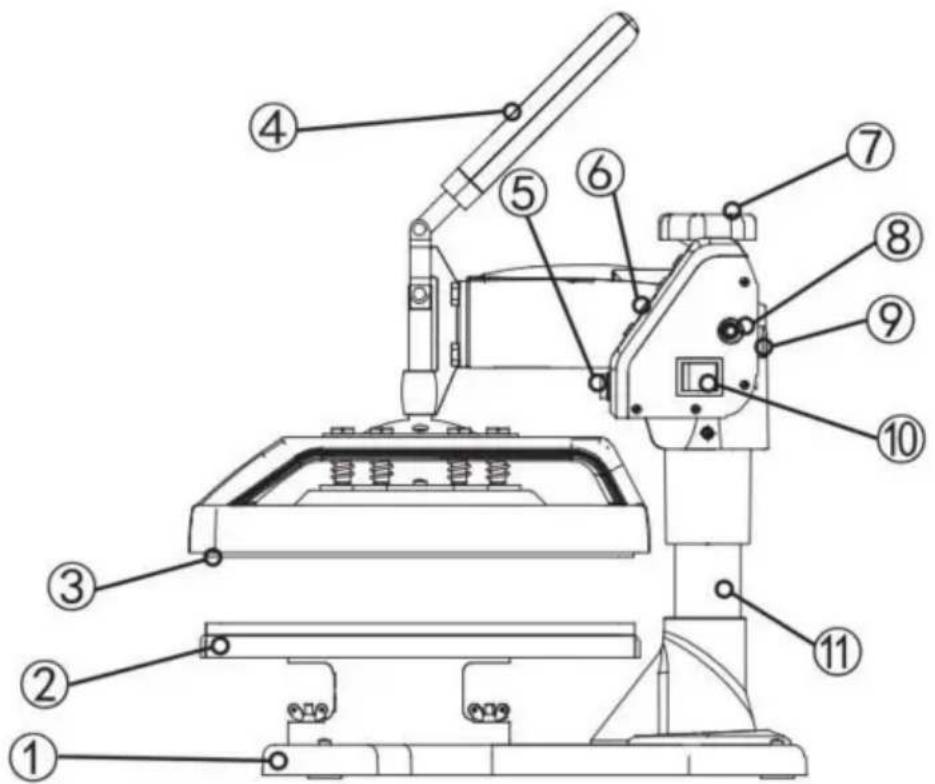

ÖVERSIKT ÖVER DIN VÄRMEPRESS

Antal	Delnamn	Antal	Delnamn
1	Piedestal	7	Lyft vredet
2	Placering	8	Överbelastningsskydd
3	Värmeplatta	9	Eluttag
4	Hantera	10	Strömbrytare
5	Flygkontakt	11	Kolumn
6	Knapp	12

- Tryckjusteringsratten styr mängden kraft som kommer att användas till

tryck in den överförda bilden i plaggets fibrer. Medurs ökar tryck. Moturs minskar den.

- Kontrollpanelen på den högra övre sidan av höljet är där du ställer in värmen och tidskrav för ditt projekt. Dessa kommer att variera beroende på vinyl eller överföringspapper som används.

- Handtaget öppnar och stänger de övre och nedre uppvärmda plattorna på rotationspressen.

- Överbelastningsskyddet är en brytare. Det kommer att dyka ut när det finns en överbelastning a elektricitet.

Tryck in den för att återställa.

- Strömbrytaren måste vara inställd på på-läget och sladden måste vara ansluten innan du trycker.

RESERVDEL

1. Vrid tryckknappen moturs några gånger för att sänka trycket på plattor.
2. Placera ett papper på botten av valsen.
3. Stäng rotationspressen med handtaget.
4. Dra i papperet.
   5.Om papperet alls rör sig, vrid ratten medurs och försök igen.
   6.Försök igen och upprepa tills papperet inte rör sig alls. Det här är ditt "medium" tryck.

Från "Medium"-inställningen kommer högt tryck att vara medurs ett till två varv trycket kommer att vara moturs ett till två varv. (Antalet varv kommer beror på plaggets tjocklek.

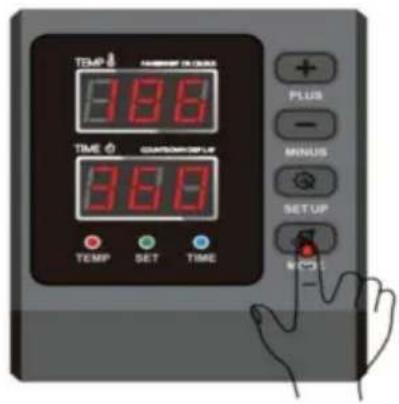

STÄLLA IN TEMPERTUR OCH TID

一

PLUS

MINUS

SETUP

START

TEMP NUMBER OF TIME 386 TIME CUSTOMER OF LE 386 TEMP SET TIME PLUS MINUS SET UP OK

1ÿHur sätter man på/stänger av och hur man börjar?

Tryck på omkopplarknappen på sidan av temperaturkontrollboxen för att slå på den.

Startknapp för nedräkning, tryck en gång för att starta nedräkningen; tryck igen för att återställa.

2ÿHur ställer jag in temperaturen/tiden?

Tryck en gång för att ställa in temperaturen, tryck två gånger för att ställa in tiden och tryck i att gå ur. (Den kommer automatiskt att lämna inställningsläget för temperatur/tid i händelse av nu drift inom 5 sekunder).

3ÿHur ställer jag in temperaturen/tiden för att öka eller minska?

Ställ in tiden/temperaturökningen

Ställ in tid/temperaturminskning

4ÿHur ändrar man temperaturenheten från y till y?

I strömtillståndet trycker du på "+" och "_" samtidigt för att ändra temperaturenheten mellan y och y.

1. Tips: Det max. inställd temperatur för denna maskin är 232°C och den längsta tiden är 999 sek

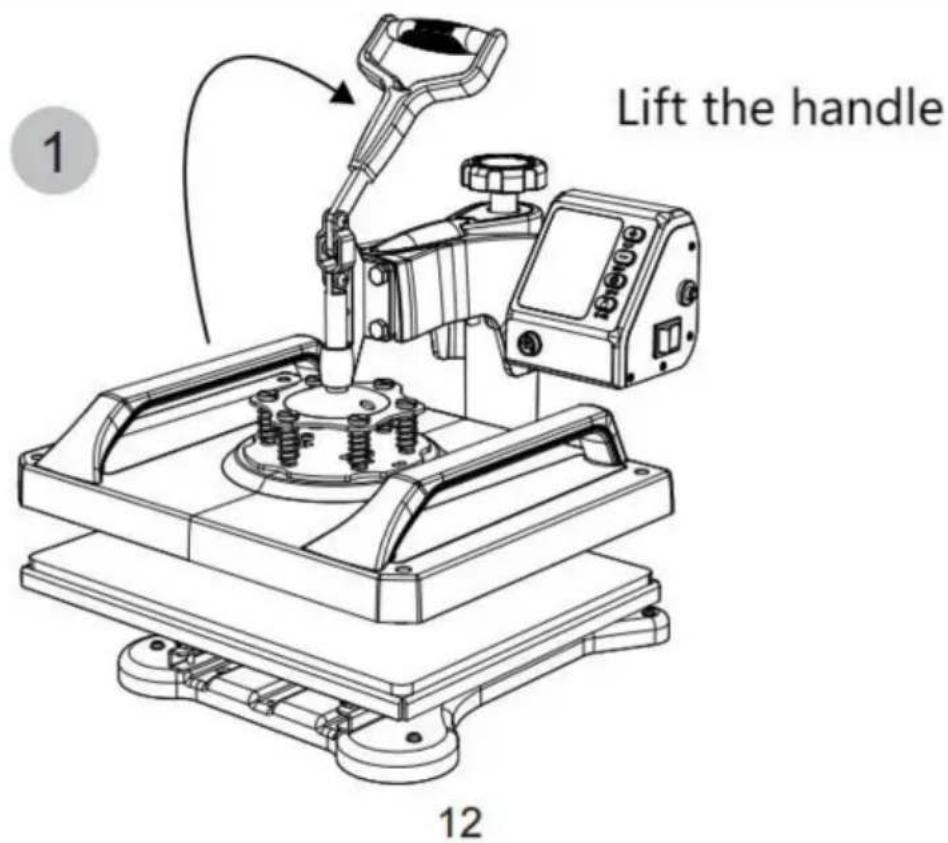

MONTERING OCH ANVÄNDNINGSSTEG

1. Förberedelser före användning:

1.1 Kontrollera anslutningen mellan nätkontakten och eluttaget skåp.

Se till att arbeta med säker jordledning!!!

1.2 Värmepresselementet måste vara ordentligt anslutet till maskinen innan du sätter på maskinen. Anslut din elektriska sladd till maskinen. Sätt i eluttaget i väggkontakten. Slå på/av-knappen på.

2.Inställd temperatur krävs:

Ställ in temperaturen och tiden enligt tabellen nedan och få det specifika motsvarande temperatur och tidsinställning. (Temperaturen mäts i grader Fahrenheit.)

Tryck på objekt	FörstaTemperatur	HögstaTemperatur	Korrekt uppvärmningtid(er)
Muggar	230	330	40
Kakel	230	330	40
Metallbräda	230	330	40
Tallrik	230	355	150
T-shirt	230	355	Sublimationspapper:30-50s
			T-shirt papper:10-20s

Initial temperaturinställning (intervall:200-450ÿ)

Tryck på "MODE"-knappen EN GÅNG, se "inställningslampan" bli röd. Tryck sedan på "plus/minus-knappen" för att ställa in den initiala uppvärmningstemperaturen.

B. Högsta temperaturinställning (intervall: 93-232 y)

Tryck på "MODE"-knappen för ANDRA GÅNGEN; se "temperaturlampan"

blir röd. Tryck sedan på "plus- eller minusknappen" för att ställa in högsta värme temperatur.

C. Korrekt inställning av uppvärmningstid (intervall: 0-999 sek.)

Tryck på "MODE"-knappen för TREDJE GÅNGEN; se "tidslampan" bli röd.

Tryck sedan på "plus- eller minusknappen" för att ställa in rätt uppvärmningstid.

Efter att ha slagit på varmstämplingsmaskinen, tryck på + och - knapparna

samtidigt i cirka fem sekunder. När PAE visas, tryck på

MODE-knappen för att visa (FC), och ändra F till C i tidsvisningsväxeln, så att

Fahrenheit omvandlas till Celsius.

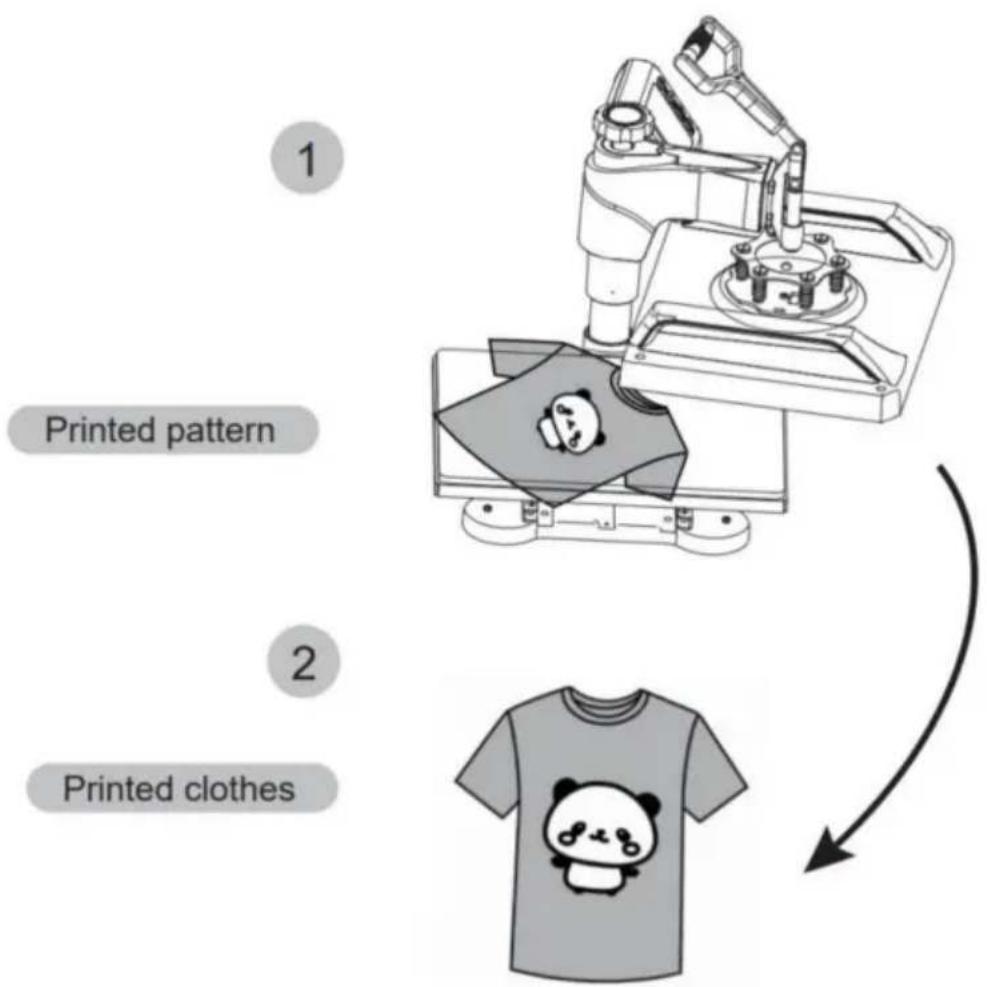

3. Avsluta inställningen och standby till arbete

Tryck på "MODE"-knappen för FJÄRDE GÅNGEN; avsluta inställningen, det inställda ljuset är på och temperaturen kommer att fortsätta att stiga. När det inställda max temperaturen uppnås, startar nedräkningen. Efter att nedräkningen är slut

"BEEF" ljud kommer att avges, indikatorlampan släcks och driften är

komplett, och maskinen står redo för att arbeta.

Stäng av strömmen och dra ut mattan. Det rekommenderas att bära värmebeständiga handskar när du tar av kläder eller ta av dem efter 2-3 minuter. Var försiktig med het värne

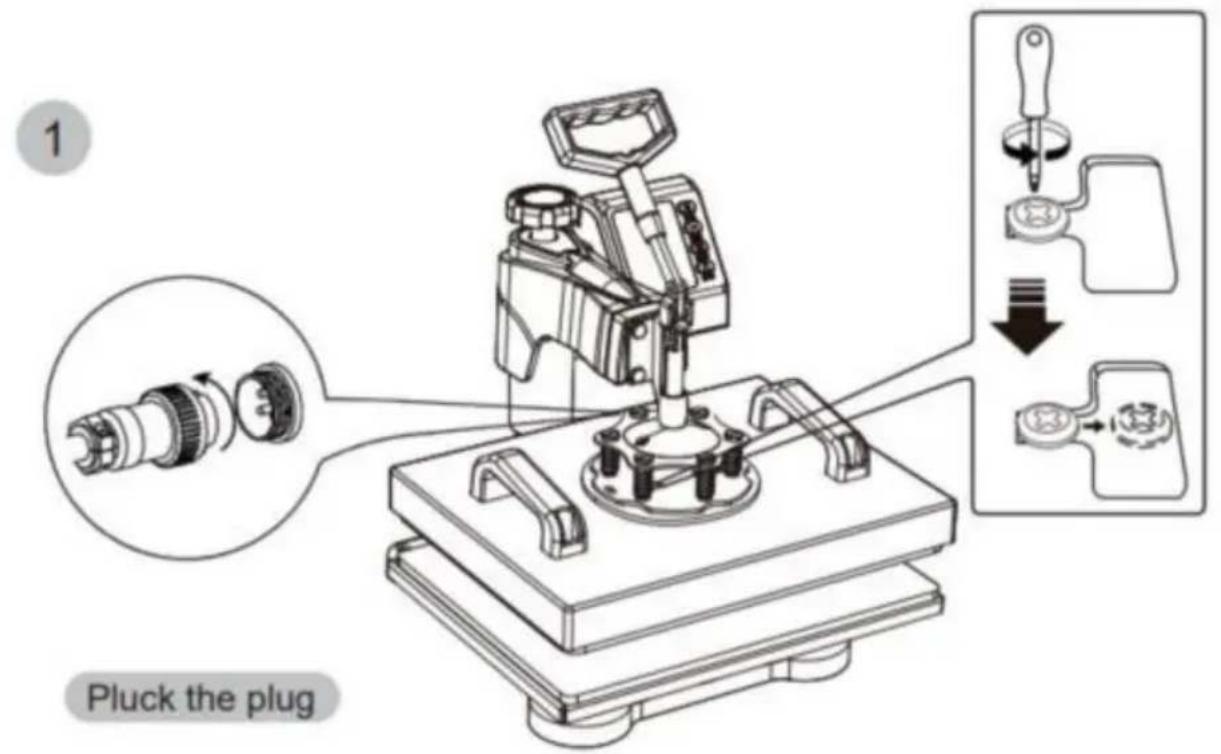

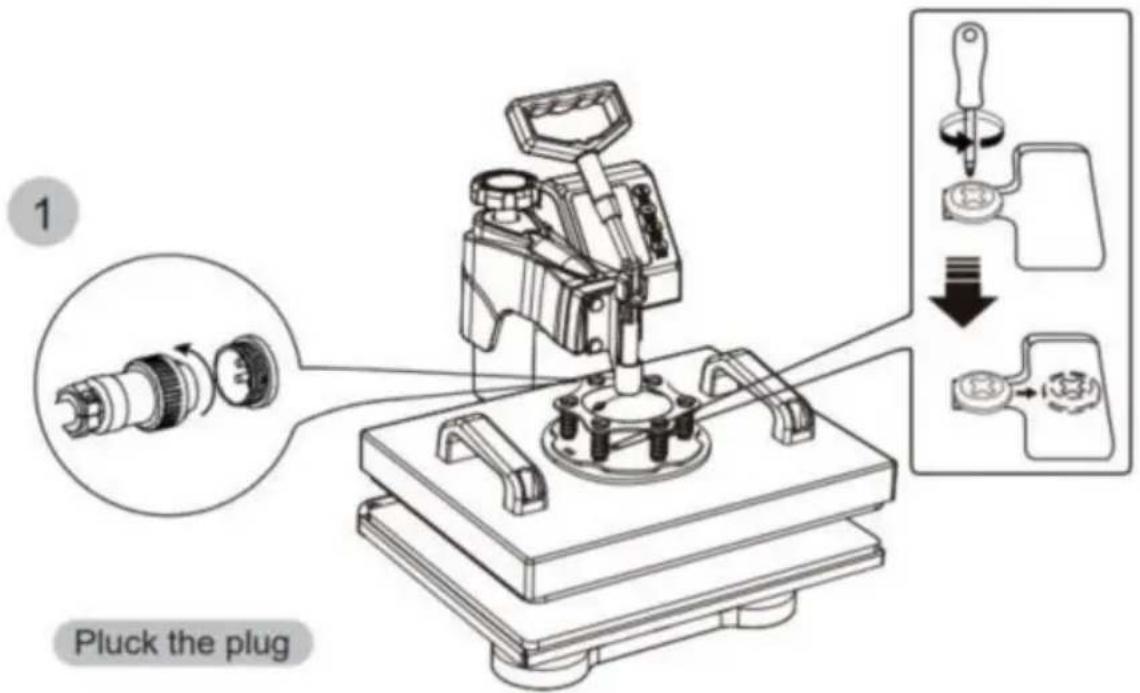

BYT BAKBÄTTMATTA

Använd en stjärnskruvmejsel för att skruva loss skruvarna i de två hålen på tryckplatt för att byta ut tillbehören.

1. Ta 2 kopparskruvar och lås dem i hålet i mitten av lockpressen. Lås inte kopphuvud skruvar, lämna kvar 5-7 mm, klämma sedan fast kopphuvudskruven i skåran längs den angivna vägen och lås den med en skruvmejsel. Sätt in hanhuvudet på lockpresspluggen i kontrollenhetens honhuvud och dra åt muttern.

Använd en stjärnskruvmejsel för att skruva loss skruvarna i de två hålen på tryckplatt för att byta ut tillbehören.

1. Ljus färg eller blek bild: otillräcklig temperatur / felaktigt tryck / Otilräcklig tid.
2. Fuzzy Image: Trycktiden är för lång.
3. En del av mönstret suddigt: Värmen fördelas inte korrekt igenom värmeplattan, så att arbetstiden kan ökas på lämpligt sätt. Det kan också vara orsaken till ojämn tryckfördelning, som kan ställas in på fyra kort regulatorer. Observera att de fyra styrelseregulatorerna har ställts in tidigare de lämnar fabriken och ska inte behöva justeras normalt.
4. Dimmönster: För mycket tryck eller temperatur.
5. Ärrbildat mönster: Överföringstiden är för lång.
6. Olika mönsterfärger: felaktigt tryck eller dålig kvalitet på överföringen papper.
7. Bränt mönster: Hög temperatur eller dåligt bläck.
