P8038 - Prasa termiczna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Profesjonalna prasa termiczna do transferu cieplnego na koszulki, kubki, talerze itp.
Marka	Vevor
Model	P8038
Rozmiar płyty grzewczej	38 x 38 cm (15 x 15 cali)
Zakres temperatury	0 - 232 °C (32 - 450 °F)
Zakres czasu	0 - 999 sekund
Napięcie zasilania	120 V ~ 60 Hz
Moc	1200 W
Waga	Około 15 kg (nie podano dokładnie)
Wymiary maszyny (około)	45 x 40 x 50 cm (nie podano dokładnie)
Materiał ramy	Wytrzymała stal z farbą odporną na ciepło
Powłoka płyty	Nieprzywierająca teflonowa
Typ prasy	Prasa obrotowa z dźwignią ręczną
Regulacja nacisku	Pokrętło regulujące siłę nacisku
Panel sterowania	Wyświetlacz cyfrowy z przyciskami MODE, +, -, START
Główne funkcje	Transfer cieplny na odzież, kubki, płytki, metale itp.
Bezpieczeństwo	Zabezpieczenie przeciążeniowe (wyłącznik nadmiarowy), wymagane uziemienie, wyłącznik termiczny
Konserwacja i czyszczenie	Czyścić wilgotną szmatką po całkowitym ostygnięciu; nie zanurzać w wodzie
Części zamienne i naprawialność	Płyta grzewcza, przewód zasilający, bezpiecznik ochronny dostępne; śruby do wymiany akcesoriów
Dołączone akcesoria	Prasa do kubków (opcjonalnie), mata ochronna, śrubokręt
Zgodność	CE, FCC (Klasa B)
Gwarancja	Gwarancja elektroniczna na stronie Vevor
Informacje ogólne	Używać na płaskiej, niepalnej powierzchni; odłączyć podczas przenoszenia lub instalacji akcesoriów

Często zadawane pytania - P8038 Vevor

Jak zmienić jednostkę temperatury z Fahrenheita na Celsjusza?

Włącz maszynę, następnie naciśnij jednocześnie przyciski + i - przez około 5 sekund. Gdy pojawi się PAE, naciśnij MODE, aby zobaczyć FC i przełączać między F a C.

Jak ustawić temperaturę i czas prasowania?

Naciśnij raz MODE, aby ustawić temperaturę, dwa razy, aby ustawić czas. Użyj + i - do regulacji. Urządzenie automatycznie opuszcza tryb ustawiania po 5 sekundach bezczynności.

Co zrobić, jeśli transfer jest odbarwiony lub blady?

Może to być spowodowane niewystarczającą temperaturą, nieprawidłowym naciskiem lub zbyt krótkim czasem. Stopniowo zwiększaj temperaturę lub czas i sprawdź nacisk.

Jak wyregulować nacisk prasy?

Obróć pokrętło nacisku zgodnie z ruchem wskazówek zegara, aby zwiększyć nacisk, przeciwnie, aby go zmniejszyć. Do podstawowej regulacji zamknij prasę na kawałku papieru: papier powinien być zablokowany bez rozrywania.

Dlaczego mój obraz jest rozmazany?

Zbyt długi czas prasowania może spowodować rozmazanie obrazu. Skróć czas. Nierównomierne rozprowadzenie ciepła lub nacisku również może być przyczyną. Wyreguluj nacisk i sprawdź płytę.

Czy mogę używać prasy do kubków lub talerzy?

Tak, prasa jest wyposażona w wymienne akcesoria. Wymień płytę naciskową, odkręcając śruby mocujące, a następnie zainstaluj odpowiednie akcesorium (prasa do kubków itp.).
Zalecane temperatury: kubki 230-330°F, talerze 230-355°F.

Jak rozpocząć cykl prasowania?

Po ustawieniu temperatury i czasu naciśnij przycisk START (lub przycisk rozpoczęcia odliczania). Maszyna nagrzewa się i rozpoczyna odliczanie. Po zakończeniu rozlegnie się sygnał dźwiękowy.

Co zrobić, jeśli zadziała zabezpieczenie przeciążeniowe?

Zabezpieczenie przeciążeniowe to wyłącznik nadmiarowy. Jeśli zadziała, odłącz maszynę, pozwól jej ostygnąć, a następnie naciśnij przycisk zabezpieczenia, aby zresetować. Unikaj przeciążania obwodu.

Jak dbać o płytę grzewczą?

Pozwól płycie całkowicie ostygnąć, a następnie wyczyść ją miękką, wilgotną szmatką. Nie używaj materiałów ściernych. Nigdy nie zanurzaj maszyny w wodzie.

Jak wymienić przewód zasilający?

Przewód zasilający jest typu X (specjalne mocowanie). Jeśli jest uszkodzony, musi zostać wymieniony na przewód lub zestaw zatwierdzony przez producenta lub autoryzowany serwis. Skontaktuj się z pomocą techniczną Vevor.

INSTRUKCJA OBSŁUGI P8038 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

MASZYNA DO PRASY TERMICZNEJ

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

MASZYNA DO PRASY TERMICZNEJ

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Opis symboluSymbol
	Ostrzeżenie: Aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji. Przeczytaj uważnie instrukcję obsługi.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, oznacza rodzaj środek ostrożności, ostrzeżenie lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzić do wypadek. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postę puj zgodnie z zaleceniami podanymi poniżej.
	PRAWIDŁOWA UTYLIZACJA:Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci przez wskazuje, że produkt wymaga oddzielnego składowania zbiórka w Unii Europejskiej. Dotyczy produktu i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone w związku z tym nie można go wyrzucać razem z normalnymi odpadami domowymi, ale należy oddać do punktu zbiórki odpadów elektrycznych i elektronicznych przeznaczonych do recyklingu urządzenia elektroniczne.

OSTRZEŻENIE

1. Należy uważnie przestrzegać ostrzeżeń, aby uniknąć obrażeń ciała, niewłaściwe użycie może spowodować porażenie prądem, pożar, obrażenia ciała i inne szkody:

1) Odłączaj maszynę od zasilania podczas przenoszenia. 2) Odłączaj urządzenie od zasilania podczas montażu akcesoriów. 3) Umieścić na płaskiej i stabilnej platformie i obsługiwać w wentylowanych warunkach. 4) Podczas obsługi maszyny należy nosić specjalny sprzęt ochronny.

5) Nie używaj tego urządzenia w miejscach niebezpiecznych.

6) Nie używać urządzenia, jeśli nie działa ono prawidłowo.

7) Nie rozbieraj i nie naprawiaj tego urządzenia.

8) Nie używaj nieodpowiedniego gniazdka sieciowego.

9) Nie dotykaj płyty grzewczej, gdy urządzenie się nagrzewa.

10) Nie stosować w środowisku wilgotnym lub w kontakcie z wodą. Nie dopuścić do wniknięcia płynu do urządzenia, aby zapobiec pożarowi lub porażeniu prądem elektrycznym na skutek zwarcia.

11) Nie należy używać zasilacza, który nie spełnia wymagań napięcia znamionowego.

Zasilanie, które nie spełnia określonego napięcia, może spowodować pożar lub porażenie prądem.

12) Upewnij się, że maszyna jest uziemiona, aby nie spowodować obrażeń ciała. 13) Podczas użytkowania nie dotykaj palcami obracającego się pręta ani łożyska.

w przypadku obrażeń.

14) Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć przewód zasilający od gniazdka. 15) Nie używaj urządzenia podczas burzy lub wyładowań atmosferycznych, aby uniknąć uszkodzeń. 16) Umieścić maszynę równomiernie na stole ognioodpornym i trzymać z dala

od materiałów łatwopalnych i wybuchowych.

17) Prosimy o zaprzestanie korzystania z urządzenia, jeśli: - dymi, wydziela dziwny zapach, - lub pracuje głośno, lub występuje inny nienormalny stan. 18) Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze.

oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku doświadczenia i wiedzy,

jeśli zapewniono im nadzór lub instruktaż dotyczący korzystania z urządzenia

w bezpieczny sposób i zrozumieją związane z tym zagrożenia. Dzieci nie powinny

bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci bez opieki.

19) Nakładka typu X: Jeżeli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zestaw dostępny u producenta lub jego przedstawiciela serwisowego. 20) Aby uniknąć zagrożenia wynikającego z przypadkowego zresetowania wyłącznika termicznego, tego urządzenia nie wolno zasilać za pomocą zewnętrznego urządzenia przełączającego, takiego jak timer lub podłączonego do obwodu, który jest regularnie włączany i wyłączany.

Ostrzeżenie

Proszę wyłączyć zasilanie przed podłączeniem lub odłączeniem złącza.

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia sprzęt!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym: zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie są wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić upoważnienie użytkownika do obsługi produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzenia cyfrowego klasy B zgodnie z częścią 15 przepisów FCC. Te limity mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacji domowej.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, jeśli nie zostanie zainstalowany i użyty zgodnie z instrukcją, może spowodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak

gwarancji, że w konkretnej instalacji nie wystąpią żadne zakłócenia. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego, co można ustalić poprzez wyłączenie i włączenie produktu,

użytkownik jest zachęcany do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących sposobów:

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.

- Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

SPECYFIKACJA

Model	TL-LZ5000		TL-LZ5001
Rozmiar ciepła	12x15 cali(29×38cm)		15x15 cali(38×38cm)
TemperaturaZakres	32-450°F (0-232°C)		32-450°F (0-232°C)
Zakres czasu 0-999 sekund			0-999 sekund
Woltaż	120 V~ 60 Hz	220-240 V~50Hz	120 V~ 60 Hz	220-240 V~50Hz
Moc	900 W	1250 W	1200 W 1250 W

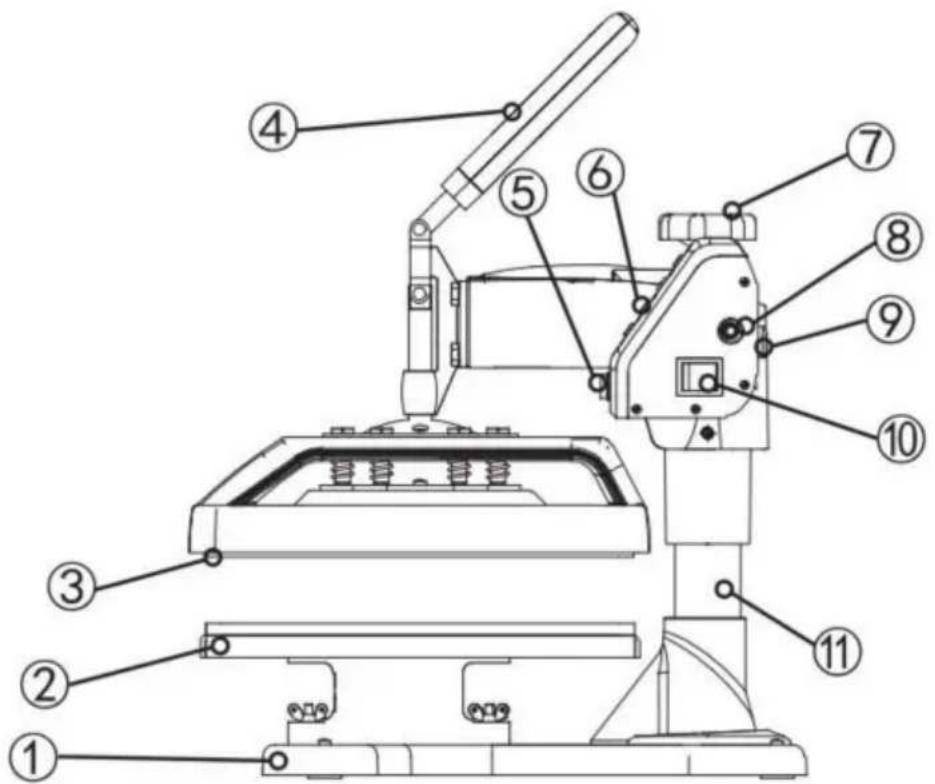

PRZEGLĄD TWOJEJ PRASY TERMICZNEJ

Numer	Nazwa części	Numer	Nazwa części
1	Piedestał	7	Gałka podnosząca
2	Umieszczenie	8	Zabezpieczenie przed przeciążeniem
3	Płyta grzewcza	9	Gniazdo zasilania
4	Uchwyt	10	Wyłącznik zasilania
5	Łącznik lotniczy	11	Kolumna
6	Przycisk	12

- Pokrętło regulacji ciśnienia kontroluje siłę, jaka będzie używana do

wciśnięcia przeniesionego obrazu do włókien odzieży. Zwiększa się ciśnienie zgodnie z ruchem wskazówek zegara. Obrót w kierunku przeciwnym do ruchu wskazówek zegara zmniejsza je.

- Panel sterowania znajdujący się na prawej górnej ściance obudowy to miejsce, w którym można ustawić temperaturę i wymagania czasowe Twojego projektu. Będą się one różnić w zależności od winylu lub użytego papieru transferowego.

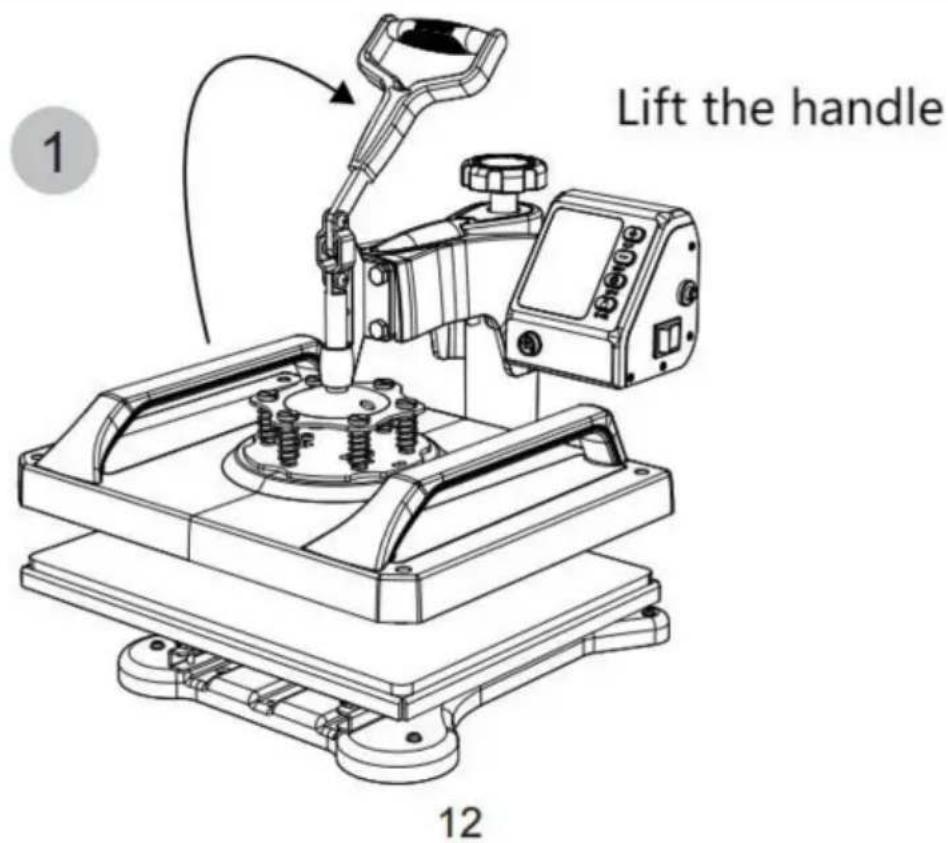

- Uchwyt otwiera i zamyka górną i dolną płytę grzewczą prasy obrotowej.

- Zabezpieczenie przed przeciążeniem to wyłącznik. Wyskoczy, gdy nastąpi przeciążenie elektryczne.

Naciśnij, aby zresetować.

- Wyłącznik zasilania musi być ustawiony w pozycji włączonej, a przewód musi być podłączony przed naciśnięciem.

CZEŚĆ ZAMIENNA

A

B

C

D

mi

F

G

H

i

J

K

L

M

Pojedynczy

5 w 1

6 w 1

6 w 1

8 w 1

10 w 1

11 w 1

JAK SKALIBROWAĆ NOWĄ PRASĘ TERMICZNĄ

1. Obróć pokrętło ciśnienia przeciwnie do ruchu wskazówek zegara kilka razy, aby obniżyć ciśnienie w płyty.
2. Połóż kartkę papieru na spodzie płyty.
3. Zamknij prasę obrotową za pomocą uchwytu.
4. Pociągnij za papier.
5. Jeżeli papier w ogóle się porusza, obróć pokrętło zgodnie z ruchem wskazówek zegara i spróbuj ponownie.
6. Spróbuj ponownie i powtarzaj, aż papier w ogóle się nie poruszy. To jest twoje „średnie” ciśnienie.

Od ustawienia „średniego” wysokie ciśnienie będzie się zmieniać zgodnie z ruchem wskazówek zegara o jeden do dwóch obrotów. Niskie ciśnienie będzie przeciwne do ruchu wskazówek zegara o jeden do dwóch obrotów. (Liczba obrotów będzie zależeć od grubości odzieży.)

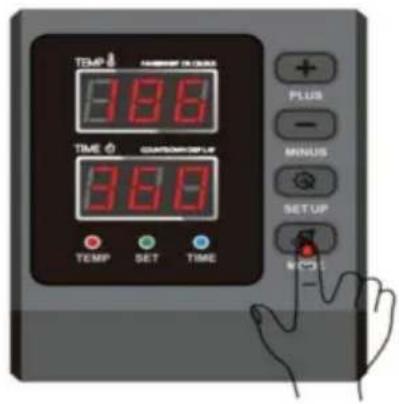

USTAWIANIE TEMPERATURY I CZASU

PLUS

MINUS

SETUP

START

1. Jak włączyć/wyłączyć i uruchomić?

Aby włączyć regulator temperatury, naciśnij przycisk znajdujący się z boku urządzenia.

Przycisk rozpoczęcia odliczania. Naciśnij raz, aby rozpocząć odliczanie; naciśnij ponownie, aby zresetować.

1. Jak ustawić temperaturę i czas?

Naciśnij 102, aby ustawić temperaturę, naciśnij dwa razy, aby ustawić czas i naciśnij ponownie, aby wyjść. (W przypadku braku ustawień temperatury i czasu nastąpi automatyczne wyjście ze stanu ustawiania temperatury i czasu) (działanie w ciągu 5 sek.).

1. Jak ustawić wzrost lub spadek temperatury/czasu?

Ustaw wzrost czasu/temperatury

Ustaw czas/obniżenie temperatury

1. Jak zmienić jednostkę temperatury z °C na °F?

Po włączeniu naciśnij jednocześnie przyciski „+” i „-”, aby zmienić jednostkę temperatury pomiędzy °C i °F.

1. Wskazówki: Maksymalna ustawiona temperatura tego urządzenia wynosi 232°C, a najdłuższy czas to 999 sekund.

INSTRUKCJE MONTAŻU I UŻYTKOWANIA

1. Przygotowanie przed użyciem: 1.1

Sprawdź połączenie wtyczki zasilającej z gniazdkiem elektrycznym.

gabinet.

Pamiętaj o podłączeniu do bezpiecznego przewodu uziemiającego!!!

1.2 Element prasy termicznej musi być bezpiecznie podłączony do maszyny przed jej włączeniem. Podłącz przewód elektryczny do maszyny. Podłącz gniazdo elektryczne do wtyczki ściennej. Włącz przełącznik on/off. 2. Ustaw wymaganą temperaturę :

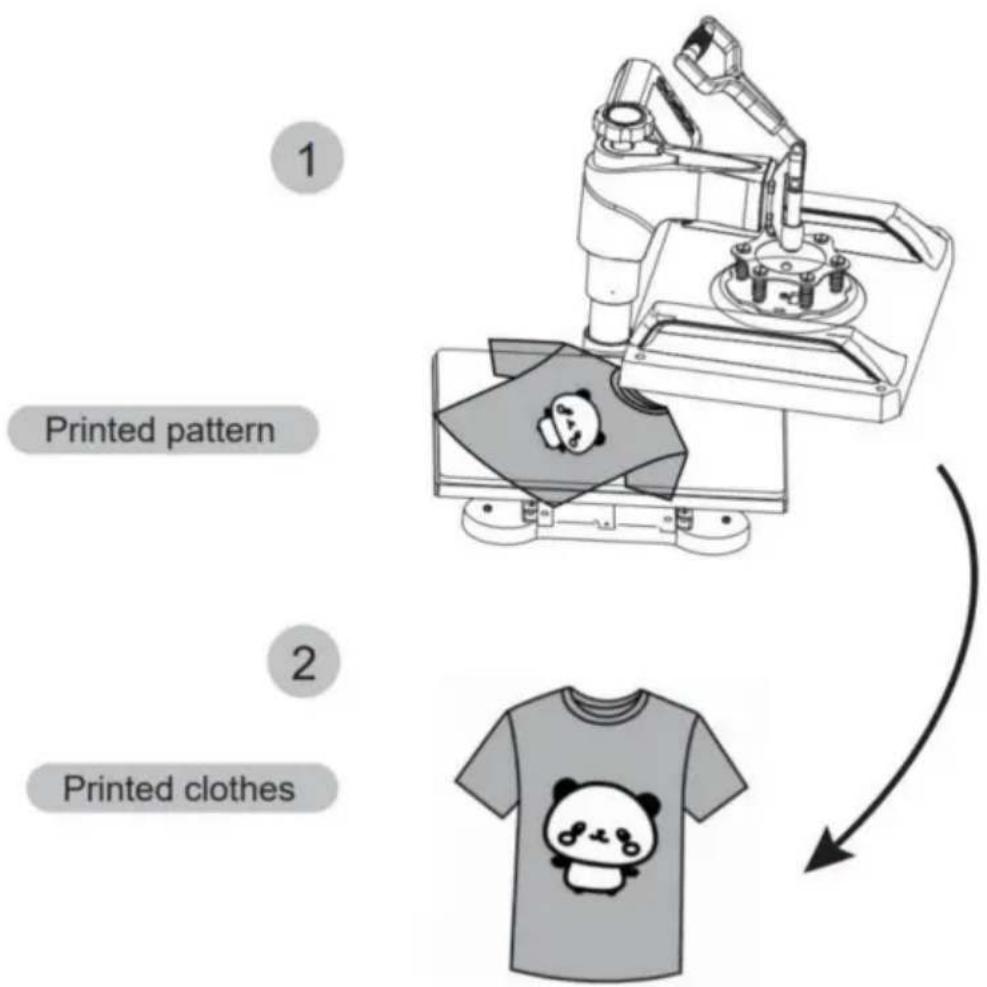

Ustaw temperaturę i czas zgodnie z poniższą tabelą i uzyskaj konkretne wyniki.

odpowiednią temperaturę i ustawienie czasu. (Temperaturę mierzy się w

(stopnie Fahrenheit.)

Obiekt prasowy	Wstę pnyTemperatura	NajwyższyTemperatura	Prawidłowe ogrzewanieCzasy)
Kubki	230	330	40
Płytki 40	230	330
Płyta metalowa	230	330	40
	230	355	150Płyta
Koszulka	230	355	Papier sublimacyjny: 30-50s
			Papier na koszulkę : 10-20s

Ustawienie początkowej temperatury (zakres: 200-450°F)

Naciśnij przycisk „MODE” RAZ, zobacz, jak „lampka ustawień” zmienia kolor na czerwony. Następnie naciśnij „przycisk plus/minus”, aby ustawić początkową temperaturę grzania.

B. Najwyższe ustawienie temperatury (zakres: 93-232°C)

Naciśnij przycisk „MODE” PO RAZ DRUGI; zobacz „kontrolkę temperatury”

zmienia kolor na czerwony. Następnie naciśnij przycisk „plus lub minus”, aby ustawić najwyższą temperaturę grzania.

C. Prawidłowe ustawienie czasu nagrzewania (zakres: 0-999 sek.)

Naciśnij przycisk „MODE” po raz TRZECI; zobacz, jak „kontrolka czasu” zmienia kolor na czerwony.

Następnie naciśnij przycisk „plus” lub „minus”, aby ustawić odpowiedni czas grzania.

D. Fahrenheit na Celsjusza

Po włączeniu maszyny do tłoczenia na gorąco naciśnij przyciski + i -

jednocześnie przez około pięć sekund. Gdy wyświetli się PAE, naciśnij

Naciśnij przycisk MODE, aby wyświetlić (FC) i zmień F na C w kole zębatym wyświetlania czasu, tak aby stopnie Fahrenheita były przeliczane na stopnie Celsjusza.

1. Zakończ ustawienia i przygotuj się do pracy

Naciśnij przycisk „MODE” PO CZWARTY RAZ, aby zakończyć ustawianie. Zaświeci się lampka kontrolna.

jest włączony, a temperatura będzie nadal rosła. Gdy ustawiona maksymalna

temperatura zostanie osiągnięta, rozpocznie się odliczanie. Po zakończeniu odliczania,

Rozlegnie się dźwięk „BEEF”, kontrolka zgaśnie, a działanie zostanie wznowione.

ukończone, a maszyna jest gotowa do pracy.

Wyłącz zasilanie i wyciągnij matę. Zaleca się założenie rękawiczek odpornych na ciepło podczas zdejmowania ubrań lub zdjęcie ich po 2-3 minutach. Uważaj na gorące ciepło.

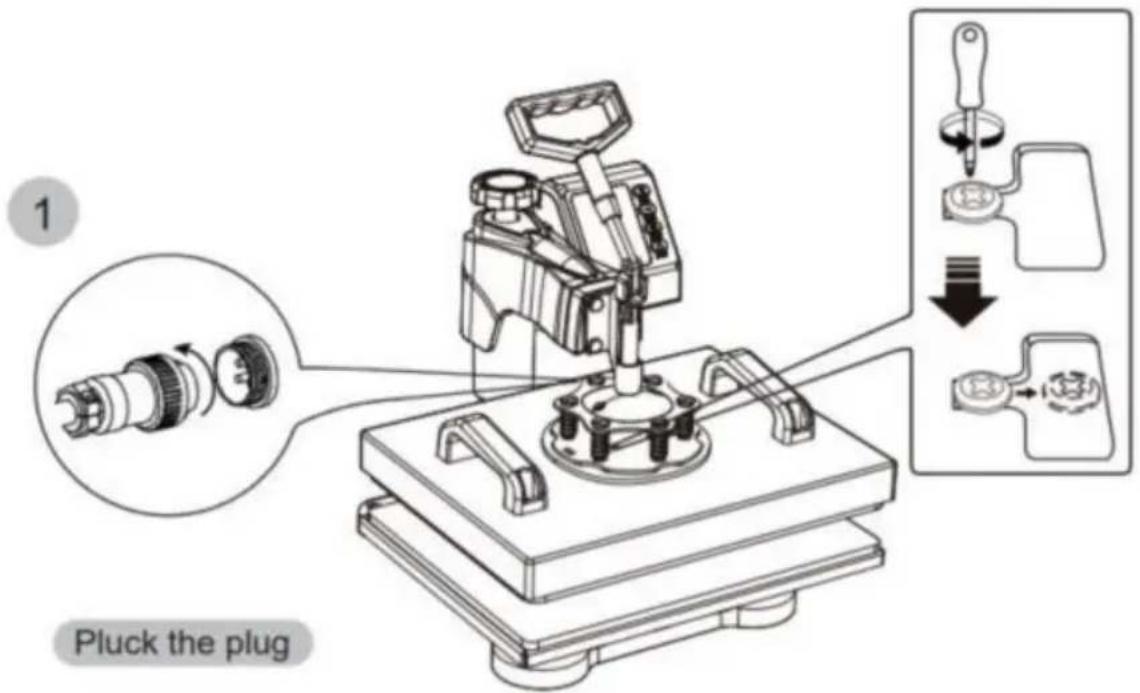

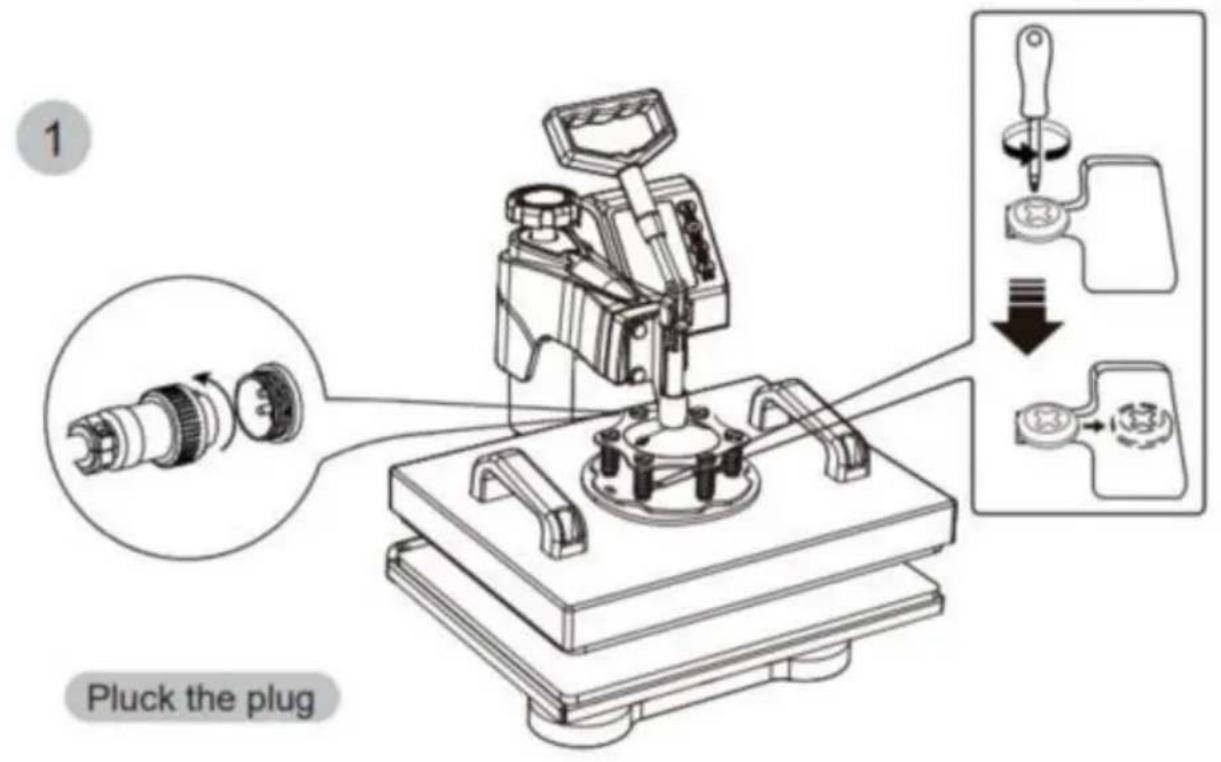

WYMIANA PODKŁADKI DO PIECZENIA

Aby wymienić akcesoria, odkręć śruby w dwóch otworach na płycie dociskowej za pomocą śrubokręta krzyżakowego.

1. Weź 2 śruby z łbem kubkowym i zablokuj je w otworze na środku prasy do nasadki. Nie blokuj śrub z łbem kubkowym, zostaw 5-7 mm, a następnie wciśnij śrubę z łbem kubkowym w szczelinę wzdłuż wskazanej trasy i zablokuj ją śrubokrętem. Włóż męską główkę wtyczki prasy do nasadek do żeńskiej główki sterownika i dokręć nakrętkę.

Aby wymienić akcesoria, odkręć śruby w dwóch otworach na płycie dociskowej za pomocą śrubokręta krzyżakowego.

1. Jasny kolor lub wyblakły obraz: niewystarczająca temperatura / nieprawidłowe ciśnienie / Za mało czasu.
2. Rozmyty obraz: Czas naciskania jest zbyt długi.
3. Część wzoru jest rozmazana: ciepło nie jest prawidłowo rozprowadzane na płycie grzewczej, dzięki czemu można odpowiednio wydłużyć czas pracy. Może to również być przyczyną nierównomiernego rozłożenia ciśnienia, które może być ustawione na czterech regulatorach. Należy pamiętać, że cztery regulatory zostały utworzone przed montażem fabrycznym i nie wymagają normalnej regulacji.
4. Ciemny wzór: Zbyt duże ciśnienie lub temperatura.
5. Wzór blizn: Czas transferu jest zbyt długi.
6. Różne kolory wzoru: nieprawidłowe ciśnienie lub słaba jakość papieru transferowego.
7. Przypalony wzór: wysoka temperatura lub słaba jakość tuszu.

Producent: Shanghai muxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

Przedstaw ciel UE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.
