PureLine - Filtre à eau Klarstein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre à eau sous évier avec osmose inverse
Marque	Klarstein
Modèle	PureLine
Numéros d'article	10045506, 10045507, 10045508, 10045509, 10045510, 10045511
Alimentation	100-240 V ~ 50/60 Hz
Puissance consommée	70 W / 90 W / 110 W selon modèle
Pression d'eau	0,1 - 0,4 MPa
Débit d'eau potable	1,3 / 1,56 / 2,0 l/min selon modèle
Dimensions (L x l x H)	415 x 135 x 375 mm
Conditions environnementales	Température ambiante 4-40 °C, humidité max. 90%
Source d'eau	Approvisionnement en eau municipale (eau du robinet)
Étapes de filtration	1. Filtre PCT (sédiments), 2. Membrane osmose inverse (0,0001 µm)
Capacité de production d'eau pure	Jusqu'à 2,0 l/min
Durée de vie de la cartouche PCT	6 à 12 mois selon la qualité de l'eau
Durée de vie de la membrane OI	24 mois (à remplacer si TDS augmente rapidement)
Fonctions spéciales	Rinçage automatique toutes les 72h, pompe de surpression, indicateur LED de durée de vie
Installation	Sous évier, nécessite perçage pour robinet (∅ 29 mm), raccords rapides
Entretien	Nettoyer avec un chiffon doux, pas de solvants. Rincer les cartouches après longue inutilisation
Sécurité	Couper eau et électricité si inutilisé >24h. Ne pas exposer au gel. Réparation par professionnel uniquement
Accessoires inclus	Cartouches filtrantes, vanne en T, tube PE 1/4", robinet, raccords rapides

FOIRE AUX QUESTIONS - PureLine Klarstein

Quelle est la différence entre le filtre PCT et la membrane OI ?

Le filtre PCT élimine les grosses particules comme le sable et la rouille, tandis que la membrane osmose inverse (OI) filtre à 0,0001 µm et élimine bactéries, virus, métaux lourds et pesticides.

À quelle fréquence faut-il remplacer les cartouches ?

La cartouche PCT doit être remplacée tous les 6 à 12 mois et la membrane OI tous les 24 mois. Surveillez le voyant de durée de vie et remplacez plus tôt si le débit baisse ou le TDS augmente.

Que faire si le débit d'eau est très faible ?

Vérifiez que le tube PE n'est pas plié, que la vanne d'arrivée est ouverte, que la pression d'eau est suffisante (0,1-0,4 MPa) et que les cartouches ne sont pas obstruées. Si le problème persiste, remplacez la cartouche PCT.

L'appareil ne s'allume pas, que faire ?

Vérifiez l'alimentation électrique (100-240 V) et l'adaptateur. Si tout est en ordre, rebranchez l'appareil. Si le problème persiste, contactez un professionnel.

Comment installer le raccordement à l'eau ?

Fermez la vanne d'admission, installez la vanne en T sur le robinet ou le flexible d'arrivée, puis connectez le tube PE de la vanne à l'entrée d'eau de l'appareil. Scellez les filetages avec du ruban téflon pour éviter les fuites.

L'eau a un mauvais goût, que faire ?

Si l'appareil n'a pas été utilisé longtemps, rincez les cartouches pendant 5 minutes. Si le goût persiste, remplacez les cartouches. Vérifiez aussi la qualité de l'eau du robinet.

L'appareil fait un bruit anormal, est-ce normal ?

Un léger bourdonnement de la pompe est normal. Si le bruit est fort, vérifiez la tension, la pression d'eau (trop faible), et l'adaptateur. Si nécessaire, faites appel à un professionnel.

Comment remplacer les cartouches ?

Coupez l'eau et l'électricité, ouvrez le robinet pour vider la pression. Retirez le couvercle, dévissez les cartouches usagées (une par une) et insérez les nouvelles en tournant dans le sens horaire. Remettez le couvercle.

Puis-je installer l'appareil moi-même ?

L'installation nécessite de percer l'évier (∅ 29 mm) et de raccorder l'eau. Si vous n'êtes pas bricoleur, faites appel à un professionnel qualifié. L'appareil ne doit être installé que par du personnel agréé.

Que faire si le voyant d'erreur devient rouge ?

Le voyant rouge indique un dysfonctionnement (ex : filtration continue pendant 30 min). Coupez l'alimentation et l'eau, vérifiez les cartouches et les connexions. Redémarrez après résolution. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI PureLine Klarstein

Filtre à eau sous évier

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les consignes suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit.

Consignes de sécurité 30

Présentation de l'appareil 31

Installation 32

Installation de la cartouche 33

Installation du raccordement à l'eau et de l'évacuation de l'eau 34

Utilisation 35

Maintenance 36

Résolution des problèmes 37

Schémas techniques 39

Informations sur le recyclage 40

Fabricant et importateur (UK) 40

FICHE TECHNIQUE

Numéro d'article	1004550610045507	10045508,10045509	10045510,10045511
Alimentation 100-240 V ~ 50/60 Hz
Puissance consommée	70 W 90 W	110 W
Pression d'eau 0,1-0,4 MPa
Débit d'eau potable	1,3 l/min 1,56	l/min 2,0 l/min
Conditions environnementales	Température ambiante 4-40 °CHumidité ambiante.90%
Source d'eau Approvisionnement en eau municipale
Taille de l'appareil 415 x 135 x	375 mm

Consignes de sécurité

• N'utilisez pas d'autres accessoires non approuvés par le fabricant pour éviter d'endommager les appareils.
• Veuillez vérifier la machine et les accessoires inclus avant l'installation.
• Les enfants ne sont autorisés à nettoyer et entretenir l'appareil que sous surveillance.
• En cas de dysfonctionnement, veuillez couper immédiatement l'alimentation, fermer la vanne d'arrivée d'eau et ne pas faire fonctionner l'appareil.
• Cet appareil ne peut être réparé que par du personnel spécialisé agréé.
• La capacité de production d'eau pure dépend de la qualité, de la pression et de la température de l'eau fournie. Des valeurs anormales entraînent un débit inférieur.
• Évitez l'exposition à l'ensoleillement direct.
• Ne pas installer en dessous de 4 °C.
• Ne pas placer à proximité de substances inflammables et explosives.
• Si des erreurs se produisent, coupez immédiatement l'alimentation en électricité et en eau.
• Ne démontez pas l'appareil sans l'aide d'un personnel professionnel pour éviter les fuites ou les dommages de l'appareil.
• Utilisez l'appareil à une température entre 4 et 40 °C.
• Veuillez couper l'alimentation en eau et en électricité si vous n'utilisez pas l'appareil pendant plus de 24 heures.
• Utilisez uniquement les accessoires et les cartouches filtrantes d'origine fournis par le fabricant pour garantir le bon fonctionnement de l'appareil.
• Cet appareil ne peut être réparé et entretenu que par du personnel spécialisé agréé.

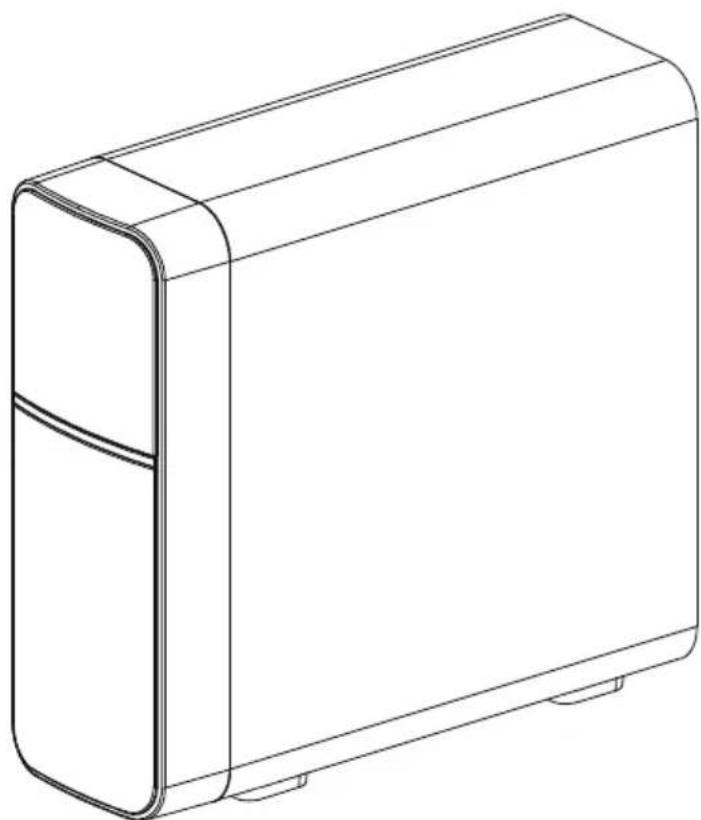

Présentation de l'appareil

Étape 1 : filtre PCT : élimine la saleté, la corrosion, les sédiments, les vers rouges, le sable et d'autres particules physiques pour protéger la membrane OI.

Étape 2 : Membrane OI : La membrane d'osmose inverse avec une précision de filtre de 0,0001 µm élimine les bactéries, les virus, les antibiotiques et autres substances nocives, les métaux lourds et les résidus de pesticides de l'eau.

Si le TDS de l'eau potable augmente rapidement, changez rapidement la membrane OI.

Ce système ne peut être installé que par du personnel agréé et qualifié. Veuillez vérifier la machine et les accessoires inclus avant l'installation.

Condition préalable à l'installation

1. L'appareil est équipé d'une pompe de surpression et ne doit fonctionner qu'avec de l'eau du robinet.
2. Veuillez utiliser le bon adaptateur pour la tension 100 V-240 V.
3. Assurez-vous que l'emplacement est propre et à l'abri de la lumière directe du soleil, d'une forte humidité, de matériaux inflammables, d'explosifs ou d'équipements électriques dangereux.

Attention : par sécurité, lors du perçage, assurez-vous qu'il n'y a pas de conduites d'eau, d'électricité et de gaz cachées.

Branchement du raccord rapide

Les raccords à déconnexion rapide se fixent à l'entrée et à la sortie de la machine. Un connecteur rapide est un connecteur qui s'installe et se serre rapidement et sans outils.

1. Tout d'abord, tirez le clip Ω sur le connecteur, faites glisser l'anneau en plastique mobile sur le connecteur et fixez-le sur le connecteur pour déplacer le piston en plastique ou le tube PE.
2. Insérez le tube PE dans l'extrémité du connecteur et tirez légèrement pour créer un espace entre l'anneau en plastique mobile et le connecteur. Enfin, insérez la pince Ω dans l'espace.
3. Lorsque vous retirez le tube PE du raccord rapide, retirez d'abord la pince Ω. Faites glisser l'anneau en plastique souple sur le connecteur pour le fixer. Vous pouvez ensuite retirer le tube PE.

Déconnexion et connexion du tube PE et du raccord rapide

Desserrez la pince Ω, coupez le tube PE à une extrémité lisse et insérez-le dans le connecteur rapide. Tirez ensuite doucement pour vérifier que le tube PE est bien scellé par le joint torique du connecteur rapide. Enfin, insérez la pince pour maintenir le tube en place.

Pour débrancher

Retirez la pince Ω bleue. Reliez la bague en plastique au connecteur. Vous pouvez ensuite retirer le tube PE.

1. Retirez la cartouche de l'emballage. Retirez l'emballage extérieur en plastique.
2. Insérez la cartouche dans l'ouverture de l'appareil. Tournez dans le sens des aiguilles d'une montre pour vous connecter au tuyau d'eau. Insérez la cartouche dans l'appareil comme indiqué.

Membrane OI

Placez l'appareil sur une surface plane et stable.

1. Installation d'une vanne en t pour l'arrivée d'eau

Nettoyez la zone d'installation, fermez la vanne d'admission, détachez le robinet ou la vanne d'angle, connectez la vanne en T et connectez-la au robinet ou à la vanne d'angle d'origine.

Attention : Le raccord fileté doit être scellé avec un ruban adhésif ou un joint torique pour éviter les fuites.

2. Connexion de l'arrivée d'eau :

Connectez un côté du tube PE à la vanne d'arrivée d'eau et l'autre côté au raccord d'arrivée d'eau de la machine.

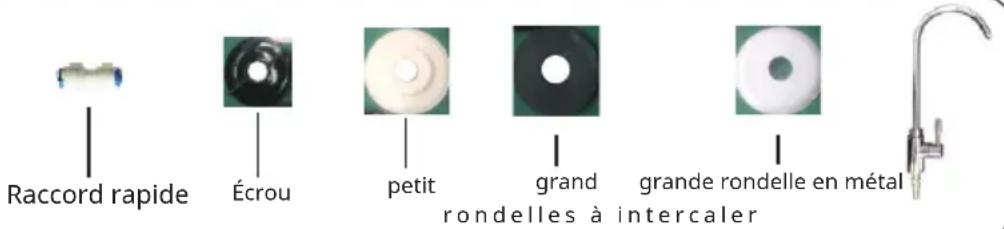

3. Installation du robinet

Selon la position souhaitée du robinet, percez un trou de ∅ 29 mm dans l'évier en inox. Installez ensuite le robinet.

4. Branchement d'un raccordement à l'eau potable

Connectez-vous directement à la barre de liaison du robinet, coupez le tube PE 1/4" à une longueur appropriée, insérez un côté dans le raccord rapide et branchez l'autre côté au port d'eau potable de la machine.

5. Branchement du raccordement à l'eau

Prenez un tube PE 1/4" approprié pour le brancher au raccord de vidange d'eau sur la machine, et connectez l'autre côté à la conduite de vidange et fixez le tube PE pour éviter les gouttes.

6. Rincer la cartouche

Insérez toutes les cartouches avant le processus de rinçage.

Rinçage de la cartouche filtre PCT : Après l'installation, ouvrez le robinet pour rincer le filtre PCT environ 10 à 20 minutes jusqu'à ce que l'eau soit propre, puis fermez le robinet.

Attention

1. Si l'eau ne sort pas du robinet, veuillez vérifier l'alimentation électrique.
2. Rincez les cartouches filtrantes conformément aux instructions avant de les utiliser pour la première fois.

Conseils généraux

Lorsque vous utilisez l'appareil pour la première fois, veuillez ouvrir le robinet et la vanne d'admission. Si de l'eau sort du robinet, fermez le robinet pendant 30 minutes et vérifiez l'absence de fuites. S'il n'y a pas de fuites, vous pouvez utiliser l'appareil normalement. En mode utilisateur normal, laissez l'appareil branché et ouvrez et fermez le robinet d'eau.

Si vous utilisez à nouveau l'appareil après une longue période, veuillez ouvrir le robinet et rincer les cartouches conformément aux instructions.

Utilisation

La machine est équipée d'un voyant LED, lors de la connexion de l'alimentation électrique, l'appareil sonne une fois et entre en mode de rinçage.

1. Rinçage

1. Rinçage automatique : Chaque fois que l'appareil est connecté au secteur, le système est automatiquement rincé. Si la machine n'est pas utilisée pendant plus de 72 heures, le système sera rincé automatiquement.
2. Pendant le rinçage, la pompe de surpression, l'électrovanne d'entrée et de sortie d'eau fonctionnent. Le rinçage dure 15 secondes. Ceci s'affiche sur le panneau de contrôle avant.
3. Si vous appuyez une fois sur la touche « Select », l'appareil effectue un rinçage pendant 30 secondes.

2. Nettoyage

Ouvrez le robinet d'eau et commencez à filtrer, l'électrovanne d'arrivée d'eau et la pompe de surpression se mettent en marche, ceci s'affiche sur le panneau avant.

3. Message d'erreur

Si vous filtrez ou rincez en continu pendant 30 minutes, le voyant d'erreur passe au rouge et vibre pendant 6 secondes jusqu'à ce que le problème soit résolu et que l'alimentation soit rétablie.

4. Durée de vie de la cartouche

La durée de vie du filtre est affichée sur le panneau avant. Avec le temps et l'utilisation, les barres deviendront de plus en plus petites. Lorsque la dernière barre est atteinte, une alarme retentit pendant 10 secondes. Ensuite, une alarme se déclenche 3 fois toutes les demi-heures.

5. Remplacement de la cartouche

Appuyez sur la touche « Reset » pendant 3 secondes jusqu'à entendre une tonalité. Vous êtes maintenant en mode de remplacement. Pour basculer entre les cartouches, appuyez une fois sur « Select ». Sélectionnez la cartouche filtrante à changer et appuyez sur la touche « Reset » pendant 3 secondes jusqu'à entendre un bip.

Maintenance

Il est temps de changer la cartouche

Cartouche Filtres PCT Membrane OI
C'est le moment de remplacer	tous les 6-12 mois 24 mois

Attention

• En fonction de la qualité de l'eau d'admission, veuillez changer le 1er étage de la cartouche filtrante selon les besoins.
• Si le TDS (nombre de particules dissoutes) dans l'eau potable augmente rapidement, la membrane doit être changée rapidement.

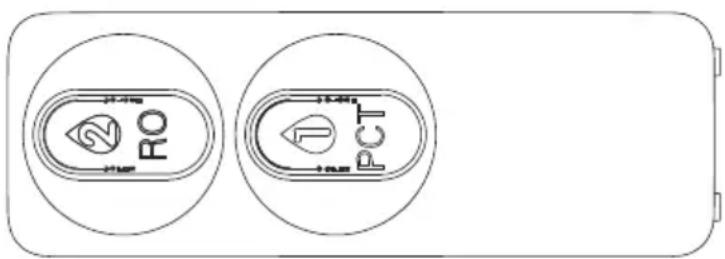

Remplacement des cartouches

Veuillez changer les cartouches régulièrement pour assurer une filtration efficace et efficiente.

1. Coupez l'alimentation en eau, débranchez l'alimentation électrique et ouvrez le robinet jusqu'à ce que l'eau cesse de couler. Retirez le couvercle et mettez-le de côté. Retirez et installez les cartouches comme indiqué.

Attention : Veuillez remplacer les cartouches une par une et faire attention à bien les positionner. La durée de vie de la cartouche varie selon la région, la qualité de l'eau, la saison et la durée d'utilisation. Veuillez les remplacer à temps en fonction de votre utilisation réelle.

Maintenance de l'appareil

N'utilisez pas de savon, de détergent ou de solvants hautement volatils tels que du diluant, de la benzine et de l'alcool pour nettoyer l'appareil, car cela pourrait provoquer des fissures et une décoloration. Ne nettoyez pas l'appareil directement dans l'eau.

Résolution des problèmes

Problème fréquent Cause possible Solution proposée
Très peu ou pas de débit d'eau.	Le tube PE est plié. Redressez le tube.
	La vanne d'arrivée d'eau en T est fermée.	En attente d'approvisionnement en eau.
	L'alimentation en eau est bloquée.	En attente d'approvisionnement en eau.
	La cartouche filtrante PP+C est bouchée.	Remplacez la cartouche.
	La pression d'eau est trop faible.	Activez l'augmentation de la pression de l'eau.
	La température de l'eau potable est inférieure à celle souhaitée.	Augmentez la température de l'eau potable.
L'appareil ne fonctionne pas.	Problème électrique. Vérifiez l'alimentation électrique.
	L'efficacité de l'adaptateur diminue.	Remplacez l'adaptateur.
	L'appareil n'a pas assez d'eau.	Vérifiez l'alimentation en eau. Si l'alimentation en eau est correcte, rebranchez l'alimentation électrique.
Le goût de l'eau est anormal.	L'appareil n'a pas été utilisé depuis longtemps.	Rincez la cartouche pendant 5 minutes. Si cela ne résout pas le problème, remplacez les cartouches.
	Mauvaise qualité de l'eau du robinet.	Vérifiez la qualité de l'eau du robinet.
	Les cartouches filtrantes n'ont pas été remplacées depuis longtemps.	Remplacez les car-touches.
Fonctionnement bruyant de la machine	La puissance et la tension ne correspondent pas.	Faites appel à des professionnels pour vérifier et réparer.
	La pression d'eau est trop faible.	Augmenter la pression de l'eau courante.
	L'adaptateur est défectueux.	Faites appel à des professionnels pour vérifier et réparer.
	Panne de la pompe à eau.	Faites appel à des professionnels pour vérifier et réparer.

Schémas techniques

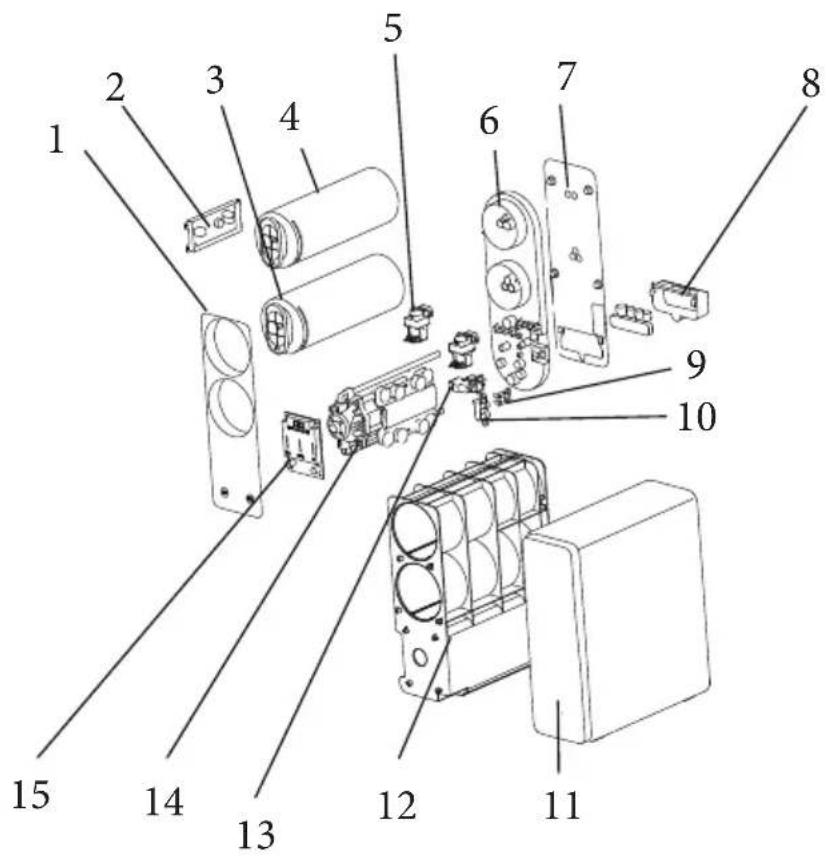

Vue éclatée

1 Panneau frontal 2 Panneau de commande 3 Cartouche PCT 4 Membrane OI 5 Électrovanne d'admission 6 Plaque à eau intégrée 7 Plaque de fond 8 Cache de tableau de bord 9 Alimentation électrique 10 Clapet anti-retour 11 Boîtier externe 12 Corps de cadre 13 Vanne haute pression 14 Pompe de surpression 15 Affichage

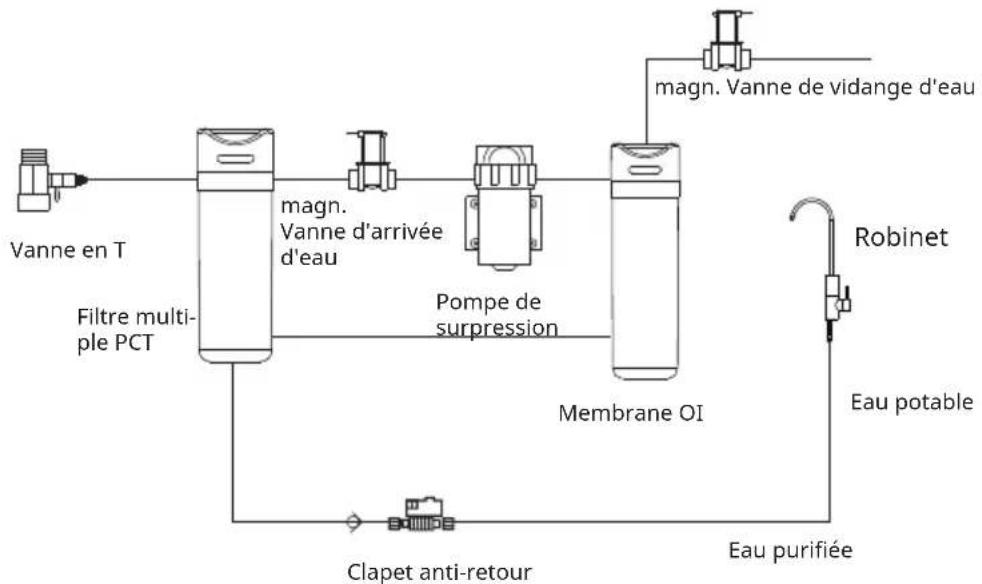

Schéma fonctionnel électrique

Informations sur le recyclage

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniqu Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

Ce produit contient des piles. S'il existe une réglementation pour l'élimination ou le recyclage des piles dans votre pays, vous ne devez pas les jeter avec les ordures ménagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usagé

Fabricant et importateur (UK)

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
