PureLine - Filtro acqua Klarstein - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo PureLine Klarstein in formato PDF.
| Tipo di prodotto | Filtro acqua sottolavello con osmosi inversa |
| Marca | Klarstein |
| Modello | PureLine |
| Numeri articolo | 10045506, 10045507, 10045508, 10045509, 10045510, 10045511 |
| Alimentazione | 100-240 V ~ 50/60 Hz |
| Potenza consumata | 70 W / 90 W / 110 W a seconda del modello |
| Pressione dell'acqua | 0,1 - 0,4 MPa |
| Portata di acqua potabile | 1,3 / 1,56 / 2,0 l/min a seconda del modello |
| Dimensioni (L x P x A) | 415 x 135 x 375 mm |
| Condizioni ambientali | Temperatura ambiente 4-40 °C, umidità max. 90% |
| Fonte d'acqua | Approvvigionamento idrico comunale (acqua del rubinetto) |
| Fasi di filtrazione | 1. Filtro PCT (sedimenti), 2. Membrana osmosi inversa (0,0001 µm) |
| Capacità di produzione di acqua pura | Fino a 2,0 l/min |
| Durata della cartuccia PCT | 6-12 mesi a seconda della qualità dell'acqua |
| Durata della membrana OI | 24 mesi (da sostituire se TDS aumenta rapidamente) |
| Funzioni speciali | Risciacquo automatico ogni 72h, pompa di sovrapressione, indicatore LED della durata |
| Installazione | Sottolavello, richiede foratura per rubinetto (∅ 29 mm), raccordi rapidi |
| Manutenzione | Pulire con un panno morbido, senza solventi. Sciacquare le cartucce dopo lungo inutilizzo |
| Sicurezza | Tagliare acqua ed elettricità se inutilizzato >24h. Non esporre al gelo. Riparazione solo da professionista |
| Accessori inclusi | Cartucce filtranti, valvola a T, tubo PE 1/4", rubinetto, raccordi rapidi |
Domande frequenti - PureLine Klarstein
Domande degli utenti su PureLine Klarstein
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Filtro acqua in formato PDF gratuitamente! Trova il tuo manuale PureLine - Klarstein e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PureLine del marchio Klarstein.
MANUALE UTENTE PureLine Klarstein
Filtro per l'acqua sottolavello
La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.
Avvertenze di sicurezza 42
Introduzione al dispositivo 43
Installazione 44
Installazione della cartuccia 45
Installazione del collegamento idrico e dello scarico dell'acqua 46
Utilizzo 47
Manutenzione 49
Risoluzione dei problemi 50
Disegni tecnici 52
Avviso di smaltimento 53
Produttore e importatore (UK) 53
DATI TECNICI
| Numero articolo | 1004550610045507 | 10045508,10045509 | 10045510,10045511 |
| Alimentazione 100-240 V~ 50/60 Hz | |||
| Potenza assorbita | 70 W 90 W | 110 W | |
| Pressione dell'acqua 0,1-0.4 MPa | |||
| Quantità di erogazionedell'acqua potabile | 1,3 l/minuto 1, | 56 l/minuto 2,0 l/ | minuto |
| Condizioni dell'ambiente Temperatura ambiente 4-40 °CUmidità dell'ambiente 90% | |||
| Fonte d'acqua Approvvigionamento idrico comunale | |||
| Dimensioni del dispositivo 415 x 135 x 375 mm | |||
AVVERTENZE DI SICUREZZA
- Per evitare danni al dispositivo, non utilizzare accessori diversi da quelli approvati dal produttore.
- Controllare il dispositivo e gli accessori in dotazione prima dell'installazione.
- I bambini possono manutenere il dispositivo solo con la dovuta supervisione di un adulto responsabile.
- Se ci sono malfunzionamenti, scollegare subito l'alimentazione, chiudere la valvola di afflusso dell'acqua e non lasciare in funzione il dispositivo.
- Questo dispositivo può essere riparato solo da personale tecnico autorizzato.
- La capacità di produzione di acqua filtrata dipende dalla qualità, dalla pressione e dalla temperatura dell'acqua in ingresso. Valori anomali comportano un flusso inferiore.#
- Evitare l'esposizione diretta alla luce del sole.
- Non esporre il dispositivo a temperature sotto 4 °C.
- Non posizionare il dispositivo vicino a sostanze esplosive e infiammabili.
- Se compaiono errori durante il funzionamento, interrompere immediatamente l'alimentazione elettrica e l'approvvigionamento idrico.
- Tenere lontano dai bambini.
- Non smontare il dispositivo senza il supporto di personale tecnico, in modo da evitare perdite o danni.
- Utilizzare il dispositivo a una temperatura compresa tra 4 e 40 °C.
- Se il dispositivo non viene utilizzato per oltre 24 ore, interrompere l'alimentazione elettrica e l'approvvigionamento idrico.
- Utilizzare solo gli accessori in dotazione e cartucce originali del produttore, in modo da garantire un funzionamento ineccepibile del dispositivo.
- Il dispositivo può essere riparato e manutenuto solo da personale tecnico autorizzato.

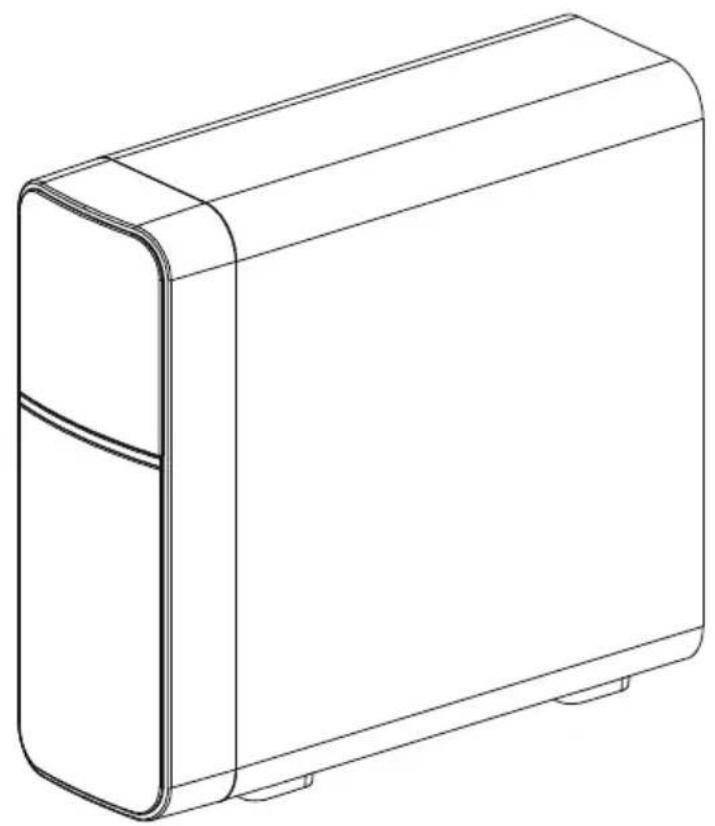

INTRODUZIONE AL DISPOSITIVO
Livello 1: PCT filtro: rimuove sporco, corrosione, sedimenti, vermi rossi, sabbia e altre particelle fisiche per proteggere la membrana RO.
Livello 2: membrana RO: la membrana di osmosi inversa, con una precisione del filtro di 0,0001 µm, elimina dall'acqua batteri, virus, antibiotici e altre sostanze dannose, metalli pesanti e residui di pesticidi.
Se il valore TDS dell'acqua potabile aumenta rapidamente, è necessario sostituire la membrana RO in tempi brevi.
Questo impianto deve essere installato da personale esperto e autorizzato.
Controllare gli accessori in dotazione prima dell'installazione.
Prerequisiti per l'installazione
- Il dispositivo è dotato di una pompa booster e può essere utilizzato solo con acqua del rubinetto.
- Utilizzare l'adattatore corretto per la tensione da 100 V-240 V.
- Assicurarsi che il luogo di posizionamento sia pulito, al riparo da luce del sole diretta, umidità elevata e lontano da sostanze esplosive e infiammabili o dispositivi elettrici pericolosi.
Attenzione: quando si realizzano i fori con il trapano, procedere sempre con la massima cautela e assicurarsi che non ci siano condotti dell'acqua, della corrente o del gas.
Collegare l'attacco rapido
Gli attacchi rapidi vengono installati sui punti di ingresso e uscita del dispositivo. Un attacco rapido è un connettore che può essere installato velocemente e senza attrezzi.
- Prima di tutto, togliere la clip Ω dall'attacco, posizionare l'anello di plastica mobile e fissarlo sull'attacco per spostare il pistone in plastica o il tubo in polietilene.
- Inserire il tubo in polietilene nell'estremità dell'attacco e tirarlo leggermente, in modo da creare una fessura tra l'anello di plastica mobile e l'attacco. Inserire poi la clip Ω nella fessura.
- Quando si stacca il tubo in polietilene dall'attacco rapido, togliere prima la clip Ω. Far scorrere l'anello di plastica mobile sull'attacco per fissarlo. Ora è possibile tirare fuori il tubo in polietilene.
Collegare e scollegare il tubo in polietilene dall'attacco rapido
Staccare la clip Ω, accorciare il tubo in polietilene, in modo da ottenere un'estremità liscia, e inserirlo nell'attacco rapido. Tirare leggermente per assicurarsi che il tubo in polietilene sia sigillato in modo sicuro nell'o-ring dell'attacco rapido. Infine, posizionare la clip per assicurare il fissaggio del tubo.
Scollegare
Staccare la clip Ω. Collegare l'anello di plastica all'attacco. Tirare fuori il tubo in polietilene.
INSTALLAZIONE DELLA CARTUCCIA
- Togliere la cartuccia dal cartone. Rimuovere l'imballaggio di plastica esterno.
- Inserire la cartuccia nell'apertura del dispositivo. Girarla in senso orario per collegarla al condotto dell'acqua. Posizionare la cartuccia nel dispositivo come mostrato in immagine.
Membrana RO
INSTALLAZIONE DEL COLLEGAMENTO IDRICO E DELLO SCARICO DELL'ACQUA
Luogo di posizionamento
Posizionare il dispositivo su una superfi cie piana e stabile.
1. Installazione della valvola a T per l'affl usso dell'acqua
Pulire l'area per l'installazione, chiudere la valvola di affl usso, staccare il rubinetto o la valvola angolare, installare la valvola a T e collegarla con il rubinetto originario o la valvola angolare.
Attenzione: il collegamento della fi lettatura deve essere sigillato con un nastro o un o-ring, in modo da evitare perdite.
2. Collegamento dell'affi usso dell'acqua
Collegare un lato del tubo in polietilene con la valvola di affl usso dell'acqua e l'altro lato con il collegamento di affl usso dell'acqua del dispositivo.

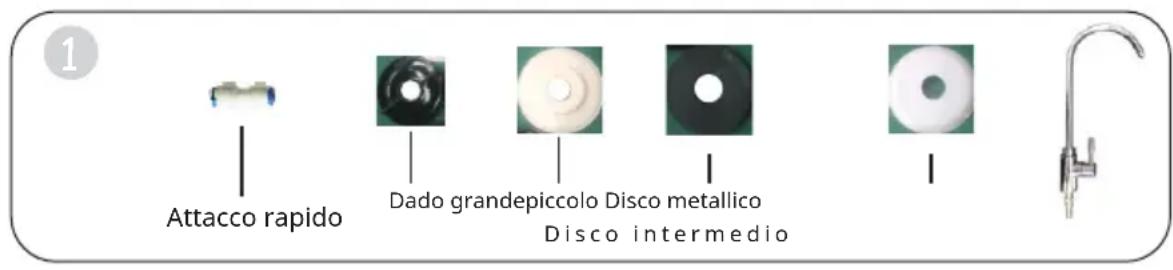

3. Installazione del rubinetto dell'acqua
In base alla posizione desiderata per il rubinetto dell'acqua, realizzare un foro da 29 mm di diametro nel lavandino di acciaio inox. Fissare poi il rubinetto dell'acqua.
4. Realizzare il collegamento all'acqua potabile
Fissare direttamente l'asta di collegamento del rubinetto dell'acqua, tagliare il tubo in polietilene da 1/4" a una lunghezza adeguata, inserire un lato nell'attacco rapido e collegare l'altro lato all'attacco dell'acqua potabile del dispositivo.
5. Realizzare il collegamento per lo scarico dell'acqua
Prendere un tubo in polietilene da 1/4" per collegarlo all'attacco dello scarico dell'acqua del dispositivo, collegare l'altro lato al condotto di scarico e fissare il tubo in polietilene per evitare gocciolamenti.
6. Sciacquare le cartucce
Prima della procedura di risciacquo, inserire tutte le cartucce.
Risciacquare la cartuccia PCT: dopo averla posizionata, aprire il rubinetto dell'acqua per sciacquare il filtro PCT per circa 10-20 minuti fino a quando l'acqua è pulita e chiudere poi il rubinetto.
Attenzione
- Se non esce acqua dal rubinetto, controllare l'alimentazione elettrica.
- Prima dell'utilizzo, sciacquare le cartucce rispettando le istruzioni.
UTILIZZO
Istruzioni generiche
Quando si utilizza il dispositivo per la prima volta, aprire il rubinetto dell'acqua e la valvola di afflusso. Quando l'acqua esce dal rubinetto, chiuderlo per 30 minuti e controllare se ci sono perdite. Se non ci sono perdite, è possibile utilizzare normalmente il dispositivo. In modalità normale, lasciare il dispositivo collegato alla rete elettrica e aprire e chiudere il rubinetto.
Se si torna a utilizzare il dispositivo dopo una lunga pausa, aprire il rubinetto e sciacquare le cartucce seguendo le istruzioni.
Utilizzo
Il dispositivo è dotato di uno schermo LED. Quando si attiva l'alimentazione, il dispositivo emette un segnale acustico e passa alla modalità di risciacquo.
1. Risciacquo
- Risciacquo automatico: ogni volta che si collega il dispositivo all'alimentazione, l'impianto viene risciacquato automaticamente. Se il dispositivo non viene utilizzato per oltre 72 ore, l'impianto viene risciacquato automaticamente.
- Durante il risciacquo, sono in funzione la pompa booster, la valvola magnetica per l'afflusso dell'acqua e lo scarico dell'acqua. Il risciacquo dura 15 secondi. Questo viene indicato sul frontale di controllo.
- Se si preme "Select" una volta, il dispositivo risciacqua per 30 secondi.
2. Pulizia
Aprire il rubinetto dell'acqua e iniziare il filtraggio. La valvola magnetica per l'afflusso dell'acqua e la pompa booster entrano in funzione. Questo viene indicato sul frontale di controllo.
3. Messaggio di errore
Se si filtra o risciacqua ininterrottamente per 30 minuti, l'indicazione degli errori si illumina di rosso e viene emesso un segnale acustico per 6 secondi, fino a quando il problema viene risolto e l'alimentazione viene riattivata.
4. Vita utile delle cartucce
La vita utile del filtro viene indicata sul frontale di controllo. Col passare del tempo e degli utilizzi, le barre diventano sempre più piccole. Quando si raggiunge l'ultima barra, viene emesso un allarme per 10 secondi. L'allarme viene poi attivato 3 volte ogni mezz'ora.
5. Sostituire le cartucce
Premere "Reset" per 3 secondi, fino a quando viene emesso un segnale acustico. Ci si trova ora nella modalità di sostituzione. Per passare da una cartuccia all'altra, premere una volta "Select". Scegliere la cartuccia da cambiare e premere "Reset" per 3 secondi, fino a quando viene emesso un segnale acustico.
MANUTENZIONE
È giunto il momento di cambiare la cartuccia
| Cartuccia Filtro PCT Membrana RO | |
| Momento per la sostituzione | Ogni 6-12 mesi 24 mesi |
Attenzione
- Cambiare il 1° livello della cartuccia in base alla qualità dell'acqua in ingresso.
- Se il valore TDS (quantità di particelle dissolte) dell'acqua potabile aumenta rapidamente, è necessario sostituire la membrana RO in tempi brevi.
Sostituire le cartucce
Sostituire regolarmente le cartucce per garantire un filtraggio efficace ed efficiente
- Chiudere l'afflusso d'acqua, interrompere l'alimentazione elettrica e aprire il rubinetto fino all'arresto dell'acqua. Togliere il coperchio e metterlo da parte. Rimuovere e installare le cartucce come descritto.
Attenzione: sostituire le cartucce in successione e assicurarsi che siano posizionate correttamente. La vita utile delle cartucce dipende dalla regione, dalla qualità dell'acqua, dalla stagione e dalla durata di utilizzo. Sostituirle al momento giusto in base all'uso effettivo.
Manutenzione del dispositivo
Per pulire il dispositivo, non utilizzare sapone, detergenti o solventi altamente volatili, come diluente, benzina o alcool, dato che possono causare crepe e scolorimenti. Non lavare il dispositivo direttamente con acqua.
RISOLUZIONE DEI PROBLEMI
| Frequenti malfunzionamenti | Possibile causa Soluzioni | consigliate |
| Flusso d'acqua basso o assente. | Il tubo in polietilene è piegato. | Raddrizzare il tubo. |
| La valvola a T di afflusso dell'acqua è chiusa. | Attendere che l'ac-qua fluisca. | |
| L'afflusso d'acqua è bloccato. | Attendere che l'ac-qua fluisca. | |
| La cartuccia PP+C è otturata. | Sostituire la cartuccia. | |
| La pressione dell'ac-qua è bassa. | Attivare il booster della pressione dell'acqua. | |
| La temperatura dell'acqua potabile è inferiore a quanto desiderato. | Aumentare la tem- peratura dell'acqua potabile. | |
| Il dispositivo non funziona. | Guasto elettrico. Controllare l'alimen-tazione elettrica. | |
| Il rendimento dell'a-dattatore diminuisce. | Sostituire l'adattatore. | |
| Il dispositivo ha un afflusso d'acqua limitato. | Controllare l'afflusso dell'acqua. Se l'affusso dell'acqua non presenta problemi, collegare nuovamen-te l'alimentazione elettrica. | |
| Il sapore dell'ac-qua è insolito. | Il dispositivo non è stato utilizzato a lungo. | Sciacquare per 5 minuti le cartucce. Se il problema persiste, sostituire le cartucce. |
| Cattiva qualità dell'acqua del rubinetto. | Controllare la qualità dell'acqua del rubinetto. | |
| Le cartucce non sono state cambiate per lunghi periodi. | Sostituire le cartucce. | |
| Rumori durante il funzionamento del dispositivo. | Potenza e tensione non corrispondono. | Contattare un tecnico specializzato per ispezione e riparazione. |
| La pressione del condotto è troppo bassa. | Aumentare la pres-sione del condotto. | |
| L'adattatore è guasto. Contattare un tecnico specializzato per ispezione e riparazione. | ||
| La pompa dell'acqua non funziona. | Contattare un tecnico specializzato per ispezione e riparazione. | |
DISEGNI TECNICI

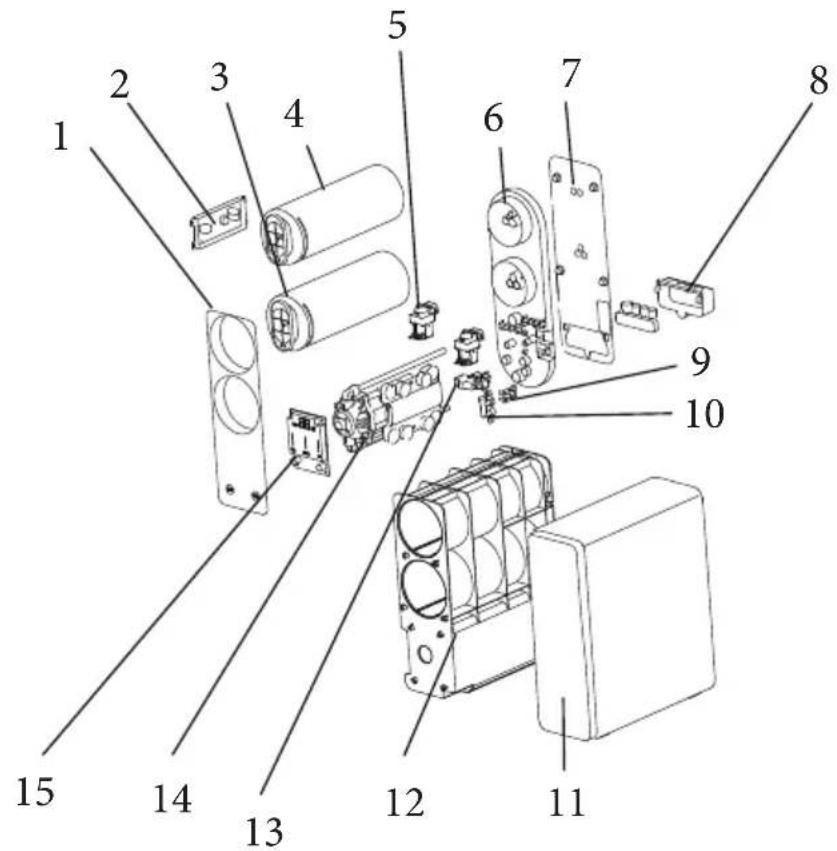

Disegno esploso dei componenti
1 Pannello frontale
2 Pannello di controllo
3 Cartuccia PCT
4 Membrana RO
5 Valvola magnetica di afflusso
6 Pannello per l'acqua integrato
7 Pannello di base
8 Copertura dei
raccordi
9 Basamento per
l'alimentazione
10 Valvola di non ritorno
11 Alloggiamento esterno
12 Corpo del telaio
13 Valvola ad alta pressione
14 Pompa booster
15 Display

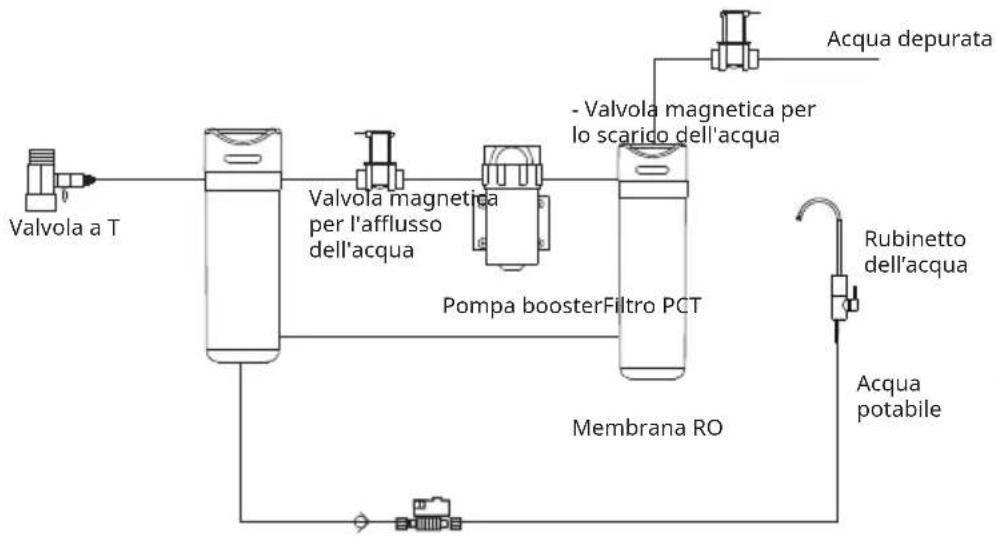

Schema di funzionamento elettrico
Valvola di non ritorno
