BEDIENUNGSANLEITUNG PureLine Klarstein

Untertisch-Wasserfilter

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Einführung in das Gerät 5

Installation 6

Installation der Kartusche 7

Installation von Wasseranschlusses und Wasserablass 8

Benutzung 9

Wartung 11

Fehlerbehebung 12

Technische Zeichnungen 14

Hinweise zur Entsorgung 15

Hersteller & Importeur (UK) 15

English 17

Français 29

Italiano 41

Español 55

TECHNISCHE DATEN

Artikelnummer	1004550610045507	10045508,10045509	10045510,10045511
Stromversorgung 100-240 V~	50/60 Hz
Leistungsaufnahme	70 W 90 W	110 W
Wasserdruck 0,1-0.4 MPa
Trinwasserausgaberate	1,3 l/min 1,56	l/min 2,0 l/min
Umgebungsbedingungen Umgebungstemperatur 4-40 °CUmgebungsfeuchtigkeit 90%
Wasserquelle Kommunale Wasserversorgung
Gerätegröße 415x135x375 mm

SICHERHEITSHINWEISE

• Verwenden Sie kein anderes Zubehör, das nicht vom Hersteller zugelassen ist, um eine Beschädigung der Geräte zu vermeiden.
• Bitte überprüfen Sie die Maschine und das mitgelieferte Zubehör vor der Installation.
• Kinder dürfen das Gerät nur unter Aufsicht von Erziehungsberechtigten warten.
• Wenn Störungen auftreten, schalten Sie bitte sofort den Strom ab, schließen Sie das Wassereinlassventil und lassen Sie das Gerät nicht in Betrieb.
• Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
• Die Produktionskapazität von reinem Wasser ist abhängig von der Qualität, dem Druck und der Temperatur des zugeführten Wassers. Abnormale Werte führen zu einer geringeren Durchflussmenge.#
• Vermeiden Sie direkte Sonneneinstrahlung.
• Nicht unter 4 °C aufstellen.
• Nicht in der Nähe von brennbaren und explosiven Stoffen aufstellen.
• Beim Auftreten von Fehlern sofort die Strom- und Wasserversorgung unterbrechen.
  • Von Kindern fernhalten.
• Zerlegen Sie das Gerät nicht ohne Anleitung von Fachpersonal, um ein Auslaufen des Geräts oder Schäden zu vermeiden.
• Verwenden Sie das Gerät bei einer Temperatur von 4-40 °C-.
• Bitte unterbrechen Sie die Wasser- und Stromversorgung, wenn Sie das Gerät länger als 24 Stunden nicht benutzen.
• Verwenden Sie nur mitgeliefertes Zubehör und Kartuschen des Originalherstellers, um eine einwandfreie Funktion des Geräts zu gewährleisten.
• Das Gerät darf nur von Fachpersonal repariert und gewartet werden.

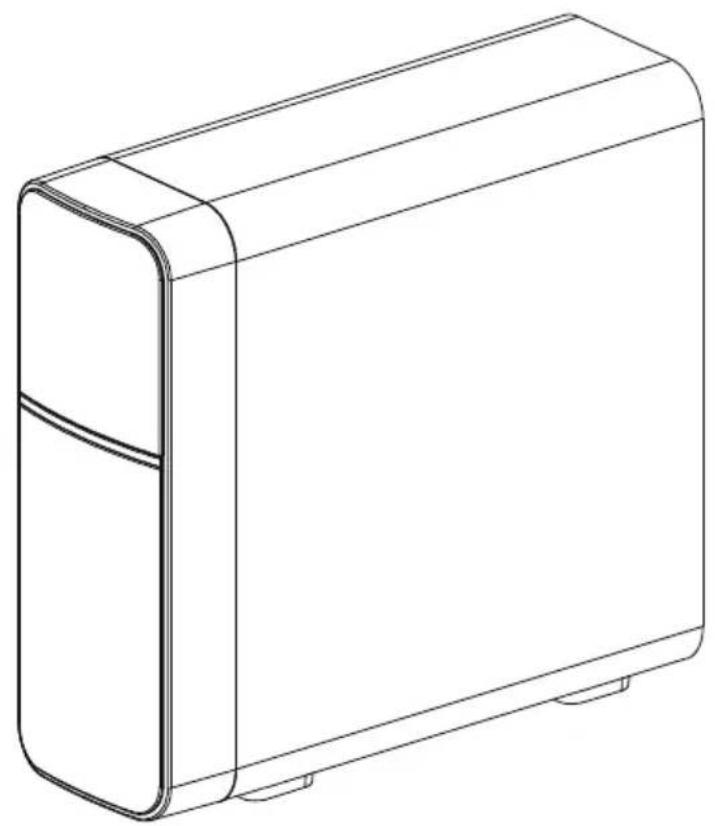

EINFÜHRUNG IN DAS GERÄT

Stufe 1: PCT+Kohlefilter: Entfernt Schmutz, Korrosion, Sediment, rote Würmer, Sand und andere physikalische Partikel zum Schutz der RO-Membran.

Stufe 2: RO-Membran: Die Umkehrosmosemembran mit einer Filtergenauigkeit von 0,0001 µm entfernt Bakterien, Viren, Antibiotika und andere schädliche Substanzen, Schwermetalle und Pestizidrückstände aus dem Wasser.

Wenn der TOS-Wert des Trinkwassers schnell ansteigt, muss die RO-Membran bald gewechselt werden.

Diese Anlage darf nur von autorisiertem und geschultem Personal installiert werden. Bitte überprüfen Sie vor der Installation das mitgelieferte Zubehör.

Voraussetzung für die Installation

1. Das Gerät ist mit einer Druckerhöhungspumpe ausgestattet und darf nur mit Leitungswasser betrieben werden.
2. Bitte verwenden Sie den richtigen Adapter für die Spannung 100 V-240 V.
3. Achten Sie darauf, dass der Aufstellungsort sauber ist und sich nicht in der Nähe von direktem Sonnenlicht, hoher Luftfeuchtigkeit, brennbaren Stoffen, Sprengstoffen oder unsicheren elektrischen Geräten befindet.

Achtung: Bitte achten Sie beim Bohren auf die Sicherheit und vergewissern Sie sich, dass es keine verdeckten Wasser-, Strom- und Gasleitungen gibt.

Anschluss der Schnellkupplung

Schnellkupplungsanschlüsse werden am Ein- und Auslass der Maschine angebracht. Ein Schnellanschluss ist ein Anschluss, der schnell und fest ohne Werkzeug angeschlossen werden kann.

1. Ziehen Sie zunächst die Ω-Schelle am Anschluss heraus, schieben Sie den beweglichen Kunststoffring an den Anschluss und befestigen Sie ihn am Anschluss, um den Kunststoffkolben oder das PE-Rohr zu bewegen.
2. Führen Sie das PE-Rohr in das Ende des Anschlusses ein und ziehen Sie leicht daran, um einen Spalt zwischen dem beweglichen Kunststoffring und dem Anschluss zu schaffen. Zum Schluss die Ω-Schelle in den Spalt einsetzen.
3. Wenn Sie das PE-Rohr von der Schnellkupplung abnehmen, ziehen Sie zuerst die Ω-Schelle heraus. Schieben Sie den beweglichen Kunststoffring auf den Anschluss, um ihn zu befestigen. Dann können Sie das PE-Rohr herausziehen.

Trennen und Verbinden von PE-Rohr und Schnellkupplung

Lösen Sie die Ω -Schelle, kürzen Sie das PE-Rohr, so dass Sie ein glattes Ende erhalten, und stecken Sie es in die Schnellkupplung. Ziehen Sie dann leicht daran, um zu prüfen, ob das PE-Rohr durch den O-Ring im Schnellanschluss sicher abgedichtet ist. Zum Schluss setzen Sie die Schelle ein, um das Rohr in Position zu halten.

blaue Ω Schelle Plastikring Anschluss

2 Nehmen Sie die blaue Schelle ab.

3 PE-Rohr einsetzen

4 Ziehen Sie sanft daran, um eine Lücke zu schaffen

5 Stecken Sie den Clip in die Lücke.

Trennen

Nehmen Sie die Ω-Schelle ab. Verbinden Sie den Plastikring mit dem Anschluss. Ziehen Sie das PE-Rohr heraus.

1 angeschlossene Kupplung

2 Ω-Schelle abnehmen.

3 Plastikring drücken.

4 Das PE-Rohr herausziehen.

INSTALLATION DER KARTUSCHE

1. Nehmen Sie die Kartusche aus dem Karton. Entfernen Sie die äußere Plastikverpackung.
2. Setzen Sie die Kartusche in die Öffnung des Geräts ein. Drehen Sie sie im Uhrzeigersinn, um sie mit der Wasserleitung zu verbinden. Setzen Sie die Kartusche wie abgebildet in das Gerät

RO-Membrane

Stellen Sie das Gerät auf eine ebene und stabile Fläche.

1. Einbau eines T-Ventils für den Wasserzulauf

Reinigen Sie den Installationsbereich, schließen Sie das Einlassventil, nehmen Sie den Wasserhahn oder das Eckventil ab, schließen Sie das T-Ventil an und verbinden Sie es mit dem ursprünglichen Wasserhahn oder Eckventil.

Achtung: Der Anschluss des Gewindes sollte mit einem Band oder einem 0-Ring abgedichtet werden, um Leckagen zu vermeiden.

2. Anschluss des Wasserzulaufs:

Verbinden Sie eine Seite des PE-Rohrs mit dem Wassereinlassventil und die andere Seite mit dem Wassereinlassanschluss der Maschine.

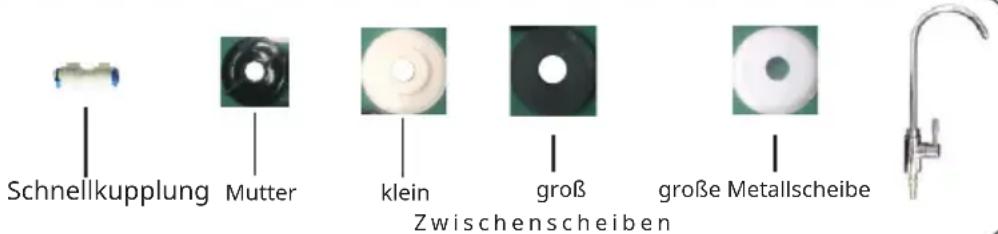

3. Einbau des Wasserhahns

Bohren Sie je nach gewünschter Position des Wasserhahns ein ∅29-mm-Loch in die Edelstahlspüle. Befestigen Sie dann den Wasserhahn.

1

Schnellkupplung Mutter klein groß große Metallscheibe Zwischenscheiben

4. Anschluss eines Trinkwasseranschlusses

Schließen Sie direkt an die Verbindungsstange des Wasserhahns an, schneiden Sie das 1/4" PE-Rohr auf eine geeignete Länge, stecken Sie eine Seite in den Schnellanschluss und verbinden Sie die andere Seite mit dem Anschluss für Trinkwasser an der Maschine.

5. Anschluss des Abwasseranschlusses

Nehmen Sie ein geeignetes 1/4" PE-Rohr, um es mit dem Anschluss für den Wasserabfluss an der Maschine zu verbinden, und schließen Sie die andere Seite an die Abflussleitung an und befestigen Sie das PE-Rohr, um einen Tropfen zu vermeiden.

6. Spülen Sie die Kartusche

Setzen Sie vor dem Spülvorgang alle Kartuschen ein.

Spülen der PCT-Kartusche: Nach dem Einsetzen drehen Sie den Wasserhahn auf, um den PCT-Filter ca. 10-20 Minuten zu spülen, bis das Wasser sauber ist, dann drehen Sie den Wasserhahn zu.

Achtung

1. Wenn kein Wasser aus dem Wasserhahn kommt, überprüfen Sie bitte die Stromzufuhr.
2. Spülen Sie die Kartuschen vor dem ersten Gebrauch gemäß der Anleitung.

BENUTZUNG

Allgemeine Anleitung

Wenn Sie das Gerät zum ersten Mal benutzen, öffnen Sie bitte den Wasserhahn und das Einlassventil. Wenn Wasser aus dem Wasserhahn fließt, schließen Sie den Hahn für 30 Minuten und prüfen Sie auf Leckagen. Wenn keine Leckagen vorhanden sind, können Sie das Gerät normal benutzen. Im normalen Benutzermodus lassen Sie das Gerät am Strom angeschlossen und öffnen und schließen den Wasserhahn.

Wenn Sie das Gerät nach einer längeren Pause wieder benutzen, öffnen Sie bitte den Wasserhahn und spülen Sie die Kartuschen gemäß den Anweisungen.

Betrieb

Die Maschine ist mit einer LED-Anzeige ausgestattet, beim Anschließen der Stromversorgung summt das Gerät einmal und geht in den Spülmodus über.

1. Spülen

1. Automatische Spülung: Jedes Mal, wenn das Gerät an das Stromnetz angeschlossen wird, wird das System automatisch gespült. Wenn die Maschine länger als 72 Stunden nicht benutzt wird, wird das System automatisch gespült.
2. Während der Spülung sind die Druckerhöhungspumpe, das Magnetventil für den Wasserzulauf und der Wasserablauf in Betrieb. Die Spülung dauert 15 Sekunden. Dies wird auf der Bedienfront angezeigt.
3. Wenn Sie die Taste "Select" einmal drücken, spült das Gerät 30 Sekunden lang.

2. Reinigung

Drehen Sie den Wasserhahn auf und beginnen Sie mit dem Filtern, das Magnetventil für den Wasserzulauf und die Druckerhöhungspumpe beginnen zu arbeiten, dies wird auf der Bedienfront angezeigt.

3. Fehlermeldung

Wenn 30 Minuten lang ununterbrochen gefiltert oder gespült wird, leuchtet die Fehleranzeige rot auf und summt 6 Sekunden lang, bis das Problem behoben ist und der Strom wieder eingeschaltet wird.

4. Lebensdauer der Kartusche

Die Lebensdauer des Filters wird auf der Bedienfront angezeigt. Mit der Zeit und der Nutzung werden die Balken immer kleiner. Wenn der letzte Balken erreicht ist, ertönt 10 Sekunden lang ein Alarm. Danach wird noch 3 Mal alle halbe Stunde ein Alarm ausgelöst.

5. Kartusche austauschen

Drücken Sie die Taste "Reset" 3 Sekunden lang, bis Sie einen Ton hören. Sie befinden sich jetzt im Austauschmodus. Um zwischen den Kartuschen zu wechseln, drücken Sie einmal "Select". Wählen Sie die zu wechselnde Kartusche und drücken Sie die Taste "Reset" für 3 Sekunden, bis Sie einen Ton hören.

WARTUNG

Zeit für den Wechsel der Kartusche

Kartusche PCT Filter RO-Membrane
Zeit für den Wechsel alle 6-12 Monate 24 Monate

Achtung

• Je nach Qualität des Eingangswassers wechseln Sie bitte die 1. Stufe der Kartusche entsprechend aus.
• Wenn der TDS-Wert (Anzahl der gelösen Teilchen) im Trinkwasser schnell ansteigt, muss die RO-Membran bald gewechselt werden.

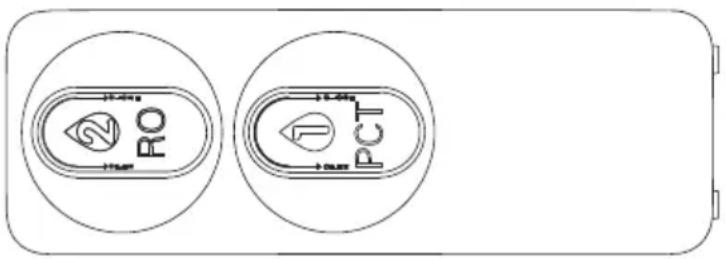

Austausch der Kartuschen

Bitte wechseln Sie die Kartuschen regelmäßig, um eine effektive und effiziente Filtration zu gewährleisten.

1. Schließen Sie den Wasserzulauf, unterbrechen Sie die Stromzufuhr und öffnen Sie den Wasserhahn, bis das Wasser angehalten hat. Nehmen Sie den Deckel ab und legen Sie ihn beiseite. Entfernen und installieren Sie die Kartuschen wie beschrieben.

Achtung: Bitte ersetzen Sie die Kartuschen nacheinander und achten Sie auf die richtige Position. Die Lebensdauer der Kartusche ist je nach Region, Wasserqualität, Jahreszeit und Betriebsdauer unterschiedlich. Bitte tauschen Sie sie rechtzeitig nach dem tatsächlichen Gebrauch aus.

Wartung des Geräts

Verwenden Sie zum Reinigen des Geräts keine Seife, keine Reinigungsmittel und keine stark flüchtigen Lösungsmittel wie Verdünner, Benzin und Alkohol, da dies zu Rissen und Farbveränderungen führen kann. Waschen Sie das Gerät nicht direkt im Wasser.

FEHLERBEHEBUNG

Häufige Störung Möglicher Grund Lösungsvorschläge
Sehr wenig oder kein Wasserdurchfluss.	PE-Rohr ist verbogen. Rohr begradigen.
	Wasserzulauf T-Ventil ist geschlossen.	Warten auf die Wasserversorgung.
	Die Wasserzufuhr ist gesperrt.	Warten auf die Versorgung mit Wasser.
	PP+C-Kartusche ist verstopft.	Ersetzen Sie die Kartusche.
	Der Wasserdruck ist niedrig.	Schalten Sie die Erhöhung des Wasser-drucks hinzu.
	Die Trinkwassertemperatur ist niedriger als gewünscht.	Erhöhen Sie die Temperatur des Trinkwassers.
Das Gerät funktioniert nicht.	Elektrischer Defekt. Überprüfen Sie die Stromversorgung.
	Der Wirkungsgrad des Adapters sinkt.	Ersetzen Sie den Adapter.
	Das Gerät hat eine zu geringe Wasserzufuhr.	Wasserzufuhr überprüfen. Falls die Wasserzufuhr in Ordnung ist, erneut an die Stromversorgung anschließen.
Der Geschmack des Wassers ist abnormal.	Das Gerät wurde für lange Zeit nicht genutzt.	Spülen Sie die Kartusche 5 Minuten lang. Wenn das Problem dadurch nicht behoben wird, ersetzen Sie die Kartuschen.
	Schlechte Qualität des Leitungswassers.	Überprüfen Sie die Qualität des Leitungswassers..
	Kartuschen werden seit langem nicht mehr ausgetauscht.	Ersetzen Sie die Kartuschen.
Geräusche beim Betrieb der Maschine	Leistung und Spannung stimmen nicht überein.	Beauftragen Sie Fachleute zur Prüfung und Reparatur.
	Der Leitungsdruck ist zu niedrig.	Erhöhen Sie den Leitungsdruck..
	Der Adapter ist defekt.	Beauftragen Sie Fachleute zur Prüfung und Reparatur.
	Ausfall der Wasserpumpe.	Beauftragen Sie Fachleute zur Prüfung und Reparatur.

TECHNISCHE ZEICHNUNGEN

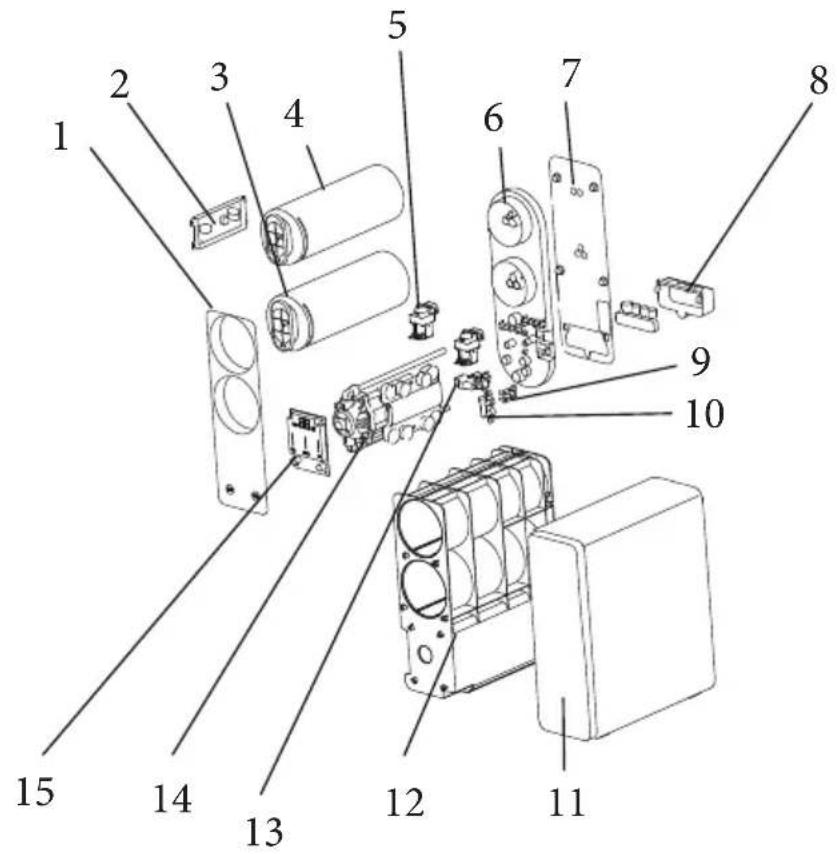

Explosionszeichnung der Teile

1 Frontpanel
2 Bedienfeld
3 PCT-Filter
4 RO-Membrane
5 Magnet-Zulaufventil
6 Integrierte Wasserplatte
7 Bodenplatte
8 Armaturenabdeckung
9 Sockel für Stromversorung
10 Rückschlagventil
11 Außengehäuse
12 Rahmenkörper
13 Hochdruckventil
14 Druckerhögungs- pumpe
15 Anzeige

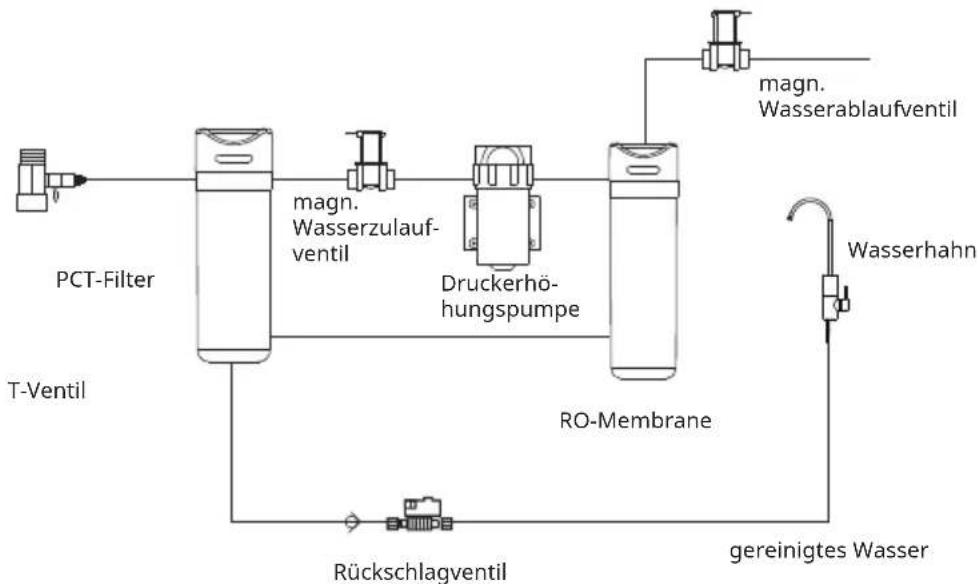

Elektrisches Funktionsschema

