BEDIENUNGSANLEITUNG PuraFina Klarstein

Untertisch-Wasserfilter

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Hisres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALT

Technische Daten 3

Einführung in das Gerät 4

Sicherheitshinweise 4

Installation 5

Installation der Filterkartusche 6

Installation von Wasseranschlusses und Wasserablass 7

Benutzung 8

Wartung 9

Fehlerbehebung 11

Technische Zeichungen 13

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 14

Hinweise zur Entsorgung 16

Artikelnummer 10045512, 1004551	3 10045514, 10045515
Stromversorgung 100-240 V~ 50/60 Hz
Leistungsaufnahme 60 W 80 W
Wasserdruck 0,1-0.4 MPa
Trinwasserausgabrate 1,3 l/min 1,56 l/min
Nennkapazität von vereinigtem Wasser	2000 l
Umgebungsbedingungen Umgebung	ungstemperatur 4-40 °CUmgebungsfeuchtigkeit 90%
Wasserquelle Städtische Wasserverngung

EINFUHRUNG IN DAS GERÄT

Stufe 1: PP+Kohlefilter: Entfernt Schmutz, Korrosion, Sediment, rote Würmer, Sand und andere physikalische Partikel zum Schutz der RO-Membran.

Stufe 2: RO-Membran: Die Umkehrungsmosemembran mit einer Filtergenauigkeit von 0,0001 μm entfernt Bakterien, Viren, Antibiotika und andere schädliche Substanzen, Schwermetalle und Pestizidrückstellende aus dem Wasser.

Wenn der TDS-Wert des Trinkwassers schnell ansteigt, muss die RO-Membran bald gewechselt werden.

SICHERHEITSHINWEISE

• Verwenden Sie kein anderes Zubehör, das nicht vom Hersteller zugelassen ist, um eine Beschädigung der Geräte zu vermeiden.
• Bitte überprüfen Sie die Maschine und das mitgelieferte Zubehör vor der Installation.
• Kinder dürfen das Gerät nur unter Aufsicht von Erziehungsberechtigten warten.
• Wenn Störungen auftreten, schalten Sieitteibe sofort den Strom ab, schlieben Sie das Wassereinlassventil und halten Sie das Gerät nicht in Betrieb.
• Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
  Die Produktionskapazität von reinem Wasser ist abhängig von der Qualität, dem Druck und der Temperatur des zugeführten Wassers. Abnormale Werte führen zu einer geringeren Durchflussmenge.#
• Vermeiden Sie direkte Sonneneinstrahlung.
• Nicht unter 4^ aufstellen.
• Nicht in der Höhe von brennbaren und explosiven Stoffen aufstellen.
• Beim Auftreten von Fehlern sofort die Strom- und Wasserversorgung unterbrechen.
  Von Kindern fernhalten.
• Zerlegen Sie das Gerät nicht ohne Anleitung von Fachpersonal, um ein Auslaufen des Gerats oder Schäden zu vermeiden.
• Verwenden Sie das Gerät bei einer Temperatur von 4-40 °C-.
• Bitte unterbrechen Sie die Wasser- und Stromversorgung, wenn Sie das Geräte länger als 24 Stunden nicht benutzen.
• Verwenden Sie nur mitgeliefertes Zubehör und Filterkartuschen des Originalherstellers, um eine einwandfrei Funktion des Geräts zu gewährleisten.
• Das Gerätarf nur von Fachpersonal repariert und gewartet werden.

INSTALLATION

These Anlage darf nur von autorisiertem und geschultem Personal installiert werden.itte überprüfen Sie vor der Installation das mitgelieferte Zubehor.

Voraussetzung für die Installation

1. Das Gerät ist mit einer Druckerhöhungspumpe ausgestattet und damit nur mit Leitungswasser betrieben werden.
   2.itte verwenden Sie den richtigen Adapter fur die Spannung 100 V-240 V.
2. Achten Sie darauf, dass der Aufstellungsort sauber ist und sich nicht in der Nähe von direktem Sonnenlicht, hoher Luftfeuchtigkeit, brennbaren Stoffen, Sprengstoffen oder unsicheren elektrischen Geräten befindet.

Achtung:itte achten Sie beim Bohren auf die Sicherheit und vergewissern Si esich, dass es keine verdeckten Wasser-, Strom- und Gasleitungen gibt.

Anschluss der Schnellkupplung

Schnellkupplungsanschlüsse werden am Ein- und Auslass der Maschine angebracht. Ein Schnellanschluss ist ein Anschluss, der schnell und fest ohne Werkzeug angeschlossen werden kann.

1. Ziehen Sie zunachst den Omega-Clip am Anschluss Heraus, schieren Sie den beweglichen Kunststoffring an den Anschluss und befestigen Sieihn am Anschluss, um den Kunststoffkolben oder das PE-Rohr zu bewegen.
2. Führn Sie das PE-Rohr in das Ende des Anschlusses ein und ziehen Sie leicht daran, um einen Spalt zwischen dem beweglichen Kunststoffring und dem Anschluss zu schaffen. Zum Schluss die Omega-Schelle in den Spalt einsetzen.
3. Wenn Sie das PE-Rohr von der Schnellkupplung abnehmer, ziehen Sie zuerst die Omega-Schelle hereaus. Schieber den beweglichen Kunststoffring auf den Anschluss, umihn zu befestigen. Dann konnen Sie das PE-Rohr herausziehen.

Trennen und Verbinden von PE-Rohr und Schnellkupplung

Lösen Sie die Omega-Schelle, kürzen Sie das PE-Rohr, so dass Sie ein glattes Ende erhalten, und stecken Sie es in die Schnellkupplung. Ziehen Sie dann leicht daran, um zu prüfen, ob das PE-Rohr durch den O-Ring im Schnellanschluss sicher abgedacht ist. Zum Schluss setzen Sie die Schelle ein, um sie in Position zu halten.

Trennen

Nehmen Sie die Omega-Schelle ab. Verbinden Sie den Plastikring mit dem Anschluss. Ziehen Sie das PE-Rohr hersaus.

INSTALLATION DER FILTERKARTUSCHE

1. Drucken Sie die obere Taste "Öffnen", nehmen Sie den Deckel ab und legen Sie ihn beiseite.
2. Nehmen Sie die Filterkartuschen aus dem Karton, entfernen Sie die äußere Plastikverpackung.
3. Setzen Sie die Filterkartuschen gemäß den Anweisungen und der oberen Abdeckung ein.
4. Nach dem Einsetzen setzen Sie den Deckel wieder auf das Gerät.

RO-Membran Kokosfaser-Filterkartusche PP +Aktivkohlefilter

INSTALLATION VON WASSERANSCHLUSES UND WASSERABLASS

Aufstellungssort

Stellen Sie das Gerät auf eine ebene und stabile Fläche.

1. Einbau eines T-Ventils für den Wasserzulauf

Reinigen Sie den Installationsbereich, schreiben Sie das Einlassventil,nehmen Sie den Wasserhahn oder das Eckventil ab, schreiben Sie das T-Ventil an und verbinden Sie es mit dem ursprünglichen Wasserhahn oder Eckventil.

Achtung: Der Anschluss des Gewindes sollte mit einem Band oder einem 0-Ring abgedachtet werden, um Leckagen zu vermeiden.

2. Anschluss des Wasserzulaufs:

Verbinden Sie eine Seite des PE-Rohrs mit dem Wassereinlassventil und die andere Seite mit dem Wassereinlassanschluss der Maschine.

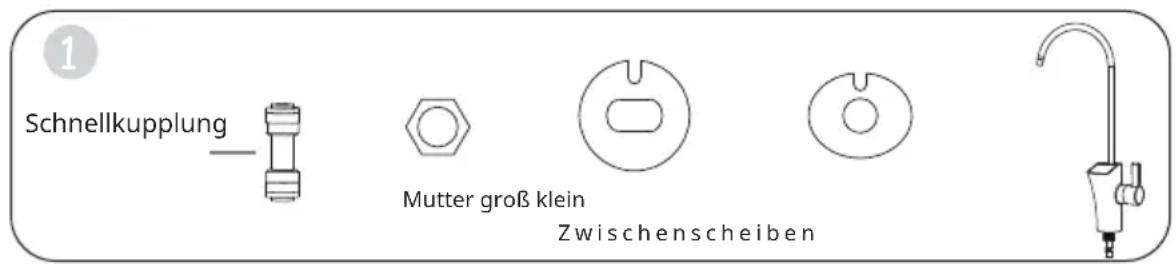

3. Einbau des Wasserhahns

Bohren Sie je nach gewünschter Position des Wasserhahns ein 012-mm-Loch in die Edelstahlspüle. Befestigen Sie dann den Wasserhahn.

4. Anschluss eines Trinkwasseranschlusses

Schlieben Sie direkt an die Verbindungsstange des Wasserhahns an, schneiden Sie das 1/4" PE-Rohr auf eine geeignete Länge, stecken Sie eine Seite in den Schnellanschluss und verbinden Sie die andere Seite mit dem Anschluss für Trinkwasser an der Maschine.

5. Anschluss des Abwasseranschlusses

Nehmen Sie ein geeignetes 1/4" PE-Rohr, um es mit dem Anschluss für den Wasserabfluss an der Maschine zu verbinden, und schreiben Sie die andere Seite an die Abflussleitung an und befestigen Sie das PE-Rohr, um einen Tropfen zu vermeiden.

6. Spülen Sie die Filterkartusche

Setzen Sie vor dem Spülvorgang alle Filterkartuschen rein.

Spulen der PP+C-Filterkartusche: Nach dem Einsetzen drehen Sie den Wasserhahn auf, um den PP+C-Filter ca. 10-20 Minuten zu spulen, bis das Wasser sauber ist,

dann drehen Sie den Wasserhahn zu.

Spulung der Filterkartusche T33: Nach der Installation drehen Sie den

Trinkwasserhahn auf, um den Filter 10-20 Minuten lang zu spulen, bis das Wasser sauber ist.

Achtung

1. Wenn kein Wasser aus dem Wasserhahn kommt, überprüfen Sieitte die Stromzufuhr.
2. Spülen Sie die Filterkartuschen vor dem ersten Gebrauch gemäß der Anleitung.

BENUTZUNG

Allgemeine Anleitung

Wenn Sie das Gerät zum ersten Mal benutzen, öffnen Sieitte den Wasserhahn und das Einlassventil. Wenn Wasser aus dem Wasserhahn fließt, schließen Sie den Hahn für 30 Minuten und prüfen Sie auf Leckagen. Wenn keine Leckagen vorhanden sind, konnen Sie das Gerät normal benutzen. Im normalen Benutzermodus setzen Sie das Gerät am Strom angeschlossen und öffnen und schließen den Wasserhahn.

Wenn Sie das Gerät nach einer längeren Pause wieder benutzen, öffnen Sieitte den Wasserhahn und spulen Sie die Filterkartuschen gemäß den Anweisungen.

Betrieb

Die Maschine ist mit einer LED-Anzeige ausgestattet, beim Anschlieben der Stromversorgung summ das Gerätomal und gehen in den Spülmodus über.

1. Spülen

1. Automatische Spülung: Jedes Mal, wenn das Gerät an das Stromnetz angeschlossen wird, wird das System automatisch gespllt. Wenn die Maschine länger als 72 Stunden nicht benutzt wird, wird das System automatisch gespllt.
2. Wahrend der Spulung sind die Druckerhöhungspumpe, das Magnetventil für den Wasserzulauf und der Wasserablauf in Betrieb. Die Spulung dauert 15 Sekunden. Dies wird auf der Bedienfront angezeigt.
3. Wenn Sie die Taste "Select" einmal drücken, spüt das Gerät 30 Sekunden lang.

2. Reinigung

Drehen Sie den Wasserhahn auf und beginnen Sie mit dem Filtern, das Magnetventil für den Wasserzulauf und die Druckerhöhungspumpe beginnen zu arbeiten, dies wird auf der Bedienfront angezeigt.

3. Fehlermeldung

Wenn 30 Minuten lang ununterbrochen gefiltert oder gespult wird, leuchtet die

Fehleranzeige rot auf und summt 6 Sekunden lang, bis das Problem behoben ist und der Strom wieder eingeschaltet wird.

4. Lebensdauer der Filterkartusche

Die Lebensdauer des Filters wird auf der Bedienfront angezeigt. Mit der Zeit und der Nutzung werden die Balken immer kleiner. Wenn der letzte Balken erreicht ist, ertont 10 Sekunden lang ein Alarm. Danach wird noch 3 Mal alle halbe Stunde ein Alarm ausgelöst.

5. Filterkartusche austauschen

Drücken Sie die Taste "Reset" 3 Sekunden lang, bis Sie einen Ton horen. Sie befinden sich jetzt im Austauschmodus.Um zwischen den Filterkartuschen zu wechseln, drücken Sie einmal "Select". Wahlen Sie die zu wechselnde Filterkartische und drücken Sie die Taste "Reset" für 3 Sekunden, bis Sie einen Ton horen.

WARTUNG

Zeit für den Wechsel der Filterkartusche

Filterkartische PP+Car	bon-faser-Filter	RO-Membrane T3	3/Kokosfaser-Filterkartische
Zeit für den Wechsel 6	12 Monate 24 Monate	ate 6-12 Monate

Achtung

• Je nach Qualität des Eingangswassers wechseln Sieitte die 1. Stufe der Filterkartusche entsprechend aus.
• Wenn der TDS-Wert (Anzahl der gelösen Teilchen) im Trinkwasser schnell ansteigt, muss die RO-Membran bald gewechselt werden.
• Der T33-Filter ist für die Verbesserung des Geschmacks des Trinkwassers. Wenn der Wassergeschmack schlecht wird oder wenn die Lebensdauer der Filterkartusche abgelaufen ist, ersetzen Sieitte die T33 Filterkartusche.

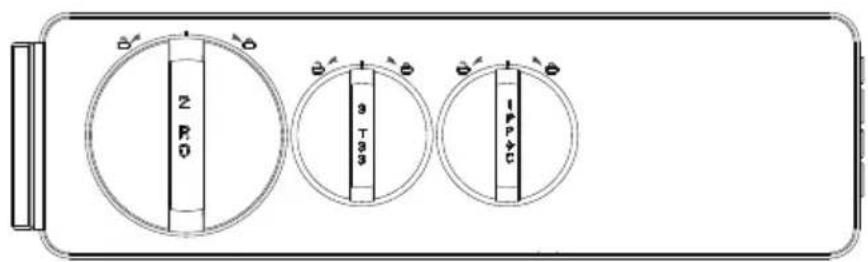

Austausch der Filterkartuschen

Tauschen Sie die Filterkartuschen regelmäßig aus, um, um eine effektive und effiziente Filterfunktion zu erhalten.

1. Schließen Sie den Wasserzulauf. Unterbrechen Sie die Stromversorgung, bian kein Wasser mehr flieBt.
2. Nehmen Sie den Deckel ab und legenihn beiseite. Nehmen Sie die Filterkartuschen hereaus und setzen Sie die Filterkartuschen wieder ein wie beschrieben.

Bitte ersetzen Sie die Filterkartuschen nacheinander und achten Sie auf die richtige Position. Die Lebensdauer der Filterkartusche ist je nach Region, Wasserqualität, Jahreszeit und Betriebsdauer unterschiedlich. Bitte tauschen Sie

sierechtzeitignach demtatsächlichenGebrauchaus.

Wartung des Geräts

Verwenden Sie zum Reinigen des Geräts keine Seite, keine Reinigungsmittel und keine stark flüchtigen Lösungsmittel wie Verdünner, Benzin und Alkohol, da this zu Rissen und Farbveränderungen führen kann. Waschen Sie das Gerät nicht direkt im Wasser.

Häufige Störung Mögli	cher Grund Lösungsvorschläge
Sehr weniger oder kein Wasserdurch-fluss.	PE-Rohr ist verbogen. Rohr	begradigen.
	Wasserzulauf T-Ventil ist geschlossen.	Warten auf die Wasserversorgung.
	Die Wasserzufahr ist gespeppt.	Warten auf die Versorgung mit Wasser.
	PP+C-Filterkartusche ist verstopft.	Ersetzen Sie die Filterkartusche.
	Der Wasserdruck ist niedrig.	Schalten Sie die Erhö-hung des Wasser-drucks hinzu.
	Die Trinkwassertem-peratur ist niedriger als gewünscht.	Erhöhen Sie die Temperatur des Trinkwassers.
Das Gerät faktio-niert nicht.	Elektrischer Defekt. Überprüfen Sie die Stromversorgung.
	Der Wirkungsgrad des Adapters sinkt.	Ersetzen Sie den Adapter.
	Das Gerät hat eine zu geringe Wasserzufahr.	Wasserzufahr überprüfen. Falls die Wasserzufahr in Ordnung ist, erneut an die Stromversorgung anschließen.
Der Geschmack des Wassers ist abnormal.	Das Gerät wurde für lange Zeit nicht genutzt.	Spüssen Sie die Filterkartusche 5 Minuten lang. Wenn das Problem dadurch nicht behoben wird, ersetzen Sie die Filterkartuschen.
	Schlechte Qualität des Leitungsswassers.	Überprüfen Sie die Qualität des Leitungsswassers..
	Filterkartuschen werden seit langem nicht mehr ausgetaucht.	Ersetzen Sie die Filterkartuschen.
Häufige Störung möglicher Grund Lösungsvorschläge
Geräische beim Betrieb der Maschine	Leistung und Spannung stimmen nicht über ein.	Beauftragen Sie Fachleute zur Prüfung und Reparatur.
	Der Leitungsdruck ist zu niedrig.	Erhöhen Sie den Leitungsdruck..
	Der Adapter ist defekt. Beauftragen Sie Fachleute zur Prüfung und Reparatur.
	Ausfall der Wasserpumpe.	Beauftragen Sie Fachleute zur Prüfung und Reparatur.

Explosionszeichnung der Teile

1 Linke Site
2 Deckel
3 Gehäuseabdeckung
4 Druckerhohungspumpe
5 RO-Membran
6 T33/Kokosfaserfilter-Kartusche
7 PP+Filterkartusche
8 Rechte Seite
9 Spulungsventil
10 Magnetventil fur den Wasserzulauf
11 Integriere Wasserleiste
12 Boden
13 LED-Anzeige

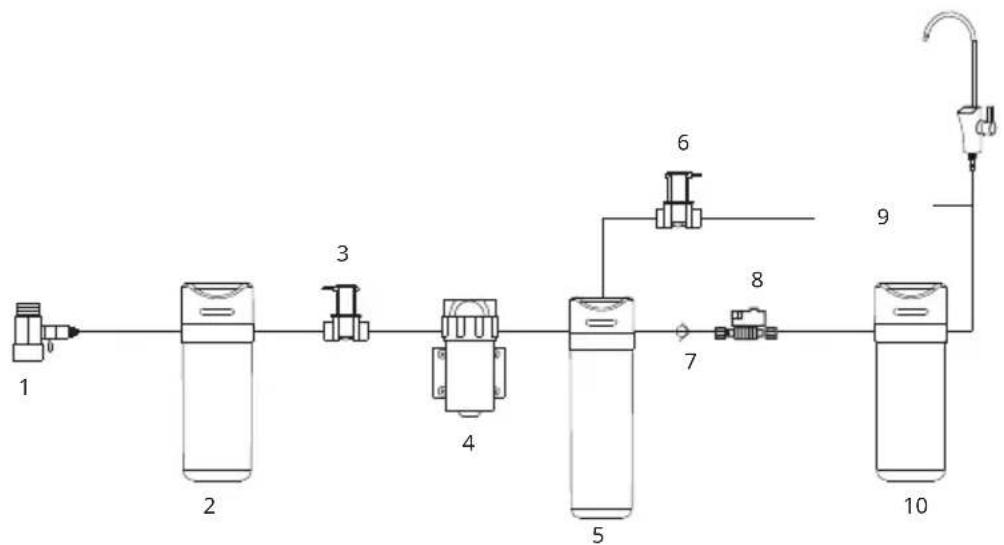

Elektrisches Funktionsschema

1 T-Ventil
2 PCT-Multi-Filter
3 magn. Wasserzulaufventil
4 Druckerhohungspumpe
5 RO-Membrane
6 magnetsiches Wasserablaufventil
7 Rückschlagventil
8 Hochdruckventil
9 Trinkwasser
10 T33/Kokosfaser-Filterkartusche

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichenen Mülltonne (WEEE-Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmull, sofern sie nicht das WEEE-Symbol/TRagen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzern ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung länger als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zugrückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschärkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,)namlich „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100~cm^2 ) oder „Großeräte" (letztere mit mindestens einer außeren Abmessung über 50 Zentimeter) beschrankt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5 und 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Höhe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4ieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe an. Beim Kauf eines Neugerats haben Sie die Möglichkeit, eine Altgerätabholung über die Website auszuwahlen.
• Batterien können überall Dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH Norddeutschlandstr. 3 47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber.)

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte konnen Sie verlangern, indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, können Sie es spendsen, verschenken oder verkaufen.

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung darauf auf hin, dass diese Produkte nicht im Hausmüll entsorgt werden darauf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihr Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, darüber die Batterien nicht im Hausmull entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.
